Установка гидроаккумулятора в кессоне скважины в чехове. Как установить гидроаккумулятор для системы водоснабжения Утепление скважины с использование обсадной трубы

Для качественной и продолжительной службы гидробака необходимо произвести расчёт потребления воды в доме. Данные дадут точный ответ - какой объём бака нужен!

Современная артезианская скважина не сможет работать без определённого оборудования.

К нему относится насос, фильтрующая система, кессон, коммуникации. В этот перечень входит и гидравлический бак .

Это особая ёмкость в общей схеме насоса. Гидро бак нужен для выравнивания давления воды в системе. Он обеспечивает равномерное поступление воды к потребителю - ведь не всегда дебит скважины способен давать требуемое количество. Наивно полагать, что это простая бочка. Гидроаккумулятор имеет мембрану и к нему систему автоматики. При заполнении его водой происходит срабатывание автоматики, насос перестаёт качать.

Может такое случиться, что нет света, и скважина перестала давать воду. Но в баке всегда есть запас: некоторое время вы будете с влагой. Теоретически, можно представить себе скважину и без этого устройства. Но тогда вода будет поступать неравномерно. А самое страшное - глубинный насос выйдет из строя. Его починка или приобретение будет стоить очень дорого.

Гидроаккумуляторы бывают горизонтальные и вертикальные. По литражу они делятся на маленькие и большие. Средний порог деления соответствует ста литрам. Большие (более 100 литров) устроены сложнее. У них имеется дополнительная мембрана. А чем сложнее устройство - тем вероятнее выход его из строя. Для оптимального приобретения гидробака следует произвести анализ расхода воды в помещении. Для этого лучше обратиться к профессионалам. И они точно скажут, какой накопитель желательно купить: на 50, 80, 100 или 500 литров.

Ошибочно считать, что чем больше гидравлический аккумулятор - тем лучше. И дело не только в экономии денег (маленький стоит дешевле). Если объём этого устройства на несколько порядков выше привычного расхода - может произойти заиливание скважины. А сама вода в баке будет застаиваться, со временем окажется непригодной для употребления: слабая проточность будет способствовать этому. Запас такой воды можно будет использовать только для полива огорода. Но тогда лучше просто запастись бочкой или другой простой ёмкостью.

После долгих лет эксплуатации скважины, возможно, предстоит ремонт или замена гидроаккумулятора .

Владельцев интересует: сколько стоит замена гидроаккумулятора? Стоимость работ с полной заменой бака зависит от объёма этого устройства. Чем он больше - тем дороже стоит и выше цена за работу. Помните: замена гидроаккумулятора своими руками - дело неблагодарное! Не каждый человек имеет хороший опыт и навыки подобных операций. Часто такие ремонты заканчиваются порчей оборудования и дополнительными убытками.

Обращайтесь только к специалистам! Услуги профессионалов выгодны тем, что вы прилично сэкономите на стоимости самого гидравлического аккумулятора. У предприятия «Вода народу!» есть отличные поставщики этих устройств. Многие виды оборудование фирма закупает без посредников - прямо у изготовителей! - не единственная услуга компании «Вода народу!» В перечень услуг входит бурение и обустройство скважин, ремонт скважин, химический анализ воды, видео обследование источника.

Рассматривая вопрос о том, как защитить трубы от холода, необходимо понимать, что оптимальное решение будет зависеть от ряда исходных параметров проблемы.

В первую очередь от того, в каком режиме эксплуатируется система в холодное время года. Если речь идёт о водоснабжении здания круглогодичного проживания, то потребуется один комплекс мер. Если в здании проживают периодически, другой. А для дачи, предназначенной для сезонного проживания, вопрос защиты труб будет решаться третьим образом.

Последовательность утепления труб, подающих воду в здание круглогодичного, периодического или сезонного проживания

В любом случае, начинать работы следует с утепления самой скважины. Объём выполняемых при этом работ определяется исходя из среднесуточных температур в месте размещения скважины и глубины промерзания грунта. Выполненные работы должны защитить скважину от промерзания её оголовка.

Начинать работы следует осенью до прихода заморозков.

Утепляем входной водопровод

Утеплив скважину, но забыв при этом утеплить водопровод на её входе, проложенный на улице, ожидаемой бесперебойной подачи воды мы не получим. Поэтому начинать работы следует с утепления участка подающего водовода, проложенного в неотапливаемых помещениях дома (подвал, цоколь и т.п.) и по улице.

Эти участки следует размещать ниже глубины промерзания грунта в вашем регионе. В качестве ещё одного варианта можно рассмотреть использование такого решения, как размещение вдоль трубы греющего кабеля. Кабель прокладывается внутри трубопровода и имеет возможность прогревать водовод, исключая его промерзание.

Из числа пассивных способов утепления можно назвать прокладку водопровода в кожухе, представляющем трубу большего диаметра. Пространство между трубами прокладывается утеплителем (минватой, например).

Постоянно используемый водопровод

Теоретически, так как в таких трубопроводах давление поддерживается на постоянном уровне, вода в них замерзать не должна. Но нельзя забывать, что она перемещается не постоянно, а в дискретном режиме. И при длительных простоях (например, ночью) может замёрзнуть.

На оголовке скважины монтируются определённые гидротехнические устройства (гидроаккумулятор, насос и т.п.), а они чувствительны к низким температурам, особенно отрицательным. Поэтому альтернативы утепления скважины не существует. Просто в рассматриваемом варианте оно может быть выполнено с использованием исключительно пассивных методов, в числе которых – создание кессона или специального теплоизоляционного слоя.

Сезонно используемый водопровод

Если водопроводом пользуются только в тёплое время, то на зиму насосное оборудование отключается, а сама скважина консервируется. До того, как наступят заморозки, из системы полностью сливается вода, после чего система консервируется.

Периодически используемый водопровод

Если зимние выходные вы проводите на даче и пользуетесь в это время водопроводом, самым простым решением является монтаж в оголовке скважины и подводящей трубы электрического отопления внешнего размещения. По приезду на участок их можно включать и, через определённое время, водовод готов к работе.

Изготовление и установка кессона

Кессон представляет собой конструкцию, которая защищает скважинное оборудование от перепадов внешних температур. Оптимальным вариантом при этом считается размещение соединительных шлангов и труб на глубине не менее 1500 – 2000мм от поверхности участка.

Это своеобразный подземный герметичный колодец, который, кроме промерзаний, защищает скважину от грунтовых и паводковых вод. Конструкция кессона имеет люк, горловину и бункер. Выполняются они из железобетона, металла или полимеров.

Из ж/б колец

Устанавливаются на предварительно выполненное основание. После монтажа и герметизации кессон закрывается крышкой. Главный минус конструкции – высокая масса, приводящая к существенной усадке всего сооружения.

Стоимость монтажа также весьма высокая, т.к. требуется нанимать тяжёлое грузоподъёмное оборудование.

Металлические

Изготавливаются из 4 мм листового железа. Размеры прямо зависят от оборудование, которое планируется защитить указанной конструкцией. Как правило, в кессон убираются: основной и дублирующие насосы, фильтры, датчики давления, автоматика, выводные трубы, гидроаккумулятор. Кессон имеет двустороннюю антикоррозионную обработку. Всё перечисленное оборудование также получает дополнительную гидроизоляцию.

Стандартные модели металлических кессонов – очень дорогие изделия. Поэтому их в целях экономии часто делают самостоятельно.

Полимерные

Данные изделия имеют стенки толщиной не менее 20 мм и монтируются на специальных цементных стяжках, вокруг которых выполняется зазор в 20-40мм между стенками скважины и кессона. Это сделано для обеспечения защиты конструкции кессона от возможной деформации при подвижках грунта и появлении талых вод. По стенкам в данном случае также выполняют цементную стяжку.

Кессон из полимера дополнительной гидроизоляции не требует.

Кессон устанавливается в предварительно вырытый котлован, ширина которого незначительно превышает диаметр конструкции. После установки изделия все оставшиеся зазоры засыпаются и трамбуются. Вокруг верхней части кессона выполняется бетонная стяжка, и утепляются выводы трубопровода.

Монтаж гидроаккумулятора и труб в кессоне

В котлован вокруг бочки кессона укладывают теплоизоляционный слой, функции которого может выполнять материал, стойкий к негативному воздействию почвы. Чаще всего – вспененный полистирол или минеральная вата. В последнем случае её дополнительно потребуется обернуть гидроизоляционным слоем.

Кессон закрывает крышка со встроенной в неё вентиляционной трубой. Верхняя часть кессона также утепляется.

Утепление скважины с использование обсадной трубы

Использование обсадной трубы может рассматриваться как один из вариантов утепления скважины. Надо понимать, что в данном случае гидротехническое оборудование разместить максимально близко к оголовку не получится. Но если поместить поверхностный насос для откачки воды из скважины в отапливаемом помещении, либо в самом доме, то этого просто не потребуется.

Утепление с использованием подручных материалов

Данный вариант предпочитают в районах с мягкой зимой, где ниже -15 градусов температура не опускается. Для этих целей прекрасно подойдут опилки, солома или сухие листья.

Использование для утепления греющего кабеля

Указанный вариант наиболее дорогой изо всех рассмотренных, но и самый эффективный. Для его реализации применяется специальной конструкции кабель, отличительной характеристикой которого является высокая устойчивость к внешним механическим повреждениям. Для повышения эффективности работы указанной конструкции систему комплектуют автоматикой включения с датчиком ДКТ (контроля температуры), что позволяет экономить электроэнергию.

Работы выполняются в следующей последовательности:

  • копается траншея глубиной на 100-150 мм ниже глубины промерзания грунта;
  • вокруг подходящего участка водовода и обсадной трубы самой скважины витками укладывается нагревательный кабель. При этом частота витков устанавливается с учётом характеристик используемой модели кабеля (указана в паспорте). Возможна укладка кабеля вдоль трубы;
  • трубы, обмотанные греющим кабелем, укрываются теплоизоляционным слоем (минвата, либо промышленные теплоизоляционные кожухи, используемые для утепления трубопроводов). Выбирая материал теплоизоляции, следует учитывать максимально возможную для него температуру. Этот показатель не должен быть ниже, чем max значение температуры, которую демонстрирует кабель, когда по нему пропускается ток. В противном случае теплоизоляция может поплавиться.
  • поверх теплоизоляционного слоя укладывается гидроизоляционный, защищающий сборку от грунтовых вод;
  • выполняется обратная засыпка монтажного котлована.

Выбор варианта утепления полностью зависит от владельца скважины, который при этом учитывает интенсивность пользования водоводом, температурные диапазоны в регионе.

Гидроаккумулятор – устройство исключительно полезное, как для организации автономного водоснабжения, так и для улучшения характеристик системы, подключенной к центральному водопроводу.

Мастер, обладающий хотя бы минимальным опытом выполнения сантехнических работ, без проблем установит гидроаккумулятор своими руками и подключит его к системе водоснабжения.

Согласитесь, залог успешного выполнения работ – понимание устройства и принципа функционирования оборудования. Мы поможем вам разобраться в этих вопросах, а также опишем и проиллюстрируем пошаговую технологию установки гидроаккумулятора.

Информация о подключении, настройке и проведении текущих ремонтов накопительного бака пригодится в процессе его эксплуатации.

Вода и воздух разделены прокладкой. Подкачивая или стравливая воздух, можно регулировать давление, которое он оказывает на воду. В результате вода поступает в систему под давлением, а это обеспечивает необходимый напор.

Обязательный для гидроаккумулятора элемент – манометр, с помощью которого контролируют текущее давление в емкости. Оптимальными показателями давления в воздушном отсеке гидроаккумулятора считаются 1,5-2,0 атмосферы.

Современные модели относительно не сложно разобрать и затем собрать, выполнив необходимое обслуживание, замену элементов или другие виды ремонта. Если гидроаккумулятор установлен правильно, то для его техобслуживания сливать воду из водопроводной системы не придется.

Из этого устройства в течения дня производится забор воды и ее подкачка. В результате агрегат постоянно находится под влиянием рабочего процесса, в ходе которого он шумит и вибрирует. Этот момент следует учитывать, выбирая место для его установки.

Галерея изображений

Правила установки гидроаккумулятора

Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема.

После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть гидробак, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости – демонтировать и разобрать агрегат.

Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Монтажную основу следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.

Как подключить устройство

Соединение гидроаккумулятора с водопроводом выполняют через специальный штуцер на пять выходов.

Именно через этот элемент к патрубку гидробака будут присоединены остальные элементы системы, а именно:

  • водопроводная труба;
  • источник забора воды (например, погружной насос);
  • манометр;
  • реле давления.

Штуцер может быть установлен как непосредственно на патрубок гидробака, так и на переходной элемент в виде жесткого шланга. Решение следует принимать исходя из того, в каком месте установлен гидробак и насколько удобно подключать к нему остальные коммуникации.

Манометр, реле давления и остальные элементы подключают с помощью резьбовых соединений. Разумеется, все они должны быть хорошо загерметизированы и уплотнены с помощью льняной нити, ФУМ-ленты или другого подходящего материала.

Схематически подключение насосной станции можно представит в виде следующих шагов:

  1. Подготовить прочное основание в подходящем для монтажа месте.
  2. Установить насосную станцию на основание.
  3. Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.
  4. Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.
  5. Подключить к выходу штуцера трубу поверхностного насоса.
  6. К другому выходу подключить водопроводную трубу.
  7. Наполнить гидроаккумулятор водой.
  8. Проверить наличие/отсутствие течей в местах резьбовых соединений.
  9. Настроить реле давления.

Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы.

Процесс подключения гидроаккумулятора к системе водоснабжения с выполняют по следующей схеме:

  1. Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)
  2. Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.
  3. Соединить патрубок гидроаккумулятора с одним из выходов штуцера.
  4. Установить манометр и реле давления.
  5. Подключить гидроаккумулятор к водопроводной системе дома.

При соединении гидробака с погружным насосом следует предусмотреть установку , который предотвратит отток воды в скважину при отключении насоса.

Несколько важных нюансов

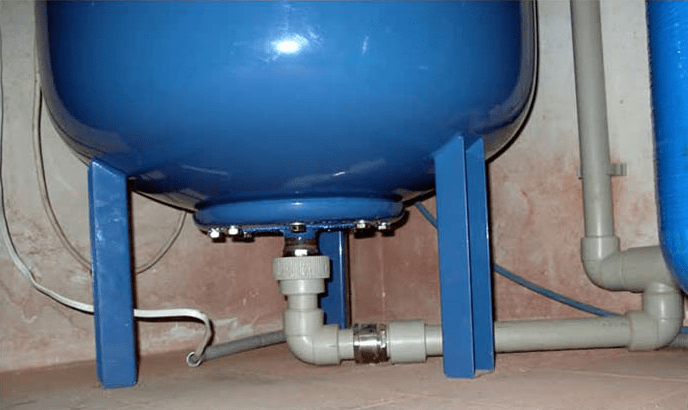

Для подключения гидроаккумулятора используют специальные гибкие переходники. Это способствует уменьшению влияния вибраций на водопроводную систему.

Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.

Чтобы уменьшить влияние вибрации, которая возникает при работе гидробака, рекомендуется использовать специальные гибкие подводы. Их размеры не должны быть меньше, чем диамер выхода, к которому выполняют подключение

Первичное заполнение бака водой надо выполнять очень медленно. Дело в том, что при длительном хранении резиновая мембрана, выполненная в виде груши, могла просто слипнуться.

Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент – перед подачей воды в гидроаккумулятор следует полностью удалить воздух из той части, в которую будет закачана вода.

Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением надо измерять давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Однако во время хранения на складе перед продажей утечка части этого воздуха – явление совершенно естественное.

Самый надежный вариант для таких измерений – обычный автомобильный манометр с подходящей шкалой градации, позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность весьма сомнительна.

Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.

Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации.

Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.

Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.

Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы. Таким образом, к давлению воздуха в пустом баке – 1,5 атмосферы – прибавляют эту разницу в 0,5-1,0 атмосферы.

Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй – разницу между максимальным и минимальным давлением

После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.

Правила эксплуатации и ремонта

Подключить и настроить гидроаккумулятор правильно – это только половина дела. Чтобы устройство работало длительное время, его необходимо грамотно эксплуатировать, периодически выполнять профилактический осмотр и обслуживание.

Инструкции предписывают проводить профосмотр дважды в год, но практика показывает, что этого недостаточно. Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью желательно наблюдать за настройками реле давления, чтобы при необходимости исправить их.

Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.

Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.

Важная мера профилактики – проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток.

Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит, либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать

Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана – слабое место гидроаккумулятора. Со временем она изнашивается.

Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.

Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства

Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.

Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.

Большинство работ, связанных с разработкой и установкой систем водообеспечения, требуют определенного опыта и ясного представления специфики работы системы водоснабжения на основе артезианской скважины. Но даже в таком непростом деле существует немало отдельных элементов и узлов, которые вполне по силам установить своими руками. Например, выполнить подключение гидроаккумулятора и реле давления к насосу. Сложность такой работы минимальна, установка гидроаккумулятора для систем водоснабжения не требует специальных навыков или знаний электромонтажа, потребуется настрой добросовестно выполнить монтаж своими руками и грамотная схема водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Существует три классических варианта компоновки насосно-гидроаккумуляторного оборудования для скважины:

  • В первом случае используется погружной насос, находящийся в скважине под слоем воды в 1-2метра, автоматика, фильтр и гидроаккумулятор могут находиться в кессоне на оголовке скважины, но с таким же успехом для всего оборудования установку можно выполнить в подвальном помещении дома;
  • Во втором случае используют поверхностную насосную систему и гидроаккумулятор, который не обладает напорными возможностями погружных агрегатов, поэтому их стараются расположить как можно ближе к скважине и уровню воды. Чаще всего в кессоне монтируется насос с реле давления воды и сам гидроаккумулятор;
  • В третьем варианте, называемом еще дачно-огородным, воду из скважины поднимает поверхностный насосный агрегатили простой вибрационный «Малыш» в водяной бак огромной емкости. Воду можно подавать в водопровод дома, не используя дополнительное насосное устройство, только естественное давление водяного столба, поливать грядки и заправлять летний душ, мыть технику, в общем, использовать установку по своему усмотрению.

К сведению! В любом случае, прежде чем настроить реле давления гидроаккумулятора, потребуется правильно рассчитать потребный напор воды в доме с учетом требований бытовой техники и существующего перепада высоты между уровнем насоса и максимальной точкой отбора воды в доме, чаще всего это кран сброса воздуха системы отопления.

Последовательность работ при установке гидроаккумулятора своими руками

Непосредственно после выполнения бурения скважины и определения дебета приступают к ее обустройству. На основании глубины залегания водоносного слоя и степени ее загрязнения солями и песком принимают решение о способе оформления оголовка, где необходимо поставить насос, и какой именно вариант насосной системы и гидроаккумулирующей установки подойдет лучше всего.

Установка гидроаккумулятора в паре с погружным насосом

Погружной насосный агрегат всегда обладал массой преимуществ, но чем мощнее и совершеннее насос, тем больший объем гидроаккумулирующей установки необходимо использовать для компенсации пульсации и гидравлических ударов. Поэтому при выборе схемы установки насосной аппаратуры и гидроаккумуляторного устройства последовательно определялись параметры системы:

  1. Потребное давление и расход воды для обеспечения нормального водоснабжения дома с учетом глубины скважины и удаленности от его оголовка постройки дома;
  2. Какая мощность насоса и объем бака гидроаккумулятора обеспечат необходимую производительность и плавность работы систем водоснабжения;
  3. Где расположить основные узлы аппаратуры системы водоснабжения: насоса, гидроаккумулятора, автоматики и фильтров.

К сведению! Для обеспечения работы дорогих и мощных насосных систем датских, немецких и итальянских производителей чаще всего используют гидроаккумуляторы от 50 до 100 литров, которые устанавливают в обустроенном месте подвального помещения или цокольного этажа.

Большой напор и давление «европейских» моделей позволяют ставить гидроаккумулирующие установки на значительном удалении от скважины, даже при наличии в здании второго этажа и бытовой техники, требующих повышенного напора воды в системе водоснабжения.

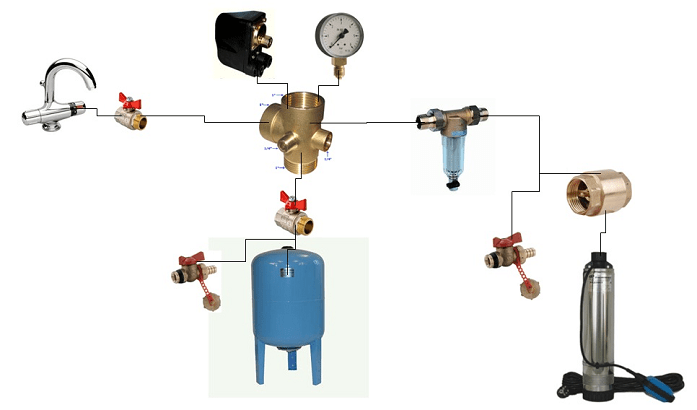

Стандартная разводка труб подключений изображена на схеме.

Такой вариант установки гидроаккумулятора в систему водоснабжения дает ряд значимых преимуществ:

  • Хорошо проветриваемое и частично отапливаемое помещение позволяет предупреждать выпадение конденсата на поверхности гидроаккумулятора и систем электроавтоматики;
  • Удобно обслуживать гидроаккумуляторный бак и фильтр, по существующим нормам рекомендуется проверять показания манометра в воздушной камере аккумуляторного баллона и настройки реле давления для гидроаккумулятора не реже одного раза в два-три месяца;
  • При необходимости можно сливать воду из системы водоснабжения непосредственно в резервную емкость или в канализацию.

Важно! Установка гидроаккумулирующего устройства в отдельном помещении требует, чтобы полипропиленовые трубы укладывались в грунт на глубину не менее глубины промерзания с уклоном в сторону скважины не менее 2о. Это обеспечит выход пузырьков воздуха к фильтру и месту подключения гидроаккумулирующего баллона.

Основой для построения такого узла системы водоснабжения является бак гидроаккумулятора, чаще всего вертикального исполнения на опорах. В нижней части бака вкручивается пятивыводной штуцер, через который подключается насосная линия, выводная линия, датчик реле давления и манометр. Насосную магистраль чаще всего от скважины к гидроаккумулятору изготавливают из полипропиленовой трубы. В небольших системах водоснабжения соединения могут выполняться гибкими шлангами, а реле и фильтр обычно располагаются на специальном креплении на высоте не менее метра над уровнем пола.

К недостаткам таких схем относят чувствительность погружных насосных систем к большому содержанию песка и солей. Обратный клапан в погружных системах чаще всего находится на выходе из насоса на большой глубине. После подъема определенного количества воды оставшийся в выводной трубе песок медленно оседает, опускаясь на глубину, и постепенно скапливается на корпусе обратного клапана, попадает внутрь устройства, что приводит к выходу из строя дорогостоящего агрегата.

Для отечественных погружных насосов типа «Водомет» можно выполнить установку в кессон или оголовочный колодец. Чаще всего такая схема применяется для маломощных насосных систем, при неглубоком залегании водоносного слоя.

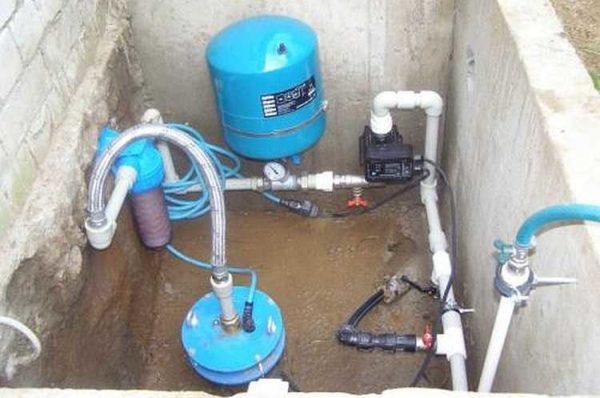

На фото можно увидеть классически правильный вариант установки погружной насосной системы и гидроаккумулятора в колодце.

Вывод из горловины скважины подается на фильтр, далее на гидроаккумулятор, и только после этого на реле давления погружного насоса. Вывод из скважины на фильтр и гидроаккумулятор выполнен гибким шлангом, вся остальная арматура спаяна из пластиковых труб. Что дает такая схема? Такая установка позволяет выдавать на гидроаккумулятор и реле очищенную от песка воду.

Подключая систему к водной магистрали через фильтр, значительно повышается надежность работы автоматики. Реле должно быть максимально освобождено от загрязнений и песка, в противном случае уже через пару месяцев будут перебои в срабатывании.

В центральной части выводной магистрали, идущей от реле давления к входу в водопроводную систему дома, стоит шаровый кран с тройником, позволяющий решить довольно непростой вопрос: как слить воду при регулировках давления срабатывания реле автоматики.

Для больших перепадов высоты, или если в скважине вода очень низкого качества, выполняют установку дополнительных гидроаккумулирующих устройств с разделением объемов чистой воды и технической воды. Система состоит из двух гидроаккумуляторов и бака для чистой воды. В комплекте к насосу в скважине стандартно выполняется установка гидроаккумулятора-накопителя неочищенной воды, из которого жидкость через фильтр грязи и нейтрализации взвесей поступает на вход вихревого насоса, закачивающего воду через мембранные фильтры в гидроаккумулятор для чистой воды, расположенный в доме или подвальном помещении. Из бака вода отбирается и направляется к месту использования в системе водоснабжения обычным сетевым насосом.

Насосное устройство, забирающее неочищенную воду из скважины, должно быть максимально нечувствительным к содержанию жестких солей и глинистой взвеси в артезианской воде.

Простая установка гидроаккумулятора с поверхностным насосом

Лучше всего для этих целей выполнить установку должным образом настроенный центробежный насос с эжектором и небольшим гидроаккумулятором. В качестве резервного источника воды первый гидроаккумулятор использоваться не будет, поэтому можно ограничиться небольшой мембранной моделью на 10-12 литров.

Особых отличий в использовании и установке гидроаккумулятора с поверхностным насосом нет, кроме того, что:

  • Установка гидроаккумулятора и реле давления должна выполняться как можно ближе к насосу;
  • Между центробежным насосом и гидроаккумулятором должен стоять фильтр и обратный клапан, иначе при каждом включении водопроводного крана с шумом и вибрацией вы будете получать смесь из воздуха и воды.

Дачно-огородный вариант установки гидроаккумулятора

Дачно-огородный вариант, при всей своей примитивности, позволяет очень рационально использовать возможности насосов с большим расходом воды и обойтись минимальным размером гидроаккумулятора.

Преимущества изображенного на фото варианта установки насоса очевидны. Во-первых, отпадает необходимость в установке большого и дорогого гидроакумулятора, который не всегда есть смысл приобретать для нужд дачи. Во-вторых, реле на насосе можно подключить гибким шлангом к месту отбора воды из бака и отрегулировать его на минимальные 0,1 и 0,2 атм выключения и включения соответственно. В некоторых случаях реле-мембрану давления заменяют электромеханическим таймером, позволяющим выкачивать определенный объем воды из колодца или скважины по запрограммированному промежутку времени.

Заключение

Все перечисленные варианты установки гидроаккумулятора испытаны на практике и доказали свою надежность. Если в вашей усадьбе или частном доме качество воды оставляет желать лучшего, используйте приведенный в статье способ насоса с двумя гидроаккумуляторами и мембранным фильтром очистки воды. Большинство фирменных гидроаккумуляторов имеют сертифицированную каучуковую оболочку, в которой можно достаточно долго хранить запас очищенной питьевой воды. Для технических нужд можно использовать обычный бак, описанный в последнем подразделе в комплекте с небольшим и дешевым вихревым насосом.

Организация автономного водоснабжения – очень хлопотное и ответственное дело. Оно включает в себя целый комплекс мероприятий по бурению скважины и ее обустройству. Если первое лучше доверить специалистам, особенно в том случае, когда планируется полученную воду использовать как питьевую, то второе вполне возможно выполнить самостоятельно. При этом нужно учитывать, что обустройство скважины на воду предполагает грамотную установку специальных устройств, которые будут обеспечивать постоянную подачу воды. Поэтому прежде, чем приступить к монтажу, стоит познакомиться с их конструкцией и принципом работы.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

    Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

    Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.
    Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

    • Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
    • Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
    • Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
    • Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу. Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Более подробную инструкцию по монтажу кессона для скважины вы найдёте в нашем следующем материале: .

Выбор и установка скважинного насоса

Подбор насоса – важнейший этап в обустройстве автономного водоснабжения. Выбирать оборудование следует с учетом множества факторов: степени нагрузки на скважину, желаемого расхода воды, глубины залегания водоносного слоя и др. Кроме того нужно учитывать типы механизмов: для скважин, глубиной менее 9 м, обычно выбирают самовсасывающее поверхностное устройство, для отметок, расположенных ниже 9 м, устанавливают специальные скважинные насосы.

Для глубин более 9 метров выбирают специальные скважинные насосы

В дальнейшем обустройство скважины на даче или в частном доме предполагает монтаж устройства для подачи воды. Он заключается в том, что насос опускается в скважину на отметку, расположенную ниже статического уровня воды. Вместе с ним должны быть опущены:

  • кабель, подающий энергию к электродвигателю устройства;
  • пластиковая труба для подачи воды;
  • нержавеющий прочный страховочный трос для насоса.

Трос прочно закрепляется на оголовке скважины. В случае если системы автоматического управления и водоподъемное оборудование предполагается разместить в доме, кабель и трубу для подачи воды заводят непосредственно в помещение. Так же можно поместить все оборудование внутри кессона, но тогда его площадь должна быть больше.

Гидроаккумулятор и автоматические системы управления

Рассчитывая как обустроить скважину на воду нужно помнить о гидроаккумуляторе, без которого система не сможет качественно работать. Он представляет собой напорный бак, предназначенный для снижения нагрузок на насос и поддержания в системе давления на заданном уровне. набирает определенный запас воды, при уменьшении которого насос автоматически включается для возобновления резерва. Объем бака зависит от множества факторов и может варьироваться от 10 до 1000 л. Устанавливается оборудование либо в кессоне, либо в подвальном помещении.

Последними устанавливаются и настраиваются автоматические системы управления. Чаще всего это реле, поддерживающее в системе необходимый уровень давления, и пульт управления автоматикой.

Устройство необходимо для контроля над работой теплового реле, реле давления, датчиком «сухого хода», для запуска и отключения насоса. Так же предохранители, встроенные в пульт, защищают оборудование от возможных скачков напряжения.

Гидроаккумулятор можно устанавливать как в кессоне, так и в здании - все зависит от предпочтений владельца и специфики системы

В нашей следующей статье вы узнаете, какие параметры важно учитывать при выборе насосного оборудования для скважины: .

Размышляя о том, как обустроить скважину, нужно трезво оценивать свои возможности. Процесс этот достаточно сложный и требует специальных знаний и навыков. Если возникают сомнения в собственных силах, стоит поручить работу профессионалам. Они качественно пробурят и обустроят скважину, владельцу которой останется только с удовольствием пользоваться автономным водоснабжением.
