Долговечность здания в первую очередь зависит от его устойчивости. Любая конструкция, а уже тем более такая сложная и объемная, как дом, подвержена целому ряду внешних воздействий и внутренних напряжениях. Сейсмические колебания, сдвиги почвы, ветер - все это стремится разрушить любой дом. Неравномерная усадка, очаги сырости, конструктивные нагрузки - это подтачивает здание изнутри. В каркасном доме элементами, обеспечивающими его максимальную устойчивость, являются укосины.

1. Конструкционные нагрузки на дом

В большинстве случаев любое здание имеет форму параллелепипеда. Любой четырехугольник - не самая прочная конструкция. Малейшее отклонение любой из его сторон вызывает отклонение других сторон, так как они связаны друг с другом.

Идеальным с этой точки зрения является треугольник, имеющий максимальную жесткость. Так, самыми прочными молекулами являются молекулы углерода, образующие пирамиду.

Именно добавление в конструкцию дополнительных элементов, вносящих в них «треугольность» и составляет основу всех жестких креплений четырехугольника.

Так, планшет с набитыми по углам рейками или фанерными треугольниками будет куда прочнее по сравнению с исходным.

Рама, укрепленная по углам

Именно это и используется зачастую в строительстве, особенно при возведении каркасных домов. Ведь каркасный дом - это идеальный параллелепипед, причем все блоки, из которых он составлен, имеют форму прямоугольника.

При этом любая боковая нагрузка, например, сильный ветер, стремится к нарушению прямых углов в основании этих четырехугольников. Результат может быть плачевный - дом может сильно покоситься или вообще упасть набок.

Дом, «скрепленный» вагонкой

2. Что такое укосины?

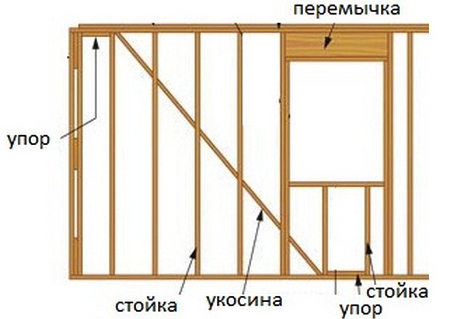

Каркас здания представляет собой набор стоек, укрепленных между нижней и верхней обвязкой с некоторым шагом между ними. Стойки выполняются из доски и ставятся перпендикулярно линии периметра

Такая конструкция обеспечивает стойкость только при вертикальных нагрузках. При горизонтальных нагрузках ряд стоек стремится к наклону. Если дополнительно не укрепить стойки, дом может разрушиться.

Именно доска, набитая поверх стоек под углом к ним, удерживает их строго в вертикальном положении. Она и называется укосиной.

3. Можно ли обойтись без укосин?

Бытует мнение, что укосины для каркасного дома не так уж важны. Казалось бы - если обшить каркас листовым материалом (фанерой или ОСБ), стены приобретут дополнительное сопротивление боковым нагрузкам.

Мало того, нерадивые строители допускают внешнюю отделку каркаса прямо поверх стоек - в надежде, что она придаст дому достаточную жесткость.

Но это не совсем верно. Листы ДВП, фанеры или ОСБ, конечно сами дополнительно скрепляют здание, но их размер влияет только на соединение внутри каркасной ячейки, а не всего каркаса целиком. Ведь сама конструкция шарнирного соединения, какую представляет из себя каркасный дом, предполагает отсутствие необходимых ребер жесткости, препятствующих боковой нагрузке.

Что уж говорить о элементах внешней отделки, таких как сайдинг, облицовочная плита, вагонка, которые крепятся к стене не так жестко и сами могут быть непрочными.

Вывод: ставить укосины необходимо.

Иногда укосины путают с распорками. Они, действительно придают жесткости отдельным элементам, например четырехугольной ячейке блока, но не влияют на весь каркас в целом.

4. Установка укосин

Расскажем, как правильно установить укосину.

Как мы говорили выше, укосина представляет собой доску, которая крепится поверх стоек под некоторым углом к полу. Как правило, достаточно использовать доски сечение 25х100 мм. Они устанавливаются в идеальном варианте под углом 45 градусов относительно плоскости пола. Установка их производится от центра стены к углам потолка. Длина досок-укосин, соответственно, может превышать длину стоек на 30%

Вследствие того, что не все стены остаются сплошными, иногда невозможно смонтировать длинные укосины под углом 45 градусов. На стенах, где имеются оконные и дверные проемы, приходится ставить укосины под другим углом, обычно не более 60 градусов.

Отметим важный факт. Укосины нужно делать не только на наружных, но и на несущих внутренних стенах. Это придаст дому максимальную жесткость.

В общем случае нужно помнить главные правила монтажа укосин

• Уклон укосин, стремящийся к 45 градусам.
• Нижняя часть ставится ближе к центру стены, верхняя — к верхнему углу.
• Укосина должны быть максимально связана с обвязкой и стойками каркаса.

5. Особенности монтажа укосин

Установку укосин производят заподлицо с плоскостью стоек. Для этого в стойках каркаса вырезают пазы, куда они вставляются. Соответствующие пазы прорезаются и в верхней и нижней обвязке. Только тогда укосины будут максимально эффективны. К обвязке потолка и пола укосины крепятся с помощью мощных болтов или мощных саморезов. К стойкам - прибиваются, не менее, чем двумя гвоздями, уменьшая шарнирность конструкции.

В процессе формирования стены, блоки поочередно поднимаются, и им нужно придать устойчивость - вплоть до полной сборки каркаса верхней обвязкой. Для этого используют временные укосины. Не имеет смысла жалеть на них материала, так впоследствии эти доски легко отрываются и используются.

Устанавливать временные укосины допустимо без врезки в стойки и обвязку.

7. Ошибки при установке укосин

Отметим некоторые ошибки, которые допускают строители:

1. Слишком большой угол установки относительно пола
2. Отсутствие укосин вообще или на внутренних стенах
3. Нежесткое крепление к обвязке и стойкам каркаса
4. Некачественный материал, использование бракованных досок
5. Недостаточная длина укосин, использование обрезков, набиваемых хаотично

8. Выводы

Таким образом, для максимальной устойчивости каркаса укосины считаются необходимым элементом всей конструкции. Их нужно ставить из качественных материалов и строго в соответствии с указанными выше рекомендациями.

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека. В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли? 🙂

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем .

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант. Почему именно “калифорнийский” – понятия не имею:). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 – закрытый угол. Также один из самых популярных. Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле. Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 – “скандинавский” теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах . Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего усиления проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку. Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”. Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема. Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система. А сама стена ослаблена на прогиб в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные. Причем сечение хэдера напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки. Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса? И да, и нет. Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости. Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1. Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2. Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3. Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

1. Во-первых – очень маленький угол наклона.
2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
3. В-третьих, зафиксировать к стене такую укосину сложно.
4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев. На что же обратить внимание?

1. Одинарная обвязка по верху стены.
2. Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные” каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”? Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя. Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности “на случай атомной войны”. Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие - это фактически двойная наружная стена, с разнесенными относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми, надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно, обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения. А отличия скорее в попытке улучшить хорошее. Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”. Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

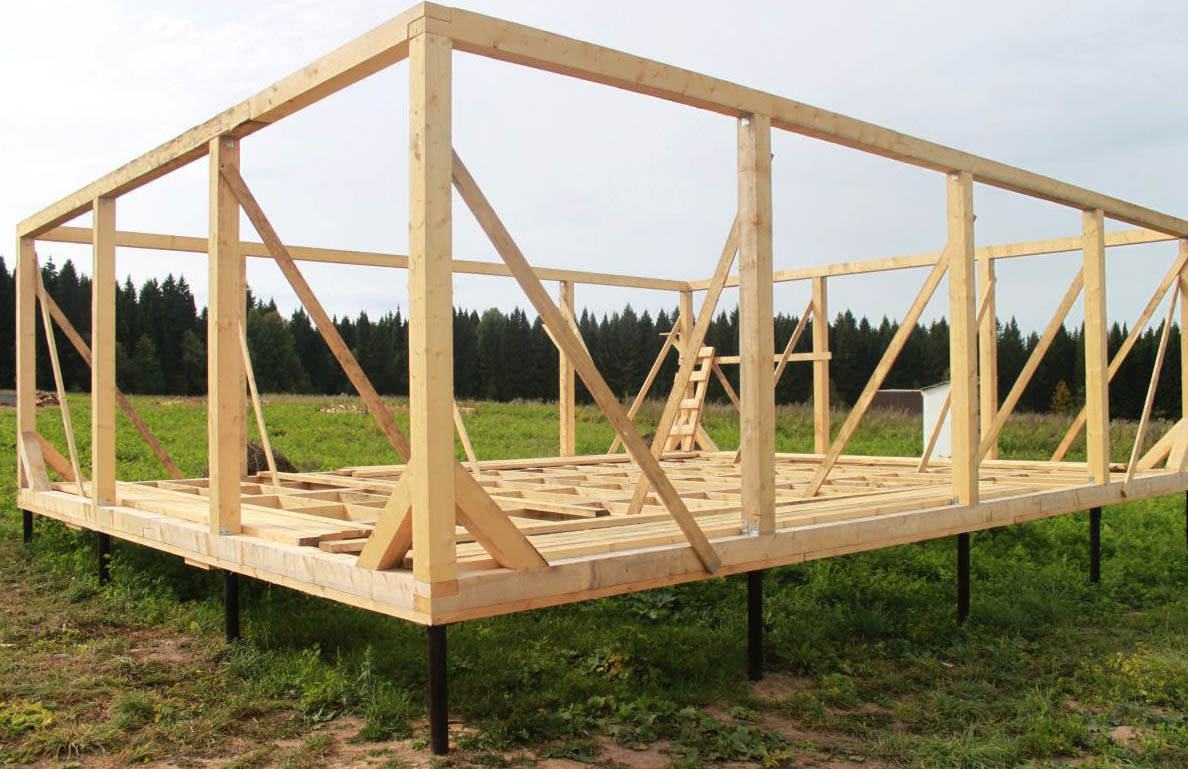

Теперь поговорим о “неправильных” каркасах. Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
2. Брус в углах и на обвязках и даже на стойках – это мостики холода и неудобство в дальнейшей работе.
3. Отсутствие хэдеров и усилений проемов.
4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”. Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов? Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме. Благо, что информации сейчас навалом. А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат. Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”. То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно? Ведь ровно никаких преимуществ такой каркас не дает! Один большой набор не самых лучших решений с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

Об авторе

Привет. Меня зовут Алексей, возможно вы встречали меня как Porcupine или Gribnick в интернет. Я основатель "Финского домика", проекта, который из личного блога вырос в строительную компанию, цель которой - построить качественный и удобный дом для вас и ваших детей.

Из сказанного выше нетрудно понять, что наличие укосины в деревянном доме не блажь, а необходимость.Ниже указаныосновные рекомендации по ее правильному монтажу:

• Для достижения максимальной жесткости постройки ее следует ставить под углом в 45 градусов, но, к сожалению, придерживаться точного значения сложно в местах, где расположены оконные или дверные проемы. По этой причине, вполне допускается установка укосины под углом не более 60 градусов, в данном случае увеличение значения угла можно успешно компенсировать увеличением количества укосин.
• Крайне не рекомендуется использование полой укосины при создании каркасников. Полые отлично подходят для малогабаритных (чаще всего одноэтажных) построек, и лишь при наличии гибких связей.
• Укосина должна плотно прилегать к граням стоек и перекрытий, не образуя при этом зазоров.
• Специальные пазы должны быть выполнены не только в вертикальных стойках, но и в верхней, а также нижней обвязке. От толщины укосины напрямую зависит глубина и размер паза.
• Она имеет различные размеры поперечного сечения, которые всегда рассчитываются индивидуально для каждого региона. Расчет размера зависит от требований, основанных на государственных строительных нормах и правилах. Не существует универсальных значений.
• Угловые ребра прикрепляются к вертикальным стойкам с помощью двух-трех гвоздей.

В процессе установки укосины недопустимы следующие факторы:

• Не следует использовать древесину из леса с искусственной влажностью, поскольку доски мгновенно «усыхаются», образуя значительные зазоры в местах плотных соединений, понижая надежность конструкции.
• Запрещено использование низкокачественных пиломатериалов при строительстве.
• Не рекомендуется производить монтаж в углах, поскольку это может привести к нарушению общей устойчивости и выносливости дома.

Универсальность, долговечность, безопасность и приемлемые цены делают строительство каркасных домов наиболее выгодным и практичным решением. Наша компания специализируется на строительстве

Для каких целей ставят укосины в каркасном доме? Когда они необходимы, а когда без них можно обойтись? Какие бывают укосины и как правильно их установить?

Основанием каркасного дома, как следует из названия, служит внутренний каркас. Именно от него, в основном, зависит прочность и долговечность дома. Поэтому очень важно приобрести для каркаса качественные материалы и правильно собрать.

Чаще всего для каркаса используют древесину хвойных пород, намного реже – лиственные виды и металл. Для стоек, которые принимают вертикальную нагрузку, лучше всего подойдет клееный брус. Перемычки, которые распределяют вертикальную нагрузку, делают из досок.

Этапы строительства каркасного дома:

• устройство фундамента;
• укладывание брусьев нижней обвязки и их крепеж к фундаменту;
• монтаж стоек;
• монтаж верхнего яруса;
• укрепление каркаса;
• монтаж потолочных балок и устройство кровли;
• утепление;
• внешняя и внутренняя отделка.

Каркас – довольно массивное сооружение, сделанное из прочного материала. Зачем же проводится дополнительное укрепление каркаса (пятый этап), и можно ли обойтись без него?

Зачем нужны укосины?

Все детали в каркасе расположены параллельно и перпендикулярно друг к другу, поэтому они не устойчивы к поперечным нагрузкам, например «гулянию» грунта, воздействию снега или ветра.

Для придания необходимой жесткости в каркас встраиваются укосины. Это диагональные элементы, которые будут не только стабилизировать конструкцию, но и удерживать внешние стороны дома от «гуляний» внутрь или наружу.

Если в строении отсутствуют элементы жесткости, оно может потерять геометрию, что приведет к деформации внешней и внутренней отделки. Сильные боковые нагрузки могут даже «сложить» дом. Менее заметные последствия – это потери тепла из-за нарушения целостности утепляющего слоя и уменьшение долговечности дома. Таким образом, установка данных элементов вполне оправдана, несмотря на дополнительные затраты материалов, труда и времени.

Иногда вместо укосин ставят распорки между стойками, что менее трудоемко. Однако такие распорки добавляют только вертикальную жесткость и не препятствуют «складыванию».

Когда не требуется установка укосин? Для небольших построек, таких как хозблок, гараж, туалет. Если в доме использована косая внешняя обрешетка. Если облицовочный материал крепок и имеет крупный размер, например плиты ОСП-3 или прочной фанеры.

Установка постоянных укосин

Разберем, как правильно поставить укосины, которые будут стоять в доме на протяжении всего срока службы.

Элементы жесткости следует ставить не только во внешние стены, но и в перегородки.

Идеально, если угол установки будет равен 45°. Однако из-за оконных и дверных проемов его удается соблюсти не всегда. В этом случае можно увеличить угол до 60°.

Установка производится от центра нижнего стенового бруса к верхним углам. В результате, элементы жесткости образуют с угловой стойкой прямоугольный треугольник.

В местах, где устанавливаются дверные и оконные коробки, укосину лучше направить от углов к этим проемам, чтобы дополнительно закрепить данные элементы.

Для плотного прилегания необходимо врезать укосины в элементы каркаса, выпиливая пазы необходимой глубины и ширины. Правильно смонтированные укосины плотно прилегают к элементам каркаса и не мешают выполнять обшивку.

На каждую стену надо ставить не меньше двух деталей и располагать их по краям, где находятся наружные углы.

Чтобы дом был стабилизирован в обоих направлениях, одну укосину на наружной стене делают с наклоном влево, другую на противоположном конце той же стены – с наклоном вправо.

Для удобства монтажа элементы жесткости лучше располагать с наружной стороны стен. Однако если следовать законам теплофизики, то более эффективно устанавливать их с внутренней стороны. Так они будут меньше увеличивать теплопередачу утепленных стен.

Крепление производится гвоздями: по 2-3 шт. на соединение со стойкой и по 3 шт. – с верхней и нижней обвязкой. Саморезы для строительства каркасного дома использовать нельзя.

Иногда строители делают элементы жесткости из остатков досок и крепят их только в доступных местах. Так делать нельзя. Необходимо использовать доски, длина которых не менее чем на треть больше расстояния от пола до потолка дома.

Элементы жесткости должны быть полнотелыми, без пустот. Лучший материал для них – доска из дерева хвойных пород толщиной 25 мм. В более толстых и, соответственно, дорогих досках нет необходимости. Во-первых, даже такие материалы прекрасно выполняют свои функции. Во-вторых, укосина врезается в каркас, и чем значительнее ее толщина, тем больше вероятность ослабления каркаса.

Доски должны быть хорошо высушены. Если они слишком влажные, то при дальнейшем высыхании зазор между ними и элементами каркаса расширяется и жесткость конструкции снижается.

Утеплитель вдоль краев досок, используемых для распора и жесткости, должен быть подрезан на их толщину. Иначе по краям будут образовываться воздушные мешки, что негативно повлияет на теплоизоляцию дома.

Установка временных укосин

Временные связи жесткости ставятся на третьем этапе строительства, если постоянные не планируются. Они закрепляют угловые и промежуточные стойки, чтобы те не «гуляли» до момента крепления верхней обвязки.

Кроме того, временные элементы устанавливают для выравнивания каркасных стен. Это позволяет избежать перекосов, которые затрудняют внутреннюю отделку.

Как сделать временные укосины? Сначала надо выровнять углы с помощью отвеса или уровня. Затем монтируются доски, внакладку, с шагом от 1,2 до 1,5 м. Лучше не экономить на их количестве. Они крепятся к верхней и нижней обвязкам гвоздями. Перед обшивкой временные врезанные элементы снимают.

Противостоит капризам погоды. Ветер, снег, дождь - все эти негативные явления не могут повредить сооружение, если оно надежно укреплено. Наиболее распространенным и эффективным методом усиления конструкции представляется установка укосин.

Определение

Укосины - элементы каркасного строения, устанавливающиеся под углом в 45° (реже - в 60°). Они служат дополнительной опорой, повышают надежность дома. Обычно укосина представляет собой брус из дерева.

Укосины отличаются тем, что укрепляют каркасное строение, не создавая дополнительной нагрузки на фундамент. Поэтому и целесообразно использовать деревянные элементы. Укосины в каркасном доме обязательны для защиты от непогоды.

Основные функции

Без укосин не обойтись. Заинтересованы в надежности дома? Тогда позаботьтесь об установке этих дополнительных элементов. Приоритет - деревянные укосины. Металлические изделия противостоят только растяжению. Поэтому их монтируют крест-накрест, чтобы добиться сопротивления переменчивому вектору нагрузки. Еще один минус: перед монтажом необходима гидроизоляция.

Укосины выполняют следующие функции:

Исключают повреждение стен вследствие непогоды и разгула стихии.

Предотвращают дефекты перегородок из-за слишком высоких нагрузок.

Дополнительная жесткость несущим конструкциям.

Обеспечивают надежную фиксацию теплоизоляционных материалов внутри стен.

Равномерно распределяют нагрузку между основными элементами каркасного строения.

Особенности устройства

Для изготовления выбирают полнотелые доски дерева хвойных пород. Толщина укосин - 2,5 сантиметра. Перед их изготовлением доски сушатся. Высокая влажность древесины приводит к тому, что зазор между укосинами и каркасными элементами становится шире, прочность конструкции заметно снижается.

Семь первостепенных правил при установке укосин:

Их устанавливают и во внешние стены, и в перегородки.

Правильный угол монтажа - 45 градусов. Показатель увеличивается только в том случае, если речь идет об оконных и дверных конструкциях.

Установка осуществляется от центральной части нижнего бруса по направлению вверх к углам.

Чтобы прилегание было плотным, нужно врезать укосины в каркас. Для этого выпиливают пазлы с соответствующими глубиной и шириной. Если укосины установлены правильно, обеспечивается не только плотное прилегание, но и более легкое крепление обшивки.

Для каждой стены нужно не менее двух укосин. Слишком много изделия использовать тоже нецелесообразно.

Фиксация производится гвоздями. Примерно две-три штуки на стойку. Саморезы не нужны!

Монтируйте деревянные изделия снаружи. Так удобнее. Конечно, если следовать строгим канонам теплофизики, более эффективным представляется монтаж внутри.

А если обойтись без укосин?

Без укосин нельзя. Бывает, что альтернативой этим элементам жесткости выступают фанера или ОСП (ориентированно-стружечная плита). Такой вариант допустим. Однако при сильном ветре каркасные дома, обшитые фанерой, могут пострадать. Целесообразнее использовать укосины.

Желаете обойтись без них? Тогда приготовьтесь, что со временем дом накренится из-за ветра. Вследствие сильного порыва или большого количества снега есть риск разрушения конструкции. Поэтому монтаж укосин обязателен, если речь идет о жилом доме. Каркасные гаражи, склады, сараи, туалеты могут обойтись без них.
