Устройство дренажного колодца на даче из шин. Дренажный колодец из покрышек

Как это устроено?

Яму под покрышки копают только на участках с глубоким залеганием грунтовых вод! Минимальное расстояние от дна сооружения до верхнего водного пласта составляет 100 сантиметров.

Следует учитывать также возможную опасность загрязнения питьевой воды. Поэтому яму размещают с учётом особенностей грунта и расстояния до или . Для песчаников это 30 метров, а для глинистых почв – 20 метров. От жилых строений конструкцию отделяет не меньше 5-6 метров.

Желательно расположить сооружение на естественном уклоне участка, то есть, ниже уровня водозабора. Трубы и сама канализационная ёмкость обязательно размещаются ниже точки промерзания почвы в конкретном регионе! Некоторые находчивые хозяева заключают и трубы и ёмкость септика в специальный короб из древесины. Такая инженерная особенность предотвращает деформацию при возможном замерзании грунта.

Какие материалы подойдут?

Как было сказано выше, в ход можно пустить любые покрышки. Естественно, это будут уже бывшие в употреблении, порядком изношенные изделия. Но износ никак не повлияет на сохранность покрышек в грунте – резина не гниёт и не вступает в реакцию с агрессивными средами.

Чтобы увеличить объёмы сооружения, желательно выбрать покрышки от крупного автотранспорта (если есть возможность) – грузовых машин, тракторов, автобусов. Покрышки для отечественных легковых машин имеют металлический каркас, обеспечивающий дополнительную жёсткость.

Как построить?

Для работ потребуются такие инструменты и материалы:

совковая и штыковая лопата;

• нож для резки резины;
• электрический лобзик;
• канализационные ;
• проволока для крепления деталей конструкции;
• крышка (люк) подходящего диаметра;
• песок для обсыпки, но можно использовать обычный грунт;
• покрышки в количестве 5-7 штук (столько потребуется для обслуживания двух-трёх человек).

Поэтапный монтаж выглядит следующим образом:

1. Производится разметка под обе секции септической системы. Для этого покрышку размещают на земле и отмечают периметр.
2. Выкапывается общая яма с небольшим запасом для обеспечения свободного хода при опускании покрышек. Дно котлована можно засыпать песком, глиной (обеспечивается дополнительная герметичность) или залить бетоном (такое основание препятствует деформации при пучении грунта).
3. Подготавливаются детали конструкции – у каждой покрышки лобзиком снимается верхняя часть, что обеспечивает максимально ровную поверхность стен (нечистотам будет не на чем задерживаться).
4. Шины поочерёдно опускаются в яму и связываются проволокой. Дополнительной герметичности можно добиться, смазав стыки клеем для резины.
5. Между колодцами устанавливается переливная труба (примерно в двух третях от дна конструкции).
6. Канализация подключается к первому колодцу. Для этого в покрышке вырезается отверстие. Для подключения используется резиновая муфта и герметик.
7. Котлован засыпается грунтом или песком. Засыпка тщательно утрамбовывается по периметру сооружения.
8. Сверху устанавливается крышка. Это может быть люк из полимера, железная или деревянная крышка.
9. Вокруг обустраивается подъездная площадка на случай вызова ассенизаторов. На этом строительные работы считаются завершёнными.

А чтобы избавиться от неприятного запаха, необходимо установить трубу. Чем ближе канализационный сток к жилым строениям, тем выше должна быть труба. Также многое зависит от господствующих ветров в конкретной местности. Сооружение лучше располагать так, чтобы ветер уносил запах в сторону от дома.

Ошибки, допущенные при монтаже, бывают такими:

• не соблюдается уклон основного трубопровода – отходы медленно стекают, труба засоряется;
• не соблюдается уровень между входящей и выходящей трубой – переливная труба должна быть
• ниже входящей канализационной, между колодцами она также располагается под уклоном в 20 сантиметров;
• сооружение находится выше точки промерзания грунта – зимой страдают трубы;
• сооружение погружено в грунтовые воды – рабочие ёмкости заиливаются, нередко всплывают, инфекция попадает в почву.

Стоимость сооружения

Если хозяевам не удалось получить покрышки бесплатно, можно приобрести бывший в употреблении комплект из двух штук этих изделий по цене от 1 200 рублей. Есть и более дешёвые варианты выбора.

Строительные работы выполняются самостоятельно либо с привлечением землекопа и сантехника. Диапазон расценок на земляные работы колеблется в пределах 240-600 рублей за один кубический метр объёма. Услуги сантехника обойдутся в сумму от 500 рублей (актуально для Московской области).

Как эксплуатировать?

Использование такой канализации подчиняется всем основным правилам, применяющимся к любым канализационным системам.

Грамотно смонтированная канализация подразумевает:

» статьёй про колодец, дренажную яму и септик из шин . В статье мы расскажем и покажем, как старые автомобильные покрышки (найденные забесплатно) легко и эффективно заменяют дорогие бетонные кольца.

Колодец, дренажная яма и септик из шин объединены в одну статью, так как принцип их изготовления совершенно одинаков. Отличаются только некоторые технические детали. Ну и месторасположение желательно 🙂

Верхние водоносные слои в крупнохолмистых областях располагаются на глубине от трех до восьми-девяти метров.

Просчитав нужное количество автомобильных шин (по максимуму), обязательно обзаведясь ими (только в этом порядке) начинаем копать.

Шины предварительно обрабатываем нетоксичным битумным лаком. Это проделывается для повышения срока эксплуатации автомобильной резины и полного предотвращения попадания вредных веществ, выделяющихся при длительном контакте технической резины с водой (особенно жесткой, которая часто бывает на небольших глубинах).

В случае тщательной обработки шин очень плотным слоем битума, можно, набирая, сцепить их между собой специальным резиновым антисептическим и стойким к водной среде клеем, что значительно повысит прочность полученной конструкции.

При установке каждой шины по бокам засыпайте щебень, битый кирпич — для улучшения дренажа колодца и исключения заиливания.

Докопавшись до очень влажной породы (окно делаем сантиметров на двадцать в диаметре больше, для последующей засыпки и утрамбовки глиняного «кожуха»), быстро углубляемся еще сантиметров на тридцать, и срочно засыпаем на дно сантиметров пятьдесят, предварительно очищенного гранитного щебня средней фракции, и укрепляем два нижних шинных кольца. (Их лучше склеить и подсушить, если вы на это все-таки решились, еще наверху).

Остальные шины выкладываем аналогично, каждую «заворачивая» в глину. Над уровнем земли колодец обычно поднимают на сантиметров семьдесят, делают крышу и дверцы, механизм для поднятия воды или ее автоматической выкачки.

Дно колодца засыпать щебнем, галькой и слоем песка. Это специфический обратный фильтр для воды; так вода будет чище.

Вокруг колодца делается отмостка. Простейшая — трамбовка и полив щебёнки. Более сложная — трамбованная глина (чтобы дождевая вода не просачивалась). Ещё более сложная — обычная цементная отмостка.

Схема накопительного колодца из шин:

1 - направляющие колья; 2 - галька, гравий, щебень; 3 - песок; 4 - вода; 5 - шины; 6 - насос в сборе; 7 - резиновый жгут; 8 - шпагат; 9 - дренажные отверстия боковин; 10 - брусок для подвески насоса; 11 - шланг; 12- клапан в шине; 13- крышка; 14 - электрокабель.

Чтобы вибрация насоса была минимальной, его можно подвесить на резиновый жгут.

Особенности поглощающего колодца из шин:

Сливную трубу можно ввести между первой и второй покрышками или же в отверстие, вырезанное во второй сверху покрышке. Если трубу проводят между покрышками, желательно в каждой из них вырезать полуотверстие. В один колодец можно провести несколько труб.

Чтобы колодец меньше засорялся, необходимо на раковинах иметь обычные отстойники, а на сливных люках в бане или душевой — фильтрующую решетку, защищающую сток от мусора и листьев. Колодец легко демонтируется, его легко перенести на любое место участка, можно вырыть его и под грядкой и под дорожкой.

Некоторые думают, что мыльная вода, скапливающаяся в колодце, вредна для сада и огорода. Наоборот, для кислых почв мыльная (щелочная) среда даже полезна. Но это не относится к воде из-под стиральных порошков.

Поглощающий колодец стоит закрыть (чтобы запаха было меньше). Если у вас дренажная яма, или вы не хотите заглядывать в колодец годами, то вот рецепт:

На верхнюю покрышку укладывают обрезки труб или прутков 12-15 миллиметров — опору для крышки. Крышка деревянная или металлическая. Если она достаточной толщины и не будет прогибаться под грузом, можно положить ее прямо на покрышку. Приделав крышку, колодец засыпают землей, желательно слоем не менее 250-300 миллиметров. Покрышки должны быть плотно прижаты друг к другу.

Если вы хотите заглядывать в колодец, откачивать массы и так далее, то стоит потратиться на хорошую крышку.

Особенности двухкамерного септика из шин:

Место должно быть не далеко от дома и дороги. В первом случае нам не придется тянуть длинную трубу от дома к септику, которая зимой может просто перемерзнуть, во втором случае возможность подъезда к септику специализированной машины для удаления скопившихся нечистот. С местом определились.

Затем приступим к разметке и рытью двух ям под старые шины. Размеры ям зависят от диаметра старых шин, которые вы заблаговременно заготовили и от задуманной глубины ям. Первая яма должна быть меньшей глубины. Здесь будет оседать основная часть ила. Во второй яме, из которой и будет высасываться жижа будет скапливаться уже отстоявшаяся жидкость.

Из дома, под фундаментом ниже уровня промерзания заложим пластиковую трубу диаметром 100мм (этого диаметра вполне хватит для нормальной работы септика) ведущую в первый колодец через самодельную прорезь в поверхности шины. На расстоянии 2/3 от дна первой ямы проложим сквозь прорези в шинах соединительную трубу со вторым колодцем. Дно колодцев желательно забетонировать, хотя достаточно 20см глиняной заглушки. Также необходимо соорудить в целях безопасности крышки на колодцы септика.

Итак, колодец и септик из шин делаются достаточно просто.

И, главное, дешевле, чем из бетона.

С надёжностью, конечно, можно поспорить. Но поспорить можно много о чём…

Добавить сайт в закладки

Водосборник частного дома может быть изготовлен из бетонных колец или кирпича, однако на его устройство на даче требуется много времени и сил. Хорошей альтернативой такому водосборнику служит сливная яма из покрышек. Устроить ее можно лишь на даче, поскольку объем такой ямы будет небольшой. В чем же плюсы ямы из автопокрышек и как ее сделать?

Достоинства и недостатки сливной ямы из автопокрышек

К плюсам ямы для слива вод из машинных покрышек относятся:

1. Легкость устройства (хозяин может в одиночку соорудить такую яму).
2. Возможность использования шин любого диаметра от разных машин, как легковых, так и грузовых.
3. Экономия на стоимости материала (можно поспрашивать в автомастерских о наличии ненужных покрышек и взять их даром).
4. Срок эксплуатации слива до 10-12 лет.

Как и любое сооружение, яма из автопокрышек не лишена недостатков. Во-первых, из такой ямы может периодически просачиваться неприятный запах. Во-вторых, при разгерметизации ее сложно будет отремонтировать и разобрать. Если эти проблемы хозяев не останавливают, можно приступать к устройству канализационного слива.

Заплывшая торфяником канава

Проблема заключалась в заболоченности участка и относительно небольшой канаве на его границе. Весной, а также после продолжительных дождей весь участок превращался в хлюпающее под ногами болото. Канаву поначалу пробовали чистить, но в течении 2-3 месяцев она заплывала опять. Наш участок это бывшее болото с приличным слоем торфа, соответственно эта жижа никакой приличной формы держать не хотела.

В 2013 году (за год до того) по другой стороне участка мы проложили на глубину 40 см, закладывали готовую дренажную трубу диаметром в 100 мм. Результат понравился - часть участка заметно укрепилась, противное чавканье пропало. Верхний конец трубы опустили в болото за участком и тем самым его осушили. Эти улучшения и толкнули нас на дальнейшую мелиорацию.

Автомобильные покрышки собрались относительно легко, при наличии автомобиля это не стало проблемой. Особенно быстро дело пошло в период массовой замены зимней резины на летнюю - на шиномонтажах нас встречали довольные работники, ещё бы, ведь мы избавляли их от проблемы утилизации. Несколько пугало требуемое количество этого материала, так на наши 30 метров канавы потребовалось 150 покрышек.

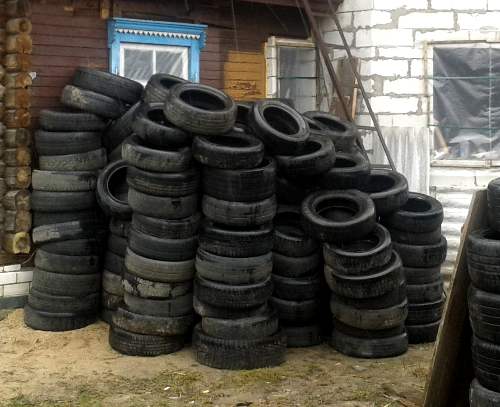

На фото бо́льшая часть собранных шин.

Шины сортировались и скручивались по размерам. В нижнюю (выпускную) стороны канавы шли большие размеры (R16 - R17), в начало R14 - R15

Соединялись между собой эти покрышки шурупами-саморезами с широкими шляпками (клопами) длиной в 40 мм. Лучше вкручивались саморезы с острыми, без сверла концами.

Для сжатия боков шин использовалась немного модернизированная плотницкая струбцина. Переделка заключалась в удлинении ручки Сначала края покрышки стягивались этой струбциной, потом шуруповёртом в соединённые бока вкручивался шуруп.

Модернизированная плотницкая струбцина для сжатия краёв покрышек.

Так как шуруп легко срывал собственную нарезку, то с обратной стороны подкладывался кусочек толстого полиэтилена (фото слева). Крепёж обычно выполнялся в трёх местах

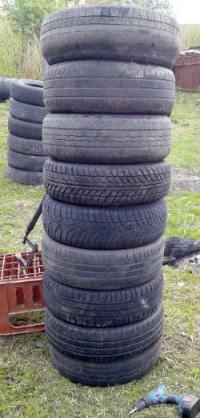

При скручивании покрышки накладывались одна на одну. В результате получался столб (фото справа). При закрутке седьмой и восьмой шины приходилось подставлять ящик, чтобы добраться до вершины этой "пирамидки".

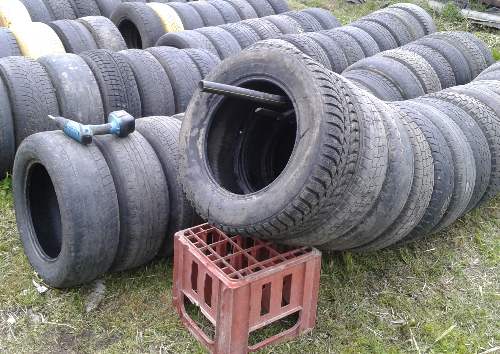

В некоторых случаях покрышка прикручивалась при лежачей трубе

Слишком длинные куски старался не скручивать, так как перемещать их было уже не так просто. Удобным вариантом были трубы из 7-8 шин.

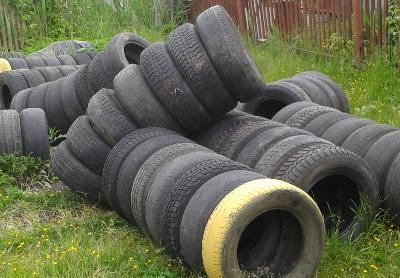

Трубы из покрышек

Покрышечные трубы готовились заранее и долго лежали на участке, вызывая любопытство соседей. Ждали сухой поры, когда грунтовая вода уйдёт ниже уровня раскопок.

Крепление труб жестью и саморезами

Стыковка труб осуществлялась жестяными полосами с пробитыми отверстиями и саморезами. Следующая секция укладывалась с прижимом к предыдущей и поверху прикручивались две полосы оцинкованной жести

Несмотря на соединение покрышек саморезами соединение получалось не плотным. Много шин было с разрезами, некоторые изделия из-за конструктивных отличий плохо прижимались друг к другу. Как то из-за наличия этих щелей возникли опасения, что труба со временем заплывет, и было решено окружить её слоем спабонда. Материал непосредственно перед укладкой расстилался на дно траншеи и после стыковки кусков трубы заворачивался сверху.

Засыпалось всё песком до уровня на 10-15 сантиметров выше участка. С учётом того, что песок со временем утрамбуется и провалится под покрышки.

Как-то при планировании работы по мелиорации своего участка идея сделать дренажную трубу из старых автомобильных покрышек казалась очень привлекательной. Больше всего нравилась бесплатность самих покрышек, казалось бы, куда уж дешевле. Задумано - сделано, описание на странице → , но в процессе этой работы мысль, что ввязался в эту работу зря, меня не покидала. По-моему, готовая пластиковая дренажная труба лучше по многим параметрам и если бы всё делал заново, то с покрышками бы уже не связывался.

Труба из покрышек
машину не выдержит

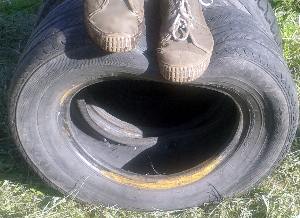

Автомобильная покрышка довольно мягкий материал .

Как-то видя это изделие на машине, создаётся впечатление, что она способна выдержать огромный вес. Увы, вне колеса, без давления это изделие прогибается даже под весом человека.

В Интернете видел рисунок, на нём съезд с дороги и труба из покрышек внизу. По этому мостику едет легковой автомобиль. Конечно, если сверху на покрышечную трубу насыпать метр грунта, то легковушку такой мост вероятно выдержит. Увы, самосвал с песком расплющит такую трубу в лепёшку, ещё и забуксует на таком съезде.

Покрышки будут пропускать плывун на стыках . Соединять их можно разными способами, но плотного склеивания всё равно не получится, особенно если использовать резину разных размеров и производителей. Учитывая, что покрышка шириной всего 20 сантиметров, то на метр таких стыков будет пять.

На сборку этой
трубы ушло 45 минут

Выход – обмотать всё спабондом но в этом случае уже нет смысла говорить, что материал бесплатен.

Резиновые покрышки надо скреплять между собой . И время, затраченное на это не так уж мало. Каким бы способом не соединялась в итоге труба, труд на эту работу не сопоставим с возможностью просто уложить готовое дренажное изделие.

Дренажная труба промышленного производства

Я соединял покрышки шуруповёртом на три самореза, и у меня на сборку трубы в 170 см (девять покрышек) уходило 45 минут. Как бы не так и много, но в пересчёте на 30 метров канавы можно сказать, что только на сборку самой трубы ушло 2 рабочих дня. (об этом страница → Дренаж из автомобильных покрышек)

У покрышки большой внешний радиус . И при этом существенна разница между радиусом внутренним. Получается, что под покрышечную трубу придётся раскапывать большую траншею, чем под нормальную трубу. Особенно разница ощутима, если прокладывается труба под дренаж. Одно дело прокопать траншейку шириной в штык лопаты, и другое копать канаву шириной в 60 сантиметров.

Покрышечную трубу впоследствии будет очень сложно промыть . В промышленную дренажную трубу можно вставить промывочный шланг из жёсткой полиэтиленовой трубки и, подавая в неё воду, проталкивать её вперёд. С покрышками такой номер не пройдёт, трубка будет упираться в боковые стенки шин и далеко такой шланг не влезет.

Хорошие отзывы об использовании покрышек звучат в плане укрепления стенок канав. Там их даже не скрепляют и засыпанные грунтом они неплохо держат почти вертикальную стену. Но трубу из них крутить всё-таки слишком трудоёмкое занятие и закончил задуманное я скорее из упрямства → Дренаж из автомобильных покрышек

Количество покрышек для 30 метров дренажной трубы

Трубы для дренажа из покрышек
