Электрический провод под землей или на опору. Как проложить кабель в земле на даче

Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.

Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.

Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.

К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.

Обычно для прокладки в земле используется (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв . Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.

ВБбШв и АВБбШв расшифровывается следующим образом:

    А - жилы алюминиевые;

    В – изоляция жил из поливинилхлоридного пластика;

    Б – броня из двух стальных лент;

    б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

    Шв – шланг из ПВХ пластика;

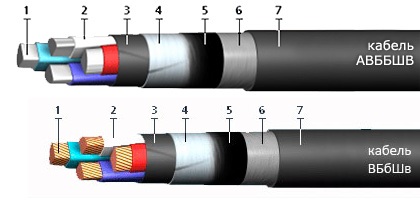

Кабель включает в себя следующие элементы:

1. Жилы токопроводящие (медные или А - алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.

Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.


Еще одной популярной маркой кабеля для прокладки в земле является кабель с бумажной изоляцией . Это следующие типы: СБ, СБл, СКл, которые также могут быть как с алюминиевыми жилами, так и с медными. В этих кабелях кроме брони добавлена металлическая оболочка для защиты бумажной изоляции от пагубного действия влаги. Жилы, имеющие секторную форму, обеспечивают экономию пространства и снижают вес кабеля.

Главное предназначение кабеля такого типа – передача электрической энергии при напряжении до 35000 вольт, при возможности прокладки не только в земле, но и в воздушной, и даже в водной среде, если соблюдено условие стационарности. СБ, СБл, и СКл имеют следующую расшифровку:

С – оболочка из свинца;

    К – броня выполнена из стальных оцинкованных круглых проволок;

    л – под броней имеется подушка, содержащая слой пластмассовых лент.

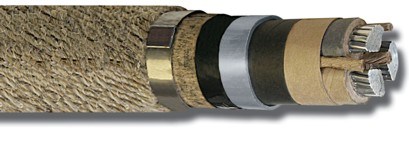

Рассмотрим элементы конструкции этих кабелей (СБ, СБл):

1. Однопроволочная (25-50 кв. мм) или многопроволочная (25-800 кв. мм) медная токопроводящая жила.

2. Бумажная изоляция, пропитанная нестекающим либо вязким пропиточным составом; Имеется цветовая и цифровая маркировка жил.

3. Заполнительные бумажные жгуты.

4. Поясная бумажная изоляция с пропиткой.

5. Для кабелей под напряжение 6000 вольт и более, предусмотрен экран из электропроводящей бумаги.

6. Оболочка из свинца.

7. Подушка из крепированной бумаги и битума.

8. Броня из стальных лент.

9. Волокнистые материалы (стеклопряжа) образуют наружный покров.


Кабель СКл отличает броня, набранная из круглых оцинкованных стальных проволок.

Кабели СБ могут быть применены и в сетях постоянного тока, где значение напряжения в 2,5 раза превышает номинал переменного напряжения. Они могут быть проложены в земле с низкой коррозийной активностью грунта.

Кабели СБл, в свою очередь, при тех же характеристиках по напряжению, допускают средний уровень коррозийной активности грунта при наличии блуждающих токов, или же высокий уровень коррозийной активности грунта при отсутствии блуждающих токов. Кабель марки СКл предназначен главным образом для подводной прокладки, однако он применим и там, где есть вероятность растягивающей нагрузки на кабель.

Нельзя прокладывать такой кабель при разности уровней, превышающей 15 метров, поскольку пропитка бумажной изоляции может стечь, лучше в таких случаях пользоваться кабелем с изоляцией из полиэтилена или содержащим специальную пропитку на основе церезина, это следующие марки: ЦСП, ЦСБ, ЦСКЛ и т.п.


Для более суровых условий, как то: прокладка при отрицательных температурах без необходимости прогрева, применение без ограничений по трассам, прокладка в открытом грунте, - подходят . Они дороже других марок, зато надежны, эффективны, и экономичны, поскольку требуют минимум расходов на содержание, монтаж и реконструкцию. Это марки: ПвБбШп, ПвП, ПвПг.

Аббревиатуры имеют следующую расшифровку:

    Пв – сшитый полиэтилен в качестве изоляции жил;

    Б – броня выполнена из двух стальных лент;

    б – подушка отсутствует;

    Шп – шланг из полиэтилена в качестве защитного покрова;

    П – полиэтиленовая оболочка

    г – герметизация водоблокирующими лентами.


Состоит из следующих частей:

1. Медная токопроводящая жила сечением от 4 до 50 кв. мм для однопроволочных жил, и от 16 до 240 кв. мм для многопроволочных жил. Количество жил может быть: 3+1, 4 или 5.

2. Сшитый полиэтилен в качестве изоляции, имеется цветовая маркировка.

3. Сердечник.

4. Для кабелей сечением от 50 кв. мм применяется скрепляющая обмотка.

5. Поясная изоляция.

6. Две стальные оцинкованные ленты образуют броню.

7. Защитный полиэтиленовый шланг.

Кабель ПвБбШп можно применять даже в водоемах. Допустимо как наклонное, так и вертикальное положение кабельной трассы. Возможен нагрев до 130 градусов Цельсия в течение 6 часов. Единственное важное требование при эксплуатации – не допускать сильного растяжения. Применим данный кабель в условиях коррозийной активности грунта любого уровня, включая присутствие блуждающих токов и высокую влажность.

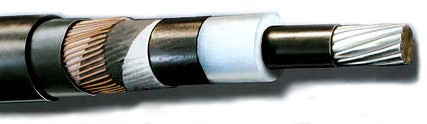

Кабель ПвП устроен следующим образом:

1. В центре расположена круглая многопроволочная жила из меди, обладающая сечением от 35 до 800 кв. мм.

5. Разделительный слой.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв.мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв. мм; не менее 35 кв. мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Кабель ПвП проводят в рвах при любых условиях коррозийной активности грунтов, допустима прокладка и в открытой атмосфере и в коллекторах. Требуется соблюдение мер противопожарной безопасности. По разности уровней ограничений нет.


Обладает следующими составными частями:

1. В центре расположена уплотненная круглая медная токопроводящая жила, сечением от 50 до 800 кв. мм.

2. Жила заключена в экран из экструдируемого полупроводящего сшитого полиэтилена.

4. По изоляции уложен экран из экструдируемого полупроводящего сшитого полиэтилена.

5. Разделительный слой изготовлен из электропроводящей ленты, выполняющей водоблокирующую функцию.

6. Медные проволоки, скрепленные медной лентой, образуют экран, причем его сечение различно: не менее 16 кв. мм если жилы имеют сечение от 35 до 120 кв. мм; не менее 25 кв. мм если жилы имеют сечение от 150 до 300 кв.мм; не менее 35 кв.мм если жилы имеют сечение 400 кв. мм и более;

7. Разделительный слой.

8. Полиэтиленовая оболочка.

Высокий уровень герметизации позволяет прокладывать кабель ПвПг в грунтах отличающихся повышенной влажностью, а также в периодически затапливаемых сооружениях. Если вероятность механических повреждений исключена, разрешается прокладка кабеля даже в судоходных водоемах. Главным же образом, кабель ПвПг , на трассах различного уровня независимо от коррозийной активности грунтов. При прокладке на воздухе обязательны противопожарные меры.

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:


Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ - 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Критерий/марка ВБбШв ВВБГ ПвБбШв ПвКШп СБл ЦСКл
Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

Можно ли прокладывать кабель ВВГнг в земле?

Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

Понравилось видео? Подписывайтесь на наш канал!

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.

5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

Выкопайте траншею.
. Положите в нее трубу требуемого диаметра.
. Протяните кабель. Важно, чтобы он не находился в натяжке.
. Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
. Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку по выгодным ценам.

Современные дачные поселения обязательно электрифицированы. Но необходимые коммуникации, как правило, проложены только к основному зданию на участке. Хозяева же, обживая участок, нередко нуждаются в прокладке кабеля к другим сооружениям: беседке, сараю, гаражу и т.д. Надёжнее всего это делать в земле.

Преимущества подземной прокладки кабеля

Помимо этого способа внешнюю электропроводку можно осуществлять по воздуху. С первого взгляда может показаться, что так проще. Ведь не нужно тратить время и силы на копание траншеи, да и неполадку устранить быстрее. Но на деле получается, что надёжнее один раз качественно изолировать и уложить кабель, полностью соблюдая технологию, которая регламентируется законодательными документами. Все работы можно произвести своими руками, а тонкости процесса изложены в тематическом видео.

Преимущества подземного способа прокладки кабеля:

  1. Можно использовать провод любого сечения. Вас не будет ограничивать его масса и прочность опор.
  2. Расходы на прокладывание кабеля чаще оказывают ниже, чем при воздушном способе.
  3. Эстетически провода выглядят привлекательнее, потому что не видны.
  4. Полная безопасность. При грамотной изоляции кабель пролежит в толще земли долгие годы, не вынуждая вас вспоминать о нём.
  5. Удобство подключения коммуникаций.

Внимание! Из внешних устройств достаточно подключить один тумблер на выводе линии. С его помощью вы сможете одним движением полностью обесточивать все остальные постройки.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

  1. Подведение коммутации к участку. Точка подключения на столбе - силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
  2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
  3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
  4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой качественного кабеля следует высчитать требуемую длину. Чтобы правильно расположить его на участке, составьте план-схему траншей. Ошибочно предполагать, что эффективнее всего копать по самому короткому пути к точкам энергопотребления. У этой процедуры есть несколько нюансов:

  • кабель не доложен находиться ближе 1-1,5 м от крупных деревьев (помешают корни);
  • нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе возможна перекопка или строительные работы;
  • соотнесите сеть траншей и расположение иных подземных коммуникаций на участке;
  • не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с повышенным давлением на почву;
  • надёжнее всего расположить сеть под садовыми дорожками и рядом с ними;
  • минимум расположения от фундамента дома — 60 см.

Внимание! Последнее требование сложно выполнить, например, при прокладке от жилого здания к бане или иной близлежащей постройке. В таком случае защитите линию стальной трубой.

Специалисты советуют сначала запитать все требуемые постройки. После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты.

Как уложить кабель на участке

Процесс создания подземной сети на участке состоит из следующих шагов:

  1. Разметьте территорию и выкопайте траншеи согласно вашей схеме. Оптимальные размеры для них: от 80 см в глубину и 20-30 см в ширину. Для прокладки кабеля внешнего освещения глубина может быть на треть меньше.
  2. Уберите из траншеи мусор, камни и любые другие острые предметы, которые могут повредить изоляцию провода.
  3. Насыпьте песчаную подушку примерно в 10 см толщины. Материал должен располагаться равномерно по всей длине траншеи.

После подготовки траншей время заняться укладкой кабеля. Купленный провод, каким бы прочным и водостойким он ни был, нужно укрыть в трубе. Технически лучшим решением в этой ситуации будут ПНД-трубы. Они как раз предназначены для подобных коммуникаций.

Не нужно покупать материал, который отвечает ГОСТ. Он предназначен для транспортировки питьевой воды, и потому довольно дорогой. Выход - техническая труба из вторсырья. Она в разы дешевле и для электропроводки не хуже.

Внимание! Труба должна быть ровной, гладкой и круглой: как внутри, так и снаружи.

В работе по укладке кабеля вам помогут фото инструкции и рекомендации электриков:

  • Старайтесь использовать цельные отрезки трубы. Их можно соединять фитингами. Но готовьтесь, что от этого, вероятно, пострадает герметичность.
  • Кабель тоже должен быть целым. Проверьте это с особой тщательностью перед закладкой в трубу. Никакие соединения не допускаются!
  • Провод следует располагать в трубе свободно, без натяжения.
  • Линия должна размещаться в траншее равномерно, не выступая над уровнем грунта.
  • Перед закапыванием будет полезно засыпать провод слоем песка (5-10 см).
  • Для безопасности полезна сигнальная лента. В таких работах ею устилают песчаный слой точно по линии кабеля.
  • Траншею закапывают обычным грунтом. Обязательно с холмиком, ведь земля со временем просядет.

Как и любых строительных работах при подкладке кабеля в земле важны схема и чёткий план работ. Используйте только качественные материалы. При соблюдении этих условий вы сможете без проблем эксплуатировать электросистему на своём дачном участке многие годы.

Прокладка электрокабеля под землей: видео

Не пугайте народ. Проложить проводку ума много не надо, но нужно МНОГО здоровья или средства механизации. Берете кабель ВБ6Шв нужного сечения (обычно больше 16-ти квадратов не тянут, это около 20 кВт нагрузки), продается он в кабельных барабанах по 50 м или больше. Копаете траншею в метр глубиной (лучше конечно делать это грунторезом (трактор с барой)), кладете на дно геотекстиль (что-бы подсыпка из песка не уходила в землю) и заворачиваете его еще на 20 см вверх по краям траншеи. Насыпаете 10 см слой песка и на него пробрасываете кабель, сверху еще сантиметров 10 и засыпаете землей, отсеивая крупные камни, обломки кирпича, бетона и т.п. На нужных вам расстояниях можете разместить в земле коммутационные влагонепроницаемые колодцы (кабель зашел на колодку и пошел от колодки дальше, а к колодке можно подключать дополнительное оборудование. Есть коммутационные коробки уличного исполнения (если так удобнее) и их можно прямо на ввинченную сваю повесить. Электрик вам понадобится на стадии коммутации, выбора и монтажа устройств защиты и т.п. У меня по такой схеме сотни метров кабеля лежат на участке 40 соток. От распределительных электрических колодцев запитаны несколько насосов (скважинный, автополив, дренажный (септика и водоприемного колодца), наружное освещение и т.д. и т.п. Фактически в радиусе 5-10 метров я всегда могу найти точку подключения электрооборудования и эти несколько метров прокопать лопатой на глубину в пару штыков. Кабель не водопровод, он зимой не замерзнет, самое опасное для него морозные силы пучения, но его не надо в траншее натягивать, а песчаная подсыпка эти силы немного компенсирует. У меня по пучинистым грунтам уже больше 10 лет такой кабель работает, проблем на трассах не было никаких, пару раз из-за забитой ливневки заливало все-таки электрораспределительные колодцы (просто вырубило автомат). Теперь во всех дождеприемниках у меня стоят съемные корзинки с ячейками около 8 мм, прошелся вокруг дома и вдоль дорожек, вытряс корзинки в пакет из пакета в компостную кучу. Часть трасс проложена вместе с водопроводом и канализацией в одной траншее (просто кабель лежит выше водопровода на несколько десятков сантиметров. По хорошему можно в траншеи кинуть специальные защитно-сигнальные ленты (они очень крепкие и служат вечно, стоят дешево, делают в Белоруссии), тогда есть шанс, что залетный экскаваторщик не перерубит кабели ковшом, ну или тщательно прорисуйте трассы на участке с точной привязкой к забору, дому, крупным деревьям, строениям. Укладывать кабель ВБ6Шв в канализационные трубы имеет смысл только если Вы планируете наращивать в дальнейшем мощности или тянуть независимые ветки (например от другой фазы или от генератора), тогда с помощью кондуктора и силиконовой смазки кабель довольно легко протягивать через эти трубы в дополнение к имеющемуся, но лучше постараться не усложнять схему (второй кабель в той-же кабельной трассе "для подстраховки" вам точно не поможет, ибо если по какой-то механической или геологический причине оборвет один кабель, то их оборвет все). Не закапывайте кабель глубже разумного, где его не сможет достать плуг, штык лопаты или еще какое-нибудь механическое воздействие, не усложняйте себе жизнь и здоровье.
P.S. под подъездными дорогами, площадками для парковки и т.п. кабель необходимо таки затянуть в участок канализационной трубы класса SN4 (в основном они и продаются в магазинах) или SN8 если у вас на кабельной трассе стоянка для груженных фур организована.
