Устройство крыши беседки: двухскатная система. Двухскатная крыша для беседки руками владельцев дачных участков Стропильная система двухскатной крыши беседки
Наличие беседки на участке – не роскошь, а необходимость. Выпить чашечку кофе солнечным утром, пригласить на посиделки гостей или даже удаленно поработать на свежем воздухе крайне приятно!
И вот фундамент залит, стены готовы, но какую крышу выбрать? От правильного решения зависит не только конечная стоимость, но и надежность всей конструкции.
Виды крыш, их преимущества и недостатки
Перед тем, как начинать чертить проект кровли, углубляясь во все тонкости расчетов, лучше заранее определиться с подходящим типом крыши. В зависимости от конструкции они делятся на:
Для беседки, возводимой своими руками, чаще всего используются одно- и двускатные или вальмовые конструкции. Другие виды крыш требуют специальных навыков и сложных расчетов, поэтому их возведение рекомендуется доверять профессионалам.
Плюсы и минусы односкатных крыш
Главное преимущество этого вида – предельная простота для самостоятельной стройки. Не нужно крепить конек, а при ширине беседки до 6 метров стропила укладываются на мауэрлат или верхнюю обвязку.
Еще одним плюсом такого решения является цена – для односкатной крыши требуется минимум материалов.
К недостаткам можно отнести повышенную парусность. Чтобы крышу не сорвало порывами ветра, нижний её край должен располагаться с подветренной стороны. Определяется она довольно просто – оттуда чаще всего дует ветер. Но при переменчивой розе ветров с сильными порывами односкатная крыша может быть неудачным решением. Но это отличный вариант для пристройки, ведь стена дома будет защищать беседку от ветра.
Преимущества двускатных и вальмовых крыш
Щипцовая крыша – универсальный вариант, лишенный недостатков односкатной кровли. Несмотря на более сложную систему, её устройство по плечу даже начинающим строителям.
Кроме устойчивости к порывам ветра, такая конструкция отлично защищает от косого дождя, если вынести края крыши подальше от опорных столбов, а переднюю и заднюю стороны беседки прикрыть съемными ширмами.
Устройство вальмовой крыши еще сложнее, так как кроме угла наклона боковых скатов требуется учитывать ширину заложения со стороны вальмового ската. Зато такая беседка будет защищать от осадков и противостоять порывам ветра с любой стороны.
Устройство односкатной крыши
Односкатная крыша беседки рассчитывается исходя из выбранных кровельных материалов и максимального количества осадков в данном регионе. Примерный угол наклона можно вычислить по схеме.
Шаг стропил определяется их длиной и толщиной. Так, для трехметровых стропил с сечением 8х10 см шаг может быть в пределах 1,1-1,35 м. Для такой же длины, но с сечением 9х16 см, шаг можно увеличить до 1,75-2,15 м. А вот стропила длиной больше 5 м должны быть предельно толстыми – 10х20 см, и расстояние между ними не может превышать 1,4 м.
Если стены беседки кирпичные или бетонные, то по краю верхней и нижней стен нужно обязательно закрепить мауэрлат, изолированный рубероидом. Для закрытой деревянной беседки или открытой на опорах стропила можно крепить непосредственно к верхней обвязке.
Чтобы устройство беседки было предельно простым, расстояние между опорными стенками не должно превышать 4,5 метра. В противном случае придется крепить поддерживающие элементы – подстропильные ноги и стойки, как на фото.
Обрешетка кладется с учетом выбранного кровельного материала. Если беседка планируется открытой и неотапливаемой, то устройство кровельного пирога необязательно, а кровлю можно стелить сразу на обрешетку. Например, для шифера шаг обрешетки должен быть таким, чтобы лист заходил на две рейки обрешетки с запасом в 15 см с каждой стороны.
Стропильная система двускатной крыши
Принцип устройства щипцовой крыши практически не отличается от односкатной. Требования к толщине стропил и шагу такие же, крепятся они тоже к мауэрлату или верхней обвязке. Главное отличие – устройство двускатной стропильной рамы и наличие затяжки для придания системе большей жесткости и устойчивости.
Учитывая небольшие размеры беседок, зачастую используются висячие стропила. Такой вариант подходит для прогонов длиной до 14 м. Но при ширине от 6 м потребуется устройство дополнительных поддерживающих элементов – ригелей, бабок и подкосов.
Для простоты монтажа отдельные элементы можно собрать внизу, но необходимо заранее продумать способ их подъема.
Для накрытия беседки желательно использовать легкие кровельные материалы – они не требуют монтажа капитальных конструкций и крайне просты в использовании. Профнастил подходит как нельзя лучше для устройства беседки своими руками. При этом не стоит бояться шума дождя – вопреки распространенному мнению это нисколько не мешает общению и отдыху.
Как поднять собранные элементы двускатной крыши на беседку без применения спецтехники показано на видео:
Одни значительно упрощают дизайн, другие же – наоборот, пытаются придать будущей конструкции какую-то изюминку и неповторимость.
Но в любом случае садовая беседка должна быть надёжна и долговечна. Именно такой и является будущая конструкция с двухскатной крышей.
Чтобы иметь возможность своими руками построить крышу двухскатной конструкции, прочтите эту статью. Она рассказывает о двухскатной беседке .
Варианты проектов беседок
Беседки друг от друга могут отличаться по разнообразным параметрам. В основном, это:
- Форма . Она может быть любой, начиная от круглой и заканчивая многогранной;
- Строительный материал . Беседки делают из дерева, кирпича, металла и камня;
- Схема кровельной системы . Она отличается большим многообразием. Помимо двухскатных, могут быть, как и , так и, например, арочные типы.
Также беседка с двухскатной крышей имеет свои достоинства и недостатки .
Плюсы :
- Небольшая цена;
- Лёгкость в возведении;
- Маленький вес конструкции;
- Нет надобности применять дополнительное оборудование.
К сожалению, не обошлось и без минусов :
- По сравнению с односкатной крышей требуется гораздо больше материала;
- Если беседка сделана из дерева, то она может сгореть ;
- Существенно снижается обзор местности.
Особенности стропильной системы двухскатной крыши
Если говорить про стропильную систему двухскатной крыши беседки, то её можно разделить на несколько видов :
- Висячая система . У этой системы опорных балок в наличии нет. Монтаж висячих стропил происходит таким образом, что все наружные несущие стены конструкции служат для них опорой. В основном висячие системы используются для возведения лёгких сооружений. Чтобы обеспечить жёсткость кровли, в системе ставят прогоны , подкосы , ригели и стойки ;
- Наслонная система . Такая система нужна, чтобы перекрывать кровлю, у которой пролёт не более 7 метров . В противном случае потребуется устанавливать дополнительные опоры.
Из чего лучше делать кровлю для беседки
Материалы для кровли бывают мягкими и жёсткими. К последнему типу относятся :
- Плиты полимерные;
- Шифер;
- Черепица;
- Стекловолокно.
Мягкую же кровлю предварительно укладывают на жёсткую основу, сделанную из ДСП или фанеры. К мягким материалам можно отнести :
- Рубероид;
- Черепица битумная.
Важно учитывать технические характеристики материала, из которого будет сделана кровля. Например, металлочерепица не обладает таким важным параметром , как звукоизоляция. Отсюда получается, что когда на дачном участке пойдет ливень, его стук по крыше будет сильно слышен.
Поликарбонат также отлично подойдёт для кровли.
Он имеет ряд несомненных достоинств :
- Большая прочность ;
- Невысокая теплопроводность ;
- Лёгкость ;
- Экономичность ;
- Надёжность .
Из существенных недостатков можно выделить то, что поликарбонат является горючим материалом. Поэтому в такой беседке нужно использовать крайне осторожно .
Для возведения кровли подойдёт и такой материал, как . Он имеет ряд определенных положительных особенностей :
- Привлекательный внешний вид ;
- Надёжность ;
- Лёгкость монтажа .
Если Вы решили сделать большую беседку, то без крыши из черепицы обойтись будет нельзя . Стоит это довольно дорого, но конечный результат себя полностью окупает .
Достоинства черепицы таковы :
- Надёжно защищает от сильных осадков;
- Полная экологичность .
Иногда такие крыши могут зарастать мхом, но это не является сильным недостатком, ведь их можно и почистить.
Этапы работ
Всю работу по возведению двухскатной крыши для беседки можно разделить на несколько этапов . Они таковы:
- Создание чертежа. Отнеситесь с вниманием к данному этапу строительства крыши. Чертеж - основа Вашей будущей постройки;
- Обрешётка и её изготовление. От того, какую роль выполняет крыша, зависит и разновидность этой конструкции. Если покрытие битумное, то потребуется сделать сплошную обрешетку. Но, если кровля изготовлена из металлочерепицы, то обрешетка нужна разряженная;
- Стропила и их монтаж. Сделать их собственными руками получится даже у начинающего домашнего мастера. Ноги стропил нужно сколотить внизу и после этого установить их наверх. Секцию потребуется закрепить к мауэрлату – опорному бруску, который распределяет на всю несущую конструкцию нагрузку, получаемую от кровли;
- Мауэрлат и его упрочнение. Теперь мауэрлат понадобится укрепить. Чтобы это сделать, в просвете между стеной и ним прокладывают пару слоёв с гидроизоляцией. Воспользовавшись шурупами, под углом фиксируются стропила;
- Постановка конька . После того, как были завершены работы по гидроизоляции, нужно поставить конька;
- Возведение крыши . Например, если крыша сделана из поликарбоната, то его нужно разрезать на отдельные модули. Помните, что на крыше нужно обязательно изготовить скат для воды;
- Внутреннее обустройство беседки . Внутри садовой беседки нужно сделать лавки и стол. Обычно их изготавливают из дерева и закрепляют на саморезы.
Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.
Преимущества и недостатки беседок с двускатной крышей
Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.
Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:
- Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
- Эффективное удаление воды и снега.
Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.
Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.
На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.
Недостатки двухскатной крыши для беседки
Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.
Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.
Из каких материалов делают беседки с двускатной крышей
Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

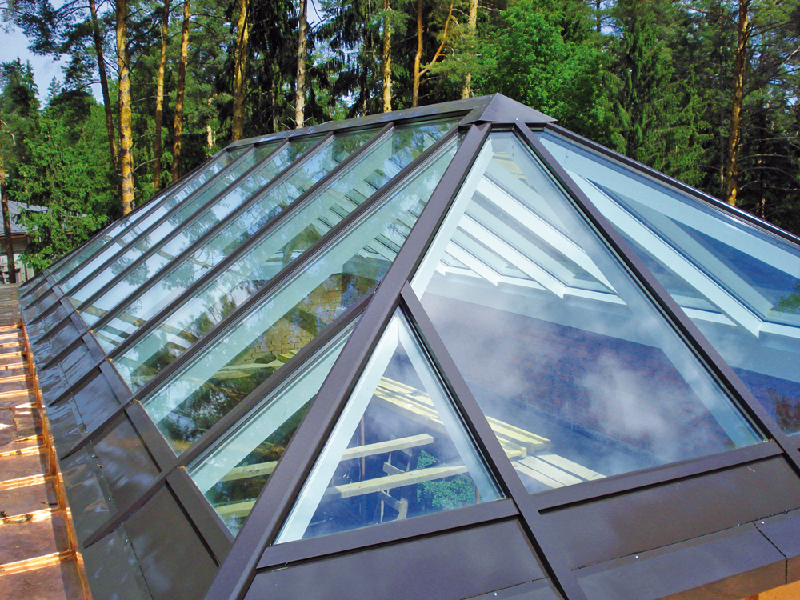

К сведению! Из стеклопакета и алюминиевого профиля может получиться замечательный вариант зимней беседки.
В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.
Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.
Как выбрать материал для кровли на двухскатную крышу беседки
На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.
На что обращаем внимание
Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.
Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.
Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12 о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.
Преимущества легких типов кровли
Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.
Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.
Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.
Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку
Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10 о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.
Поднимать угол наклона скатов больше 30 о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.
В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.
Как сделать стропила на двухскатную крышу беседки
В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.
Сами стропила с кровлей свободно опираются на стены строения.
Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.
Как сделать стропильный блок
Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».
Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.
Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.
Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.
Как сделать двускатную крышу для беседки своими руками
Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.
Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.
Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.
На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.
Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.
Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.
Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.
Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.
Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.
Останется лишь покрасить или вскрыть лаком деревянные детали беседки.
Заключение
Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.
-
Беседка – это удобное место, предназначенное для отдыха на свежем воздухе. Но вместе с тем она может стать и настоящим украшением сада или участка. Поэтому при выборе формы и материала, помимо надежности и долговечности кровли, необходимо позаботиться и об эстетической составляющей.
При строительстве беседки можно проявлять максимальную фантазию, но при этом она должна получиться созвучной архитектуре главного дома и не выбиваться из общей стилистики ландшафтного дизайна.
Крыша, и двухскатная для беседки не исключение, не зря считается венцом беседочного творения. Разнообразная по форме: выпуклая или плоская, квадратная, круглая или прямоугольная, двух- или трехъярусная и т. д., она, что очень важно, может быть покрыта самыми различными материалами для кровли:
- мягкой самоклеящейся битумной черепицей , которая в жару не течет, на холоде не твердеет и коробится, служит долго, и легко монтируется;
- металлочерепицей , отличающейся большой прочностью, хотя надо признать, она несколько тяжела и не каждому понравится шум от нее во время дождя;
- деревом или камышом , придающими оригинальность постройке и т. д.
Но есть при этом одно небольшое «но» – двухскатная конструкция несколько сокращает обзор окружающей панорамы.
Как строить крышу для беседки и с чего начать
Двухскатная крыша устраивается над строениями прямоугольного плана. Она состоит из четырех стропил, проведенных от сторон беседки, которые соединяются при помощи горизонтальной поперечины. Их крепят к обвязочному брусу, а между собой – рейками. В конструкции могут быть использованы стропила обоих видов: наслонные и висячие. Все это определяется еще при проектировании двухскатной крыши, посколькуименно им предстоит принять на себя всю основную нагрузку, которую создают обрешетка, кровля, а также давление ветра и вес снега и передать ее на стойки-столбы опоры. Практически ферма – это система связанных между собой стропильных рам и таких конструктивных элементов как: бабки, подкосы, стойки, брусья нижнего пояса крыши. Оптимальными размерами садовой беседки считают три на три метра, в ней могут комфортно разместиться человек 15.
Монтаж стропильной системы
Способ установки стропильной системы определяется типом используемых опор (колонны или стены) и габаритами беседки. Выбирая сечение, учитывают несколько факторов: расстояние между ними, вес и уклон кровли и другое. Для придания жесткости конструкции к ней добавляют ригель.
Если вся конструкция деревянная, стропильные рамы фиксируют на верхней обвязке, в случае каменной – связующим звеном между стропилами крыши и стенами становится мауэрлат. Его обычно укладывают поверх каменной стены. Крепят мауэрлат с балками перекрытия и стропилами при помощи мощных болтов, скоб или врубанием в пазы, которые предварительно вырезаны в стропильных ногах.
В каркасных беседках опорой для наслонных стропил служит верхняя обвязка. Этот тип используют при длине пролета до 6,5 м. Если по плану постройки предполагается третья, дополнительная, опора, ширину, которую перекрывают при помощи наслонных стропил возможно увеличить до 10–12 м, а в случае двух опор – до 15.
Опорой для висячих служат стены, причем опираются они только концами без промежуточных опор. Это – две ноги, которые соединены между собой с помощью затяжки. Она становится для стропил опорой. Поскольку ширина пролета обычно меньше 8 м, то появляется необходимость уменьшить прогиб стропил. Для этого между затяжкой и их вершиной врезают ригель.Способы крепления элементов
Для крепления дополнительных элементов используют болты, скобы и другие элементы. Например,- бабку, которая служит для укрепления конструкции висячих стропил, если ширина пролета больше 8 м, соединяют с затяжкой при помощи хомута. На затяжку с обеих сторон под основание бабки укладывают накладку из металла и стягивают болтами.

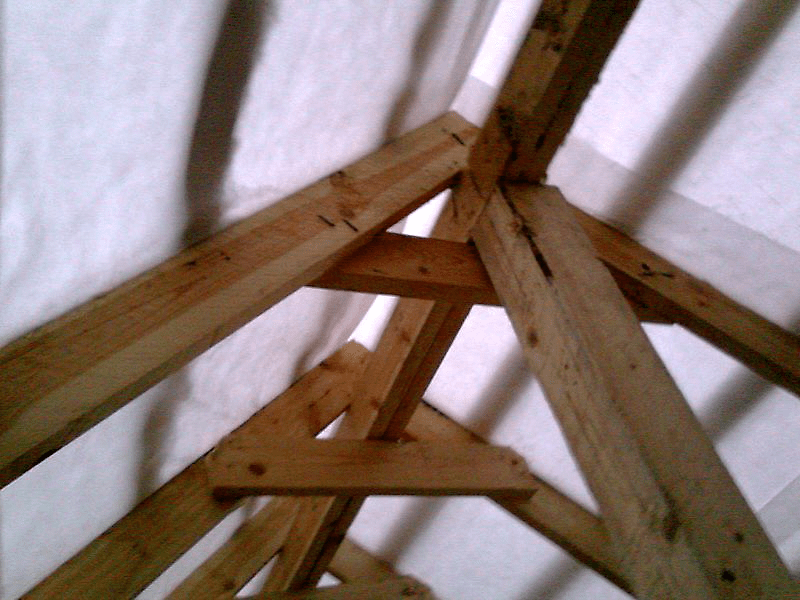

- Концы стропил врубают в вершину бабки и так же укрепляют, используя хомут.
- Бабку и подкосы соединяют по системе шип-паз – шип делают на подкосе, а паз – на бабке. Соединение дополнительно укрепляют при помощи скоб.
Способы крепления наслонных и висячих стропил вместе со сходством имеют и некоторые различия. И те, и другие присоединяют к затяжке при помощи болтов и металлических скоб. Однако, если нужно усилить конструкцию, используемые для этого подбалку или подкос, выструганные из деревянного бруса, соединяются с затяжкой и стропилом при помощи гвоздей.
Таким же способом крепят деревянную накладку, которая скрепляет стропильную раму с коньком двухскатной крыши. Накладка из металла крепится болтами или шурупами.
Обрешетку под покрытие крыши формируют из фанеры и по мере ее закрепления на оцинкованные саморезы, рейки, которые временно соединяют стропила, убирают. Покрывая крышу беседки, необходимо позаботиться о стоках, отводящих дождевую воду.
Добрый день, сегодня мы будем снова строить беседки для дачи, но уже другой модели. До этого мы поэтапно создали Потом у нас была статья-урок по строительству на основе итальянского навеса-перголы. А сегодня мы рассмотрим как своими руками сделать беседку С ДВУХСКАТНОЙ КРЫШЕЙ, чтобы вода стекала в обе стороны. (А шатровые крыши и круглые шестигранные беседки разберем в следующих статьях.)
В этой статье я уже не буду сильно задерживаться на фундаменте под беседку для дачи. И фундамент и все способы установки опорных столбов своими руками — все это я уже объясняла в вышеуказанных статьях по ссылкам. Здесь я больше времени уделю устройству крыши — это самая кропотливая часть работы. Я очень подробно вникну в этот вопрос — и покажу разные типы конструкции крыши для беседки, чтобы вы выбрали тот способ создать двухскатную крышу, который проще для вас.
Чтобы все было осознано и ясно, я дам фото пошагового мастер-класса по созданию таких беседок. А также мы вникнем в чертежи и разберемся в самой сути этой конструкции – на профессиональном уровне. После этой статьи вы станете почти профи – сможете рисовать свои схемы, и реализовывать их на практике. Вы будете знать и уметь ВСЕ:
- Что такое двухскатная кровля.
- Типы беседок с двускатной кровлей.
- Мастер-класс по строительству беседки для тех, кто испугался.
- Кровля с двумя фронтальным стропилами и прогономи.
- Беседка на дачу под кровлей с опорой на ригеля.
- Кровля беседки с коньковым прогоном на стойке.
- Кровля для дачной беседки с опорной укосиной.
- Кровля для беседки, с подкосами на тонкие стропила.
То есть мы пойдем постепенно, возбудим желание, снимем страх, а потом дадим знания – все необходимые знания для того, чтобы вы сами у себя на даче сделали БЕСЕДКУ своими руками. И обалдели от восхищения самим собой.
Итак, вперед в будущее. Нас ждет беседка.
Для начала любви, давайте разберемся, что такое беседки с двускатной крышей.
(кстати, по правилам русского языка допустимо говорить и «ДВУскатная» и «ДВУХскатная», поэтому я периодически буду употреблять это слово и так и сяк).
Что такое беседка
с двухскатной крышей.

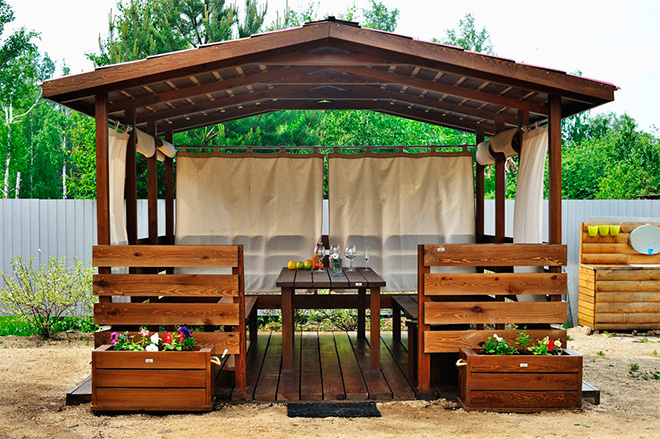

Вот на фото ниже мы видим классическую беседку этого типа. Она стоит на 6 столбах. Стенки беседки закрыты решетчатыми панелями из реек, набитых диагонально крест на крест. Такие панели легко сделать самому — отмеряй, режь, да приколачивай.
Форма такой беседки может быть вытянута в длину (вглубь как коридор), или в ширину (как сцена в театре).
Панели-стенки могут закрывать не все проемы между столбами опоры, чтобы в беседку можно было входить с любой стороны как на фото ниже.
Тяжелую крышу, крытую металлочерепицей можно для надежности подпирать дополнительным центральным столбом как на фото ниже. И фундамент под тяжелую монолитную беседку можно залить высокий и прочный, как мы видим на фото.
И обшивка стен тоже может быть с разным узором — расположением реек и дощечек (внизу вертикальные доски, вверху крестовая обрешетка).
Сейчас мы начнем, и вы сами почувствуете какое разнообразие дизайнов беседки можно сделать своими руками – на основе ОДНОГО И ТОГО ЖЕ каркаса.
А еще одну из стен беседки можно закрыть ПЕЧНЫМ ФАСАДОМ. То есть создать зону барбекю своими руками прямо в беседке на вашей даче.
Действительно ли
сделать такую беседку
ЛЕГКО своими руками?
Вы сомневаетесь в своих силах. Вы никогда раньше не делали беседок. Это кажется сложной задачей для вас.
Но вспомните, как легко вы складывали из конструктора в детстве. В ту эпоху вы не сомневались в своих способностях – вы просто брали детали и соединяли их друг с другом. Легко и просто. Своими руками.
Правда в том, что беседка – это тоже конструктор.
Это тоже 1) взять детали 2) соединить их друг с другом 3)взять еще детали 4) и снова присоединить их.
Вы смотрите на фото ниже. И кажется что такая постройка не для простого дачного домоседа, как вы. А для выпускников строительного колледжа.
А вот и нет. После того, как вы дойдете до конца статьи – вы будете уверены в своих строительных потенциях.
Беседка — это конструктор для взрослых мальчиков.
Вот вам пошаговый мастер-класс – где парень своими руками собирает беседку – убедитесь, что там нет ничего страшного.
Подготавливаем площадку под беседку на даче — заливаем фундамент из цементной стяжки, или забиваем свайный точечный фундамент.
На столбы сверху кладем опорные балки (фото ниже), чтобы они не прогибались укрепляем их УКОСИНАМИ (короткие диагональные брусья которые набиты вверху под углами опорных столбов)
Подготавливаем сторопила. Отпиливаем два бруса с косым торцом – этот косой спил брусьев прибиваем друг к другу – получаем стропильную ПАРУ в форме тупого угла.
Устанавливаем стропильную пару на крышу беседки. Отмечаем карандашом, где сделать надпил – прорезь-пазик , который оденется на горизонтальные балки опор – паз с левого конца и правого конца стропильной пары.
Вот внизу видно, как надпил (треугольная вырезка) надевается на балку.
Делаем таких стропильных пар – 5 штук (или больше, если размер беседки требует).
В процессе установки стропильных пар нужно проверять РАССТОЯНИЕ между стропильными пятками (внизу) и между стропильными верхушками (вверху).
Чтобы стропильные пары не прогибались под тяжестью кровли – прибиваем дополнительные элементы- подпорки – ригеля, балки, стойки (ниже мы с ними познакомимся поближе, на схемах, чертежах и в живых фото, и слова «ригель», «затяжка», «мауэрлат» вас пугать не будут).
Вот видите – каждый шаг сам по себе ПРОСТОЙ . Значит ваша работа – это цепочка ПРОСТЫХ ШАГОВ.
Спокойно, не торпопясь, отмеряем, отрезаем, соединяем. Как конструктор для великанов. Тяжеловато по весу, неудобно по размеру – но с помощью крепких рук, своих и напарника, все реализуемо.
Первый ШАГ – выбираем фундамент и устанавливаем столбы – ссылка «»
Второй ШАГ – кладем на эти столбы КОНСТРУКЦИЮ КРЫШИ. А чтобы выбрать крышу по силам себе – нужно узнать какие бывают стропильные системы. И выбрать то устройство кровли беседки, которое подходит вам по материалу который у вас в наличие.
ДАВАЙТЕ РАЗБИРАТЬСЯ
Как делать стропильные системы
Для беседки на дачу.
Стропильные конструкции на крыше беседки для дачи могут быть разные. Сейчас я вам покажу несколько типов. А вы для своей беседки на дачу выберете подходящий вариант (по материалу, который в наличиях, и по силам себе).
Крыша для беседки
СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №1
2 стропильные пары + много прогонов.

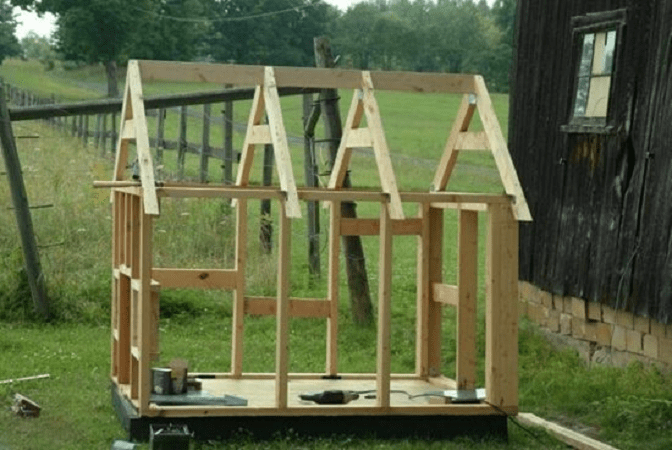

Вот смотрите фото ниже. Здесь всего 2 пары стропил – на переднем фасаде, и на заднем фасаде беседки.
И на этих двух стропильных парах лежат ПРОГОНЫ — продольные узкие досточки положенные на ребро. Крепятся они пазовым способом – то есть в них выпилен пазик, и они им просто надеваются на фронтонные стропила.
Стропила лежат на дополнительной опоре – по центру беседки мы видим опорный столб, который выше чем боковые столбы (те которые по углам беседки).
Чтобы стропильная опора выдержала все эти доски прогонов ее укрепили РИГЕЛЕМ (это горизонтальная доска набитая чуть ниже верхушки крыши и соединяющая левое и правое страпила.
Очень интересная конструкция. И ее легко повторить своими руками. Даже просто по фото. Все видно и прозрачно ясно. Как готовый чертеж. Схема сборки понятна простому глазу.
Вот еще один навес под беседку для дачи – где тот же принцип стропильной системы.
Видите? Тот же самый чертеж – только сдесь балки покрупнее, и поэтому их нужно не так много – 2 краевые, одна центральная, и 2 промежуточные.
И здесь распорный принцип укладки стропил – то есть стропила опираются только на внешние стены опор. Единственной что здесь есть доска-ригель , которая дополнительно стягивает стропильную пару.
Вот на фото ниже еще каркас беседки для дачи, где крыша тоже укреплена РИГЕЛЕМ .
И вот здесь тоже – балки на которых лежит кровля покоятся на ФРОНТОНЕ. И тут обратите внимание. Фронтон, чтобы не прогибался подпирается коротеньким брусом-стойкой.
Крыша для беседки
СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №2
Много стропил с ригелями.
(+ схема соединения стропильных ног)
А вот еще одна интересная беседка для дачи, где стропильные пары тоже кладутся своими выпиленными пазами на боковые горизонтальные балки опоры.
У каждой стропильной пары набит РИГЕЛЬ (горизонтальная досточка чуть ниже верхушки стречающихся стпропил).
И тут на центральном фасаде – установлены 2 дополнительных серединных столба опоры – и они ВЫШЕ чем краевые столбы. И они дают добавочную опору для фронтонных стропил.
И вот тут давайте посмотрим как именно можно соединить СТРОПИЛЬНЫЕ НОГИ друг с дружкой – речь идет об узле (стыке двух концов стропил) на верхушке нашей крыши.
Вот ниже варианты таких узлов. Вы можете вбить гвозди – диагонально, чтобы стержень гвоздя входил в соседнюю стропильную ногу под углом. Гвозди вбиваем на расстоянии друг от друга, чтобы они не встретились, не пересеклись внутри.
И в дополнение прикручиваем НАКЛАДКУ между стропильными концами. Роль накладки может выполнить стальная крепежная пластина, или плоский кусочек дерева.
А еще соединение стропильных ног может быть выполнено методом ЛАПА В ЛАПУ, то есть стык в стык через запилы. Выпиливаем по краям стропильных ног прямоугольные углубления-запилы. И накладываем их друг на дружку – паз в паз. Закрепляем болтом и гайкой.
Крыша для беседки
СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №3
Коньковый прогон НА СТОЙКЕ.
А вот на фото ниже мы видим что стропила имеют дополнительную поддержку в виде длинной балки конька (коньковый прогон, называется такая центральная балка, под самой верхушкой крыши).
Эта верхушечная балка (коньковый прогон) лежит на маленьких столбиках из бруса – они стоят на переднем и заднем фронтоне крыши.
Давайте, я вот здесь покажу как это устроено. Ваши стропила могут крепиться к такой коньковой балке пазовым методом (как на чертеже ниже. А сам конек поддерживаться металлическим крепежным уголком.
А стропильные балки могут иметь соединение в стропильную пару, укрепленное тоже стальной перфорированной пластиной.
Еще раз чтобы было понятно – вот в такой навес под беседку для дачи тоже сделан с конструкцией бруса-стройки и конькового прогона. Построить навес, обшить стенки — получим беседку из бруса.
По такое схеме – с коньковым прогоном на столбике можно выполнить беседку из тесаного
(с природными неровностями) или оцилиндрованного
(то есть выровненного) бревна.
Пошаговый мастер-класс
крыши беседки
с коньковым прогоном.

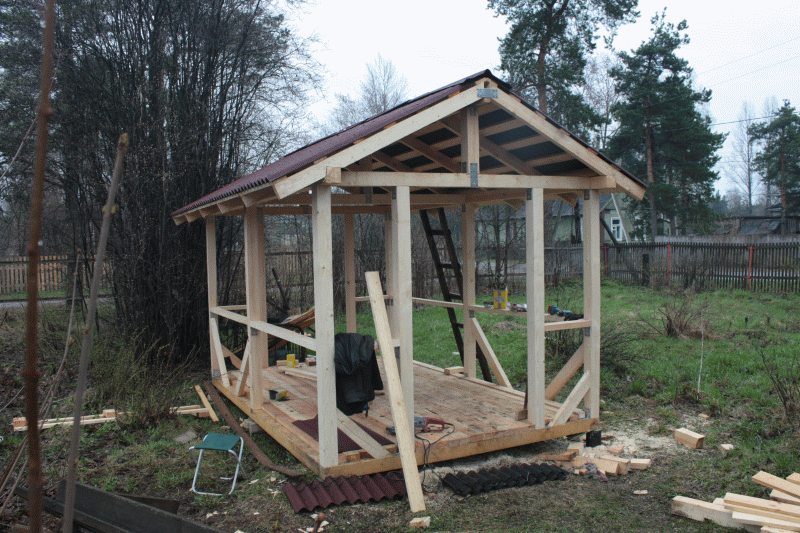

Вот пошаговые фото, устройства такой двускатной крыши на беседку для дачи. Вот мы видим что сначала делают каркас стен . Устанавливают точечный свайный фундамент . На него кладут балки НИЖНЕЙ РАМЫ. На раму устанавливают брусья-столбы (на стальной перфорированный крепеж). И на брусья-столбы кладут верхние горизонтальные балки.
На верхние балки периметра беседки – кладут ЗАТЯЖКИ (это поперечные опорные балки) – еще три штуки.
Всего получается 5 балок-затяжек. На каждую балку-затяжку ставим коротенький СТОЛБИК-СТОЙКУ. На эти столбики кладем длинный КОНЬКОВЫЙ ПРОГОН.
И уже на этот коньковый прогон начинаем укладывать СТРОПИЛА. Сначала фасадные – переднюю стропильную пару и заднюю.
И потом еще укладываем между ними 5 стропильных пар. Вот и все каркас крыши готов.
Вот еще ниже каркас беседки из бруса сделанный по такой же схеме устройства кровли. Как видите все одинаково — отличия лишь в размерах, в крутизне наклона крыши (то есть угол стропил).
ВСЕ МОЖЕТ БЫТЬ РАЗНОЕ — разный угол между стропилами, разная ширина, разная высота. Вам не нужны точные размеры — вы можете подбирать все длины исходя из материала (бруса и досок) которые у вас есть. Вы свободны в своей постройке — главное это понять СУТЬ, ОБЩИЙ ЗАКОН. Это как в сексе, суть действия ясна, остальное — на вашу фантазию.
И вот этот навес под деревянную беседку тоже по данному принципу сделан. Только тут совсем коротенький брусок-стойка, и он не стоит как столбик на поперечной балке – а НАДЕВАЕТСЯ НА НЕЕ, потому что сам внутри себя имеет глубокий паз-лапу. И этой лапой он надевается на опорную балку-затяжку фронтона (и крепится на четрые самореза).
И вот тут на фото беседки ниже, мы тоже видим столбик-опоры которые крепится этим же пазовым способом.
А еще фото ниже показывает нам вот что… Если вы хотите сделать не просто беседку для дачи, а крупный шатер под свадьбу… То такие опорные столбики могут быть ВО МНОЖЕСТВЕННОМ ЧИСЛЕ. На фото ниже их четыре – потому что центральная балка конькового прогона слишком длинная – и если бы она лежала только на краевых столбиках, то она бы прогибалась в своей середине (под тяжестью стропил).
По длине беседки набиваем поперечные БАЛКИ-ЗАТЯЖКИ. На них ставим стойки. И сверху кладем длинный коньковый прогон. И уже на него кладем стропила, а на стропила тонкие брусья обычных прогонов.
А еще, существует другой способ крепкой поддержки для коньковой балки . Вот на фото ниже мы видим. Что кроме опорной стойки на фронтоне, коньковый прогон держат еще слева и справа ДЛИННЫЕ УКОСИНЫ, которые идут наискосок — от опорных столбов, через горизонтальную балку фронтона и к самой коньковой балке под верхушкой крыши.
Это тоже хороший и относительно простой способ усилить опору для конькового прогода. Особенно если на нем лежат тяжелые стропила и кровля.
А еще коньковый прогон может лежать без подпорки в виде столбика-стойки. Для этого используют метод защемления . Когда на стропила с двух сторон набивается горизонтальный РИГЕЛЬ(под предполагаемым местом коньковой балки). На этот ригель кладется коньковый прогон, и сверху фиксируется тоже ригелем.
А вот еще способы укладки стропильных пар на КОНЬКОВЫЙ ПРОГОН. Видите, как много есть вариантов. Вы можете выбрать любой – из тех под который имеется материал и крепеж.
Ригель можно расположить НИЖЕ, чем сам коньковый пробег. И тогда между ригелем и коньковой балкой ВСТАВИТЬ ПОДПОРКУ-СТОЙКУ. На фото ниже она выделена темным цветом древесины.
Крыша для беседки
СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №5
Стропила на затяжках и подкосах.
А еще стропила, если они тяжелые усиливают дополнительными подпорками.
Каждое стропило внизу фиксируется балкой-затяжкой. На ней стоит столбик-стойка. И от стойки отходят, как лучи – влево и вправо диагональные ПОДКОСЫ. Их роль – не дать стропилам прогибаться под тяжестью крыши.
Такую конструкцию кровил С ПОДКОСАМИ используют в том случае, если у вас роль стропил исполняют не очень прочные тонкие брусья. И чтобы не дать им прогнуться их усиливают таким вот способом.
А чаще всего подкосины просто несут декоративную функцию – с ними крыша смотрится наряднее и солиднее. Получается симметрия и гармония узора.
Крепеж для такой конструкции тоже может быть не только надежным, но и декоративным – украшающим. Если у вас есть связи на металорежущем предприянии – то вы можете вырезать вот такие красивые перфо-пластины из металла.
По такому же принципу (схема та же) можно использовать не сроганый брус – а тесаное бревно.
Вот такие конструкции кровли для беседки своими руками я для вас разжевала. Как могла.
А теперь давайте посмотрим как своим умом и руками, можно облегчить себе труд по строительству такой деревянной беседки дял дачи.
По строительству беседки
С двухскатной крышей.
У вас, конечно еще есть куча вопросов, на которые я еще не ответила. Давайте разберем ключевые моменты строительства беседки своими руками, а именно…
- Какие существую виды узлов крепления стропил к опоре крыши.
- Как вообще поднять тяжелые стропила на крышу беседки.
- И какой вид кровельного покрытия выбрать под беседку своими руками.
Давайте разбираться.
Вопрос №1
КАК поднять стропила
на крышу беседки
Ответ, при помощи спецтехники, или вот так – волоком, по доскам, за веревку, своими руками.
Вопрос №2
Как закрепить стропильную ногу
на опорных балках.
Опорные балки для установки стропильных ног называются МАУЭРЛАТАМИ . Вот ниже я собрала несколько рисунков со схемами монтажа СТРОПИЛЬНОЙ ПАРЫ к боковой балке-мауэрату.
Способ монтажа с металлическим крепежом-скобой. Можно сделать это с ЗАПИЛОМ (выпелить в стропильной ноге выемку-паз). Или сделать на стропильной пятке обычный ровный срез – впритык к опорной балке.
Ниже мы видим еще способы – когда стропильная нога спиливается ровно КОСЫМ СПИЛОМ – ровненько под мауэрлат – и тогда здесь можно прикрутить тот же крепеж (что и на рисунке выше), либо на гвозди (схема по середине), или на скобу (третий рисунок ниже).
Можно воспользоваться крепежом НА СТАЛЬНЫЕ УГОЛКИ.
Тут тоже 2 варианта. Один с выпелинным пазом (запилом) в стропильной ноге. И второй вариант, где стропильная нога просто ложится сверху на мауэрлат – и зажимается горизонтальными ДОСКАМИ-ЗАТЯЖКАМИ. И именно эти затяжки крепятся уже уголками к мауэрлату.
А вот на фото ниже мы видим ПАЗОВЫЙ метод укладки стропил – вы можете выпелить в стропильной ноге ЗАПИЛ (подходящий под опорную балку). Или выпилить 2 запила – в стропильной ноге и в опорной балке.
А вот методы укладки стропильной ноги с фиксаципей на два гвоздя. С деревянной подложкой (тонкой досточкой) или треугольной деревянной подкладкой-пяточкой.
Есть еще интересный вид крепежа – СКОЛЬЗЯЩИЙ . Его придумали из тех соображений, что дерево – живой материал. А значит оно дышит – то набухает от влаги, то усыхает – да и со временем само по себе оно дает усадку которая может достигать 8%. И чтобы крепежные узлы не пострадали от таких перепадов – и придумана скользящее крепление стропил.
Ну а теперь давайте посмотрим как мы будем укладывать кровлю на нашу беседку.
КРОВЕЛЬНОЕ ПОКРЫТИЕ
Крыши беседки
Своими руками.
КРОВЕЛЬНОЕ ПОКРЫТИЕ ОНДУЛИН – мягкая бутимная черепица.
Если планируете укалдывать на на крышу мягкую кровлю в виде гибкой битумной черепицы, то крышу мы должны замостить полностью досками – сделать обшивку без зазоров.
На нее положить гидроизоляцию. И сверху пласты ондулина – начинаем с края крыши и потихоньку двигаясь к коньку крыши беседки. Вот на фото ниже виден принцип по которому укладываются слоя черепицы на беседку.
КРОВЛЯ ЛИСТОВАЯ
(Металлочерепица, металлопрофиль, шифер)
А вот на фото ниже мы видим процесс укладки листов металлопрофиля (ребристые пластины) или листов металлочерепицы). На фото ниже листы мелаллопрофиля (но и другой листовой материал укладывается по тому же принципу).
ВЫ можете класть листы кровли прямо на прогоны нашей крыши (балки, набитые на стропила).
Либо если вы хотите защитить вашу крышу от протекания (в том месте где шифер продырявится гвоздем), то можете перед листовым покрытием устлать всю крышу беседки ГИДРОИЗОЛЯЦИОННЫМ МАТЕРИЛОМ (любым, не обязательно дорогим, марочным). Рулон изоляции разворачиваем на крыши – как коврик. И сверху на стропила набиваем рейки – которые прижимают эту гидроизоляционную прокладку к стропилам беседки.
Потом поверх реек набивают уже ПРОГОННЫЕ РЕЙКИ – те на которые будет удобно прибивать кровельные листы. Или всю крышу обшивают доской – в том случае, если вы собираетесь укладвать на нее гибкий кровельный материал (типа ондулина).
Керамическую черепицу вы тоже можете укладывать на рейки подходящего ей шага (крепление на саморезы).
Как укрыть коньковый прогон крыши.
Зона верхушки крыши беседки – коньковая зона. Давайте посмотрим как ее можно покрыть. Если вы делаете кровлю шифером, то можете сделать как раньше все делали — коньковый край обивали листами оцинкованной жести (это гибкий металлический лист).
Чтобы было к чему его прибивать, можно в верхней части крыши – набить широкие досточки с двух сторон, и вверху по желанию уложить СЕРЕДИННУЮ РЕЙКУ, как это сделано на фото ниже.
При укладки черепицы – сверху на коньковый гребень крыши беседки — укладывают специальные коньковые элементы. Вот ниже на фото как раз мы это видим.
Керамическая круглая черепица – может сама стать кровельным элементом венца крыши беседки. Для этого круглые черепичины нужно положить впритык друг к другу вдоль конька . А чтобы швы между кусками круглой черепицы не протекали – перед укладкой накладывают рулонную гидроизоляцию . Или (если ее нет) можно по старинке класть на цементный раствор (замешивают такой же, как для кирпичной кладки). Фото крыши беседки с этим способом мы как раз видим чуть ниже.
А вот еще хороший момент — на фото ниже — обработка краев крыши – специальными профилями для кровли. Так верхние края беседки своими руками будут выглядеть идеально, как сделано у профессионалов (но это не обязательно, чисто по вашему желанию, и тещиному требованию).
Вот такие идеи и такие советы по строительству беседки с двухскатной крышей.
Сложного тут нет. Просто кропотливая работа. Простая, не быстрая – в несколько дней – работа.
Теперь вы можете начать… продолжить… и закончить.
- Про фундамент под беседку и установку опорных столбов –
- Статья про беседки с плоской крышей – вот
- Статья про кубические беседки-модули – здесь
Удачного вам дачного строительства беседок.
Ольга Клишевская, специально для сайта
