Строим самостоятельно дымоход из кирпича. Как сделать печную трубу (дымоход) из кирпича своими руками? Как правильно сложить дымоход

Нет ни одной печи без дымохода. Отвод угарного газа и дыма из топки - необходимое условие правильной работы печки. Из чего сделать трубу и как устроить её так, чтобы она служила долго и не создавала дополнительных проблем? Опытный печник не раздумывая ответит - из того же материала, что и сама печь. Связано это с тем, что у различных материалов отличается коэффициент теплового расширения. И если во время топки одновременно нагреваются кирпич и металл, то в месте их соединения со временем образуется щель. Через щель начинает сочиться дым, это нарушает слаженную работу печи, а также представляет серьёзную угрозу для жизни и здоровья домочадцев. Поэтому если вы хотите построить дымоход для кирпичной печи, делать это нужно тоже из кирпича.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, из кирпича имеет:

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

Конструкция дымоходной трубы и принцип работы

Классическая конструкция дымохода - это вертикальная башня, внутри которой расположено сквозное отверстие, соединяющее топку печи с открытым пространством вне дома. Согласно законам физики давление воздуха уменьшается по мере удаления от поверхности земли. Вследствие этого внутри трубы возникает тяга - стремление воздушной массы к движению снизу вверх. Если доступ воздуха снизу перекрыть, тяга пропадает. Поэтому в дымоход обязательно устанавливается дымовая заслонка или вьюшка, с помощью которой возможно регулировать тягу.

При помощи заслонки можно регулировать размер дымового канала, а следовательно, и тягу

Так как труба эксплуатируется в жилых домах, она не должна представлять опасности в пожарном отношении, поэтому кладку выполняют с учётом максимальной защиты от возможного возгорания. Среди печников утвердилась определённая терминология, которая отражает строение и функциональное назначение отдельных элементов трубы.

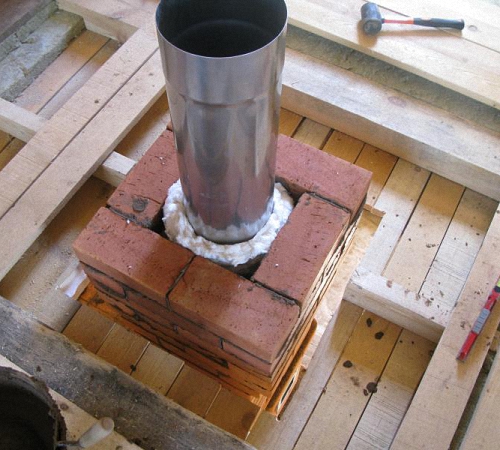

В некоторых случаях практикуется комбинированная конструкция трубы. Кирпичная кладка заканчивается на чердаке и далее к ней монтируется металлическая или асбестовая труба, выходящая на крышу. В таком случае отпадает необходимость в выдре, шейке и оголовке, что значительно экономит время и средства. При этом нельзя забывать, что площадь поперечного сечения металлической трубы не должна отличаться от поперечного сечения кирпичной в меньшую сторону. Хорошо зарекомендовала себя комбинация трубы из нержавеющей стали, вложенная в асбестовую трубу.

В верхней части дымохода, где температура дымовых газов не такая большая, можно сделать переход с кирпичной трубы на металлическую

И в том и другом варианте верхнее отверстие необходимо закрыть при помощи зонта (или дефлектора), который предотвратит прямое попадание дождя и снега внутрь трубы.

Расчёт основных параметров трубы

Все расчёты для дымохода должны выполняться на стадии разработки проекта печи. Выполнять проект должен квалифицированный инженер или мастер, хорошо разбирающийся во всех нюансах печного дела. Нельзя планировать размеры трубы в отрыве от размеров топки и теплообменника. Всё взаимосвязано и должно соответствовать одной цели - слаженной работе печного оборудования.

Если при постройке камина отсутствует «тело» печи, а топка напрямую соединена с дымоходом, то в русской печке дополнительно присутствуют обогревательные ходы в стенах, и не делать поправку на это невозможно. Наличие ходов изменяет тягу и удлиняет путь дымовых газов в несколько раз. Соответственно, дымоход должен создавать большее разряжение, чтобы движение газов было ускоренным, а сажа не оседала внутри хода. Отдельной темой может стать расчёт параметров дымохода в банной печи. Здесь важно, чтобы тяга не была чрезмерной, а сгорающее топливо успевало отдавать тепло внутрь парилки.

В задачу печника входит учёт не только внутренних, но и внешних факторов - расположения трубы по отношению к кровле, особенностей местного климата и даже влияния ландшафта.

На тягу дымохода могут влиять расположенные рядом высокие строения и деревья, а также неправильный выбор высоты трубы

Для газовых отопительных систем в связи с их повышенной пожарной опасностью расчёт параметров дымохода проводится специалистами, которые разрабатывают котёл. Размеры указываются в техническом паспорте и обязательны к исполнению.

В частном строительстве, где топка ведётся преимущественно твёрдым топливом (дрова, уголь, торф или топливные брикеты), можно придерживаться следующих правил, которые обеспечат правильную работу любой печи:

  • внутренняя площадь сечения дымохода прямоугольной формы в печах закрытого типа не должна превышать площади сечения поддувала;
  • внутренняя площадь сечения трубы в печах открытого типа и каминах рассчитывается в соотношении 1:10 по отношению к топке.

Считается, что если дымоходная конструкция имеет прямоугольную форму, соотношение короткой стороны к длинной должно быть равно 1:2. При этом минимально допустимый размер сечения канала - 14 х 14 см.

Размер стенки канала кирпичного дымохода не должен быть меньше 14 см

Важным фактором является высота трубы. Правильный расчёт позволяет:

  • оптимизировать работу дымохода и добиться лучших показателей КПД по теплоотдаче;
  • обеспечить безопасную эксплуатацию обогревательного прибора, исключить утечку вредных газов, обусловленную слабой тягой;
  • обеспечить пожарную безопасность - при чрезмерной тяге возможен вылет искр и снопов пламени из трубы.

В общем случае высота определяется в соответствии со СНиП 2.04.05–91:

  • минимальное расстояние от колосниковой решётки до верхней точки дымохода (без учёта защитного зонта) составляет 5 м;
  • оптимальное расстояние составляет 6 м.

Такие параметры обеспечивают устойчивую тягу, т. е. конструкция дымохода позволяет создать перепад давления, достаточный для эксплуатации печи в любое время года. Но в каждом частном случае необходимо также учитывать:


Существует такое неприятное явление, как обратная тяга. Этим термином обозначают движение дыма в трубе в обратном направлении - из дымоходного канала внутрь помещения. Причин этому может быть несколько, но основная - это неверное положение печной трубы. Как правило - заниженное.

Ошибка при выборе высоты дымохода часто приводит к появлению обратной тяги

Избыток тяги всегда можно устранить с помощью регулировки воздушного потока в зольнике и дымовыми задвижками. Недостаточная тяга усиливается несколькими способами:

  1. Наращиванием трубы.
  2. Чисткой внутренней поверхности канала дымохода.
  3. Установкой дефлектора.

Дефлектор не только увеличивает тягу, но и предохраняет канал дымохода от попадания влаги, мусора и поселения в нём птиц и летучих мышей.

По подсчётам специалистов с помощью установки дефлектора на печную трубу можно увеличить тягу на 15–20%

Видео: как рассчитать высоту дымохода

О том, какую трубу лучше выбрать для дымохода, а также о преимуществах и недостатках материалов узнаете в нашем материале: .

Изготовление дымохода из кирпича своими руками

Зная особенности устройства дымоходов и имея на руках готовый проект, можно приступать к самостоятельному возведению дымоотводящего канала.

Материалы и инструменты, необходимые для строительства дымохода

Для самостоятельного сооружения дымоходной трубы понадобятся следующие инструменты:

  • мастерок и молоток каменщика;
  • гидравлический уровень, отвес (или строительный лазерный уровень);
  • строительное ведро для замешивания раствора;
  • строительное правило, расшивка;
  • электрический миксер (можно обычную дрель с насадкой);
  • измерительные инструменты - рулетка, линейка.

Для строительства дымохода требуются стандартные инструменты из набора каменщика

В процессе кладки нужно делать из кирпича более мелкие строительные элементы - кирпичные пластины, четверть кирпича, половину и т. д. Опытный каменщик справляется с задачей одним выверенным ударом молотка. Начинающий печник, не обладающий такими навыками, может воспользоваться болгаркой с алмазным диском. С её помощью вырезка любой необходимой формы становится легкодоступной, хотя и сопровождающейся большим количеством пыли.

Некоторые печники с успехом используют для кладки шаблон, выполненный из дерева или металла. Шаблон позволяет строго придерживаться размеров, что особенно важно для внутреннего отверстия трубы.

Кроме этого, нужны будут материалы:

  • кирпич красный (ни в коем случае не белый - силикатный) полнотелый, пустотелый, шамотный, клинкерный;
  • цементная смесь (может быть готовая или приготовленная самостоятельно из песка, цемента и глины);
  • комплект дымовой задвижки или вьюшки;
  • металл листовой или кровельный.

Подготовительные работы перед изготовлением дымохода

Перед непосредственным началом работы по укладке кирпичной трубы необходимо провести определённые подготовительные работы:


Во время работы руки вступают в контакт с химически агрессивными растворами - для их защиты рекомендуется использовать защитные перчатки.

При выполнении работ на кровле необходимо соблюдать меры личной безопасности, а также использовать строительные леса и канатную страховку.

На строительной площадке всегда должна быть аптечка со средствами оказания первой помощи при ранениях и кровотечениях. Иногда печная труба располагается не в центре помещения, а соприкасается с несущей стеной. Такая ситуация часто наблюдается при строительстве каминов. В этом случае можно воспользоваться стеновой конструкцией печной трубы. Её заранее монтируют во время возведения капитальной стены. Здесь уместно отметить, что среди печников принята классификация дымоотводов по конструктивным признакам:

  1. Кирпичные надсадные. Дымоходы, установленные непосредственно на печную кладку.
  2. Кирпичные коренные. Трубы, расположенные отдельно от печи, стоящие на отдельном фундаменте. Имеют форму стояка.
  3. Сборные. Изготовленные из огнеупорного бетона отдельные блоки, которые складывают на месте установки дымохода.
  4. Стеновые. Встраиваются в несущую стену, значительно экономят площадь и объём помещений. Однако следует учитывать, что стеновые трубы нежелательно монтировать в наружных стенах. Соприкосновение с холодным наружным воздухом резко снижает КПД такого дымохода с точки зрения теплоотдачи.

В деревянных домах места примыкания трубы к горючим элементам здания сопровождаются утолщением в 1–1,5 кирпича. Во избежание воспламенения стыки дополнительно прокладывают асбестовыми или войлочными листами. Войлок предварительно вымачивают в жидком глиняном растворе.

Пошаговая инструкция по возведению дымохода из кирпича

Строительство дымохода заключается в проведении кирпичной кладки в строгом соответствии с планом расположения материала в каждом ряду - порядовкой. Этот план должен быть составлен при изготовлении проекта сооружение дымоотводящего канала.

Каждый ряд кладки дымохода имеет строго определённое расположение кирпичей

Можно лишь добавить, что для наилучшего скрепления кирпичей раствором рекомендуется придерживаться следующих монтажных установок:

  1. Раствор наносится слоем 1,5–2 см, кирпич смачивается и обмазывается раствором. После установки на место кладки кирпич прижимается вниз с таким расчётом, чтобы окончательная толщина шва составила 1 см.

    При укладке каждого кирпича необходимо проверять его положение по горизонали и вертикали, а также выдерживать толщину шва в 1 см

  2. По ходу кладки (через 5–6 рядов) рекомендуется делать швабровку - затирку швов между кирпичами внутри дымоходного канала. Гладкая внутренняя поверхность обеспечит хорошее прохождение отработанных газов, уменьшит риск образования налёта из сажи. Затирку можно производить мокрой тряпкой.

    Внутренние швы выравниваются и затираются раствором по ходу кладки

  3. Установка дымовой задвижки производится, как правило, между вторым и третьим рядом кирпичей. Но правило это не жёсткое - можно корректировать место установки по ситуации. Сразу после монтажа задвижку закрывают, чтобы цементный раствор не падал внутрь печи.

    На каждый дымовой канал ставится отдельная задвижка

  4. В наружной кладке - на крыше - используется раствор с повышенными характеристиками прочности и влагостойкости. Для этого пропорцию замеса меняют, увеличивая содержание цемента (вместо 1/4 делают 1/3). Причём цемент подбирается марки М 500 или М 600. Для оголовка часто используют не цементно-песчаный состав, а цементно-глиняный. Изготавливают его добавлением 1 л цемента на 10 л песчано-глиняного раствора, который применяется для кладки печи.

    При использовании пустотелого кирпича внутренние полости заполняются цементным раствором

  5. Важно соблюдать чистоту раствора. Недопустимо попадание в него мусора, особенно органического происхождения.
  6. Прямые участки дымохода выкладывают по отвесу. Для этого в каждом углу натягивают прочные шёлковые нити и выравнивают их по вертикали. Прямой угол контролируется при помощи угольника через каждые 4–5 рядов.

    Контролировать вертикальное положение стен дымохода удобно с помощью шнуров, натянутых в каждом из четырёх углов

Видео: дымоход для камина своими руками

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

  1. Главный враг кирпича - резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
  2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
  3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
  4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
  5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
  6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя - сушка древесины естественным способом - процесс длительный (от года до двух).

Чистка и ремонт дымохода

Для очистки трубы применяются как традиционные способы, так и современные, основанные на достижениях технического прогресса.

Испокон веков обслуживанием печей занимались люди, профессия которых называлась трубочист. Сегодня найти профессионального трубочиста проблематично. На смену им пришли химические средства, которые, впрочем, тоже зачастую называются «Трубочист».

Найти профессионального трубочиста сегодня очень сложно, эта профессия ушла в прошлое

Так, хорошо себя зарекомендовало средство под названием «Полено Трубочист». В его состав входят соли медного купороса и другие активные химические соединения. Сгорая в топке, пары этих веществ вступают во взаимодействие с нагаром, осевшим на стенках трубы. Под действием тепла реакция продолжается несколько недель и приводит к тому, что твёрдая структура сажи рассыпается и, попадая снова в топку, сгорает. Как заявляют производители, применение «чудо-полена» дважды в год позволяет полностью удалять сажу из трубы. Следствием этого является хорошая тяга и высокий процент теплоотдачи печи.

Производители средства «Полено Трубочист» заявляют, что его применение два раза в год позволяет полностью очистить дымоход от сажи

Из народных средств можно отметить такие эффективные способы профилактики, как сжигание соли или соды один раз в 2 месяца (примерно 0,5 кг за одну топку). Порошок засыпается в топочную камеру в момент, когда дрова хорошо разгорелись и температура максимальная. После этого нужно плотно закрыть все дверцы, так как реакция может быть довольно бурной.

Хорошо помогают очистить дымоход сухие осиновые дрова. Дело в том, что осина горит с большим выделением тепла, языки пламени длинные и глубоко проникают внутрь ходов.

Если нет осины или соды, можно воспользоваться картофельными очистками. Для этого нужно накопить около половины ведра кожуры картофеля. При сжигании в топке выделяющиеся вещества связывают сажу и заставляют её сгорать до конца.

Температура горения осиновых дров достигает 800 градусов, поэтому сажа на стенках дымохода выгорает

Выполняя работы по установке дымоходов, особенно на участке монтажа шейки, выдры и оголовка, следует тщательно соблюдать нормы техники безопасности. Если работать аккуратно и соблюдать необходимые инструкции и технологии, кирпичный дымоход вполне можно сложить своими руками.

Выбор в качестве дымохода для печки именно кирпичного устройства обусловлен прежде всего его отличной тягой и презентабельным внешним видов. Кроме того, такой дымоход прослужит его владельцу намного дольше аналогов из металла или труб. Обустройство кирпичного дымохода требует соблюдения тончайших технологических нюансов, связанных с кладкой. О том как выложить дымоход из кирпича качественно рассмотрим далее.

Дымоход из кирпича: требования, размер, конфигурация

Дымоход является самой важной частью отопительной системы, ведь именно от его качества зависит правильное функционирование всего оборудования. Главная функция качественного дымохода - отвод продуктов, которые образовались в процессе горения и обеспечение высокой тяги, способствующей сгоранию топлива.

Дымоход из кирпича отличается прежде всего дешевизной, прочностью и хорошими эксплуатационными характеристиками. Кирпич хорошо переносит как низкие, так и высокие температуры.

Именно правильный расчет дымохода обеспечивает комфортные условия, для людей, которые проживают в здании. Качественный дымоход способен снизить уровень топлива, нужный для отопления печки, кроме того, от него зависит пожарная безопасность и качество воздуха в помещении.

Каждое оборудование, подключаемое к дымоходу должно отвечать таким требованиям:

  • обеспечение защиты от возгорания - дымоход должен отличаться высоким уровнем пожарной безопасности, минимальное расстояние между дымоходом и стеной должно быть минимум 38 см, кроме того, на участках, где дымоход проходит через перекрытия, необходимо сооружение специальных расширений;
  • значение высоты значительно сказывается на тяге, правильно определенная высота дымохода значительно улучшает тягу и процедура сгорания топлива проходит с высокой продуктивностью, минимальная высота дымохода составляет 500 см;
  • толщина дымохода - параметр, который обеспечивает пожарную безопасность в помещении, чем толще дымоход, тем меньше он нагревается, оптимальный параметр толщины дымохода составляет 100 мм;
  • в соотношении с внутренним сечением дымохода, он должен быть выложен таким образом, чтобы не получались перепады, по внутреннему размеру.

Учтите, что каждый дымоход является индивидуальным, его расчеты производятся в соотношении с индивидуальными особенностями помещения, но все же каждый дымоход, выполненный из кирпича, должен быть герметичным и иметь гладкую внутреннюю поверхность.

Дым, движется внутри дымохода спиралеобразно, поэтому чаще всего дымоход имеет именно круглую форму. Хотя, кирпич не позволяет соорудить дымоход в такой форме. Чаще всего, дымоход, выполненный из кирпича, имеет форму прямоугольника или квадрата.

Хотя, угловые участки дымохода являются местами, препятствующими нормальному движению дыма в системе. С помощью штукатурной смеси, выравнивающего значения удается сгладить поверхность дымохода таким образом, чтобы он внутри получился круглым.

Учтите, что качество работы должно быть на высочайшем уровне, так как штукатурка, из-за перепада температуры склонна к осыпанию. Размер дымохода значительно отражается на качестве тяги. Кроме того, дымоход должен гармонировать с общим экстерьером помещения. На маленьком доме, слишком большой по размерам дымоход, будет смотреться некрасиво.

Оптимальным считается размер дымохода 26х13 см, Данная конструкция сооружается при кладке каждого ряда из пяти кирпичей. Хотя возможен вариант изготовления дымохода и большего диаметра, но для этого, потребуется потратить больше усилий.

Кладка трубы дымохода из кирпича

Начинать кладку необходимо сверху печки, перед этим, на ее поверхность устанавливается насадная труба. Для ее строительства потребуется соблюдать перевязку между рядами.

Кирпич укладывается таким же образом, как и во время строительства стены. Но, все же существуют определенные особенности кладки дымохода из кирпича:

1. Следите за горизонтальностью каждого из рядов, регулярно проверяйте его на ровность. Кроме того, необходимо следить и за вертикальностью всей конструкции.

2. Для обеспечения прочного сцепления между кирпичами, рекомендуется в качестве раствора использовать состав из глины, цемента и песка. Соотношение песка с цементом составляет два к пяти, а глины необходимо она часть.

3. Раствор наносится на кирпич толщиной от пяти до десяти миллиметров. Если слой раствора будет слишком толстым, то конструкция будет менее прочной, так как перепады температуры приведут к его раскрошению.

4. Еще одним важный аспектом является правильная заделка стыков между кирпичами. Если пренебречь этой процедурой, то искры из дымохода будут попадать в помещение.

5. В процессе кладки пользуйтесь только целыми кирпичами, если требуется установить определенную часть кирпича, то слой раствора для ее укладки должен быть минимальным.

Какой кирпич для дымохода нужно использовать

Для сооружения дымохода из кирпича потребуется наличие всего лишь двух основных материалов в виде кирпича и раствора. Предлагаем ознакомиться с рекомендациями по выбору материалов для строительства дымохода:

1. Выбор кирпича должен осуществляться с особой серьезностью. Материал должен быть огнеупорным и высококачественным. Минимальное значение марки 200. По внешнему виду кирпич должен иметь ровные края, четкую прямоугольную форму, хороший обжиг и быть достаточно прочным. Оптимальный размер кирпича для обустройства дымохода составляет 25х12х6,5 см.

2. Следующий момент - изготовление раствора. Чтобы соорудить прочный дымоход потребуется наличие раствора, в составе которого присутствует воды, песок, глина и цемент. Высококачественный раствор содержит в себе песок мелкой фракции с маленькими зернами. В противном случае, толщина слоя раствора увеличивается, а качество и прочность дымохода - снижается. Особое внимание следует уделить глине, она не должна содержать посторонних примесей, а вода для приготовления раствора должна быть чистой и обладать мягкостью.

Печная кровля примыкает к дымоходу с помощью специального материала, который гидроизолирует данный участок. Чтобы обеспечить защиту помещения от попадания влаги и атмосферных осадков с внешней стороны дымохода изготавливается утолщение, называемое выдрой.

Если выдра отсутствует, то используется материал в виде оцинкованного железа, который монтируется на кровлю специальным образом.

Если следовать ранее приведенным советам и рекомендациям, то дымоход из кирпича получается качественным и долговечным. Однако, существуют определенные моменты, в которых неопытные строители чаще всего допускают оплошности, о них и поговорим далее.

Первая и самая распространенная ошибка - маленькая труба. Она приводит к тому, что в печке или другом отопительном приборе отсутствует тяга. Такой дымоход не способен нормально функционировать. Поэтому, перед проведением работ по обустройству кирпичного дымохода, следует внимательно изучить рекомендации по определению оптимальной длины трубы дымохода, которая способна обеспечить хорошую тягу.

Не соблюдение пропорций для приготовления раствора приводит к тому, что чистка дымохода затрудняется, а раствор со временем осыпается. Чем равномернее расположенный внутренний канал дымохода, тем качественнее из него выводится дым и все продукты сгорания. Если канал выполнен некачественно, то дым проникает в помещение, а это грозит жителям дома отравлением.

Старайтесь обеспечить максимальную вертикальность дымохода, избегайте слишком длинных горизонтальных участков. Если планируется обустройство отклонения дымохода, то на участке до 100 см, дымоход должен отклоняться не более чем на тридцать градусов.

Как сделать дымоход из кирпича: конструктивные особенности дымохода

Перед изготовлением кирпичного дымохода следует тщательно изучить его конструкцию. Первым элементом дымохода является труба, устанавливаемая на плечах. Она имеет задвижку. Для выкладывания трубы кирпичи следует перевязывать.

Если отсчитать от потолка 5-6 рядов кирпича, то на этом этапе следует обустраивать шейку распушки. Данный элемент является неким уширением, хот, по диаметру внутри, оно такое же как и дымоход. Диаметр наружной часть данного элемента уменьшается на 30-35 см.

Дымоход, располагающийся на чердаке называют стояком, данный участок проходит аж до кровельного основания. Следующим разделочным элементом является выдра, она расширяется с каждой стороны минимум на 100 мм. Именно этот фрагмент дымохода препятствует попаданию атмосферных осадков во внутрь помещения.

После выдры следует обустройство шейки, размер которой сход с сечением дымохода. Завершающий фрагмент дымохода - обустройство оголовка, на котором устанавливается деталь в виде дефлектора или металлического колпака. Таким образом, дымоход получает защиту от снега, дождя или ветра. Кроме того, данные элементы значительно улучшают тягу.

Поэтапное сооружение дымохода из кирпича своими руками

Предлагаем разделить работу по кладке дымохода из кирпича на несколько этапов:

1. Подготовительный этап.

Для начала следует рассмотреть схемы дымоходов из кирпича и выбрать оптимальный вариант, который подойдет под индивидуальные параметры помещения и отопительного оборудования. При наличии обычной дровяной печки потребуется тщательно разработать каждый из рядов кладки. А если печь газовая, то внутри дымохода нужно установить металлическую трубу.

Перед началом кладки дымохода, следует произвести установку прямоугольного фундамента. Для его сооружения потребуется полнотелый кирпич или бетон с наличием металлической арматуры. Минимальная высота фундамента составляет 300 мм, а ширина - на 150 мм больше самого дымохода.

2. Следующий этап предполагает непосредственные работы по кладке дымохода из кирпича своими руками.

Для этих работ и потребуется специальная схема, согласно которой производится кладка каждого кирпича. Для выкладывания дымохода следует использовать красный или огнеупорный кирпич. Если температура в дымоходе будет слишком высокой, то для соединения кирпичей, рекомендуется использовать специальные растворы огнестойкого назначения. В противном случае, достаточно использования раствора цемента с известью или цемента с глиной.

Для того, чтобы отрезать определенную часть кирпича следует использовать шлифовальную машинку, а отметки наносятся при помощи маркера. Прочность дымохода напрямую зависит от толщины слоя, чем она тоньше, тем прочнее и надежнее дымоход.

Чтобы сформировать выдру или другие участки подобного назначения достаточно применения металлических прутов, которые монтируются по каркасу конструкции. Учтите, что прутья не должны находиться по диаметру дымохода, так как они станут препятствием на путы отвода продуктов сгорания. Кроме того, следует учесть тот момент, что высока и ширина дымохода зависит от толщины раствора, который наносится на кирпич.

Кроме того, в процессе изготовления дымохода из кирпича для котла следует изготовить специальные отверстия, которые упростят процедуру его чистки. Стену, внутри дымохода должны отличаться особой ровностью. Для этого, они должны быть отделаны с помощью штукатурки. Таким образом, на стенках не будет собираться сажа, которая отрицательно сказывается на качестве работы дымохода.

3. Завершающий этап изготовления дымоходов для печей из кирпича.

Если возведение дымохода проводится непосредственно в близости со стеной, то для повышения его устойчивости следует зафиксировать его на ней с помощью стальных анкеров с интервалом в 25 см. В местах соединения дымохода, потолка и кровли следует уложить ткань на основе асбеста или стекловолокна. Хотя нагревание кирпича производится довольно медленно, все равно необходимо снизить возможное возгорание. Еще одним важный моментом является тот факт, что минимальное значение высоты дымохода, возвышающегося над кровлей составляет - 300 мм.

Для повышения привлекательности кирпичного дымохода снаружи здания, необходимо провести его теплоизоляцию и отделку. Выбирайте теплоизоляционные материалы, которые отличаются хорошей устойчивостью перед высокими температурами и влагой. Теплоизоляция, поможет избежать скопления конденсата в дымоходе из-за перепада температуры. В качестве отделки рекомендуется использовать кирпич облицовочного назначения или специальные кровельные материалы.

Дымоходы из кирпича видео:

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

  • Насадная труба . Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.

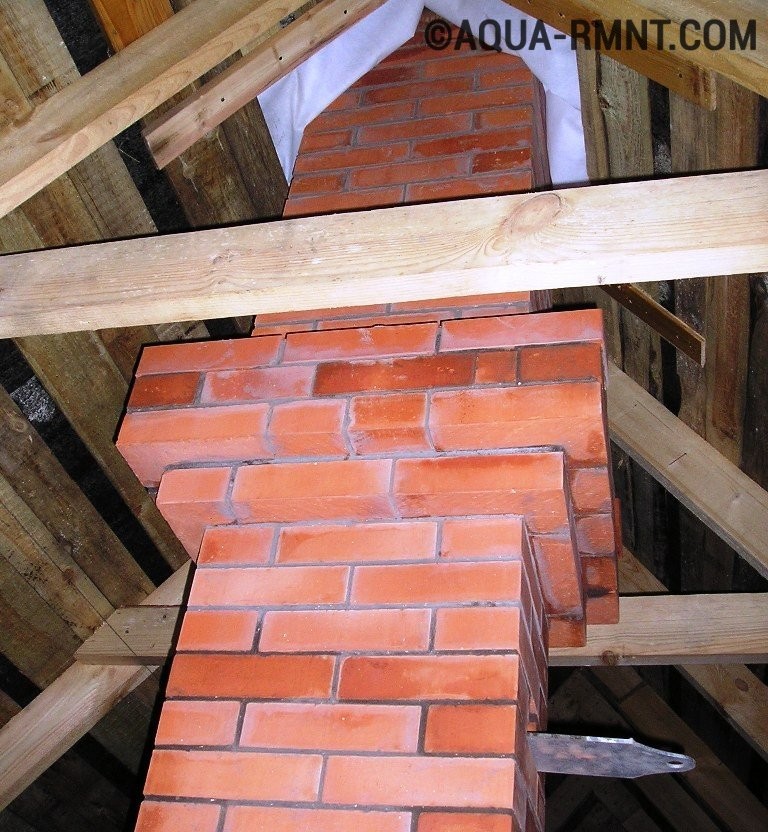

  • Распушка . Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
  • Стояк . Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
  • Выдра . Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
  • Шейка . Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
  • Оголовок . Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают , чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:


Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:


Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:


Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

Дымоход частного дома может быть изготовлен из совершенно разных материалов. Это может быть и металл, и пеноблоки, и кирпич. Традиционным всё же считается использование огнеупорного красного кирпича.

Специфика дымоходов из кирпича

В современных частных домах можно встретить камины, печи и котлы. Для обеспечения безопасного вывода продуктов горения часто устраивают дымоход из кирпича. Используется такая конструкция исключительно для единичных печей и котлов.

Дымоход из красного кирпича считается самым популярным способом организовать вывод продуктов сгорания твердотопливных печей и котлов

Кирпичные дымоходы независимо от их формы и конструкции имеют несомненные преимущества, чем и обусловлена их большая популярность:

  1. Устойчивость к высоким температурам. Кирпич, который используется для кладки дымохода, способен выдерживать температуру около 1000 o C, в то время как температура в топке камина не превышает 750 o C.
  2. Высокий уровень КПД. Кирпич способен аккумулировать тепло.
  3. Невысокая стоимость.
  4. Эстетичность. Дымоход из кирпича гармонично впишется в экстерьер любого дома независимо от его стилевого направления.

При подборе материала для сооружения печной трубы своими руками стоит помнить и об отрицательных качествах. К ним относятся:

  1. Неоптимальная форма канала дымоотведения. Наличие углов может стать причиной замедления вывода продуктов горения.
  2. Наличие шероховатостей на внутренних стенках, благодаря чему сажа будет интенсивно оседать на них, а значит, рабочее пространство будет уменьшаться и тяга ослабевать.
  3. Большой вес. Для возведения кирпичного дымохода обязательно нужно заложить фундамент.

Кирпичный дымоход состоит из нескольких типовых элементов, устройство каждого из которых является обязательным

Кирпичный дымоход имеет типовую конструкцию. Он состоит из:

  • шейки печи, которая представляет собой часть дымохода, находящуюся между печью и разделкой. Здесь находится задвижка, которая служит средством контроля тяги и горения топлива;
  • распушки (иное её название разделка), которая располагается на проходе перекрытий - части дымохода, призванной защищать перекрытие от высокой температуры. Именно поэтому стенки распушки делаются немного толще, чем в других частях дымохода (рекомендуемая толщина около 35–40 см);
  • стояка дымохода, который расположен под крышей;
  • выдры, расположенной на крыше и служащей для защиты всей конструкции от осадков и конденсата;
  • шейки трубы, которая выкладывается над выдрой и внешне напоминает стояк;
  • оголовка - небольшого расширения, которое располагается над шейкой трубы. На него монтируется колпак, преграждающий путь мусору (дополнительно можно установить дефлектор для повышения тяги).

Как выбрать кирпич

К выбору кирпича нужно отнестись со всей ответственностью, поскольку именно от этого зависит эффективность устройства дымоходной трубы. Помните, что для каждой части трубы подойдут разные типы кирпича:

  1. Красный шамотный или керамический кирпич является хорошо обожжённым. Этот вид имеет ровные края, чёткую прямоугольную форму. Определить его можно и по стуку. Вы должны услышать своеобразный металлический звук. Использовать красный шамотный кирпич рекомендуется для кладки всех частей дымохода, при этом лучше выбирать марку не меньше 200.
  2. Розовый кирпич. Является немного недожжённым. При постукивании слышен глухой звук. Подойдёт для кладки тех частей конструкции, которые менее важны в функциональном плане.

    Розовым кирпичом можно выкладывать менее значимые в функциональном плане части дымохода

  3. Тёмно-коричневый кирпич является пережжённым. Его можно использовать только для основания трубы.

    Коричневый кирпич обычно имеет невысокое качество и может применяться только для основания трубы

Идеальными параметрами кирпича считаются размеры 25*12*6,5 см.

Ни в коем случае не используйте пористый, облегчённый или пустотелый кирпич для постройки дымохода.

Нужно выбирать и рабочий раствор. Он отличается в зависимости от части кладки:

  • для части трубы выше крыши можно использовать цементно-песчаную смесь;
  • кладка кирпича под кровлей возможна только с применением известкового раствора с долей цемента.

Кладка дымохода

Во время кладки рекомендуется руководствоваться требованиями по устройству кирпичных дымоходов. От этого полностью зависит безопасность в доме, комфорт нахождения в жилище, расход топлива, чистота и безопасность воздуха. Дымоход должен отвечать следующим критериям:


Есть и другие требования, игнорирование которых недопустимо:

  1. При строительстве дымоходной трубы из кирпича нужно руководствоваться требованиям пожарной безопасности, которые гласят, что стены с легковоспламеняющимися материалами должны располагаться на расстоянии не менее 38 см от внешней стороны трубы. В перекрытиях необходимо сделать защитные утолщения.
  2. Высота дымохода должна быть не менее 5 м, считая от фундамента.
  3. При возведении дымохода в жилом доме нужно следить за толщиной его стенок. Они должны быть не менее 10 см.
  4. Ни в коем случае нельзя менять площадь внутреннего канала дымохода. Она должна быть постоянной на всём его протяжении.
  5. Один дымоход может использоваться только для одной печи.
  6. Устанавливать дымоход внутри внешней стены можно лишь в том случае, если сама стена изготовлена из огнеупорного материала. При этом она должна быть утеплена со стороны улицы.

Требуемые инструменты и материалы

Из стройматериалов нужны только кирпич, глина и песок. Из инструментов вам понадобятся:

  • молоток, в том числе и с резиновой насадкой;
  • метровая рулетка;
  • водяной уровень;
  • турбинка;
  • кельма;
  • 2–3 ведра;
  • миксер или дрель с соответствующей насадкой;
  • сито с мелкими ячейками.

Пошаговое руководство по изготовлению кирпичного дымохода

Если следовать чёткой инструкции, изготовить дымоход из кирпича можно без посторонней помощи. Нужно выполнять все работы в определённой последовательности:

  1. Определение формы и параметров трубы. Дым в печной трубе движется по спирали, поэтому рекомендуется сделать внутреннее сечение круглым. Однако в кирпичных трубах это невозможно. Поэтому кладку делают прямоугольной формы, но при этом стараются максимально скруглить внутренние углы с помощью специальной выравнивающей смеси. Для этой цели не подойдёт штукатурка, поскольку из-за перепадов температур она может попросту осыпаться. Размер дымохода зависит от габаритов дома и от типа используемой печи. Например, для русской печи труба должна быть размером 26*26 см.

    При строительстве внутреннего дымохода необходимо соблюдать минимальные расстояния от его стенок до поверхностей, отделанных горючими материалами

  2. Замес раствора. Используйте глину без примесей и речной песок. Желательно, чтобы глина добывалась с глубины не менее полутора метров:
  3. Кладка нижней части конструкции. Сначала необходимо обустроить надсадную трубу. Она строится таким образом, чтобы чётко были соблюдены кирпичные перевязки. Располагается она над печкой, имеет форму прямоугольника высотой примерно 4–6 кирпичей. В конструкции обязательно нужно оставить дымовой колодец. Труба не должна доходить до перекрытия на 6 рядов кирпичной кладки.

    Надсадная труба кладётся по схеме порядовки, соблюдая перевязку в каждом ряду

  4. Строительство распушки и ствола дымовой трубы. Высота шейки приблизительно 5 кирпичей, при этом размер самого дымового канала 13*26 см, наружные же размеры 59*45 см. Можно использовать нецелый кирпич. Внутри канала нужно устанавливать так называемые кирпичные пластины, которые служат для удержания формы дымохода. Далее кладка идёт в соответствии со схемой порядовки:
  5. Кладка дымохода поверх крыши. На этом этапе обустраивается выдра. Она состоит из 9 рядов, каждый последующий должен увеличиваться на четверть кирпича. Следите, чтобы внутренний канал не сужался и не расширялся. Порядок кладки:
    • начиная с 3-го ряда ширина выдры должна увеличиваться за счёт выдвинутых кирпичей;
    • с 4 по 6-й ряд боковые выступы удлиняются;
    • 8 и 9-й ряд полностью завершают конструкцию печной трубы и образуют все выступы дымохода;
    • далее приступают к обустройству шейки дымохода, высота которой составляет от 5 до 8 рядов;
    • заканчивают кладку обустройством оголовка таким же образом, как и на распушке;
    • в конце монтируют флюгарку или колпак.

Видео: как легко сделать кирпичный дымоход

Как отделать кирпичную трубу на крыше

Отделка дымохода выполняется для того, чтобы сделать конструкцию более привлекательной. До этого необходимо выполнить теплоизоляцию. Для утепления лучше приобретать материалы, устойчивые к высоким температурам и влаге. Они помогут избежать появления конденсата в зимний период из-за перепада температур. Для отделки вполне подойдёт и облицовочный кирпич, и специальный кровельный материал.

Особое внимание необходимо уделить заделке места примыкания трубы к кровле. Фартук можно изготовить из:

  • свинцовой или алюминиевой гибкой ленты;
  • оцинкованного металла с полимерным покрытием.

Фартук нужно монтировать вокруг всей трубы в два слоя, при этом нижний слой должен заводиться под кровельный материал, а верхний монтироваться поверх него. Для закрытия верхнего слоя фартуком идеально подойдёт специальная гидроизолирующая плёнка и профили из металла. Край фартука должен входить в паз, находящийся по периметру трубы, а место стыка - заполняться полимерным или силиконовым герметиком.

Швы в месте выхода трубы наружу изолируются при помощи двухслойного фартука

Видео: монтаж примыкания к трубе

Правила эксплуатации дымоходов из кирпича

Кирпичный дымоход относится к капитальным конструкциям с длительным сроком службы. Особое значение для его исправной работы имеет периодический уход. Прежде всего, это касается правильного введения дымохода в эксплуатацию. После окончания монтажных работ необходимо просушить кладку при невысокой температуре, для чего рекомендуется несколько раз протопить печь с использованием небольшого количества дров. Это позволит всем элементам дымохода равномерно просохнуть.

При дальнейшей эксплуатации нужно:

  1. Наблюдать за состоянием фундамента, поскольку он может начать разрушаться и стать причиной перекоса дымохода. При обнаружении трещин необходимо проводить его реставрацию с использованием бетонно-цементной смеси.
  2. Проводить осмотр дымохода не реже одного раза в год.
  3. Наблюдать за состоянием оголовка, поскольку на него одновременно действует высокая температура дымовых газов и низкая температура окружающего воздуха. Если оголовок деформируется или разрушится, то осадки и мусор будут попадать в дымоход и постепенно разрушать его конструкцию.
  4. Чистить дымовой канал. Периодичность чистки зависит от регулярности использования дымохода. Если он работает только на протяжении одного сезона в год, то проводить чистку можно раз в три года, а если печку топят чаще, то чистить нужно раз в год.

Если кирпичный дымоход эксплуатируется по всем правилам и вовремя чистится, он может прослужить до полувека без ремонта.

Эффективность и безопасность отопительного оборудования – печи и котла, – принцип действия которого основан на сжигании топлива, определяется состоянием и техническими параметрами дымохода. Самой востребованной и надежной конструкцией для частных домовладений и бань является кирпичный дымоход. Он отличается привлекательным внешним видом, хорошей тягой и простотой эксплуатации.

Качественное возведение дымохода предусматривает строгое соблюдение всех этапов технологического процесса, который связан с кирпичной кладкой.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

  1. Монтаж элементов дымохода начинается снизу вверх.
  2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
  3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
  4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
  5. Тройник монтируется на кронштейн-опору.
  6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
  7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
  8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
  9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
  10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

  1. Балкой с перекрытием.
  2. Распушкой.
  3. Трубным стояком.
  4. Стропилами.
  5. Кровлей.
  6. Выдрой.
  7. Обрешеткой.
  8. Цементным раствором.
  9. Шейкой трубы.
  10. Оголовком.
  11. Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Расчет параметров кирпичного дымохода

Для качественного монтажа дымоотводной системы требуется предварительный расчет основных параметров – высоты трубы и сечения канала для отвода газов. Это позволит обеспечить отличную тягу и безопасную эксплуатацию конструкции.

Высота трубы

Данный параметр определяется на основании технических требований:

  • Минимально допустимый перепад высоты между решеткой колосника и оголовком – 5 метров.
  • Если крыша выполнена из воспламеняющихся материалов, высота дымоходного оголовка составит 150 см; при настилке кровли из негорючего материала высота составит 50 см.

Наличие парапета или конька не должно создавать помех для безопасной эксплуатации дымохода. Для этого соблюдаются следующие правила:

  • При расположении трубы на расстоянии 150 см от конька или парапета ее возвышение над ними составляет 50 см.
  • При удалении оголовка дымохода от парапета и конька на расстоянии от 150 до 300 см не требуется дополнительного возвышения.
  • При удалении оголовка от края кровли на 300 см он может быть расположен ниже конька на высоту по наклонной прямой с углом в 12 градусов.

Если на территории участка расположено высокое строение, дымоход должен быть на 50 см выше его крыши.

Сечение канала

Если дымоход обустраивается для металлической печи или для твердотопливного котла, тогда расчет подходящего сечения проводится с учетом рабочей мощности оборудования:

  • Мощность – до 3,5 кВт, сечение – 14×14 см.
  • Мощность – от 3,6 до 5,1 кВт, сечение – 14×20 см.
  • Мощность – от 5,1 до 6,9 кВт, сечение – 20×27 см.
  • Мощность – от 7,1 кВт, сечение – 27×27 см.

Данные о мощности заводского отопительного оборудования указаны в техническом паспорте. Для самодельных устройств подобный параметр рассчитывается по формуле:

W = V×0,63×0,8×E/t, где

W – мощность отопительного оборудования (кВт).

V – объем топочного отделения (куб. м).

0,63 – коэффициент средней загрузки топочного отделения.

0,8 – коэффициент, определяющий часть топливного материала, который сгорает полностью.

Е – тепловая энергия топливного материала (кВт×ч/куб. м).

T – длительность горения одной загрузки топлива (час).

Тепловая энергия зависит от типа древесины и степени ее влажности.

Виды кирпича

Эксплуатация дымохода из огнеупорного кирпича осуществляется в особых условиях с перепадами температур, поэтому для его возведения необходимо использовать строительный материал лучшего качества. От правильного выбора зависит безопасность и надежность сооружения, стойкость конструкции к растрескиванию и деформации, снижение рисков создания пожароопасной ситуации.

Первосортный

Полнотелый огнеупорный кирпич производится из высококачественной глины путем длительного обжига при высоких температурах. Для него характерными являются следующие признаки:

  • Плотность расходного материала, отсутствие пористости, инородных включений.
  • Гладкая и ровная поверхность без деформаций, выбоин, трещин и прочих визуальных дефектов.
  • При постукивании появляется четкий и приятный звук.
  • Обладает высокой морозостойкостью и прочностью.
  • Имеет привлекательный красный цвет с легким желтоватым оттенком.

Второсортный

Кирпич получается при недостаточном обжиге глины, поэтому для него характерным является:

  • Глухое и короткое звучание при постукивании.
  • Пористость и незначительная плотность структуры.
  • Присутствие различных деформаций и дефектов на поверхности.
  • Ненасыщенный оранжевый или охристый оттенок.

Кроме того, такой материал обладает низкой теплоемкостью, морозостойкостью и долговечностью.

Третьесортный

Кирпичи третьего сорта отличаются низким качеством и пережженной структурой. Они имеют следующие особенности:

  • Слишком высокий и звонкий звук при постукивании.
  • Пористая структура с незначительной плотностью.
  • Наличие существенных визуальных дефектов и изъянов.
  • Насыщенный красный и коричневый оттенок.

Пережженные блоки не способны выдерживать существенные механические нагрузки, поэтому склонны к растрескиванию и деформации. Кроме того, они не переносят чрезмерного нагрева и охлаждения.

Для возведения дымоходной трубы используется строительный материал первого сорта марок М 150 и 200.

Раствор для кладки кирпичного дымохода

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

  1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
  2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
  3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
  4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

  1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
  2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
  3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
  4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Печная труба на крыше

Важный этап возведения дымохода – гидроизоляция трубы при прохождении кровельного покрытия.

Часто для этих целей используется сборный металлический короб, нижняя часть которого подшивается огнеупорным материалом, а внутреннее пространство заполняется тепло- и гидроизоляционной прослойкой.

Снаружи кровельная проходка защищается водостойкой гидроизоляцией на эластичной основе. Она обладает высокой гибкостью и способна принимать любую заданную форму. Монтаж осуществляется при помощи битумной мастики или кровельных саморезов.

При соблюдении строительной технологии можно получить безопасный, надежный и долговечный дымоход. Обладая необходимыми знаниями и минимальным опытом работы с кирпичом, можно самостоятельно организовать качественную дымоходную систему без привлечения сторонних специалистов.
