Устройство теплого плинтуса из водяного отопления. Плинтусное отопление — стоит делать или нет? Оправдана ли установка теплого плинтуса водяного: цена за метр

03.11.2019

На нашем рынке новинкой в решении задач обогрева стала новая система, обеспечивающая отопление – тёплый плинтус, хотя в Европе она известна уже два десятка лет и считается там довольно эффективной. По периметру помещения монтируется плинтус из металла, а внутри него расположен нагревательный элемент. Обогрев здесь осуществляется за счёт теплового излучения. Данная система может дополнять обогрев радиаторами или даже быть единственным источником тепла в частном доме или квартире.

Принцип работы теплого плинтуса
Конструкция тёплого плинтуса
Классификация систем тёплого плинтуса
- Водяной теплый плинтус
- Электрический тёплый плинтус
Преимущества и недостатки теплого плинтуса
- Преимущества
- Недостатки
Монтаж тёплого плинтуса
- Подготовка
- Процесс монтажа на примере водяной системы теплого плинтуса
- Нюансы монтажа электрических панелей
- Вариант № 1 – из кровельной меди
- Вариант № 2 – из алюминиевых профилей

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Конструкция тёплого плинтуса

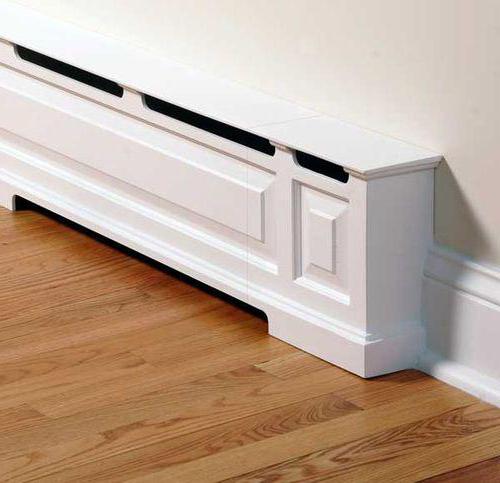

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Классификация систем тёплого плинтуса

Как и система тёплого пола, тёплые плинтусы могут быть:

водяными;
электрическими.

Водяной теплый плинтус

Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.

Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.

Электрический тёплый плинтус

Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.

Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.

Преимущества и недостатки теплого плинтуса

Преимущества

При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.

Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.

Недостатки

Высокая стоимость самой конструкции.
Большие расходы на электроэнергию.
Эта система нуждается в постоянном функционировании.
Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Монтаж тёплого плинтуса

Подготовка

климат местности;
площадь остекления;
качество теплоизоляции помещения.

Для умеренного климата средним значением расхода мощности является 100 Вт/м2. Если жилище хорошо утеплено, то тогда можно поставить в нём более дешёвую и менее мощную систему.

Для соединения соседних модулей устройства желательно использовать медную пайку – этот способ считается самым надёжным, поскольку позволяет выдерживать высокое давление и благодаря этому систему можно подключать к централизованному отоплению. Если медная пайка невозможна, то применяются резьбовые фитинги. Вода от котла подводится по надёжным трубам из полимеров.

Процесс монтажа на примере водяной системы теплого плинтуса

Обычно тёплый плинтус подключается через распределительную гребёнку или коллектор.

Для эффективного функционирования системы нужно, чтобы длина каждого нагревательного элемента не превышала 13 метров, а далее работал бы следующий элемент, подключаемый отдельно к гребёнке.

Идущие от распределительного коллектора трубы вывести к месту установки панелей.

Разметить перед установкой линии установки панелей, имея в виду, что расстояние от короба до пола должно составлять примерно сантиметр.
Приложить к намеченной линии заднюю панель и произвести разметку монтажных отверстий, которые затем можно просверлить перфоратором.
Закрепить панель саморезами и пластиковыми дюбелями или клеем. Задняя сторона короба имеет упоры, обеспечивающие необходимый отступ устройства от стены, составляющий 15 мм.

Наклеить между корпусом плинтуса и стеной теплоизоляционную ленту, аккуратно подрезать край ленты.

Просверлить 2 отверстия в несущих кронштейнах под саморезы, раззенковать их.

Подготовленные кронштейны вставить в щель верхней планки с шагом 50 см.

Для угловых стыковочных элементов подготовить и установить верхние части уголков.

Установить планку с кронштейнами на подготовленное место на стену. Прикрепить кронштейны саморезами, утопив их шляпки.

Нижние части кронштейнов надломить и удалить – они нужны были лишь для соблюдения строгой параллельности установки верхней планки относительно нижней.

В каждый кронштейн вставить фторопластовую прокладку.

Подготовить греющий модуль к установке, отрезав лишние секции при необходимости. Для присоединения модуля необходимо снять 2-3 ламели с краю. На трубки надеть подсоединительные гайки, резиновые прокладки фитингов и опрессовочные конусы.

Подсоединить греющий модуль, затянуть гайки, сделать окончательный обжим.

При необходимости сделать линейную и/или угловую стыковку греющих модулей.

Собранную полностью систему нужно подключить к коллектору и запустить туда горячий теплоноситель.
Наклеить теплоотражающую ленту на внутреннюю часть закрывающей планки и прикрепить последнюю к кронштейнах в зацепление: сначала наденьте верхнюю часть планки на крючки кронштейнов, затем защелкните нижнюю часть, приложив усилия.

Вы всегда можете выбрать декоративный закрывающий профиль:

Тёплый плинтус со всеми соединительными элементами стоит довольно дорого, но при этом он весьма эффективен, а при разработке интерьера предоставляет новые возможности.

Видео о монтаже теплого плинтуса:

Нюансы монтажа электрических панелей

Из-за высокого потребления электрической мощности, можно использовать вместе не более 17 модулей, чтобы не перегрузить сеть.
Электрический кабель, питающий прибор, можно расположить снаружи или внутри стены, прикрыв его коробом.
К питанию прибор подключается через терморегулятор, который удобно прикрепить на стене в полутора метрах от пола, и к нему нужно оставить свободный доступ. Как правило, терморегулятор устанавливается рядом с розетками.

Откалибровать прибор перед пуском в эксплуатацию.

Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:

Вариант № 1 – из кровельной меди

В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:

Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.

Вариант № 2 – из алюминиевых профилей

При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:

Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.

Хотели бы Вы установить систему теплого плинтуса у себя дома или в квартире? Или Вы уже отапливаете дом таким образом? Расскажите о своих планах или свершениях в комментариях .

Разные методики используют на практике для обогрева помещений. Для пользователей важна стоимость составляющих проекта и возможность снижения затрат в период эксплуатации. Внимательные хозяева изучают предполагаемые расходы в течение длительного периода, с учетом сроков службы и замены запасных частей. Такой подход применен в данной статье. Здесь рассмотрен теплый плинтус водяной, цена, отзывы. В специальном разделе сделано сравнение с типичными аналогами.

Теплый плинтус выполняет свои функции эффективно, но в интерьере он не заметен

Обычный радиатор повышает температуру воздуха с помощью конвекции и теплового излучения в ИК-диапазоне. Сама методика предопределяет наличие следующих недостатков:

Такие изделия устанавливаются в нескольких местах комнаты. Туда необходимо подводить трубопровод для подачи , что усложняет систему, увеличивает количество ее составляющих частей.
Радиаторы выполняют свои функции локально. Чтобы комфортные условия в большой комнате создать быстро, приходится поднимать температуру жидкости.
Неравномерно происходит прогрев стен. В отельных местах создаются благоприятные условия для образования плесени.
Чтобы отопительные приборы работали эффективно, каждый из них надо оснащать регулятором.
В узких внутренних протоках отдельных моделей могут накапливаться механические загрязнения.

Принцип действия

Если установить отопительные батареи одну за другой, то перечисленные «минусы» будут устранены. Однако конструкция получится избыточной, чрезмерно громоздкой. Уменьшив размеры, можно создать качественную систему плинтусного .

На рисунке отмечены типичные компоненты данного вида:

Две трубы достаточно большого диаметра не создают препятствий свободному прохождению жидкости. К ним прикреплены жестко многочисленные пластины, которыми увеличивают эффективную рабочую площадь. Для изготовления этих частей применяют латунь, медь.
Передняя крышка выполняет не только декоративные функции. Она также нагревает воздух.
Верхняя – препятствует падению на пластины пыли.
В задней – установлены кронштейны для фиксации отопительных элементов. Она предотвращает чрезмерный нагрев участка стены, находящегося рядом.

Такие блоки устанавливают последовательно по периметру комнаты и подключают к системе отопления. Температуру теплоносителя устанавливают в диапазоне от +40°C до +60°C.

В следующем списке приведены основные преимущества, которые обеспечивает установка водяного теплого плинтуса:

Эта технология создает около стен тепловой барьер, предотвращающий проникновение холода внутрь.
Температура строительных конструкций повышается, уничтожается среда, пригодная для жизнедеятельности микроорганизмов.
Следует обратить внимание на отсутствие «пустых зон», которые не защищены своеобразным экраном.
Внизу, не скапливается холодный воздух.
Конвекционные потоки присутствуют только на первом этапе, после включения. В таком помещении отсутствует активное перемещение пыли, загрязнений, аллергенов.

Сравнение с другими технологиями

Для объективного анализа нужно отметить особенности иных отопительных методик.

Надо отметить, что в прошлом веке проводили эксперименты по встраиванию отопительных систем в стены. Они были признаны неудачными, так как существенно возрастали тепловые потери, а монтаж сопровождался дополнительными сложностями.

Подбор комплектующих

Для реализации проекта надо учитывать размеры и конфигурацию конкретной комнаты. Но следует знать, что материалы и конструкция нагревательного плинтуса подобраны специально. Эти элементы можно нарезать по определенной длине, чтобы обеспечить точное соответствие нужным размерам.

Панели изготавливают из алюминия. Этот металл обеспечивает хорошую теплопроводность. Он мало весит, поэтому даже с крупными элементами работать не сложно. Как и нагреватели, такие детали не сложно отрезать по заданному размеру. Как правило, производители выпускают планки в белом, или коричневом цвете. Используют порошковые составы, устойчивые к истиранию, высокой температуре и другим воздействиям.

Статья по теме:

Иногда нет возможности подключиться к централизованному отоплению. На помощь придет электрический аналог. Исследуем его возможности в отдельной публикации.

Монтаж теплого плинтуса водяного своими руками

Если установлена подводка труб от котла, то саму систему установить будет не сложно. Понадобятся простейшие инструменты и крепежные изделия:

гаечный ключ;
электродрель со сверлами;
ножовка с полотнами по металлу;
дюбели и саморезы;
фитинги для соединения прямых участков трассы;
сантехнический герметик.

Чтобы не ошибиться, надо начертить план, составить список и приобрести необходимые комплектующие детали. После удаления загрязнений на стенах наносят разметку, закрепляют кронштейны и направляющие. Далее выполняется монтаж конструкции.

Обратите внимание! Можно поручить выполнение работ специалистам. В этом случае надо рассчитывать на затраты от 1100 до 1600 руб. на установку 1 м. п. системы.

Оправдана ли установка теплого плинтуса водяного: цена за метр

Данные из этой таблицы пригодятся для расчетов.

Наименование изделия	Единица измерения	Цена за м. п. /шт., руб.
Нагревательный элемент	м. п.	2010 – 2120
Передняя панель	м. п.	670 – 720
Верхняя крепежная планка	м. п.	360 – 400
Нижняя крепежная планка	м. п.	190 – 230
Кронштейн для крепления нагревателя	шт.	70 – 90
Заглушка внутреннего угла	шт.	70 – 90
Заглушка внешнего угла	шт.	50 – 60
Заглушка торцевая	шт.	100 – 120
Фитинг для прямых участков	шт.	170 – 200
Гибкая трубка с уплотнителями для поворота на 90° и 180°	шт.	415 – 440

Для анализа параметров теплого плинтуса водяного цену и отзывы следует изучать совместно. Примерная стоимость одного погонного метра системы составляет 3 600 руб. Для оснащения комнаты 20 м. кв. при установке плинтуса только вдоль двух стен понадобится затратить 32 400 руб. Цена стандартных алюминиевых радиаторов для такого помещения вместе с кранами Маевского и регуляторами – около 8 500 руб. Как утверждают на строительных форумах, у рядовых пользователей не возникают существенные затруднения при монтаже в обоих случаях.

Выводы и важные замечания

Прямое сравнение убеждает в том, что новая технология дороже. Но подводить итоги надо с учетом всех значимых факторов. По мере увеличения спроса растет объем выпуска продукции, снижаются цены. Вполне вероятно, что по мере подключения других производителей теплый плинтус водяной купить можно будет дешевле. Помимо отмеченных выше преимуществ, следует помнить о следующих особенностях:

Невысокая рабочая температура обеспечивает высокий уровень безопасности.
Она не оказывает негативного влияния на мебель, ценные элементы декора.
Плинтус компактен.
Его просто устанавливать. В некоторых случаях не понадобится разборка напольных покрытий.

За счет равномерного распределения тепла и рационального использования энергетических ресурсов эксплуатационные расходы с применением такой системы можно снизить на 30-40%.

Теплый плинтус “Mr. Tektum” (видео)

Возможно Вам также будет интересно:

Расчет тепла теплого пола и реализация проекта собственными силами Тёплый электрический плинтус: цена, плюсы и минусы, монтаж Тепловой насос для отопления дома: цены, критерии выбора и нюансы монтажа

Передовые технологии ремонта постоянно вносят в дом что-то новое и привлекательное. Одним из таких решений является водяной совмещающий в себе преимущества отопления через пол и радиаторы.

Принцип работы отопления

Отопительный модуль представляет собой радиатор на медных трубках. Особенностью устройства является небольшой размер. В состав системы также входят профили из алюминия, заглушки из пластика, кронштейны, держатели, фитинги, коллекторы.

Принцип действия заключается в подогреве воздуха, который затем медленно поднимается вверх, обогревая стены. От них излучается энергия к другим предметам, которые после этого отдают тепло в помещение. Так производится равномерный прогрев всего пространства комнаты. Наверху не скапливается подушка теплого воздуха. При обычном отоплении за тепло наверху приходится платить, но пользоваться им не доводится.

Эффект прилипания теплого потока к стене вызван пониженным давлением, образующимся при его течении вверх. За счет этого ослабевает конвективное перемещение воздуха и тепло передается стене, которая затем распространяет его излучением.

Радиаторы прогревают холодный воздух, поступающий через нижние щели корпуса. Важно, чтобы стена в этом месте была надежно защищена теплоизоляцией. Затем подогретый воздух выходит через верхние щели и отдает тепло твердой поверхности. Таким образом, внутри корпуса радиатора большей частью происходит конвективный теплообмен. Излучение передается только алюминиевому корпусу.

Преимущества системы следующие:

Прогрев стен предупреждает образование сырости, которая является причиной развития грибков и плесени.
Равномерность обогрева окружающего пространства.
Небольшие размеры плинтуса экономят место в помещении.
Система отопления может быть основной или дополнительной.
Экономичность.
Экологичность. Нет потоков тепла, поднимающих вверх пыль.
Защита теплообменников прочным корпусом.

Недостатком является высокая цена, но вложения быстро окупаются за счет достоинств.

Установить систему можно самостоятельно, не обладая особыми навыками. Но здесь необходимо знать некоторые особенности разных моделей. Прежде чем их покупать, важно изучить все характеристики, которые производитель обязан представить. На их основе рассчитывается и проектируется вся система. В качестве исходных данных берутся характеристики строения, его габариты и мощность нагревателя.

Типы теплого плинтуса

Так же как и для теплые плинтуса бывают водяными и электрическими. Независимо от типа они скрываются под красивым декоративным коробом.

Последний отличается простотой устройства, компактностью и удобством применения. К недостаткам относятся высокая и необходимость мощной проводки. Водяной теплый плинтус можно подключать к отопительному котлу, но он немного отличается от обычных систем. Обе разновидности могут применяться в комплексе с источниками отопления других принципов действия.

Новый способ не требует высокой температуры теплоносителя. В результате снижается расход энергии. Кроме того, в каждой комнате целесообразно устанавливать регуляторы температуры. В детской она держится повышенной, а во взрослой спальне ее можно уменьшить на несколько градусов.

Устройство системы

Основой устройства является греющий модуль - теплообменник, состоящий из латунных или алюминиевых ламелей, насаженных на 2 медные трубки с наружным диаметром 13 мм. Модули подвешиваются на кронштейнах и последовательно подключаются друг к другу, а затем к ним присоединяются подводящие ПВХ-трубы от коллектора по лучевой схеме. Настройка и управление производятся от распределительного коллектора. Сверху фиксируется алюминиевый короб, устанавливаемый по периметру комнаты.

Монтаж системы теплого плинтуса

Когда монтируется теплый плинтус водяной, сначала прокладываются ПВХ-трубы от распределительного коллектора, а затем подготавливаются места подключения. Особенно тщательно следует следить за правильностью лучевой разводки, поскольку после заливки стяжки изменить что-либо будет уже сложно. Все подводы выполняются в процессе строительных работ.

Система монтируется только после того как закончится отделка помещения. Первый модуль подключается с помощью соединительной муфты, а затем последовательно монтируются все элементы. В углах и в самом конце соединение производится с помощью поворотных полиэтиленовых трубок. Каждый контур нагрева ограничен длиной 12,5 м. Отопление проводится около наружных стен дома. Используют также внутренние стены. Плинтуса не устанавливают в местах расположения сантехники, бытовых приборов и громоздкой мебели. Затем производится опрессовка, балансируются все контуры и настраивается система автоматики.

Радиаторы не обязательно должны занимать весь периметр помещения, но располагаются обязательно вдоль стен. Воздух поступает снизу к нагревателям и выходит через верхние щели коробов.

Как сделать водяной теплый плинтус?

После выбора и расчета теплого плинтуса с водяным подогревом монтаж производится в следующей последовательности:

Проработка способа подключения системы к котлу и выбор, каким будет водяной теплый плинтус - вспомогательной или основной системой.
Определение теплопотерь во всех помещениях и на основании этого - необходимой мощности устанавливаемой системы.
Прокладка труб от распределительного коллектора по всем помещениям до участков подключения.
Выбор мест монтажа. От стены делается отступ 15 мм, а от пола - 10 мм. Отметка точек для бурения отверстий под дюбели. Установка на стену планок, утеплителя и кронштейнов.
Крепление модулей плинтусов по уровню, пока не будут установлены все.
Последовательное подключение нагревателей между собой и к подводящим трубам. Их максимально допустимое количество составляет 17 шт.
Подача воды под давлением и проверка работоспособности системы на отсутствие течей.
Установка заглушек и крышек.

Плинтус Termia

Конструкция состоит из двух медных трубок с насаженными ламелями из латуни или алюминия. Водяной теплый плинтус Termia имеет высокую теплопроводность, что дает возможность использовать его в системах отопления с невысокой температурой. При подогреве воды до 70 о С тепловая мощность 1 м длины модуля составляет 240 Вт, что соответствует характеристике электрического нагревателя. Когда применяются декоративные панели высокой теплопроводности из алюминиевого профиля на водяной теплый плинтус, теплоотдача повышается и становится более равномерной.

Для повышения эффективности теплообмена соединения модулей выполняются медными трубками, являющимися пассивными теплообменниками. Их обычно проводят около внутренних стен дома. Соединения модулей с ними производят методом пайки.

Автоматика предусматривает установку термоклапанов с вынесенными датчиками, расположенными в помещениях на уровне, удобном для регулирования. Приборы управления защищаются порошково-полимерным покрытием, устойчивым к ударам и прочим механическим воздействиям.

Самостоятельное изготовление

В связи с высокой стоимостью многие собирают теплый плинтус водяной своими руками. Медные или алюминиевые радиаторы сделать сложно, но медные трубы являются хорошими нагревателями. При этом можно увеличить диаметр до 20 мм. Более эффективным является показатель 16 мм.

Нижнюю трубу размещают на высоте 6 см, а верхнюю - на высоте 15 см. Ширина плинтуса не должна быть более 3 см. При этом на стену крепят полоску тонкой теплоизоляции с алюминиевой фольгой. Для защиты применяют стальной или алюминиевый короб. Декоративный экран можно сделать из Если ее припаять к трубам, теплообмен значительно улучшится.

Важным условием высокой эффективности работы теплого плинтуса является минимальная разница температуры в прямом и обратном направлениях. Рекомендуется для подобной системы установить дополнительный циркуляционный насос.

Водяной теплый плинтус: отзывы, фото

Плинтусные обогреватели поддерживают комфортные условия в жилище даже в зимний период.
В домах, где много мебели, теплый плинтус применять неудобно. В итоге греется мебель, а не помещение.
В частных домах, где есть мини-котельные, на плинтусные обогреватели вырабатываемого тепла вполне достаточно. Многие используют их с другими видами отопления.
Отечественные изготовители производят изделия по сходным ценам. Импортные стоят дороже, но выглядят намного лучше.
Многих устраивает безопасность применения такого вида отопления, как теплый плинтус водяной. Отзывы о протечках встречаются крайне редко.

Заключение

Система "водяной теплый плинтус" - это одно из лучших решений, когда требуется организовать удобное и экономичное отопление. Высокая цена затрудняет его внедрение в России, но новые отопительные приборы постепенно находят применение благодаря своей эффективности.

Нередко для проектирования оптимальной системы отопления требуется применить минимальные по размерам отопительные приборы. При этом их эффективность работы должна обеспечить нормальное поддержание температурного режима в помещение. Одним из выходов в этой ситуации может быть применение теплого плинтуса.

Эта конструкция представляет собой небольшие по высоте нагревательные приборы, которые устанавливаются в нижней части стены.

Несмотря на свои относительно небольшие размеры, этот вид радиаторов имеет ряд важных преимуществ:

Компактность. Он гармонично впишется в любое помещение из-за наличия различных по конфигурации и цвету внешних декоративных панелей.
Равномерный обогрев. Так как конструкция устанавливается по периметру помещения и нижней части, конвекция воздушных потоков происходит одновременно по всему объему.
Простота монтажа. Для установки теплого плинтуса достаточно обеспечить подвод теплоносителя (водяное отопления) или место подключения к электросети (конструкции с ТЭНом).

Но несмотря на все эти преимущества есть ряд существенных недостатков:

Если в комнате много мебели, которая стоит у стен, свободного пространства для установки теплого плинтуса будет мало, эффективность обогрева снижается на порядок.
Относительно высокая стоимость заводских моделей. В подавляющем большинстве они изготавливаются из меди, что существенно влияет на их цену.

Для решения последнего вопроса можно попытаться сделать теплый плинтус самостоятельно.

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
Нагревательный элемент – . Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный , который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Ширина – 3 см.
Высота – 15 см.
Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

История возникновения и совершенствования конструкций обогрева жилища уходит своими корнями в глубину веков. Сегодня существует множество способов создавать комфортную температуру внутри жилых помещений.

Это радиаторы центрального отопления, мобильные электрообогреватели, воздушные калориферы, тёплые полы и многое другое. Среди всего этого разнообразия следует обратить внимание на такие устройства обогрева, как тёплый плинтус электрический и водяной тёплый плинтус. В данной статье мы постараемся донести до читателя понятие, что такое тёплый плинтус.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Такая система тёплого плинтуса, оснащённая термостатом с датчиком температуры, поддерживает постоянную температуру воздуха внутри комнаты, не образует конденсата на стеклах оконных переплётов, препятствует появлению сырости и плесени на стенах.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Из разных по длине тэнов установка тёплого плинтуса возможна на любых площадях, любой конфигурации.

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Зная, что плинтус с подогревом должен греть не стены, а воздух, крепления делают такими, чтобы греющие электрические элементы находились на расстоянии не менее 30-ти мм от стен. Плинтус должен быть высотой 140 мм.

Монтируют электрообогреватель в несколько этапов:

Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
На удобной высоте на стене монтируют выключатель с терморегулятором.
На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
На стены наносят разметку под крепления под плинтуса с подогревом.
Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
На установленные кронштейны навешивают тепловой нагревательный модуль.
Соединяют модули электрическими проводами параллельно.
К системе подключают устройство защитного отключения (УЗО).
Подсоединяют датчик температуры воздуха.
Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Несмотря на защиту от влаги, специалисты предупреждают о том, что устанавливаться электрообогреватели не должны в помещениях с повышенной влажностью.

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
