Замена батарей отопления. Когда лучше менять батареи отопления в квартире Как поменять батареи в квартире

04.11.2019

Начиная капитальный ремонт квартиры вы обязательно столкнетесь с тем, что замена радиаторов отопления это необходимый этап. Особенно если дом многоэтажный и старый – лучше не рисковать оставив чугунные радиаторы, т.к. со временем внутренние проходные отверстия все равно забиваются (качество теплоносителя оставляет желать лучшего), за многолетний срок эксплуатации происходит значительная коррозия (в некоторых местах начинается течь), да и внешний вид с многочисленными слоями краски, прямо скажем, ужасный.

Решать конечно вам, но я в своей квартире при проведении капитального ремонта рисковать не стал и решил батареи заменить на более эстетичные и надежные биметаллические. У меня, помимо перечисленных, были ещё три причины заменить батареи отопления : во-первых, подводящие трубы были все в свищах, во-вторых, батареи отопления, почему-то располагались не под окном, а были развернуты в комнату. И в-третьих, перспектива залить новый ремонт бурой горячей жидкостью, да ещё обрадовать тем же соседей снизу – мало привлекательная.

В общем, решение принято – необходима замена батарей отопления .

Весь процесс можно разбить на два этапа – это подготовительный этап, потому что от того на сколько тщательно вы подготовитесь к данному процессу, не пропустите даже самой маленькой мелочи, будет зависеть результат и быстрота замены отопления. «Почему важна быстрота?» - спросите вы. А потому, что если весь этот процесс происходит в отопительный сезон, а это чаще всего и происходит осенью - в начале отопительного сезона вылезают все неприятности, придется отключать систему отопления минимум по стояку, на котором расположены радиаторы, а максимум зависит от наличия и работоспособности запорных вентилей в подвале(которым уже тоже по 30 лет). В моей практике был случай, что отключали целый дом, т.к. это была единственная работоспособная задвижка.

И второй этап – это собственно сам процесс замены батарей отопления.

Договариваемся с соседями этажом выше и этажом ниже.
Замеряем все необходимые размеры.
Закупаем новые радиаторы отопления с фурнитурой, фитинги и трубы.
Подготавливаем необходимый инструмент.

1. Договариваемся с соседями этажом выше и этажом ниже.

Наша цель договориться с соседями о(от выхода из радиатора соседа сверху, до входа в радиатор соседа снизу). Если вам удастся это сделать – это будет просто самый великолепный результат. Даже можно идти на то, что все переходные фитинги и трубы, которые подойдут к соседским батареям вы купите за свои деньги. Это будет не очень дорого стоить, но гарантировано снимет все проблемы с подводкой металлическими трубами, значительно облегчит процесс и замена радиаторов отопления в квартире больше никогда не понадобиться.

Мне не повезло, договориться не удалось со своими соседями, поэтому я обрезал стояк под потолком и у пола и переходил на полипропиленовую армированную трубу у себя в квартире.

2. Замеряем все необходимые размеры.

Обозначения на схеме:

1 - выходное отверстие из радиатора соседа сверху;

2,4,5,7,9,12,13,15,17,18,20 – труба;

3,6,16,19 – уголок 90˚;

8,14 – тройник;

11- полипропиленовый кран;

10- краны «американки»;

21- входное отверстие в радиатор соседа снизу.

Если вы договорились с соседями, то необходимо:

а) Замерить и записать диаметр выходного отверстия из радиатора отопления соседа сверху (№1 на схеме) и диаметр входного отверстия в радиатор отопления соседа снизу (№21 на схеме).

б) Замерить длину трубы, необходимую для подключения у соседа сверху (№2,4 на схеме) Сумма расстояний от выхода из батареи соседа сверху до уголка 90˚ и от уголка 90˚ до плиты перекрытия.

в) Замерить длину трубы, необходимую для подключения у соседа снизу (№18,20 на схеме) Сумма расстояний от выхода из плиты перекрытия до уголка 90˚ и от уголка 90˚ до входа в радиатор отопления.

г) Замеряем необходимую длину трубы в нашей квартире (сумма отрезков 5,7,9,12,13,15,17). Плюс труба для прохода плит перекрытия (приблизительно 1 метр). Диаметр трубы берем тот же, каким была подключена заменяемая батарея отопления.

3. Закупаем новые радиаторы отопления с фурнитурой, фитинги и трубы.

Зная все необходимые диаметры и длины составляем калькуляцию на материалы. Я приведу количество и цены конкретно для моего случая. У вас данные могут быть другими, т.к. размеры у всех разные и цены у нас меняются стремительно. Расчет будет производиться из размера армированной полипропиленовой трубы Ø20 мм, и 8 биметаллических секций радиаторов.

№	Наименование	Кол-во	Цена	Сумма
1.	Труба армированная ППР Ø20 мм.		39-00	273-00
2.	Радиатор Radena		455-00	3640-00
3.	Заглушка радиатора правая		30-00	30-00
4.	Заглушка радиатора проходная правая Ø 12 мм.		30-00	30-00
5.	Заглушка радиатора проходная левая Ø20 мм		30-00	60-00
6.	Прокладка заглушки радиатора		7-00	28-00
7.			25-00	25-00
8.	Уголок 90˚ ППР Ø20 мм.		5-00	20-00
9.	Тройник ППР Ø20 мм.		7-00	14-00
10.	Кран ППР Ø20 мм.		120-00	120-00
11.	Концевик ППР Ø20 мм, нар. резьба Ø20 мм.		56-00	112-00
12.	Кран «американка» Ø20 мм		288-00	576-00
13.	Фум-лента		42-00	42-00
	Итого:			4970-00

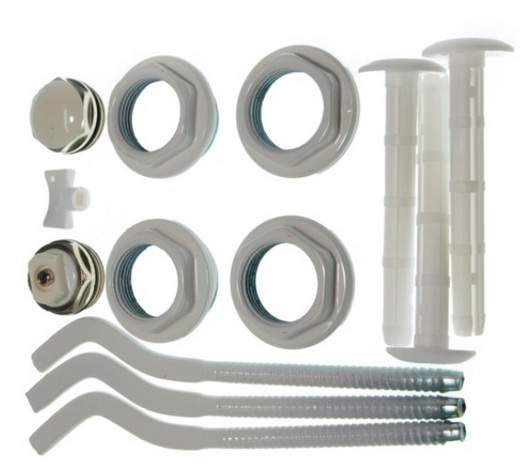

Комплектуем радиаторы отопления:

Полипропиленовая труба должна быть обязательно армированная (фото см. ниже)

Краны «американка» необходимы для полного отключения батареи и дают возможность снять её для промывки и ревизии. (фото см. ниже)

Полипропиленовый кран необходим для включения системы при закрытых наших кранах «американках» и дает возможность циркулировать теплоносителю в системе при снятой нашей батареи отопления. (фото см.ниже)

Концевик ППР Ø20 мм. с наружной резьбой Ø20 необходим для подключения к радиаторам у соседей (переход с нашей ППР трубы в радиатор соседа) (на фото концевик с внутренней резьбой)

4. Подготавливаем необходимый инструмент.

И последним моментом в подготовительном этапе при замене батарей отопления в квартире будет подготовка необходимого инструмента. Нам понадобятся:

Паяльник для пайки труб. (Сейчас многие магазины сантехники дают их в прокат. Стоимость аренды на 1 день – 300 рублей.)
Разводной ключ.
Газовый ключ.
Дрель со сверлом по бетону (для закрепления батареи отопления к стене).
Болгарка с диском по металлу.
Рулетка.
Карандаш для разметки.
Уровень.

Если у вас такая же ситуация, как у меня – (договориться с соседями не удалось) понадобиться лерка для нарезания наружной резьбы на трубе под потолком и у пола. Я так же брал в аренду 300 рублей в день.

Второй этап: инструкция по замене батарей отопления своими руками

Все подготовительные работы закончены, можно переходить ко второму этапу - к собственно самому процессу замены батарей отопления.

Составляем план действий:

Предварительно размечаем положение батарей отопления на стене.
Делаем предварительную сборку узлов.
Договариваемся с ЖЭУ об отключении стояка отопления.
Врезаемся в систему отопления.

Предварительно размечаем положение батарей отопления на стене

При разметке положения радиатора отопления на стене необходимо учесть следующие моменты. Во-первых, расстояние от пола до батареи должно быть 10-15 см. Если разместить батарею отопления ниже - будет плохой проток воздуха через неё и будет неудобно проводить влажную уборку в помещении.

Во-вторых, по той же причине плохой конвекции, нельзя приближать батарею близко к подоконнику. Расстояние от подоконника до батареи отопления должно быть не менее 15 см.

В-третьих, нельзя очень сильно прижимать батарею отопления к стене в связи с ухудшением тепловой отдачи. Оптимальное расстояние 3-4 см. Расстояние от стены до батареи отопления регулируется глубиной вворачивания кронштейнов, на которые она подвешивается.

Делаем предварительную сборку узлов

Собираем полностью батарею отопления – ставим прокладки, закручиваем проходные и глухие заглушки, вкручиваем краны «американки» и кран «маевского».

Размечаем и нарезаем трубы, ввариваем уголки, тройники.

Свариваем полностью узел до уголков 90˚ вверх и вниз так, как показано на фото ниже.

Как правильно паять полипропиленовые трубы я написал в статье .

Договариваемся с ЖЭУ об отключении стояка отопления

Все предварительные работы завершены, основные узлы у нас собраны, инструмент приготовлен. Следующий этап – договариваемся с эксплуатационной службой об отключении стояка отопления минимум на полдня.

Мне кажется, что во всей операции по замене батарей отопления, это самый сложный этап. По сути дела вы, делая работу сами и своими руками, отбираете хлеб у сантехников, которые будут рассказывать какая это сложная, ответственная и опасная операция. Какие надо иметь знания, квалификацию и опыт работы. Поэтому договориться бывает немного сложно, но все возможно. Мне эта процедура обошлась в 500 рублей.

Врезаемся в систему отопления

Стояк отключен, сливной кран в подвале открыт. Можно начинать процедуру врезки.

Во- первых , отрезаем старую трубу болгаркой в 2 местах, как показано на фото. (фото резов у соседа снизу)

Режем обязательно после поворота у соседа снизу и сверху, но по длине так, чтобы при вращении трубы (выкручивании её из соседских батарей) конец не упирался в стену. Это нам даст возможность лучше взяться за трубу при её откручивании.

У нас обрезаем в любом месте, лишь бы было удобно выносить затем батарею и у неё не торчали «рога» в разные стороны.

Во-вторых , выкручиваем обрезанные участки из батарей соседей, вытаскиваем куски из плит перекрытия и выносим нашу старую батарею.

В-третьих , по размеченным местам крепим нашу новую батарею на место.

В-четвертых , подматываем уплотнительной лентой и вкручиваем переходы от соседских батарей на нашу полипропиленовую трубу и завариваем через уголок 90˚ выход трубы через перекрытия в нашу квартиру. Длину трубы желательно сделать немного больше – с перехлестом относительно места впайки в наш узел отопления.

И последний этап, обрезаем нашу трубу от соседа сверху в нужный размер и впаиваем её в уголок 90˚. Аналогично поступаем с трубой от соседа снизу. Для удобства пайки последних соединений можно временно отключить батарею отопления от труб в месте соединения кранами –«американками». Это даст возможность свободному перемещению труб.

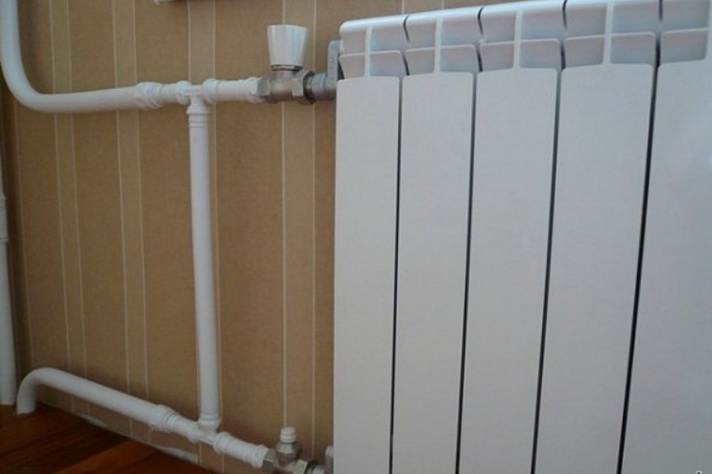

Всё, батарея отопления новая, обвязка произведена полностью.

Запускаем систему отопления. Просим ЖЭУ открыть сначала обратную трубу – наполняем стояк снизу вверх теплоносителем одновременно стравливая воздух на верхнем этаже. Открываем кран подачи. Циркуляция в системе восстановлена. Проверяем наш узел на наличие течи.

Если вы все сделали аккуратно – я вас поздравляю с достигнутой победой и сэкономленными средствами.

Итоговые расходы

Итак, полная калькуляция на замену батареи отопления в квартире получилась такая:

Как видим, основную стоимость всей операции по замене батареи отопления в квартире падает на стоимость самих радиаторов отопления. Если нанять организацию и сделать всю ту же работу стоимость сразу возрастет минимум в 3 раза.

Можно сказать, что операция по замене батарей отопления не очень сложный процесс. Главное все хорошо продумать, подготовиться и аккуратно сделать.

Всем удачи и поменьше хлопотных ремонтов.

Для того чтобы не остаться в зимний период в холодной квартире, следует заранее позаботиться о замене и установке радиаторов отопления. Как известно, старые батареи, которые устанавливались ещё в момент постройки дома, не всегда справляются со своими функциями по истечению нескольких лет службы. Решить этот вопрос может установка новых приборов отопления, а также монтаж качественной системы теплопроводных труб. Для того чтобы уменьшить смету затрат на замену отопительных агрегатов, можно выполнить демонтаж и монтаж радиаторов своими руками, не прибегая при этом к помощи специалистов. А начинается процесс монтажа и демонтажа с правильного выбора новых радиаторов отопления. Об этом и о многом другом расскажем далее в статье.

Давайте разберемся, в каких случаях старые радиаторы нужно менять на новые:

На старых батареях обнаружены механические повреждения. Такое возможно в результате резких перепадов давления воды в системе.
На радиаторах имеются следы подтеков или мелкие струйки вытекающей воды. Встречается в результате ветхости и износа отопительных приборов.
Батареи не греют, хоть и имеется достаточный поток теплоносителя. Это возможно вследствие образования внутри системы минеральных отложений, которые препятствуют полноценному прохождению теплой воды по системе.
Мощности устройства не достаточно для обогрева имеющейся площади. Такое часто встречается в многоквартирных домах, где установлены конвекторы старого типа.
Радиаторы, установленные в вашем доме, не эффективны и имеют малый коэффициент полезного действия. Эта проблема особенно актуальна в загородных строениях, где подача тепла регулируется не централизованно, а самостоятельно.
Подключение новых радиаторов отопления необходимо, если имеются трещины и следы ветхости на батареях. Это может привести не только к отсутствию тепла в доме, но и к полной аварийной поломке системы.

Подбор батарей для дома: виды изделия и правила их выбора

Виды радиаторов

Создать качественную систему отопления у себя в доме можно только в том случае, если для этого подобраны хорошие радиаторы, обладающие достаточной мощностью.

Имеется несколько разновидностей батарей, каждая из которых имеет свои достоинства и недостатки. Рассмотрим этот вопрос подробнее.

В зависимости от материала изготовления и способа крепления различают радиаторы:

Стальные.
Алюминиевые.
Чугунные.
Биметаллические.
Конвекторы для пола.
Конвекторы для плинтуса.

Основные компании-производители радиаторов:

Buderus (Германия).
Kermi (Германия).
Korado (Чехия).
Charleston (Германия).
Rifar (Россия).
Royal Thermo BiLiner (Италия).
Zehnder Charleston (Германия).
DeLonghi (Италия).
Arbonia (Германия).
Global Style (Италия).
PURMO (Финляндия).
Israp Tesi (Италия).

Стальные батареи

Они могут быть:

Панельными.
Трубчатыми.

Панельные батареи. Состоят из нескольких скрепленных панелей (обычно до 3-4х шт), между которыми размещен конвективный элемент. Имеют довольно высокий коэффициент полезного действия (до 70-75%). Рабочее давление этих приборов – в среднем 7-9 бар. Разделить на виды их можно в зависимости от маркировки прибора. Первая цифра в маркировке показывает то, сколько панелей имеется в радиаторе, а вторая – сколько присутствует конвективных элементов. Такие приборы отопления относятся к бюджетным, поэтому доступны широкому кругу покупателей.

Преимущества стальных панельных радиаторов:

Бюджетность. Приборы имеют довольно низкую стоимость.
Экологичность. Могут устанавливаться в детских комнатах.

Недостатки стальных панельных радиаторов:

Неустойчивы к гидроударам.
Их не рекомендуется использовать в многоэтажках.

Радиаторы трубчатого типа . Состоят из нескольких скрепленных между собой труб, изготовленных из стали. По конструкции циркулирует вода, отдавая тепло в помещение. Рабочее давление этих приборов – в среднем 8-11 бар.

Преимущества стальных трубчатых радиаторов:

Высокое рабочее давление.
Экономичность. Потребляют небольшое количество энергии.
Хорошие показатели теплоотдачи.

Недостатки стальных трубчатых радиаторов:

Довольно высокая стоимость.
Склонны к образованию коррозии.

Алюминиевые радиаторы

Основным материалом, из которого изготавливаются батареи такого типа, как понятно из названия, является алюминий.

Алюминиевые радиаторы могут быть:

Литьевые.
Экструзионные.

Литьевые батареи изготавливаются по технологии литья под высоким давлением. Имеют несколько секций, несколько из которых можно убрать или добавить при необходимости.

Экструзионные батареи изготавливают из сплава алюминия при помощи экструдера. Технология их производства считается менее затратной, нежели изготовление литьевых радиаторов.

Преимущества алюминиевых экструзионных радиаторов:

Имеют небольшой вес, поэтому для их монтажа не требуется массивных креплений.
Экономичность. Потребляют небольшое количество энергии.
Имеют красивый дизайн.

Недостатки алюминиевых экструзионных радиаторов:

Обладают слабой конвекцией.
Имеют непрочное соединение между секциями.
Неустойчивы к гидроударам.
Имеют не особо длительный срок службы (10-15 лет).

Батареи из чугуна

Чугунные радиаторы, как понятно из названия, изготавливаются из прочного чугуна. Являются самым старым видом батарей. Их внешний вид знаком каждому жильцу дома.

Преимущества чугунных радиаторов:

Долговечность. Срок их службы превышает 45 лет.
Прочность. Чугун отличается хорошими показателями прочности.
Не подвержены коррозии.
Сохраняют тепло длительное время, даже после отключения подачи теплоносителя.
Имеют относительно невысокую стоимость.

Недостатки чугунных радиаторов:

Имеют большой вес, поэтому нуждаются в прочных крепежах.
Долго нагреваются.
Неустойчивы к гидроударам.

Биметаллические радиаторы

Биметаллические радиаторы – наиболее современный вид приборов отопления. Являются комбинированными устройствами, в них сочетается стальная трубчатая сердцевина и алюминиевая оболочка.

Преимущества биметаллических радиаторов:

Устойчивы к гидроударам.
Высокое рабочее давление.
Имеют красивый дизайн.
Устойчивы к коррозии.
Монтаж таких устройств довольно прост.
Высокие показатели теплоотдачи.

Недостатком биметаллических радиаторов считается их высокая цена.

Конвекторы для пола и плинтуса

Конвекторы для пола и плинтуса – новейшее решение в сфере отопления домов. Представляют собой небольшие спрятанные за плинтусом или полом конвекторы, составными элементами которых являются короб, теплоноситель и внешняя декоративная решетка.

Преимущества конвекторов:

Несложный монтаж.
Небольшие размеры устройства.
Возможность «скрыть» под полом или плинтусом.
Прочность конструкции.
Устойчивы к коррозии.

Недостатки конвекторов:

Низкая теплоотдача.
Высокая стоимость.

Выбор батарей для дома

На что в первую очередь следует обратить внимание при выборе батарей:

Прочность изделия. От этого зависит наличие или отсутствие аварийной ситуации в жилом доме. Характеристики прочности указываются в техническом паспорте устройства.
Устойчивость к коррозии, ржавчине. Эти показатели влияют на износоустойчивость и эксплуатационные характеристики приборов отопления.
Уровень теплоотдачи. От этого показателя зависит то, насколько эффективно устройства будут справляться со своей прямой задачей обогрева помещения.
Качество покраски приборов. Так как часто батареи имеют в своем составе комплектующие элементы из металла и стали, которые подвержены коррозии, качество их покраски играет важную роль. Перед приобретением радиаторов, хорошенько осмотрите все стороны изделия на наличие шероховатостей, трещин и дефектов в лакокрасочном слое.
Количество секций в радиаторе. Если речь идет о секционных радиаторах, то, чем больше у них секций, то большую производительность они имеют.

Для того чтобы подобрать подходящий агрегат для вашего помещения, можно воспользоваться калькулятором расчета количества секций радиатора. Для определения данного значения имеется такая формула:

КС =100*(ПК/ТМ);

КС – количество секций батареи.
ПК – площадь комнаты, измеряемая в м2.
ТМ – тепловая мощность одной секции, Вт.

Замена радиатора отопления своими руками

Инструмент для замены батареи отопления

Перед началом работы необходимо подготовить слесарный инструмент по монтажу радиаторов своими руками. Лучше сделать это заранее, чтобы во время производства работ не терять время на поиски необходимого ключа.

Для замены радиатора отопления понадобится:

Паяльник для пайки пластиковых труб. Стоит данный инструмент довольно дорого и для того, чтобы заменить одну батарею, покупать его не стоит. Сейчас многие специализированные магазины могут дать его напрокат. Чтобы заменить всю систему отопления в среднем доме достаточно двух дней. Если работа выполняется впервые, лучше сделать задел и взять его на неделю. Если трубы будут металлопластиковые, паяльник не нужен.
Болгарка с отрезными кругами. Круга диаметром 125 мм будет вполне достаточно.
Набор ключей: рожковый 36х41, трубный №2 и разводной №3.
Перфоратор и сверло с твердосплавным наконечником. Если стена кирпичная сверлить можно обычной дрелью.
Рулетка, уровень, карандаш.
Пакля или другой уплотнитель для резьбовых соединений.

Демонтаж старой батареи

Процесс демонтажа старой батареи напрямую зависит от состояния имеющихся труб подвода теплоносителя и необходимости их замены.

Если старая батарея установлена на новых металлопластиковых или пластиковых трубах, процесс замены следующий:

Перекрываются краны, которые отсекают батарею от всей системы.
Аккуратно откручиваются накидные гайки от муфт.
Батарея снимается с креплений.
Из ее корпуса выкручиваются муфты.

Если новая батарея будет устанавливаться параллельно с заменой трубы, то последняя просто срезается при помощи болгарки, а затем выкручивается из тела батареи.

Сложнее всего работать со стальными трубами, если их планируется сохранить для дальнейшей эксплуатации. В таком случае:

Труба отрезается от батареи на необходимое расстоянии.
Затем из корпуса батареи выкручивается оставшаяся арматура.
На теле оставшихся труб нарезается или приваривается новая резьба.
К ней прикручивается арматура новой батареи.
После демонтажа старого отопительного радиатора необходимо удалить кронштейны, которые его держали.
Когда работы закончены, можно приступать к монтажу новой батареи.

Монтаж новой батареи на металлопластиковые трубы

Схемы подключения радиаторов:

Порядок работ:

Перед началом работ новую батарею следует подготовить. Далее наносится разметка помещения под монтаж радиаторов.
Затем необходимо вкрутить соединительные муфты. Для этого внешняя резьба муфты обматывается уплотнительным материалом. Подматывать резьбу нужно только по направлению ее витков. Для правосторонней резьбы – по часовой стрелке, для левосторонней (встречаются очень редко) – против часовой стрелки.
Муфта (так называемая «американка») имеет на конце накидную гайку, которая свободно вращается. К ней прикручивается отсечной кран. Его наружная резьба также подматывается уплотнительным материалом. При закручивании необходимо не забыть поставить прокладку.
Затем к кранам прикручиваются муфты для металлопластиковых труб. Она вкручивается внутрь крана. Резьба также подматывается. Теперь батарея готова и ее можно устанавливать на рабочее место.
Далее необходимо присоединить к ней трубы. Следует руководствоваться схемой подключения радиаторов к системе. Батарею необходимо установить на подставку, чтобы она не упала.
Далее с муфт, которые прикручены к отсечным кранам, снимаются гайки и стопорные кольца и одеваются на трубы. Затем труба одевается на ниппель муфты и зажимается гайкой.
После этого необходимо наметить места для установки крюков крепления. Их необходимо обязательно проверить по уровню. В противном случае батарея будет установлена криво. Теперь ее можно открутить и начать установку крюков. Для этого в стене сверлится отверстие, устанавливается дюбель и вкачивается крюк. Далее радиатор устанавливается на место и снова подключается к системе.

Установка радиаторов: фото

Установка радиаторов: видео

Эта статья посвящена материалам и методам, применяющимся для замены отопительных приборов в городской квартире. Мы затронем проблему выбора самих батарей и всех дополнительных элементов их обвязки, необходимых для максимально комфортной эксплуатации. Кроме того, нами будут освещены некоторые организационные вопросы — в частности, зоны ответственности владельца и жилищной организации.

Правовые нормы

Вначале стоит оговорить пару моментов, не имеющих отношения к технической стороне проблемы.

Зачастую в печатных изданиях и на правовых форумах звучит вопрос: «Кто меняет радиаторы отопления в квартире?».

Спешим ответить на него:

Если квартира находится в муниципальной собственности, вся ответственность за состояние системы отопления (в том числе и внутриквартирных приборов) ложится на управляющую организацию . При этом она вправе самостоятельно принимать решение о степени износа и необходимости его замены.

Полезно: как правило, замена батарей осуществляется в ходе капитального ремонта дома во всех квартирах сразу.
Мелкие неисправности устраняются без замены: межсекционные течи лечатся заменой прокладок; холодные секции становятся горячими после промывки отопительного прибора.

В приватизированной квартире за состояние всего ее имущества отвечает владелец . В аварийной ситуации бригада (местной жилищной организации или городской аварийной службы) устранит течь, заглушив подводки, но не станет заниматься заменой прибора или его ремонтом.

Может ли собственник поменять радиаторы отопления самостоятельно, не согласовывая замену с управляющей организацией? Да, никаких ограничений здесь не предусмотрено.

Эта работа может быть выполнена наемной бригадой или самим собственником — с двумя оговорками:

Ответственность за нанесенный соседям при затоплении их квартир ущерб тоже полностью ложится на собственника жилья. Именно поэтому после любых операций, связанных с нарушением герметичности системы отопления, опрессовка обязательна.
Мощность нового отопительного прибора не может превышать предусмотренную проектом мощность более чем на 15%. В противном случае ваша квартира будет греться за счет соседей: пропускаемый стояком тепловой поток ограничен.

Зачем это нужно

А в самом деле, зачем менять отопительные приборы?

Это практикуется в следующих случаях:

Если теплоотдача старого прибора недостаточна для поддержания в помещении нормальной температуры в пик холодов. Температура в разных помещениях квартиры регламентируется действующими СНиП и должна составлять не менее:

Если коррозия или эрозия содержащимися в теплоносителе взвесями делает дальнейшую эксплуатацию прибора невозможной. Наиболее типичны в этом плане пластинчатые радиаторы советского образца: после 7-10 лет работы в отопительном контуре они начинают массово давать течи.
Если внешний вид старых батарей не вписывается в дизайн помещения.

Уточним: проблема внешнего вида решается монтажом различных коробов и экранов. Однако они существенно уменьшают теплоотдачу батарей, ограничивая движение конвекционных потоков.

За покупками

Итак, на что мы будем менять старую батарею, и какие дополнительные материалы нам понадобятся?

Радиатор

Лучшим выбором для системы ЦО станут биметаллические радиаторы с максимальным рабочим давлением от 25 кгс/см2.

Обратите внимание: биметаллические секции ради удешевления нередко снабжаются лишь стальными сердечниками в вертикальных каналах; коллекторы остаются полностью алюминиевыми.
Наш же выбор — сердечники, полностью исключающие контакт теплоносителя с алюминиевой оболочкой.

Почему именно биметалл?

Причины тому две.

Большая вероятность гидроударов. Оторванный клапан винтового вентиля, упавшая щечка задвижки или просто чрезмерно быстрое заполнение контура может при определенных обстоятельствах привести к кратковременному скачку давления до значений в 20-25 кгс/см при штатном давлении не более 5. Что в таких условиях происходит с приборами, рассчитанными на более щадящий режим эксплуатации — догадаться нетрудно.
Кроме того, стальной сердечник исключает электрохимическую коррозию алюминия. Дело в том, что этот металл образует гальваническую пару с медью: при помещении алюминиевого и медного электродов в электролит между ними возникает постоянный слабый ток.

Перенос ионов приводит к ускоренному разрушению алюминия. Если кто-то из соседей по дому смонтировал у себя медную подводку, это сильно сократит срок службы алюминиевой батареи у вас дома.

Медь и алюминий в одном контуре отопления — опасное сочетание.

На фоне традиционных чугунных и биметаллические выделяются прежде всего высокой теплоотдачей на секцию, составляющей до 205 ватт. Цена приборов отечественного производства начинается примерно от 500 рублей за секцию.

Трубы

Здесь действует тот же главный критерий выбора — прочность.

В паре с биметаллическими батареями могут использоваться:

Черные стальные трубы на сварных соединениях.

Оцинкованные трубы на резьбах. В этом случае сварка не применяется потому, что она нарушает защитное цинковое покрытие в области шва, уничтожая основное преимущество оцинковки — коррозионную стойкость.
Нержавеющие гофрированные трубы. Их достоинства на фоне конкурентов — предельно простой монтаж с использованием дешевого ручного инструмента и гибкость, позволяющая обойтись весьма приблизительной подгонкой размеров. Гофрированная нержавейка гнется с радиусом поворота, равным ее диаметру.

Важный момент: если вы устанавливаете биметаллический радиатор вместо чугунного, имеющего то же межосевое расстояние между коллекторами (500 мм), подводки можно не менять. Разумеется, если они не повреждены коррозией.

Запорно-регулирующая арматура, фитинги

Обвязка батареи может включать:

Пару шаровых вентилей для полного отключения от контура.
Вентиль и дроссель. Этот комплект позволяет вручную регулировать теплоотдачу прибора.
Вентиль и термоголовку. Последняя делает регулировку теплоотдачи автоматической: в помещении будет поддерживаться постоянная температура.

Для подключения биметаллических батарей к новой подводке удобнее всего использовать американки — фитинги с накидными гайками. Они сильно упрощают монтаж и демонтаж приборов, сокращая необходимое для этих операций время до одной-двух минут.

Демонтаж старой батареи

Чугунный радиатор

Инструкция по демонтажу чугунной батареи выглядит следующим образом:

Сбрасываем стояк или перекрываем вентиля на подводках.
Откручиваем обе контргайки газовым ключом №1 или разводным ключом. Резьба на подводках — правая. Сгоняем гайки до конца резьбы и очищаем ее от подмотки.
Отдаем и сгоняем обе радиаторные пробки. Для этого понадобятся ключи №2 — №4 в зависимости от того, насколько прикипели пробки.

Совет: если усилие окажется непреодолимым, предварительно прогрейте коллекторы концевой секции строительным феном или паяльной лампой.
Ее тепловое расширение сослужит вам хорошую службу: пробка стронется с минимальными усилиями.

Снимите радиатор со старых кронштейнов.
Осмотрите подводки на предмет коррозии. Если они в хорошем состоянии, новую батарею можно подключать прямо к ним. При необходимости можно укоротить резьбу ножовкой или болгаркой и нарастить подводку за счет пары кранов и сгонов.

Конвектор

Осушите подводки.
Перережьте их в удобном для монтажа резьбового соединения месте болгаркой или своими руками, с помощью ножовки.

Поддев зубилом крепление конвектора, вытащите строительные гвозди из стены и снимите прибор.

Установка нового радиатора

Без замены или наращивания подводок

Как менять радиатор без замены подводок — догадаться нетрудно: все проделанные нами ранее операции выполняются в обратном порядке. Используются новые пробки и контргайки; для герметизации пробок используются штатные прокладки, для контргаек — лен с краской или полимерная нить-герметик.

С заменой или наращиванием подводок

Разберем эту операцию на примере монтажа батареи на гофрированную нержавейку.

Снимаем на срезах подводок наружную фаску и нарезаем на них короткие (5 ниток) резьбы.
Размечаем точки крепления кронштейнов из расчета одной точки на три секции. Монтируем кронштейны и вывешиваем новую батарею.
Подмотав новые резьбы на подводке, наворачиваем на них фитинги — переходники.
Вторую пару переходников вворачиваем в краны или американки.

Внимание: при наличии на подводках запорных кранов или дросселей обязателен монтаж перемычки, обеспечивающей постоянную циркуляцию в стояке.

Отрезаем трубу по размеру и обжимаем ее в фитингах. При пролете подводок свыше полуметра они крепятся к стене хомутами.
Проверяем прибор под давлением.

Заключение

Надеемся, что наш материал поможет читателю в ремонте домашнего отопительного оборудования. Разумеется, что-то выпало из области нашего внимания: в небольшой статье невозможно затронуть все возможные проблемы и нюансы работы. Дополнительную информацию можно найти в видео в этой статье. Успехов!

В настоящее время довольно часто в квартирах (особенно в старых домах) можно встретить батареи, сделанные из чугуна. Нередко случается, что эти батареи в холодное время года имеют плохую теплоотдачу. Чтобы исправить эту ситуацию необходимо в каждой комнате заменить старый радиатор на более современную модель батарей отопления.

Замена батарей отопления — трудоемкое и ответственное дело, поэтому многие обращаются за помощью к профессионалам. Однако, изучив технологию и взяв напрокат специальный инструмент, все можно сделать самостоятельно.

Порядок проведения работ по замене отопления

Согласование работ с ЖЭКом (чтобы перекрыть систему и сделать сброс воды).
Согласование с соседями, если будут меняться стояки выше и ниже перекрытий.
Демонтаж старых труб и батарей отопления.
Установка новых радиаторов.
Нарезание резьбы на стояках.
Сбор трубопровода и подключение приборов.
Тестирование системы.

Инструменты и материалы, необходимые, чтобы заменить батареи

трубы;
радиаторы отопления;
уголок;
силиконовая смазка или лен;
тройник;
строительный уровень;
кронштейны;
перфоратор;
краны;
резьбовые муфты;
болгарка.

Как правильно заменить радиаторы в квартире

Очень хорошим решением может быть установка биметаллических радиаторов для системы отопления. В сравнении с чугунными батареями они имеют ряд преимуществ. Благодаря сплаву алюминия и стали они имеют отличную теплоотдачу, долговечность, высокую прочность и современный дизайн.

Для того чтобы заменить радиаторы, вначале следует запланировать все виды работ и составить проект, в котором будут отмечены места расположения батарей. Помимо радиаторов, возможно, придется заменить и трубы.

Работа в квартире начинается с демонтажа старых батарей. Легче всего их срезать с помощью болгарки или газосварки. Необходимо заранее подготовить трубы, к которым будут присоединяться новые радиаторы.

Наиболее распространенный вариант модернизации отопительной системы осуществляется с применением полипропиленовых труб. Независимо от того, какой радиатор выбран, необходимо заранее подготовить место для его монтажа. Чаще всего радиатор отопления устанавливают под окнами. Это обеспечивает необходимую конвекцию воздуха.

При проведении капитального ремонта наружные стены зачастую утепляются с помощью установки металлического каркаса и укладки слоя теплоизолятора. При этом возникает несколько проблем:

необходимо точно определиться с расстоянием, на котором будет располагаться радиатор от несущего основания;
очень сложно закрепить радиатор на стене из гипсокартона, особенно если он чугунный.

Поэтому стены в квартире, на которые будут устанавливаться радиаторы, заранее необходимо обшить каркасом. А если стены штукатурятся или выравниваются с нуля, то необходимо обязательно установить маяки.

После того как основание подготовлено, необходимо разместить крепежи. Для этого с помощью уровня радиатор на временных подставках устанавливают в проектное положение. Его местоположение обычно находится на расстоянии не менее 100 мм от подоконника и в 100 мм от чистового пола по центру проема. После этого радиатор убирают и с помощью перфоратора делают отверстия для кронштейнов. Их вкручивают так, чтобы между стеной и задней поверхностью батареи оставался зазор около 35 мм. Для чугунного радиатора, который имеет не менее 10 секций, необходимо использовать минимум 6 крепежей. Для других ситуаций достаточно будет четырех кронштейнов.

Обычно радиатор продается с 4-мя открытыми входами (с каждой стороны по два). Существует несколько способов подключения отопления в квартире: отрубное, одностороннее, нижнее и перекрестное. В зависимости от выбранного способа некоторые входы необходимо закрыть глухими пробками или проходными пробками с резьбой. Установка запорно-регулирующей арматуры и пробок называют паковой. Процедура в квартире является очень ответственной, так как чаще всего течи появляются именно на резьбовых соединениях.

Для отопления в квартире чаще всего используют одностороннее подключение, так как оно самое эффективное. Слева и справа батареи входит подача. На противоположной стороне сверху батареи устанавливают кран Маевского, который служит для сброса воздуха.

Чтобы подготовить радиатор отопления к монтажу, нужно приобрести специальный набор, который состоит из четырех пробок — одной глухой и трех проходных. Пробки бывают двух видов — с левой или правой резьбой, поэтому выбирать их следует исходя из того, какова резьба имеется во входах секций радиатора.

Пробки необходимо вкручивать в радиатор с заметным усилием, при этом без использования каких-либо подмоток. Даже на новых отопительных батареях необходимо место, к которому прилегает прокладка. Пробки с помощью ножа очистить от ржавчины, окалины и наплывов краски.

После этого в проходные пробки следует установить регулирующую и запорную арматуру. Для этого можно использовать краны, имеющие ручную регулировку потока теплоносителя, и шаровые краны для батарей отопления. В продаже имеется несколько видов конструкций кранов для отопления. Самыми практичными считаются образцы, которые имеют накидные гайки (американки). С помощью таких кранов можно очень быстро перекрыть поток теплоносителя, раскрутить резьбу и снять любой радиатор отопления, не останавливая систему. Это преимущество особо важно еще и потому, что чаще всего краны навешиваются практически на черновую стену в квартире. А ведь после этого необходимо еще заделать штробы, оштукатурить или зашить стены, заняться отделкой поверхности или поклеить обои. Американка может использоваться многократно независимо от того, паранитовая в ней прокладка или резиновая, либо герметизация идет лишь за счет конусных деталей.

В зависимости от того, с какой стороны к батарее в квартире подходят питающие трубы (из откосов ниши или из стены), используются угловые или прямые краны с накидными гайками. Для того чтобы вкрутить американку в пробку батареи, нужно использовать специальный ключ. Его вставляют внутрь патрубка. Форма сечения ключа может быть самой разнообразной.

Соединение проходной пробки и патрубка американки нужно герметизировать подмоткой. Сантехники для этих целей чаще всего используют пряди импортного льна и паковочную пасту типа UNIPAK.

Следует предварительно проверить совместимость резьбы двух деталей. Для этого их необходимо соединить без пакли. Количество нужной пакли определяется исходя из того, насколько плотно собрано соединение. Очень большой слой подмотки приводит к образованию трещин и деформаций на тонкостенных деталях, а слишком маленький слой может привести к протечкам.

Подмотку следует производить в направлении, которое противоположно направлению резьбы на патрубке. Для этого отдельные волокна льна необходимо собрать в тонкую веревочку и плотно намотать, начиная с наружного края резьбы. Необходимо, чтобы новый виток прижимал предыдущий, тем самым не давая ему прокручиваться. После того как вся глубина резьбы заполнится подмоткой, необходимо ее смазать пастой и вкрутить деталь на свое место.

Если в системе отопления используются металлические шаровые краны, то следует на них прикрутить резьбовые муфты, с помощью которых будет осуществляться переход на полипропилен. После того как запакованный радиатор установлен на свое место, следует приступать к пайке труб.

Если труба располагается выше или ниже радиатора, то понадобится уголок. Его следует соединить с батареей и трубой при помощи силиконовой смазки. После завершения монтажа следует открыть кран подачи воды и убедиться в том, что в места соединений не подтекают.

Необходимо быть предельно внимательным и аккуратным при замене и обустройстве системы отопления.

Регулярные разрывы трубопроводов и утечки становятся причиной серьезных повреждений и разрушений, которые влекут за собой необходимость делать ремонт сразу в нескольких помещениях. Причиной этому может стать высокая температура теплоносителя в системе, высокое давление и неправильный монтаж. Лишь четкое соблюдение технологии монтажа и грамотный выбор материалов обеспечат долговечное и безопасное функционирование всей системы отопления в квартире.

Чугунные радиаторы в квартирах, установленные 30, 40, 50 лет назад уже отслужили свой срок, их постепенно меняют на новые. Типичные причины замены радиатора в квартире:

плановая замена при проведении ремонта, чтобы улучшить теплоотдачу и преобразовать интерьер;
старый радиатор потек.
потому что старый чугунный радиатор частично уже не прогревается.

С отопительными приборами зачастую меняют и весь стояк отопления в квартире или по согласованию с соседями — во всем доме.

Зачастую старые резьбовые соединения батареи уже невозможно разобрать, не повредив трубу фатально. Поэтому меняется хотя бы часть стояка, трубы в каком-то месте обрезаются.

Если разобрать резьбовое соединение возможно, то новый радиатор можно подключить через новые краны непосредственно к старому трубопроводу. Но этот упрощенный вариант, а далее рассмотрим с заменой труб.

Согласование с коммунальными службами

Замену радиатора в многоквартирном доме, как правило выполняют службы ЖКХ, обслуживающие дом или теплосеть. Но материалы предоставляет заказчик, — хозяин квартиры.

В любом случае замену без согласования со службой ЖКХ производить нельзя. Они должны согласовать и тип устанавливаемого радиатора, и тип трубы, которые станут элементом общей системы. Также слесарь коммунальной службы произведет отключение и слив стояка, в котором будет производится замена.

Недопустимо изменять сеть централизованного отопления по своему усмотрению, делать забор теплоносителя, подключать дополнительные приборы, теплый пол и т.п.

В первую очередь с вопросом замены батареи в квартире нужно обратиться в местную обслуживающую организацию.

Когда выполнять замену

Лучше произвести плановую замену поизносившихся радиаторов отопления в летний период, чем устранять аварии зимой.
День замены согласовывают со слесарем коммунальной службы, который будет отключать (сливать) стояк.

Все работы по одному стояку рекомендуется завершить за один рабочий день.
Разборку общих стояков лучше выполнять в выходной день, когда большинство жильцов в квартирах. О работе на стояке соседей нужно предупреждать. Работы желательно начинать как можно раньше, чтобы был запас времени на любой случай.

Какой радиатор устанавливать в квартире

Перед началом выполнения работ нужно запастись материалами и инструментами.
Понадобится новый радиатор, согласованного типа, с тем же расстоянием между патрубками, что и у заменяемого, — стандарт в квартирах 500 мм. Полноразмерные секции современных алюминиевых и биметаллических радиаторов по мощности примерно соответствуют чугунным секциям старых радиаторов, — примерно 170 — 190 Вт при температуре 90 градусов.

Часто в торговых точках собирают количество секций на заказ, или это может сделать любой слесарь обладающий соответствующим ключем.

Материалы

К каждому заменяемому радиатору приобретается:

комплект пробок 4 шт.,
кран Маевского,
заглушка,
краны-американки 2 шт. для отключенияю
элементы закрепления — как минимум 3 прочных подвеса в виде изогнутого штыря с соответствующими дюбелями.

Чаще стояк отопления делают из армированных полипропиленовых труб, предназначенных для централизованных систем отопления, по согласованию с коммунальщиками. Типичный диаметр для стояков — 25 мм (наружный).

К трубам необходимо приобрести кран и тройники для байпаса, необходимое количество уголков, тройников, американок для подключения к металлическому стояку. Также лен со смазкой.

Лучше начертить схему заранее со всеми размерами и фитингами, даже для такого небольшого участка трубопровода. Наличие байпаса с краном обязательно, на случай отключения и замены радиатора.

Инструменты для работы

Для замены радиатора в квартире понадобятся инструменты:

болгарка с диском по металлу для обрезания старых труб,
лерка для нарезания резьбы по обрезанным трубам,
ключи разводные, чтобы все это хозяйство придерживать и крутить,
перфоратор для бурения железобетона под крепления нового радиатора,
паяльник по полипропилену,
уровень для выставления радиатора, рулетка, молоток, карандаши….

Новая батарея может быть установлен и без замены стояка, в случае пригодности подводящих труб.

Процесс замены чугунного радиатора

Обрезаем болгаркой трубы возле радиатора, так, чтобы удобно было выносить все это на металлолом. Делаем надрез вверху — должен выйти воздух, делает надрез на нижней трубе — возможен слив воды с радиатора, поэтому подставляем таз.
Поднимаем отрезанный радиатор и относим. С помощью шансово-ударного инструмента расшатываем и извлекаем крепления радиатора к стене.
Определяем места стыковки полипропиленового трубопровода к стояку. Обрезаем болгаркой ровнее, — будет нарезаться резьба.
Далее — нарезка резьбы на металлических трубах, — весьма ответственный момент. Портить резьбу нельзя, иначе придется обрезать еще. Используются струбцины, разводные ключи для удержания трубопровода. Процесс требует физической силы, и трудолюбия. Выполняется только вдвоем.
Производится разметка на стене под крепления радиатора, с учетом его уклона (от стояка), бурение стены, установка крепления.

Новенький красивый радиатор извлекается из картона (полиэтилен остается). В радиатор на льняной подмотке вкручиваются пробки. Затем заглушка, кран Маевского, с рабочей стороны краны-американки. После чего прибор устанавливается на крепления.
Наступает черед паяльника, рулетки и точной разметки по трубам. Остается напомнить, что паяние полипропилена исключительно ответственное мероприятие, так как собранное соединения контролю не поддается.
Подробнее
На трубы наносится разметка, они обрезаются ножницами, наносятся метки по глубине погружения в фитинги (16 мм — для диаметра 25 мм), производится сборка полипропиленового трубопровода в соответствии с задуманной ранее схемой, трубы разворачиваются надписями к стене, чтобы не портить вид.
Американки на лен накручиваются на резьбу стояка. Осталось скрутить американки воедино и новый подключенный радиатор готов к заполнению жидкостью. Но проверка под давлением произойдет лишь осенью при запуске всей системы в работу.

На указанную работу уходит, как правило не более 4 — 5 часов с перекурами, при условии, что все подготовлено заранее в комплекте.

Желательно, чтобы хозяин квартиры принимал активное участие в этой работе, тогда он будет и соучастником, и приемщиком качества одновременно. Почетная миссия оборвать полиэтилен с радиатора оставляется владельцу квартиры. Результат труда обязательно нужно предъявить слесарю от коммунальной службы, чтобы засвидетельствовать правильность выполненной работы одобрительным «Угу».
