Абиссинская скважина своими руками: полезные лайфхаки. Особенности обустройства и эксплуатации скважины иглы Абиссинский колодец своими руками

Пользователи FORUMHOUSE знают, что комфортная жизнь за городом немыслима без надёжного источника водоснабжения. Первое, что приходит на ум – вырыть колодец или пробурить артезианскую скважину, но оба эти способа имеют свои недостатки. Бурение дорого и требует применения специальной техники, а самостоятельная копка колодца под силу далеко не каждому. Однако есть третий, более доступный вариант – абиссинская скважина, или как её ещё называют, «игла».

Абиссинская скважина: что это за устройство

Абиссинская скважина – это водозаборная металлическая или пластиковая труба диаметром 2.5–4 см, установленная в водоносный пласт глубиной до 10-15 м. В нижней части трубы находится фильтр и наконечник скважины, так называемая «игла». Сверху на трубу устанавливается ручной насос или насосная станция, работающая на электричестве.

Nedrabur участник FORUMHOUSE

Абиссинка привлекает загородных жителей возможностью решить проблему водоснабжения своего участка, бани и даже загородного дома постоянного проживания без заезда тяжёлой техники.

Производительность абиссинки, в зависимости от «мощности» водоносного пласта, может достигать 3–5 м3 в час.

Преимущества абиссинской скважины

Среди преимуществ абиссинского колодца можно отметить:

Как сделать фильтр для абиссинской скважины

Долговечность «иглы» во многом зависит от химических особенностей водоносного слоя и эффективности её фильтра.

Alextr61

Хороший фильтр рекомендую делать так: покупаем оцинкованную толстостенную трубу длиной 1.5 м. Нарезаем с двух сторон резьбу. На основание трубы навинчиваем заострённый наконечник «иглу» (он раздвигает грунт) диаметром на 20 мм больше, чем диаметр трубы (место соединения наконечника с трубой можно для прочности проварить).

От основания трубы нужно отступить на 0.5 м. Это расстояние оставляем для отстойника под песок. Затем, через каждые 50 мм, в шахматном порядке сверлим отверстия диаметром 10 мм. Участок трубы с отверстиями обматываем нержавеющей проволокой диаметром 1.5 мм. После этого дополнительно наматываем в два слоя нержавеющую сетку с отверстиями малого диаметра.

Сетку сверху не провариваем, а закрепляем её хомутами из нержавейки. Для лучшей фильтрации трубу можно обмотать геотекстилем и закрепить его стальными хомутами.

Если в водоносном слое содержится большое количество примесей, а фильтр абиссинской скважины изготовлен с технологическими нарушениями, то она заилится, что приведёт к снижению качества воды и быстрому выходу из строя.

Недостатки абиссинской скважины

При всех своих плюсах, этот тип водоснабжения имеет несколько недостатков. Абиссинский колодец можно устроить не везде – есть участки, где с «иглой» лучше даже не связываться.

  • Абиссинская скважина устанавливается «на песок». При наличии на участке толстых пластов глины, известняка и больших камней устройство такой скважины невозможно или экономически нецелесообразно;
  • Для подъёма воды из неё необходимо использовать насосную станцию (в скважину небольшого диаметра установить погружной насос невозможно). Расстояние от верхней точки скважины до зеркала воды в трубе не должно превышать 8 м, а сама «игла» может быть забита и на 10-15 метров. Если расстояние до зеркала воды более 8 метров, то придётся устанавливать насосную станцию ниже, рыть приямок в подполе или устраивать кессон на улице. Если водоносный слой находится ниже (на 20 и более метров), то насосная станция просто не сможет поднять воду с такой глубины.

Абиссинская скважина: необходимые условия

Прежде чем взяться за работу по устройству «иглы», необходимо понять, подойдёт ли она вашему участку. Поэтому в первую очередь выясняем глубину залегания водоносного пласта (даже в разных районах в окрестностях Москвы глубина нахождения водоносного слоя может колебаться до 250 метров) и вид грунта.

При выборе источника водоснабжения следует ориентироваться на действующие водозаборные скважины аналогичной конструкции, находящиеся в непосредственной близости к вашему участку. А при их отсутствии – на разведочное бурение и другие достоверные геофизические способы изысканий.

Для поиска воды применяются разные методы: от лозоходства до геодезических карт, на которых отображены грунты и водоносные слои.

Абисинские скважины и особенности участков

Многое зависит и от индивидуальных особенностей участка. Чтобы усилия и деньги не были потрачены впустую, и абисийская скважина не осталась бесполезным памятником вашей беспечности, до ее самостоятельного устройства следует выяснить ряд моментов:

  • Глубину залегания водоносного пласта. Для этого можно расспросить соседей об уровне воды в их колодцах, а также измерить расстояние до зеркала воды. Если глубина колодцев не превышает 12-15 м, а расстояние до зеркала воды не более 5-10 метров, то велика вероятность, что «игла» сможет обеспечить дом водой;
  • Предполагаемое качество воды. Абиссинка – скважина неглубокого заложения, и этот водоносный пласт может быть подвержен бактериальному и химическому загрязнению. Поэтому необходимо заранее выяснить, где расположены септики, сточные ямы, есть ли рядом источники химического загрязнения. Иногда, уже на этом этапе, приходится отказываться от устройства скважины;
  • Предполагаемое место для устройства «иглы» . Ее можно обустроить прямо в доме, в техническом помещении, тогда насосная станция и другое оборудование будут защищены от неблагоприятных погодных условий, а сама скважина от промерзания зимой (в случае, если дом ПМЖ). Если же скважину предполагается обустраивать на участке, то лучше расположить её недалеко от дома. В этом случае для ввода воды в дом придётся руками копать траншею под магистраль, устроив кессон или утеплённое укрытие, что приводит к дополнительным тратам;
  • Предполагаемый дебет иглы. Он во многом зависит от насыщенности водоносного пласта. Косвенным признаком может служить уровень воды в соседских колодцах. Также следует выяснить, пересыхают ли они летом.

Хороший водонесущий пласт под «иглу» находится в жиле с крупным (речным) песком.

Nedrabur участник FORUMHOUSE

Самая совершенная конструкция абиссинской скважины не спасёт, если водоносный слой имеет слабую водоотдачу и малую мощность.

В случае, если водоотдача абиссинки невелика, придётся докупать и устанавливать накопительную ёмкость для воды на 500-1000 л.

Водоотдачу уже устроенной скважины можно узнать так – засекаем время наполнения мерной ёмкости и смотрим, за сколько наполняется 10-литровое ведро. Не прекращая откачку, повторяем процедуру ещё 2-3 раза через 10-15 минут, и получаем среднее значение – удельный дебет скважины.

Как сделать абиссинскую скважину самостоятельно: ручные способы

Существует два основных способа устройства абиссинской скважины:

  • Забивание скважины стальной «бабой».

  • Бурение при помощи малогабаритной шнековой установки.

Шнековое бурение предполагает наличие специального и не всегда доступного оборудования, поэтому подробнее остановимся на ручных методах устройства скважины.

Абиссинская скважина: забивание стальной «бабой»

При забивании скважины «бабой» на трубу надевается специальная металлическая чушка весом 40-50 кг, с отверстием в центре и двумя ручками по бокам. На трубу крепится «подбабок» – специальный стягиваемый болтами хомут. «Подбабок», являясь упором для «бабы», при ударе передаёт всю энергию трубе и «игле», которая постепенно входит в землю. По мере продвижения трубы вглубь породы, на трубу, друг за другом, через муфты навинчиваются дополнительные колена до тех пор, пока «игла» не достигнет заданной глубины.

Также на оголовок трубы можно накрутить специальную насадку, по которой будут наноситься удары. Данный способ устройства абиссинской скважины требователен к качеству резьбы, т.к. на неё ложится большая нагрузка.

Fludik участник FORUMHOUSE

«Иглу» я собирал на стальных муфтах и на пакле (льне) с пастой, т.к. чугунные фитинги от ударов могут лопнуть. Во время забивки постоянно подтягивал колонну ключом по часовой стрелке.

Для контроля глубины погружения колонны и облегчения прохождения грунта в трубу заливается вода.

При достижении водоносного слоя вода с характерным шумом уходит из трубы. После этого можно добить колонну ещё на один метр, (чтобы весь фильтр оказался в водяном пласте) и попытаться прокачать «иглу».

Yuri участник FORUMHOUSE

При заправке воды в трубу она может уходить либо в пространство между трубой и глиной/сухим песком, либо в водоносный слой. Раскачиваем колонну ручным поршневым насосом. И только потом подключаем электрический.

Alextr61 участник FORUMHOUSE

После забивки абиссинки у меня сначала шла мутная вода с мелким песком и взвесью.

После прокачки порядка 500 литров вода пошла чистая. Где-то после 1000 литров воду стали использовать для питья.

Абиссинская скважина: забивание прутком

Существует и другой способ забивки скважины – изнутри трубы, при помощи металлической штанги – толстого арматурного прутка.

BCCH участник FORUMHOUSE

Я думаю, что забивать скважину лучше не «бабой», а штангами.

В этом случае арматура бьёт по тыльной стороне «иглы», размещённой в головной части трубы первой секции перед фильтром. Наконечник необходимо хорошо приварить к трубе.

Alextr61 участник FORUMHOUSE

Арматурой я забивал так: выкопал яму глубиной около полуметра и установил в неё первую трубу с наконечником.

Абиссинская скважина, другие названия которой скважина-игла и забойная, появилась в XIX в. и сегодня привлекает своей производительностью и долговечностью. Имея комплект оборудования, ее можно сделать на участке самостоятельно за 1 день и обеспечить водой загородный дом.

Принципы работы абиссинского колодца

Вода в скважине-игле не накапливается, она поступает в водоносный ствол при создании в нем разряжения ручным поршневым насосом. Источник подпитывается через верхние и нижние слои почвы – с глубины 3-12 м. Вода в большинстве случаев мягкая, чистая, не содержащая 2-валентного железа.

Дебит колодца составляет 0,4-1,5 м³/ч. Если он обустроен правильно, то прослужит 10-30 лет и больше, будет давать воду до тех пор, пока она есть в пласте. В первое время ее дебит растет за счет водоносного озерца, которое образуется при раскачке.

Скважина прослужит дольше при регулярной эксплуатации. Если зимой не планируется использование, ее консервируют: сливают воду и накрывают непромокаемым материалом помпу, а весной прокачивают.

Конструктивная специфика скважины иглы

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

Забойная скважина состоит:

  • из насоса (располагается на поверхности);
  • из ствола;
  • из фильтра;
  • из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

  • стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
  • наконечник длиной 10 см.

Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют – они не выдержат нагрузки.

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

  • забивание штангой – небольшим металлическим прутом;
  • кувалдой или бабкой;

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

  1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
  2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
  3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
  4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

  • в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
  • подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

К стволу крепят насос и прокачивают воду.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

  1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
  2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Условия для сооружения абиссинской скважины

Обустраивают скважину на глинистых грунтах и песках. Почвы с поверхностным залеганием известняка и песчаника для этого не подходят. Для работ достаточно 2 человек. Но надо учесть, что при самостоятельном сооружении скважины буровики не смогут раздробить наконечником твердую породу. Поэтому при обнаружении препятствия, например крупного валуна, лучше его обойти и начать работу в другом месте. Устройство демонтируется легко.

Если планируется поднимать воду насосом, необходимо учитывать, что погружным это сделать невозможно, подходит только поверхностная станция, но она эффективна при глубине скважины не более 9 м.

Сам себе гидрогеолог

Участок подойдет для забивания иглы скважины при следующих условиях:

  • он находится в низине;
  • на нем растут влаголюбивые растения, например крапива, хмель, лопух;
  • в радиусе 500 м есть родники, ключи или другие источники питьевой воды.

Наличие реки не всегда является благоприятным признаком, т.к. ее русло может оказаться транзитным. Хороший водонесущий пласт находится в жиле с крупным песком. Если поблизости нет скважин, необходимо выяснить причину этого. Проводя исследования, надо учесть, что зеркало воды повышается весной и в дождливый период, и выяснить, каковы перепады уровня воды и не пересыхают ли источники летом.

Лучшим участком для абиссинской скважины станет тот, где будет расти лопух, хмель и крапива.

Если же глубина соседних колодцев составляет не больше 15 м, а расстояние до зеркала воды до 10 м, можно выбирать место для бурения скважины. Для этого необходимо выяснить расположение септиков, выгребных ям и других загрязняющих факторов на соседних участках и исключить места, попадающие в зону их влияния.

Чтобы найти точки близкого залегания воды, можно изучить геодезические карты, на которых отображены грунты и водоносные слои, или сделать рамочный аппарат:

  1. 2 отрезка жесткой алюминиевой проволоки длиной по 40-45 см согнуть под углом 90° на расстоянии 8-12 см от края, отогнутые концы послужат рукоятками.
  2. На рукоятки надевают полые трубки или веточки кустарников (бузины, вербы, калины) с удаленной сердцевиной.
  3. Концы проволоки загибают, чтобы в рукоятках она двигалась свободно.

Рамки держат на уровне груди и медленно перемещаются по участку. В местах близкого расположения водной жилы концы рамок сходятся. Надо учесть, что этим аппаратом нельзя определить глубину залегания воды.

Самое удобное место для скважины – возле строения, где нужна вода (летней кухни, бани, дома). Ее можно обустроить в подвале или гараже, тогда отпадет необходимость утепления на зиму.

Выводы и полезное видео по теме

Главные преимущества абиссинской скважины – простое устройство, дешевизна и экологичность. Для нее не требуется никаких разрешений, регистраций или лицензий. Но перед употреблением воды из новой скважины нужно сдать ее пробы для проведения химического и бактериального анализа и при необходимости установить фильтрующую систему.

Абиссинская скважина, или, как её ещё называют, «игла» - один из популярных и сравнительно недорогих способов обеспечить загородный участок водой. Наш портал уже подробно рассказывал о том, и чем она лучше или хуже обычного колодца. В этой статье мы поможем найти выход из непростых ситуаций, возникших при строительстве абиссинки.

  • Для какого грунта подходит абиссинская скважина.
  • Как пробурить абиссинку, если обваливаются стенки скважины.
  • Почему абиссинскую скважину лучше бурить, чем забивать.

Критерии выбора абиссинской скважины

Любой загородный житель прежде, чем приступить к строительству абиссинской скважины, должен выяснить, подходит ли она ему. Ведь абиссинка - это скважина неглубокого заложения (примерно до 10 м), и она ставится в обводнённый песок крупной и средней фракции . Если водонесущий слой находится ниже, например, на глубине 12-15 м, то нужно хорошо подумать, стоит ли делать «иглу». Причина - самовсасывающая насосная станция не поднимет воду по трубе, если расстояние от верхней точки скважины до зеркала воды превышает 8-9 м .

Максимальная глубина забора воды указана в технических характеристиках насосной станции.

Одним из вариантов решения проблемы более глубокого залегания водоносного слоя может стать строительство абиссинки и установка насосной станции в подполе, подвале или в колодце.

Alefandr Пользователь FORUMHOUSE

У меня на участке выкопан колодец на 15 колец, но воды немного. Фактически уровень держится только на последнем кольце. Это около 500 литров, что совершенно недостаточно для нормального снабжения большой семьи. Углублять колодец ремонтными кольцами не хочу. Думаю, забить абиссинку прямо в колодце. Вопрос - рабочая идея или нет?

В подобной ситуации, чтобы не выкинуть деньги на ветер, нужно действовать по следующему алгоритму:

  1. Узнаём дебит и глубину соседских скважин.
  2. Выясняем, скважины пробурены на песок или на известняк.

Если на песок и до водонесущего песчаного слоя остаётся около 5-7 м, то можно пробовать забить «иглу». Если песок находится ниже 10 м, то насос не сможет поднять воду с такой глубины.

Помимо этого, надо учесть, что, если ставить насос в колодце над зеркалом воды, то в случае сезонного колебания уровня станцию может затопить. Второе - при необходимости обслуживания насоса и «иглы», например, завоздушивания абиссинки, придётся лезть в колодец для ликвидации проблемы.

Поэтому, если в колодце недостаточно воды, но за ночь набирается хотя бы одно кольцо, есть смысл углубить источник ещё на 1-2 м. Например, использовав вместо ремонтных колец пластиковую ПНД трубу с толщиной стенок 6-8 мм, нужного диаметра и с ребрами жесткости. Также не имеет смысла устанавливать абиссинку в глину или в твердые слои грунта, «игла» просто не будет работать.

Поэтому сначала выясняем, какой грунт на участке, и только потом делаем выбор источника водоснабжения.

Узнать о структуре грунта и глубине залегания водоносного пласта можно, расспросив соседей, у которых есть колодцы: на какой глубине от поверхности стоит вода, и были ли проблемы при копке. Например, рабочие уперлись в толстый слой глины или натыкались на плывун. Подсказкой может стать широкое распространение действующих абиссинок в поселке или деревне.

Второй способ – проведение разведочного бурения, например, чтобы выяснить тип грунта и выбрать конструкцию фундамента. Результаты могут многое сказать о возможности обустройства абиссинской скважины.

dmp-best Пользователь FORUMHOUSE

Хочу сделать на участке абиссинскую скважину. Вопрос, подойдёт ли она мне, если грунт на участке следующий.

Как видно из паспорта буровой скважины, на глубине десяти метров залегает водонасыщенный песок средней крупности. Т.е. оптимальный вариант для «иглы», но на глубине 4.5 м находится мелкий песок, насыщенный водой с включениями гравия. А гравий и камни являются серьёзным препятствием для забивания абиссинской скважины, т.к. может сломаться наконечник «иглы», ободраться сетка фильтра, погнуться трубы или лопнуть фитинги. Выход - бурить «иглу».

Бурение абиссинской скважины с использованием обсадной трубы

Klopus Пользователь FORUMHOUSE

Мне нужно добыть воду на участке для технических нужд - для полива и строительства дома. По словам соседей, водоносный слой залегает на глубине 7-8 метров. Следующий водонос на глубине 15. Решил сделать абиссинскую скважину, но не забивать «иглу», а пробурить скважину и только потом добить в неё абиссинку. Причины следующие:

  • Изучить водонесущий слой и убедиться, что в нём нет грязных вод от соседских септиков и выгребных ям.
  • Изучить состав грунта на участке для выбора типа фундамента перед началом строительства коттеджа.
  • Добиться более высокого качества установки «иглы», т.к. при бурении меньше вероятность попасть в камень или порвать фильтр, чем при забивании абиссинки.

По словам пользователя, у него уже есть опыт забивания кувалдой металлического уголка для обустройства контура заземления на 3 м. Хотя уголок был заострен, пришлось попотеть и как следует физически поработать.

ibovik Пользователь FORUMHOUSE

Мне лично не нравится вариант с забивкой абиссинской скважины, т.к. результат непредсказуем, а работа ведётся вслепую. Можно попасть в камень и сломать «иглу», а достать её в этом случае сложно.

Вместо забивания абиссинки можно применить гидробурение и сэкономить, сделав «иглу» из полипропиленовой трубы.

usa Пользователь FORUMHOUSE

Идея Klopus с предварительным забуриванием правильная. Верхний слой грунта сухой и уплотненный, и в него тяжело забивать «иглу», но как только доходишь до обводненных слоев, установка идет, как по маслу. Когда бьешь абиссинку, то не видишь разрез и структуру почвы. Гидробурение тоже даёт намного более полную информацию о составе почвы.

Итак, для установки абиссинской скважины Klopus купил:

  • Качественный шнековый бур диаметром 77 мм.

  • Полный комплект для абиссинки - «иглу» с фильтром из нержавейки.

  • Оцинкованные трубы: 3 шт. по 2 м, одну на 1.5 м и ещё одну метровую, муфты и подбабок.

  • Насосную станцию, мощностью 900 Вт.

Работа по монтажу абиссинской скважины состояла из нескольких последовательных операций:

1. Выбор места для скважины и копка приямка глубиной 50 см.

2. Начало бурения. Сначала пошел суглинок. Через два метра от поверхности пошел влажный желтый песок и, чем глубже бурил Klopus, тем он жиже становился. В результате работа остановилась - жижа из песка стекла обратно в скважину, а поднять её буром невозможно.

Также при бурении во влагонасыщенном песке могут обвалиться стенки скважины, и она начинает идти вширь, т.к. в неё постоянно сочится вода. Решение - бурение в обсадной трубе.

Klopus

Я поехал на рынок и купил обычную серую канализационную трубу на 110 мм. Расширил скважину обычным садовым буром и далее стал бурить в обсадной. Т.е. труба вдавливается в песок одновременно с бурением шнековым буром, который спокойно в ней помещается. Жижу вычерпывал обрезанной пластиковой бутылкой, закреплённой на проводе.

Обсадная труба наращивалась по мере углубления скважины. Чтобы она легче уходила в грунт, отрезается расширение с уплотнительной резинкой, а место соединения двух труб фиксируется тремя короткими саморезами М4.

На глубине 5 метров пошла глина. Толщина слоя около 50 см. Его удалось пройти буром и дойти до мелкого водонасыщенного песка.

Образцы добытого грунта.

Т.к. заглубить обсадную трубу глубже не получилось, пользователь решил бить «иглу». Скрутив трубы, абиссинку забили ещё на 2 м.

Затем к «игле» подключили насос. Под большим напором пошла мутная вода с большим количеством песка. На следующий день решили продолжить раскачку скважины. Промыли насос от песка, включили его, но вода не пошла. Пользователь позволил в фирму, где он покупал «иглу», и спросил, что могло случиться. Выяснилось, что раз идет столько песка, то, скорее всего, порвался фильтр, и «иглу» надо доставать из скважины. С трудом абиссинку, вместе с обсадной трубой, удалость извлечь из скважины. Осмотр показал, что сеточный фильтр собрался гармошкой, навивка оборвалась, а трубы изнутри забиты песком.

Дешевле всего и с наименьшими трудозатратами можно получить воду для бытовых нужд, в количестве достаточном для водоснабжения дачного участка или небольшого частного дома, если обустроить абиссинский колодец своими руками. Устройство такого гидротехнического сооружения имеет свои которые следует учесть при определении допустимости обустройства скважины и, если это возможно, то переходить непосредственно к выполнению работ.

Как сделать скважину-иглу

Наиболее подходящим типом почвы для обустройства таких скважин является песчаный или песчано-гравийный грунт, находящийся обычно ниже глинистой прослойки, которая может иметь значительную толщину. Если почва в месте, куда должна быть забита «игла», содержит в своем составе крупные валуны, то от идеи стоит отказаться до начала производства работ, которые не только не дадут желаемого эффекта, но и станут причиной потери времени, сил и средств.

Слои земли при бурении до первого водоносного песка

Начинаем проходку

Если же структура слоев литосферы позволяет выполнить скважину-иглу своими руками ударным способом, не применяя бурение, то потребуется выполнить следующую последовательность действий:

  1. Снять рыхлый слой грунта до суглинка.
  2. Если скважина будет использоваться весь год, потребуется сделать кессон, который должен быть заглублен ниже точки промерзания грунта, чтобы избежать возможности образования льда в трубах. Если «игла» будет использоваться сезонно или размещается в подвале дома, пункт можно пропустить.
  3. Начать проходку следует при помощи лома или спирального бура, диаметр которого на 5-10 мм меньше заготовленных толстостенных газовых труб. Это позволит выполнить отверстие в грунте глубиной 1-1,5 м, благодаря чему первая секция легко войдет до половины своей длины и будет жестко зафиксирована. Особое внимание следует уделить вертикальности начальной проходки, так как именно она задаст направление движения водовода и определит качество абиссинского колодца, сделанного своими руками.

Особенности конструкции “иглы” и фильтрующего элемента

Первый забиваемый сегмент водопровода и есть та самая «игла», благодаря которой скважина получила свое наименование.

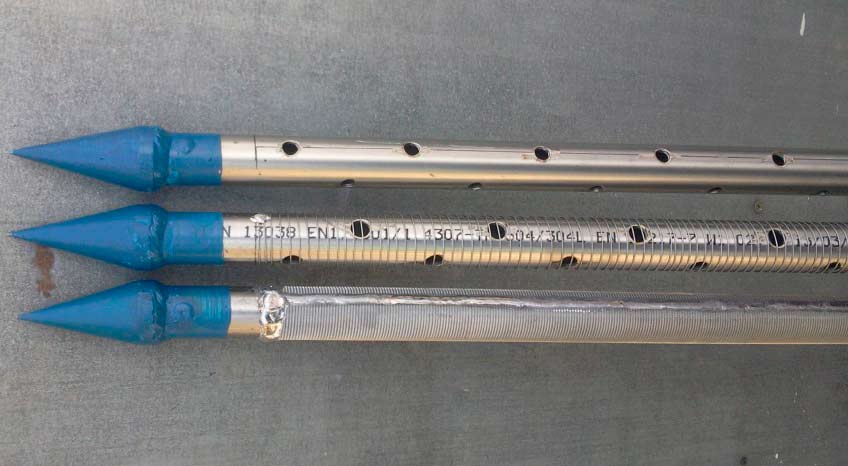

Готовая “игла”. От заготовки с отверстиями до намотки фильтрующего элемента.

К его устройству предъявляются следующие требования:

  • плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
  • основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

На расстоянии 2 см от наконечника делается перфорация, которая может быть получена двумя способами:

  • сверлением в шахматном порядке отверстий диаметром 8-12 мм, на высоту 2-3 см с шагом около 50 мм;
  • выполнением сквозных прорезей в теле трубы, на такую же высоту с шагом в 1 см по длине окружности.

Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент.

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.


Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

Углубляемся дальше

Далее «игла» должна быть заглублена до водоносного песчаного слоя, за счет наращивания плети новыми сегментами и забиванием металлоконструкции в почву. Ударное воздействие может быть реализовано при помощи кувалды или «бабки».


Устройство “бабки” для углубления абиссинского колодца

При этом для использования последней следует сделать следующее:

  1. пропустив через центральное отверстие выступающий конец водовода, установить на грунт «бабку». К которой предъявляются следующие требования: масса должна быть не менее 30 кг; центральное отверстие превышает внешний размер соединительной муфты на 5 – 10 мм; по бокам выполнены проушины или отверстия под рым-болты для крепления веревок, располагаемые сверху и по центру ребер.
  2. нарастить водовод очередной секцией при помощи резьбовой стальной муфты. К которой предъявляются особые требования: толщина стенки должна быть не меньше, чем у соединяемых плетей; длина нарезанной части превышать диаметр трубы втрое; по концам выполняются цилиндрические проточки, которые необходимо сделать для плотного вхождения участка плетей без резьбы на глубину не менее 5 мм, а значит их калибр должен совпадать с наружным размером труб.
  3. каждая из секций вкручивается в муфту с пеньковым уплотнением поверхностей на глубину не менее 1,5 поперечных сечений;
  4. наверху смонтированной плети крепится узел с двумя блоками для подъема/опускания «бабки», через которые пропускаются веревки, крепящиеся к проушинам или рым-болтам ударного инструмента. Если высота слишком большая, то крепить блок следует до соединения секций между собой;
  5. «бабка» поднимается до упора вверх и фиксируется в таком положении;
  6. на расстоянии 1 – 1,5 м от поверхности земли, но не менее 0,2 м от соединительной муфты, крепится «подбабник» представляющий собой массивную цилиндрическую деталь с выступами и разрезным вкладышем из металла, твердость которого больше чем у материала трубы.

Когда все готово, «бабка» отпускается и падает на «подбабник», который фиксируется еще сильнее за счет конических вкладышей, а водовод погружается в грунт.

После определённого числа подъемов и сбросов ударного инструмента, зависящего от характера грунта, водовод забивается до уровня, когда работать «бабкой» становится неудобно. После этого установленные элементы ударной пары следует снять и повторять операцию с наращиванием плети новыми сегментами, до тех пор, пока не будет достигнута необходимая отметка.

Глубина первого водоносного горизонта может быть определена путем периодического заполнения водовода, если вода не уходит, значит глинистый слой не пройден, а когда уйдет – «игла» должна быть забита еще на 1 метр. После этого может быть установлен насос и начата раскачка.

Пластиковая труба вместо водовода

Появление новых материалов и комплектующих для монтажа водопроводов обусловило желание мастеров выполнить скважину для подъема воды с глубины, использовав пластиковые трубы, не подверженные в отличие от металла коррозии и не являющиеся источником оксида железа, повышающего жесткость. Однако свойства пластика не позволяют забивать его в грунт без потери формы и герметичности, что обуславливает необходимость бурения для обустройства таких абиссинских скважин.

Так как абиссинской является скважина с заглушенным дном, за счет чего вода поступает не в результате притока, а через перфорированную стенку, прежде чем забивать пластиковые трубы в отверстие, полученное в результате шнекового или спирально-винтового бурения, следует выполнить проходку на всю глубину. После этого забивается колонна, состоящая из пластиковых труб, начиная с концевой секции, имеющей перфорацию поверхности с фильтром и заглушенное дно. Заглушку предпочтительно сделать конической, чтобы облегчить проходку.

Разнообразие, представленных на рынке, сантехнических коммуникаций позволяет выбрать в качестве материала для того, чтобы выполнить своими руками абиссинский колодец, один из следующих вариантов пластиковых труб:

  1. Метапол, диаметром 1 дюйм и более, опускаемый без разрывов сечения в отверстие, полученное бурением при помощи спирального бура.
  2. ПВХ трубы, диаметром не менее 1 дюйма, опускаемые по одной секции, которые свариваются друг с другом, до получения нужной длины.
  3. Канализационная пластиковая труба, диаметр которой составляет от 57 мм, опускаемая в скважину и наращиваемая посредством стандартных соединений с резиновыми уплотнениями.

Скважина-игла с обсадной трубой

Если в процессе бурения шурфа для абиссинского колодца, выяснилось, что грунт слишком рыхлый и без параллельного усиления стенок проходки сохранять форму не может, не стоит расстраиваться и вместо того, чтобы сделать абиссинский колодец своими руками с водоводом из пластиковых труб, использовать его как обсадную колонну. Бурение в этом случае следует выполнять эксцентриковым инструментом, например, буровой ложкой, которая как раз предназначена для песчаного грунта, а укрепление стенок производится параллельно, по мере опускания штанги из газовых труб.

Трубная конструкция, передающая вращение от ворота к буровому инструменту в данном случае, будет впоследствии использована, как абиссинская скважина, сделанная своими руками, поэтому к ней предъявляются требования аналогичные тем, что были перечислены при описании оборудования колонны – «иглы».

После того как бурение шурфа выполнено на всю глубину, а стенки укреплены, штанга постепенно достается из скважины и разбирается на отдельные секции. Буровой инструмент заменяется на концевую секцию с заглушенных концом и перфорированной стенкой, снабженной фильтрующим элементом.

Начиная с концевого звена происходит сборка секций, с герметизацией резьбовых муфтовых соединений при помощи пакли, и постепенное опускание в шурф, до достижения дна. Полости между водоводом и обсадной колонной полностью или частично засыпаются мелкой каменной крошкой для дополнительной фильтрации.

Иметь собственный источник водоснабжения для частного дома – это не только простое желание, но и необходимость, так как подключиться к центральным сетям в большинстве случаев не представляется возможным.

Колодец для организации требует немалых физический затрат, а вода в нем контактирует с окружающей средой. Артезианская скважина – роскошь, которую мало кто может себе позволить. Да и для бурения артезианки требуется особое разрешение. Выход – обустроить на участке абиссинский колодец.

Этот питьевой источник был придуман в северной Африке в связи с особенностями грунта. По сути это не колодец, а скважина, которую еще называют иглой в связи с особенностями формы.

Глубина этого источника подземной воды составляет до 12 м.

Абиссинский колодец достаточно просто устроен:

  • тело его сформировано несколькими соединенными друг с другом трубами дюймового диаметра;
  • в самой глубокой части тело переходит в перфорированную трубку-фильтр, окруженную дополнительно сеткой;
  • фильтр заканчивается острым наконечником;
  • на поверхности расположено водоподъемное оборудование, например, ручной помповый насос.

Простота устройства является одним из основных положительных характеристик скважины-иглы.

Преимущества и недостатки «абиссинки»

Фото на дачном участке

Многие специалисты и пользователи считают, что скважина-игла – один из наилучших вариантов водоснабжения на дачном участке . Такое мнение связано с большим количеством плюсов этого источника воды:

  1. Скважину-иглу очень просто монтировать , на всю процедуру обустройства уходит в среднем 10 часов. Для этого не нужно нанимать специальную технику, возможность подъезда которой зачастую затруднена.
    2. можно обустроить как снаружи здания, так и внутри , что делает возможным использование источника в зимнее время.
  2. Такая скважина подходит для участков, в которых нет электричества , так как можно установить ручной насос. Если в подаче электроэнергии бывают перебои, то есть возможность укомплектовать источник 2 видами водоподъемного оборудования: ручным и электрическим.
  3. При необходимости все элементы скважины можно демонтировать и перенести в другое место .
  4. Вода в «абиссинке» не подвергается такому влиянию верхводки и поверхностных стоков , как колодезная. А по минеральному составу источник превосходит артезианскую скважину. Для воды абиссинского колодца не характерно присутствие неорганического железа и высокая концентрация солей жесткости.
  5. Дебет скважины составляет от 0,5 до 3 м3/час , что вполне достаточно для хозяйственных нужд дачного дома и даже полива посадок.
  6. Чтобы ее воссоздать, не нужно получать лицензию .
  7. Итоговая стоимость источника не велика , к тому же фильтр, тело колодца и даже ручную помпу можно изготовить самостоятельно.

К основному недостатку «абиссинки» относится возможность просачивания загрязнителей в воду с поверхности. Об этом не стоит забывать при выборе места для скважины.

Особенности обустройства и эксплуатации

Хоть абиссинская скважина проста и популярна, использовать её можно не всегда, да и во время монтажа нужно учитывать некоторые нюансы.

  1. Важно, чтобы водоносный слой не проходил глубже 8 м, что связано со способностями поверхностного водоподъемного оборудования.
  2. Скальный грунт препятствует обустройству «абиссинки». Оптимальным вариантом является песок средней и крупной фракции. В нем установка требует минимальных физических затрат, а процесс заиливания фильтра происходит медленно.
  3. Не допускается, чтобы возле скважины находились источники загрязнения: мусорные кучи, выгребные ямы, септики.
  4. Шахту скважины могут образовывать дюймовые или полуторадюймовые пластиковые или металлические трубы. При этом важно, чтобы соединения между ними были прочными и герметичными.

Зная эти особенности, можно приступать к закупке материала и готовить все необходимые инструменты.

Оборудование: что необходимо подготовить?

Можно приобрести готовую конструкцию колодца или изготовить все элементы самостоятельно.

Чтобы сделать абиссинский колодец своими руками, вам понадобятся:

  • полудюймовые трубы общей длиной примерно в 3-10 м;
  • 1 метр трубы диаметром в ¾ дюйма для муфт, соединяющих полудюймовые трубки;
  • дюймовые трубы общей длиной 8-12 м для тела колодца;
  • сетка 16х100 см с фильтровым плетением;
  • около 2 м проволоки диаметром 0,2 мм;
  • 4 чугунные муфты для забивки;
  • заостренный металлический наконечник длиной в 10 мм, а диаметром немного больше основных труб, его можно заказать у токаря;
  • хомуты автомобильные;
  • болтики и гайки на 10 мм;
  • инструмент для резки труб;
  • газовые ключи;
  • садовый бур;
  • дрель;
  • аппарат для сварки;
  • «бабка».

Видео — бурение скважины игла абиссинского колодца своими руками

Нужно уточнить, что забивка – это основной процесс монтажа абиссинского колодца . Именно для этого нужна «бабка» – инструмент, который можно изготовить самостоятельно.

Для этого надо к небольшому отрезку толстостенной трубы приварить с одного конца основание, толщиной в 10 мм, а с боков ручки. Вес готового изделия должен быть порядка 30 кг. Все сварочные соединения нужно делать тщательно для безопасности ведения работ по заглублению.

Все указанное выше доступно в продаже, что только облегчает монтаж скважины.

Как сделать абиссинский колодец своими руками?

Прежде чем приступать к бурению и забивке абиссинского колодца нужно приготовить все составные части скважины.

  1. Длинные дюймовые трубы делят на отрезки длиной от 1 до 1,5 м, на концах которых нарезают резьбу для соединения.
  2. На метровой трубе диаметром в 1 дюйм делают щелевидные отверстия, удаленные друг от друга на расстояние около 2 см. Длина участка с перфорацией должна составлять 0,8 м. Это основа фильтра.
  3. На перфорированную трубку наматывают проволоку, а сверху намотку закрывают сеткой. Для фиксации можно воспользоваться 8-10 хомутами или пайкой. В последнем случае нельзя использовать свинцовый припой.
  4. К концу, который будет направлен к основанию, приваривают стальной конус.

Теперь можно приступать к забивке с предварительным бурением.

  1. В месте, где будет произведен монтаж скважины, выкапывают котлован в 0,5 м3.
  2. В центре приямка начинают бурение садовым буром, который наращивают, используя трубы диаметром в 0,5 дюйма.
  3. Грунт периодически вынимают, поднимая бур
  4. При появлении песка, насыщенного водой, начинают забивку. Сначала соединяют фильтр с необходимым количеством труб, на край столба накручиваю чугунную муфту. Надевают «бабку» и резко ударяют ей.
  5. Постепенно столб из труб наращивают.
  6. В процессе забивки постоянно подсыпают и уплотняют грунт вокруг трубы.
  7. Периодически в тело колодца заливают воду и прослушивают. Для этого трубу поворачивают по часовой стрелке. Когда становится слышно шелест, то добавляют еще воды. Если она уходит быстро, то заглубляются на 0,3 м, при медленном просачивании жидкости забивают столб на полметра.

Последняя процедура помогает не пропустить водоносный слой. Когда он достигнут, устанавливают насос и прокачивают воду до того момента, когда она станет прозрачной. Воду нужно отнести в лабораторию на анализ. Это лишь немного увеличит стоимость «абиссинки», но позволит убедиться, что источник можно использовать для питьевого водоснабжения.

На видео вы можете посмотреть бурение абиссинской скважины при помощи установки Пионер:

Во сколько обойдется?

Скважину-иглу можно заказать под ключ. Так, монтаж двенадцатиметровой скважины из оцинкованной стали с установкой купленного вами насоса обойдется примерно в 23 -25 тысячи рублей.

Более дешевый вариант – забить самостоятельно готовые элементы конструкции. Комплект для десятиметровой скважины из оцинкованной стали стоит примерно 5,5 тысяч рублей. Нужно прибавить к этому стоимость насоса. Минимальная цена электрического водоподъемного оборудования – 2500 рублей.

Меньше всего будет стоить абиссинский колодец, который изготовлен полностью самостоятельно. Тут основные траты связаны с покупкой насоса и труб: 1 метр дюймовой трубы из оцинкованной стали стоит примерно 110 рублей. Общая стоимость самостоятельно устроенной скважины вряд ли превысит 7 тысяч рублей.

В любом случае при правильном монтаже скважина игла станет отличным источником воды, который прослужит длительное время.
