Самостоятельное устройство деревянного перекрытия второго этажа. Как сделать перекрытие между этажами Перекрытие по деревянным балкам 2 этажного дома

Требования к полам второго этажа, популярные конструкции настилов и материалы для них, технология монтажа в деревянных и кирпичных домах.

Содержание статьи:

Монтаж пола на втором этаже - это сооружение настила с привлекательным внешним видом, обладающего хорошими эксплуатационными характеристиками. Технология сборки конструкции зависит от схемы межэтажного перекрытия и назначения помещений на первом уровне. О разновидностях полов второго этажа и особенностях сборочных работ пойдет речь в этой статье.

Основные разновидности полов на втором этаже


Конструкция полов на втором этаже зависит от нескольких факторов, основной из них - способ формирования межэтажного перекрытия. Если основание деревянное, настилы стелют на балки или лаги. В случае использования железобетонных плит материал кладут на лаги.

Приведем характеристику основных видов полов для второго этажа дома:

  • Полы па балках . В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная - прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами - они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.
  • Полы на лагах . Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.
  • . Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор - керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.

Требования к полам комнат многоуровневого дома


Пол второго этажа обязан соответствовать таким требованиям:
  1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.
  2. Конструкция простая и соответствует строительным технологиям.
  3. Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.
  4. Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.
  5. Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.
  6. Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.
  7. Несущая способность настила соответствует эксплуатационной нагрузке всего здания.
  8. Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

Выбор материалов для полов второго этажа

Конструкция полов второго этажа состоит из следующих основных элементов: основания, чернового покрытия, тепло- и звукоизоляции, гидроизоляции. Выбор материалов зависит от нагрузки на покрытие и условий, в которых оно будет эксплуатироваться.

Силовые балки для монтажа пола


Профили для настилов чаще всего изготавливают из хвойных пород деревьев - сосны или лиственницы, которые имеют высокую прочность на изгиб. Брусья из лиственных пород могут согнуться после приложения нагрузки. При покупке убедитесь, что образцы без сучков, трещин, гнили и других дефектов.

Перед тем как сделать пол на втором этаже, определите грузоподъемность и размеры бревен. Для расчета можно воспользоваться несложными компьютерными программами или применить готовые проверенные конструкции.

Форма колоды может быть разная - прямоугольная, круглая, квадратная. Классический вариант силовой балки - брус высотой 140-240 мм и шириной 50-160 мм. Размер сечения зависит от нагрузки, размера пролета и шага между изделиями. Брусья укладывают вдоль короткого пролета длиной максимум 6 м. Оптимальная длина опорных конструкций - 4 м.

Бревна для полов жилых помещений должны выдерживать нагрузку 350-400 кг/м 2 , для нежилых неэксплуатируемых - 200 кг/м 2 . Если есть концентрированная нагрузка, например, от ванны или котла, выполняют специальные расчеты.

Изделие большей длины будет провисать под своим весом и приведет к деформации конструкции. При необходимости на первом этаже монтируют опоры, которые поддерживают потолочную конструкцию.

Вместо подпорок можно использовать усиленные брусья (прогоны), на которые опираются другие балки. Отношение высоты прогона к длине пролета должно быть 1:20. Например, для пролета 5 м выбирайте опору высотой 200-225 мм при толщине 80-150 мм.

На стройрынках продаются клееные прогоны прямоугольной формы и двутавровые деревянные конструкции из колод и досок. В первом варианте профили опираются на верхнюю часть прогона. При использовании двутавра колоды кладут на нижнюю полку изделия, снижая высоту конструкции.

Лаги для создания настила


Изготавливают из хвойных пород деревьев, у которых материал мягкий, легко обрабатываемый, недорогой. Можно использовать бруски второго или третьего сорта с влажностью до 18%. Более прочные дубовые или лиственные образцы, но они считаются элитными материалами и стоят дорого.

Брус должен быть прямоугольным, а его ширина меньше высоты в 1,5-2 раза. Профили с такими пропорциями выдерживают наибольшую нагрузку. Популярны изделия с размерами сечения 75х150 мм.

Сечение лагов зависит от расстояния между балками и вычисляется по специальным таблицам. Если ширина пролета имеет промежуточное значение, выбирайте лаги больших размеров.

Изделие необходимой толщины можно изготовить самостоятельно, соединив между собой две доски. Если высота получилась меньше ширины, изделие кладут на ребро.

Высоту бруса выбирайте на 3-4 мм больше толщины защитного слоя, чтобы под настилом оставалось пространство для проветривания.

Изоляторы при монтаже пола


Для тепло- и звукоизоляции применяют рулонные или блочные материалы (базальтовую вату, стекловату, пенопласт). Защитный слой стелют толщиной от 50 до 200 мм, в зависимости от высоты полов второго этажа.

Он состоит из нескольких уровней:

  • Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).
  • Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м 3 . Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».
  • Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.
  • Накрывают «пирог» гидроизоляционным материалом.
В разных комнатах состав защитного слоя может отличаться:
  1. Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.
  2. При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.
  3. Гидроизоляция не требуется в случае использования утеплителя ЭППС.
  4. Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.
  5. Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.

Пиломатериалы для пола на втором этаже


Породу дерева для помоста выбирайте в зависимости от эксплуатационной нагрузки пола. В малопосещаемых комнатах стелют сосновые, пихтовые и еловые пиломатериалы, которые из-за мягкости не рекомендуется использовать, например, в коридоре. Прочные дубовые и лиственные массивы можно класть в любом помещении, но они отличаются высокой ценой. В детских и спальнях лучше сделать ольховые и осиновые полы.

Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

  1. Материалы первого сорта обычно покрывают лаком и используют как чистовые.
  2. Пиломатериалы второго сорта красят.
  3. Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.
  4. Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.
  5. Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.
  6. Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.
  7. Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.
  8. Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.

Монтаж пола второго этажа на силовые балки

Укладка помоста на межэтажные профили производится на стадии строительства здания. Конечный результат зависит не только от финишного покрытия, но и во многом от укладки силовых элементов на стены.

Установка бруса на стены


Настил крепится на силовые балки, формирующие межэтажное перекрытие, без промежуточных элементов. Работы по устройству пола второго этажа выполняются в следующей последовательности:
  • Покройте брусья антисептиками и антипиренами.
  • Выполните в стенах проемы для балок. Если перегородки кирпичные или бетонные - изготавливают пазы (гнезда). В бревенчатых конструкциях предусмотрите выемки глубиной не менее 150 мм (для брусьев) или не менее 100 мм (для досок). Шаг между проемами должен быть в пределах 0,6-1 м.
  • Первое бревно располагают на расстоянии минимум 50 мм от стены, остальные - равномерно между крайними элементами.
  • Колоды можно крепить к стене и другими способами. Например, если в перегородке вырезать пазы «ласточкин хвост», а в бревне выполнить выступы такой же формы. Другой вариант - закрепить предварительно уголки или кронштейны к стенам саморезами или анкерами и положить на них брусья. Последний способ позволяет быстро создать перекрытие, но в эксплуатации соединение не очень надежное.
  • Торцы профилей срежьте под углом 60 градусов.
  • Концы колод, которые ложатся на стены, покройте битумом и оберните двумя слоями рубероида для гидроизоляции. Срезанные торцы не изолируйте, они должны оставаться в таком виде для вентиляции.
  • Приготовьте обрезки досок толщиной 30-40 мм, пропитайте гидроизоляторами и антисептиками. Положите образцы на дно выемок для балок.
  • Опустите балки на дощечки и оставьте со всех сторон зазоры между ними и стенами 30-50 мм.
  • Проконтролируйте уровнем горизонтальность бруса. При необходимости изготовьте деревянные плашки разной толщины, смажьте их смолой и высушите.
  • Установите прокладки под край бруса и устраните наклон.
  • Аналогичным способом положите на свои места все пиломатериалы.
  • Проконтролируйте расположение верхних поверхностей всех изделий в одной горизонтальной плоскости с помощью строительного уровня. При необходимости устраните наклоны.
  • Заделайте щели между деревом и стеной минеральной ватой или паклей, что предотвратит проникновение холодного воздуха. Каждый пятый образец закрепите к стене анкерами.

Сборка напольной конструкции


Порядок сборки напольной конструкции и ее крепление выполняется в такой последовательности:
  1. Закрепите черепные бруски сечением 50x50 мм заподлицо с нижним основанием балки.
  2. Положите на них элементы чернового пола и зафиксируйте со стороны первого этажа саморезами. При монтаже контролируйте горизонтальность нижнего настила.
  3. Для защиты от влажных испарений постелите на пол пергамин или полиэтиленовую пленку. Их кладут поверх бревен внахлест с перекрытием в 10 см и крепят степлером. Места стыков проклейте строительным скотчем.
  4. На пароизоляцию положите рулонный или панельный изоляционный материал. Проконтролируйте отсутствие щелей на полу. При монтаже в два слоя плиты должны перекрывать стыки нижнего ряда.
  5. Накройте утеплитель полиэтиленовой пленкой, заделайте все щели между материалом и основанием.
  6. После монтажа утеплителя на силовые элементы укладывают доски чернового пола. Материал помоста зависит от финишного покрытия. Например, на фанеру толщиной 10-12 мм стелют линолеум или паркетную доску.
  7. Укладка пола на втором этаже заканчивается после выполнения по углам комнаты отверстий для вентиляции подпольного пространства.

Укладка пола второго этажа на лаги


Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.
  • В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.
  • Положите лаги в выполненные выемки меньшей стороной.
  • Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.
  • Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.
  • К нижней части лагов закрепите доски или бруски для создания чернового пола.
  • Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.
  • Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.

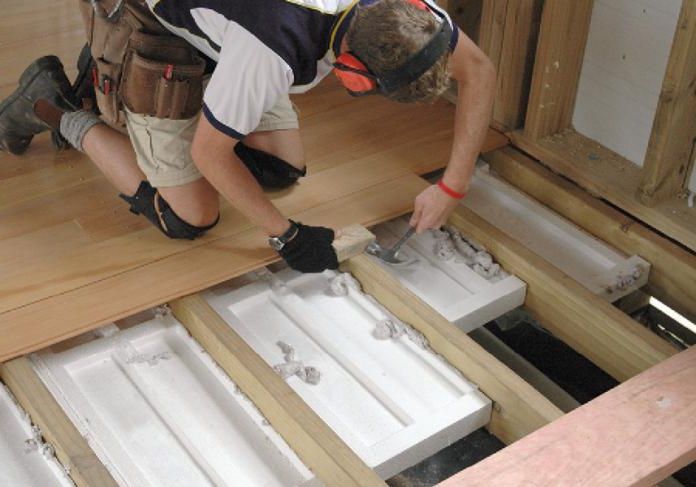

  • Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.
  • Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.
  • Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.

Настил пола второго этажа на бетонное перекрытие


Лаги для обустройства полов незаменимы, если работа планируется на бетонных межэтажных плитах перекрытия. Балки укладываются двумя способами - на цементную стяжку или на деревянные прокладки. Первый способ предполагает предварительное выравнивание в горизонт поверхности плиты.

Работа выполняется в следующей последовательности:

  1. Очистите плиту от грязи.
  2. Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.
  3. С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.
  4. Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.
  5. После высыхания проконтролируйте горизонтальность поверхности.
  6. Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.
  7. Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.
  8. Положите лаги на пленку и закрепите анкерами к основанию.
Для укладки лагов на прокладки не надо заранее выравнивать поверхность. Положите балки на плиту с заданными промежутками и проконтролируйте горизонтальность верхних оснований. Выравнивание производится за счет прокладок, которые устанавливаются между брусьями и плитой.

Закрепите дерево к плите с помощью шурупов и дюбелей. Крепеж располагайте рядом с прокладками. Дальнейшая процедура по укладке изоляции и монтажу чистового пола аналогична сборке помоста на деревянном перекрытии.

Как сделать пол на втором этаже - смотрите на видео:


Монтаж полов второго этажа принципиально не отличается от работ на первом. Основными проблемами остаются обустройство звукоизоляции перекрытия и расчеты конструкции на прочность. Чтобы настил эксплуатировался максимально долго, следуйте советам нашей инструкции.

Все фото из статьи

Возведение строений из дерева является одним из самых популярных вариантов в силу целого ряда причин: экологичности материала и его доступности в нашей стране, простоты проведения работ и надежности готовых конструкций. А двухэтажные дома являются отличным решением для тех, кто ценит простор, но при этом не хочет занимать большое пространство под застройку.

Их строительство мало отличается от одноэтажных вариантов, но есть один очень важный нюанс, который следует рассмотреть подробнее – устройство межэтажной перегородки. Именно эту часть конструкции мы и рассмотрим в нашем обзоре.

Материалы, используемые для проведения работ

Запастись всем необходимым следует заранее, чтобы в процессе проведения работ не возникало простоев. Перечень может отличаться, но основные составляющие остаются неизменными:

Балки От этих элементов напрямую зависит прочность и надежность перегородки, поэтому следует выбирать изделия с сечением, обеспечивающим требуемую несущую способность. Универсальные варианты – 150х150 и 200х200, этого обычно хватает для обеспечения жесткости в большинстве строений, чаще всего материалом изготовления является сосна. Важно, чтобы древесина была сухой, иначе есть риск, что элементы начнут деформироваться после установки
Материалы для настила Сверху и снизу балки зашиваются черновым настилом, который может быть выполнен разными способами, подробнее мы их рассмотрим ниже. Принципиальной разницы нет, и вам нужно лишь выбрать тот вариант, который подходит лучше всего для тех или иных условий
Гидроизоляционный материал Чтобы дерево служило как можно дольше и не подвергалось негативным воздействиям, возникающим при перепадах температуры и влажности, его необходимо защитить. Есть несколько вариантов, их мы также рассмотрим ниже
Тепло и звукоизоляция Чтобы уровень шума был как можно меньше, а тепло сохранялось в помещениях как можно лучше, надо уложить между балками специальные материалы. В противном случае любое передвижение сверху будет слышно снизу, а теплый воздух будет беспрепятственно уходить через плохо изолированную перегородку

Важно! Качество всех материалов должно соответствовать самым высоким стандартам, это гарантирует отличный результат и обеспечивает надежность и безопасность всего строения.

Основные этапы рабочего процесса

Инструкция по проведению работ будет разделена на несколько стадий, чтобы вы смогли разобраться во всех особенностях как можно лучше. И начнем мы с укладки основных опорных элементов.

Крепление балок

Работы в деревянных строениях могут проводиться несколькими способами, рассмотрим последовательность требуемых операций:

  • В первую очередь следует подготовить изделия – очистить их от загрязнений и остатков коры при ее наличии, а также покрыть специальным огнебиозащитным составом. Это позволит защитить древесину от возгорания и повреждения древоточцами и значительно продлит срок службы конструкции.

  • Далее проводятся все необходимые замеры, если требуется резка балок, то лучше перепроверьте все размеры, так как отрезав лишнее, вы просто испортите изделие, цена которого довольно высока. Резку проще всего проводить с помощью бензопилы или другого специального деревообрабатывающего устройства.

Крепление проводится тремя основными способами:

  • Первый – вырезка выемок по размеру торцов балок и закрепление каждого элемента именно в специальных углублениях. Этот вариант очень широко используется уже несколько столетий. Важно резать материал аккуратно, чтобы уровень укладки у всех элементов был одинаковым, соединения уплотняются и теплоизолируются с помощью пакли, это позволяет защитить все вырезы от проникновения холодного воздуха.

Все фото из статьи

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

Предъявляемые технические требования

  • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
  • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м 2 , а для чердака от 105 кг/м 2 .

  • Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
  • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
  • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

Монтаж и обработка

Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий , которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

Длина Поперечное сечение балки
При ширине пролёта 600 см При ширине пролёта 1000 см
2000 75×100 75×150
2500 75×150 100×150
3000 75×200 100×175
3500 100×150 125×175
4000 100×175 125×200
4500 100×200 150×200
5000 125×200 150×225
5500 150×200 150×250

В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м 2 . Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

Чердачные и межэтажные перекрытия

Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.

Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

Звукоизоляция с утеплением

В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

Заключение

Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

Вы не постесняйтесь хоть немного времени потратить - раз уж занимаетесь сами не своим делом (не в обиду- а в смысле просто константации факта -в смысле- не будучи инженером ПГС, например - вы проектируете перекрытие дома) - посмотрите хотя бы:
А) Данные по лучшему(!) варианту, чем вами предложенный -(без разделения балок и без развязки- но типа минимальной двусторонней(!) конструкции- на Там явственно видно недостаток не менее чем 10 дБ (в 10 раз) в сравнении с минимально требуемым (с минимумом -чтобы просто шагов на первом этаже не слышать с второго.)
Б) Начальные сведения- из данной мной ссылки выше (из ) -
1) Минимальные требования к конструкции перекрытия -чтобы шагов хотя бы не слышать с второго на первом - из поста выше -по ссылке от профессионала- акустика С. Шумакова -

...1. В деревянных домах добиться хорошей звукоизоляции бюджетными методами невозможно.
2. Основное правило звукоизоляции деревянных перекрытий разделить поверхность пола и потолка.
Т. е. конструкция пола не должен крепиться к балкам (2.1.) ИЛИ конструкция потолка не должна крепиться к балкам (2.2.).
Техническое решение
2.1.
черновой настил по балкам + пол на лагах с Вибростеком в два слоя
черновой настил по балкам + пол на лагах с Силомером
черновой пол по балкам + упругий слой из ваты Шумостоп/Парок/Флорбаттс + элементы пола
черновой настил по балкам + ЗИПС - Пол
черновой настил по балкам + стяжка по упругому слою
2.2.
подшивка потолка из ГКЛ на ВИБРОПОДВЕСАХ + упругая подложка + паркет, ламинат или ковровое покрытие сверху.
2.3.
перекрытие на раздельных балках .
Тоже требует как упругого слоя сверху, таки подшивки на виброподвесах, т. к. ударный шум все-таки передается по такому перекрытию довольно хорошо ...
Вы хотя бы мизер (2.3) НЕэффективный - самый дешевый и самый простой- тогда примените -тот, что присутствует и в классическом учебнике Блази (см. ниже) -(в сумме, например, с типовыми засыпками подшивки черновой пола второго-потолка первого) или - без засыпок- но с 2.1-2.2 выше) иных -
2) И - просмотрите хотя бы - по той же ссылке -
всего три страницы классического инженерного пособия многократно периздававшегося -там и цифры Lnw и цифры для некотрых конструкций Rw перекрытий частных домов -
на
И - что означают эти цифры (рядом с чертежами перекрытий этих трех страниц инженерно-строительного пособия Блази - для тех применяемых не с бодуна в классических конструкциях перекрытий строителями;
Г) Для ориентира-
звукоизоляция по ударным воздействиям -
цифра в 60 дБ Lnw (современное) соответствуя- эта величина требуется -чтобы не слышать просто шагов сверху. Соответственно -50 дБ Lnw- чтобы комфортно был почти неслышен бег вашего ребенка по второму этажу
(немного иное понимание цифр - в "добавке" -с чертежей строительного пособия Блази -см. на )
2) Звукоизоляция по воздушным шумам (разговоры, телевизор и т. п -к низам музона не относится -в деревянном доме или -из газопенобетона или СИП такие звуки не уменьшить- это вы сами с ветки по звукоизоляции форумхауса знаете)
Что означают на чертежах перкрытий Блази цифры добавки(dRw) или -интегрально-суммарной (Rw) звукоизоляции по воздушным шумам через перекрытие - просмотрите вложенную таблицу соотношения цифр и обыденного понимания слышимости -приложенный файл к на
И сами можете примерно..посчитать по известному Калькулятору Роквола() -второй столбец - звукоизоляцию по воздушным шумам - для перегородки (пол ваш в этом плане эквивалентен такой же перегородке - потому можете и...остается считать по ВТОРОМУ столбцу - http://sound.rockwool.ru/#professional) там правда нет ДЕРЕВА как материала для перегородок -потому берите самую близкую - ДСП..Для суммарной толщины 12 см получите 41 дБ - это ничего -с позиции слышимости..Норматив для домов и квартир минимумом имеет Rw =50-52 дБ - разница с 41 дБ -10 раз...
(И это еще - если забыть про фатальную роль щелей между досками -почему в звукоизоляции доски не применяют- только перекрывающие другстыки друга листовые материалы)
Не постесняйтесь -если занимаетесь специальным делом (на что инженеры ПГС более 5 лет учаться) - хотя бы эти три страницы с конструктивами перкрытий частных домов просмотреть..- на
Удачного выбора конструкции перекрытия!

Рост объемов частного жилищного строительства свидетельствует о повышении благосостояния наших соотечественников. Молодому поколению с трудом верится, что еще не так давно надо было 30–40 лет числиться в очереди на получение жилья, и результат ожидания еще был неизвестен. Даже те, кто имел возможность сразу заплатить за кооперативное жилье, должны были по большому блату записываться в члены этих сообществ, объемы такого строительства были мизерными. Это к ведению для тех, кто слишком идеализирует времена СССР, а сам тогда не жил.

Сегодня ситуация кардинально изменилась, большое число наших соотечественников может купить готовые квартиры во многоэтажках, а кто не желает дышать городским смогом – строятся за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о таких ранее архитекторы не могли и мечтать. Но не у всех застройщиков достаточно знаний, чтобы выбрать правильный вариант на втором этаже. Попробуем разобраться.

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

СНиП 2.03.13-88 от 01.01.1989 г. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Таблица. Виды полов второго этажа по деревянным балкам.

Тип пола Описание технических и эксплуатационных особенностей

Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.
Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.


Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Общие требования

Вне зависимости от конкретных особенностей пола, ко всем конструкциям строительные нормы выдвигают общие требования. Только их выполнение гарантирует длительную и эффективную эксплуатацию сооружений.

Утеплитель

Среди многих видов чаще всего используются два: минеральная вата и . Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

  1. . Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.

  2. . К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.

Это объективные сравнительные характеристики двух утеплителей, анализируйте информацию и делайте свои выводы.

Балки перекрытия

В зависимости от планируемых нагрузок могут использоваться доски 50×200 мм, 50×250 мм или брусья не менее 150×150 мм. Выбирать надо только качественные пиломатериалы не ниже первого сорта. Во время расчетов следует принимать во внимание, что нагрузка на квадратный метр пола может достигать 210 кг, а максимальный прогиб не должен быть более 1/250 длины. К примеру, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть большие 2 см. Это максимальное значение, в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдержать до 180 кг/кв. м нагрузки

Сечения балки 15х15 будет достаточно

Балки следует в обязательном порядке пропитывать современными антисептиками, все места контактов дерева с бетоном или кладочными строительными материалами гидроизолируются. И самое главное – наличие постоянной и эффективной вентиляции пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

Звукоизоляция

Существующие нормативные акты предписывают, что порог звукоизоляции межэтажных перекрытий не должен превышать 50 дБ. Из физики известно, что чем большую плотность имеет материал, тем лучше он проводит колебания. Звук – это колебания воздуха, воздушные волны различной длины и интенсивности. Все утеплительные материалы отлично гасят их, для достижения требуемых нормативов достаточно между этажами делать прослойку из минеральной ваты или пенопласта толщиной 50 мм.

Максимальная длина деревянных балок

Пол нельзя настилать на непрочные основания, а пиломатериалы имеют свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, к сожалению, балки не могут использоваться в таких ситуациях. Их разрешается применять при длине пролета не более 5 м для межэтажных перекрытий и не более 6 м для чердачных. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора значительно возрастает прогиб под собственным весом. В связи с такими особенностями, балки нужно укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: на первом месте нагрузка на квадратный метр, на втором месте удобство укладки теплоизоляционных материалов. Для облегчения процесса выбора в строительных нормах и правилах есть таблицы с рекомендованными размерами балок с учетом пролета перекрытия.

Вид и материалы настила пола

Здесь существует несколько вариантов обустройства, во время выбора конкретного рекомендуется принимать во внимание максимальное количество индивидуальных факторов.


В качестве финишных материалов могут использоваться натуральные доски, или мягкие покрытия. Но есть и одно ограничение. Если планируются полы с подогревом, то деревянные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокую температуру и обязательно растрескаются. Во-вторых, дерево имеет низкую теплопроводность, что ухудшает эффективность подогрева.

Видео — Черновой пол. Устройство перекрытия в деревянном доме

Гидроизоляционные материалы

Их надо применять только при настиле теплых полов с минеральной ватой. Где именно и какая используется гидроизоляция?


Если помещение имеет пол с подогревом, то процесс монтажа еще более усложняется. Между утеплителем и нагревательным элементом есть дополнительное основание. Оно намного усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить до начала работ с полом, надо предвидеть последствия принятых решений.

Пошаговая инструкция строительства пола

Для примера мы возьмем сложный вариант – пол, утепленный минеральной ватой. Балки перекрытия из досок 50×200 мм, согласно расчетам такие элементы полностью выдерживают плановые нагрузки и имеют запас прочности примерно 40%. Запас обязателен для всех ответственных архитектурных элементов строений, перекрытие входит в перечень таких конструкций. Для пароизоляции будут применяться современные мембранные покрытия, черновой пол из обрезных досок толщиной 20 мм.

Практический совет. В целях уменьшения стоимости строительства можно для чернового пола использовать плиты ОСП или клееной фанеры, доски б/у одинаковой толщины или различные некондиционные отрезки. Решение следует принимать с учетом личных финансовых возможностей и типа финишного полового покрытия.

Шаг 1. Уложите балки перекрытия на несущие стены. Мы уже говорили, что в целях уменьшения усилия на прогиб их следует укладывать по ширине комнаты, а не по длине. Концы балок обязательно обмотайте рубероидом, должно быть не менее двух слоев. Сами доски рекомендуется не менее двух раз пропитать антисептиком. Конкретная марка не имеет значения, все они довольно эффективно справляются со своими задачами, кроме явной контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, значит расстояние по осям балок также 60 см. Таким образом, в чистоте получается ниша шириной 55 см, это позволяет плотно вставлять минвату и исключать появление щелей. Щели нежелательны не только потому, что они становятся причиной потери тепла. Есть еще одна проблема – в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса рассказывать нет смысла.

Варианты фиксации балок перекрытия к деревянным стенам

Есть довольно много способов, опытные строители принимают окончательное решение на месте. Новичкам можно порекомендовать воспользоваться одним из перечисленных методов.

  1. На торцах балок делаются выемки под размеры бревен . Достоинства – балки прочно лежат на стене, дополнительной фиксации во многих случаях не требуется. Недостатки – подрезанные элементы теряют в прочности, для подготовки каждой балки надо терять довольно много времени. Во время расчетов надо принимать во внимание не общую ширину, а только в месте подреза. А там она значительно уменьшается, за счет чего увеличивается расход пиломатериалов.
  2. Торцы балок лежат на линии сруба, под них проделываются специальные проемы . Очень простой и проверенный временем метод, универсального применения. Профессиональные строители стараются всегда использовать такой способ монтажа балок перекрытия второго этажа.

  3. При помощи металлических специальных крепежных приспособлений . Они подбираются под размер балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен. Балки вставляются в посадочные места. Преимущества метода – простота и легкость монтажа. Недостатки – несущие возможности уменьшаются, крепление самое слабое место и не может выдерживать таких же нагрузок, как и балка.

Шаг 2. К нижним плоскостям балок степлером зафиксируйте парозащиту. Нахлест не менее десяти сантиметров, все стыки надо обязательно заклеивать скотчем. Мы уже упоминали, что полостью герметичной защиту сделать не удастся, влага в любом случае найдет щели. Но это не значит, что излишне принимать меры по минимизации этого процесса.

Шаг 3. Прибейте снизу к балкам рейки или доски. К ним будет фиксироваться отделка чистового потолка, основание должно быть прочным. Сверху реек укладывается теплоизоляционный материал. В нашем случае это минеральная вата, следите, чтобы она плотно прилегала к краям ниши.

Практический совет. Толщина утеплителя рекомендуется не менее десяти сантиметров. Намного эффективнее укладывать не один слой утеплителя такой толщины, а два по пять сантиметров. За счет этого можно сделать смещения стыков и полностью исключить вероятность появления мостиков холода.

Очень важно, чтобы минвата не намокала, если дом не имеет крыши, то ее надо защищать пленкой. Мокрый материал не может самостоятельно высохнуть в нише, его необходимо для просушки вынимать. А это не только незапланированные потери времени, но и большое количество непродуктивных отходов. Во время демонтажа мокрая вата легко рвется, некоторые листы необходимо полностью менять новыми. Как правило, такие потери никто не планирует и не учитывает при подсчете количества утеплителя. В результате требуется повторное посещение магазина строительных товаров.

Шаг 4. Поверх утеплителя уложите гидрозащиту. Мы уже упоминали, что для этих целей надо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также настилается с нахлестом и фиксируется степлером.

Шаг 5. Настилайте черновой пол. В качестве финишного покрытия выбран ламинат, а под него требуется сплошное основание. Доски прибивайте плотно, но специально стягивать клиньями нет необходимости. Допускаются зазоры не более одного сантиметра. В каждую доску надо забивать не менее двух гвоздей с каждой стороны, в противном случае во время эксплуатации они обязательно выгнутся. Это очень нежелательное явление, особенно для ламината – легкое покрытие приподнимается, при ходьбе появляются крайне неприятные скрипы.

Ликвидировать их непросто, нужно полностью снимать ламинат, выравнивать доски чернового пола и перестилать покрытие заново. Как показывает практика, намного выгоднее и экономически и по времени в точности соблюдать рекомендованные технологии, чем потом устранять допущенный брак.

Черновой пол на втором этаже готов, можно продолжать строительство фасадных стен. Чистовое покрытые разрешается делать только после окончания монтажа крыши, отделки потолка и стен.

Цены на доски для пола

доски для пола

Видео — Утепление деревянного перекрытия

Видео – Укладка пола по деревянным балкам на втором этаже
