Как сделать выжигательный аппарат по дереву своими руками. Все о выжигателях по дереву

Выжигание по дереву – это форма искусства пирографии, позволяющая создавать на материале разнообразные изображения. Художественная обработка древесины известна ещё с доисторического времени. Первые аналоги, представлявшие выжигатель по дереву, были неудобны и работали на горючем. Выжигание стремительно завоёвывало популярность. Позже появился современный самодельный выжигатель.

Основные виды процесса выжигания

Пирография выражена классическими способами и техникой для обработки древесины. Умельцы практикуют открытую струю пламени, равномерно обрабатывая всю поверхность лицевой стороны изделия. Это создает желаемый, более глубокий фон для картины.

Эффективно использование слоя глины, которая позволяет обжечь оголенный, предварительно вырезанный на нанесенном материале рисунок. Такой метод позволяет наносить светлую картину на темном фоне и наоборот.

Практикуется метод обработки древесины горячим песком. Мастер погружает заготовку в массу, если необходимо придать оттенок светлому материалу, определяя экспериментально необходимое время воздействия.

Самостоятельно рассматривается устройство бутанового резака, как выжигателя по дереву. Основные характеристики такой техники подходят для создания неоднородных элементов с неправильной формой (волны, тучи). Существуют способы выжигания солнечным лучом, фокусируя энергию линзой.

Известно выжигание трением на токарном станке, раскаленными предметами. Используется рельефное выжигание, выполняя граничные надрезы. Также в ходу миниатюрная пирография с самыми маленькими экземплярами перьев.

Способы работы с выжигателем по дереву

Классический прибор для выжигания по дереву может выполнять различные виды нанесения объектов исходя из общей задумки будущей картины.

Популярный вариант – выжигание по контуру, где обработке подвергаются только линии границ объектов. В случае силуэтного выжигания, некоторые фигуры, или фон полностью выжигаются. Искушенные мастера могут прибегнуть к декоративному выжиганию, которое позволяет передать тени.

Освоение метода светотени позволит искушенному созидателю рисовать картины с передачей объема и динамики используя самодельный выжигатель.

Аппарат для выжигания

Современный электрический выжигатель позволит практиковаться даже начинающим людям. Выжигатель состоит из понижающего трансформатора основные характеристики которого должны быть со значениями не менее 5 V, и 2А. Необходима ручка с насадками и электрошнур, которые соединяются в единую цепь. В роли насадок могут применяться различные перья и нити накаливания, которым можно придавать желаемую форму. Часто заводские инструменты переоборудуют, меняя родной реостат на лабораторный трансформатор. Такое дополнение позволит контролировать интенсивность накаливания, что позволяет разнообразить цветовую гамму в работе.

Выделяются типы выжигателей двух видов:

  1. Выжигательный аппарат с проволочным наконечником, в том числе изготовленные своими руками.
  2. Электровыжигатель с твердым пером по дереву.

Основные характеристики электровыжигателя с твердым пером выделяются быстрым накаливанием и остыванием инструмента. Через несколько секунд после включения, электровыжигатель готов к использованию. Термический режим позволяют контролировать значение мощности. Жало из нихромовой проволоки позволяет добиться точных движений и более качественного результата работы. Оно крепится на специальный держатель-вилку. Жало разогревается до красна за несколько мгновений. Наконечник прибора может регулироваться для нужной формы. Перья из проволоки могут крепиться различными способами: либо двумя болтами, либо используют сменные насадки.

Аппарат с проволочным пером обладает следующими основными характеристиками:

  • длительная служба нагревательного элемента;
  • простая замена проволочного элемента;
  • прибор для выжигания по дереву позволяет нанести линии различных параметров.

К плохим качествам прибора, можно отнести высокую стоимость и сложность починки, трудности поиска комплектующих.

Работа схемы ручного выжигателя по дереву своими руками и последующая настройка всегда актуальны для любителей выжигания. Для создания всех элементов самодельного аппарата необходимы знания радиоэлектроники. Существуют уже придуманные схемы, которые отлично подойдут для самодельного механизма.

Делаем простейший выжигатель

При желании можно собрать выжигатель по дереву своими руками. Для этого потребуется небольшой набор инструментов и некоторые подручные средства, повсеместно используемые предметы быта. Чтобы собрать самодельный выжигатель необходимы следующие материалы:

  1. Штапик из древесины.
  2. Клейкая лента изоляционная.
  3. Блок питания.
  4. Нить накаливания из нихромового сплава.
  5. Паяльный прибор.
  6. Флюс для паяния.
  7. Олово для припоя.
  8. Электродрель с насадками.

В список могут добавляться и другие материалы, такие как нитки для шитья, резиновые термотрубки.

Процесс сборки мини-выжигателя

После подготовки всех составляющих начинается создание держателя для прибора. В качестве болванки, чтобы собрать самодельный простой выжигатель по дереву можно использовать деревянный штапик, с обычной длинной не более 10-ти см. В качестве держателя также можно использовать ручки от лакокрасочных кистей.

Ход требуемых действий:

  1. У иглы от шприца удаляется пластиковая основа от стержня используя пассатижи.
  2. Две иглы (одна швейная, другая от шприца для инъекций) необходимо прикрепить к рабочему концу ручки в параллельном соотношении. Острие обеих иголок должно направляется вперед, напоминая простую чернильную ручку. Для скрепления можно применять нитку, обматывая все элементы, тем самым формируя слой изоляции. Можно использовать изоляционную ленту.
  3. После надежного крепежа элементов, свободный конец швейной иглы необходимо согнуть таким образом, чтобы острие слегка дотрагивалась до кончика тонкой стенки медицинской иглы. Осуществить деформацию можно при повторном использовании утконосых пассатижей. Игра шприца начинает разогреваться за счет высокой сопротивляемости.
  4. К закрепленным иголкам необходимо подключить питание от сетевого зарядного блока. Полярность в данном случае не имеет значения. На зону припоя наносится флюс, и производится припайка оловом.
  5. Вся зона соединения с проводами, также заматывается ниткой или другим изолирующим материалом, надежно закрепляя все элементы, лишнее удаляется.
  6. Слой ниток можно пропитать суперклеем, а сверху натянуть термоусадочную трубку. Это сделает прибор более удобным в использовании.

Существуют и более сложные примеры создания выжигательного аппарата своими руками.

  1. В деревянную заготовку с рабочего торца, необходимо забить два небольших гвоздя. После чего требуется откусить шапки элементов.
  2. Вдоль всей ручки размечают и проделывают канавки для будущего провода. С этим сможет справиться даже канцелярский нож. Иногда для ручки применяют рукоятку лакокрасочной кисти. Углубления можно обработать напильником для удаления всех стружек и дефектов.
  3. Провода устанавливаются и закрепляются клеем.
  4. Каждый провод приматывают к соответствующему стержню гвоздя и затем обрабатывают соединение пайкой.
  5. Соединительные клеммы для проводов с шурупами помещаются на свободные части вбитых стержней
  6. Иглу для инъекций сгибают, придавая форму треугольника без основы. Место сгибания подвергают обработке напильником для утоньшения. Таким образом самодельный выжигатель будет нагреваться в требуемой зоне.
  7. Созданный наконечник вставляют в клеммы и прибор может тестироваться.

Если все элементы хорошо присоединены, а материалы для наконечника хорошего качества, можно использовать такой аппарат без длительной замены комплектующих.

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

  1. Деревянный штапик на 10 см.
  2. Клейкая лента или изолента.
  3. Электронный блок не менее, чем на 5 Вольт 2А.
  4. Нихромовая нить.
  5. Паяльник.
  6. Электродрель с подходящим сверлом.
  7. Флюс для пайки.
  8. Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

Видео: как сделать мини выжигатель своими руками?

Сегодня многие люди, как взрослые, так и дети, хотят выжигать по дереву. У этого вида хобби даже есть название - пирография. Еще с древних времен возник данный вид искусства, его суть заключается в изображении рисунков на дереве на твердой поверхности так, чтобы запечатлеть картинку на длительное время. Для этого используют сильно разогретый предмет, который будет плавить поверхность, тем самым оставляя следы.

Какие материалы необходимо использовать? В качестве основы для будущего изображения выбирают в частности древесину, так как это один из самых податливых, дешевых и наиболее доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел в живую плоды пирографии. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку приходилось не раз удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование - кропотливый и большой труд. Те, кто творят с «помощью огня», как и скульпторы с художниками - очень восприимчивы к окружающему миру, ведь это есть основное условие, чтобы создавать шедевры. Шедевр, в данном случае - не просто изобразить чье-то лицо или элемент природы, а передать каждую черточку, даже самую мелочь, отобразить настроение, выражение глаз (если это человек). И все это на одной маленькой дощечке.

Есть несколько видов выжигания

С помощью магазинного устройства (имеется в виду купленный в магазине по разработке какой-либо компании).
- Используя самодельные выжигатели по дереву (то есть тот элемент, который вы изготовите из своих материалов).
- С помощью солнца и линзы. Этот способ используют многие дети, которым нечего делать на солнышке, но его применяли еще древние люди для получения костра или передачи любой информации другим племенам с помощью рисунка на коре.

На сегодняшний день, самым актуальным является самодельный выжигатель по дереву, так как солнце есть не всегда, и мы не древние люди в безвыходной ситуации. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать его самостоятельно, необходимо иметь понятие об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные выжигатели по дереву.

Из чего состоит магазинный элемент?

Его мы можем рассмотреть только внешне. А внутреннюю часть можно увидеть на чертеже. Схема выжигателя по дереву представлена ниже на фото.

Кстати, в магазинах продают чаще всего электроинструменты. Поэтому стоит просматривать основные детали, в том числе и трансформатор для выжигателя по дереву. Также для расширенного понятия об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они изготовлены.

Как сделать выжигатель по дереву своими руками?

Для реализации этой идеи необходимо применить немало сообразительности и усидчивости, так как это дело не из самых легких, а схема очень запутана. Во время изготовления придется применить разнообразное оборудование, которое не доступно в обычной продаже.

Что понадобится для этого?

Все зависит от того, какие вы решите сделать выжигатели по дереву. Единственное, что пригодится в любом случае - нихромовая проволока. Следующие из обязательных запчастей - батарейка и провод. Батарейка желательно аккумуляторного типа, так как при постоянной работе с устройством израсходуется много обычных батареек, что может значительно ударить по карману.

К проводу также есть требования. Хороший провод - залог вашей безопасности, поэтому стоит подойти к этому вопросу очень ответственно.

Где найти схему для разработки?

Схему можно разработать самому. В нашей статье можно найти много разнообразных видов схем - от самых элементарных до достаточно сложных. Все эти изобретения были рассчитаны под характер разработчика, естественно. Вы без проблем можете выбрать себе любую из схем и работать по ней.

Стоит напомнить, что каждый человек - индивидуальность, а значит, у каждого свой характер и свои требования к жизни. В таком случае, стоит об этом вспомнить, просмотреть большое количество предложенных вариантов схем и создать свою собственную, даже если она будет немного сложнее и требовательнее, чем остальные.

Естественно проще выполнить свою идею будет людям, которые близко знакомы с физическими законами, а особо - с электрическими цепями. Если же вы не разбираетесь в этом - нет проблем, можно найти информацию о графическое изображение схем, разобраться с изображениями и узнать, что есть что в реальности.

С чего стоит начать?

Нужно начинать с моделирования выжигателя сначала в голове, а затем на бумаги. Когда есть четко поставленные идеи, можно приступать к поиску деталей для устройства. Это займет не так уж и много времени, так как основные запчасти есть у каждого в доме. Конечно, сложнее будет, если вы выберете пирограф с возможностью смен насадок, изменением температуры.

Как сделать самый простой выжигатель?

Наверняка у многих нет большого количества времени, чтобы сделать сложный вариант выжигателя. Поэтому рассмотрим походный вариант.
Для изготовления устройства нам понадобится:

Игла от медицинского шприца;
- одна швейная иголка;
- аккумуляторная батарейка на 9 Вольт;
- двойной провод.

Игле стоит выделить большее внимание, так как от ее качества будут зависеть качество ваших шедевров в будущем. Желательно чтобы она была острой и тонкой. Во время работы нагреваться докрасна будет именно игла из-под шприца. Вторая будет еле соприкасаться с ней. Это вызовет сопротивление и будет способствовать прогреванию иглы.

В изготовлении пригодится и колпачок от шприцевой иглы, а также швейная иголка (с вдетой ниткой). Необходимо проткнуть иголкой крышечку и протянуть до конца нитку - так, чтобы игла плотно прилегала к колпачку. Для закрепления следует обмотать ее остатком нитки. При этом игла должна выходить за пределы колпачка и располагаться строго параллельно ему.

Далее вернемся к шприцевой детали. Конусообразный колпачок ни к чему, поэтому его необходимо устранить. Эту иглу приматываем к противоположной стороне колпачка уже другой ниткой, параллельно швейной игле. Теперь необходимо слегка согнуть кончик иглы так, чтобы он касался своим кончиком швейной иглы. Как было выше сказано - чем меньше площадь соприкосновения между играми - тем лучше это для скорости разогрева.

Следующий шаг

Далее необходимо взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать два отверстия в колпачке, чтобы вывести провод наружу. Выполнив это, необходимо подключить каждый провод к соответственной игле. Желательно прикрутить провода очень крепко, так как от этого зависит качество провождения тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нити) изоляционной лентой.

Под конец работ необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарейку. Главное - не перепутать полярность, иначе самодельный аппарат не будет нагреваться (точнее, его наконечник).

Все, готово! Осталось только опробовать сделанный прибор в работе.

Подведение итогов

Стоит отметить, что сейчас выжигание - это не только вид провождения времени, но и способ заработка. С каждым днем возрастает спрос на выжигание портретов и пейзажей. Теперь данное занятие соперничает с резьбой по дереву. Резьба по дереву изначально была создана, чтобы разнообразить интерьер старинных домов девятнадцатого-двадцатого столетия. Ведь когда в магазинах не было красивой мебели, ее создавали сами. Недавно начали пробовать использовать вместо резьбы по дереву выжигание на мебели. Это решение сделает интерьер не только красивым, но и уникальным.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле можно сделать любые выжигатели по дереву за небольшие сроки. Нарисованный эскиз или чертеж значительно упростит сборку или даже создание своей модели устройства.

Не суть важно, какой сложности будет его модель, самое главное в этом аппарате - правильность сделанного наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель узор по дереву выполняет очень точно, поэтому иображение может быть любой степени сложности. Кстати, как показано на предыдущих фотографиях, форму наконечника для данного электрического прибора можно менять в зависимости от сложности работы.

Итак, мы выяснили, как изготовить электрический выжигатель по дереву своими руками.

Наверное каждый из нас видел картины сделанные при помощи выжигателей. Сегодня Вы узнаете как можно самому сделать простой выжигатель по металлу. Иногда появляется необходимость оставить знак или автограф на металлической поверхности. Способов для этого придумано немало начиная от трудоемкой, требующей особого таланта гравировки и заканчивая полностью автоматизированным химическим травлением. Но есть способ доступный каждому — выжигание по металлу.

Схема устройства достаточно простая и состоит из двух элементов: трансформатора и диодного моста. Лучше использовать автотрансформатор – легче будет регулировать толщину («нажим») линии. Вполне подойдет для этой цели телевизионный трансформатор, они верой и правдой служили советскому человеку вплоть до 90-х годов.

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

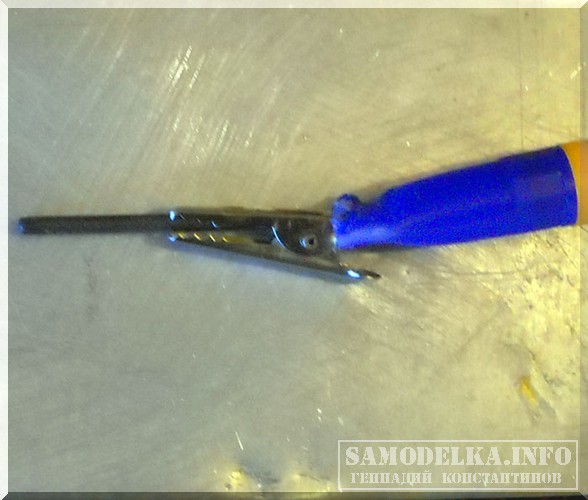

Через авторучку я пропустил электропровод и оснастил его «крокодильчиком». Это и будет карандашом для выжигания по металлу.

Свободный конец провода нужно будет подключить к «+» моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

В качестве электрода можно использовать обычный грифель, медную проволоку или любой другой проводник. Каждый из них оставляет на поверхности металла свой оттенок.

Первую пробу пера я проводил с использованием обычного гвоздя. До художественного произведения конечно далеко, но способ вполне рабочий.

Изделия, полученные выжиганием по дереву, смотрятся всегда роскошно и необычно. Выжигатель по дереву – это специальный инструмент, который можно приобрести в магазине либо сэкономить и сделать своими руками. Процесс сборки из подручных материалов несложен, поэтому поскорее принимайтесь за работу.

В чем преимущества самодельного изделия:

  • он прост в применении;
  • совершенно безопасен, если, конечно, правильно обращаться с приспособлением;
  • оснащен регулировкой температурных режимов, которые помогают определить и зафиксировать нужный уровень накаливания греющейся проволоки.

Как работает схема выжигателя по дереву

Выжигатель по дереву, собранный своими руками, обычно состоит из плавкого предохранителя, динистора, понижающего трансформатора и других компонентов. Какие навыки нужно иметь, чтобы справиться с настройкой схемы? Иметь желание, уметь паять и быть внимательным при соединении между собой всех составляющих.

Особенности процесса описываются такими пунктами:

  1. Контролировать работу выходящего напряжения из трансформатора ТР1 необходимо, ориентируясь на первичную обмотку, и пусть этот фактор вас не смущает. В основе оборудования лежит схема регулятора мощности для паяльника, именно поэтому не имеет значения, какую форму и качество имеют синусоиды.
  2. Также акцентируйте внимание на том, что обмотка, сделанная по второму кругу, должна выдерживать поступающий к нихромовой проволоке ток. Каковы его величины, подсчитайте самостоятельно, исходя из закона Ома.
  3. Провода, прилегающие к рычагу оборудования, нужно как следует изолировать. Техника безопасности при работе с электричеством очень важна, поэтому, делая выжигатель из дерева своими руками, учитывайте и эту тонкость.

Как сделать встроенный в выжигатель держатель проволоки

Если вы когда-нибудь занимались сборкой блока питания для оборудования, смонтировать выжигатель из дерева не составит никакого труда. Дополнительный вопрос, который возникнет при первой же эксплуатации – из чего сделать держатель? Рукоятка должна получиться функциональной и одновременно удобной для того, чтобы можно было удерживать приспособление в руке.

Итак, вооружитесь такими элементами:

  • ручкой из старого паяльного инструмента;
  • кусочком текстолита, как вариант подойдет карболит или иной диэлектрический материал, стойкий к высоким температурам;
  • изолентой;
  • проволокой из нихрома (если такой нет в наличии, необязательно покупать новый моток, можно заменить спиралью накаливания в электропечке, вернее откусить от нее кончик);
  • клеммами для монтажа в электрике.

Пошаговая инструкция, как сделать держатель, выглядит так:

  1. Достаньте электромонтажные клеммы из изоляционного материала и зафиксируйте к текстолиту путем обмотки.
  2. Добавить прочности и надежности удастся, используя хомутик из пластмассы или нитки. Нитками следует соединить кабель и текстолитовую область с клеммами. Чтобы провод не болтался как попало, аккуратно обработайте их нагретым паяльником.
  3. Напоследок запрессуйте провод, разместив его в деревянной рукоятке.

Второй способ изготовления выжигателя по дереву

Чтобы сделать выжигатель по дереву другим способом, нужно собрать следующий перечень материалов:

  1. Аккумулятор от автомобиля на 12 Вольт. Если в комнате имеется электричество, вместо аккумулятора достаточно задействовать шнур, оснащенный на конце вилкой, который вставляется в розетку в стене и «качает» ток.
  2. Кусок изоленты.
  3. Небольшие рейки для будущей ручки.
  4. Фиксаторы от вышедшего из строя реле, рассчитанного на 220 Вольт.
  5. 2 проволоки, сделанные из алюминия, которые уже обработаны изоляцией, диаметра 2 мм вполне достаточно.
  6. Толстый кабель, подходящий к выходу.
  7. Спираль, предназначенная для выжигания древесины, идеальный вариант – толщиной 0,7 мм.

Процесс сборки вторым способом

Сделать выжигатель по дереву можно, учитывая, что наконечник, подсоединенный к 12 Вольт, сгорает быстро, поэтому чтобы это предотвратить, необходимо уменьшить температуру. Как это можно сделать? Оборудовать из спиральной детали реостат.

Реостат определяется поверх отвертки по кругу, а затем соединяется по типу пружины, с аккумулятором. Проследите, чтобы соединение было надежным и прочным – от этого во многом зависит работа инструмента.

Что необходимо сделать дальше

  1. Возьмите в руку один конец провода, который проходит от оборудования, и подсоедините к аккумулятору. В это время оставшийся конец разместите у реостата.
  2. Выжигатель по дереву легко включить, зафиксировав реостат ко 2 клемме, относящейся к аккумулятору. Чтобы реостат не смещался и оставался устойчивым, закрепите его положение при помощи прищепки.
  3. Далее прикрутите спиральную деталь к реле при помощи болтов.
  4. Подсоедините к реле кабели, которые идут по ручке из дерева.
  5. Все изделие обмотайте изолентой.
  6. Двухжильный провод фиксируется к проводкам, причем один его конец соединяется с аккумулятором, а второй уходит в реостат.
  7. Нет рядом аккумулятора – примените другой источник напряжения, какой – не столь важно.
