Способы прокладки проводки в деревянном доме. Какой провод лучше всего использовать для проводки в доме: разновидности и практические советы

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения - высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм - 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО - оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А - УЗО на 16А, АВ на 16А - УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Несмотря на привлекательность, строения из древесины имеют существенный недостаток – материал, из которого они возводятся, относится к категории пожароопасных (достаточно легко воспламеняется, и также быстро сгорает). Поэтому к электропроводке в таких домах предъявляются особые требования. Тем более, если речь идет о внутренних коммуникациях. Какой же провод нужно купить для монтажа проводки в деревянном доме? Рассмотрим этот вопрос максимально подробно и проясним важные моменты.

Материал жилы

Каких-то ограничений по этому пункту нет. Но специалисты обращают внимание, что для внутридомовой проводки в деревянных строениях желательно выбирать продукцию с медными жилами. Она намного предпочтительнее аналогов на основе алюминия.

• Эл/проводимость значительно выше. Следовательно, потери на линии будут меньше.
• Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем опасен оксид? В этом слое резко падает проводимость, повышается сопротивление, как результат – провод нагревается.
• Медь прочнее алюминия, в том числе, и на изгиб. Следовательно, при обломах в жилах риск возможного искрения практически сводится к нулю.
• Винтовые зажимы медный провод удерживают надежнее. Поэтому в процессе эксплуатации качество соединений не снижается. С проводами алюминиевыми сложнее – придется регулярно проверять линию и делать «подтяжки», так как контакты (металл-то мягкий) со временем ослабляются.

Примечание

В продаже встречается промежуточный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве оптимально сочетаются все плюсы обоих металлов, но показатели, естественно, усредненные. При выборе такой продукции консультация профессионала лишней не будет, так как придется учесть множество факторов и определиться с приоритетами, исходя из специфики линии и общей схемы внутридомовой проводки.

Изоляция

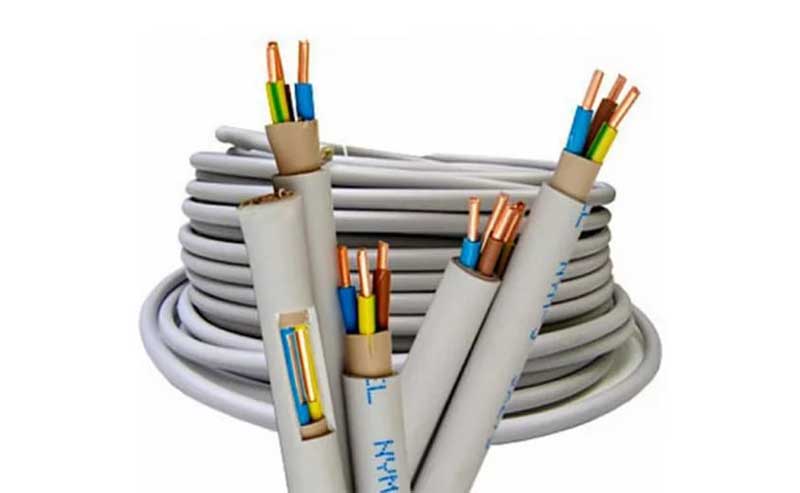

Примеры проводов и цены

Вряд ли стоит перечислять весь сортамент. Тем более что и цены однотипных проводов отличаются в зависимости от региона. Для внутридомовой эл/проводки наиболее «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они используются для подключения выключателей, розеток и ряда бытовых приборов средней мощности – стиральные машинки, климатическая техника и тому подобное. На этом примере несложно составить представление о стоимости различных видов проводов.

*Цена в рублях РФ за погонный метр.

• ВВГнг и его модификации – от 38,6;

• РКГМ – от 25,9;

• NYM – от 42.

Что не стоит приобретать

ПУНП. Этот провод до сих пор встречается в продаже, и даже все еще выпускается отдельными фирмами. Он привлекает низкой ценой и часто используется для подключения розеток и бытовых приборов. К сожалению, не все знают, а дилеры умалчивают, что этот провод запрещается применять для внутридомовой эл/проводки, так как по своим характеристикам он уже не соответствует последнему ГОСТ.

Указанные провода имеют медные жилы, а их изоляция полностью соответствует всем требованиям, предъявляемым к кабельной продукции для монтажа внутри деревянного дома.

Капитальный ремонт или строительство дачного или загородного дома, возведение служебных надворных построек обычно завершается подводом электроснабжения и внутренней отделкой. Электрическая проводка в деревянном доме своими руками требует особенного внимания, а также соблюдения ряда специальных инструкций, норм и требований. Это обусловлено, во-первых, правилами пожарной безопасности электрического монтажа в деревянных домах а, во-вторых, низкой теплопроводностью дерева и его гигроскопичностью.

Монтаж электроприборов и электрических проводов в деревянном строении имеет ряд особенностей, которые необходимо учесть при строительстве или ремонте. Электрическая проводка в деревянном доме, правила установки и крепления электрических розеток, автоматов выключателей, счетчиков электрической энергии имеют ряд отличий по сравнению с электрохозяйством кирпичного дома.

Обеспечению безаварийной работы системы электроснабжения дома или дачи поможет правильно смонтированная электропроводка в деревянном доме своими руками.

Пошаговая инструкция по выполнению работы включает ряд обязательных действий:

• определение типа подвода электропитания — воздушная линия или подземный кабель;
• изготовление схемы электроснабжения помещения с учетом мощности всех электроприборов-потребителей;
• плана размещения электрощита, автоматов выключателей, электросчетчика;
• разметки расположения осветительных устройств, стационарных электроприборов и электрических обогревателей;
• определение мест расположения и количества электрических розеток и выключателей. План разводки электрического кабеля к каждой точке подключения с указанием длины и требуемого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана монтажа электрического кабеля необходимо учесть следующее:

1. Распределительный щиток с электросчетчиком и автоматами выключателями следует устанавливать вблизи входной двери на высоте порядка 1,5 м. Это обуславливается удобством доступа к щитку и условиями безопасности.
2. Перед электросчетчиком монтируется входной предохранительный автомат выключатель.
3. Для каждой группы потребителей устанавливается отдельный автомат-выключатель для защиты от перегрузок.

Оптимальная высота расположения выключателей освещения 1,5 м, располагать их необходимо в районе входной со стороны дверного замка или дверных ручек. Электрические розетки размещаются, как правило, на высоте 0,8 — 1 м над уровнем пола, их количество и место расположения определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует учитывать также расстановку мебели так, чтобы предметы мебели не перекрывали доступа к ним.

Проводка в деревянном доме своими руками налагает повышенные требования и к используемым в работе электрическим кабелям. Для деревянных строений необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, изготовленной из негорючего материала, а также соответствующего нагрузке сечения.

Схема и план размещения электроприборов позволят рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные колодки, розетки и выключатели. После приобретения необходимых материалов электропроводка в деревянном доме может быть смонтирована достаточно просто и быстро.

Различные способы монтажа

Электрическая проводка в деревянном доме (см. фото) может быть смонтирована различными способами:

• внешняя проводка на скобах или фарфоровых изоляторах;
• скрытая проводка в кабельных каналах;
• укладка скрытого кабеля в шланге или трубе;
• проводка в кабельном плинтусе.

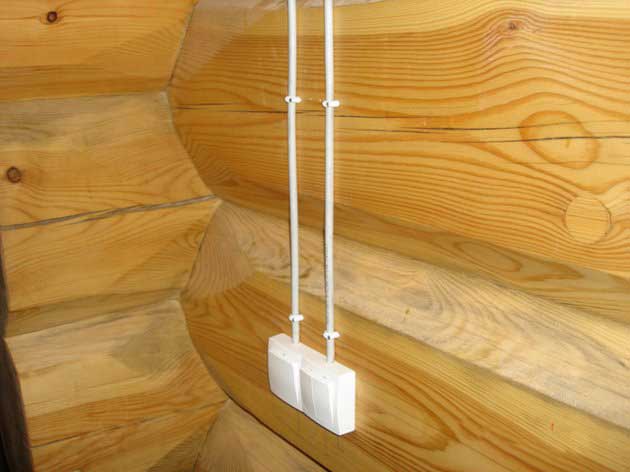

Внешняя или открытая проводка в деревянном доме электрического кабеля с использованием крепежных скоб или фарфоровых изоляторов является одним из наиболее простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

• неэстетичный внешний вид;
• опасность повреждения открытого кабеля;
• возможность повреждения распределительных коробок.

Чаще всего внешний монтаж электропроводки на крепежных скобах используется для служебных и вспомогательных помещений, а также для монтажа электроснабжения надворных построек. Крепление проводов на фарфоровых изоляторах используется, как ретро проводка в деревянном доме при оформлении жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.

К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.

Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.

Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:

• омметр;
• вольтметр или тестер;
• кусачки, пассатижи или бокорезы с изолированными рукоятками;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• монтажный нож для разделки провода;
• электрическая дрель;
• ножницы по металлу;
• пила ножовка.

Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.

Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.

Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.

Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.

Электричество - важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье - это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
3. Электрокабель.
4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
6. Счётчик.
7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

1. Если в доме отсутствуют электрические плиты - 5,5 кВт.
2. Если электроплиты есть - 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 - сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности - не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина - в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

1. Укладка главного кабеля.
2. Установка распределительных коробок.
3. Установка розеток и выключателей.
4. Монтаж осветительных приборов.
5. Установка электрощитка.
6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний - на питание. Схема подключения представлена на рисунке ниже (L - фаза, N - ноль, PE - заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

1. Встроенные
2. Накладные
3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это - несколько стальных прутьев, обычно три или больше. Диаметр - 1,6 см, длина - около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной - менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант - обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование - аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

В наше время деревянные дома – это уже норма. Каждый хочет жить в экологически чистом доме, но при этом современный человек не желает отказываться от удобств современности. Речь идет об освещении, использовании бытовой техники, компьютеров и т.д. Все это станет возможным только в том случае, если проложить внутри дома электрические провода, установить выключатели и розетки, распределительные щитки. Когда речь идет о деревянном доме, который легко воспламеняется и горит, к монтажу проводки выдвигаются особые требования, соблюдения которых – залог безопасности всех жильцов. Разберемся, как правильно выполнить монтаж электропроводки в деревянном доме и что при этом обязательно учесть. Материал поможет оценить свои силы и определиться, возможно ли выполнить все работы своими руками или придется звать на помощь профессионала.

№1. Требования к проводке в деревянном доме

Дерево относится к тем видам материалов, которые легко загораются и хорошо горят. может легко загореться от обычного замыкания в электрической цепи, поэтому процесс заключается в том, чтобы свести к минимуму вероятность появления короткого замыкания, а в случае его возникновения – минимизировать последствия. К проводке в деревянном доме выдвигаются такие требования :

№2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:
