Правильное подключение радиатора отопления в тупиковой схеме. Какое подключение радиаторов отопления лучше в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

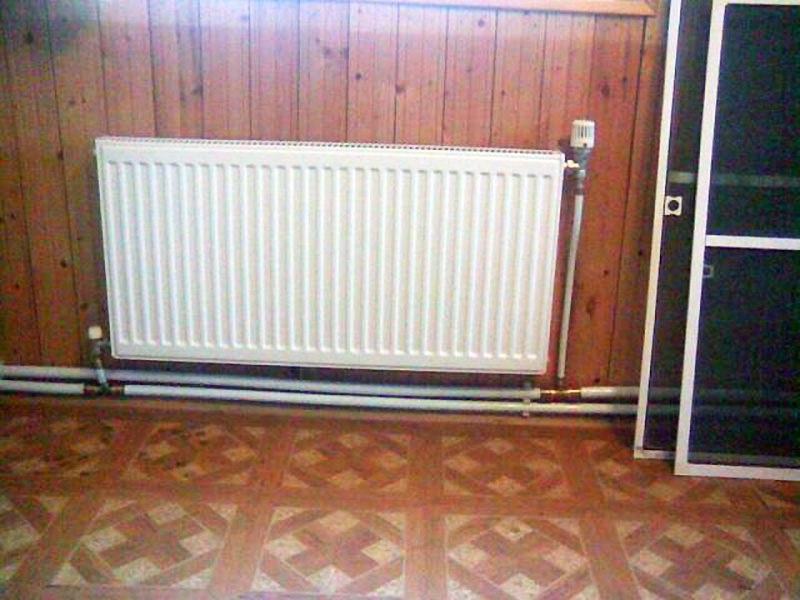

Нижнее подключение

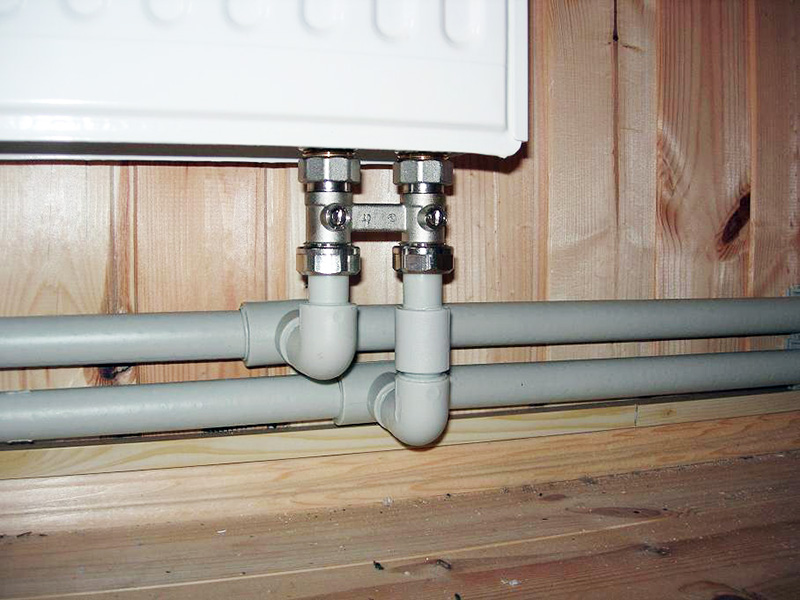

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость - труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

  • однотрубную
  • двухтрубную
  • коллекторную

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно - бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

При коллекторной схеме отопления теплоноситель от котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему, создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Подведем итоги

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Пример подсоединения

Обеспечение дома или квартиры теплом - задача номер один в холодное время года. Поэтому каждый обыватель стремится первым делом создать эффективно работающую систему, которая была бы при этом экономически оправданной. А поскольку в основной своей массе системы отопления представлены радиаторным типом, вопрос о том, как правильно подсоединять батареи отопления - один из самых актуальных.

Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивается с проблемой обвязки отопительной системы. А вот тот, кто уже имел дело с созданием подобных схем, прекрасно понимает, о чем идет речь.

Классификаций типов обвязки и разводки трубной системы не так уж много, тем более, когда дело касается обвязки радиаторов. Поэтому разобраться в этом вопросе будет не очень сложно. Чаще всего именно разводка труб влияет на характер присоединения батарейных радиаторов. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение.

Классификация отопительных систем

Основной критерий разделения систем отопления - это количество контуров. По этому признаку все отопительные системы делятся на две группы:

  1. Однотрубные.
  2. Двухтрубные.

Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, где в промежутках установлены радиаторы отопления. Если дело касается одноэтажного строения, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура оказалась равномерной по всем комнатам дома, надо предусмотреть некоторые меры. К примеру, нарастить секции на крайних в цепи радиаторах.

Оптимальный вариант для такой трубной схемы - это подсоединить батарею по методу ленинградки. По сути, получается, что обычная труба проходит по всем комнатам около пола, и в нее врезаются радиаторные батареи. В таком случае используется так называемая нижняя врезка. То есть радиатор подсоединяется к трубе через два нижних патрубка - в один теплоноситель входит, а из другого выходит.

Внимание! Теплопотери при таком виде подключения батареи составляют 12–13%. Это самый высокий уровень тепловых потерь. Так что перед принятием подобного решения взвесьте все за и против. Первоначальная экономия может превратиться в большие расходы в процессе эксплуатации.

Допустимые ошибки

В целом это неплохая схема подключения, которая себя оправдывает в небольших зданиях. А чтобы равномерно распределить теплоноситель по всем радиаторам, можно в нее установить циркуляционный насос. Вложение недорогое, причем прибор работает отлично и требует небольшого потребления электроэнергии. Зато обеспечивается равномерное распределение тепла по всем помещениям.

Кстати, однотрубная схема обвязки очень часто используется в городских квартирах. Правда, нижнее подключение батареи здесь использовать уже не получится. То же самое следует сказать и о двухтрубной системе.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

Диагональный вид

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид - это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали - от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид - один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

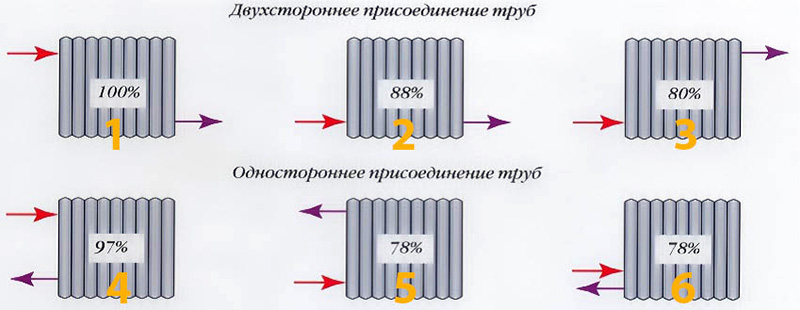

В чем преимущество одного вида перед другими? По сути, правильное подключение - это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды. Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов.

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам - подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Классическая система

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором - 12%. Разница в потерях - целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива. Для частных домов это очень важно.

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

Заключение по теме

Какой же вывод? Правильное подключение радиаторов отопления является важным критерием эффективной работы всей системы. От этого будет зависеть не только температура внутри комнат, но и расход топлива. А экономия сегодня стала основным показателем, от которого зависит благосостояние каждого жителя квартир и частных домов.

Максимальная отдача от системы отопления в частном доме будет в том случае, если владелец выберет оптимально подходящие по мощности и другим характеристикам радиаторы, подключит их по правильно составленной схеме, и обеспечит соответствующую эксплуатацию и обслуживание всей системы. Разработанные специалистами схемы в частном доме направлены именно на подбор оптимального варианта монтажа для любых архитектурных решений жилья. Общая схема разводки труб и подключения приборов отопления, котла и запорной арматуры для одно- или двухэтажного здания может выглядеть так:

Особенности монтажа отопительных радиаторов

Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.

Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:

  1. Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
  2. Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
  3. Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.

Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:

  1. Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
  2. Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
  3. Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
  4. Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.

Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.


Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.

Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме.

Типы трубной разводки

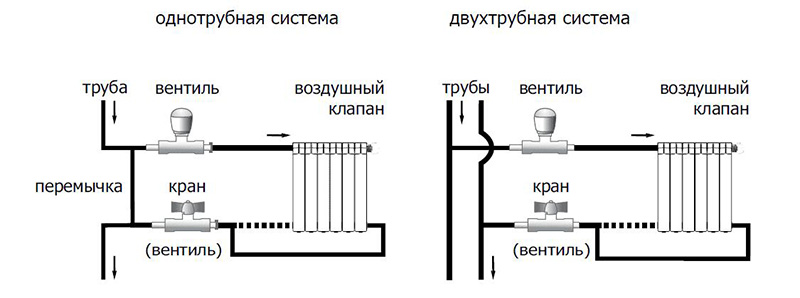

Подключать батареи или радиаторы рекомендуется в одном из двух вариантов – это одноконтурная (однотрубная) и двухконтурная (двухтрубная) схема подключения радиаторов. Отопление по одному контуру распространено в многоэтажках, так как в них горячая вода подается сначала наверх, а после обхода всех радиаторов подается в котел через трубу обратной подачи (обратку). Такое решение не обязывает применять циркуляционный насос, так как вода при подаче сверху сама создает давление для продвижения теплоносителя. Если котел находится ниже верхнего этажа, то необходимо подключать циркуляционный насос.

Преимущества одноконтурной схемы трубной разводки:

  1. Дешевые детали и узлы схемы, низкие трудозатраты, небольшое количество используемых материалов;
  2. Простой монтаж и обслуживание системы;
  3. Возможность объединения с другими системами отопления – «теплый пол» и нестандартными отопительными приборами – регистрами или самодельными батареями;
  4. Монтаж в комнатах с любой архитектурой и геометрией;
  5. Эстетичный минимализм в дизайне.

Недостатки:

  1. Сложные гидравлические и тепловые расчеты;
  2. Давление и теплоотдачу на отдельно взятом радиаторе регулировать можно, но при этом изменения в теплоотдаче будут сказываться на других отопительных приборах;
  3. Необходимость создания высокого давления в трубах – естественным или принудительным путем.

Важно: При работе одноконтурной системы иногда появляются трудности со свободной с циркуляцией горячей воды или антифриза, которые полностью решаются включением в схему помпы для принудительной циркуляции теплоносителя.

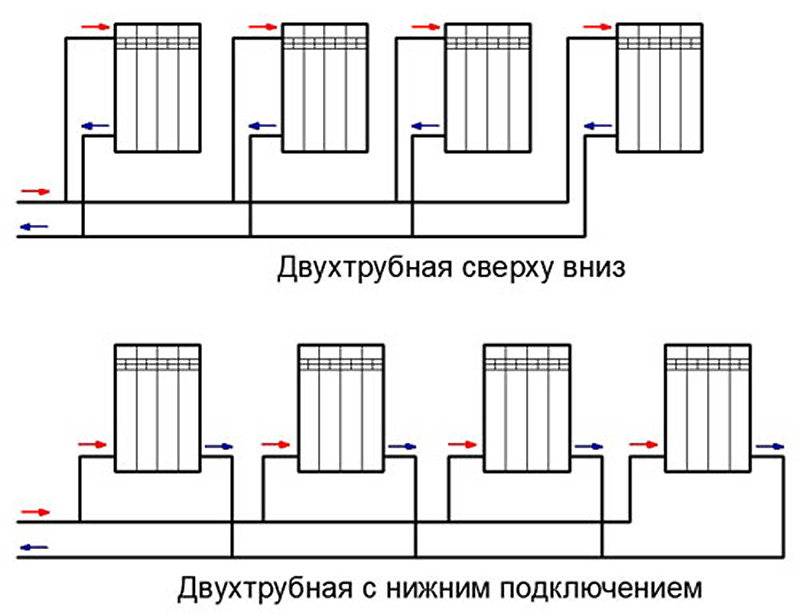

Подключение батарей по двум трубам доме основано на принципе параллельного подсоединения всех батарей в доме. Таким образом, подающая труба конструктивно не связана с трубой обратной подачи остывшей воды в систему, а вместе трубы объединяются только в конечной точке.

Достоинства двухконтурной схемы:

  1. Есть возможность устанавливать автоматические терморегуляторы на каждый радиатор;
  2. Удобное обслуживание и хорошая ремонтопригодность системы – любые работы можно проводить на локальном участке, не отключая все отопление в доме;

Недостатки:

  1. Монтаж двухтрубной схемы стоит дороже, время сборки и настройки всех элементов и узлов выше, чем у одноконтурной схемы отопления.

Решения по подсоединению радиаторов

Кроме существующих и опробованных решений по вариантам трубной разводки для отопления разработано и внедрено несколько рабочих схем, как правильно включить радиаторы в схему. Это следующие решения:

Боковое или одностороннее подсоединение радиаторов в системе: подающая труба с горячей водой и труба обратного хода теплоносителя подключается с одной стороны радиатора. Такое подсоединение решает проблему одинакового нагрева каждой секции радиатора, расходы на закупку узлов и деталей минимальны, объем теплоносителя в системе тоже стремится к минимуму. Такая схема часто применяется в многоэтажках, где всегда большое количество батарей или радиаторов. Если радиатор в боковой схеме многосекционный, то дальние секции будут прогреваться намного слабее, поэтому оптимальное количество секций для любого варианта радиатора или батареи – 12. Если такое решение не подходит, лучше включить прибор по другой схеме – с нижним или диагональным подсоединением.

Диагональное или перекрестное подключение подходит для приборов отопления с числом секций больше 12. Диагональной схема называется, потому что труба подачи подводится сверху, а труба обратной подачи – снизу, причем обе трубы находятся с противоположных концов батареи. Здесь подающая труба так же, как и в предыдущей схеме подключения, подключается сверху, а обратная труба – снизу, но подводятся они с противоположных сторон батареи отопления. При организации такого подключения прибор прогревается по всем секциям равномерно, что повышает отдачу тепла по всей системе.

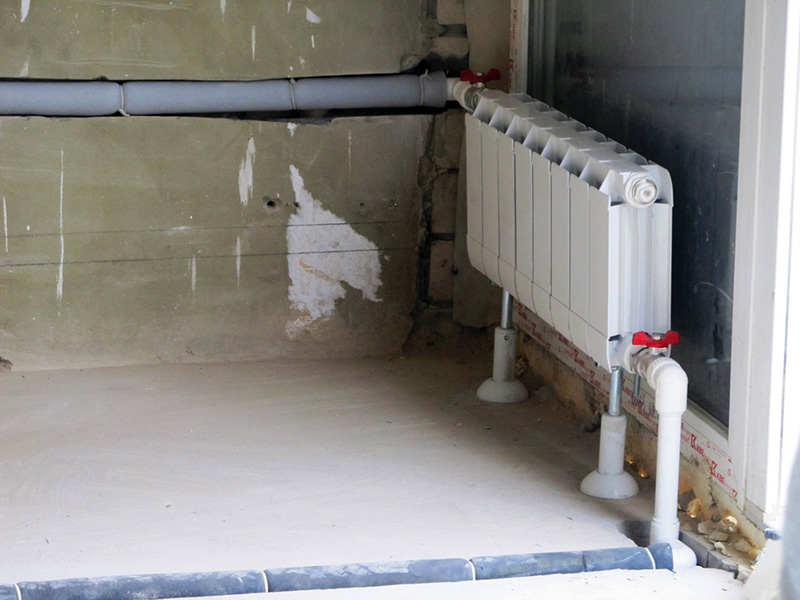

Нижнее подключение или «ленинградка» подходит для отопительных систем со скрытыми трубами – в стенах или под полами. Обе трубы – и подводящая, и обратка – подключаются к радиатору снизу, к противоположным на радиаторе секциям. Недостаток у такой схемы один – высокие потери тепла, которые могут достигать 12-14 %. Минимизировать утечку тепла можно включением в схему воздушных клапанов, которые будут удалять воздуха из труб, увеличивая тепловую мощность радиатора. Чтобы радиатор при таком подключении можно было ремонтировать и обслуживать, подача и обратка оснащаются специальными вентилями, а для регулирования – автоматическим терморегулятором, который врезается в трубу подачи теплоносителя.

Монтаж радиаторов

Систему отопления в своем доме можно разработать и подключить своими силами, не тратясь на услуги профессионалов. Тем более, что схемы подключения простые и не требуют использования специальных инструментов и дорогостоящих материалов. Важно только соблюдать технологию и последовательность операций. Если все соединения будут герметичными и собранными согласно схеме, то проблем с запуском и последующей эксплуатацией отопления не будет, а затраты на материалы и работу будут минимальными.

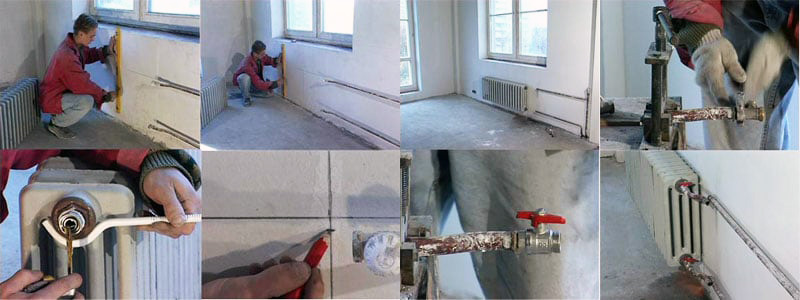

Порядок монтажа нового радиатора:

  1. Перед демонтажом старого радиатора и установкой нового прибора необходимо перекрыть отопление главным вентилем на котле;
  2. Размечаются точки крепления нового радиатора. Обычно радиатор вешается на идущие в комплекте кронштейны, которые крепятся на дюбеля к стене;
  3. Собирается радиатор – в монтажные отверстия ввинчиваются на FUM ленту или паклю переходники, которые поставляются в комплекте с радиатором.

Важно: переходников для подключения радиатора должно быть четыре: два с левой резьбой, и два – с правой.

  1. Резьбовые отверстия в радиаторах, которые не будут использоваться для подключения, закрываются: одно – краном Маевского, остальные – запорными колпачками. FUM или пакля наматывается: на правую – по часовой стрелке, на левую – против часовой стрелки;

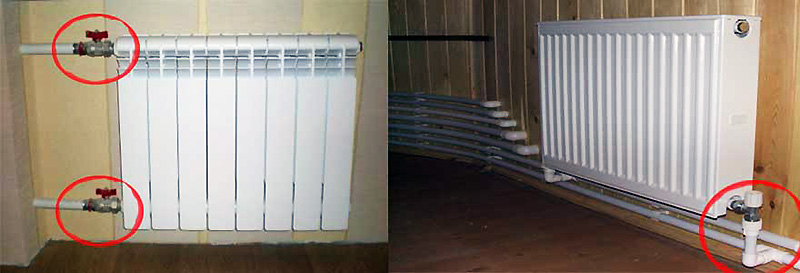

  2. Шаровые вентили подсоединяются в места подключения к трубам;
  3. Радиатор крепится на место при помощи кронштейнов, и соединяется с трубами – не забывайте использовать подмотку для герметизации;

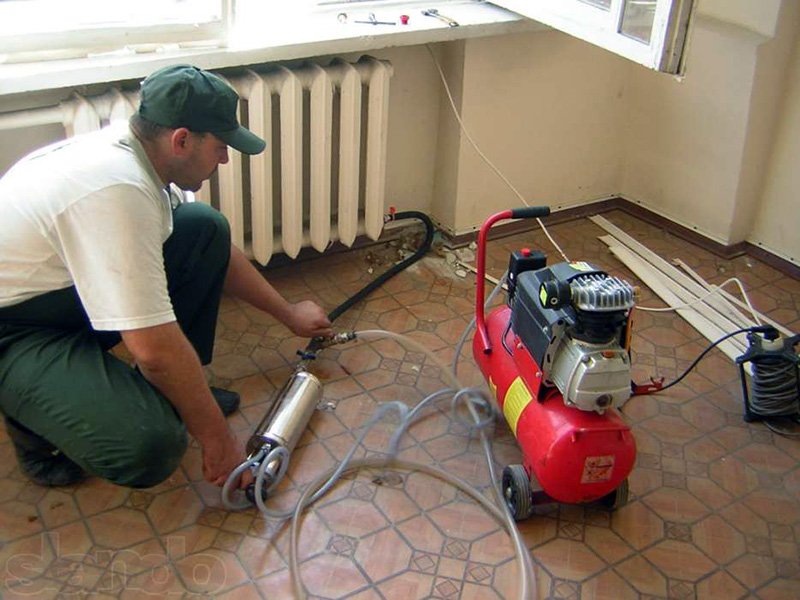

  4. Система опрессовывается, проводятся пуско-наладочные работы.

Перед подключением батареи или радиатора отопления к системе, организованной по любой представленной схеме, следует выбрать тип трубной разводки и схему подключения труб и радиаторов. Работы по разводке труб, сборке схемы и подключению радиаторов можно сделать своими руками, соотнося собственные требования к строительным нормативам и технологии монтажа.

  1. Работа в обратном направлении – подающую трубу путают местами с обраткой. Ошибка видна при пуско-наладочных работах – радиаторы плохо прогреваются, сразу образуются воздушные пробки;
  2. Радиаторы закрываются декоративными решетками и экранами, затрудняющими доступ к терморегулятору. Движение теплого воздуха ограничено, регулятор может отключить котел при слабо прогретых радиаторах, что приводит в общих случаях к 20% потере теплоотдачи. Поэтому экраны должны быть максимально решетчатыми, а не глухими. Без клапанов батареи будут прогреваться неравномерно;
  3. Установка головки термостата в вертикальном положении вызовет перебои в его работе. Исправить ситуацию просто – достаточно изменить положение головки.

1.
2.
3.
4.

Отопительная система создается с целью обеспечить теплом всех, кто проживает или находится в жилом доме, квартире или здании, при этом подсоединение радиаторов отопления должно быть выполнено правильно. Комфортной принято считать температуру воздуха в помещении в диапазоне от 18°С до 25°С. Мощность отопительных приборов должна быть такой, чтобы она компенсировала потери тепла через выходящие на улицу стены, двери, окна и прочие оградительные конструкции.

Схема, определяющая подсоединение радиаторов отопления в собственном доме, выбирается на этапе проектирования строения до начала выполнения строительных работ. Правда, мероприятия по усовершенствованию или ремонту отопительной конструкции производить можно и во время использования помещения.

Безусловно, при наличии в населенном пункте центральной теплотрассы лучшим решением вопроса с теплоснабжением является подключение к ней. При отсутствии централизованного отопления актуальным становится обустройство автономном отопительной системы.

Факторы, влияющие на эффективность отопления

Эффективность работы отопительной конструкции зависит от нескольких факторов:
  1. Разводка элементов отопительной системы . От правильности выполнения этой работы зависит степень и равномерность обогрева помещения, а соответственно величина денежных расходов, затрачиваемых на теплоснабжение дома или квартиры.
  2. Выбор отопительного оборудования . Все, что необходимо для создания системы отопления, приобретается на основе профессионально выполненного расчета технических и финансовых показателей. Дело в том, что решение, как правильно соединить радиаторы отопления и выбор соответствующего оборудования способствует достижению максимальной теплоотдачи при минимальном расходе топлива. Читайте также: " ".
  3. Способ монтажа магистральных трубопроводов, нагревательного котла, циркуляционного насоса, соединение батарей отопления, регулирующих и запорных элементов. Неверно выполненная установка любого из звеньев отопительной конструкции может завершиться выходом из строя всей системы.
  4. Наличие специальных знаний и навыков проведения работ, связанных с проектированием и монтажом конструкции теплоснабжения. Выполнять расчеты и определять схему отопления дома, в том числе вариант, как делать подсоединение радиаторов отопления в конкретном случае должны профессионалы в области теплотехники. Несмотря на то, что привлечение специалистов приведет к увеличению расходов на обустройство обогрева, экономить на этом не следует. Читайте также: " ".

Выбор схемы соединения батарей отопления

Когда выбор типа нагревательного котла завершен, определяется схема соединения батарей отопления в доме. Она может быть однотрубной или двухтрубной.

Сама подводка радиаторов выполняется одним из трех способов:

  • нижним;
  • боковым;
  • диагональным.

Если при решении вопроса как подсоединить батарею отопления, была запланирована одностороння подводка труб, тогда количество секций на одном приборе не должно превышать число 12 для гравитационных теплосетей и 24 для систем, оборудованных циркуляционным насосом.

При необходимости установить большее количество секций, нужно использовать разностороннюю подводку трубопроводов к радиаторам отопления. При монтаже отопительных приборов, не следует забывать о пропускной способности прямой трубы и обратки, которая зависит от их диаметра и коэффициента шероховатости.

Эффективной теплоотдачи можно достигнуть при условии оптимального размещения батарей, а точнее при соблюдении расстояния установки приборов по отношению к стенам, напольному покрытию, окну и подоконнику.

Инструкция по монтажу и тому, как правильно подсоединить радиатор отопления, предусматривает такие нормы:

  • прибор должен находиться на расстоянии 10 - 12 сантиметров от пола;
  • его следует устанавливать не ближе 8 -10 сантиметров к подоконнику;
  • заднюю панель нельзя располагать ближе, чем на 2 сантиметра от стены;
  • при установке батарей необходимо предусмотреть регулировку степени их нагрева, причем и в ручном, и в автоматическом режиме. Для этого приобретают специальные терморегуляторы (подробнее: " ");
  • с целью проведения ремонта или замены радиатора следует предусмотреть задвижки, вентили и ручные краны. Они позволят отключить изделие от отопительной системы;
  • на приборы нужно поставить краны Маевского, такие как на фото. С их помощью удаляют воздух, попавший в систему.
Монтаж стальных или другого вида радиаторов выполняется в определенной последовательности:
  • осуществляют предварительную разметку для размещения кронштейнов, которые крепят к стене;
  • на приборы монтируют краны Маевского;
  • устанавливают разные запорные и прочие элементы - клапаны, заглушки, краны и регуляторы;
  • до того, как подсоединить радиатор отопления, его размещают на кронштейнах и выравнивают по горизонтальному уровню;
  • прибор подключают к трубопроводу при помощи переходных сгонок;
  • производят опрессовку и пробный запуск воды.

Последовательное соединение радиаторов отопления

При таком способе соединение батарей производится с применением одной трубы. Чаще всего, если требуется последовательное соединение радиаторов отопления, то для повышения мощности отопительных приборов и обеспечения достаточной степени обогрева помещения необходимо увеличивать количество секций к концу магистрали.

Способ последовательного подсоединения отличается неравномерным распределением тепловой мощности. В итоге первый из радиаторов нагревается гораздо сильнее последующих, а прибор, стоящий самым последним в схеме, будет едва теплым.

Несмотря на ряд неудобств, данный способ востребован по причине своей простоты, а корректировку нужной степени теплообмена проводят посредством наращивания нескольких секций батарей в разных местах отопительной конструкции. Читайте также: " ".

Примеры подсоединения радиаторов отопления на видео:

Какова оптимальная схема подключения радиаторов отопления при однотрубной системе? Нужны ли байпасы между врезками или отопительные приборы можно подключить последовательно? Какие диаметры розлива и подводок использовать? Что из запорной арматуры нужно монтировать на подводки? Давайте попробуем ответить на эти вопросы.

Ее величество ленинградка

Так называется простейшая и, вероятно, наиболее популярная .

Чем она завоевала симпатию специалистов?

  • Крайне высокой отказоустойчивостью. Если двухтрубные схемы могут обеспечивать неравномерный нагрев отопительных приборов, а в сильные холода даже быть разморожены, то вызвать какие-то отклонения в штатной работе ленинградки можно только сознательно.
    Западание клапанов винтовых вентилей, заиливание или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или его отдельных участков.
  • Простотой исполнения. Спроектировать и смонтировать ленинградку может даже дилетант: для понимания принципа ее работы достаточно минимума здравого смысла и пространственного воображения.
  • Возможностью работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Уточним: минимальные модификации для перехода с принудительной на естественную циркуляцию все же понадобятся.
Гравитационная система включает разгонный коллектор (вертикальный участок розлива) сразу после котла.
Кроме того, между врезками насоса должен присутствовать байпас с диаметром, равным диаметру розлива: он снизит гидравлическое сопротивление участка до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала давайте оценим условия, в которых им предстоит выполнять свои функции:

Как легко заметить, в требования автономных систем укладываются с хорошим запасом характеристики недорогих чугунных и алюминиевых секционных батарей. Дорогостоящие биметаллические изделия здесь явно окажутся излишеством: их стойкость к высоким давлениям и температурам не будет востребована.

Далее: чугунные и алюминиевые секции сильно различаются массой и внутренним объемом. И то, и другое непосредственно влияет на инерционность отопительной системы — то, сколько времени будет требоваться на ее разогрев до рабочей температуры и последующее охлаждение.


Врезка

Дано: помещение опоясывает розлив. В него нужно врезать отопительные приборы. Как это сделать?

Единственно правильное подключение радиаторов отопления при однотрубной системе осуществляется параллельно розливу, без его разрыва и уменьшения диаметра. Подчеркнем еще раз: между врезками радиатора присутствует постоянно открытый байпас с диаметром, равным диаметром розлива.

Почему? Ведь, казалось бы, это должно уменьшить теплоотдачу отопительных приборов, поскольку большая часть теплоносителя циркулирует через розлив?

На практике падение температуры любой точки радиатора относительно температуры розлива будет минимальным.

А вот разрыв или уменьшение диаметра розлива создадут проблем куда больше, чем решат:

  • Разрыв розлива и последовательное подключение отопительных приборов поставят крест на их независимой регулировке. Любая дросселирующая арматура будет регулировать проходимость всего розлива.

  • Уменьшение диаметра даст рост гидравлического сопротивления контура, что неизбежно скажется на скорости циркуляции теплоносителя в гравитационном режиме, при отключенном насосе.

Полезно: промежуточным решением может стать установка на каждый байпас шарового полнопроходного крана.
Такая схема не увеличит гидравлическое сопротивление розлива, но допустима лишь в том случае, если обслуживанием системы будет заниматься человек, хорошо понимающий ее устройство.
Достаточно перекрыть вентиль на подводке радиатора при закрытом байпасе — и весь контур будет разморожен.

Подключение подводок

Подключение радиаторов отопления при однотрубной системе отопления может быть выполнено по одной из трех схем:

  1. Односторонняя боковая . Обе подводки соединяются с парой радиаторных пробок на одной (правой или левой) стороне отопительного прибора.

  1. Двухсторонняя нижняя : подключение выполняется через пару нижних пробок слева и справа.
  2. Диагональное : подводки входят в верхнюю и нижнюю пробки с противоположных сторон батареи.

Каковы достоинства и недостатки каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций). В этом случае все секции прогреваются достаточно равномерно. А вот при количестве секций 10 и более конец отопительного прибора будет заметно холоднее подводок.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций прогревается в основном за счет теплопроводности их материала.

Наконец, диагональное подключение радиатора отопления при однотрубной системе обеспечивает максимально возможную теплоотдачу при любой длине радиатора.

Размеры труб

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос, при проектировании контура используются следующие условные проходы труб:

  • розлив — 25 мм;
  • подводки при длине радиатора до 10 секций — 15 мм;
  • подводки при длине радиатора свыше 10 секций — 20 мм.

Обратите внимание: для стальной трубы условный проход (ДУ) примерно соответствует внутреннему диаметру. Полимерные и металлополимерные трубы маркируются наружным диаметром; как правило, он на шаг больше внутреннего. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур предназначен для работы в режиме естественной циркуляции, главная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не отличается сложностью:

  • с минимальной шероховатостью — металлопластиковые или полипропиленовые;
  • диаметр розлива увеличивается как минимум до 40 миллиметров.

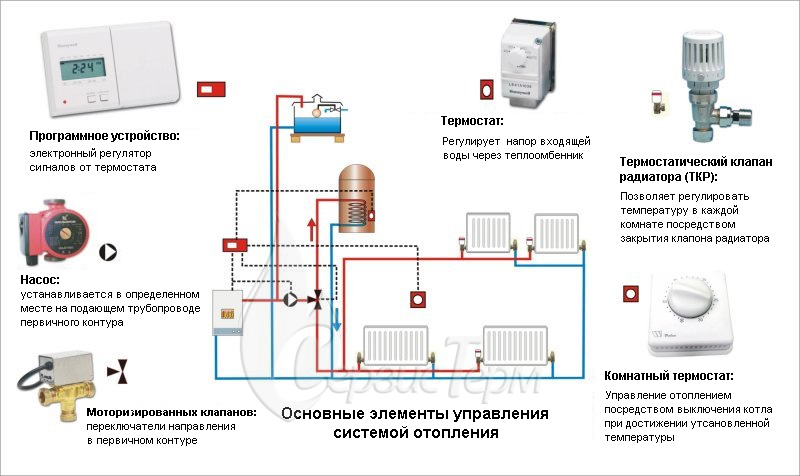

Элементы обвязки

Однотрубное подключение радиаторов отопления не требует их обязательной балансировки; однако возможность отключения отдельных приборов и регулировки их теплоотдачи лучше предусмотреть.

Оптимальный набор запорно-регулирующей арматуры таков:

  • на обратной подводке монтируется шаровый вентиль;
  • подающая подводка снабжается дросселем или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
  • если радиатор расположен выше розлива, в одной из его верхних пробок устанавливается воздушник — кран Маевского.

Заключение

Надеемся, что предложенная вниманию читателя информация поможет ему в проектировании собственной отопительной системы. Узнать больше о том, как выполняется подключение радиаторов при однотрубной системе отопления, позволит видео в этой статье. Успехов!
