Чем отличается двухтрубная система от однотрубной. Что лучше – однотрубная или двухтрубная система отопления? Двухтрубная система отопления с нижней разводкой

31.10.2019

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления – именно ей посвящена данная публикация.

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом . Вы получаете возможность установить на каждый из радиаторов , что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

с естественной циркуляцией;
с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов . В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

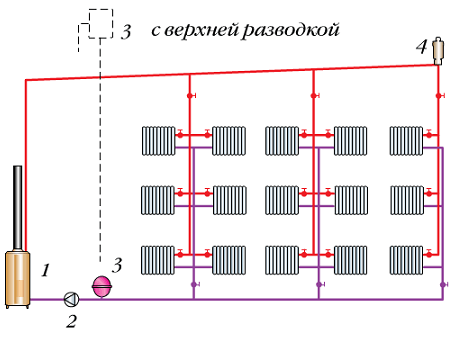

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла , а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

подающая и обратная магистраль должны располагаться параллельно друг другу;
каждый отвод на радиатор необходимо оснастить запорным краном;
распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

для домов площадью до 250 м 2 достаточно насоса мощностью 3.5 м 3 /час и напором в 0.4 МПа;
250-350 м 2 – мощность от 4.5 м3/час, напор 0.6 МПа;
свыше 350 м 2 – мощность от 11 м 3 /час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

котел и насос;
автовоздушник, термостатические и предохранительные клапаны, вентили;
батареи и расширительный бак;
фильтры, регулирующие устройства, датчики температуры и давления;
можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

требуется больше материалов, чем для однотрубной магистрали;
небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи - значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

горизонтальная и вертикальная;
прямоточная - теплоноситель течет в одном направлении по обеим трубам;
тупиковая - горячая и остывшая вода движется в разных направлениях;
с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Этапы

Вкратце монтаж состоит из таких пунктов:

от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
устанавливается байпас (если он предусмотрен) и насос;
проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале - отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики - с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб - они должны быть из стали и врезаться на каждые 1,2 метра.

Среди множества способов разводки тепловых магистралей по дому наиболее распространена система отопления двухтрубная. Она практична, надежна в работе и несложна в исполнении, особенно если применять современные материалы для монтажа радиаторов и магистралей. При желании рядовой пользователь сможет собрать такую систему отопления своими руками, не привлекая монтажников, чье выполнение зачастую не блещет качеством.

Общее представление и сфера применения

В отличие от однотрубной разводки 2-х трубная система отопления нацелена на подачу во все отопительные приборы теплоносителя одинаковой температуры. К радиаторам подводится 2 отдельных трубопровода, по одному горячий теплоноситель движется от котла к батареям, а по другому остывшая вода возвращается обратно. Схема двухтрубной системы отопления предусматривает, что подводки отопительных приборов подключены к обеим ветвям.

Как правило, перемещение воды в двухтрубных системах отопления осуществляется с помощью циркуляционного насоса. Это позволяет сделать трубопроводную сеть любой сложности и разветвленности, чтобы обеспечить обогрев самых отдаленных помещений. Но при необходимости схема делается и самотечной, без применения насоса. Применяются трубы большого диаметра, прокладываемые открытым способом с уклоном не менее 10 мм на 1 м длины трубопровода. Двухтрубная система отопления частного дома отличается следующими преимуществами:

надежностью в эксплуатации;
эффективностью, обусловленной подачей в отопительные приборы воды с одинаковой температурой;
универсальностью, дающей возможность прокладывать ветви теплоснабжения открытым и закрытым способом;
удобством балансировки;
возможностью автоматического регулирования термостатическими вентилями;
относительной простотой ведения монтажных работ.

Благодаря универсальности схемы сфера, где возможно использование двухтрубного отопления, очень широка. Это гражданские здания любого назначения и этажности, а также производственные цеха и административные корпуса.

О способах прокладки труб

При организации обогрева частных домов чаще всего используется тупиковая схема двухтрубной системы отопления. Группа радиаторов присоединяется к 2 магистралям поочередно — от первого до последнего прибора.

Потребный расход воды в каждом радиаторе обеспечивается путем предварительной балансировки и автоматическим регулированием с помощью радиаторных вентилей с термоголовками.

Помимо тупиковой схемы, широко применяются и другие виды разводок:

попутная (петля Тихельмана);
коллекторная схема разводки.

При попутной разводке нет первых и последних радиаторов, эта горизонтальная двухтрубная система отопления представляет собой кольцо, питающее теплоносителем группу отопительных приборов.

Батарея, первая по счету на подающей магистрали, является последней на обратном трубопроводе. То есть теплоноситель на подаче и в обратке движется только вперед, а не навстречу друг другу (попутно). Благодаря тому, что вода в петле проходит одинаковое расстояние, двухтрубная горизонтальная система отопления с попутным движением изначально является гидравлически уравновешенной.

Сильная сторона коллекторной системы отопления с нижней разводкой заключается в двухтрубном подключении каждого отопительного прибора к одному распределительному узлу — коллектору. Такие используются в организации водяного напольного обогрева. Прокладка отдельных ветвей к каждой батарее осуществляется скрытым способом в стяжке либо под деревянным напольным покрытием. Регулирование и балансировка выполняется в одном месте — на коллекторе, оснащенном специальными вентилями и расходомерами (ротаметрами).

В соответствии с современными требованиями к дизайну интерьеров в домах чаще всего используется отопление с нижней разводкой, позволяющее прятать трубы в стены и полы либо вести их открыто над плинтусами. Двухтрубная система отопления с верхней разводкой, когда подающая магистраль располагается под потолком либо на чердаке, востребована при организации самотечных сетей. Тогда нагретый теплоноситель поднимается под потолок прямо от котла, а затем по горизонтальной трубе расходится по батареям.

По рабочему давлению в сети схемы делятся на 2 вида:

Открытые. В верхней точке системы установлен расширительный бак, сообщающийся с атмосферой. Давление в этой точке нулевое, а возле котла равно высоте водного столба от верха до низа отопительной сети.
Системы отопления закрытого типа. Здесь теплоносителю придается избыточное давление в размере 1-1,2 Бар, а контакта с атмосферой нет. Закрытый расширительный бачок мембранного типа располагается в нижней точке, рядом с источником тепла.

Разводки двухтрубных систем бывают горизонтальными и вертикальными. При вертикальной схеме обе магистрали превращаются в стояки, принизывающие межэтажные перекрытия в местах установки отопительных приборов. Характерно, что теплоноситель к стоякам все равно подается горизонтальными коллекторами, проложенными в нижней либо верхней части дома.

Правила выбора

Касательно выбора подходящей системы отопления существует несколько общих рекомендаций:

при ненадежном электроснабжении дома, когда циркуляционный насос часто отключается, нет альтернативы двухтрубной тупиковой схеме с верхней разводкой;
в зданиях малой площади (до 100 м ²) будет уместна тупиковая или попутная двухтрубная система отопления с нижней разводкой;
монтаж вертикальных стояков делают в многоэтажных зданиях, где планировки каждого этажа повторяются и радиаторы стоят в одних и тех же местах;
в коттеджах и деревянных домах большой площади с высокими требованиями к интерьеру принято устраивать коллекторную систему с прокладкой ветвей под полами.

Все возможные варианты предусмотреть невозможно, их слишком много. Чтобы выбрать оптимальный, домовладельцу рекомендуется изобразить схему расстановки батарей, запитать их на бумаге различными способами, а затем выполнить расчет стоимости материалов.

Прежде чем взяться за монтаж двухтрубной системы отопления, необходимо подобрать трубы подходящего диаметра.

Для тупиковой сети небольшого дома, где планируется принудительная циркуляция теплоносителя, это сделать несложно: на магистрали принимается труба диаметром 20 мм, для подводок к радиаторам — 16 мм. В двухэтажном доме площадью до 150 м ² требуемый расход обеспечат трубы диаметром 25 мм, подводки остаются такими же.

При коллекторной схеме подводки выполняются трубами 16 мм, а прокладка магистралей к коллектору выполняется из трубопроводов 25-32 мм в зависимости от площади этажей. В остальных случаях за расчетом рекомендуется обращаться к специалистам по проектированию, они помогут выбрать оптимальную схему и размеры всех ветвей.

Для монтажа отопления дома своими руками следует подобрать трубы из подходящего материала из перечня:

Металлопластиковые трубопроводы. При сборке на компрессионных фитингах не требуется специальных инструментов, только ключи. Более надежные прессовые соединения выполняются клещами.
Сшитый полиэтилен. Данный материал тоже соединяется компрессионными и прессовыми фитингами, а трубы Rehau — методом расширения и натяга фиксирующего кольца.
Полипропилен. Наиболее дешевый вариант, но требующий некоторых навыков сварки стыков и наличия сварочного аппарата.
Гофрированная нержавеющая труба стыкуется зажимными фитингами.

Трубопроводы из стали и меди не рассматриваются, поскольку сделать из них отопление под силу не каждому, здесь требуется умение и опыт. Сборка системы производится начиная от котла с последующим присоединением радиаторов и запорной арматуры.

По окончании сеть проверяется на герметичность с помощью опрессовочного насоса.

Для каждого частного домовладения устройство системы отопления считается одним из основополагающих вопросов. Современные технологии строительства предлагают два варианта: однотрубную или двухтрубную систему.

Здесь важно не продешевить, пытаясь сократить затраты на монтаж и закупку материалов. И лишь разобравшись с принципом работы этих систем, с их достоинствами и недостатками, можно сделать правильный выбор.

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Обратите внимание! Для прокачки теплоносителя по вертикальным стоякам может понадобиться гидравлический насос.

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

Согласно разработанному проекту, производится установка котла.
Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.

Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции, плюсов и минусов каждого варианта. В любом случае вынести вердикт нужно еще на этапе проектирования строительства. - это довольно сложное сооружение. Переделывать его после окончания финишных работ трудно, а иногда и невозможно. Рассмотрим, чем отличаются два разных подхода к обустройству обогрева строений с помощью котлов, батарей и обвязки.

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений - домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет. Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

По месту расположения обвязки системы подразделяются на верхние и нижние, независимо от того, где проведена установка радиаторов.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это - дополнительные расходы и сложности с обслуживанием.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Как переделать однотрубную в двух?

Двухтрубная система значительнее эффективнее по многим показателям. делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.

Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.

Если у вас есть опыт работы в этой области, поделитесь им. Вы окажете ценную услугу мастерам, которые еще не сделали выбор в пользу того или иного варианта обогрева своего жилья.
