Строим дачный туалет домиком чертежи. Как сделать туалет на даче своими руками, чертежи

21.04.2020

Целесообразность реализации данного проекта не зависит от длительности пребывания на загородном земельном участке. Даже при кратких визитах для пикника, или обработки нескольких грядок, пригодится наличие «удобств». Соответствующее сооружение необходимо, если предполагается более длительное проживание. После изучения этой статьи можно будет быстро построить туалет для дачи своими руками. Пошаговая инструкция и подробные комментарии помогут исключить ошибки, которые совершают новички при недостатке опыта.

Читайте в статье:

Как сделать туалет на даче своими руками: основные определения, подготовка проекта

Внимательное изучение позволит сделать правильные выводы о данном сооружении. Его возводят одним из первых объектов, одновременно с ограждением. Значительные размеры подразумевают солидный вес. При нахождении на открытом воздухе нужна защита от неблагоприятных природных воздействий. Предполагается накопление отходов, поэтому надо продумать удобную схему их утилизации.

Садовые туалеты для дачи рассмотрены ниже с учетом перечисленных выше фактов и других важных нюансов. Для каждой стадии проекта приведены альтернативные решения. При изучении разных вариантов надо не забывать о конфигурации собственного дачного участка, имеющихся знаниях и навыках, иных индивидуальных особенностях.

Общие требования к строению

Недовольство будет выражено соседями, если туалет причинит им какие-нибудь неудобства. В частности, надо обдумать направление распространения неприятных запахов.
При высоком уровне грунтовых вод придется герметизировать место накопления отходов.
Для их откачки и последующего вывоза надо предусмотреть проезд и площадку. Следует обеспечить свободное перемещение ассенизаторской техники.
Необходимо проверить пошагово достаточно длительный период эксплуатации, чтобы оптимизировать алгоритм обслуживания.

Размеры ямы должны соответствовать реальным потребностям. В любом случае надо точно оценить не только объемы начальных инвестиций, но и затраты в ходе использования.

Размещение туалета внутри жилого здания и на открытом воздухе

Для полноты анализа надо отметить особенности разных вариантов расположения данного сантехнического сооружения.

В этой комнате устанавливают , ванные и душевые кабины.

Создание подобных сооружений сопровождается большими денежными и трудовыми затратами. Установку бетонных колец, например, не получится выполнить правильно без мощной подъемной техники.

Типовая конструкция объединяет все важные составные части:

Строение (1);
Стульчак (2);
вентиляцию (3);
выгребную яму (4).

Если присмотреться, на рисунке можно заметить специальное отверстие в двери (5), которое обеспечивает естественное освещение и доступ чистого воздуха. Такое сооружение при правильной реализации планов отличается автономностью. Оно способно выполнять свои основные функции без потребления электроэнергии.

Сооружение уличного туалета для дачи своими руками: выбор места установки, важные части конструкции

Некоторые из приведенных на рисунке вариантов стоят дорого в фабричном исполнении. Самостоятельное качественное воспроизведение сжигающих и упаковывающих технологий будет сопровождаться значительными трудностями. В данной статье спектр изучения ограничен сравнительно простыми сооружениями. С применением понятных инструкций не сложно выяснить, как построить уличный туалет своими руками. Для лучшего усвоения знаний, описания действий дополнены тематическими фотографиями, видео материалами.

Иногда действующие нормы выполнить невозможно из-за небольших размеров участка, высокого уровня грунтовых вод, по другим причинам. В таких случаях обычную выгребную яму заменяют специальными конструкциями.

Здесь основные части сооружения находятся выше уровня земли. Применяют герметичные емкости. Их устанавливают в отдельном объеме с хорошей теплоизоляцией стенок, которая предотвращает промерзание стоков в зимний период. Определенным недостатком является высокий вход со ступеньками.

Статья по теме:

Ознакомившись с предоставленной информацией, можно получить более полное представление об устройстве домашней канализации и системе очистки стоков и уже осознанно приступать к выбору конструкции очистительного сооружения.

Эта конструкция является одним из самых простых вариантов. Для устойчивости строение (8) установлено через широкие опоры (6) на подушке (1) из цементно-песчаной смеси. Стульчак (3) подходящей высоты (500 мм в данном проекте) оснащен крышкой (2) на петлях. Размеры двери (5)также подбирают индивидуально. Окошко (1) можно застеклить, либо оставить свободное отверстие для лучшей вентиляции. Ведро (4),или другую подходящую емкость рекомендуется использовать с объемом не менее 20-25 литров.

Специфическое название этой модификации дано по способу нейтрализации процессов гниения. Отходы регулярно посыпают «пудрой» из смеси торфа и опилок. Эта простая методика блокирует распространение неприятных запахов.

В настоящее время на рынке представлено большое количество разнообразных изделий этого типа. Как видно на фотографии, можно купить готовый туалет со стенами, крышей и дверью. Но выше определена задача создания строительной конструкции собственными руками. В такой «домик» можно со встроенной в основание системой очистки. Туда добавляют специально выращенные культуры бактерий, которые активно перерабатывают отходы.

Действующие нормы для расположения дачного туалета на участке

Подобное массивное сооружение сложно перемещать при возникновении соответствующей необходимости. Поэтому надо тщательно выбирать подходящее место для установки.

Здесь отмечена только часть требований. Чтобы выяснить точно, где расположить туалет на участке, надо изучить соответствующие строительные (СНиП 30-02-97) и санитарные (СанПин 42-128-4690-88) нормы. При выборе конкретных цифр следует учитывать меньшие значения, чтобы предотвратить неоднозначные ситуации в ходе возможных судебных споров.

Например, уборные дворового типа можно устанавливать не менее 20 метров от жилых строений, мест отдыха взрослых людей и детских площадок. Но расстояние можно уменьшить до 8 метров, если речь идет о территории личного домовладения. Обязательно учитывают разрешенные дистанции до соседских сооружений.

Особенности выгребной ямы для туалета на даче

При установке такого сооружения неподалеку от учитывается направление тока подземных вод. Следующая таблица поясняет нормативы по геологическим характеристикам:

Существенное значение имеет тип накопительной емкости. Если она не является герметичной, требования повышаются. В частности, запрещено применение ямы без дна, если общий объем стоков в нее превышает 1 м. куб. за 24 часа.

Эту таблицу можно использовать для проверки взаимного расположения данного сооружения и отдельных инженерных сетей:

Глубина ямы не должна достигать уровня грунтовых вод. Дополнительно применяют ограничение «не ниже трех метров». Оно определено типовыми параметрами ассенизаторской техники, которая только до такого предела выполняет свои функции достаточно эффективно.

Герметичная яма для дачного туалета предотвращает загрязнение стоками окружающей среды. Но в этом случае ее обязательно комплектуют вентиляционной трубой диаметром 10-12 см. Ее поднимают над крышкой на 60-80 см. Это приспособление необходимо для удаления взрывоопасного метана.

Как сделать туалет на даче с применением разных материалов

При строительстве туалета на даче из таких материалов получится стационарный объект. Его можно хорошо утеплить, оснастить водопроводом, искусственным освещением. Для сохранения устойчивости понадобится соответствующий весу фундамент. Параметры такого проекта не соответствуют техническому заданию, в котором установлены следующие основные критерии:

легкость конструкций;
минимальная стоимость;
простота монтажных технологий;
мобильность.

особенности обработки для создания нужных форм и размеров.
возможность нанесения определенных декоративных покрытий, рисунков;
совместимость с фурнитурой, другими частями фабричного производства;
устойчивость к атмосферным и другим внешним воздействиям;
правила ухода, ремонта.

К сведению! Чтобы выяснить, как построить дачный туалет недорого, надо уточнить предполагаемый срок службы. Для временного строения можно использовать подходящие дешевые материалы.

Строительство деревянного туалета для дачи своими руками: чертежи, особенности эксплуатации

Даже без предыдущего опыта работа с этими материалами не сопровождается чрезмерными трудностями. Поэтому достаточно часто именно деревянный туалет на дачу выбирают в качестве лучшего варианта.

Такой дачный деревянный туалет своими руками можно построить за день после предварительной подготовки. По приведенным размерам надо приобрести брусья. Из них с применением шурупов создают надежный силовой каркас. Для быстрого вырезания пазов пригодится электроинструмент. Досками обшивают сиденье, стены, односкатную крышу. Дверь (не приведена на схеме) закрепляют на стандартных петлях, устанавливают защелку и ручку. Крупные отверстия можно сделать с помощью электрического лобзика.

Важно! Подобное строение весит немного. В некоторых случаях отходы утилизируют, закопав наполненную яму. После этого перемещают легкую деревянную конструкцию в другое место.

Чтобы продлить срок службы деревянных изделий на открытом воздухе их защищают от дождя, перепадов влажности, ультрафиолетового излучения, микроорганизмов и жучков короедов. Для этого используют специализированные пропитки, проникающие глубоко в структуру материалов.

Преимущества и недостатки биотуалета для дачи без запаха

Несмотря на сравнительно высокие цены, конструкции данной категории следует изучить отдельно. Их придется использовать на небольших участках, при возникновении конфликтных ситуациях с ближайшими соседями. Следует подчеркнуть, что выгребные ямы издают неприятные запахи, которые значительно уменьшают уровень комфорта. Также надо отметить потенциальную возможность разрушения стенок со временем, риск проникновения загрязнений в грунтовые воды, источники питьевой воды.

Приведенный на фотопример отличается следующими характеристиками:

Основной материал – качественный полиэтилен датского производства высокой плотности (280-320 кг на см. куб.).
Стенки и другие изделия из него устойчивы к сильным механическим воздействиям. Конструкцию укрепляют ребра жесткости.
Встроенный накопительный бак (250-300 л) рассчитан на 500-650 посещений.
В стандартной комплектации: умывальник с крупной емкостью для воды (25 л), помпа с ножным приводом, мягкое сиденье, запорное устройство на двери, большое зеркало в раме с креплениями, держатели для полотенец, туалетной бумаги, диспенсер для жидкого мыла.
В транспортном положении комплект занимает 1,25 м. куб.

Статья по теме:

Предлагаем вам рассмотреть . Цены, отзывы пользователей, обзор популярных моделей помогут вам правильно расставить приоритеты и сделать правильный выбор.

Такой туалет выглядит эстетично снаружи и внутри. Его можно установить в одиночку быстро и точно, переместить в другое место. Существенное значение имеют официальные гарантии производителя, которые распространяются на герметичность соединений, другие важные потребительские параметры.

К сведению! Для полноценного функционирования придется регулярно приобретать жидкость для туалета на даче, содержащую культуры специальных анаэробных бактерий. Эти расходы следует добавить к цене комплекта при расчете экономической целесообразности данного решения.

Параметры и особенности возведения туалета из профнастила своими руками

Применение металлических деталей этой категории позволит получить в свое распоряжение следующие преимущества:

Точное соответствие отдельных элементов, что упрощает и ускоряет сборку качественной конструкции.
Легкость при высокой жесткости, способность сохранять целостность при сильных ветровых и других механических нагрузках.
Устойчивость к процессам коррозии, которая обеспечена многослойным защитным покрытием.
Безупречный внешний вид. Его не придется обновлять в течение многих лет.

Специально надо отметить, что дачный туалет из профнастила при необходимости можно разобрать, перенести в другое место. Листы к силовому каркасу прикрепляют специальными шурупами, с резиновыми накладками. Эти уплотнения предотвращают проникновение влаги внутрь металлической конструкции

При изготовлении такого туалета на даче из профнастила получится исключить сварные швы. Для воспроизведения соответствующих технологий нужно приобрести специальное оборудование, освоить навыки работы. Каркас из дерева не сложно создать самостоятельно. Эти части конструкции соединяют и укрепляют металлическими уголками. Стальные детали без заводской защиты покрывают грунтовкой и краской для предотвращения процессов коррозии.

Качественный туалет для дачи своими руками: пошаговая инструкция, практические рекомендации

После внимательного изучения изложенных выше сведений не сложно сформулировать индивидуальные технические требования. После этого можно приступить к рассмотрению реализованных проектов садовых туалетов своими руками. Чертежи некоторых удачных изделий приведены ниже. Далее нужно оценить реально собственные силы, просмотрев описания процессов строительства.

Важно! Когда выясните, как построить туалет своими руками на даче, проверьте соответствие его эстетических характеристик. Единый стиль небольших и крупных строений на участке создает общую гармоничную атмосферу.

Технические характеристики туалета на даче своими руками: размеры, чертежи, примеры конструкций

Следующее краткое описание поможет понять общие принципы создания подобных конструкций:

Кроме отмеченных в конструкторской документации позиций, надо будет подготовить отмеченные ниже изделия, инструменты. В частности, кровлю можно защитить недорого от непогоды подходящим по размерам листом рубероида.
Сначала создают выгребную яму с размерами, соответствующими контуру нижней части туалета. На дне котлована делают подсыпку из гравия, других гранулированных материалов.
Для опор подойдут бордюрные блоки, или другие стандартные изделия из железобетона. Их монтируют так, чтобы оставить щель между туалетом и поверхностью от 10 до 20 см.
Рубероид пригодится для создания слоя гидроизоляции между опорами и деревянным каркасом.
Монтаж туалета осуществляют поэтапно. Силовой каркас из бруса обшивают вагонкой. Изнутри можно закрепить листы пенопласта для утепления.
Для напольного покрытия используют толстые доски 35-45 мм из пород древесины, устойчивой к гниению, нагрузкам.
К задней стенке присоединяют вентиляционную трубу из ямы с выступом над коньком крыши на 20-30 см.
Далее прорезают отверстия, монтируют двери, кровлю. Наносят защитные составы, финишное декоративное покрытие.

К сведению! Размеры туалета на даче своими руками корректируют с учетом личных потребностей и предпочтений. Рекомендуется соблюдать приведенные выше пропорции. Нельзя уменьшать толщину деталей, которые подвергаются нагрузками в процессе эксплуатации.

Устройство выгребной ямы под туалет для дачи своими руками

Пояснения к чертежу:

для достаточно прочной обвязки подойдут бревна (1) с диаметром 140-150 мм. Такие же заготовки используют при создании стоек каркаса (3)
вытяжная труба (2) устанавливается выше крыши.
крышки люков (4) можно сделать из досок.
на откосе для укрепления размещают дерн (5).
слой из глины (7)толщиной 300-350 мм обеспечит хорошую гидроизоляцию.
между крышками делают подсыпку из торфа и опилок толщиной 200-250 мм.
сруб (6) и пол (9) пропитывают специальными составами, которые блокируют процессы гниения.

Чтобы решить правильно, как выкопать яму под туалет на даче, надо изучить особенности современных инженерных решений в данной области. Герметичные накопители из бетона, пластика, других материалов не позволят вредным веществам проникать в окружающую среду. Однако их, как и обычные выгребные ямы, приходится часто очищать.

Статья

Первой постройкой на новом дачном участке должен быть туалет. Некоторое время можно обойтись без забора, сарая и даже домика, но без туалета жизнь человека неприемлема.

Построить такое нужное сооружение можно без привлечения специалистов, которые за свою работу возьмут деньги. Чтобы иметь представление о том, как можно соорудить туалет на даче своими руками, предварительно нужно разобраться с видами постройки и внимательно изучить инструкцию строительства. После этого следует выбрать место, определиться с размером, нарисовать чертеж и подготовить материалы.

Дачные туалеты: виды, особенности, фото примеры

Существует три вида уборных , которые не требуют подведения к ним канализации.

Выбор типа туалета полностью зависит от личных предпочтений и санитарно-гигиенических требований. Если грунтовые воды на дачном участке залегают ниже двух с половиной метров, то можно строить любой вид уборной, но если выше, то от выгребной ямы придется отказаться.

Выбор места для туалета на даче

При строительстве туалета на участке следует выбирать месторасположение, которое будет соответствовать ряду санитарно-гигиенических норм. Поэтому необходимо придерживаться следующих правил:

Выбирать место необходимо и в соответствии с тем, каким способом предполагается его очищать. Если нечистоты будут откачиваться с помощью машины-ассенизатора , то туалет должен быть расположен так, чтобы техника могла подъехать к нему беспрепятственно.

Такие правила не действуют на уборные типа люфт-клозет и пудр-клозет, поскольку нечистоты в них с грунтом не контактируют. При выборе для них места нужно будет только учесть удобство использования и розу ветров.

Дачный туалет: размеры, чертежи, фото

Чтобы конструкцией с выгребной ямой было удобно пользоваться, следует определиться с ее размерами.

Стандартные параметры выгребной ямы составляют 1,5х1,5х2,5 м. Она должна на 60-70 см «заходить» под домик. Выкапывается яма под уклоном в сторону от постройки. Это будет выгреб, который время от времени вычищается.

Размеры домика практически соответствуют параметрам ямы и составляют 1,5х2х2,2 м. Это наиболее приемлемые и оптимальные размеры туалета для дачи, которым комфортно и удобно будет пользоваться.

Пошаговая инструкция постройки туалета на даче

По причине простой эксплуатации самой востребованным является конструкция с выгребной ямой.

Шаг первый – строительство выгребной ямы

После подготовки участка можно начинать своими руками выкапывать яму, которая обычно бывает квадратной формы.

Типы выгребных ям:

Поглощающая. Чтобы жидкая фракция уходила в грунт, яму рекомендуется копать до песка, укрыв ее дно крупной галькой или щебнем. Стены укрепить можно пластиковым баком, готовыми железными кольцами, бетонной конструкцией или кирпичной кладкой. Верху яма укрывается шифером, брусьями или бетонируется. Открытым остается только место под стульчаком.
Герметичная. В такой яме дно армируется и заливается бетоном. Стенки герметизируют, швы замазывают бетоном или шпаклюют раствором.

Шаг второй – возведение каркаса туалетного домика

В соответствии с чертежами для туалета на даче сооружается домик. Его рекомендуется на 2/3 выдвинуть над ямой , чтобы за постройкой оставался доступ для чистки.

Для легкой конструкции фундамент не нужен. Ее можно просто поставить на бетонные блоки или установить четыре опорных столба. Для опор по углам необходимо вырыть четыре ямы, глубина которых должна быть 0,6-1 м. Затем ямки на треть заполняются бетоном, в них устанавливается опора, с помощью уровня проверяется ее вертикальность и ямы заполняются бетоном до конца.

Сооружение каркаса своими руками:

Собирается и прикручивается к опорным столбам или фундаменту прямоугольная опора с перемычками. В последующем от нее будет подниматься передняя стенка стульчака.
Поверх опоры настилаются доски, толщина которых должна быть не менее 3 см.
Из бруса сечением 50х50 или 80х80 мм сооружается каркас задней, передней и боковых стенок. Чтобы обеспечить крыше необходимый уклон, задняя стенка должна быть ниже передней не менее чем на 10 см.
К задней и боковым стенам конструкции крепятся диагональные укосины. В этом случае постройка получится более прочной и устойчивой.
На передней стенке конструкции делается укрепление и вырезается окно.
На уровне стульчака делается обвязка.
На основания каркаса стенок крепятся металлические уголки.

На последнем этапе работ по сооружению каркаса собирается и обшивается стульчак .

Шаг третий – обшивка каркаса

Материал для обшивки каркаса выбирается в соответствии с бюджетом строительства. Можно использовать деревянные доски, шифер, листы профнастила или любой другой материал.

Чаще всего туалет для дачи своими руками обшивается деревянными досками. Расположив их вертикально, можно значительно сэкономить материал. Но горизонтальное расположение досок будет смотреться интересней, так как в этом случае постройка будет имитировать сруб.

Деревянное сооружение нужно защитить от влаги и вредителей, поэтому материал обрабатывается специальными антибактериальными составами и покрывается краской или лаком.

Шаг четвертый – возведение крыши

Установка крыши начинается с закрепления досок , которые должны быть расположены параллельно друг другу. Затем снизу зашивается козырек, и доски крепятся снаружи. На готовое основание укладывается рубероид, и конструкция покрывается шифером, битумной черепицей или металлопрофилем.

Шаг пятый – установка двери

Деревянная дверь дачного туалета навешивается на петли, количество которых зависит от ее массивности и тяжести. Внутри постройки устанавливается защелка, а механизм закрывания двери подбирается в соответствии с пожеланиями хозяина. Для этого использовать можно деревянную задвижку, шпингалет, крючок или защелку.

Чтобы внутрь уборной проникало естественное освещение , над дверью следует сделать окошко. Расположенное ближе к крыше и застекленное окошко не позволит во время дождя попадать воде внутрь.

Шаг шестой – оборудование туалета для дачи вентиляцией

Вытяжную вентиляцию своими руками необходимо сделать так, чтобы она была способна устранять неприятные запахи из выгребной ямы. Для этого можно использовать пластиковую трубу, диаметр которой должен быть в 100 мм.

Установка вентиляции:

один конец трубы на 10 см проводится в выгребную яму сквозь отверстие в подиуме;
с помощью хомутов труба крепится на задней стенке домика;
ее другой конец должен быть установлен на 20 см выше крыши;
стык ямы и трубы изолируется паклей с битумной мастикой;
для усиления тяги на оголовок надевается насадка-дефлектор.

Туалет с выгребной ямой построен. Он прослужит долго, если в яму не бросать туалетную бумагу, бытовые и гигиенические принадлежности. Для этого в уборной всегда должно стоять ведро. Если позволяют размеры постройки, то можно повесить и умывальник.

Пудр-клозет: устройство и особенности сооружения

Такая уборная своими руками может быть построена в течение дня . Для этого необходимо:

Выбрать место для пудр-клозета.
Соорудить туалетный домик, который должен быть на 25-30 см шире постройки с выгребной ямой.
Приготовить емкости для отходов и торфа.
Сделать откидную крышку под стульчак.
Установить бак для отходов и ящик с торфом.

Теперь туалетом можно пользоваться. Не стоит только забывать после его посещения «припудривать» отходы и опорожнять емкость после ее заполнения.

Такого типа туалет располагается рядом с домом или внутри него. Своими руками люфт-клозет строится только там, где в холодное время года есть возможность его обогревать. Если же зимой им пользоваться не предполагается, то в конце дачного сезона выгребную яму обязательно вычищают.

Основные отличия в строительстве люфт-клозета:

Конечно, этот вариант туалета для дачи своими руками построить достаточно сложно . Но его главное достоинство в том, что люфт-клозет может быть обустроен как теплая уборная внутри дома.

По сути, туалет для дачи построить не так сложно, как может показаться на первый взгляд. Можно выбрать идею для постройки из фото галереи, или подключить фантазию и придумать свой вариант. Самое главное необходимо помнить, что построенная на дачном участке уборная должна быть проста в эксплуатации и располагаться в подходящем месте.

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к , гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные плотницкие навыки.

Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.

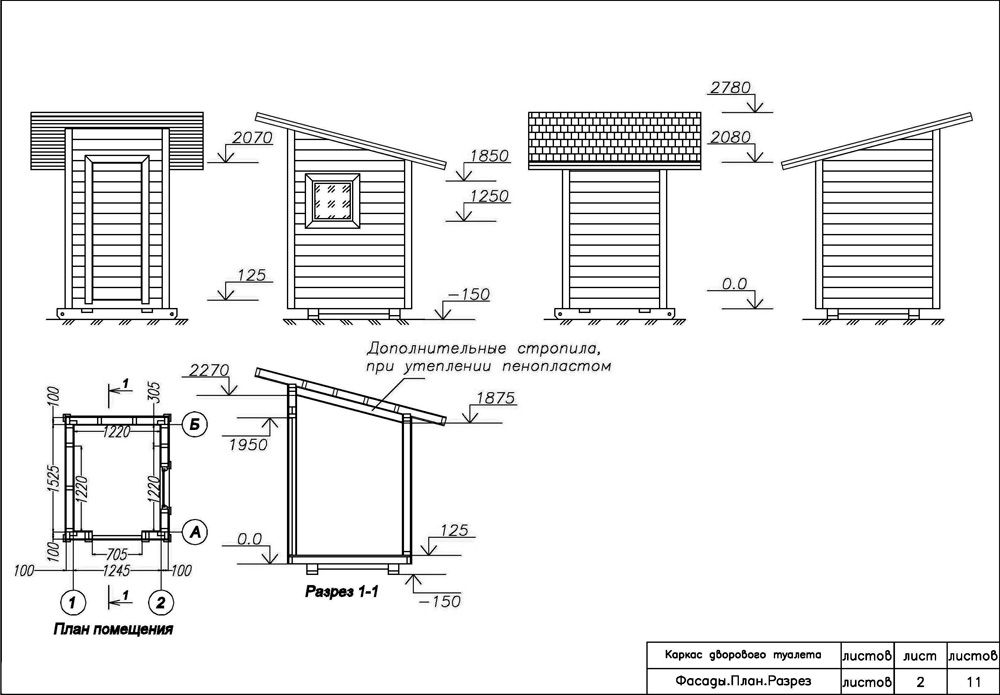

Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.
Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.
Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.
Основа — брус с сечением 150×150, обработанный антисептиком
Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.
Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.
Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.
Ниже приведена спецификация необходимых материалов.

Технология постройки туалета на дачном участке

Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.
Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.
Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.
Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить , который также можно сделать самостоятельно.

Дачный туалет своими руками

Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.

Чертежи и размеры для строительства деревянного туалета

Самый распространенный, можно сказать, стандартный вариант на даче - туалет в виде деревянного домика с выгребной ямой . Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса . При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится , укажите необходимое сечение деревянного бруса и досок .

Помните о том , что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны .

Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.

Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм .
Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
Передняя и задняя стенка кабинки - прямоугольные, а боковые - трапециевидные, что позволяет добиться необходимого уклона крыши.
Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ .
Оно установлено на основу из бруса сечением 150х150 мм , соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм . Для ее изготовления используется обрезная доска и плиты ОСБ .
Как видите, для постройки крыши , с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм . Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.

Чертежи дачных туалетов типа «скворечник»

Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка . Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник» .

Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

Строить туалет своими руками необходимо со сборки каркаса , чертежи которого выполнены на отдельном листе.

Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

После изготовления каркаса приступайте к обшивке конструкции досками и установке двери . На завершающем этапе выполняется кровля и наружные работы . Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

Чертеж дачного туалета Чертежи и размеры дачного туалета Таблица раскроя досок правой стены Чертеж каркаса дворового туалета левой стены Чертеж стен туалета
Основа - брус с сечением 150×150, обработанный антисептиком Таблица раскроя досок для нижнего перекрытия Таблица (чертеж) раскроя досок фассадной стены Дополнительные стропила при утеплении пенопластом туалета Таблица материалов необходимых для постройки туалета

В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

Для кровли используется лист из металлопрофиля, в качестве конька - согнутая полоса оцинкованной стали.

Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.

Чертежи дачных туалетов типа «шалаш»

Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

Работу следует начинать со сборки передней и задней стенок . Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм . Крепить конструкцию можно как гвоздями, так и саморезами.

Устанавливая поперечные , продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

Собрав каркас, зашивайте досками основание пола и помост . На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

Передняя стенка туалета Передняя стенка туалета Задняя стенка туалета Задняя стенка туалета Каркас туалета без настилов
Общий вид каркаса Обшивка Обшивка План туалета: вид сбоку План туалета: вид спереди

Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

На последнем этапе собирают и навешивают дверь .

Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.

Выбираем материал для дачного туалета

Чаще всего на загородных участках устанавливают деревянные конструкции туалетов . Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

Наиболее долговечным считается кирпичный туалет , который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание , построить фундамент и соблюдать вертикальность стен . Только так можно надеяться на достаточную прочность сооружения.

Не менее надежным является и металлический дачный туалет , чертежи и размеры которого - не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета

Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций :

Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
Обязательно предусматривайте подъездные пути для ассенизаторской машины.
Не стройте туалет в низинах, так как во время паводка он будет затоплен.
Учитывайте преобладающее направление ветра в вашей местности.

Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета

Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

Построить яму для нечистот можно одним из следующих способов:

Кирпичная кладка.
Баки из полимеров.
Железобетонные кольца.
Бетонные, залитые при помощи обрешетки.

Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

Далее заливают бетон, а после его затвердевания, в зависимости от типа стен, выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место

В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж Чертеж каркаса Чертежи деталей каркаса

Установите фундамент . С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас . В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
В качестве обвязки крыши устанавливаются продольные элементы , выступающие не менее чем на 30 см за периметр домика.

Шлифуем пол Вырезаем и сбиваем брусья Крепление шва шпилькой
Крепление пола скобой Прибиваем блок-хаус Крепление дверной коробки шпилькой

Для обвязки основания крепите враспор четыре планки на уровне стульчака . При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
Далее установите укосины по диагонали задней и боковых стен .

Диагональные распорки

Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
Обшейте каркас деревянными досками , профнастилом, шифером и т.д.
Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Набиваем обрешетку Фиксируем ондулин

При необходимости установите вентиляционную трубу , прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
Навесьте дверь . Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Завес Окошко Уборная готова
Ручка и засов Уборная вид сбоку Уборная вид сзади

Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет

В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится - это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет - пудр-клозет.

Его конструкцией предусмотрена емкость для сбора нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи

Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью - так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

Выгребная яма - только герметичного типа, с контуром электрического обогрева в стенках.
Обязательно наличие вытяжной трубы . Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Далеко не каждый дачный домик оборудован современным санузлом, который подключен к септику. Чаще всего туалет с выгребной ямой располагается в углу участка, вдалеке от домика и колодца. Однако, даже в таком случае его можно сделать комфортным и симпатичным, отлично вписывающимся в общий дизайн участка.

Проект стандартного дачного туалета

Особенности проекта

Проект туалета на даче представляет собой выгребную яму, над которой установлен небольшой деревянный домик. Правда, в последнее время вместо выгребной ямы дачники все чаще используют биотуалеты.

В частности, отличной альтернативой выгребной яме являются торфяные туалеты, которые перерабатывают отходы в удобрение. Их цена варьируется в пределах 50-500 долларов США.

Однако, в любом случае необходимо построить кабинку. Чаще всего ее делают прямоугольной формы, из дерева. Для ее каркаса используют обрезную доску, к примеру, 100х50 мм, устанавливается туалет на основание из бруса 150х150 мм.

Совет!
В регионах с холодным климатом кабинку туалета можно утеплить пенопластом толщиной 50-150 мм.

Крышу проще всего выполнить односкатную, с уклоном назад. Для ее покрытия подойдет любой кровельным материалом, к примеру, шифер, профнастил или мягкая черепица.

Высота туалета, как правило, составляет два метра и выше, ширина – не меньше 120 см. Точные размеры содержат чертежи дачного туалета.

Торцевая стенка кабинки имеет прямоугольную форму. Ее сборка осуществляется из той же доски на саморезы или гвозди, в соответствии с чертежом. Так как крыша имеет наклон, боковые стенки выполняются в форме трапеции.

В одной из стен необходимо выполнить окно, которое обеспечит естественное освещение помещения и вентиляцию. Фасадная же стена содержит дверной проем. Стены туалеты собираются по отдельности и затем скрепляют на основании.

Полозья из бруса соединяют шпильками или гвозди. Для увеличения жесткости конструкции, в нижних полозьях нужно сделать пазы шириной 150 мм и глубиной 50 мм.

Обратите внимание!
Перед укладкой брусьев, их необходимо обработать антисептиком.
Данная процедура позволит уберечь основание от гниения.

Нижнее перекрытие выполняется из досок 50х100 мм и зашивается листами ОСБ. Перекрытие так же можно утеплить пенопластом. В задней части пола туалета, если он предназначен под выгребную яму, нужно выполнить отверстие.

Для изготовления двери можно использовать бруски 50х50 мм, которые для увеличения жесткости соединяются диагоналями. Изнутри дверь следует обшить ОСБ плитами, а снаружи доской. Детальную информацию о сборке двери содержит чертеж туалета для дачи.

После того, как коробка будет выполнена, изготавливается стропильная система крыши. Стропила можно сделать из тех же досок 100х50 мм. Шаг стропил должен составлять не более 40 см.

Прикрепить стропила можно при помощи гвоздей или саморезов.

Материалы

Чтобы построить туалет по вышеописанному проекту, надо подготовить следующие материалы:

Совет!
Если вы купили дачный участок без построек, первым построенным объектом должен стать туалет.
После этого можно приступать к строительству самого домика.
Чтобы не тратить на данный процесс годы, следует обратить внимание на такой вариант как дачные дома из блок — контейнеров, на установку которых уходит минимум времени.

Проект туалета типа шалаш

Если стандартный проект дачного туалета вас не устраивает, так как хочется видеть на участке более оригинальную конструкцию, которая будет служить украшением экстерьера, можно выполнить туалет в виде шалаша или терема.

Особенностью такой конструкции является длинная двухскатная крыша. В некоторых случаях такая крыша начинается от самого основания, в результате чего боковые вертикальные стены у кабинки отсутствуют. Задняя и передняя стенка при этом представляют собой два треугольника.

Основание такой конструкции выполняется из брусьев, так же, как и для вышеописанного туалета. После этого собираются стенки-треугольники.

Так как крыша постройки остроконечная, ее высота должна быть выше стандартного туалета. Обычно она составляет 2300 см.

После установки передней и задней стенки, между ними в верхней части закрепляется брус, к которому крепятся доски стропильной системы. После этого крыша обшивается листами влагостойкой фанеры и укладывается кровельный материал. Наилучшим вариантом в этом случае является мягкая черепица.

Фронтальная стенка, как и в предыдущем случае, должна иметь дверной проем. Сама дверь выполняется так же, как описано в предыдущем проекте.

Особенности строительства туалета

Итак, вы подыскали подходящий проект туалета для дачи и разобрались с его особенностями. После этого можно приниматься за работу.

Инструкция по строительству туалета с выгребной ямой выглядит следующим образом:

В первую очередь надо выбрать место для туалета, которое должно располагаться не ближе 25 м от источника воды . Иногда выполнить это условие невозможно, в таком случае в качестве герметичную емкость.
Затем нужно выкопать своими руками яму . Она может располагаться строго под кабинкой или занимать большую площадь.
Для обустройства стенок ямы можно использовать автопокрышки . Еще одним распространенным вариантом является установка специальной пластиковой емкости, которая армирована металлическими ребрами.
После установки емкости, нужно засыпать и хорошо утрамбовать землю вокруг нее .
Следующим шагом является установка столбчатого фундамента , который располагается по углам основания каркаса. Фундамент можно выполнить из блоков или кирпича. Для этого надо выкопать ямки по размеру блоков на глубину около 30 см и засыпать дно песком толщиной около 10 см, после чего можно укладывать сами блоки.
После того как фундамент будет выполнен, его необходимо гидроизолировать несколькими слоями рубероида .
Затем на
