Устанавливать пазогребневые плиты. Монтаж пазогребневых перегородок: виды плит и пошаговая инструкция по монтажу

Пазогребневые плиты в России выпускают 3 предприятия: KNAUF, Волма, и самарский Forman.

Сами пазогребневые плиты могут быть:

Полнотелыми и пустотными.

Обычными белые для сооружения межкомнатных перегородок), и с гидрофобизирующими добавками (зеленые для сооружения перегородок в ванных комнатах и других помещениях с повышенной влажностью).

Основные размеры пазогребневых плит:

Forman выпускает плиты следующих размеров:

600х300х100 мм;
- 600х300х80 мм.

Волма и кнауф:

667*500*80;
- 667*500*10.

Для монтажа пазогребневых плит понадобятся

Необходимые материалы:

Плиты пазогребневые;
- Подвесы прямые для гипсокартона;
- Дюбель гвозди или анкер клины;
- Клей монтажный для ГКЛ или пазогребневых плит, например fugenfuller, forman41 или любой другой;
- Цементный раствор, можно использовать готовую смесь или производить замес цемента с песком в соотношении 1 к 3;
- Пена монтажная пистолетная.

Необходимые инструменты:

Уровень;
- Киянка или молоток;
- Ножовка;
- Перфоратор с буром на 6;
- Рулетка;
- 2 шпателя;
- Пистолет для пены.

Технология монтажа пазогребневых плит

Произвести привязку и разметку будущей перегородки, и выложить первый ряд из плит на подушку из цементно песчаного раствора, боковые стыки склеиваются с помощью гипсового клея, при этом контролируем вертикальность и горизонтальность обязательно.

Вообще выложить первый ряд из плит наиболее трудоемкая задача.

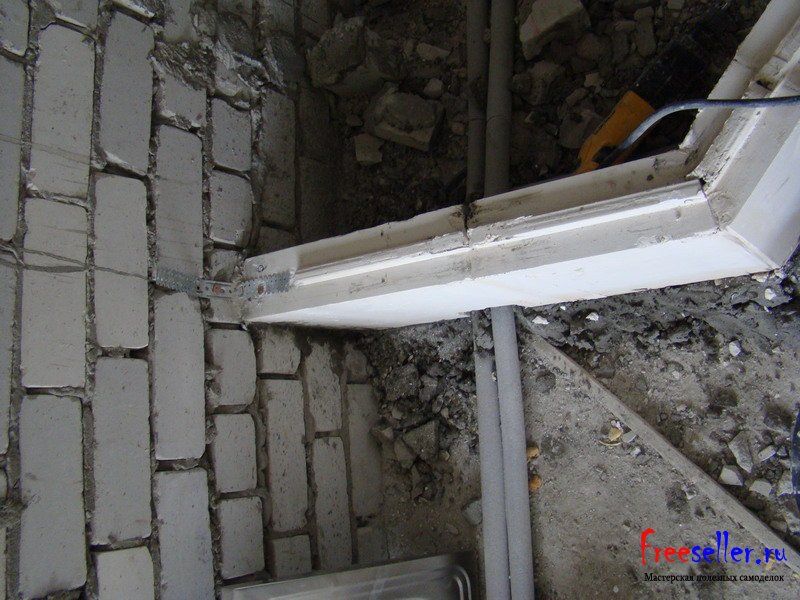

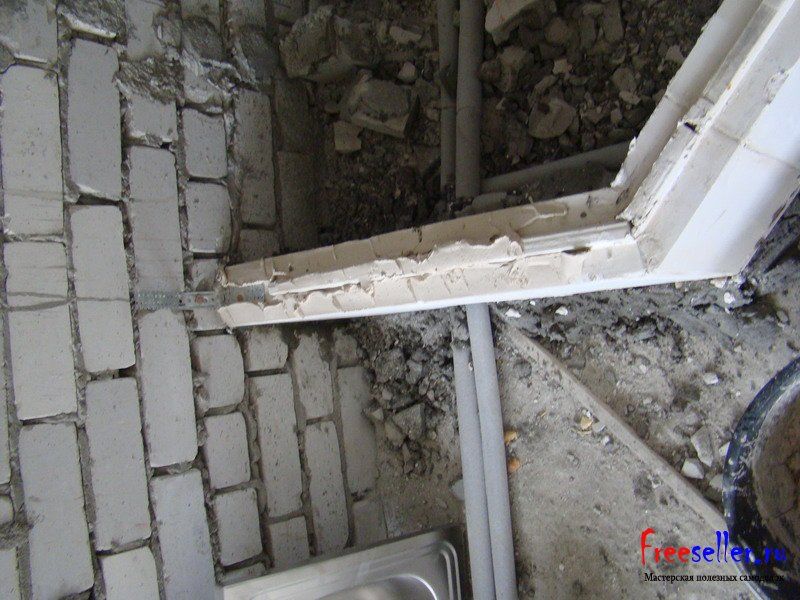

Начиная с первого ряда, с помощью прямого подвеса крепим плиту к стене, в дальнейшем пристреливаем прямые подвесы через ряд.

На второй и последующий ряды наноситься гипсовый клей на горизонтальную и вертикальную часть блока, ставиться плита, и прижимается к предыдущей плите и ряду мс помощью молотка с бруском или резиновой киянке, не забываем контролировать горизонтальность и вертикальность.

Плиты пилим с помощью ножовки.

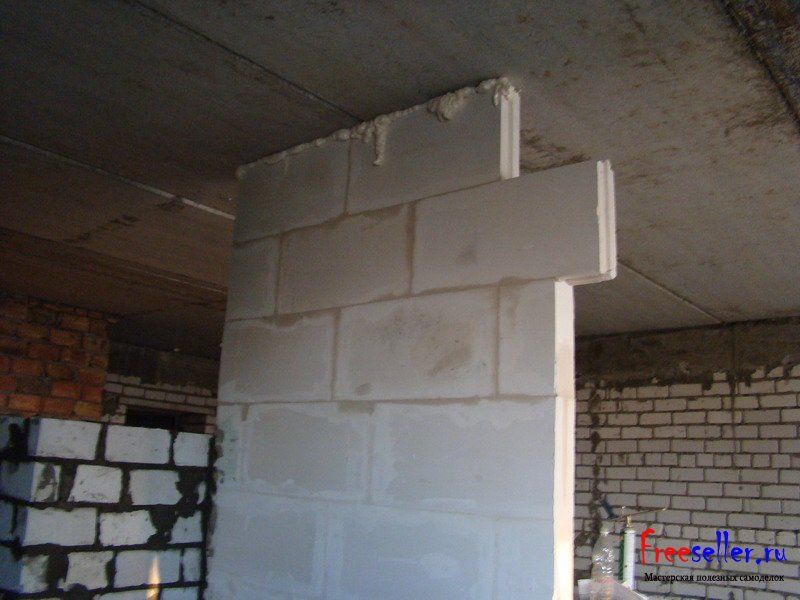

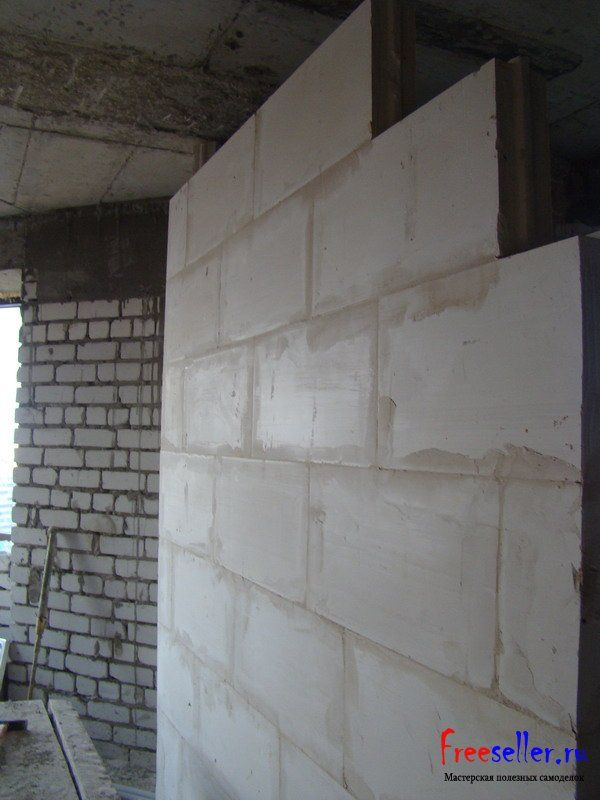

Так ряд за рядом возводим перегородку из пазогребневых плит до верха (При этом незабываем делать перевязку швов, как на обычной кирпичной кладке, желательно минимум на 1/3 часть плиты.

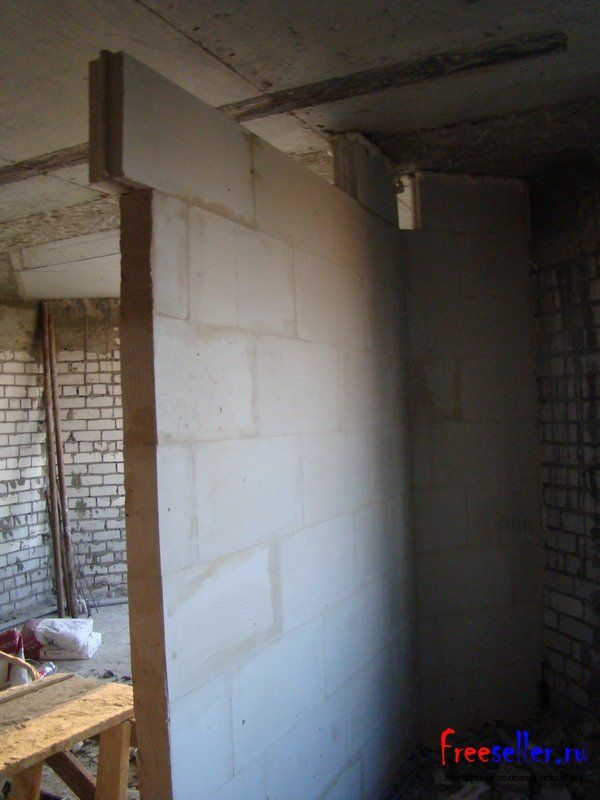

Для монтажа последнего ряда пазогребневую плиту необходимо распилить на на несколько сантиметров, для того чтобы она влезла в паз и имели возможность прижать ее к предыдущим рядам. в дальнейшем образовавшаяся пустота заделывается монтажной пеной.

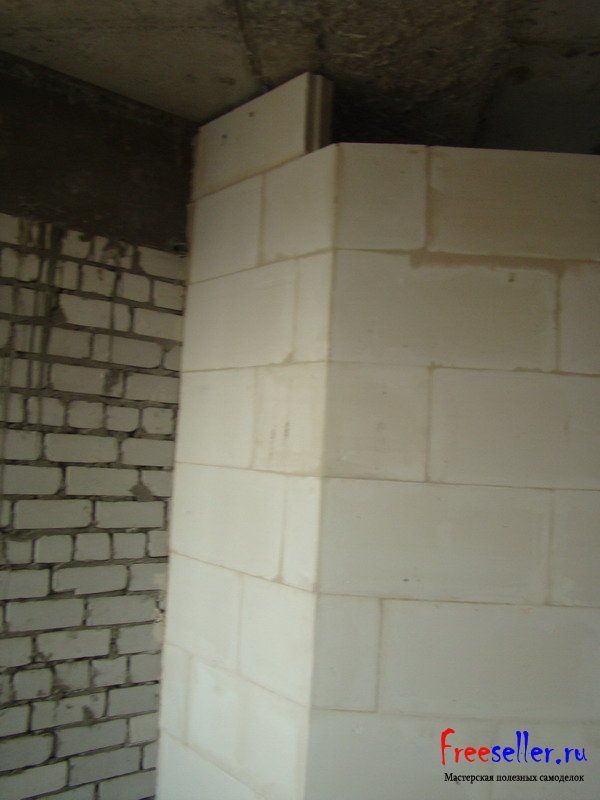

Также плиты последнего ряда крепятся прямыми подвесами к потолку через 1 блок.

В некоторых случаях перегородку из плит можно собрать без использования перемычек, но в нашем случае мы использовали перемычку. сделав ее из доски от старого поддона.

Использование пазогребневых плит для возведения перегородок в доме является наилучшим решением для начинающих мастеров. Небольшой вес, удобные размеры, прочное замковое соединение дают возможность без особых усилий переоборудовать помещение по своему вкусу. Используя пазогребневые плиты, монтаж своими руками выполнить можно за считанные часы. Но предварительно следует изучить технологию их установки и основные свойства материала.

Пазогребневые плиты бывают гипсовыми и силикатными. Первые выливают из строительного гипса с примесью пластифицирующих добавок. Для изготовления вторых используют негашеную комовую известь и кварцевый песок, смесь которых прессуют и выдерживают в автоклаве. Гипсовые плиты лучше удерживают тепло и не пропускают звуки, зато силикатные выдерживают более высокие механические нагрузки и меньше поглощают влагу. Оба вида плит экологически чистые, поэтому отлично подходят для жилых помещений. Кроме того, эти материалы не горят, не выделяют вредных веществ, не гниют и не деформируются.

Плиты делятся на полнотелые и пустотелые, которые снижают вес кладки почти на 25%. Размеры гипсовой плиты составляют 500х667х80 мм, силикатная чуть меньше – 250х500х70 мм. Установка перегородок из таких плит производится после завершения строительства всех несущих конструкций, но до начала отделочных работ и укладки чистового пола.

Технология и особенности монтажа

Кладка из пазогребневых плит хорошо удерживает тепло, поэтому ее можно смонтировать не только посреди помещения, но и впритык к стене, выходящей в холодное помещение или наружу здания. Двойные перегородки помогают спрятать проводку и другие коммуникации. Для разделения интерьера на зоны монтируют перегородки высотой от 80 см.

Для монтажа необходимы инструменты и материалы:

  • пазогребневые плиты;
  • строительный уровень;
  • цементно-песчаны й раствор;
  • клеящий состав;
  • скобы для крепления;
  • анкерные дюбели или саморезы;
  • войлочный уплотнитель;
  • гипсовый раствор;
  • грунтовка;
  • шпатель;
  • ножовка;
  • шуруповерт;
  • резиновая киянка.

Шаг 1. Подготовка места

Если перегородка монтируется в новом доме до начала отделочных работ, необходимо проверить ровность пола и стен в местах прилегания пазогребневых плит. Любые дефекты следует удалить: наплывы снимают шлифовкой, а углубления и трещины заделывают цементно-песчаны м раствором. После высыхания стены и пол покрываются грунтовкой.

Если возникла необходимость поставить перегородку во время поточного ремонта, на стенах и полу размечают линии прилегания перегородки. Затем аккуратно обрезают финишное покрытие по разметке и снимают до основания. На обои, краску, декоративную штукатурку крепить плиты нельзя, как и на линолеум, паркет, ламинат. Если стена или пол выложены керамической плиткой, и покрытие держится очень прочно, можно его не снимать.

Чтобы перегородка была ровной по всей площади, между стенами натягивают шнур по разметке на высоте 30 см от пола. Так гораздо удобнее контролировать расположение плит по вертикали. Теперь по линии прилегания перегородки к основанию наклеивают специальный уплотнитель. Его ширина должна соответствовать толщине плиты – 8 см. В качестве уплотнителя используют пробковую подложку или пропитанный битумом войлок.

Шаг 2. Установка первого ряда

У плит первого ряда спиливают ножовкой нижние гребни. На уплотнитель сверху наносят небольшими порциями клей, причем как на вертикальную, так и на горизонтальную часть. Берут первую плиту и с той стороны, которая будет примыкать к стене, в паз заводят перфорированную скобу. Часть скобы должна выступать над плитой на несколько сантиметров. К стене скоба крепится либо саморезами, либо анкерными дюбелями, если основание бетонное. Плиту ставят пазом вверх, выравнивают по уровню, плотно прижимают к основанию стены и пола, простукивают киянкой. Внизу, со стороны примыкания второй плиты, в паз опять вставляют отрезок скобы и прикручивают дюбелями к полу.

Если эта плита установлена неровно, остальные полностью повторят угол наклона. Потом выровнять кладку не получится из-за замковых соединений, поэтому первой плите уделяют наибольшее внимание. После схватывания клея монтируют следующий блок нижнего ряда. На боковые гребни и пазы клей наносят с таким расчетом, чтобы швы между плитами не превышали 2 мм по толщине. Излишки клея сразу убирают шпателем, кладку проверяют уровнем. Опять внизу закрепляют скобу и фиксируют ее к полу анкерными дюбелями. Каждый следующий блок ставят после схватывания клея на предыдущем.

Шаг 3. Установка следующих рядов

Поскольку плиты второго ряда должны быть расположены со смещением швов относительно первого, одну плиту нужно распилить пополам. В начале и конце ряда на срезах, примыкающих к стене, крепят скобы. Клей делают более жидким, наносят его только на боковые и нижние пазы каждого блока. Обязательно проверять горизонталь и вертикаль кладки. Третий ряд монтируют после схватывания клея во втором ряду.

Шаг 4. Монтаж последнего ряда

Верхний ряд кладки не должен вплотную примыкать к потолку. По технологии, между потолком и плитами необходимо оставлять 1,5-2 см. Для этого в верхние пазы последнего ряда вставляют скобы на клей и прикручивают их к потолку анкерными дюбелями. После завершения монтажа образовавшийся зазор следует задуть пеной, все лишнее срезать.

Монтаж перегородки с проемом

Если в перегородке планируется делать дверной или оконный проем, нужно продумать способы крепления плит над ним. Для проемов шириной не более 80 см допускается установка плит на дверную коробку или любую временную подпорку, но только при условии, что над проемом будет 1 ряд блоков. Если ширина проема больше 80 см или рядов сверху будет несколько, обязательно делают прочную перемычку.

Шаг 1. Разметка и монтаж первого ряда

На основании отмечают расположение перегородки по вертикали и горизонтали. Соединяют разметку на противоположных стенах двумя параллельными линиями по полу. Определяют место под проем и отмечают его на линиях. Далее процесс монтажа идентичен предыдущему варианту, только ряд получается разделенным на 2 части. Коробку можно установить на первом этапе кладки, а можно вставить после завершения монтажа. Также выполняют проемы и без коробки, если навешивать дверь не планируется.

Шаг 2. Установка перемычки

Дойдя до верха проема, в плитах, прилегающих по обе стороны, делают вырезы под перемычку. В качестве перемычки подойдет стальной швеллер 35х80 мм или деревянная балка соответствующего сечения. Глубина выреза составляет примерно 50 см, ширина равняется толщине балки. Вырезы промазывают клеем и плотно вставляют балку или швеллер. Когда клей схватится, можно приступать к монтажу плит над проемом.

Шаг 3. Оформление углов

Чтобы внешние углы перегородок не повреждались и оставались ровными, их необходимо укрепить. Для этого используют перфорированный угловой профиль 30х30 мм. Шпателем наносят на угол шпаклевку, прикладывают профиль, хорошо вдавливают его по всей длине, а сверху покрывают еще одним слоем шпаклевки. Профиль монтируют внахлест на 3-5 см, шпаклевку очень аккуратно и равномерно распределяют по поверхности. Чтобы добиться максимальной ровности, рекомендуется воспользоваться угловым шпателем.

Для внутренних углов наибольшей проблемой являются трещины на стыках. Избежать их появления поможет серпянка: на угол наносят шпаклевку, отрезают армирующую ленту нужной длины, сгибают ее вдоль пополам и прикладывают на шпаклевку. Добавляют еще слой шпаклевки и с помощью шпателя для внутренних углов равномерно ее растирают. При выборе самоклеющейся ленты использовать шпаклевку не нужно.

Шаг 4. Отделка

Если на перегородках планируется крепить проводку и устанавливать розетки и выключатели, при помощи электродрели в плитах высверливают штробы и углубления по размеру коробок. После установки все углубления заделывают шпаклевкой и шлифуют. В большинстве случаев выравнивание поверхности шпаклевкой для пазогребневых плит не является обязательным. После грунтования плиты можно красить, покрывать декоративной штукатуркой, оклеивать обоями и керамической плиткой. Для окрашивания пазогребневых плит нельзя использовать краски на основе жидкого стекла и известковые.

На готовые перегородки можно крепить с помощью пластмассовых дюбелей легкие предметы – картины, зеркала, светильники. Тяжелые книжные полки или кухонные шкафчики закрепляются с помощью легких анкерных болтов.

Видео – Пазогребневые плиты монтаж своими руками

При перепланировке квартиры или строительстве частного дома, приходится ставить новые перегородки. Подобрать для них материал не так то просто. Он не должен создавать чрезмерную нагрузку на перекрытие, должен быть надежным и иметь хорошую несущую способность. А еще желательно, чтобы монтаж был несложным и быстрым, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это и пазогребневые плиты. В этой статье будем говорить о пазогребне.

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

  • Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
  • Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
    • . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:


А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку ( не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом - он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Обратите внимание! Срез плиты должен быть абсолютно ровным. От этого зависит насколько прочно будет стоять стенка из пазогребневых плит. А еще обрезанные пазогребневые плиты должны быть одной высоты.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:


Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.

Строительных материалов для возведения межкомнатных перегородок предлагается довольно много. Но далеко не все они пригодны для использования в многоэтажных домах. Перегородки должны быть максимально легкими с тем, чтобы минимизировать дополнительную нагрузку на несущие конструкции здания. Таким образом, выбор сужается до таких кладочных материалов, как пазогребневые плиты и блоки.

Строительство перегородок внутри уже готового жилья имеет определенную специфику. Потребуется не только точно разметить место возведения дополнительной стенки, но и подготовить под нее основание, создать гасящий вибрации демпферный слой в местах примыкания, предусмотреть крепление блоков к стенам, грамотно организовать дверные проемы или арки. Идеальную геометрию и безупречное качество кладки обеспечат мастера компании “Ремонт Престиж”. Задачу возведения перегородок из пазогребневых плит и блоков им приходится решать практически на каждом объекте, где предусмотрена перепланировка помещений , и технология освоена ими в совершенстве. В пользу заключения договора с нашей компанией к сжатым срокам и отличному качеству можно добавить весьма демократичные расценки на данный вид работ.

Прайс-лист на работы по устройству перегородок из пазогребневых плит

В отличие от “летучих бригад” компания “Ремонт-Престиж” никуда не исчезает после сдачи объекта. Мы на рынке уже почти 10 лет, и наша долгосрочная гарантия позволяет заказчикам не беспокоиться о проблемах, которые могут возникнуть в ходе эксплуатации перегородок, что, впрочем, маловероятно.

Блоки или пазогребневые плиты?

Прежде всего, стоит определиться, из какого именно материала строить перегородки - из гипсоблоков или из пазогребневых плит. С точки зрения состава они идентичны, но форму имеют разную, благодаря чему технологии их монтажа, эксплуатационные характеристики и себестоимость перегородок различаются.

Гипсоблок представляет собой правильный параллелепипед с ровными гранями и прямыми углами. Идеальная геометрия изделий достигается благодаря особой технологии производства, при которой не применяется высокотемпературная обработка. Блоки обладают высокими прочностными характеристиками и отличными показателями по теплопроводности.

Пазогребневая плита - это тот же блок толщиной от 8 до 10см, но снабженный пазами и гребнями для стыковки между элементами конструкции в процессе монтажа. Габариты плит, используемых для возведения межкомнатных перегородок, составляют обычно 66,7 х 50см. Благодаря стыковке “гребень в паз” перегородки получаются абсолютно ровными, смещение плит относительно друг друга - явление крайне редкое.

Перегородка из блоков встанет несколько дешевле, чем из пазогребневых плит, стоимость которых выше. И это только в том случае, когда монтаж возьмут на себя профессионалы, способные точно выставлять блоки по плоскостям, фиксировать их без перекосов и перерасхода клеевой смеси. Такая стенка, к тому же, толще, а значит, звукоизоляция будет выше. Минус в том, что перегородка будет тяжелее за счет толщины блоков (в качестве альтернативы можно использовать пустотелые блоки). Стенка из пазогребневых плит обойдется дороже, но ее строительство не требует идеального глазомера и высоких профессиональных навыков.

Подготовка к возведению перегородки

Прежде всего необходимо с помощью лазерного уровня разметить стены и пол, обозначив границы новой конструкции. Качественный монтаж перегородок возможен только на тщательно подготовленную горизонтальную поверхность. Поэтому начинать следует с очистки места возведения стенки. Прежде чем заливать площадку под блоки или плиты основание обрабатывают грунтовкой по бетону (акриловой, бетоноконтактом или иным составом аналогичного назначения). Наносить рекомендуется два слоя (второй - после высыхания первого).

Даже при бетонных перекрытиях возможно их отклонение от горизонтальной плоскости. Поэтому поверхность проверяют по уровню. Перепады более 3 мм выравнивают цементным раствором. Тонкую площадку можно залить самовыравнивающейся смесью, установив подобие опалубки и используя для равномерного распределения состава валик с иголками. Существенные перепады устраняют, используя полусухую стяжку. Готовят ее, смешивая цемент 500 и мелкий просеянный песок в соотношении 1:3, добавляя воду до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют по уровню. После высыхания (1-2 суток) готовую площадку обрабатывают грунтовкой, как и плиту перекрытия.

Для компенсации температурных расширений и вибраций на стены и пол в местах соприкосновения с блоками (плитами) монтируют пробковую подложку (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно устанавливать на тот же клей, на который будут монтироваться плиты.

Фото: электромонтажные работы в квартире



Перегородки из пазогребневых плит. Квартира 1 Перегородки из пазогребневых плит. Квартира 2 Перегородки из пазогребневых плит. Квартира 3


Перегородки из пазогребневых плит. Квартира 4 Перегородки из пазогребневых плит. Квартира 5 Перегородки из пазогребневых плит. Квартира 6

Наш профиль – это КАЧЕСТВЕННЫЙ ремонт квартир , офисов , коттеджей ! В этом вы можете убедиться сами посетив раздел Портфолио . Мы создали более 30 фотоотчетов и это не предел, наша фотогалерея постоянно пополняется.

Кладка перегородок

Кладку плит и блоков ведут вразбежку, уходя от совпадения вертикальных швов не менее чем на 1/3 длины изделия. Первый ряд блоков ставится непосредственно на подготовленную площадку. Плиты ставятся пазом вверх, перед установкой первого ряда гребень спиливается. Клей или раствор с помощью шпателя намазывают на ленту (для первого ряда и примыкающих к стене блоков), затем на сам блок. Посадка элементов конструкции достигается постукиванием молотком через брусок или специальным молотком с резиновой накладкой. Выдавившиеся при этом излишки клеевого состава убирают.

Каждый второй ряд и каждая вторая плита (блок) первого ряда крепится соответственно к стенам и полу посредством перфорированных металлических уголков. Для крепления к блокам и плитам используют саморезы по дереву, для стен и пола - дюбель-шурупы или анкеры. Зазор между верхним рядом и потолком запенивают и выравнивают.

Вы делаете серьезный ремонт квартиры с перепланировкой или купили новостройку со свободной планировкой, перед вами обязательно встанет задача, монтажа или нескольких перегородок. Если у вас есть возможность нанять рабочих, эта статья поможет их контролировать, если ремонт делаете своими руками, в статье по этапам покажу, как делается монтаж гипсовой пазогребневой плиты (ПГП) или пазогребневая перегородка своими.

Два способа монтажа перегородки ПГП

Понятно, что любая межкомнатная перегородка не висит в воздухе, а примыкает к полу, стенам и потолку комнаты. Монтаж пазогребневой плиты по технологии предполагает два типа монтажа перегородки в зависимости от способа примыкания:

1. Эластичное примыкание (крепление). Эластичное крепление предполагает установку между краями перегородки и стенами, потолком, полом слоя звукоизоляционного материала. Доступным звукоизоляционным материалом является пробка. Важно понимать, что эластичное крепление делается там, где заказчику, то есть вам, нужно улучшить звукоизоляционные качества перегородки. Никаких других критериев для эластичного монтажа ПГП нет. 2. Монолитное примыкание (крепление). Монолитное крепление предполагает, непосредственный контакт плит перегородки со стенами, полом, потолком через монтажный клей.

Материал для монтажа перегородки из ПГП (пазогребневых плит)

Для работ понадобится:

1. Гипсовая пазогребневая плита (ПГП). Производители: Кнауф, Волма и др. В размере ПГП нас интересует её толщина. Распространены плиты толщиной 80 и 100 мм. Количество плит рассчитывается из площади будущих перегородок с запасом 10% на подрезы. Размеры ПГП:
  • 667х500х80 мм для расчета 3 плиты на метр: 28 кг/1 плита.
  • 667х500х100 мм для расчета 3 плиты на метр: 37 кг/ 1 плита.
  • 900х300х80 мм для расчета 3,7 плиты на метр: 24 кг/1 плита.

Примечание: Если монтаж пазогребневой плиты проводится в помещении нормальной влажности, покупается стандартная плита ПГП. Для перегородок во влажных помещениях, покупаем гидрофобизированную (влагостойкую) плиту ПГП. Влагостойкая плита Кнауф маркируется зеленой полосой.

2. Понадобится монтажный гипсовый клей. Он продается в мешках по 25 кг. Для ванных комнат можно использовать плиточный клей. 3. Для эластичного крепления пазогребневой перегородки к стенам и потолку комнаты, можно купить специальные скобы. Маркируются такие скобы С2 (для 80 мм ПГП) и С3 (для 100 мм ПГП). Заменить скобы можно прямыми подвесами (ПП 60/125), используемыми в монтаже гипсокартонных конструкций.

4. Только для эластичного примыкания! Нужна звукоизоляционная прокладка. Это полосы шириной 100-150 мм лучше из пробки. 5. Если пол неровный, то понадобится сухая цементная смесь для выравнивания пола в месте установки перегородки.

Какую толщину ПГП выбрать

Межкомнатные перегородки из ПГП делают в один слой. Технологически, нельзя делать прямую перегородку ПГП выше 3600 мм и шире 6000 мм. В квартирах таких стен, обычно, нет, поэтому для квартир нет ограничений в использовании плит ПГП.

Монтаж пазогребневой плиты в квартире

Выбрать толщину плит для перегородки нужно по её размеру. Чем больше перегородка, тем тоще плита. Для перегородок в новостройку лучше выбрать плиты ПГП 100 мм. Для облицовки стен балкона и перегородки в ванной, достаточно 80 мм плит ПГП.

Инструмент для работ по монтажу перегородки ПГП

Для работ понадобится следующий инструмент:

  • Пила: для резки плит;
  • Дрель или перфоратор: Для крепления плит и замешивание раствора. Насадка миксер к дрели;
  • Шпатель зубчатый ширина 200 мм;
  • Шпателя простые: 100 и 200 мм;
  • Уровень горизонтальный длиной 500 мм и 1500-2000 мм.
  • Отвес для разметки перегородки;
  • Резиновый молоток для осаживания плит;
  • Чистая тара для замешивания раствора;
  • Чистая вода для раствора и мытья инструмента. Ветошь.

Монтаж пазогребневой плиты своими руками – по шагам

  • Подготовьте место для монтажа перегородки. Уберите мусор, прогрунтуйте места примыкания перегородки.

  • Основание перегородки должно быть горизонтально ровным. Если при промере виден уклон основания, его выравнивают цементным раствором. После высыхания раствора его грунтуют.
  • Разметьте перегородку по полу, стенам, и потолку. Используйте для разметки отвес или лазерный уровень.
  • При эластичном (звукоизоляционном) примыкании перегородки к полу, на место установки перегородки на монтажный клей клеятся звукоизоляционная полоса.

  • Плиты ПГП можно устанавливать как пазом вверх, так и пазом вниз. Однако для надежного сцепления, рекомендован монтаж пазом вверх.

  • Поэтому, у плит первого ряда нужно пилой срезать гребень. Не используйте для резки электроинструмент, количество гипсовой пыли будет неоправданно большим.
  • Обрезанные плиты в ряду перегородки не должны быть уже 100 мм. Поэтому перед монтажом сделайте сухой монтаж и примерьте плиты по месту. Если последняя плита в ряду получается меньше 100 мм, подрежьте первую плиту ряда.


  • Установите первый ряд плит на клей. От горизонтальности и вертикальности первого и двух последующих рядов зависит качество всей перегородки, поэтому, активно используем строительный уровень для контроля укладки.

  • Начиная с первого ряда, при эластичном примыкании, ставьте укрепляющие уголки. Уголки крепятся к ПГП стандартными саморезами. Для крепления уголка к стенам, используем дюбеля с шурупами.

  • Количество скоб на одну сторону перегородки не может быть меньше 3-х. То есть, в квартире с потолками 2700, скобы ставим после первого, третьего и пятого рядов.
  • Смотрим на фото, как укладывается монтажный клей в паз нижнего ряда.
  • Устанавливаются плиты шипом в паз с клеем. Осаживаем плиту резиновым молотком. Излишки клея, выдавливаемые верхней плитой, снимаем шпателем.
  • Постоянно контролируем горизонтальность рядов и вертикальность перегородки.

Примыкание перегородки ПГП к потолку

Примыкание перегородки ПГП к потолку требует отдельно абзаца.

Примыкание перегородки к потолку

Правильное примыкание перегородки к потолку более сложное, чем к стене. Последний ряд плит ПГП подрезается под углом. Угол должен «смотреть» на вас. Расстояние от скоса до потолка должно меняться от 10 до 300 мм.


Монтаж пазогребневой плиты окончен. После монтажа перегородки из пазогребневых плит, осмотрите её, проверьте вертикальный уровень перегородки. Оставшимся клеем, заполните, если есть, пустоты между плитами. Снимите лишний клей, выдавленный из швов.

Далее, после застывания клея, стыки перегородки со стенами и потолком, проклеиваются армированной лентой и шпаклюются. Сама перегородка отделывается вместе со стенами комнаты, обычно, несколько раз шпаклюется. Далее по плану ремонта (красим или клеем обои или что-то еще).

Об установки дверей в перегородке из ПГП, а также прокладке коммуникаций в ПГП перегородках в следующих статьях. Подпишись, зарегистрировавшись на сайте.
