Установка эл бойлера. Установка накопительного водонагревателя своими руками

Нагревательный бак является одним из наиболее популярных способов для бесперебойного обеспечения подачи горячей воды. Данное оборудование является высокопроизводительным, а также представлено на потребительском рынке в широком ассортименте.

После приобретения техники следующим этапом идет ее подключение к электрической сети. Рассмотрим, как установить водонагреватель накопительный электрический.

Вконтакте

Подготовительные работы перед установкой

Подключение электронагревателя самостоятельно вполне осуществимо, и не нужно обладать какими-либо особыми навыками. Процедура даст вам возможность сэкономить семейный бюджет при проведении ее самостоятельно.

Чтобы обеспечить правильное и безопасное подключение прибора, необходимо знать, как правильно установить водонагреватель накопительный.

При этом нужно соблюдать все требования, которые предъявляются к технике безопасности. Они применимы для всех мероприятий, связанных с проведением работ с электрическими устройствами.

Следует учесть эксплуатационные условия электрического оборудования и следовать всем инструкциями производителя, которые изложены в прилагаемой технической документации к прибору.

Приступая непосредственно к установке водонагревателя накопительного типа своими руками, следует:

• место для монтажа выбрать так, чтобы прибор не мешал и одновременно к нему можно было беспрепятственно подойти, то есть решить, на какой высоте вешать накопительный водонагреватель;
• выбрать оптимально подходящую стенку, чтобы зафиксировать бойлер. Необходимо учесть тот факт, что накопительный водонагреватель тяжелый сам по себе даже без учета воды, которая будет в нем греться, в связи с чем для правильной установки и подключения водонагревающего прибора нужно рассчитать нагрузку на применяемую стенку. Для этого прибегают к формуле: емкость бака умножается в два раза;
• проверить проводку, убедиться, что в ней нет неисправностей и она пригодна к эксплуатации. Если есть необходимость, ее можно заменить (может даже частично);
• осмотреть состояние и определить неисправности водопровода. Также следует подвести все необходимые коммуникационные системы к месту установки нагревателя. В том случае, когда трубы слишком изношены, самым правильным решением будет их замена частично либо полностью, прежде чем подключать водонагреватель накопительный. Местом для установки водонагревателя может быть туалет , кухня или ванная комната;
• проверить целостность и полноту комплектации купленного прибора, прежде чем подключать его в систему.

Цены на металлопластиковые трубы

металлопластиковые трубы

Крепление бойлера к стене

Прежде чем подключить накопительный бак к водопроводной системе, ему нужно обеспечить высококачественное крепление. Монтаж осуществляется так:

• необходимо на стене обозначить точки, где будут расположены крепежные элементы. Метки должны соответствовать габаритным размерам нагревательного прибора и совпадать с местами крепления самого прибора;
• следует при помощи перфоратора проделать отверстия нужного диаметра для дюбелей (в зависимости от конструктивных решений бака количество дюбелей может составлять два либо четыре);
• поставить пластиковые дюбеля в отверстия, затем забить либо вкрутить крючки в них.

В процессе разметки необходимо учесть, что для надевания бойлера на подготовленные крепления водонагреватель необходимо слегка приподнять в соответствии с высотой крючка. В завершение бак навешивается на крюки.

Совет: Если водонагреватель имеет большой объем бака для воды (порядка двухсот), его необходимо крепить на специальные монтажные крюки либо на распорные металлические анкера.

Крепление должно быть надежным и выдерживать вес, который может быть до двух раз больше массы самого прибора. Установку бойлера целесообразнее всего производить на несущую стену. Размеры анкеров лучше применять следующие: до 10 мм в диаметре и порядка 100 мм в длину. Установка двух таких крепежей даст возможность выдержать нагрузку весом до трехсот килограмм.

Цены на бойлеры

Проблема возникает, если стены собраны из гипсокартона. Существует такой способ, как повесить водонагреватель на гипсокартон. Главный нюанс в том, что нужно крепление разместить на профиле или каркасе. Лучше сделать деревянные закладные, к которым впоследствии прикрепится кронштейн.

Если вес бака слишком велик, тогда нужно сделать полочку, которая будет служить главным несущим элементом.

Ответ на вопрос, как повесить водонагреватель в каркасном доме, схож с креплением к гипсокартону. В деревянной стене делаются специальные закладные ригели, на которые и устанавливаются крепления. При решении вопроса, как повесить водонагреватель на деревянную стену, позаботьтесь о пожаробезопасности, сделав изоляцию.

Процедура подведения и подключения водопроводной системы

Следующий этап в установке подразумевает подведение к прибору воды. Сам процесс не слишком сложен в том случае, когда часть подготовки сделана в полном объеме, перед тем как подсоединить водонагреватель накопительного типа к трубопроводной системе ванной комнаты либо кухни. Если система труб правильно подведена к месту расположения нагревателя, тогда процедура подключения займет совсем небольшое количество времени.

Патрубок с потоком холодной воды, как правило, отмечен цветом синим. К нему установлена защитная система, предотвращающая избыток давления внутри нагревательного бака. Рекомендуется поставить дополнительный тройник, к которому подключить кран, расположенный между клапанами и входной системой в бойлер. Это даст возможность в ходе эксплуатации без труда сливать воду, находящуюся в баке, для проведения работ по профилактике либо же ремонту. С целью герметичности системы следует на резьбу намотать фум-ленту.

Система с горячей водой отмечена красным цветом. Здесь необходимо подключить шланг либо гибкую трубу и соединить с краном горячей воды. Рекомендовано на этом участке установить специальный запорный кран. После подсоединения всех элементов и перед запуском системы нужно проверить, насколько полученная сеть герметична.

Подвод электрической сети к накопительному нагревателю

Для правильного подключения водонагревателя накопительного существует электрическая схема подключения к сети. Все соединительные контакты имеют маркировку, с помощью чего сразу различаются фаза и ноль с заземлением.

Внимание: Игнорировать заземление нельзя. Пренебрежение правилами безопасности рискованно для жизни!

Для правильного подсоединения следует воспользоваться инструкцией, которая прилагается к документации на водонагревательный прибор. Консультационные услуги по этому поводу можно также получить в магазине во время приобретения бойлера. В том случае, если вы корректно подключили нагреватель к сети, загорится соответствующий индикатор на рабочей панели.

Преимущества электрического водонагревателя

Современное жилье обеспечивается устройствами, которые способны обеспечить нагрев воды при помощи электрической энергии либо газа. Монтаж газового водонагревателя требует особой подготовки и подхода к работе, а также необходимо получить соответствующее разрешение у газовой службы.

Установить водонагреватель электрический проще, не требуется получение каких-либо разрешений. Главное – соблюдение соответствующих правил установки водонагревателя.

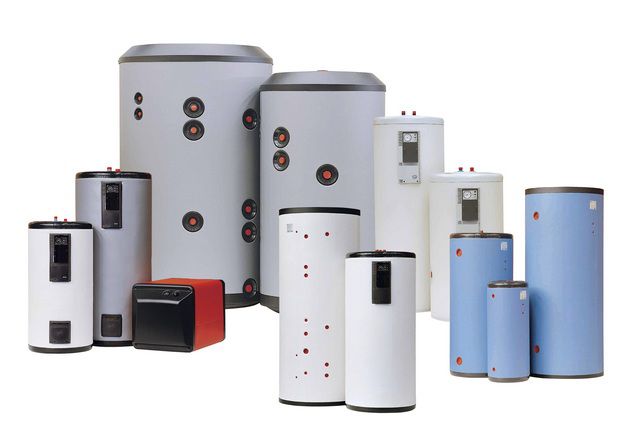

Наиболее широко применяемыми водонагревателями накопительного характера являются те, которые дают возможность круглосуточного наличия от 10 до 150 литров и более воды необходимой температуры. Благодаря постепенному нагреванию жидкости и высококачественной теплоизоляции нагревательного корпуса сам прибор очень экономичен и потребляет небольшое количество электроэнергии в сравнении с приборами проточными.

Накопительный водонагреватель емкостью бака для воды 150 литров потребляет от полутора до двух киловатт в час. С целью подогрева воды подобного объема в диапазоне от 20 до 70 градусов вам необходимо будет порядка пяти часов. Изоляционное покрытие бака дает возможность долгое время не остывать нагретой воде.

При использовании специального регулятора на приборе выполняется установка необходимого температурного режима при входе в него и при выходе. Прибор обеспечивает доступность постоянного пользования горячей водой для бытовых нужд.

При проведении соответствующих подготовительных, организационных работ по установке водонагревателя необходимо в первую очередь ознакомиться с прилагающейся к нему инструкцией, где подробно описана методика и принцип его установки. Местом для установки водонагревателя может служить ванная комната, санитарная комната, кухня, коридор, а также это может быть специально выделенное помещение, применяемое в подобных целях.

Выбираем накопительный водонагреватель

Непосредственно к выбору водонагревателя стоит отнестись ответственно. В первую очередь необходимо определиться, прибор какого объема вам необходим, выяснить цель и периодичностью его эксплуатации.

Подобрать подходящее оборудование можно в специализированном магазине, где вы можете воспользоваться помощью специально консультанта. Выше мы уже приводили перечень инструментов, которые вам понадобятся в процессе проведение работ, если таковых не окажется у вас дома, их также можно приобрести.

Если по каким-либо причинам вы не можете самостоятельно повесить прибор или не знаете, как установить бойлер в частном доме, у вас всегда есть возможность воспользоваться услугами мастера, который сделает эту работу в кратчайшие сроки.

Полезное видео: монтаж водонагревателя

Наличие водонагревателя дает вам возможность не зависеть от централизованного водоснабжения горячей водой, к тому же это удобно для тех, кто живет в частном секторе.

Установка водонагревателя своими руками

• Рекомендации по монтажу бойлера

После выбора и приобретения водонагревателя, вне зависимости от его типа, возникает такая проблема, как установка водонагревателя своими руками. Конечно, проще обратиться к специалистам, но здесь есть одна загвоздка — стоимость услуг. Подключение бойлера может обойтись в 100-120 долларов. При замене старого устройства к сумме добавляется стоимость демонтажа. Сумма, конечно, не запредельная, но почему бы не попытаться сохранить деньги, осуществив монтаж самостоятельно.

При установке бойлера нужно учитывать состояние таких вещей как проводки в доме, стены, на которую будет крепиться устройство, труб и стояков водоснабжения.

Установка водонагревателя своими руками занимает около двух часов при наличии необходимых инструментов. Приобретенные в процессе монтажа навыки могут пригодиться вам в дальнейшем. Пошаговая инструкция по монтажу, приведенная далее, поможет вам в работе.

Кроме выбора типа и модели водонагревателя, до начала работ нужно определиться с некоторыми нюансами. Выбор места установки должен учитывать доступ к бойлеру на протяжении всего срока его эксплуатации. Стена, на которую будет крепиться устройство, должна выдерживать вес самого устройства и воды, находящейся в нем.

Необходимо оценить состояние проводки в доме, ее сечение и способность выдерживать нагрузки электрического бойлера. Проверьте трубы и стояки. Если они давно не заменялись или не имеют точек для подсоединения водонагревателя. это может сильно затруднить монтажные работы. Перед началом установки как накопительного, так и проточного водонагревателя нужно приготовить все необходимые материалы и инструменты:

• пакля;
• паста Унипак;
• ФУМ-лента;
• запорные краны;
• тройники;
• гибкие соединительные шланги;
• труба металлопластиковая;
• перфоратор;
• рулетка;
• разводной и гаечные ключи;
• отвертки;
• пассатижи;
• кусачки.

При необходимости замены проводки в доме дополнительно нужно приобрести трехжильный провод, автомат и розетку.

Вернуться к оглавлению

Установка проточного водонагревателя своими руками

Главной чертой таких устройств является их небольшой вес и габариты, это значительно расширяет способы и места их установки. Поскольку вода должна нагреваться быстро, бойлеры проточного типа оснащены достаточно мощными ТЭНами. Это делает требования к проводке более строгими. В зависимости от мощности прибора, необходимо прокладывать кабель от 4 до 6 кв.мм. Кроме того, необходимо узнать, какую силу тока способен выдержать счетчик. Если это значение меньше 40 А, придется заменить и его. Для установки проточного водонагревателя своими руками вам потребуется автоматический переключатель на 40 А, кабель ПВС 3х8 в том случае если проводка не рассчитана на подключение электроплит.

Схема подключения проточного водонагревателя.

Решив проблему с проводкой и счетчиком, можно переходить непосредственно к монтажу. Установка водонагревателя такого типа осуществляется двумя способами: временным и стационарным. Временный функционирует с помощью душевого шланга, при работе горячего водоснабжения его можно отключать. Установка бойлера таким способом требует подачи холодной воды. Для этого в трубу холодного водоснабжения врезают тройник, устанавливают запорный кран и соединяют с вводом водонагревателя при помощи гибкого шланга. При открытии крана холодной воды открывают вывод нагретой воды, включают прибор в сеть и через 30 сек получают горячую воду.

При стационарной установке водонагревателя своими руками подача холодной и забор нагретой воды будет производиться параллельно системе общего водоснабжения. Для этого требуются два тройника, которые врезают в трубу холодной и горячей воды. Устанавливают краны, соединения герметизируют с помощью пакли с ФУМ-лентой или специальной пастой. Далее, в зависимости от типа подключения, трубу с холодной водой соединяют с вводом в бойлер.

Вывод нагретой воды с помощью шлангов или металлопластиковой трубы соединяют с краном горячей воды. Открывают краны и смеситель, проверяют герметичность соединений, если течи отсутствуют, прибор включают в сеть. После этого из смесителя пойдет горячая вода.

При стационарном подключении, устанавливая водонагреватель, нужно помнить о необходимости перекрытия стояка горячей воды, если вы живете в многоквартирном доме.

Вернуться к оглавлению

Установка водонагревателя накопительного типа своими руками

Главной особенностью водонагревателей накопительного типа является их меньшая цена и отсутствие требований к электропроводке. Потому они являются более популярными.

Установка бойлеров такого типа начинается с разметки места крепления прибора на стене. С помощью рулетки измеряют расстояние между отверстиями в анкерах устройства. С помощью перфоратора высверливают отверстия под дюбели, их может быть 2 или 4, в зависимости от конструкции водонагревателя. После этого вставляют дюбели и забивают крючки. Другим моментом разметки является измерение высоты от отверстий на анкерах водонагревателя и его самой верхней точкой. Это расстояние должно быть соблюдено от потолка до дюбеля. Если будет допущена ошибка, устройство не наденется на крючки.

После закрепления прибора на стене приступают к подсоединению водопровода. Если точки подключения уже имеются, монтаж будет простым: прибор подсоединяется к трубам при помощи гибких шлангов или труб. При осуществлении соединения с помощью гибких шлангов пакля не потребуется, так как герметичность соединения обеспечивает резиновая прокладка.

На ввод холодной воды необходимо установить клапан для удаления избыточного давления. Обычно он идет в комплекте, если его нет, то клапан следует приобрести. Перед ним желательно врезать еще один тройник, подсоединив к нему кран. Можно обойтись без крана, но тогда техобслуживание будет затруднено из-за сложностей со спуском воды из бойлера. Все соединения герметизируют паклей с пастой или ФУМ-лентой.

Если выводы отсутствуют, их необходимо монтировать своими руками. В том случае когда разводка трубопровода сделана из металлопластиковых труб, работа займет не более 20 минут. С металлическими трубами придется повозиться. Для монтажа тройников в металлическую трубу потребуется плашка диаметра, равного диаметру трубы.

Перед началом работ отключают воду, обрезают трубу болгаркой, нарезают резьбу при помощи плашки, наматывают паклю и соединяют тройник или переходник с трубой, после чего устанавливают краник.

После подключения холодной воды кран горячей воды соединяют с выходом на бойлере, обозначенным красным цветом. Здесь дополнительные элементы не потребуются. После подключения водопровода открывают краны с холодной или горячей водой, ждут, пока из крана горячей воды не пойдет вода. При этом необходимо смотреть, чтобы не было течи в местах соединений.

Если протечек нет, а весь воздух из водонагревателя выпущен, прибор нужно подключить к источнику питания. Подключение можно осуществлять при помощи розетки или отдельного автоматического выключателя. Контакты на клеммах бойлера обозначены N — ноль, или обратный провод (голубой), L — фаза (коричневый) и заземление (желтый). После соединения подают напряжение, на водонагревателе должен загореться индикатор работы. Температурный режим регулируется согласно инструкции к водонагревателю. Установка водонагревателя проточного типа может считаться завершенной.

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).

Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно. Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем. сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

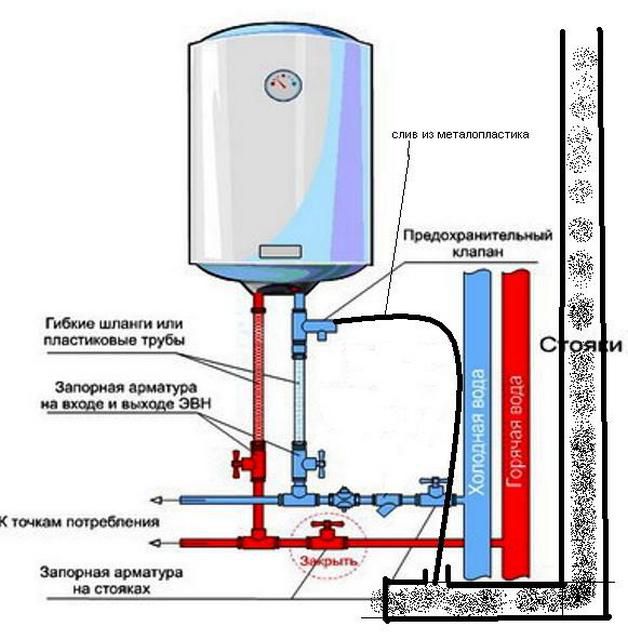

Подключение накопительного водонагревателя к водопроводу — схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

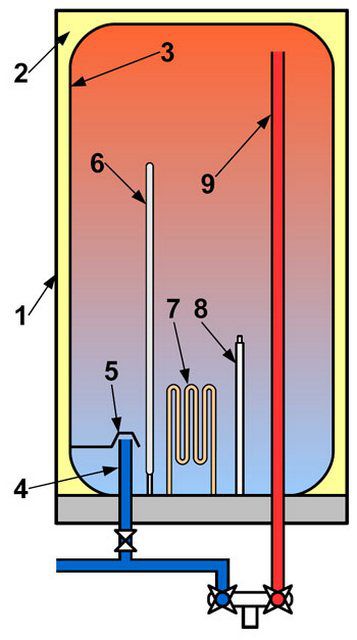

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателя На схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» — это «стояки» — две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны . Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется — то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны . Они необходимы для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан . Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

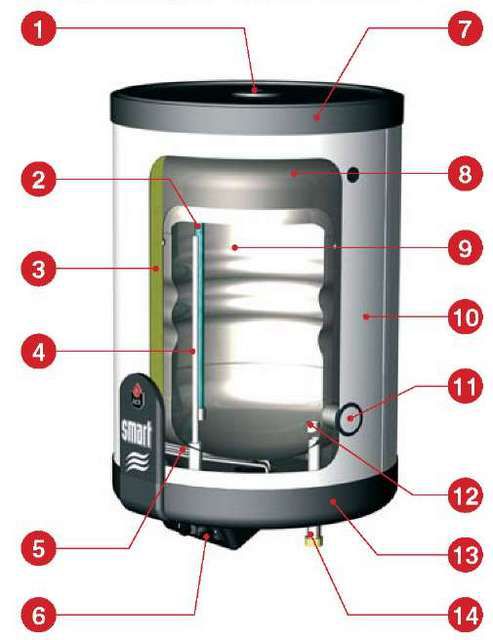

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают — вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 — сливной вентиль — кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся — вода просто не будет вытекать из емкости.

Как использовать краны водонагревателя (закрытие и открытие)

«1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» — он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования — если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» — закрываем.

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя ниже 2 м

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя выше 2 м

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Как установить водонагреватель накопительный электрический — видео
Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

• Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.

• Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.

• Ну и наконец, не будет проблем с тем, какой провод выбрать, какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Похожие новости
Установка водонагревателя своими руками

После того как произведен выбор водонагревателя, независимо от его типа, возникает вопрос связанный с его установкой. Здесь есть два пути: произвести установку водонагревателя самому или доверить ее специалистам. Второй вариант для большинства людей проще и предпочтительнее, но есть и одно но - стоимость услуг. К примеру, стоимость подключения бойлера до 50 литров в Москве Вам обойдется в 100 - 120 у.е. А если Вам необходима замена старого, то к этой сумме необходимо добавить рублей 300 за демонтаж. Сумма не является заоблачной, но почему бы не попытаться ее сохранить в кармане, установив водонагреватель.

Работа по установке водонагревателя своими руками займет в среднем 2 часа, при наличии всего необходимого инструмента. А приобретенные навыки пригодятся в дальнейшем, да и сумма, предназначенная для оплаты установки - останется у Вас.

Народная мудрость настаивает на том что бы мы «семь раз отмерили» и лишь один раз отрезали. И думаю это правило применимо и к выбору способа установки водонагревателя. Если у Вас нет хоть самого малого опыта сантехнических работ, лучше всего доверится специалистам. Это особенно относится к тем случаям, когда происходит установка водонагревателя в квартире, а этажом ниже находятся соседи. Если что - то пойдет не так, Вы рискуете их затопить.

Но, если Вы стараетесь ремонтные работы производить самостоятельно, то следуя шаг за шагом, без особых проблем установите водонагреватель. К достоинствам самостоятельной установки можно отнести следующее:

• экономия средств;
• экономия времени;
• приобретение навыков, которые станут незаменимы при обслуживании или ремонте водонагревателя;
• в случае ремонтных работ в помещении, где установлен водонагреватель, Вам не потребуется вызов мастера для демонтажа.

Схематическое фото установки водонагревателя

Помимо выбора модели и типа водонагревателя, еще до начала работ необходимо определится со следующими моментами. Место установки:

• доступ к водонагревателю должен быть свободен на протяжении всего периода эксплуатации;
• стена, на которую крепится водонагреватель, должна выдержать двойной вес (т.е. при емкости в 50 л. необходимо рассчитывать нагрузку в 100 кг.);
• если в жилище проводка не менялась очень давно, необходимо определить ее состояние, сечение и способность выдержать нагрузку электрического водонагревателя (к примеру, для накопительного водонагревателя мощностью в 2000Вт сечение медного провода должно быть 2,5мм2);
• состояние труб и стояков, если не проводилась замена или уже не выведены «точки» для подключения водонагревателя (по собственному опыту знаю, когда вместо установки бойлера, был вынужден менять все трубы в квартире, так как их состояние не позволяло «врезаться»).

Перед началом работ по установке водонагревателя Термекс или любого другого, приготовьте весь необходимый инструмент: рулетка, перфоратор с соответствующим буром, гаечные ключи и/или разводной ключ, отвертки двух типов, кусачки, пассатижи.

Материалы, которые Вам понадобятся: пакля, паста (например, Унипак) или лента фум, краны запорные (3 шт. для накопительного водонагревателя и 2 шт. для проточного), соответственно 2 или 3 тройника, два гибких соединительных шланга (если отсутствуют в комплекте), металлопластиковая труба (метраж зависит от Ваших условий и места подключения).

Если необходима замена проводки: провод трехжильный (длину определяете самостоятельно), автомат или розетку. Вот собственно и все, водонагреватель купили, все вышеозначенное в наличии - можно приступать к установке.

Установка электрического водонагревателя проточного типа

Отличительной чертой данного типа водонагревателей является их малый вес и размеры, что значительно расширяет место их установки. Например, доступна установка водонагревателя под раковину на кухне. Но поскольку нагрев воды должен осуществляться очень быстро, в них установлены очень мощные ТЭНы. А это в свою очередь предъявляет требования к проводке, так в зависимости от производительности устройства необходима прокладка кабеля от 4 до 6мм2. Кроме того, Вам следует узнать, на какую силу тока рассчитан счетчик, если менее 40А - необходимо будет заменить и его. Для подключения проточного электрического водонагревателя Вам понадобится автоматический выключатель на 32 - 40А, кабель ПВС 3X6 или 3X8, в том случае если у Вас в квартире проводка не рассчитана на использование электроплит.

Решив проблему с подводом напряжения, переходим непосредственно к установке. Данный тип водонагревателя имеет два варианта подключения: стационарный и временный. Временный осуществляется при помощи душевого шланга, и при подаче горячей воды его с легкостью можно перекрыть и не использовать. Для такого типа подключения необходимо осуществить подачу холодной воды. Для этого врезаем тройник в трубу с холодной водой, устанавливаем запорный кран и при помощи гибкого шланга соединяем с вводом водонагревателя. Открываем кран холодной воды, открываем вывод нагретой воды и включаем в сеть, на протяжении 30 сек, получаем горячую воду.

При стационарном способе подача и забор нагретой воды будет осуществляться параллельно общей системе водоснабжения. Для этого нам необходимо два тройника, врезаем их в трубу горячей и холодной воды. Ставим краны, соединение не забываем делать герметичными при помощи пакли с герметизирующей пастой или лентой фум. Далее в зависимости от Вашего выбора способа подключения, соединяем трубу с холодной водой с вводом в нагреватель, подача холодной воды обозначена, синим цветом. Выход нагретой воды при помощи шланга или металлопластиковой трубы соединяем с запорным краном горячей воды. Открываем краны и смеситель, смотрим все ли у нас герметично, если течи нет - включаем автомат или вилку в розетку, из смесителя должна пойти горячая вода. При стационарном способе подключения не забудьте перекрыть стояк горячей воды, если Вы живете в многоквартирном доме. В противном случае нагретая вода пойдет в трубы к соседям.

Установка электрического водонагревателя накопительного типа

Отличительной особенностью электрических водонагревателей накопительного типа является их значительно меньшая цена и отсутствие особых требований к электропроводке. Именно поэтому они более распространены.

Рассмотрим пошагово установку накопительного водонагревателя своими руками:

• На выбранном месте отмечаем место под крепление бойлера к стене. При помощи рулетки измеряем расстояние между осями отверстия в анкерах водонагревателя. При помощи перфоратора высверливаем отверстия под дюбеля, в зависимости от конструкции водонагревателя их может быть 2 или 4, как правило, их два. Вставляем дюбеля и забиваем/закручиваем крючки. Еще один момент при разметке, измерьте высоту от отверстий на анкерах бойлера и самой его верхней точкой. Это же расстояние с небольшим запасом должно быть соблюдено от дюбеля до потолка или верхней части ниши, в которой осуществляется установка. Если этого не сделать - Вы не сможете одеть устройства на крючки.​

​

• После того как наш водонагреватель закреплен на стене, приступаем к подключению водопровода. Если места подключения уже выведены, нет ничего проще - соединяем при помощи гибких шлангов или труб ввод и выход нагревателя. Если соединение осуществляется при помощи гибких шлангов - пакля Вам не понадобится, т.к. герметичность такого соединения достигается за счет уплотнительной резиновой прокладки. На ввод холодной воды в бойлер (обозначен, синим цветом) не забываем установить специальный клапан для сброса избыточного давления (изображен на фото). Он идет обычно в комплекте, если нет - приобретите, он должен быть обязательно. Перед запорным клапаном, желательно установить еще один тройник и подсоединить к нему кран. Можно обойтись и без него, но тогда при техническом обслуживании будет сложнее спускать воду из водонагревателя. Этот момент освещен на нижеприведенном официальном видео по установке водонагревателя Аристон. На все места соединения наматываем паклю с пастой или фум ленту.​​​

​

• Если выводов нет, необходимо их смонтировать. В том случае если у Вас разводка водопровода выполнена металлопластиковыми трубами - работы минут на 20, если металлические трубы - посложнее. Для «врезки» тройников в металлические трубы помимо всего Вам понадобится плашка с диаметром соответствующим диаметру трубы в месте соединения. Возможно, понадобится соответствующий переходник. Порядок работы таков: отключаем воду, болгаркой обрезаем трубу в месте установки тройника, при помощи плашки нарезаем резьбу, наматываем паклю и соединяем переходник или тройник с трубой, далее устанавливаем краник и далее как в пункте 2. Выводы под водонагреватель лучше всего подготовить заранее. Описывать подробнее не будем, так как этот вид работ относится больше к монтажу водопровода, на нашем сайте имеются статьи с подробным описанием этих работ.
• После подключения холодной воды, соединяем кран горячей воды с выходом на водонагревателе, он обозначен красным цветом. В этом соединении никаких дополнительных элементов не нужно.
• После подключения водопровода, открываем кран холодной и горячей воды, ждем, пока из крана горячей воды не перестанет выходить воздух и не пойдет вода. Попутно смотрим, нет ли течи в местах только что произведенных соединений.
• Если течи нет, воздух из бойлера стравлен, подключаем источник питания. Способ подключения выбирать Вам, это может быть розетка или соединение через отдельный автоматический выключатель. На клеммах бойлера контакты обозначены, L - фаза (соответствует обычно коричневый провод в вилке или проводке), N - ноль или обратный провод (обычно голубым цветом) и заземление (желтый или любой другой в трехжильном проводе). Соединяем и подаем напряжение, на водонагревателе должен засветиться индикатор работы, регулируем температурный режим согласно инструкции по эксплуатации и пользуемся.

​Не забывайте заглядывать в руководство по установке водонагревателя Аристон, Термекс и многие другие фирмы достаточно подробно освещают порядок подключения. Ничего принципиально непонятного и сложного нет.

Пошаговая ​установка водонагревателя видео

​ ​​

Установка газового водонагревателя

Данный раздел статьи предназначен для замены газовой колонки, т.к. если ее нет вообще, самому ее устанавливать нельзя. Вам необходим соответствующий проект, все положенные по закону согласования. В противном случае это нарушение Закона с соответствующими последствиями.

Если соответствующий проект есть в наличии, газовое хозяйство произвело все надлежащие работы по подводке газовой трубы к колонке, установлен газовый счетчик - остальную часть работ можно произвести самому, т.е. произвести установку газового проточного водонагревателя.

​

Порядок работ следующий:

В месте установки согласно проекту размечаем отверстия под дюбеля аналогично вышеописанному способу. Высверливаем отверстия и забиваем крючки.

Вешаем газовую колонку на крепления в стене.

Устанавливаем гофру для отвода угарного газа в дымоход. Один ее конец должен плотно входить в дымоход, другой одеваем на выходное отверстие колонки. Следите за тем, что бы диаметр гофры соответствовал диаметру выходного отверстия газового водонагревателя.

Соединяем газовую трубу с местом ввода газа в колонке при помощи специального сертифицированного резинового шланга. Открываем кран и пускаем газ к колонке. Готовим мыльный раствор и «от души» смазываем все только что произведенные соединения. Внимательно смотрим на эти места соединения, не идут ли «мыльные пузыри». Если они появляются, при помощи ключа поджимаем гайку соединения шланга, и наблюдаем, помогло или нет. Если пропуск газа таким способом устранить не удается - вызывайте газовщика. А по уму, так лучше такое подключение доверить ему, родному газовому хозяйству. С одной стороны более безопасно и надежно, с другой - к Вам не будет никаких претензий.

Следующая операция - подвод воды. Осуществляем его или при помощи гибких шлангов, или труб ПВХ, это как Вам угодно. Процедура аналогична подключению электрического водонагревателя, только без дополнительных элементов. То есть последовательность такова: труба, тройник, краник, труба или шланг соединения с колонкой. Можно на трубу холодной воды установить солевой фильтр - это продлит срок эксплуатации колонки. Ввод холодной воды, аналогично, как и на бойлере, обозначен, синим цветом. Выход горячей воды - красным.

Открываем кран холодной и горячей воды, пропускаем по системе и ищем течь. Если находим, устраняем: либо дотягиваем гайки, либо перематываем паклю. Гайки дотягиваем с чувством, без лишнего усердия, резьбу не рвем.

После того как убедились в отсутствии течи, устанавливаем источник питания и открываем кран горячей воды. Колонка должна самостоятельно включить нагрев воды и за несколько секунд должна идти теплая вода. Регулировку температуры проводим согласно инструкции к газовому водонагревателю.

Вся вышеперечисленная работа стоит от 60 у.е. Если Вы все сделали самостоятельно - Вас можно поздравить с заработком.

Статьи по теме

Отключение горячей воды в наше время – довольно частое явление. Это происходит в связи с ремонтными работами либо в профилактических целях. Однако жильцам это приносит ряд неудобств. Для того чтобы иметь подачу горячей воды постоянно, многие устанавливают водонагреватели. Они становятся незаменимым помощником в квартире, доме или на даче, а подобрать их можно на любой вкус.

Особенности

Водонагреватели имеют несколько разновидностей, каждому из которых присущи свои особенности. При выборе стоит учитывать требования к прибору того или иного вида, а также внимательно изучить схему установки в помещении. Водонагреватели могут быть нескольких видов по способу их размещения - вертикальными, горизонтальными, встраиваемыми.

Качественные водонагреватели должны обладать рядом особенностей:

• должны иметь возможность защитного отключения;
• обладать функцией защиты от перегревания;
• материалы изготовления должны быть качественными;
• нагревательный элемент должен быть покрыт антикоррозийным составом;
• должна быть хорошая теплоизоляция;
• наличие энергосберегающей функции.

Производитель обязательно должен давать гарантию на товар, чтобы в случае возникновения проблем можно было обратиться в сервисный центр.

Виды

Все многообразие современных водонагревателей делится на два подвида:

• электрические;
• газовые.

Каждый из них, в свою очередь, имеет свои разновидности.

Электрические водонагреватели могут быть:

• накопительными;
• проточными;
• проточно-накопительными;
• наливными.

Газовые устройства подразделяются на:

• накопительные;
• проточные.

Но также существует новый вид водонагревателей - косвенные, которые также стоит упомянуть. Для того чтобы определиться с выбором подходящего водонагревателя, необходимо разобраться во всех его вариантах. Электрические водонагреватели имеют различия в устройстве системы, а также принципах функционирования.

Накопительные электрические водонагреватели также имеют второе название - бойлер. Бывают цилиндрической либо прямоугольной формы. Их объем может составлять от 30 до до 200 литров. Нагрев воды происходит, благодаря специальным ТЭНам, количество которых также может быть различным. Включать их можно как одновременно, так и по отдельности для экономии электроэнергии.

Для контроля температуры нагрева воды используются термометры, а для ее поддержания - термостаты. Накопительный водонагреватель всегда содержит определенное количество воды.

Нагрев ее происходит с помощью одного из двух элементов.

• ТЭНа (трубчатого электронагревателя). Он является недорогим и легким в эксплуатации и ремонте. Их можно приобрести в любом магазине. ТЭНы имеют единственный недостаток - долгое время нагревания воды.
• Спирального нагревательного элемента. Они являются дорогостоящими и более сложными в ремонте и замене. Зато способны быстро нагревать большое количество воды, а также поддерживать необходимую температуру.

Принцип работы данного вида водонагревателей не зависит от установленного теплоэлемента. Как только достигается определенная температура, подогрев отключается. Поддержание температуры происходит автоматически. Но после того как произошло остывание, либо добавилась новая партия холодной воды, нагревательный элемент включается. Водонагреватели такого типа чаще всего имеют два режима: автоматический подогрев либо ручной.

Для длительного поддержания температуры воды зачастую используется утеплитель. Он помещается между корпусом и баком. Сам корпус при этом не нагревается, а вода внутри будет находиться горячей даже в течение суток.

К плюсам накопительных электрических водонагревателей можно отнести:

• единовременное снабжение водой нескольких точек подачи воды;
• малое потребление энергии;
• незначительное остывание воды;
• стабильность температуры подаваемой воды;
• простота в использовании;
• большой выбор устройств.

Есть также несколько минусов:

• большие габариты аппаратов;
• длительное время нагрева.

Существует также самый простой вариант - ручные водонагреватели без термостата. Но они крайне неудобны, а также могут быстро выйти из строя, если вовремя не выключать прибор.

Водонагреватели с отдельным включением нескольких ТЭНов очень удобны. Их может быть установлено два и более. Поэтому становится возможным использовать подогрев в нескольких режимах. Самым мощным является включение всех ТЭНов. Это позволяет быстро нагреть большое количество воды. Для поддержания температуры, а также небольшого подогрева можно пользоваться одним или двумя ТЭНами. При таком режиме происходит значительная экономия электроэнергии.

Проточные водонагреватели отличаются более малыми размерами. Они представляют собой небольшую коробочку, которая размещается на стене. В нем также установлен ТЭН, имеющий вид спирали, а также маленький бак. В данном варианте водонагревателя имеется датчик потока. Он включает ТЭН, когда открывается кран. После его закрытия датчик отключает ТЭН. А также присутствует терморегулятор, с помощью которого можно выставлять необходимую температуру воды. Он может быть в виде рычага, кнопки или расположенным на сенсорном дисплее.

Проточные водонагреватели, в свою очередь, подразделяются на:

• напорные;
• безнапорные.

Напорные водонагреватели отличаются тем, что подключаются к централизованной системе подачи воды. Они могут подавать горячую воду сразу на кухню, в ванную и санузел. Мощность таких приборов варьируется от 8 до 32 кВт. Более мощные необходимо запитывать от розетки на 380 Вт.

Безнапорные водонагреватели необходимо подключать к холодной воде. У них имеется шланг или кран. Такие устройства хорошо подходят для дачи.

Необходимо учесть, что при установке напорного и безнапорного водонагревателя обязательно устройство заземления. Электропитание лучше проводить отдельно из-за высокой мощности приборов. Пользоваться ими нужно аккуратно, так как вода может попасть в электрический прибор, что может привести к короткому замыканию и даже пожару. Поэтому лучше подключать напрямую к электрощиту с отдельным автоматом и наличием УЗО.

Проточные водонагреватели могут управляться двумя способами.

• Гидравлическим - с помощью датчика потока. Он включает или выключает нагревательный элемент. Может иметь несколько режимов мощности, которые изменяются вручную.
• Электронным - с помощью микропроцессора. Он способен поддерживать нужную температуру с помощью специальных датчиков.

Гидравлическое управление может нагревать воду несильно - на 20-25 градусов Целься. Поэтому летом вода будет горячее, а зимой будет довольно прохладной.

Преимущества такого варианта водонагревателей:

• беспрерывная подача горячей воды;
• электроэнергия экономится, так как используется только при подаче воды;
• небольшие размеры;
• легкая установка;
• простота в использовании аппарата.

• необходимость проведения отдельной линии подачи электроэнергии;
• получаемая температура воды зависит от поступаемой.

Электронное управление помогает прогревать воду сильнее, так как обладают высокой мощностью. Но и цена их на порядок выше. Их преимуществом является получение заданной температуры воды в любое время года.

Существуют также специфические модели проточных водонагревателей. К ним можно отнести кран, оснащенный водонагревателем. Такой вариант отлично подойдет для дачи или загородного дома. Выглядит он как обыкновенный смеситель, только имеет больший размер. Он содержит нагревательный элемент и подключается к электросети.

Такое устройство имеет несколько режимов функционирования:

• выключенное состояние, в это время он обесточен;
• холодная вода - подогрев отключен;
• горячая вода - включается подогрев, вода нагревается за пять-десять секунд.

Регулировка температуры происходит путем увеличения или уменьшения напора воды.

Такой вид водонагревателя имеет свои неоспоримые преимущества:

• очень быстрый прогрев воды, он может справиться с большими объемами воды и даже быстро наполнить ванну для купания;
• нет перепадов температуры подаваемой воды;
• он очень компактен и не занимает дополнительного места в помещении;
• прекрасно вписывается в интерьер;
• обладает невысокой стоимостью по сравнению с другими вариантами водонагревателей - это самый доступный вариант.

К недостаткам можно отнести:

• большое потребление электроэнергии;
• имеет меньшую пропускную способность, если сравнивать с газовой колонкой.

При выборе такого устройства необходимо обращать внимание на его безопасность.

• Водонагреватель должен обязательно иметь УЗО, которое защищает от внезапного поражения электрическим током.
• Должна быть установлена защита от перегрева. Датчик должен отключить нагрев при температуре + 60 градусов Цельсия.
• Невозможность «сухого» включения. Устройство не будет включаться при отсутствии воды либо ее очень слабом напоре.
• Должна быть установлена защита от гидроударов.
• Все детали водонагревателя должны быть защищены водонепроницаемыми материалами и быть герметичными.

Проточно-накопительные водонагреватели представляют собой соединение двух вариантов таких устройств. Они имеют бойлер, чаще всего небольшого размера (до 30 литров), а также проточный блок. При низких расходах горячей воды она подается из бака, при больших объемах - используется нагревательный элемент.

Такой вид водонагревателей совмещает в себе несколько положительных моментов, к которым относятся:

• небольшие габариты устройства;
• постоянная температура воды;
• быстрый нагрев;
• удобство;
• легкая установка.

Но стоит учесть, что такие агрегаты встречаются на современном рынке довольно нечасто.

Наливные водонагреватели хороши при отсутствии водопровода. Они прекрасно подойдут для дачи. Они представляют собой емкость с ТЭНом, который нагревает воду. Имеется терморегулятор для установки температуры нагрева воды. Имеются модели с насосом и без него.

Такие устройства обладают следующими функциями:

• установка и поддержание необходимой температуры;
• автоматическое выключение подогрева;
• наличие индикаторов.

Наливные водонагреватели производят только в России.

Самыми распространенными их производителями являются:

• «Элвин ЭВБО»;
• «Сказка»;
• «Успех»;
• «Водолей».

Данные устройства работают от электрической сети и подключаются к розетке 220 В.

Накопительные газовые водонагреватели имеют много общего с электрическими.

Они состоят из:

• бака с утеплением;
• магниевого анода;
• труб для подключения горячей и холодной воды;
• горелки;
• газохода;
• вытяжки;
• блока управления.

После того как бойлер заполнился водой, включается горелка с помощью пьезо- или электроподжига, осуществляется нагрев воды, который прекращается, как только достигается заданная температура. Данный аппарат оснащен датчиком тяги и контроллером пламени для безопасности. Камера сгорания может быть открытая либо закрытая. В первом случае продукты сгорания уходят через дымоход, во втором - через специальную трубу.

К преимуществам таких моделей можно отнести:

• недорогую стоимость энергоносителя;
• возможность подключения нескольких точек одновременно;
• высокую скорость нагрева;
• единую температуру воды;
• простоту эксплуатации.

Среди недостатков можно выделить:

• необходимость в конструкции дымохода при открытой камере;
• высокую стоимость монтажа.

Проточные газовые водонагреватели отличаются тем, что вода в них не накапливается. После включения крана она нагревается по мере прохождения через водонагреватель.

Такие устройства состоят из:

• небольшого корпуса, крепящегося к стене;
• горелки;
• теплообменника;
• патрубков;
• дымоотвода;
• контрольного блока управления.

Для того чтобы включить водонагреватель, нужно открыть кран либо нажать на кнопку. Горелка воспламенятся с помощью поджига и нагревает воду в теплообменнике. Приборы могут быть как низкой, так и высокой мощности (от 11 кВт до 30 кВт и больше).

К преимуществам таких водонагревателей можно отнести:

• бесперебойную подачу горячей воды;
• подача воды к нескольким точкам;
• практически мгновенный нагрев;
• удобство пользования и простота ремонта;
• компактный вид устройства.

Что касается недостатков, то их гораздо меньше:

• работоспособность зависит от давления газа и воды;
• сложность монтажа.

При отсутствии газа в квартире или доме можно использовать баллоны с жидким пропаном. Для него имеются в продаже специальные водонагреватели. При использовании такого метода необходимо особо тщательно придерживаться правил безопасного использования аппаратов.

Косвенные водонагреватели отличаются тем, что работают от котла системы отопления.

Они состоят из:

• утепленного бака;
• анода;
• латунного теплообменника;
• входов для подключения горячей и холодной воды;
• блока управления.

Действие такого вида водонагревателей основывается на подключении к контуру отопления. Вода подается на радиаторы, а также в бойлер, где нагревается и подается.

Такие бойлеры пользуются рядом преимуществ, среди которых:

• повышенная производительность;
• низкая стоимость горячей воды:
• вода сразу же подается горячей;
• довольно медленно остывает (до 4 градусов за сутки);
• легкость в использовании.

Как и у всех устройств, у косвенных водонагревателей имеется ряд недостатков:

• высокая стоимость оборудования;
• громоздкость;
• незначительный отбор тепла у отопления

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

• меди - она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
• нержавеющей стали - такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
• пластика - они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Размеры

Размеры водонагревателей зависят от их типа. Проточные модели имеют всегда гораздо меньший размер по сравнению с накопительными. Проточные могут быть размерами от 190 мм на 150 мм до 300 мм на 200 мм, тогда как накопительные - от 420 мм на 900 мм до 600 мм на 1200 мм. У последних размеры зависят от бака для воды. Он может иметь емкость от 30 до 200 литров.

Выбор и монтаж своими руками

Перед тем как приобретать и устанавливать водонагреватель, необходимо определиться с выбором подходящего устройства.

Нужно учесть:

• расход горячей воды;
• количество точек, подключаемых к системе;
• режимы использования;
• основные характеристики – вид, объем, мощность, производительность;
• форму и материал;
• способ установки.

Только после того, как все параметры определены, можно смело отправляться в магазин за покупкой.

Перед началом работ по установке и подключению водонагревателя лучше подготовить все необходимые инструменты:

• рулетку;
• перфоратор либо ударную дрель;
• крепежи;
• разводной и обычный ключи, а также пассатижи;
• тройники для подключения к водопроводу;
• запорные краны;
• герметики;
• гибкие шланги.

И также стоит учесть особенности подключения, такие как наращивание труб, обводка. В этом случае стоит также заблаговременно приобрести материалы. К тому же подключение водонагревателя зависит от типа трубопровода в доме или квартире.

• Полипропиленовый трубопровод. Для работы с ним понадобятся паяльное устройство и труборез. Все соединительные устройства должны приобретаться из соответствующих материалов. В случае открытого трубопровода работа будет совсем несложной, если же коммуникации скрыты, понадобится их вскрыть.
• Трубопровод из металлопластика. Такой тип обычно не является скрытым, поэтому работы будут проходить легко. Для установки используется фитинг, их выбор очень обширен, поэтому проблем с покупкой не возникнет.
• Трубопровод из стали. Для работ с таким вариантом понадобится сварочный аппарат. Но можно также воспользоваться специальным «тройником-вампиром». Это тот же хомут, надевающийся на трубу и фиксирующийся винтами. Для уплотнения нужно использовать резиновую прокладку. После его установки в трубопроводе делается отверстие. На отвод устанавливается кран и шланг, подходящий к водонагревателю.

А также лучше нарисовать схему подключения водонагревателя и обозначить места подключения к водопроводу.

Непосредственно перед монтажом нужно:

• освободить и подготовить место для монтажа;
• убедиться, что стена достаточно прочная;
• удостовериться в качестве проводки, а также подобрать подходящую для монтажа;
• убедиться в работоспособности водопроводных труб.

Для безошибочного монтажа нужно обязательно изучить инструкцию к водонагревателю. Непосредственно перед установкой необходимо перекрыть воду, а также отключить электроэнергию. Для подключения аппаратов высокой мощности дополнительно будут необходимы трехжильный провод из меди с толстым сечением провода, счетчик не менее чем на 40 А, розетка с заземлением, автомат и изолента. Большое внимание крепости стены обязательно уделять при установке габаритных бойлеров. При его установке используются анкеры и особо прочные крюки. Аппараты объемом более 200 литров удобнее размещать на полу.

Лучше производить монтаж в паре с помощником для облегчения процесса. Установка проточных и накопительных устройств производится аналогичным способом.

Первым этапом является установка на стену.

• На ней отмечается нижняя линия установки бойлера. Далее отмеряется расстояние до крепежной планки. С особой внимательностью нужно подойти к разметке верхней границы, чтобы верх водонагревателя не упирался в потолок.
• Далее необходимо сделать отверстия под крепежи. Для бетона и кирпича понадобится электродрель с победитовым сверлом. Для дерева возможно воспользоваться обычным. Диаметр наконечника должен быть меньше диаметра дюбеля.
• Затем нужно вбить параллельно два дюбеля, закрутить анкеры и повесить водонагреватель.

Второй этап - это подключение к водопроводу. Используя гибкие шланги или пластиковые трубы нужно подключить устройство к водопроводу. Использование полипропиленовых труб будет стоить дороже, а работа будет более затруднительной. Далее необходимо выполнить врезку труб в основной водопровод. При подсоединении бойлера нужно обращать внимание на то, какую трубу подключать к холодной, а какую к горячей воде. Они отмечены цветами - синий для холодной, красный - для горячей воды.

На трубу для холодной воды нужно поставить специальный обратный клапан, который сбрасывает повышенное давление. Это происходит автоматически и предотвращает поломку агрегата. Если в комплекте такого клапана нет, его лучше приобрести самостоятельно. Для его установки нужно на один из концов намотать ФУМ-ленту для лучшей изоляции и соединить его с клапаном. Другой же можно оставить без герметика и прикрутить к трубе.

При установке проточного водонагревателя для редкого использования его можно подключить к душевому шлангу. А к самому агрегату подключается только холодная вода.

Для этого нужно:

• перекрыть подачу воды;
• обрезать трубу;
• нарезать резьбу;
• намотать уплотнитель;
• подсоединить тройник;
• поставить кран;
• подсоединить к бойлеру гибким шлангом.

Проверить герметичность, для этого нужно пустить воду, наполнить бойлер и оставить на время. Если протечки отсутствуют, можно подключать прибор к электричеству. Третьим этапом установки является подключение в электросеть. Обычно в комплекте имеется кабель и вилка, но в случае отсутствия необходимо будет приобрести их.

Во время работы с электросетью обязательно соблюдать правила техники безопасности.

• Первым делом нужно монтировать заземленную розетку. После этого можно подключать бойлер к сети.
• После подключения загорится лампочка индикатора. Далее можно настраивать водонагреватель: установить температуру, время нагрева.

Установка напольного водонагревателя отличается лишь тем, что подвешивать его не нужно. Он так же крепится к стене, подключается к водоснабжению и электропитанию.

Газовый

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Электрический

Электрический водонагреватель чаще всего устанавливают в ванной комнате. В целях экономии пространства его лучше размещать над унитазом, ведь над ним имеется свободное место. Не рекомендуется устанавливать устройство над мойкой или раковиной для избегания попадания воды на электрику. Для установки и подключения агрегата к электросети в туалете необходимо монтировать розетку с заземлением.

Для того чтобы быстро, надежно и правильно установить водонагреватель своими руками, а также безопасно им пользоваться, лучше придерживаться следующих советов:

• располагать устройство лучше всего ближе к месту подключения к водопроводу;
• при установке необходимо учитывать индивидуальные особенности агрегата - вертикальный он или горизонтальный, место подключения коммуникаций;
• устанавливать его можно на любой высоте, главное, чтобы было пространство до потолка;
• если же напор воды в квартире или доме небольшой, водонагреватель лучше не устанавливать высоко, вода будет плохо поступать;
• к месту крепления бойлера должен быть подход для более удобного использования и ремонта;
• чтобы подключить электрический водонагреватель, обязательно пользоваться заземленной линией электроэнергии;

• нельзя включать прибор, если в баке нет воды, это может привести к поломке ТЭНов;
• рекомендуется один-два раза в месяц включать прибор на максимальную мощность на несколько часов для уничтожения появляющихся в баке бактерий;
• на холодной воде нужно установить сетчатый фильтр, а если вода слишком жесткая, то лучше установить дополнительную очистку;
• раз в несколько лет необходимо чистить бак от появляющейся накипи и заменять магниевый анод;
• если бойлером пользоваться постоянно, то экономичнее будет не отключать его из сети, так как на поддержание температуры уходит меньше энергии, если же он необходим несколько раз в сутки, то лучше выключать его;
• при использовании проточного водонагревателя лучше не допускать постоянного течения воды, так электроэнергии уходит больше, если же закрывать кран и открывать воду только по мере необходимости, так удастся сэкономить.

В случае если из бойлера начала течь ржавая вода, значит, медная труба, к которой он подключен, ржавеет. Лучше заменить ее на металлопластиковую или полипропиленовую. Если же упал напор подаваемой воды, то в этом случае проблема может быть даже не в самом водонагревателе, а в кране. Там мог засориться аэратор, его необходимо снять и почистить.

Удачные примеры и варианты

Устанавливать водонагреватель можно где угодно, там, где он действительно необходим - и в квартире в многоэтажном доме, и в частном доме, и на даче. Для любого помещения можно подобрать самый подходящий вариант. Можно подобрать габаритные накопительные бойлеры либо компактные проточные. Выбор водонагревателей очень велик. Поэтому точно определить, какая фирма лучше, не представляется возможным. Каждый производитель по-своему хорош, а выбирать подходящий вариант нужно из личных предпочтений и индивидуальных особенностей монтажа и использования.

Среди накопительных водонагревателей особо выделяют следующие:

• Thermex – самый доступный водонагреватель, имеющий бак из нержавеющей стали;
• Real – бойлеры хорошего качества, единственный минус - сложно найти расходные материалы;
• OSO – очень качественные агрегаты, но отличаются высокой стоимостью;
• Electrolux (AEG) – популярная фирма, хорошее качество.

Но также к производителям, выпускающим качественный товар, можно отнести: Timberk, Baxi, Bosch и Gorenje.

Конечно же, для современного покупателя наравне с качеством товара важна и его стоимость.

Если говорить о недорогих, но качественных моделях, подходящих для разных вариантов размещения, можно выделить следующие:

• для дачи – Timberk WHEL-3 OSC электрический проточный вариант, имеет излив и душевую лейку, стоимость его до 3 тыс. рублей;
• для квартиры – Bosch 13-2G проточный газовый водонагреватель стоимость до 16 500 рублей; Gorenje GBFU 100 E B6 накопительный электрический бойлер, имеет два ТЭНа, стоит до 15 300 рублей;
• для частного дома – Electrolux NPX 8 Flow Active проточный электрический водонагреватель, имеет электронное управление, стоит до 14 700 рублей; Baxi Premier plus 200 косвенный водонагреватель, имеет возможность установки ТЭНа, стоит до 52 200 рублей.

Удачным примером экономичного использования бойлеров является утепление его бака. Для этого можно использовать пенопропилен или изолон. Утеплитель можно закрепить на клей либо привязать к баку. Он помогает воде остывать медленнее, таким образом, экономя электроэнергию. Но также возможен другой способ утепления - внутрь большего бака установить бак меньшего размера. Что касается установки водонагревателей, то выбор варианта зависит в первую очередь от факторов безопасности.

Настенный вариант монтажа является самым распространенным. А также он является не слишком безопасным в случае, если санузел и ванная комната совмещены. Его лучше не вешать там, где он будет мешать, так как можно удариться.Если в помещении имеется ниша или углубление в стене, то водонагреватель можно установить туда. Но такой монтаж будет более проблематичным, затратным и долговременным.

Есть возможность монтировать водонагреватель под ванну, но только в том случае, если там сухо и вода туда не попадает. И также там должно быть достаточно места, чтобы была вентиляция. Существует вариант установить бойлер в коридоре, кладовой или на кухне, если позволяет планировка. Таким образом, в наши дни решение проблемы наличия горячей воды в квартире или доме является доступным. Водонагреватель любого вида является оптимальным вариантом для пользования горячей водой в любое время года.

Современные изготовители предлагают покупателям обширную линейку продуктов на любой вкус, а также есть возможность подобрать аппарат в комфортной ценовой категории. Установку электрического водонагревателя можно выполнить самостоятельно в домашних условиях. Необходимо тщательно изучить инструкцию к прибору, подготовить все инструменты и место для монтажа. Особое внимание стоит уделить электропроводке, так как именно она представляет самую большую опасность.

С газовым оборудованием ситуация обстоит сложнее. Для установки газовой колонки лучше обратиться к специалистам, к тому же на ее установку необходимо получить разрешение. Выбор модели и варианта водонагревателя зависит только от особенностей жилья и личных предпочтений. Установив водонагреватель, можно забыть о проблемах в периоды отключения горячей воды. А также можно приобрести специальные модели, которые возможно монтировать на даче, даже если там отсутствует централизованная подача воды.

О том, как выбрать и установить водонагреватель своими руками, смотрите в следующем видео.

Многие из нас, купив бойлер, задаются вопросами: можно ли его установить своими руками, и насколько сложен этот процесс? При наличии небольших навыков в сантехнике и электрике самостоятельная установка бойлера не должна вызвать у вас серьёзных затруднений. К тому же самостоятельная установка нагревательного устройства поможет вам сэкономить деньги, которые могли бы быть потрачены на оплату услуг специалистов. Однако работа потребует чёткого соблюдения правил техники безопасности и, конечно, наличия необходимых инструментов.

Что такое бойлер и принцип его работы

Бойлер - это нагревательное устройство, существенно облегчающее жизнь людям, когда они сталкиваются с профилактическим отключением горячего водоснабжения в городских квартирах, и обеспечивающее комфорт на даче, где нагреватель воды работает на постоянной основе.

Водонагреватель может иметь накопительное или проточное устройство. Преимуществами проточных бойлеров считаются малые размеры и незначительная масса, что позволяет монтировать их даже на не очень прочные основания, например, гипсокартонные. С другой стороны, для обеспечения необходимой скорости нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами, которые не способна выдержать слабая электропроводка.

Для быстрого нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами

Наибольшим спросом пользуются накопительные устройства, поскольку они имеют больший объём, стоят дешевле и потребляют меньше электроэнергии. К тому же при их монтаже к электропроводке не предъявляются столь высокие требования, как при установке водонагревателей проточного типа.

Накопительные устройства пользуются большим спросом, потому что они более экономически выгодны и не требуют мощной электропроводки

Устройство накопительного водонагревателя

Устройство накопительного водонагревателя похоже на конструкцию бытового термоса. Внутренний бак отделён от внешних стенок корпуса жёстким теплоизоляционным полиуретановым слоем для минимизации теплопотерь. Воду, поступающую в бак, нагревает ТЭН (термоэлектронагревательный элемент). Для выставления необходимой температуры воды используется интегрированный в конструкцию терморегулятор.

Роль магниевого анода в нагревателе воды и схема его работы

Внутренний бак водонагревателя является наиболее уязвимым элементом конструкции, поскольку он постоянно подвергается температурным перепадам и отрицательному воздействию веществ, содержащихся в воде. Защитить эту деталь от коррозии помогает магниевый анод.

Он изготавливается в виде тонкого круглого стержня диаметром 14–25 мм и длиной 140–660 мм с нанесением на поверхность слоя магниевого сплава толщиной до 15 мм. В непосредственной близости от ТЭНа анод крепится с помощью резьбовой шпильки, находящейся в центре стержня. Иногда анод размещают на верхней стенке внутреннего бака.

Защитить внутренний бак бойлера от коррозии помогает магниевый анод

Помимо магниевых анодов в водонагревателях используются электрические, титановые и цинковые аналоги. Но магниевый анод является самым экономичным, и поэтому наиболее популярным.

Чаще всего для изготовления внутренних баков водонагревателей используется низкоуглеродистая сталь. Магний имеет валентность II и является более активным металлом, чем железо, имеющее валентность III. В процессе нагревания воды образуется кислород. Магний его связывает, тем самым предотвращая образование коррозии в баке и на стальной оболочке ТЭНа. Этот процесс называется протекторной защитой, поэтому магниевые аноды иногда называют анодами-протекторами.

Магниевый анод также не позволяет образовываться накипи на ТЭНе, которая представляет собой осадок солей тяжёлых металлов. Поскольку магний более химически активен, чем железо, из которого сделаны стенки резервуара, эти вещества вступают в реакцию именно с ним. В результате плотная накипь становится рыхлой, легко отделяется от ТЭНа и стенок бака и осаждается на дно в виде хлопьев, откуда удаляется в процессе регулярной чистки агрегата.

Таким образом, анод-протектор в бойлере выполняет следующие функции:

• обеспечивает пассивную защиту металлического резервуара от коррозии;
• предотвращает образование накипи на термоэлектронагревательном элементе;
• смягчает воду.

Со временем магниевый анод постепенно разрушается и растворяется в воде, не изменяя при этом её химического состава и, соответственно, не принося вреда здоровью пользователей.

Со временем магниевый анод постепенно разрушается и растворяется в воде

И все же анод-протектор нужно время от времени менять, не дожидаясь полного его разрушения. Периодичность замены этой детали зависит от качества (химического состава) воды и интенсивности использования водонагревателя.

1. Если нагревательное устройство применяется редко и вода в нём довольно мягкая, то менять анод можно раз в семь лет.
2. При менее благоприятных условиях работы прибора замена магниевого анода требуется гораздо чаще - примерно раз в год.

Выбирая замену изношенному анод-протектору, отдайте предпочтение изделию известного производителя. Некачественный магниевый элемент придаёт воде устойчивый тухлый запах. Чтобы проверить качество изделия, сделайте слабый раствор пищевой лимонной кислоты и поместите в него магниевый стержень. Протектор, сделанный из дешёвого материала, при вступлении в реакцию с кислотой спровоцирует активное выделение сернистого водорода.

Конечно, эксплуатировать бойлер можно и без анода-протектора, но отсутствие этой детали значительно сократит срок службы водонагревателя. Обычно аноды поставляются в комплекте с водонагревателями. Но для замены этот элемент можно приобрести отдельно.

Нужно ли разрешение на установку бойлера в квартире

Необходимость получения разрешительной документации на установку водонагревателя в городской квартире зависит от типа устройства.

1. Если вы хотите подключить электрический бойлер, который относится к бытовым приборам, то специального разрешения для этого не потребуется. Необходимо лишь удостовериться в том, что для него достаточно имеющейся свободной мощности электрической сети. Например, 150-литровый включённый бойлер потребляет 1,5–2,0 кВт. Для нагрева воды требуется 3–5 часов, а остывать она будет не более чем на 0,5 градуса в час. Если мощности не хватит, то нужно обратиться в энергетическую компанию с просьбой о выделении дополнительных ресурсов. Естественно, за это придётся заплатить.

   Для подключения электрического бойлера специального разрешения не требуется, если электрическая сеть выдержит создаваемую им нагрузку

2. Если вы собираетесь установить в квартире газовый водонагреватель, то на него нужно получить разрешение в сервисном центре газовой службы, предъявив документ о праве собственности на жильё. Специалисты центра приедут к вам для составления проекта. Эта услуга платная. К тому же не стоит забывать о том, что монтаж газового водонагревателя также должны осуществлять специалисты сервисной газовой службы .

   Монтаж и подключение газового водонагревателя должны осуществлять специалисты сервисной газовой службы

Но разрешение на установку газового водонагревателя вам не выдадут, если в непосредственной близости от места его монтажа отсутствует вентиляционный канал, через который будут удаляться отработанные газы. Чаще всего даже в квартирах с газовыми плитами отдельные каналы не предусмотрены, а вывести вентиляционный патрубок на внешнюю стену дома вам никто не позволит.

Если вам всё же удалось получить разрешение на монтаж газового бойлера, имейте в виду, что потребление топлива в вашей квартире вырастет в несколько раз. Установка газового оборудования без разрешения грозит штрафом.

Ст. 7.19 КоАП РФ

Самовольное подключение к электрическим сетям, тепловым сетям, нефтепроводам, нефтепродуктопроводам и газопроводам, а равно самовольное (безучетное) использование электрической, тепловой энергии, нефти, газа или нефтепродуктов, если эти действия не содержат уголовно наказуемого деяния, влечёт наложение административного штрафа на граждан в размере от десяти тысяч до пятнадцати тысяч рублей; на должностных лиц - от тридцати тысяч до восьмидесяти тысяч рублей или дисквалификацию на срок от одного года до двух лет; на юридических лиц - от ста тысяч до двухсот тысяч рублей.

КоАП РФ

http://koapkodeksrf.ru/

Поэтому прежде чем приобретать такое устройство, подумайте, нужно ли оно вам, или стоит ограничиться электрическим водонагревателем, с которым гораздо меньше хлопот в плане установки и эксплуатации.

Можно ли установить водонагреватель под мойку

В малогабаритной квартире лучшим местом для размещения бойлера может стать пространство под раковиной на кухне или в совмещённом санузле. Спрятанный подобным образом электроприбор не испортит дизайн интерьера. Однако не все виды бойлеров подходят для монтажа под мойку.

Спрятанный под мойкой бойлер не испортит дизайн интерьера

Из-за ограниченности пространства под раковину может уместиться накопительный или проточный нагреватель воды ёмкостью до 25 л. Вода в таком приборе нагревается ТЭНом или открытым электрическим нагревателем. Газовое устройство из-за большой производительности и, следовательно, немалых размеров подходит для крепления исключительно на стену или на свободное пространство пола.

Ещё одна особенность: в водонагревателе, предназначенном для монтажа под раковину, подвод труб должен располагаться вверху. На это непременно следует обратить внимание при покупке прибора. Бойлер с другим расположением подвода шлангов тоже подойдёт по габаритам, но его будет неудобно устанавливать. Кроме того, такое устройство будет некорректно функционировать и быстро выйдет из строя.

Подготовительные работы перед установкой бойлера

Самостоятельный монтаж электрического водонагревателя обойдётся вам дешевле, чем услуги специалистов. В среднем работа займёт около двух часов. Но при подготовке к установке и непосредственно в процессе выполнения работ следует соблюдать правила техники безопасности.

При установке водонагревателя необходимо учитывать состояние электропроводки в доме, несущую способность стены, на которую будет монтироваться прибор, а также стояков и труб водоснабжения.

1. В первую очередь следует определиться с моделью бойлера: какой системы он должен быть - проточной или накопительной, на сколько литров он рассчитан, как будет монтироваться - горизонтально или вертикально, на стену или под мойку и т. д.

   Настенные бойлеры бывают не только вертикального, но и горизонтального исполнения

2. Следующий шаг - создание схемы подключения устройства на бумаге с обозначением врезки горячей и холодной воды. Затем необходимо сделать следующее:

3. Перед тем как начать монтировать бойлер, необходимо ознакомиться с инструкцией, чтобы понять особенности модели, затем отключить электричество и перекрыть трубы, подающие горячую воду. Следует помнить о том, что если вы проживаете в многоэтажном доме, это на время лишит горячей воды жильцов других квартир, поэтому к работе необходимо тщательно подготовиться, чтобы закончить её побыстрее.

Проверку стены на прочность можно осуществить следующим способом: смонтировать идущий в комплекте с бойлером крепёж и подвесить на него два мешка с цементом. Если крепление справится с такой нагрузкой, то оно сможет выдержать и водонагреватель, который весит в два раза меньше.

Особое внимание проверке стены на прочность следует уделить при монтаже большого 150-литрового бойлера. Крепёж такого агрегата производится на распорные металлические анкерные болты или специальные прочные крюки. Анкеры рекомендуется использовать длиной 100 мм и диаметром 10 мм.

Отнеситесь со всей серьёзностью и к проверке электропроводки. При перегрузке она может начать плавиться, что приведёт к пожару.

Следует иметь в виду, что для монтажа водонагревателя понадобятся усилия двух человек, поскольку этот процесс является довольно трудоёмким. Обычно бойлер крепится в ванной или в туалетной комнате непосредственно над унитазом. Как правило, это место никак не используется. В то же время к нему должен быть обеспечен свободный подход.

В маленьком помещении для экономии полезного пространства бойлер обычно располагают горизонтально. Водонагреватель небольшого объёма крепят к стене, а агрегаты объёмом от 200 литров устанавливают на пол.

Если объём бойлера превышает 200 литров, его нужно устанавливать на пол

Оборудование и инструменты, необходимые для самостоятельного монтажа или замены водонагревателя

Перед тем как приступить к монтажу бойлера подготовьте следующие инструменты, материалы и оборудование:

• сантехнический лён или уплотнительную ленту;
• паклю;
• пасту «Унилак»;
• рулетку;
• предохранительный клапан с вентилем диаметром 10 мм (поставляется в комплекте с бойлером);
• два гибких водопроводных шланга длиной не менее 2 м (длина шлангов должна соответствовать расстоянию от бойлера до места врезки в систему водопровода);
• металлопластиковые трубы;
• три запорных крана;
• три тройника;
• два дюбельных гвоздя с крючками на концах;
• крестовые и шлицевые отвёртки;
• пассатижи;
• кусачки;
• перфоратор или электрическую дрель;
• свёрла с победитовым наконечником (если предполагается крепить бойлер к кирпичной или бетонной стене);
• разводной ключ;
• гаечный ключ.

Для подключения мощного проточного водонагревателя, если проводка не предусматривает подсоединение электрических плит, понадобится трёхжильный медный кабель ПВС 3х8, счётчик, выдерживающий силу тока не менее 40 А, розеточный блок с заземлением, автомат на 40 А и изоляционная лента.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

• спиралевидные нейлоновые дюбели;
• металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер - универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

Распорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер - за счёт адгезии специального клеевого состава

Крепление на клеевой анкер производится следующим способом:

1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
2. Из отверстия удаляется бетонная пыль.
3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька

Видео: как повесить водонагреватель на газобетонную стену

Установка водонагревателя

Монтаж водонагревателя проточной и накопительной системы производится одинаково. Перед тем как приступить к работе, важно ознакомиться с инструкцией, которая прилагается к прибору. Если такой инструкции нет, её можно скачать в интернете.

Монтаж бойлера на стену

1. Перед монтажом бойлера на стену мелом или маркером нарисуйте на ней нижнюю черту размещения прибора. Затем замерьте расстояние от крепёжной планки, присоединённой к корпусу водонагревателя, до нижней черты и отметьте это расстояние. При осуществлении разметки обратите внимание на высоту от отверстий на анкерах до верхней точки водонагревателя. Она должна быть меньше, чем расстояние до потолка, иначе водонагреватель не пройдёт по высоте.

   При выборе места под установу крепёжных элементов необходимо проконтролировать положение нижнего и верхнего края копуса бойлера

2. Просверлите два или четыре отверстия в зависимости от количества крепёжных элементов, идущих в комплекте с бойлером. Чтобы проделать отверстия в бетонной или кирпичной стене, нужно воспользоваться электрической дрелью с победитовым сверлом. Для сверления отверстий в деревянной стене подойдёт дрель с обычным наконечником. Его диаметр должен быть меньше, чем диаметр пластикового дюбеля. Помните о том, что на крепёжной планке таких отверстий нет, и анкеры с крючками на концах будут цепляться к её краю.
3. Установите крепёжную арматуру: вбейте киянкой или молотком дюбели в отверстия, вкрутите металлический анкер на глубину примерно 12 см (он должен перестать поворачиваться). Затем навесьте бойлер.

   В просверленные отверстия вставляются и закручиваются анкеры с металлическими крюками, а затем на них вешается бойлер

Подсоединение к трубам водопровода

1. При помощи гибких шлангов или полипропиленовых труб подсоедините агрегат к водопроводу. Имейте в виду, что подключение через пластиковые трубы обойдётся вам дороже и займёт больше времени. Если точки подключения уже имеются, то работа не вызовет особых затруднений.
2. При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб. Это займёт примерно полчаса. На врезку тройников в стальную трубу уйдёт больше времени - примерно два часа. При этом потребуется плашка по размеру трубы. При подсоединении обратите внимание на цвет колец трубок, расположенных в нижней части бойлера: через трубку с синим кольцом будет подаваться холодная вода, через трубку с красным кольцом - отводиться горячая.

   При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб

3. На подачу холодной воды следует установить предохранительный клапан для сбрасывания излишнего давления. Оно производится в автоматическом режиме. Это помогает предотвратить поломку водонагревателя. Если в комплекте с нагревателем воды этой детали нет, то её придётся купить отдельно. При установке клапана важно учесть направление течения воды. Для облегчения техобслуживания перед клапаном можно врезать дополнительный тройник и подсоединить к нему кран.

   Через предохранительный клапан производится сброс избыточного давления воды в процессе эксплуатации

4. Накрутите на резьбу уплотнитель, в качестве которого может использоваться пакля, сантехнический лён или ФУМ-лента, и подсоедините предохранительный клапан. Прикрутите к нему один конец гибкого шланга. Здесь можно обойтись без уплотнителя, поскольку в гайке шланга есть герметичная резиновая прокладка. Прикрутите конец второго гибкого шланга к трубе горячей воды также без использования уплотнителя.

   В крепёжной гайке гибкой подводки установлена резиновая прокладка, поэтому её можно накручивать на трубу без промежуточного уплотнителя (льна, ФУМ-ленты, герметизирущего шнура и т. д.)

5. Соедините конец, через который будет поступать холодная вода, с водопроводной трубой через вентиль или кран. Это необходимо для того, чтобы поступление воды можно было перекрыть, например, в случае замены запчастей бойлера. Свободный конец второго шланга соедините с трубой, идущей к смесителю.

   Труба, по которой в бойлер будет поступать холодная вода, подключается через шаровый кран

6. Если агрегат проточного типа нужен вам только на время отключения горячего водоснабжения, подключите его через душевой шланг. Для этого к бойлеру подсоединяется только холодная вода:

7. Соедините выход нагретой воды с краном, подающим горячую воду, с помощью металлопластиковой трубы или гибких шлангов без использования дополнительных элементов. Для проверки герметичности соединений пустите воду, наполните ёмкость и оставьте примерно на час. При отсутствии протечек на протяжении этого времени смело включайте агрегат в электросеть.

Перед установкой водонагревателя в ванной комнате позаботьтесь о наличии системы горячего водоснабжения с циркуляцией. Это поможет свести к минимуму энергопотери при постоянном наличии в трубах горячей воды.

Видео: схема подключения бойлера к водопроводу

Подключение бойлера к электрической сети

В комплекте с некоторыми бойлерами идёт кабель с вилкой, соединённый с агрегатом. Если этих элементов нет, то они докупаются отдельно.

При работе с электричеством во избежание несчастных случаев обязательно соблюдайте технику безопасности.

1. Рядом с оборудованием установите розетку с заземлением. Если проверка герметичности показала отсутствие протечек, смело подключайте вилку бойлера к электророзетке.
2. Подключение электропитания можно осуществить напрямую в электрический распределительный щит, используя отдельный выключатель-автомат. При этом необходимо соблюдать следующую схему:

3. О правильном подключении оборудования вас известит загоревшаяся индикаторная лампочка. Затем при помощи регулятора, расположенного в нижней части бойлера, выставьте необходимую температуру. После этого монтаж и подключение водонагревателя можно считать законченным.

   Температура горячей воды в бойлере устанавливается при помощи плавного регулятора

Видео: как подключить бойлер к электричеству

Подключение бойлера через реле времени

В целях экономии электричества бойлер можно подключить через реле времени. Это позволит отключать нагрев воды поздно ночью или днём, когда в нём нет необходимости. Если же к водонагревателю подсоединён теплоаккумулятор, его можно, наоборот, включать на ночь, когда тариф на потребление электричества ниже, чем в дневное время. Днём же он будет автоматически выключаться.

Рассмотрим вариант подключения бойлера через реле времени АВВ АТ1-R. Оно может быть как с батарейкой внутри, так и без неё. Батарейка внутри механизма позволяет работать в автономном режиме на протяжении 200 часов.

Реле позволяет включать питание электрического прибора только в определённые периоды времени

Линия, питающая водонагреватель, будет идти от щитка, расположенного в топочном помещении, непосредственно на устройство. Реле времени этой модели оснащено одним контактом на замыкание. В зависимости от типа бойлера оно имеет возможность коммутировать активную нагрузку до 16 А.

На устройстве есть шкала с указанием значений временных промежутков. Четыре деления обозначают интервалы в 15 минут. Таким образом, промежутки времени можно выставлять равными 15, 30 и 45 минут.

Изначально при подаче напряжения на реле времени подключённая нагрузка будет находиться во включённом состоянии. Это означает, что при помощи рычажков мы будем устанавливать время отключения нагрузки.

Для самостоятельного отключения нагрузки необходимо передвинуть красный рычажок, расположенный рядом со шкалой времени, в положение 1.

После этого необходимо выставить время срабатывания. Постарайтесь подобрать для этого ровный час, к примеру, 18:00 или кратное 15 минутам время: 18:15, 18:30, 18:45. Чтобы выставить время, нужно крутить барабан, пока необходимые показания на шкале не совпадут с белым рычажком рядом с отметкой «1–0».

Видео: установка и подключение водонагревателя (бойлера)

Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.

Качественный утеплитель не позволит воде быстро остыть

Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.

Пространство между стенками баков выполняет функцию утеплителя

И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя - примерно 500 рублей, монтаж и подключение нового устройства - около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.

Горячее водоснабжение квартиры – одна из главных составляющих комфортного проживания в ней. Подавляющее большинство жителей городов даже представить не могут, что может быть как-то иначе. Но вот проблема – далеко не во всех жилых домах организована подача горячей воды.Кроме того, даже от жильцов полностью благоустроенных квартир нередко можно услышать жалобы на «причуды» коммунальщиков, связанные как с частыми перебоями подачи горячей воды, так и с необоснованными завышениями тарифов по оплате этой услуги.

Оптимальный выход – добиться автономности в этом вопросе, иметь дома собственный водонагреватель, и лучше всего – накопительного принципа действия, бойлер, чтобы запас горячей воды всегда был «под рукой». А вот как выбрать бойлер в квартиру, чтобы он полностью оправдал ожидания хозяев ? И вторая проблема – как установить бойлер в квартире так, чтобы он и работал правильно, и не представлял никакой опасности для жильцов? Ответы на эти вопросы будут даны в этой публикации.

Виды бытовых накопительных бойлеров

Прежде всего, необходимо ориентироваться в разнообразии, накопительных , так как их существует немало, но далеко не все могут подойти к условиям конкретной квартиры.

Прежде всего, бойлеры подразделяются на аппараты прямого или косвенного нагрева.

1. В водонагревателях косвенного нагрева не используются энергоносители в виде электроэнергии, газа, твёрдого или жидкого топлива. Вода, применяемая для бытовых нужд (ее часто называют санитарной) нагревается за счет теплообмена от проходящего внутри контура, подключенному к системе отопления (иногда применяются и другие источники горячей воды, например, контуры, подключенные к солнечнымаккумуляторам тепла).

На рисунке представлена принципиальная схема такого водонагревателя.

• Через трубку (8) в бак бойлера (2) поступает холодная санитарная вода.
• Через теплообменник (6) циркулирует горячая котловая техническая вода, которая отдает свое тепло санитарной. Теплообменников может быть и несколько, они бывают в виде змеевиков (как на рисунке) либо устроены по принципу «бак в баке ».
• Через патрубок (11) производится забор подогретой санитарной воды.
• Весь бойлер заключен в эмалированный стальной корпус (4), а пространство между ним и внутренним баком заполнено мощным слоем термоизолятора – пенополистирола (5), обеспечивающего сохранность тепла подогретой воды.
• Внутри бака установлен магниевый анод (10), который имеет предназначение предотвратить нарастание накипи на стенках сосуда – он «оттягивает» ее на себя за счет более низкого электрического потенциала, и подлежит регулярной замене по мере зарастания.
• Электронный блок управления (1) с термодатчиком (3) обеспечивает поддержание требуемой температуры санитарной воды. Так как сам по себе такой бойлер не использует собственных нагревателей, управление идет через регулировку циркуляционного потока технической воды, поступающей из котла.

Бойлеры косвенного нагрева отличаются экономичностью и высокой производительностью, безусловно, при достаточной мощности основного котла. Однако, именно для условий квартиры они подходят не лучшим образом. Дело в том, что подключать такой водонагреватель к системе центрального отопления, скорее всего, никто не позволит – это приведет к существенному падению температуры в отопительном контуре.Кроме того, полгода этот аппарат, по сути, вообще будет простаивать, не имея внешнего источника тепла. Если даже в квартире установлена автономная система отопления, все равно такой выбор не станет оптимальным. Сам по себе бойлер требует значительного места, и в стесненных квартирных условиях проще сразу установить двухконтурный котел .

2. В бойлерах прямого нагрева принцип иной – передача тепловой энергии идет непосредственно на санитарную воду от энергоносителя – природного газа, электричества, твёрдого или жидкого топлива. В условиях квартир, понятно, используются либо газовые, либо электрические накопительные водонагреватели.

2— 1. Газовые накопительные бойлеры, которые не стоит путать с являющимися проточными водонагревателями.

• Нагрев воды в баке осуществляется от газовой горелки (4), расположенной снизу, под панелью особой сферической формы, и от т рубы отвода продуктов сгорания, проходящей через емкость .
• Система термостата (3) отслеживает уровень нагрева, управляет клапанами подачи газа и устройством пьезоэлектрического поджига. Как только температура воду опускается ниже установленного значения, происходит включение газовых горелок.
• Имеется и магниевый анод (5), о функции которого упомянуто выше.

Подобные бойлеры намного экономичней электрических, отличаются высокой производительностью, однако большой популярностью у владельцев квартир не пользуются, что объясняется целым рядом причин. Во-первых, им обязательно требуется система отвода сгоревших газов, в виде «классического» или коаксиального дымохода. Во-вторых, установка такого водонагревателя потребует обязательного согласования с газоснабжающей организацией и органами гостехнадзора. И, в-третьих, стоимость подобных бойлеров существенно выше, нежели самых распространенных и популярных среди жителей квартир – электрических.

2— 2. Электрические бойлеры получили широчайшее распространение именно в условиях городской многоэтажной застройки. Они достаточно компактны, что позволяет их разместить даже на малой площади, довольно просты в установке, которая не требует никаких согласований, несложны в эксплуатации, надежны и вполне экономичны.

Существует огромное множество различных моделей, но базовая схема у всех примерно одинакова:

• Внешний декоративный кожух (1) и внутренний бак (3), пространство между которыми (2) заполнено торфоизолирующим материалом (пенополиуретаном).
• Ввод холодной воды (4) с рассеивателем потока (5).
• Труба забора горячей воды (9) из верхней части бойлера.
• Нагревательный элемент – ТЭН (7), конструкция которого может быть разной.
• Магниевый анод (6).
• Термодатчик (8), связанный с электронной схемой термостата, который управляет включением и выключением напряжения питания ТЭНа для поддержания в бойлере заранее установленной температуры воды.

Как видно, схема достаточно проста и надежна . Стоимость подобных бойлеров – вполне доступная, что обуславливает их наивысшую, среди других накопительных водонагревателей, популярность. Дальнейшее изложение порядка выбора и установки водонагревателей будет посвящено именно этой их разновидности.

3. Для полноты картины стоит упомянуть и о еще одном типе накопительных бойлеров – комбинированном.

Они совмещают в себе функции и косвенного, и прямого нагрева. Для примера, на схеме показан такой бойлер:

В корпусе размещено две емкости . Во внешней происходит циркуляция технической воды из отопительного контура. Внутренний же бак (9) из нержавейки служит аккумулятором подогретой санитарной воды. В нем размещён электрический ТЭН и термодатчик. Если мощности внешнего котла недостаёт для достижения заданной температуры воды, то система электроники включает электрический нагрев. Понятно, что в период, когда котел не используется (по окончанию отопительного сезона) электрический нагрев становится основным.

Подобные бойлеры, хотя и сочетают все положительные качества водонагревателей и прямого нагрева, все же очень дороги, и для условий квартиры их применение будет нерациональным.

Как выбрать бойлер в квартиру – практические советы

Итак, если принято решение о приобретении, и установке электрического накопительного бойлера, следует знать, какие параметры должны быть учтены при его выборе:

1. Требуемый объем накопительного бака. Разнообразие в этом вопросе большое, и необходимо подобрать оптимальную модель, чтобы были полностью обеспечены потребности в горячей воде для всех членов семьи, и в то же время – не пришлось переплачивать за абсолютно невостребованные объем и потребляемую мощность.

При предварительной «прикидке» исходят из следующих параметров:

• Число и тип точек водоразбора , подключенных к контуру горячей воды.
• Количество проживающих в квартире людей.

Обычно, для бойлера считается оптимальной температура нагрева воды до 60º С. Однако, это очень горячая вода, которая обязательно смешивается с холодной в процессе использования. Для удобства подсчётов можно свести в таблицу средний расход воды при тех или иных процедурах, и перевести его в 60-градусную:

Исходя из этих данных, будет несложно подсчитать, какой объем бойлера необходим, чтобы все члены семьи смогли принять водные процедуры один за другим без ожидания дополнительного нагрева воды. Понятно, что с принятием ванны особо не «разбежишься», лучше ориентироваться по обычному душу.

Для еще больше простоты выбора будет приведена таблица, в которую сведены рекомендации по требуемому объему водонагревателя, исходя из количества проживающих и вида точек водоразбора :

2. Потребляемая мощность. Чем она выше, тем быстрее будет проходить нагрев воды. Однако, не стоит забывать, что избыточная мощность тоже не нужна, так как такой бойлер будет серьезно нагружать электропроводку в квартире. Обычно для среднестатистического водонагревателя достаточно 2 – 2,5 кВт. Тем не менее , хотя с такой мощностью должна справиться обычная сетевая розетка (ее стандартный порог – 3,5 кВт), установку водонагревателя настоятельно рекомендуют сопровождать прокладкой отдельной силовой линии от распределительного щитка.При этом, если его мощность выше 3 кВт, лучше обойтись без розетки, установив в непосредственной близости от бойлера защитный автомат на 16 – 25 А.

3. Габариты и вариант исполнения корпуса. Понятно, что эти параметры в основном зависят от выбранного объема бойлера, но и здесь могут быть свои особенности.

Наиболее привычными для большинства пользователей являются водонагреватели вертикального исполнения. Они – наиболее производительные и экономичные, отличаются невысокой стоимостью.

«Классический» тип — вертикальный цилиндр

Ранее основной формой бойлера был цилиндр. Такие водонагреватели просты в устройстве и обслуживании, но чрезмерно выступают по фронту, что порой мешает их установить в тесном помещении.

«Плоский» бойлер занимает меньше свободного пространства

Более компактными являются бойлеры «плоской», приплюснутой с двух краев формы. Такая компоновка бака, конечно, менее габаритная, но ест у нее и недостатки – она значительно дороже и имеет немало сварных швов, которые могут снизить общую прочность конструкции и увеличить площадь возможного коррозионного воздействия.

В последнее время все популярнее становятся бойлеры горизонтального размещения – если позволяет ширина стены, то часто выбирают именно их. они отличаются быстрым нагревом. Единственных их недостаток – подобная компоновка не позволяет достигнуть высокой производительности.

«Плоский» горизонтальный водонагреватель

Горизонтальные бойлеры также могут иметь цилиндрическую или «плоскую» форму.

Большинство бытовых бойлеров предназначены для подвешивания на стене. Бойлеры большого объема могут быть и в напольном исполнении, но они занимают немало драгоценного места.

Важное замечание – не допускается самостоятельно изменять ориентацию расположения бойлера – у вертикальных и горизонтальных моделей имеются свои особенности конструкции, и они могут корректно работать только в штатном положении.

4. Внутреннее покрытие водяного бака также может существенно различаться.

Самыми недорогими являются эмалированные баки, но в них обязательно должен устанавливаться анодный стержень для сбора накипи. Недостатком можно считать и неустойчивость эмали к большим перепадам температур – при случайном перегреве такое покрытие может потрескаться.

Более практичными являются бойлеры с нержавеющими баками – им не страшны повышенная жёсткость воды и излишняя концентрация в ней хлорсодержащих компонентов. Некоторые водонагреватели с баками их высококачественной нержавейки даже не оснащаются анодными стержнями из-за их ненадобности. Нержавейка отлично переносит повышенные температуру и давление, не давая деформации.Безусловно, стоимость подобных моделей уже значительно выше.

Современным инновационным решением являются дорогие, но очень надежные бойлеры со стеклофарфоровым покрытием баков. Такие емкости абсолютно не боятся коррозионного воздействия, полностью химически инертны, не подвержены появлению трещин или отслаивания, чем «грешат», к примеру, эмалированные. Стеклофарфоровое прикрытие является самым экологичным – у воды никогда не появится неприятного запаха или привкуса, имеет противобактериальный эффект. Все эти преимущества, конечно, сказываются и на стоимости подобных моделей.

5. Наличии защиты от накипи и коррозии, о которой уже говорилось выше.

Добавить здесь можно то, что некоторые модели оснащены не магниевыми, а инертными анодными стержнями, которые отличаются намного большей эффективностью и требуют частых замен.Правда, это удобство также отражается на стоимости бойлера.

6. Тип электрического нагревателя. Можно выбрать бойлер с «сухим» или «мокрым» ТЭНом .

«Мокрый» ТЭН непосредственно контактирует с водой

Обычный «мокрый» ТЭН контактирует непосредственно с нагреваемой водой, что дает ему большую эффективность, но, одновременно с этим, повышает его уязвимость к коррозии и отложению накипи.

«Сухой» ТЭН устанавливается в герметичную капсулу

«Сухие» ТЭНы заключены в герметичную капсулу, и контакта с жидкостью не имеют. Они более долговечные, их легче менять при выходе из строя . Единственный минус – эти преимущества отражаются и на стоимости всего бойлера.

7. Тип блока индикации и управления. У недорогих моделей установлены стрелочные термометры и механические термостаты . У более современных водонагревателей может стоять блок с цифровой индикацией, сенсорной панелью управления.Советы в этом вопросе давать сложно – каждый выбирает по своему предпочтению и финансовым возможностям. Надо сказать, что существуют модели даже с пультами дистанционного управления — это бывает особо удобным для бойлеров горизонтальной компоновки, установленных высоко от поверхности пола, под потолком.

8. Фирма-изготовитель и внешнее оформление водонагревателя. Безусловно, предпочтение следует отдавать оригинальным моделям известных брендов. В продаже встречается немало изделий турецкой или итальянской сборки, которые, оставаясь, в принципе, достаточно качественными, все же комплектуются недорогими деталями (внутренними емкостями , блоками управления и нагревательными элементами) китайского производства.Общая длительность их безаварийной эксплуатации иногда вызывает определенные сомнения.

В этом плане в лучшую сторону выделяются немецкие производители, использующие собственные комплектующие. Они нередко достаточно габаритные, за счет внушительного термоизоляционного слоя, но это оправдывается тем, что суточное снижение температуры полностью нагретой воды в отключенном от питания бойлере не превышает 5 – 7 градусов.

Хотя большинство бойлеров не отличается причудливостью форм, декоративность их все же достигается внешним оформлением и разнообразием оттенков окраски корпуса – есть возможность подобрать наиболее приемлемый вариант дл я выбранного стиля помещения.

Цены на популярные модели бойлеров

самостоятельно

Услуги по установке бойлеров в квартире оказывает множество сервисных организаций и частных мастеров. Однако, можно провести монтаж водонагревателя и самостоятельно, если есть базовые навыки работ с сантехникой и бытовым электрооборудованием.

Собственно, весь процесс установки можно разделить на три основных этапа: подвешивание бойлера на предназначенное для него место, врезка его в домашнюю водопроводную сеть и подключение к электропитанию.

Подготовка креплений и подвеска бойлера

Для начала следует еще раз оценить состояние стены, на которую будет подвешиваться бойлер – она должна надежно удерживать крепежные элементы под большой нагрузкой. На стену из гипсокартона подвешивать бойлер категорически запрещено, если не применяется никаких дополнительных усиливающих конструкций.

Место подвешивание бойлера должно обеспечивать свободный доступ к нему и визуальный контроль индикаторной панели и общего состояния прибора.

Вместе с тем , водонагреватель не должен быть слишком далеко размещен от точек водоразбора . В случае когда , к примеру, кухня и ванная сильно разнесены (это случается в домах некоторых серий), лучшим решением будет установка двух бойлеров – одного, небольшого объема , для кухонных нужд, и второго – для водных процедур.

Минимальное расстояние от верха бойлера от потолка – 100 мм. Снизу эта величина не должна быть менее 500 мм.

Обычно в комплекте с водонагревателем идут и специальные дюбели-крюки требуемого диаметра и длины, рассчитанные на двукратную нагрузку (так, при объеме бойлера в 100 л крепеж должен выдерживать 200 кг). Если крепежа в комплекте нет, необходимо приобрести крючки длиной не менее 100 – 120 мм, диаметром 8 мм, с внешним диаметром дюбеля – 12 мм.

По месту установки рекомендовано отвесом отбыть вертикальную осевую линию, от которой пойдёт дальнейшая разметка. Затем на нужной высоте, с учетом габаритов бойлера, размечаются симметричные отверстия, соответствующие расположению зацепов на приваренной к корпусу водонагревателя монтажной планки. Горизонтальность разметки контролируется строительным уровнем.

С помощью перфоратора сверлятся отверстия, в которые вбиваются пластиковые дюбели или металлические анкеры с крючками. Крюки ввинчиваются так, чтобы они вступали над поверхностью стены на 5 ÷ 7 мм.

После проверки надежности крепления можно подвесить бойлер на крючки.

Некоторые модели бойлеров имеют особую систему подвески. В их комплект вх одят специальные кронштейны, которые крепятся к стене с помощью дюбелей с шестигранной головкой под гаечный ключ. Форма штатных кронштейнов согласована с монтажной планкой водонагревателя, и подвесить такой бойлер труда особого не составит. Особой удобство может представлять специальный шаблон, иногда поставляемый вместе с технической документацией изделия – это предельно упростит процесс разметки отверстий.

Подключение бойлера к трубам холодного и горячего водоснабжения

Следующая важная задача – врезаться в трубы холодного и горячего водоснабжения. Примерная общая схема подключения приведена на рисунке:

Потребуется установка тройников, если в системе водопровода не были заранее предусмотрены свободные патрубки для этих целей. Перед тройниками на обеих трубах рекомендуется предусмотреть запорную арматуру (на горячей трубе, при подключении квартиры к центральному горячему водоснабжению, запорный вентиль является обязательным – он перекрывается в случае перехода на автономный подогрев воды).

Каким способом можно осуществить врезку?

Если трубы металлопластиковые или полипропиленовые, то проблем немного — устанавливается штатный тройник, который монтируется на компрессионные фитинги либо впаивается с помощью специального аппарата. От этих тройников ведется проводка труб к месту расположения бойлера.

Больше проблем создаст металлическая труба на длинном неразъемном участке.

Тройник-обойма — не самый удачный вариант

Некоторые мастера практикуют рассверливания тела трубы с установкой тройника-обоймы хомутного типа. Однако противников данного подхода намного больше – такая врезка не отличается высокой надежностью , и, кроме этого, в этом месте высока вероятность засора трубы.

Сгон с гайкой-«американкой»

Гораздо надежнее будет вырезать участок трубы и нарезать резьбу на обоих образовавшихся патрубках, используя плашку соответствующего диаметра. После этого можно будет установить металлический тройник на сгон или, еще лучше, на систему накидных гаек – «американок».

Если в системе водопровода не установлен фильтр-отстойник, то не мешает смонтировать и его – он предупредит засорение емкости бойлера твёрдыми включениями.

Нередко давление в водопроводной сети не отличается стабильностью, а для работы бойлера это не совсем полезно. Чтобы выровнять входной напор в водонагреватель, можно установить редукционный клапан нужного номинала (обычно, порядка 2 атмосфер).

В непосредственной близости от бойлера рекомендуют установить еще одну пару запорных вентилей – это облегчит процесс демонтажа прибора в случае необходимости его снятия для проведения ремонтных или профилактических работ.

Все металлические резьбовые соединения тщательно «запаковываются» с помощью пакли или специальной фум-ленты .

Теперь о том, как трубы непосредственно к самому бойлеру.

Патрубок бойлера, помеченный красным цветов, подключается прямо к подведённой трубе для горячей воды. Часто для этого используют гибкие шланги. Это – вполне допустимо, но сами шланги должны быть очень высокого качества, чтобы на этом участке не образовалось уязвимого места. Опытные же мастера всегда настоятельно рекомендуют осуществлять подключение полипропиленовыми трубами с гайками-американками.

А вот подключение к холодной трубе требует особого подхода, поэтому его стоит рассмотреть поподробнее.

Особая важность предохранительного клапана

Это небольшое по размерам, довольно несложное по своей конструкции устройство играет ключевую роль в обеспечении безопасности эксплуатации водонагревателя.

Обязательный элемент подключения к трубе холодной воды — предохранительный клапан

Обычно такой клапан представляет собой конструкцию из двух цилиндров, расположенных перпендикулярно друг к другу.

• В цилиндре с резьбовой частью находится тарельчатый обратный клапан, не допускающий оттока воды из бойлера в холодную магистраль при снижении в ней давления.
• В другом – также тарельчатый клапан, но с более мощной пружиной, который срабатывает при превышении давления в бойлере максимально допустимого значения. При этом открывается дренажный патрубок, через который сбрасываются излишки жидкости, тем самым выравнивая давление в водонагревателе. На нем также может быть расположена ручка для принудительного открытия клапана – она бывает полезна для сливания воды из бака при проведении профилактических работ.

Чтобы понятнее объяснить важность этого устройства, лучше рассмотреть несколько примеров:

• Отсутствие обратного клапана может привести к следующей ситуации. При нагревании воды в бойлере растет давление в нем . Рано или поздно создается момент, когда оно превысит давление в холодной трубе, и по ней пойдет обратный ток уже подогретой воды — она может объявиться при открытии «холодного» крана смесителя или оказаться в бачке унитаза.
• Еще хуже, если по каким-либо причинам давления в холодном водопроводе вообще пропадет (например, на магистрали проводятся ремонтные работы). Горячая вода из бойлера просто уйдет в трубу, и ТЭН будет греть пустой бак, что приведет и к выходу ТЭНа из строя, и к растрескиванию эмали. Конечно, это должна предотвратить система автоматического отключения питания при перегреве, но полагаться только на нее нельзя.
• Однако и установка обычного обратного клапана вовсе не решает всей проблемы безопасности. Наоборот, если смонтировать только его, можно вызвать катастрофические последствия – и ведь такие «умельцы» до сих пор находятся! Банальный выход из строя термостата в этом случае создает взрывоопасную ситуацию. Температура в баке растет , давление повышается, но в замкнутом объеме вода не вскипает. Но если только появится выход – трещина в баке или открытый кем-нибудь кран, падение давления приведет к мгновенному вскипанию воды с огромным парообразованием и мощным взрывом.

Последствия пренебрежения мерами безопасности — взорвавшийся бойлер

Итак, всего этого можно избежать установкой предохранительного клапана. Он вкручивается непосредственно в патрубок бойлера, на 3 ÷ 4 оборота с обычной сантехнической «запаковкой». И только потом к другому его концу можно гибким шлангом или иным выбранным способом подсоединить водопроводную трубу. На клапане всегда есть стрелка, показывающая направление тока воды – это следует проконтролировать при его монтаже.

К выпускному дренажному патрубку клапана можно подсоединить тонкий гибкий шланг с выводом его в канализацию. Советуют, чтобы этот шланг был прозрачным – для осуществления визуального контроля за работой устройства.

Никогда и ни при каких обстоятельствах нельзя устанавливать между предохранительным клапаном и водонагревателем никакой запорной арматуры – а это достаточно распространенная ошибка, если судить по фотографиям, размещенным в интернете.

При работе бойлера не следует пугаться, что временами из патрубка клапана выступает вода – это лишь говорит о нормальной его функциональности. Если воды вытекает слишком много – возможно, подсела пружина, и клапан стоит заменить – они свободно продаются. Тревогу же должен вызвать постоянно сухой клапан – не сломался ли он, не заклинил ли или не засорился? Чтобы обезопасить себя в такой ситуации, стоит его проверить и, при необходимости, заменить.

Некоторые модели бойлеров комплектуются «группой безопасности» — в одном корпусе собраны и редуктор давления, и , и предохранительный. Устанавливаются такие устройства аналогичным образом – на входе холодной воды.

Подключение бойлера к электрической сети

Этот вопрос уже частично рассматривался выше, поэтому на нем можно остановиться вкратце.

• Как правило, бойлеры идут в комплекте с уже установленным кабелем питания и трехконтактной вилкой для обеспечения подключения к заземляющему контуру – это предотвратит получение электротравмы в случае пробоя фазы на корпус прибора. Соответственно, и установленная около водонагревателя розетка должна иметь заземляющий контакт.
• Можно встретить модели бойлера, в комплект которых кабель питания не входит. В этом случае придется его приобрести и скоммутировать на клеммную колодку самостоятельно. Обязательно учитывается цветовая маркировка проводов: синий – нулевой (N), коричневый, красный, серый или черный -, фаза (L), и зелено-желтый – контур заземления (PE). Вилка должна быть рассчитана на ток не ниже 16 А.

Пробный пуск водонагревателя

После того как все готово, можно опробовать работу водонагревателя.

• Проверяется еще раз правильность и герметичность подключения труб. Контролируется, что вентиль на магистрали горячей воды закрыт.
• Бойлер доверху заполняют при открытом «горячем» кране на смесителе – пока оттуда не начнет бежать вода. После этого смеситель закрывают.
• Некоторые модели имеют специальный ручной клапан для первоначального заполнения – это будет указано в их инструкции.
• Водонагреватель подключают к электросети, устанавливают на термостате требуемую температуру. В рабочем состоянии на бойлере загорится индикатор.
• Остается проследить за поднятием температуры воды и срабатыванием термостата при выходе на заданный ее параметр.
• И, конечно, при первоначальном запуске следует убедиться в отсутствии протекания на всех узлах стыковки труб или гибких шлангов.
