Как правильно установить регулятор температуры на котел отопления. Термостат для газового котла отопления: правила выбора и самостоятельный монтаж Комнатный термостат для газового котла устройство

В современных домах, квартирах, офисных и производственных помещениях большое значение приобретает возможность поддержания оптимального температурного режима. Для этого используются специальные приборы – терморегуляторы или термостаты, как их еще называют.

Общий принцип работы любого термостата довольно прост – вы задаете требуемую температуру воздуха, а терморегулятор контролирует это значение, регулируя параметры работы отопительного прибора (котла, системы «теплый пол», радиатора).

Преимущества использования терморегуляторов очевидны, к ним можно отнести:

  • автоматическое поддержание комфортного температурного режима;
  • существенную экономию энергоресурсов;
  • продление срока службы отопительных приборов;
  • уменьшение объема вредных выбросов в атмосферу.

Электронные и механические термостаты для отопления

Сегодня на рынке представлено множество разновидностей термостатов, их можно разделить на несколько категорий в соответствии с их конструкцией и предназначением:

  • механические и электромеханические терморегуляторы – бюджетные приборы, обеспечивающие поддержание заданной температуры;
  • цифровые программируемые термостаты – устройства, позволяющие установить предпочтительный температурный режим по дням недели и времени суток;
  • погодозависимые регуляторы – высокотехнологичные приборы, позволяющие управлять системой отопления в зависимости от наружной температуры;
  • аварийные термостаты, обеспечивающие защиту отопительного и водонагревательного оборудования от перегрева.

Даже самый простой механический термостат для отопления способен существенно снизить потребление газа или электричества. А цифровой электронный термостат обеспечивает возможность установить несколько режимов обогрева – индивидуально для каждого помещения в зависимости от дня недели и времени суток. В памяти программируемых термостатов, чаще всего, уже содержатся предустановленные профили, но можно задавать и свои значения.

Электронный термостат температуры можно агрегатировать с отопительной системой, используя проводное или радиоуправление. Самые сложные из них способны управлять несколькими отопительными котлами и водонагревательными приборами. Цена термостата на газовый котел зависит от типа прибора.

Купить комнатный термостат для газового котла по выгодной цене

Для построения энергоэффективных систем обогрева наша компания предлагает широкий спектр терморегуляторов ведущих производителей рынка отопительного оборудования – Vaillant, Protherm, Meibes, Watts и других.

Купить комнатный термостат для газового котла вам помогут наши менеджеры. От вас потребуется предоставить необходимую исходную информацию и озвучить ваши пожелания, на основании которых мы подберем оптимальный вариант терморегулирующего оборудования.

Чтобы микроклимат не зависел от погоды, и в комнатах была стабильная температура, нужно установить комнатный термостат для газового котла. Какие виды устройств, регулирующих работу котельного оборудования, предлагают производители, как работают такие терморегуляторы и за счет чего они поддерживают связь с газовыми теплогенераторами? Обо всем узнаете, прочитав статью.

Практическая польза выносного регулятора – можно ли обойтись без него

Многим частным домовладельцам и людям, живущим в квартирах с индивидуальным отоплением, знакома ситуация, когда приходится подстраивать интенсивность работы котла под постоянно меняющиеся погодные условия. В квартире обслуживать теплогенерирующий газовый прибор легче, хотя бы в плане компактности жилых помещений. Владельцам же частных домов, которым по совместительству приходится быть операторами котельного оборудования, иногда приходится совершать забеги на короткие дистанции, если котельная находится не в основной постройке.

Все современные газовые агрегаты оснащены автоматикой, регулирующей интенсивность работы газовой горелки или частоту ее включения/отключения. Автоматическая система управления четко реагирует на изменение температуры циркулирующей жидкости, поддерживая терморежим в определенном, заданном владельцем коридоре. Но термодатчик, что подает сигналы электронным "мозгам", установлен в теплообменнике котла, поэтому на изменения погоды отреагировать не может. В результате имеем такую ситуацию:

  • на улице резко похолодало, и домочадцы начинают подмерзать;
  • за окном внезапная оттепель, и форточки нараспашку, потому как в комнатах с температурными плюсами явный перебор.

Интенсивно проветривать помещения полезно, но вместе с килоджоулями через форточку улетают сбережения, которые придется выложить по счетам за потребленный энергоноситель. Встряска непривычной прохладой тоже полезна организму, но все же постоянная комфортная температура воздуха более приятна и естественна для жилья, претендующего называться современным.

Чтобы поддерживать температурный режим в комфортных пределах не обязательно нанимать кочегара или бегать к котлу ежечасно. Достаточно установить термостат для котла, который бы считывал информацию о реальной температуре в пределах жилого пространства и предавал данные системе управления, регулирующей эксплуатационную активность отопительного оборудования. Такой ход позволит "убить нескольких зайцев":

  • поддержание постоянной комфортной температуры в пределах жилья;
  • существенная экономия энергоносителя (газа);
  • сниженная нагрузка на котел и циркуляционный насос (работают оптимально, без перегрузок), что продлевает срок их службы.

И это не чудеса, а результат работы комнатного датчика температуры – недорогого, но очень полезного девайса, который в европейских домах и квартирах (а там умеют экономить на "коммуналке") является обязательным дополнением к отопительному оборудованию. Даже самый дорогой выносной терморегулятор с жидкокристаллическим сенсорным дисплеем и множеством функциональных возможностей легко окупается в течение отопительного сезона.

Как работает комнатный термостат – несложная система

Выносной терморегулятор представляет собой компактное устройство, в котором помещен датчик температуры, интегрированный с системой контактов, которые размыкаются/смыкаются при изменении температуры. С внешней стороны девайса расположены приспособления для управления работой прибора. Это может быть поворотная ручка с градуировкой (в самых простых моделях), кнопочная панель или же ж/к дисплей, реагирующий на прикосновение (сенсорный).

С помощью системы управления терморегулятором домовладелец выставляет желаемый температурный режим, который поддерживается автоматически вне зависимости погодной ситуации за окном. Температурный коридор у различных устройств – от 0,3 до 1,0 градусов. Это означает, что если установлен режим 20 градусов, то колебания температуры будут примерно в пределах 19,7-20,7 градусов . Такие изменения температурного режимы не ощутимы для нашего организма, поэтому температуру в помещениях можно считать стабильной. Выносной терморегулятор для газового котла устанавливается в одной из жилых комнат с наиболее постоянной температурой на стене.

Как же "мозги" котла, регулирующие интенсивность производства тепловой энергии, узнают о том, в каком режиме должна работать газовая горелка? Для этого предусмотрена взаимосвязь регулятора с контроллером котла. Она осуществляется по проводам с помощью электрических сигналов или посредством эфира (радиосигнал). Когда температура в контрольной комнате (там, где установлен термодатчик) снижается до нижнего предела (согласно заданному режиму и температурному коридору), горелка включается и повышает градусы теплоносителя в отопительном контуре. При достижении верхнего температурного порога от комнатного терморегулятора поступает сигнал на отключение подачи газа к горелке.

Вот так несложно для понимания происходит анализ температурного режима датчиком в жилой комнате, передача сигнала на котловую систему управления и отключение/включение горелки газового котла при возникшей необходимости. Часто в работу комплекса выносной датчик температуры/котел интегрируется циркуляционный насос, работающий только при необходимости "прогнать" порцию нагретого теплоносителя. Все это делает систему отопления максимально экономной, увеличивает долговечность оборудования и обеспечивает температурный комфорт в пределах жилого пространства.

Виды терморегулирующих приборов – какой выбрать

Выносные регуляторы температурного режима, несмотря на простоту и компактность, имеют несколько разновидностей, так что потребителю будет, из чего делать выбор. Производители наделяют разработанные и произведенные ими устройства датчиками различной чувствительности, что влияет на размер температурного зазора. Но эти различия меньше всего интересуют потребителей, в топе их внимания такие параметры приборов:

  • способ осуществления взаимосвязи между терморегулятором и котлом (проводной или беспроводной);
  • функционал терморегулирующего устройства (основные и дополнительные возможности, удобство управления прибором);
  • стоимость устройства.

Способ соединять терморегулятор с блоком управления теплогенератора с помощью кабеля менее удобный, но более надежный. Минус в том, что нужно придумать, как скрыть провода. Идеально, если производится комплексный ремонт вместе с и дополнительных девайсов, оптимизирующих его работу. В такой ситуации скрыть проводку (в штробе или при ), в том числе кабель, соединяющий комнатный регулятор с котловым блоком управления, труда не составит. Плюс – в более надежном контакте взаимодействующих устройств и электропитании, получаемом регулятором температуры по тем же проводам.

Выносные термодатчики с беспроводной связью с теплогенератором удобны своей портативностью (не привязаны к кабелю, поэтому место установки при желании легко поменять). Минус – в возможном присутствии помех на пути радиоволн и питании от батареек, которые нужно периодически менять. Чтобы потребитель не забывал вовремя производить замену источников тока, такие устройства наделены возможностью подавать звуковые сигналы, когда ресурс батареи подходит к концу.

Основная задача комнатного терморегулятора – поддержание стабильного температурного режима в заданном коридоре. Самые простые девайсы способны только на это. Они просты внешне – пластиковый корпус и вращающаяся ручка термостата. Более продвинутые модели дают возможность программировать температурный режим в течение суток и даже недели. Они оснащены функциональным кнопочным или сенсорным внешним управлением и выглядят намного презентабельней. Стоимость комнатных термостатов напрямую зависит от функциональной сложности модели и немного от имени бренда.

Самым недорогим окажется какой-нибудь совместимый со всеми моделями котлов незамысловатый прибор, произведенный в странах юго-восточной Азии. Намного больше придется выложить за многофункциональную модель продвинутого европейского бренда, совместимую с их же котлами. Хотя на рынке есть много универсальных моделей терморегуляторов, специалисты рекомендуют выбирать устройства тех же производителей, что выпустили установленный у вас котел. В такой комбинации котловой блок управления и выносной термостат будут взаимодействовать максимально эффективно.

Установка и подключение – делать самому или нанимать мастера

Сейчас производители газовых котлов предлагают потребителям оборудование в трех вариантах комплектации:

  • минимальная, когда к теплогенератору возможно подключить блок взаимодействия с выносным датчиком температуры;
  • промежуточная, что предусматривает встроенный блок подключения комнатного терморегулятора;
  • полная, если блок установлен, и в комплект входит терморегулятор.

Первый вариант позволяет потребителю приобрести газовый котел по доступной стоимости и доукомплектовать оборудование в процессе эксплуатации. Полная комплектация встречается редко, только в тех случаях, когда блок управления котла рассчитан на "сотрудничество" только с термодатчиками, произведенными тем же производителем. Наиболее распространен второй вариант, когда блок подключения вмонтирован, но производитель дает возможность потребителю самому выбрать понравившуюся модель выносного регулятора температуры.

Чтобы подключить регулирующее температурный режим устройство, если оно идет в комплекте с котлом, можно обойтись без помощи специалиста. Достаточно установить отопительное оборудование и подключить его (в том числе к электропитанию), после чего по рекомендациям в эксплуатационной инструкции разобраться с терморегулятором.

Не составит труда с вмонтированным адаптационным блоком. В приобретенном приборе также должна быть подробная инструкция с правилами подключения и настройки. Если же инструкция не помогла, или ее по какой-то причине нет, необходимую информацию всегда найдете во всемирной сети. Специалист понадобится только в случае минимальной укомплектованности оборудования или желании оснастить выносным терморегулятором газовый котел старого образца. Сначала нужно будет приобрести все необходимые комплектующие, после чего мастер их установит и подготовит к работе.

В конце несколько слов о правилах установки самого терморегулятора. Устройство желательно монтировать в просторных комнатах с хорошим воздухообменом (прихожая, гостиная, холл), но не на кухне или в ванной. Терморегулятор устанавливается на уровне приблизительно половины расстояния между полом и потолком (1,25 м при высоте стены 2,50). Термостат нельзя располагать возле или других источников килоджоулей, загораживать громоздкой мебелью. Нежелательно допускать попадания на прибор прямых лучей солнца.

Неотъемлемой частью системы отопления современного дома является оборудование автоматического регулирования. Среди владельцев домов, коттеджей и квартир приобретают популярность комнатные термостаты и программаторы, которые позволяют контролировать расход энергоносителей за счёт поддержания комфортной температуры.

Типы терморегулирования в системах отопления

Относительно принципа, терморегулирование осуществляется по трем типам:

  • по температуре теплоносителя;
  • по температуре воздуха в помещении;
  • по теплопотерям жилища.

Регулирование по температуре теплоносителя актуально для домов площадью меньше 60 кв.м. Такой способ применяется в большинстве современных жилищ. Относительно информации, которая поступает от датчика температуры, прекращается или возобновляется работа горелки котла. Регулирование осуществляется посредством установки нужной температурной отметки на панели котельного оборудования.

Регулирование по температуре воздуха в помещении приемлемо для жилищ площадью 60-350 кв.м. Производители выпускают терморегуляторы различных модификаций – с возможностью установки программ, проводные, беспроводные и т.д. Использование терморегулятора позволяет снизить затраты на энергоносители до 25%. В помещениях площадью больше 350 кв.м. профессионалы рекомендуют устанавливать погодозависимую автоматику. В таком случае котельное оборудование будет восполнять тепловые потери дома. Специальный датчик считывает температуру на улице, и по этим показателям регулирует работу котла.

Особенности комнатных термостатов

Прежде чем купить комнатный термостат для газового котла и электрического котла, следует тщательно разобраться в механике такого прибора. Комнатный термостат представляет собой прибор автоматического регулирования работы котельного оборудования в соответствии с заданной потребителем температурой воздуха. Терморегулятор снабжен термодатчиками, которые устанавливаются в зоне, отдаленной от прямого воздействия отопительных приборов. Информация с термодатчиков подаётся на терморегулятор. Комнатный термостат отслеживает температуру воздуха в жилище. Оборудование не позволяет помещению чрезмерно перегреваться или переохлаждаться. Благодаря этому существенно экономится энергия и создаётся комфортный микроклимат в жилище.

Комнатный термостат разработан для поддержания установленной температуры в помещении относительно заранее запрограммированного графика. Регуляторы могут управлять работой котельного оборудования, радиаторами отопления, водяным теплым полом и другими нагревательными приборами.

В зависимости от подключаемого нагревательного прибора, комнатные термостаты имеют некоторые особенности конструкции. К примеру, терморегулятор для котельного оборудования должен иметь релейный выход типа «сухой контакт». Для электрического теплого пола используются терморегуляторы с силовым реле.

Разновидности термостатов

Относительно подключения терморегуляторы делят на два класса:

  • проводные;
  • беспроводные.

В проводном термостате для передачи сигнала используется кабель. По кабелю также подаётся напряжение питания. Проводные терморегуляторы отличаются доступной ценой и часто используются на тех объектах, где не закончена чистовая отделка, есть необходимость прокладывания кабеля от нагревательного прибора.

В тех домах, где ремонт полностью окончен, рациональнее использовать беспроводные термостаты. Устройства подают сигнал управления на подчиненный приемник посредством радиоканала. Беспроводные приборы состоят из двух функциональных блоков. Первый представлен контроллером с жидкокристаллическим экраном и клавиатурой для простоты управления. Второй блок является исполнительным устройством. Первый блок размещается в любом удобном месте в жилище на расстоянии до 50 м от второго блока приемника. Второй блок устанавливают непосредственно у котла и подключают к нему.

Беспроводной комнатный термостат для котла имеет рабочую дальность до 30 метров. В случае потери сигнала встроенный микропроцессорный контроллер способен работать, отталкиваясь от данных, сохраненных за последние 24 часа. Точность регулировки температурного режима прибора находится в пределах до 0,2 °С. Управление здесь упрощено до двух функциональных кнопок (увеличение и уменьшение температуры).

По своей функциональной составляющей термостаты могут быть программируемые и непрограммируемые. С помощью программирования термостата можно задавать температуру на каждый день с определенными интервалами по времени. Такой график изменения температуры позволит значительно сэкономить на отоплении. Непрограммируемые устройства поддерживают постоянную температуру. Они способны вручную переключать режимы «день/ночь» или поддерживать функцию антизамерзания.

Программируемые термостаты снабжены разнообразными полезными функциями. К примеру, опция «отпуск» обеспечивает энергосбережение за счет снижения температуры в момент отсутствия людей до нескольких дней. После отключения функции терморегулятор переходит в обычный режим работы.

Наиболее современными устройствами являются цифровые беспроводные термостаты. Они соединяются с внешними устройствами посредством радиосигнала на частоте 868 мГц. За счёт беспроводной технологии, приборы становятся мобильными – их можно переносить в любое удобное место без необходимости прокладки электрических кабелей. Чтобы организовать сложную конфигурацию, используют зональное регулирование. В таком случае помещение разделяют на отдельные температурные зоны, на каждую из них устанавливается индивидуальная программа.

Преимущества использования комнатного термостата:

  • возможность дистанционного управления котельным оборудованием;
  • возможность изменения режима обогрева и охлаждения;
  • автоматическое поддержание комфортной температуры в жилище;
  • экономия до 40% теплоносителя.

Требования по монтажу

Комнатный термостат должен располагаться в месте с хорошей циркуляцией воздуха. Его монтируют на внутренней стене, на высоте около 1,5 м от пола. Термостат нельзя располагать в участке сквозняка, вблизи обогревательных приборов, в местах попадания прямых солнечных лучей. Следует избегать мест с высоким уровнем конденсации влаги. Так как беспроводные устройства являются радиочастотными, их размещают на открытом пространстве. Приборы необходимо устанавливать на расстоянии не менее 30 см от любых металлических предметов и электроаппаратуры.

Комнатные термостаты для котла

Цена оборудования для котла зависит от сложности разработки. Основные факторы, влияющие на стоимость:

● метод монтажа (чем проще, тем дороже);

● способ управления (дистанционный или проводной);

● возможность регулировки температурного диапазона;

● сложность автоматики (самостоятельная адаптация или настраиваемый режим).

Ассортимент терморегуляторов в интернет-магазине «СантехМарка»

Среди разнообразия устройств популярность получили приборы компании CEWAL. Бренд выпускает комнатные термостаты механического и электрического типа. Они проводят регулирование температурного режима в системах отопления и охлаждения. Термостаты способны управлять котельным оборудованием, циркуляционными насосами и т.д.

Не менее востребованы комнатные термостаты компании Salus. В ассортименте производителя можно найти терморегуляторы под управление котлом; циркуляционным насосом; температурой горячей воды; теплым полом. Наиболее популярными и недорогими стоит отметить термостаты от производителя Salus (Салус) и Valtec (Вальтек).

Термостат Salus, произведенный в Китае, заслужил доверие у покупателей во многих странах мира. Может быть как проводным, так и беспроводным. Салус отличается простотой монтажа за счет готовой комплектующей панели.

Термостат Valtec выполняет не только функции регулировки температуры, но и работает, как комплектующая часть системы безопасности работы отопительной техники. Ассортимент товаров Вальтек сможет удовлетворить любой каприз покупателя.

Чтобы снизить затраты на электроэнергию или газ, следует воспользоваться возможностью и купить описанные приборы. Такая инновация обеспечит разумную экономию средств, а компания “Сантех Марка” поможет вам сделать правильный выбор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:


Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления :

  1. Котёл выключен;
  2. Котёл подаёт тёплую воду;
  3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);


— с большим количеством функций (программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.
Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

  • «Партия», которая прекращает отопление на несколько часов, после возобновляет;
  • «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
  • «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

  1. Рекомендуется установка термостата на 20 ° С;
  2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
  3. Желательно, чтобы в детской комнате было около 22 ° С.
  4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:



Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.


Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:


Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:


Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок :

  • хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
  • перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
  • перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
  • если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Комнатный термостат – это устройство, позволяющее регулировать работу вашего нагревательного агрегата в наиболее удобной для вас форме. Оно поможет сократить затраты на газ и электроэнергию, увеличит срок службы котла и обеспечит постоянную температуру в помещении. Статья содержит в себе много полезных советов по выбору термостата, его установке, подключению и дальнейшему использованию.

В этой статье:

Принцип работы

Газовый котёл работает циклически, включаясь тогда, когда температура теплоносителя (воды) падает до определённого значения, которое вы устанавливаете вручную. Тогда же начинает работать и насос.

Отсутствие автоматики приводит к необходимости подстройки параметров отопительной системы на протяжении всего холодного сезона. Но даже ручная регулировка не гарантирует, что в особо холодные дни квартира или дом не промёрзнет, а тёплым солнечным днём не превратится в сауну.

Именно для этих целей и применяются термостаты.

Они оснащены датчиком температуры воздуха отапливаемого помещения. Вы сами сможете выставить желаемую температуру на терморегуляторе – он автоматически будет включать газовый котёл и насос в нужный момент, и только на необходимый промежуток времени.

В отличие от газового котла, для которого важнейшим параметром является температура теплоносителя, термостату важна температура воздуха в помещении.

Вы один раз задаете минимально возможную температуру , при которой вам комфортно находиться в помещении без отопления. Как только температура воздуха падает ниже этого значения на 0,25-1 градус (шаг зависит от модели устройства), термостат автоматически запускает котёл и насос.

Если температура превышает установленный вами порог на всё те же 0,25-1 градус, терморегулятор автоматически выключит систему отопления.

Три основных преимущества терморегуляторов

Автоматика для газового котла

Воздух в помещении остывает не так быстро, как теплоноситель в контуре, поэтому число запусков отопительного агрегата сокращается многократно, что благоприятно сказывается на сроке его службы и вашем материальном состоянии.

Как было сказано выше:

  1. они повышают уровень комфорта – температура в помещении будет стабильной при любой погоде, изменится лишь частота включения отопительной системы;
  2. избавляют от необходимости частой подстройки параметров котла;
  3. существенно сокращают расходы на отопление.

В обычном режиме котёл срабатывает в среднем раз в 10 минут и греет воду 1-2 минуты, при этом насос работает постоянно. При наличии автоматики, котёл будет включаться значительно реже, а насос будет работать только в моменты необходимости, прокачивая нагретый теплоноситель по контуру.

По некоторым данным, экономия может составлять до 25-30% , что делает прибор очень эффективным и быстро окупаемым.

Виды комнатных термостатов

Автоматику для регулировки работа котла можно условно разделить на:

  • Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).
  • Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

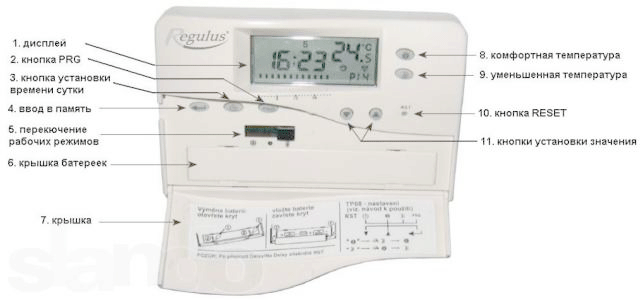

Беспроводной термостат-программатор

По выполняемым функциям комнатные термостаты делятся на:

  • Простые – могут только поддерживать заранее заданную температуру в помещении.
  • Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.
  • С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

Популярные модели и производители

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

Ассортимент производителей очень широк и включает в себя как модели начального уровня, так и серьёзные терморегуляторы для многоконтурных котлов с большим набором дополнительных функций.

Рассмотрим несколько популярных моделей и сравним их характеристики.

Модель Диапазон Дифф-ция, °С Степень
защиты, IP 		Связь Дисплей Програм-ие Цена
IMIT TA3N 70 +5 - +30 °С 1 30 2х-проводная Нет Нет 600
Siemens RAA 21 +8 - +30 °С 30 2х-проводная Нет Нет 1200
IMIT BLUE +6 - +35 °С 0,2-0,4 20 2х-проводная Есть Да 3300
IMIT BLUE RADIO +6 - +35 °С 0,2-0,4 20 Радиоканал Есть Да 10 900

Выбор устройства

Выбранный термостат должен удовлетворять вашим нуждам и подходить в техническом плане:

  • Если нет возможности осуществлять монтаж проводников от терморегулятора к котлу, то вам подойдёт беспроводная модель.
  • Если вы хотите максимально оптимизировать работу отопительной системы, стоит присмотреться к программаторам и .

Термостаты-программаторы обычно имеют 2-3 недельных режима, и 3-4 суточных. Это обеспечит прогревание квартиры до необходимой температуру, пока вы дома, и автоматический перевод системы в экономичный режим, пока вы отсутствуете.

Большинство моделей обладают инерционностью. То есть система отопления включается так, чтобы успеть прогреть помещение к вашему приходу.

Хорошим вариантом будет выбор устройства от того же производителя, что и ваш газовый котёл. Это позволит избежать трудностей при монтаже ().

Установка и подключение

Точки подключения: 1 (N0) и 2 (СОМ) — управление котлом, 2 (СОМ) и 3 (NC) — управление охлаждением

При установке следует помнить, что от правильности выбора размещения устройства зависит качество его работы.

Чтобы термостат мог точно оценивать среднюю температуру помещения, следует учитывать некоторые правила:

  • Размещайте устройство на высоте 1.5 метра над полом. Связано это с тем, что тёплый воздух поднимается вверх, а холодный концентрируется внизу. Аналогично следует поступить, если у вас установлены тёплые полы.
  • Встраивайте автоматики только во внутренние стены. Внешние стены всегда немного прохладней, даже несмотря на качество теплоизоляции.
    Вокруг термодатчика должен свободно циркулировать воздух.
  • Устройство нельзя размещать внутри шкафов или закрывать его шторами. Дизайн большинства моделей отлично впишется в любой интерьер.
    Исключите внешнее влияние.
  • Терморегулятор должен находиться вдали от нагревательных приборов или источников холода (форточки, двери). На него не должны попадать воздушные струи от кондиционера и прямые солнечные лучи.

Схемы подключения можно найти в прилагаемой к прибору инструкции .

Также вы можете воспользоваться следующей информацией:

  1. Отключите электропитание, чтобы обезопасить проведение работ.
  2. Найдите подходящее место для установки. В случае необходимости проведите монтаж установочной коробки и подведите к ней фазу и ноль.
  3. Подключите термостат к котлу. Для этого соедините ноль, фазу и землю терморегулятора с соответствующими контактами газового котла (стандартная маркировка – N, L и PE соответственно).

Для уменьшения затрат на топливо и электроэнергию стоит взять на вооружение несколько важных моментов:

  • Уменьшайте температуру термостата, если надолго собираетесь покинуть помещение.
  • Имеет смысл в ночное время устанавливать температуру ниже на 3-4 градуса. Первый поднявшийся член семьи утром может увеличить температуру и прогреть помещение. Автоматизируйте этот процесс, если вы приобрели программируемый термостат.
  • Поддерживайте устройство в рабочем состоянии. Меняйте батарейки, не дожидаясь отказа прибора.
  • Следите, чтобы в помещениях для пожилых людей и инвалидов температура не опускалась ниже 16 градусов.
  • Рекомендуемая температура :
    • 20 градусов для помещений общего пользования;
    • 18 градусов для детской комнаты;
    • 16-19 градусов в ночное время;

Выбор газового котла и терморегулятора от одного хорошо зарекомендовавшего себя производителя позволит избежать множества проблем, связанных с эксплуатацией отопительной системы в будущем.
