Сливная яма в частном доме своими руками: как выкопать и обустроить самостоятельно. Сливная яма в частном доме своими руками Сливная яма в частном доме способы обустройства

Жители многоэтажных домов никогда не задумываются об утилизации отходов, так как в таких домах существует канализация. Для жителей частного сектора этот вопрос стоит на первом месте при обустройстве своих владений.

Что такое сливная яма и зачем она нужна

Сливная яма – это один из самых эффективных и недорогих вариантов отвода канализационных стоков. Без организации сливной ямы не возможно комфортное проживание в любом частном доме. Существует множество вариантов изготовления конструкции. При желании, изготовить сливную яму можно самостоятельно. Существует несколько вариантов конструкции сливных ям:

  1. Герметичная яма. Этот вариант самый безопасный для экологии. Все канализационные стоки, попадая в яму, остаются в ней и выкачиваются впоследствии ассенизаторской машиной. Главный недостаток такого варианта это необходимость в откачке из нее отходов.
  2. Фильтрующая яма. Это сливная яма без дна. Законом такой вид ям запрещен. Все дело в том, что канализационные стоки впитываются в грунт и наносят большой вред окружающей среде. Если из-за такой ямы будет загрязнен источник воды, то организация такого вида ям напрямую может навредить жизни и деятельности человека.
  3. Двухкамерная яма. Это самый практичный вид сливной ямы. В такой яме две камеры. Одна из них герметичная, а вторая фильтрующая. Стоки сначала попадают в герметичную камеру, где твердые частицы опускаются на дно, а немного очищенная вода уходит в фильтрующую камеру. Из второй камеры вода уходит в почву.

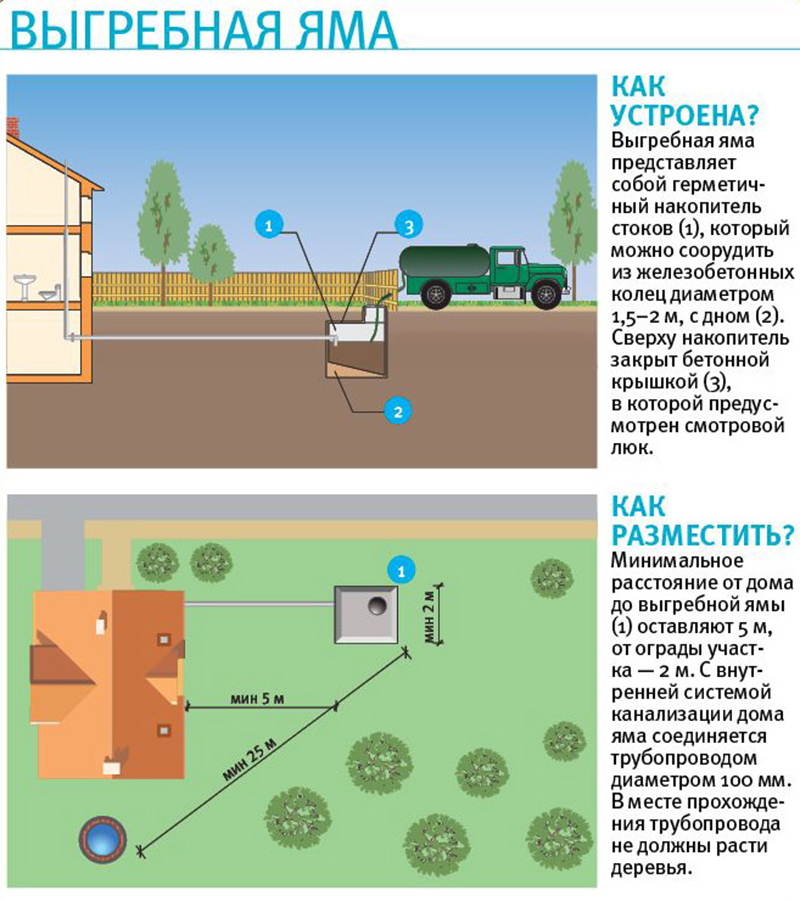

Выбираем место, учитывая требования СанПин

При выборе места для обустройства резервуара нужно обязательно учесть ряд правил и особенностей. От этого зависит насколько, будет эффективна канализация и удобна ли она будет в использовании.

На что нужно ориентироваться при выборе места для обустройства резервуара для канализационных стоков:

  • Важно определить глубину нахождения грунтовых вод. Если есть вероятность попадания канализационных стоков в грунтовые воды, то обустройство резервуара для канализационных стоков запрещено;
  • Если существует вероятность паводков, то категорически запрещено использовать резервуары с отверстиями для фильтрации в стенах сооружения, так как высока вероятность заражения окружающей среды в случае затопления;
  • К резервуару для стоков должна быть предусмотрена возможность подъезда техники, которая выкачивает из резервуара канализационные стоки;
  • Глубина ямы должна быть не более 3 м. Соблюдение этого условия необходимо для возможности выкачивания стоков. При большей глубине этот процесс сильно осложняется;
  • Стены резервуара нужно утеплить на глубину промерзания грунта. Сверху обязательно должна быть предусмотрена возможность установки крышки;
  • Запрещено располагать яму на склонах;
  • Запрещено обустраивать резервуар для канализационных стоков ближе, чем 5 м от жилого помещения и от забора соседей.

Способы возведения

При выборе нужно ориентироваться на условия местности и возможности владельца. Главным требованием, которое предъявляется к материалу изготовления ямы для сточных вод, является предотвращение попадания стоков в окружающую среду. Материал, используемый для устройства сливной ямы, должен выдерживать воздействие агрессивной среды, в качестве которой выступают стоки канализации. По этой причине использовать для устройства выгребной ямы металла или дерева не целесообразно.

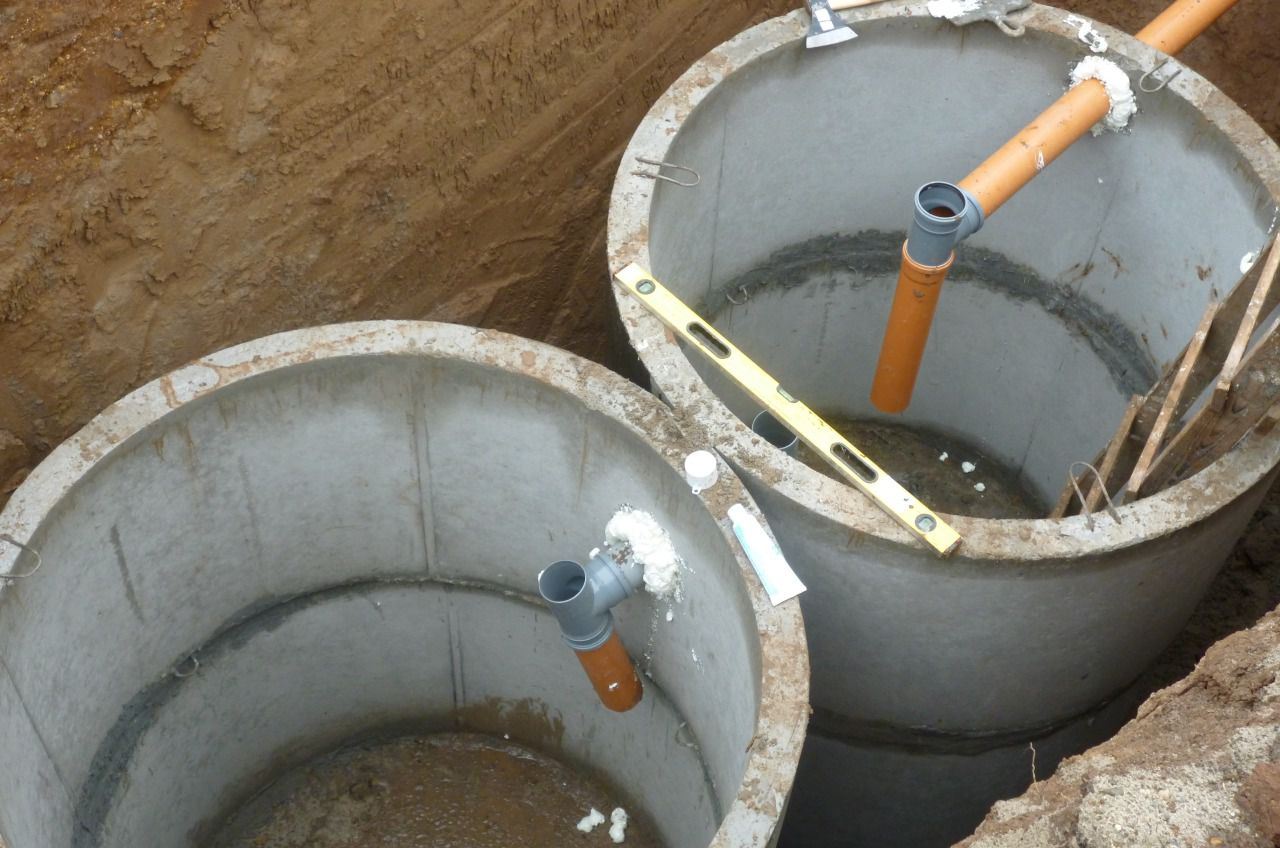

Ямы из бетонных колец

Наиболее трудоемким и тяжелым будет вариант с использованием бетонных колец. Для одной ямы стандартно хватает 2 -3 кольца. Размер кольца 1 м на 1,5 м и может вмещать в себя до 1,5 кв. м. Строительство из бетонных колец состоит из следующих этапов:

  1. Роется яма, размеры которой больше диаметра используемых колец на 80 см. Дно ямы нужно утрамбовать. После чего дно необходимо залить бетоном. Для упрощения можно использовать кольцо с уже существующим дном.
  2. Спустя 7 дней с момента заливания дна бетоном устанавливаются бетонные кольца. Места соединения колец нужно скрепить цементом и гидроизолировать жидким стеклом.
  3. Пустоту, появившуюся между наружной стороной колец и стенами ямы нужно заполнить оставшимся грунтом. Если в месте установки резервуара зимой достаточно низкая температура, то необходимо утеплить стенки конструкции. Укладку труб необходимо производить на глубину превышающую точку промерзания почвы.
  4. Последнее бетонное кольцо необходимо перекрыть армированной бетонной плитой с отверстием под крышку. Обязательно нужно устроить вентиляцию для вывода из резервуара метана и серного газа.
  5. На плите перекрытия устанавливается крышка. Она не даст распространиться запаху из ямы. Наверх всей конструкции насыпают грунт до уровня крышки.

Кирпичная яма

К плюсам использования кирпича для изготовления резервуара для канализационных стоков относятся долговечность использования и возможность ремонта конструкции.

Изготовление состоит из следующих этапов:

  1. Нужно рассчитать количество материала, которое понадобится для изготовления. Для правильности расчетов необходимо заранее подготовить план. Нужно посчитать количество кирпичей и количество рядов. Нужно высоту стены поделить на высоту кирпича. Важно не забывать учитывать толщину цемента в 6 мм. При строительстве резервуара для соединения кирпичей используют раствор цемента и песка в пропорции 1 к 4.
  2. Следующим этапом выкапывается котлован любой формы. Важно не забыть сразу подготовить траншею для прокладки труб канализации на глубину в 55 см. Дно необходимо залить раствором цемента на глубину в 10 см. Стены из кирпича штукатурятся и покрываются битумной мастикой. Сверху яму закрывают армированной стяжкой из железобетона. Послы высыхания стяжку необходимо накрыть любым гидроизолирующим материалом и засыпать грунтом.

Автомобильные покрышки

Главным плюсом такого варианта выгребной ямы является большой срок использования и низкая стоимость материала используемого для изготовления. Использовать такое сооружение можно свыше 3-х десятилетий. Чтобы проще было уложить покрышки, и для избегания скопления отходов необходимо обрезать покрышки с торца. Процесс обустройства ямы из покрышек состоит из следующих этапов:

  1. Определяется диаметр ямы. Ориентироваться нужно на размер покрышек.
  2. Выкапывается яма. Если копать самостоятельно, то процесс может затянуться на несколько суток.
  3. Обустраивается дно. Изготавливается отверстие на дне ямы для дренажа. С помощью трубы установленной в это отверстие будет задерживаться осадок.
  4. Дно ямы засыпается щебнем на 15 см в глубину и сверху 85 см песка.
  5. Шины устанавливаются друг на друга и закрепляются. В самой верхней покрышке с боку необходимо устроить отверстие для сливной трубы.
  6. Места соединения покрышек и трубы необходимо обработать герметиком.
  7. Засыпаются грунтом наружные стороны покрышек.
  8. Полученную яму необходимо закрыть сверху. В качестве крышки хорошо подойдут доски. Не лишним будет крышку из досок защитить рубероидом.

Яма из бочки

Очень распространенным вариантом для обустройства выгребной ямы является использование пластиковой бочки. Материал, из которого изготовлена бочка, долговечен и не подвержен гниению. Такая яма прослужит десятилетия.

Процесс обустройства достаточно прост, так как вес бочки небольшой. Особенностью использование пластиковой бочки является необходимость ее закрепления к любой тяжелой конструкции на дне ямы. Делается это для того чтобы бочка не сдвинулась. Яму под бочку необходимо подготовить с таким условием, чтобы расстояние между стеной бочки и землей было не менее 30 см. Дно ямы необходимо залить бетоном на 20 см. Бочка устанавливается на застывшее бетонное дно ямы. Для защиты от давления грунта в стены бочки можно возвести кирпичную кладку. Но это не является обязательной процедурой.

Без водосточных систем, закрепленных на крыше дома, обойтись невозможно, если не хочется, чтобы дождевые потоки, стекая с высоты кровли, разбрызгивались на стены и подмывали фундамент. Водослив с крыши своими руками можно собрать, приобретя готовые системы известных фирм, а можно сделать самостоятельно, например, их оцинкованного листа или даже из пластиковых канализационных труб.

Приобретая профессионально изготовленные и конструктивно продуманные комплекты, к ним можно подобрать все необходимые элементы — от мелких деталей крепежа до сложных углов и соединений.

Если же принято решение , то придется постараться и хорошенько продумать, из чего будут сделаны элементы этой системы и насколько они станут функциональны.

Из чего изготавливают водосточные системы


Самыми популярными материалами для изготовления водостоков в настоящее время являются специальные полимеры, которые спокойно выдерживает низкие и высокие температуры, а также их резкие перепады. Такие системы производятся компаниями, профильно занимающимися разработкой пластмассовых изделий для строительства и внешнего оформления зданий. Комплекты, профессионально изготовленных систем стоят достаточно дорого, и их в основном устанавливают на крыши респектабельных особняков и реже в — обычных домах частного сектора, хотя они способны преобразить любое строение.


Водостоки из оцинкованной стали — своеобразная «классика жанра»

С незапамятных времен системы водостоков делают из оцинкованного металла. Такие элементы обычно заказывают у мастеров-жестянщиков или приобретают в специализированных магазинах. Металлические водостоки более доступны по цене, и поэтому применяются чаще.Несмотря на низкую, по сравнению с другими системами, цену, и, возможно, не столь эстетичный вид, оцинкованные водостоки имеют свои положительные стороны, по которым они даже превосходят аналогичные комплекты, изготовленные из пластика или металлических сплавов. Основным недостатком систем из оцинковки можно назвать расхождение соединительных швов при перепадах температурных режимов. Впрочем, здесь многое зависит от мастерства жестянщика, который их изготавливает.

Стальные водостоки могут быть с нанесенным слоем высокостойкой полимерной краски. Это существенно улучшает их декоративные характеристики и придает дополнительную защиту от коррозии.


Практически «вечные» водостоки из сплава цинк-титан

Водосточные системы делают также из металлического сплава, называемого цинк-титан, которые на завершающем этапе производства также покрывают полимерными красками. Содержание чистого цинка в сплаве доходит до 98 – 99% — гарантия коррозионной стойкости, добавка титана — это условие прочности изделий, а совсем небольшие включения алюминия и меди придают этому материалу высокую пластичность при его обработке.

Выглядят такие водосточные системы так же эстетично, как и пластиковые, но отличаются более высокой надежностью , так как лучше выдерживают влияние внешней среды. К их внешним недостаткам, при некачественном покрытии, относится возможное отслоение полимерного покрытия, поэтому , остановившись на этом варианте, лучше приобретать комплекты проверенного производителя, пользующегося устойчивым авторитетом.

Все перечисленные материалы хорошо подходят для водостоков — они легко обрабатываются, монтируются и аккуратно смотрятся, органично сливаясь с экстерьером здания и становясь при этом и необходимой функциональной деталью строения, и важным дополнением к его дизайнерскому оформлению.

Основные элементы системы водостока

Если водостоки приобретаются в магазине, не придется задумываться, как и из чего сделать один из элементов системы — производитель уже продумал все нюансы конструкции крыши. Измерив и уточнив в се параметры на собственном дому, можно купить все необходимые детали.

Несмотря на разнообразие вариантов водосточных систем, они все имеют примерно общее строение и состоят из сходных конструктивных деталей:


1. Желоб - основная часть водостока, которая собирает стекающую со скатов кровли воду. Обычно желоба изготавливают длиной до 4 метров.

2. Крюки-кронштейны, на которые укладывают желоб . Пластиковые кронштейны обычно используются для систем, также изготовленных из полимеров.

3. Заглушка для края желоба для правой и левой стороны.

4. Воронки, устанавливаемые по краям желобов.

5. Центральная воронка, закрепляемая с помощью клея или же с применением пазов и уплотнителей (5а).

6. Соединительная деталь (муфта) для желоба . Также может монтироваться на клей или же продуманным пазовым соединением с применением уплотнительных прокладок (6а)..

7. Универсальный соединительный угол в 90º внешний и внутренний (7а).

8. Труба водосточная с соединительной муфтой

9. Хомут винтовой, стягивающий муфтовое соединение труб и других элементов.

10. Тройник, обеспечивающий соединение двух водосточных труб.

11. Переходная муфта – используется при необходимости соединений труб различного диаметра.

12 и 13. Отводы (колена) для соединения водосточных труб. Обычно имеют угол в.60 ÷ 70º — разные производители могут применять свои собственные стандарты. Понятно, что в одной системе должны быть элементы с одинаковыми значениями угла.

14. Отвод оконечный с углом 45 º — для направления сточной воды в дождеприемник ливневой канализации. Эту деталь иначе еще называют отмётом.

15. Крючок-кронштейн, изготовленный из металла.

Кроме представленных элементов, для некоторых водосточных систем вместо кронштейнов в комплект вх одит карнизная планка, которая является дополнительным держателем кронштейнов или даже сама выполняет их функцию.


Прежде чем идти в магазин, нужно составить чертеж края крыши со всеми поворотами и выступами, измерив при этом углы. Рисунок с подробными параметрами водостока нужно предоставить специалисту, который должен помочь подобрать все необходимые элементы для полного комплекта.

Видео: пример монтажа готовой водосточной системы GAMRAT

Цены на водосточные системы

Водосточные системы

Самостоятельное изготовление элементов водостока

1. Если будет устанавливаться система, изготовленная из оцинкованного металла, то, в целях экономии, желоба можно изготовить самостоятельно, так как листы материала стоят гораздо дешевле готовых элементов.

Из оцинкованной стали можно сделать полукруглый или квадратный желоб , но традиционной все-таки считается полукруглая форма.


Тонкому листу металла легко придать форму по трубе нужного диаметра, сделав специальные загибы на краях, для того, чтобы они надежно держались на креплениях-кронштейнах.

Если получится сделать желоб для водостока, то и кронштейны сделать также не составит т руда. Их полукруг должен иметь немного больший радиус, так как желоб должен легко помещаться и закрепляться в кронштейне.


Несложно сделать из оцинкованного металла и коробчатый желоб . Его форма выводится по деревянному бруску нужного размера. Одна из сторон делается немного больше и отгибается в сторону, для того чтобы стекающая вода попадала в нужное место. Затем, его края загибаются особым образом.


2. Если требуется сделать водосток только на прямой участок к рыши, то желоб можно сделать и из пластиковых канализационных труб. Такие желоба обойдутся, в ценовом отношении, почти даром, так как из одной трубы получается сразу два желоба .

  • Труба в начале и конце фиксируется на двух досках с помощью саморезов, в верхней ее части, ровно напротив нижних точек фиксации, не до конца вкручиваются еще по одному саморезу. На их выступающие части натягивается тонкая веревка , по ней отмечается ровная линия. По этой разметке с помощью шлифмашинки труба разрезается от начала до конца.
  • Затем трубу переворачивают и повторяют процесс. Таким образом, получается две половинки, которые и послужат желобами. При сборке отдельные части можно скрутить саморезами изнутри. Используя канализационные трубы, из этой же системы можно взять и угловые детали, также распилив их вдоль.

Видео: изготовление водосточных желобов из пластиковой канализационной трубы

Конечно же, самодельные детали не будут иметь такого эффектного вида, как профессионально изготовленные, но зато на этом можно сэкономить приличную сумму.

3. При желании , можно подобрать и другие составляющие, чтобы собрать весь комплекс, так как в настоящее время можно найти много подходящих материалов, которые послужат заготовками. Единственные детали, которые все-таки придется заказать или купить — это воронки. Самостоятельно изготовить их, не имея опыта жестяных работ, достаточно затруднительно.

Монтаж водосточной системы

Монтаж системы производится по-разному, в зависимости от выбранных креплений и периода установки.


Оптимальным считается монтаж на крайнюю перекладину или стропило скатной крыши до настила и закрепления кровельного покрытия.


На представленной схеме хорошо видно, как закрепляются кронштейны и закрываются карнизной планкой. В этом случае она является своеобразным щитом для софита, защищающим его от прямого попадания влаги.

В других случаях карнизная планка выполняется из доски, и если кронштейны не закреплены перед укладкой кровли, то они крепятся на нее .

Иногда крепления для желобов закрепляются на нижней части ската прямо на кровлю, но это не совсем правильный вариант.

Куда бы ни закреплялись кронштейны для желобов, их расположение необходимо рассчитывать таким образом, чтобы вода, текущая с крыши большим потоком, попадала именно в этот канал, а не проливалась дальше него .

Этот параметр зависит от того насколько выступает край кровли. Если он выходит на достаточно большое расстояние, иногда есть смысл пр именить вариант кр епления, устанавливаемого на саму кровлю.

Видео: пример расчета и монтажа водосточной системы дома

Итак, приобретя или изготовив подходящую систему водостока, можно приступать к ее монтажу.

1. Первым шагом идет процесс установки кронштейнов-держателей сточного желоба .

Их фиксируют на расстоянии в 550 — 600 мм друг от друга, с небольшим уклоном в сторону слива. Кронштейны должны быть закреплены таким образом, чтобы свес кровли находил на желоб на 1/3 размера полукруга, а 2/3 желоба будут «ловить» воду с крыши.


Если кронштейны будут зафиксированы на деревянной карнизной планке, то для того, чтобы наглядно увидеть уклон и линию закрепления, проводят следующие действия:

— Сначала устанавливают кронштейн, который будет поддерживать самый высокий край желоба , учитывая все правила и рекомендации.

— Следующим шагом идет закрепление последнего кронштейна в ряду. Его закрепляют с уклоном в 4— 5 мм на один погонный метр. Неправильно рассчитанная и установленная система не будет работать эффективно, а со временем в ней обязательно появятся протечки.

— Затем, кронштейны фиксируются в отмеченных местах. Таким образом будет соблюден требуемый общий уклон водосточного желоба

  • Укладывается и собирается желоб , а на поднятый его край устанавливается заглушка.

  • Если в конце и в середине желоба будет устанавливаться воронка, и для нее необходимо сделать отверстие, соответствующего размеру воронки, затем ее устанавливают на желоб и фиксируют.

  • Дополнительная серединная воронка устанавливается в том случае, если длина стороны дома превышает 12 метров. Если же она короче, то достаточно установить этот элемент т олько в конце желоба , в нижней его части.
  • Фиксация желоба происходит с помощью надевания паза на его краю на выступ кронштейна.
  • Если устанавливается готовая водосточная система, то отдельные части желоба скрепляются между собой специальными соединительными деталями, в которых предусмотрено точное сопряжение и соответствующее уплотнение. Если же система сделана самостоятельно, то желоба укладываются внахлест и скручиваются саморезами. Нелишним в этом случае также предусмотреть тонкую уплотнительную прокладку, например, из резиновой полоски.
  • Когда сточный канал уложен и в него установлены воронки, к ним монтируются сточные трубы и колена-отводы, которые в соединениях стягиваются хомутами. К стене водосточные трубы крепятся хомутами. Использование отводов позволит расположить трубы вдоль стены, чтобы стойки хомутов не были слишком выпирающими.

  • Если вода с крыши будет уходить в грунт, то сточная труба, закрепленная к стене, должна заканчиваться на 300 — 350 мм от поверхности земли.
  • Если для сбора и отведения дождевой или талой воды вокруг дома устроена ливневая канализация, то трубу с крыши иногда соединяют непосредственно с ней или же размещают обрез водосточной трубы с отмётом прямо над отверстием дождеприемника или водосборным лотком.

Узнайте, как сделать различными системами, из нашей новой статьи.

То, про что многие забывают или попросту не знают. Весьма желательно установить на желоба защитную сетку, которая не позволит собираться на его дне крупному му сору и палым листьям. В готовых системах она обычно предусмотрена в виде полосы, которая крепится на края желоба .


Для самодельной системы можно приобрести сетку метражом, и уложить в желоб , свернув в рулон, который скрепляется специальными пластиковыми хомутами.


Можно изготовить такой «фильтр» и самостоятельно, свернув сетку в трубку по диаметру водостока

Видео: важный элемент системы водостока — сетка для защиты от крупного мусора

Какая бы система водослива ни была установлена на крыше дома, она нуждается в периодическом контроле и регулярной профилактической очистке. Даже если на желоб установлена сетка, ее нужно иногда промывать, так как к роме крупных фрагментов с крыши в стоки попадает большое количество пыли и грязи, а сами размокшие опавшие листья, попавшие на сетку, не всегда сдуваются ветром. Если же сливная система будет засорена, вся скапливающаяся в ней вода вместе с грязью однажды окажется на стенах дома.

Принимаясь за монтаж готовой системы или за самостоятельное изготовление водостока, нужно правильно рассчитать все параметры и уклоны, сделать чертеж и, конечно же, оценить свои силы по выполнению этой работы. Если нет уверенности, что она будет сделана с должным качеством, лучше обратиться за помощью к специалистам.

Перед тем как начать монтаж канализации на даче, надо определиться, какой именно будет схема водоотведения и фильтрации. Существуют несколько технических моментов, которые должны присутствовать в каждой системе:

  1. Расстояние от приемного колодца до водяных скважин должно быть согласно СНиП.
  2. Диаметр трубопровода, по которому будет производиться отток нечистот, должен соответствовать количеству сантехнических приборов и примерному КПД.
  3. Глубина внешней траншеи не может быть выше слоя промерзания грунта.
  4. Обязательно наличие герметичного колодца или септика для водоотведения.
  • Фильтрационный септик с отсеком для отстоя густой фракции. Это передовая технология, основной принцип работы которой заключается в сепарации нечистот, которые попадают в коллектор, и деление их по фракциям. В результате прохода через несколько фильтрационных камер жидкость очищается до безопасного с точки зрения санитарных норм состояния.
  • Локальное очистное сооружение. Фактически это мини-очистные, в основе которых – использование для очищения воды.
  • С использованием емкости в качестве выгребной ямы.

Дачный слив бывает раздельный и общим


Первый случай – это когда стоки из разных сантехнических приборов приходят в разные емкости для отстоя и фильтрации. К тому же раздельной формой считается отдельная доставка воды с уличных ливне-сборников и внутренней сети.


Общая система сбора нечистот и водоотведения заключается в прокладывании единой магистрали как для внутридомовых приборов, так и для сбора воды на улице.

Круглогодичное проживание и летнее

Если на даче зимой никто не проживает, значит, достаточно собрать систему летней канализации. В этом случае не нужно прокапывать глубокую траншею и укладывать трубопровод большего диаметра.

Выпуск из дома тоже не надо монтировать по самому дну фундамента. Выход делают прямо с верхней точки сантехнического прибора. Простая схема сбора летней канализации на фото:


Что касается коллектора, в который будет сливаться вода, то он все равно должен быть герметичным и надежно установленным. Не нужно монтировать септик, прекрасно подойдет обычная сливная яма. В конце летнего сезона ее придется просто откачать и законсервировать на зимнее время.

При круглогодичном проживании в частном доме придется немного усложнить задачу. Чтобы пользоваться водой и туалетом в холодное время, необходимо обеспечить хорошее наружной канализации. К тому же есть еще некоторые сложности при монтаже. Это и глубина, на которую закапывают наружные участки водопровода, и его изоляция, и многие другие факторы.

Нормы расстояния очистных сооружений на участке

Согласно СНиП, очистные сооружения и ямы должны располагаться на значительном , водоносной скважины и других инженерных объектов.

  • От жилого строения – не менее 5 м до септика, ЛОС, выгребной ямы, чтобы избежать попадания неприятного запаха в помещение. А также заранее предупредить возможные плачевные последствия влияния влажной среды на основание дома.
  • До скважины с водой – 30-50 м. Конечно, очень сложно соблюдать это правило, так как размеры участков весьма ограничены. Максимально удалить септик от водопровода все-таки нужно, на сколько это позволит техническая возможность.
  • До границ соседнего участка – минимально 2 м.
  • От коллектора до растений и деревьев – расположение 2-4 м, если корни дерева большие.

Материалы и инструменты

  • Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
  • Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
  • Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
  • Песок или мелкий ПГС для фиксации трубопровода в траншее.
  • Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

Основным сегментом системы водостока является труба, вот основные ее варианты:

  1. ПВХ рыжего цвета выпускаются различных размеров.
  2. Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
  3. Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
  4. Полипропиленовые серого цвета (пластиковые).

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.


Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

Согласно СНиП, канализация укладывается по уклону, соответствующему диаметру трубы. Для диаметра 40-50 мм крен равен 3 см на метр, 85-100 мм – 2 см на 1 м, и для 150 мм будет 0,8 см на 1 м.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.


Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

Важно: защитный слой песка должен быть не менее 30 сантиметров по всей длине траншеи.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

  1. Минеральная вата.
  2. Стекловолоконная ткань.
  3. Пенополистирольная скорлупа.
  4. Крупные древесные опилки и рубероид.


Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в . Чтобы этого избежать, на сбросную трубу устанавливают .

Еще одно решение данной проблемы – вывести сбросную трубу из септика поверху в ближайший овраг, так как вода выходит практически чистая, и это не навредит окружающей среде.

Подключение трубопровода – трудоемкий процесс, вам понадобятся:

  • фитинги, тройники и муфты;
  • болгарка, чтобы отрезать некоторые участки;
  • строительный уровень;
  • перфоратор и шуруповерт;
  • специальные кронштейны – крепить трубы.

Что бы самостоятельно подвести систему водоотведения к раковине, ванной или душевой кабине, потребуется труба диаметром 50 мм, для унитаза размер составит 100 мм. Если санузел имеется и на первом, и на втором этажах, то наверх протягивают сотку, независимо от того какие приборы там будут стоять.

Разводка внутренней части


Подробно про основные этапы:

  1. Сначала нужно определиться, где и какие приборы будут установлены. В зависимости от их количества и назначения выбирают диаметр .
  2. Разметка внутренней магистрали. По стене или по полу размечается направление нитки от низшей точки к высшей. Производят замеры кусков для сборки.
  3. Перед тем как начать собирать, устанавливают кронштейны, в которые затем будут вставлены трубы.
  4. Непосредственно сборка трубопровода путем присоединения их друг к другу холостым концом в раструб. Перед тем как их вставлять, резинки обильно смазывают моторным маслом. Во время сборки желательно использовать отвод в 45 градусов, а не в 90, так как угол поворота у первого гораздо мягче. Для присоединения приборов используют прямые и косые тройники. Следует помнить, что канализационная труба не статична: то сужается, то расширяется. Поэтому на вертикальном участке обязательно устанавливается компенсатор. Также через каждые 5 метров на проблемных местах и поворотах нужно проложить прочистные ревизии. Это специальные фитинги с откручиваемой крышкой, через которые осуществляется чистка заторов.
  5. Обязательным условием надежной работы слива является его проверка после монтажа. Проверить стыки можно при помощи пролива всей системы. Собрав все коленья и тройники, в последний вставляют шланг и подают воду под небольшим давлением. Если все сделано правильно, то стыки останутся сухими, а вся вода уйдет во внешнюю часть линии (водосток).

Важно: уклон внутренней канализации немного больше, чем у внешней. Для трубы диаметром 50 мм он составляет 3 см на один метр, а для 100 мм – 1,5-2 см.

Чтобы в частном доме проработала положенный ей срок, нужно в первую очередь правильно ее смонтировать. В этом заключается 80 процентов успеха. Но и после запуска необходимо должным образом следить за системой.

  1. Изначально правильно организовать и рассчитать объем стоков.
  2. Вовремя откачивать выгребную яму. И не только жидкую фракцию, но и осадок на дне колодцев.
  3. Следить за тем, чтобы в трубу не попадали посторонние предметы, которые могут привести к засору. Например, мелкие детали детских игрушек, тряпки и прочее.
  4. Своевременно проводить внешний осмотр септиков и ям с целью проверки их герметичности.

Полезное видео

Практические работы:

Общий принцип:

К сожалению, не везде есть централизованная канализация и люди вынуждены оборудовать на своих участках уличные туалеты.

В тёплое время года на улицу сходить не составит труда, но в холодное время года выходить на холод лишний раз совсем не хочется.

И поэтому многие люди задумываются об оборудовании на участке сливной ямы. Рассмотрим тему сливной ямы в частном доме в этой статье.

Чтобы обеспечить обустройство сливной ямы, лучше нанять профессиональных рабочих, но вы её можете оборудовать самостоятельно.

Расчет объема

Оборудование сливной ямы считается дешёвым и простым способом для того, чтобы обеспечить частные дома .

Чтобы сделать расчёт необходимого объёма сливной ямы, необходимо умножить количество человек, которые будут жить в доме, на 1,2 м3. Приведём пример: если в вашей семье пять человек, то объём сливной ямы будет не меньше двух с половиной метров в кубе.

Виды и назначение

Сливные ямы бывают разных видов:

  1. Фекальная . Яма, название которой говорит само за себя, то есть эта яма предназначена для стока вод с унитаза или туалета, который расположен на участке.
  2. Сточная . Она предназначена для , то есть слив с бань, душевых, умывальников.
  3. Совмещённая. Яма предназначена для стока как фекальных масс, так и хозяйственных вод.

В сельской местности лучше обустроить две ямы: фекальную и сточную.

Как оборудовать сливную яму в частном доме

Определяем размеры

Глубина

Для начала узнайте уровень грунтовых вод на вашем участке. Уровень можно проверить самостоятельно, а проверить можно при помощи колодца, если он у вас расположен неподалёку.

Если грунтовые воды находятся на глубине 6-8 метров, то яму для слива отходов необходимо делать на уровне 2-2,5 метров.

Длина, ширина

В том случае, если грунтовые воды находятся близко к поверхности, пластиковую ёмкость нельзя размещать под землю. В таком случае делают герметичный бетонный колодец и в него помещают пластиковую ёмкость, но данный способ будет дороже стоить.

Чтобы яма из пластика хорошо работала долго, то яма под нее должна быть вырыта так, чтобы от стенок до ёмкости было расстояние равное 30 см.

Ёмкость устанавливают строго горизонтально. Важно чтобы у бака была вентиляционная труба, в противном случае будет опасность взрыва бака, так как при разложении органические отходы выделяют газ метан.

Сливная яма имеет свои положительные и отрицательные качества, но её наличие выводит загородную жизнь и жизнь в частном доме на другой уровень. По этой причине люди всё чаще и чаще делают на своих участках выгребные ямы, разной конструкции.

Желаем удачи в начинаниях!

Канализация в загородном или сельском доме в настоящее время, уже не является исключением, а скорее правилом, поэтому устройство такого блага цивилизации привлекает все большее внимание владельцев частных домов.

Сливная яма – неотъемлемая часть любой канализации и соорудить ее можно своими руками совсем недорого, используя для этой цели подручные материалы.

Об изготовлении сливной ямы своими руками и пойдет речь в нашей статье.

С чего начать строительство

Прежде, чем начать строительство, необходимо разработать план

Прежде чем приступить к строительству системы слива, необходимо набросать план на листе бумаги с соблюдением масштаба и учитывая следующие требования:

  1. Расстояние до фундамента дома или другого сооружения, не ближе 5 м.
  2. Расстояние до водяного колодца, погреба или скважины, не меньше 20 м, а лучше 30 м.
  3. Расстояние до границы участка не ближе 1 м, и то если за границей вашего участка, нет соседского водозабора.
  4. Есть удобный подъезд для ассенизаторской машины, так как время от времени стоки придется откачивать.

Обратите свое внимание: перечисленные выше требования это требования по СанПину, но их необходимо уточнять в местном санитарном надзоре, так как в каждом регионе, могут быть добавлены свои нюансы.

Определяемся с типом слива

Необходимо определиться с типом слива

Прежде чем начинать строительство сливной ямы, необходимо определиться с типом слива. Тип сливной ямы зависит от ее конструкции и бывает:

  1. Накопительный.
  2. Фильтрующий.

Накопительный тип , как понятно из названия, служит для сбора стоков, с последующей откачкой. То есть весь объем стоков, периодически откачивается спецтранспортом и вывозится на утилизацию.

Устройство такого типа проще и соответственно дешевле, но если в доме постоянно проживают 4 и более человек, то эксплуатация обойдется довольно дорого, так как очищать яму придется достаточно часто, а это услуга платная.

Фильтрующий тип сложнее в строительстве, из-за того, что придется делать фильтрующую систему, но тогда большая часть стоков будет уходить в землю, а откачка будет производиться гораздо реже. Поэтому эксплуатация такого слива будет обходиться дешевле.

Для накопительного типа необходимо строительство герметичного колодца, сделать такой колодец можно из различных материалов:

  • бетонных колец;
  • кирпича;
  • пластиковой или металлической емкости.

В бетонном или кирпичном колодце необходимо забетонировать дно и герметизировать швы, это работа сложная и дорогостоящая, да и сами бетонные кольца стоят дорого.

Кроме этого, для установки колец необходим подъемный кран, за использование которого тоже придется платить. Кирпичный, несколько дешевле, но качественная кладка и особенно герметизация стенок под силу лишь специалисту, поэтому эти варианты нами не рассматриваются.

Гораздо проще сделать колодец из пластиковой или металлической емкости нужно только определиться с объемом. Его обычно берут кратным обслуживающей машине, 4, 6, 8 кубов и учитывают число проживающих в доме.

Этапы

Сливную яму из готовой емкости, вполне доступно сделать своими руками для этого потребуется лишь желание и старание. Разберем подробнее этапы строительства.

  1. Готовим котлован

    2. Размечаем место для ямы под емкость. Размеры ямы должны быть больше емкости на 15–20 см, а глубина такой, чтобы от верха емкости до поверхности земли было не менее 1 метра.

    Помещаем емкость в котлован, если она изготовлена из пластика, это можно сделать без помощи дополнительной техники, а используя тросы.

    Установив емкость в котлован, необходимо убедиться, что от ее верха до поверхности земли высота не менее 1 метра. Если толщина грунта над емкостью меньше 1 метра, то необходимо, перед засыпкой, сделать теплоизоляцию любым утеплителем толщиной 100-150 мм.

  2. Копаем траншею

    3. Начинаем копать траншею от дома к котловану, глубина траншеи около дома может быть 0,5–0,7 м и иметь уклон в сторону ямы. Этот уклон должен быть в пределах 2–3 см на метр длины траншеи.

    Возьмите на заметку: уклон необходимо выдержать именно в этих пределах, потому что при меньшем уклоне сток ухудшается, особенно твердых частиц, а при большем уклоне жидкая часть стекает быстрее, чем движется твердая фракция и постепенно трубы забьются.

  3. Укладка трубопровода

    4. Приспособление для контроля уклона трубопровода

    На дно траншеи насыпают песчаную подушку 20-25 см, на нее укладывается трубопровод, контролируя его уклон. Для контроля уклона трубопровода используется специальное приспособление, оно состоит из строительного уровня, который ставят на специально изготовленную рейку длиной 1 м и толщиной один конец 3 см, а другой 5.

    Эту рейку с уровнем ставят на трубопровод и подсыпая или наоборот убирая из-под трубы песок, добиваются нулевого показания на шкале уровня.

  4. Засыпка

    5. Сначала аккуратно, вручную присыпаем трубопровод на 20-30 см, слегка утрамбовываем, окончательную засыпку, если есть возможность, можно продолжить бульдозером, а можно и вручную. Закончив с засыпкой и выравниванием можно приступать к эксплуатации системы.

    Как уже говорилось вначале, эксплуатация этой системы довольно накладна, поэтому ее можно усовершенствовать, построив фильтрующий колодец, куда будет стекать осветленная вода, а твердая фракция накапливаться в накопительном колодце. В этом случае откачивать придется в несколько раз реже, один-два раза в год.

Сливную яму на дачном участке можно усовершенствовать

Итак, наша система будет состоять из двух частей:

  1. Накопительная сливная яма из готовой емкости, которую мы уже соорудили.
  2. Фильтрующий колодец, строительство которого мы сейчас рассмотрим.

Фильтровальный колодец не должен быть герметичным, наоборот, через отверстия в нем вода будет уходить в грунт.

Изготовить его можно из кирпича, металлической трубы, а проще всего использовать старые автомобильные или тракторные покрышки. Долговечность такого колодца, изготовленного из покрышек не менее 12–15 лет.

Для изготовления такого колодца необходимо:

  1. Подготовить шины. Необязательно выбирать их одного размера, главное, чтобы они не проваливались одна в другую. Их количество будет зависеть от высоты колодца и толщины шин. Например, если берем шины от комбайна «Дон», их достаточно и 3 штук.
  2. Готовим яму диаметром на 0,5 м больше, чем шины.
  3. Засыпаем на дно ямы 30-40 см песка, потом 30-40 щебня, тщательно выравниваем и утрамбовываем.
  4. Кладем шины одну на другую, и аккуратно засыпаем зазор, между стенками ямы и покрышками грунтом, утрамбовывая, его.

    5. Совет строителя: фильтрующий колодец должен быть заглублен на 0,5-0,7 м глубже накопителя. Трубопровод в накопитель врезается на уровне ¾ от его дна, а в фильтрующий колодец входит как можно выше, но это необязательно.

  5. Для врезки трубопровода в одной из шин, чем выше тем лучше, вырезаем отверстие по диаметру трубы. Укладываем, не забывая про уклон, трубу и аккуратно засыпаем грунт.
  6. Делаем крышку на колодец из металла или дерева.

Наша индивидуальная сливная система готова.

Оказывается, сделать сливную яму своими руками не составит большого труда, необходимо лишь соблюдать эти не хитрые правила. Это позволит вам сэкономить значительную сумму.

Создание системы канализации в частном доме, качественно изменит условия проживания в нем, приблизив по комфорту к городской квартире, а соблюдение норм СанПина, убережет природу от загрязнения и вас от штрафов.

Подробную видео-инструкцию о том, как в частном доме построить своими руками сливную яму, можно здесь:
