Наличие в стоках большого количества жиров и масел может нанести вред канализационной системе. Во избежание этого были разработаны специальные устройства – сепараторы жира, получившие название – жироуловители. Рассмотрим их принцип работы, типовое устройство и особенности эксплуатации. В завершении статьи будет рассказано, как сделать для дома или квартиры простейший бытовой жироудалитель под кухонную мойку или раковину.

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Обозначения:

А – установленный на входе патрубок;
В – перегородка, играет роль гасителя потока;
С – первая сепарационная перегородка;
D – сепарационная камера;
Е – вторая сепарационная перегородка;
F – отсек отстаивания;
G – выходной распределительный отсек;
H – патрубок для отвода очищенных стоков;
I – уплотнитель, обеспечивающий герметичность конструкции;
J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Обозначения:

А – подвод стоков в бак;
В – осадок из тяжелых загрязнений;
С – скопившийся на поверхности воды жир;
D – сепарационные перегородки;
Е – линия уровня воды;
F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

необходима ручная очистка и последующая утилизация жира;
в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

небольшой вес, что существенно упрощает монтаж и обслуживание;
длительный срок эксплуатации (не менее 30 лет);
безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам. Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения.

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

длительный срок службы;
высокие гигиенические свойства;
презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

Установка

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

под раковиной или мойкой;
в подвале;
в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
Устанавливаем сепаратор на выбранное место.
Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Как делать очистку жироуловителя?

Бытовые устройства, установленные внутри дома, очищаются ручным способом. Для этой цели сепараторы комплектуются специальной лопаткой. Процесс этот довольно простой, не занимает много времени, но несколько неприятный. Алгоритм действий следующий:

Открываем верхнюю крышку.
Собираем лопаткой скопившийся жир. Следует заметить, что отходы жиров при разгрузке жироуловителей подлежат обязательной утилизации, но эти нормы на бытовые устройства пока не распространяются.
Проверяем патрубки и, если необходимо, удаляем из них скопившиеся крупные частицы.
Удаляем со дна скопившийся осадок. Чистить можно с использованием любого моющего средства.
Промываем систему горячей водой, позволит удалить из труб частицы жира и масла, способные привести к засорению.
Закрываем крышку и продолжаем дальнейшую эксплуатацию сепаратора.

Для откачки скопления жиров с уличного сепаратора потребуется привлечение спецтехники.

Чистка должна проводиться регулярно, в противном случае велика вероятность засора системы.

Как сделать жироуловитель под мойку своими руками?

Имея небольшой запас времени и терпения, несложно сделать из подручных материалов самодельный простой сепаратор для мойки на кухне. В данном случае можно обойтись без чертежей. Для изготовления нам понадобится:

пластиковый ящик с крышкой, объемом около 40 литров;
тройник и колено ПЭТ Ø 50 мм;
труба Ø 100 мм (ее длина должна быть примерно 2/3 от высоты корпуса);
патрубок Ø 50 мм (такой же длины) у него должно быт монтажное расширение и резиновая манжета.

Из инструментов и расходников следует приготовить:

лобзик (лучше электрический);
герметик;
наждачную бумагу;
резиновую уплотнительную ленту на клеевой основе.

Когда все готово, приступаем к процессу изготовления, действуем по следующему алгоритму:

На противоположных торцах ящика делаем отверстия Ø50 мм. От верхнего края ящика до отверстий должно быть примерно 50 мм. Не забываем почистить края наждачной бумагой.
Устанавливаем под одним из отверстий торцом трубу Ø 100 мм и приклеиваем ее таким образом, чтобы ее нижний край не доставал до дна ящика примерно 30-40 мм.
Как только клей высохнет, устанавливаем патрубок Ø 50 мм, внутрь ранее приклеенной трубы. При этом нижний край патрубка должен быть выше нижнего края трубы примерно на 50 мм.
К верхнему концу патрубка подключаем тройник, один его свободный конец заводим в отверстие, второй будет направлен вверх, и играть роль вентиляции.
Производим монтаж вводного колена.
Все щели и места соединений замазываем силиконовым герметиком.
В местах соединения крышки и короба наклеиваем уплотнительную ленту.
Закрываем крышку, ждем пока застынет силиконовый герметик, после этого можем подключать жироуловитель.

Бережное отношение к сантехнике вообще и к канализационной разводке в частности является залогом ее долгой и надежной эксплуатации. Не секрет, что жировые отложения это главная причина засоров любой подобной системы. На западе бытовой жироуловитель под мойку устанавливается практически в каждом доме, для нашей необъятной родины это пока еще новинка. В данной статье я подробно расскажу о том, что это за «зверь», для чего он нужен, как его выбрать и установить. А также поведаю о собственном опыте создания жироуловителя своими руками.

Купить качественные жироловки можно !

Что такое жироуловитель и зачем он нужен

Коль жир является главной причиной засоров канализации, значит, если его отделить от воды еще до попадания в канализацию, то и засоры подобного рода практически исчезнут . Очистка стоков от жира только на первый взгляд кажется сложным, высокотехнологичным процессом, на самом деле все довольно просто.

Все мы когда-то проходили школьный курс физики, в котором учителя нам подробно рассказывали о том, что масла, а также растительные и животные жиры гораздо легче воды. Следовательно, они будут всегда скапливаться на поверхности, а значит, их можно собрать и удалить. Этот принцип и заложен в основу данного агрегата.

Разделение целого на составляющие в технической терминологии именуют сепарацией. Поэтому в профессиональной литературе жироулавливатели канализационные нередко значатся как сепараторы.

Как работает канализационный сепаратор

Подобные агрегаты выпускает много отечественных и зарубежных производителей, естественно каждая компания пытается внести в конструкцию что-то свое. Сейчас нет смысла рассказывать обо всех характеристиках, для этого есть консультанты в магазине.

Я же расскажу о принципе работы канализационного сепаратора:

Начнем с того, что канализационный сепаратор представляет собой емкость с плотно закрывающейся крышкой, в одну часть которой поступает грязная вода из раковины или посудомоечной машины, а из другой части вытекает уже очищенная;
Принцип работы такого фильтра прост: внутри емкость имеет два или более сообщающихся сектора, которые между собой разделены перегородками;
Перегородка первого сектора, в который попадает грязная вода, как правило, граничит с крышкой, но вниз опускается не до конца. Между дном и перегородкой обязательно есть зазор для перетекания воды. Этот сектор предназначен для первичного сбора жиров;

Дальше на небольшом расстоянии от первой, устанавливается еще одна такая же перегородка. Это сектор вторичной очистки, он нужен для того чтобы отделить те жиры, которые не всплыли в первом секторе. В теории, без второй очистной камеры можно обойтись, но большинство производителей и домашних мастеров предпочитают ее устанавливать, ведь при минимуме финансовых затрат, уровень очистки увеличивается в разы;
Следующая перегородка поднимается от дна аппарата и несколько сантиметров не доходит до водяного зеркала, то есть она полностью находится под водой. Я думаю, вы понимаете, что раз уж все сектора сообщающиеся, то и уровень воды в них будет одинаковым. Эта преграда нужна, чтобы тяжелый мусор по дну не попадал в сектор забора чистой воды;
Из крайнего сектора очищенная от жиров и мусора вода уже попадает в канализацию;

Здесь есть несколько тонкостей, они учитываются абсолютно во всех подобных аппаратах, вне зависимости от их размеров и внутреннего наполнения:
- Вводная труба (та по которой грязная вода поступает в аппарат) обязательно оборудуется отбойником для того, чтобы погасить большой напор при сбросе. В самом простом варианте ставят колено и опускают трубу вниз, под воду;

- Вводная труба и труба слива в канализацию не должны находиться на одном уровне. Слив всегда минимум на 30 – 50 мм монтируется ниже ввода;
- Труба слива в канализацию оборудуется коленом и опускается под воду, минимум на 2/3 от уровня наполнения резервуара. Это делается для того, чтобы зеркало воды в крайней камере, на котором могут еще оставаться частицы жира, гарантировано изолировать от стока;
- В большинстве моделей сливная труба не цельная, точнее вместо одной изогнутой трубы с коленом, устанавливается тройник, в котором одна часть на 2/3 опускается вниз под воду. Горизонтальная часть тройника собственно и является канализационным сливом, а та небольшая часть тройника, которая направлена вверх, исполняет двоякую функцию. Во-первых, это вентиляция. А во-вторых, если по каким-либо причинам забьется основной нижний водозабор, верхний патрубок будет выступать в качестве слива.

Из чего делают канализационные сепараторы, и какие они бывают

Несмотря на достаточно большой ассортимент данного товара, в производстве используется всего 3 материала: это обычный пластик (полипропилен или поливинилхлорид), плотный стеклопластик и пищевая нержавейка.

Пластиковые сепараторы царствуют в бытовом секторе. Габариты таких аппаратов относительно небольшие, потому как в жилом доме или квартире максимум, который на такой агрегат можно «навесить», это пара моек, да еще посудомоечная машина. Цена заводских моделей колеблется в пределах от 3,5 до 50 тысяч рублей;
Стеклопластиковые резервуары имеют более внушительные габариты и зачастую предназначены для установки в локальную канализационную систему частного дома. В изолированных канализационных системах оборудованных , проблема удаления жира из стоков стоит особенно остро. Как правило, такие аппараты устанавливают в подвалах или в специальных канализационных колодцах вне дома;

Металлические аппараты из пищевой нержавейки это по большей части промышленный вариант. Такие фильтры оборудованы разного рода датчиками, и другими полезными новшествами, но и стоит такое удовольствие серьезных денег. Хотя для владельцев кафе и ресторанов, где такие машины чаще всего и устанавливаются, дешевле один раз заплатить за сепаратор, чем каждую неделю «беседовать» с сантехниками.

Теперь поговорим о том, какие существуют жироулавливатели.

Кроме выше упомянутого разделения жироулавливатели канализационные делятся еще по способу приема стоков.

Установка сепаратора под мойку

Установка жироуловителя под мойку дело не сложное, для этого даже не обязательно вызывать мастера, вполне реально справиться самому. Конечно, каждый такой агрегат сопровождает подробная инструкция, но, сколько я их перечитал, принцип везде один.

Не важно, купили вы канализационный сепаратор или сделали своими руками, монтаж такого агрегата всегда начинается с подготовки места. Основа, на которую вы планируете устанавливать емкость должна быть, прежде всего, прочной.

Сама пластиковая емкость бытового канализационного сепаратора весит не много, но не стоит забывать, что она практически до верха заполняется водой, а это даже в самом облегченном, портативном варианте дополнительные 30 – 40кг. Плюс вода в нее будет поступать порциями и это неизбежно вызовет вибрацию.

Есть еще один важный момент: вводная и выводная трубы должны быть доступны и находиться в одном отсеке с емкостью жироулавливателя. Для тех, кто не понял, объясню на примере.

Одни мои знакомые купили такое чудо техники емкостью в 75 литров и естественно, решили установить его непосредственно в кухонный гарнитур под мойкой. Нижнюю полочку они снимать не стали, посчитали, что так будет не красиво.

Габариты отсека под мойкой вмещали только сам резервуар, зазор по сторонам был в пределах 2 – 3 см. И чтобы было «аккуратненько» хозяева вырезали в боковых стенках тумбочки круглые отверстия под трубы и запитали свой жироулавливатель.

Пока агрегат не начал работать, все было очень красиво. Но кухонный гарнитур был сделан из ДСП и нижняя полочка, которая держалась на четырех комферматах (мебельные шурупы) уже на следующий день не выдержала веса более чем в 80кг, который к тому же, еще и вибрировал.

Но сломанная полочка это только полбеды, как я уже говорил, вводная и выводная трубы были заведены через отверстия в стенках тумбочки. Естественно, когда комферматы выломались и полочка, рухнула под весом аппарата, пластиковые трубы, которые были заведены по бокам, моментально вырвало.

Хозяевам еще очень повезло в том, что поломались только боковые трубы, пластиковый корпус жироулавливателя выдержал. Потому как если бы он лопнул, воду собирали бы не только хозяева сепаратора, но и соседи снизу.

Что же касается непосредственно сборки бытового жироулавливателя, то для этого есть инструкция.

Если коротко охарактеризовать все, что в ней написано, то получится примерно следующее:

После того как вы убедитесь, что внутри все в порядке, а это вам покажут еще в магазине, вам останется только подсоединить на ввод гофрированную трубу идущую от раковины;
А вывод из аппарата соединить с канализационной трубой. Все резиновые прокладки идут в комплекте.

Зачастую резиновые прокладки в таких аппаратах держат довольно хорошо. Но лично я всегда стараюсь дополнительно перестраховаться. Не будет лишним, если вы предварительно смажете прокладки силиконом и только после этого установите их на свои места. Плюс после монтажа все проблемные места желательно снова обработать силиконом или каким-либо другим герметиком.

Самодельный жироулавливатель

В самом простом варианте бытовой жироулавливатель для мойки можно сделать своими руками. Сказать честно, для небольших городских квартир он особенно то и не нужен, хотя это только мое мнение. Но вот в частном доме или на хорошей даче с локальной канализационной системой этот аппарат ощутимо защитит сливную систему от засоров.

Второй большой плюс, который дает такая установка в частном доме, это защита септика очищающего стоки. Ведь основной фильтрующей силой в большинстве таких септиков являются бактерии и чем меньше, будет жира в септике, тем лучше будут развиваться такие бактерии.

Когда я задался целью соорудить такой фильтр, сразу возникли два главных вопроса:

Во-первых, какой объем должен быть у резервуара;
И во-вторых, где взять подходящий резервуар для самодельного сепаратора.

Как рассчитать емкость

В промышленных моделях подобные расчеты базируются на довольно сложных формулах, в которых учитывается масса разнообразных побочных составляющих. В бытовом варианте все это учитывать не нужно, здесь можно обойтись парой простеньких вычислений.

Первое, что нам понадобится узнать это производительность жироулавливателя, она вычисляется по формуле:

Где P — это искомая производительность;

n – количество кухонных моек в доме;

Ps – скорость с которой подается вода в вашем водопроводе. Обычно она равна 0,1л/с.

Мойка у меня в кухне одна, второе неизвестное также есть. В результате, подставив данные, я получил производительность равную 0,1л/с (P=1*0,1).

Для расчета объема резервуара есть другая формула:

Где «t» является временем отделения жира от воды (в нашем случае всплытия жира на поверхность), согласно табличным данным это время составляет порядка 6 минут. И теперь мы можем получить конечный результат (V=60*0,1*6=36 литров).

Путем несложных вычислений я рассчитал примерные габариты самого резервуара. Для того чтобы в емкость входило порядка 36 литров, необходимо соорудить ящик с размерами 400х300х300 мм (длина/ширина/высота).

Как сделать жироулавливатель

Естественно, те габариты, которые я получил, это лишь отправная точка, минимум. Чем больше мы сделаем резервуар, тем больший запас прочности получим.

Проще всего найти готовый ящик и смонтировать в нем нехитрое наполнение из нескольких перегородок. Но для меня поиски нормального пластикового ящика не увенчались успехом.

Дело в том, что те емкости, которые я встречал в магазине, были с круглым горлом, а я хотел некое подобие сундука. Да еще и чтобы этот «сундук» закрывался герметично. Это не прихоть, просто жироулавливатель, крышка которого открывается по всей площади, потом гораздо легче будет чистить.

Покопавшись у себя в «закромах родины» я нашел старый аквариум с треснувшим стеклом. Вещь в принципе бесполезная, но каркас из дюралевого уголка можно было использовать.

В качестве стенок и крышки для ящика я использовал лист стеклопластика толщиной 6 мм. Резать его конечно тяжеловато, ну зато он обладает исключительной прочностью, а также не боится влаги и равнодушен к большинству химических реактивов.

Для склеивания стеклопластика сейчас на рынке продается масса разнообразных клеев, так что с выбором состава проблем не было. Дабы перестраховаться, я после того как был склеен короб и вставлены все нужные перегородки вовнутрь самодельного канализационного сепаратора, промазал все стыки герметиком.

С герметичной крышкой я также долго не мудрствовал. Сверху на дюралевый уголок я приклеил резиновый уплотнитель. После чего в 4 точках закрепил на болтики обычные зацепы, а на стеклопластиковой крышке прикрутил крюки под эти зацепы. Извините, не помню, как правильно называются такие зацепы, но обычно их ставят на крышках сундуков и ящиков.

Для того чтобы вырезать ровные отверстия под пластиковые трубы сечением 50 мм, я использовал круглую коронку соответствующего размера, получилось четко и красиво. Стыки между стенками и пластиковыми трубами проклеил и промазал герметикам.

Соединения от раковины до жироулавливатели и от жироулавливателя до канализационного слива я сделал из гофрированных пластиковых труб, плюс использовал резиновые уплотнители.

Под мойкой не так много места и если поставить жироулавливатель, то, как правило, стандартный сифон уже не помещается. В этом случае можно поставить изогнутую трубу, хотя я сделал еще проще. Я пластиковым хомутом перетянул гофрированную трубу так, чтобы получился изогнутый гидрозатвор. Смотрится, конечно, не очень, но уже пару лет работает нормально.

Вывод

Жироулавливатель под мойку штука очень полезная. Я вам гарантирую, что после установки такого агрегата вы надолго забудете о таком неприятном явлении, как засор труб, ведь в него собирается не только жир, но и загрязнения с крупной фракцией. На фото и видео в этой статье я представил дополнительный материал по канализационным сепараторам. Если же возникли вопросы, добро пожаловать в комментарии, помогу, чем смогу.

На современной профессиональной кухне, да и в большинстве частных домов и квартир, используется множество различной бытовой техники. Мы уже привыкли к тому, что на кухне есть микроволновая печь, кофемашина и миксер, но одним из новшеств, которое не так давно стало появляться на современных кухнях, считается жироуловитель. Это устройство помогает избегать образования засоров в системе канализации. В этой статье будет рассказано о том, какие типы и виды жироуловителей можно встретить на рынке.

Конструкция и ее преимущества

Всем известно, что жир и масло не растворяется в воде. А если оно попадет в канализационные трубы, то образует наросты на их стенках. В результате в коммуникациях быстро возникает засор , что ведет к дополнительным расходам по его устранению.

Кроме этого, в трубах образуется благоприятная среда для размножения бактерий. Там тепло, имеется влага и много пищи (жир и масло). А там, где бактерии, там много болезней, не говоря уже о неприятном запахе.

Чтобы избежать всех этих неприятностей, и стали устанавливать жироуловители. Такие конструкции представляют собой подобие отстойника, проходя через который, стоки «освобождаются» от жира. Если раньше уловители жира выпускались только для использования в заведениях общественного питания, то сегодня в продаже можно найти и конструкции для бытового использования. Они отличаются более компактными размерами и демократической ценой.

Разделение устройств по предназначению

Жироуловители появились относительно недавно, но благодаря эффективности, их популярность растет. Сегодня производители предлагают большой выбор моделей. Делая выбор, в первую очередь стоит обращать внимание на предназначение ловушки для жира. На рынках можно найти модели:

для бытовых нужд;
профессиональные.

Первый вариант используется не только на частных кухнях.

Обратите внимание! Очень часто такое оборудование можно встретить в небольших кофе или гостиницах, главное, чтобы объемы единовременного слива не были большими. Кроме этого, стоки не должны содержать большое количество масляных и жировых загрязнителей.

Бытовые жироуловители стоят дешевле своих профессиональных собратьев. Кроме этого, такое оборудование не нуждается в специальном уходе, да и монтажные работы не требуют большой квалификации.

Другое дело, жироуловители профессионального уровня. Такое оборудование более мощное, и способно справиться с большими объемами масляных и жировых загрязнителей. Но большая производительность требует особого ухода и обслуживания. Поэтому подобные модели можно найти только в больших ресторанах и других заведениях общественного питания.

Подразделение по материалам

Производители бытовых и профессиональных жироуловителей предлагают изделия разной конструкции и ценового диапазона. Но основными отличительными чертами устройств можно назвать используемые при их производстве материалы. Так, в продаже можно найти уловители жира, выполненные из:

нержавеющей стали;
стеклопластика;
полипропилена.

Жироуловители из нержавеющей стали стоят дороже остальных моделей. Именно такой материал чаще всего используется при выпуске профессионального оборудования. Нержавеющая сталь не подвержена коррозии, легко переносит механические воздействия. Благодаря таким особенностям, уловители жира из этого материала можно устанавливать как внутри, так и снаружи.

Изделия из стеклопластика также можно установить и внутри помещения, и снаружи. Благодаря защитному слою, уловителю не страшны любые погодные условия. Кроме этого, стеклопластик устойчив к агрессивным химическим средам. Стеклопластик применяется при изготовлении как бытовых, так и профессиональных жироуловителей. При этом изделия (особенно для бытового использования) получаются компактными и легко помещаются в пространство под мойкой.

Уловители жира из полипропилена считаются самыми дешевыми. Именно их, в основном, и приобретают для бытового пользования. Такие конструкции легки в обслуживании и монтаже, обладают достаточно большим (до 30 лет) сроком службы. Минусом таких уловителей жира является непрочность корпуса к механическим воздействиям, поэтому их наружное использование не рекомендовано.

Разделение по прочим признакам

Кроме вышеперечисленных особенностей, существует еще несколько признаков, по которым можно разделить уловители жира. Например, способ установки. Как правило, большинство моделей выпускаются универсального типа. Их можно монтировать как внутри помещения, так и снаружи (изделия из пластика желательно не устанавливать на открытом воздухе). Главное, чтобы рядом проходили канализационные коммуникации.

Но, несмотря на свою универсальность, есть некоторые особенности при установке. А именно:

Монтаж внутри помещений. Такой способ наиболее часто используется в быту. В этом случае уловитель жира можно смонтировать практически в любом удобном месте, главное, чтобы был свободный доступ к канализационной системе. Очень популярны модели, которые помещаются в пространство под раковину. Конечно, такие жироуловители выпускаются, в основном, для бытового использования.
Монтаж снаружи. В этом случае лучше выбирать устройства, выполненные из нержавеющей стали или стеклопластика. Наружные модели должны выдерживать механические нагрузки и воздействия природных явлений. Как правило, подобные модели выпускаются более производительные, и предназначены они в большинстве своем для ресторанов и других объектов общественного питания с большими объемами сточных вод.

Стоит отметить, что профессиональные уловители жира, которые часто устанавливают снаружи, нуждаются в более квалифицированных работниках, выполняющих их монтаж.

Кроме места установки, жироуловители можно подразделить по способу очистки. Самые простые модели нуждаются в «ручном» уходе. Именно такие устройства из-за своей дешевизны устанавливают в частных кухнях. Владелец сам должен следить за уровнем скопившегося жира и масла и при необходимости проводить очистку вручную, используя при этом сито или другое приспособление, предусмотренное конструкцией.

Более дорогие модели жироуловителей оснащаются автоматикой. В комплект такого оборудования входит специализированный насос, который автоматически откачивает накопившиеся жиры и масла. Владельцу остается контролировать правильность работы системы. Автоматикой оснащаются, в основном, уловители жира профессионального уровня.

Видео

Работа и монтаж наружного жироуловителя:

Обзор жироуловителя под мойку Evo Stok:

Жироуловитель – это фильтр, который отделяет жировые отложения и масла в сточных водах. Устройства могут быть бытового назначения: жироуловитель под мойку и промышленного назначения, применяемый на предприятиях. В данной статье мы рассмотрим все, что касается таких фильтров – принцип их работы, особенности расчета, процесс установки и, разумеется, правила эксплуатации.

Устройство и принцип работы жироуловителя

Работа жироуловителя заключается в методе простейшей гравитации. Жировые и масляные частицы по своим свойствам легче воды. Поэтому они всплывают на поверхность, попадая в специальные отстойники, из которых впоследствии легко удаляются.

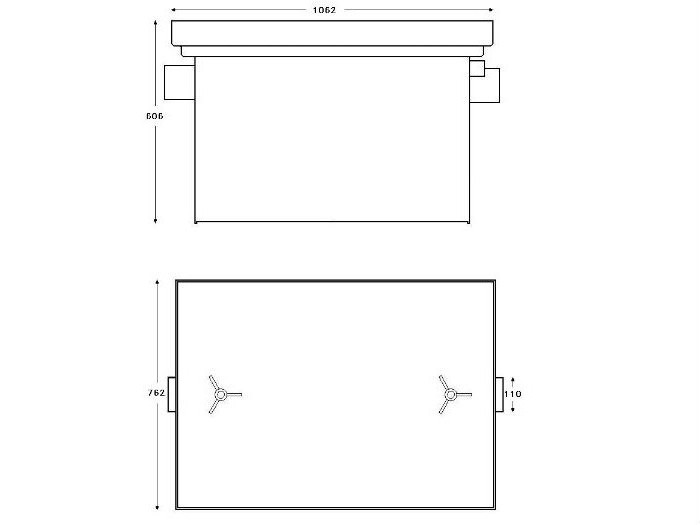

Схема жироуловителя достаточно проста. Любой вид устройства состоит из:

Колбы, состоящей из нескольких отсеков, в которой происходит отстаивание канализационной воды
Впускного трубопровода, подключенного к мойке
Выпускного трубопровода, состыкованного с канализацией
Отсека для сбора жира
Крышки, предотвращающей появление запахов.

Для длительной эксплуатации приборов и увеличении времени между его очистками можно применять био-ферменты, способные расщеплять скопившийся жир.

Все жироуловители обладают рядом существенных преимуществ:

Аппараты герметичны. Попадание в него ненужной жидкости полностью исключено.
При применении жироуловителя в помещении нет посторонних запахов, образующихся в процессе распада жировых клеток.
Длительный срок службы достигается применением для производства сепараторов материалов отличного качества.
Простота установки и обслуживания агрегата.
Относительно низкая стоимость по сравнению с другими видами фильтров.
Возможность установки дополнительного оборудования, например, датчиков накопления вредных веществ.

Элементарный жироуловитель способен очистить сточные воды на 25%.

Расчет необходимой производительности жироуловителя

Для того чтобы устройство приносило пользу, надо корректно рассчитать производительность жироуловителя. В этом вопросе лучше всего обратиться к профессионалам, занимающимся установкой и обслуживанием фильтров, но можно сделать расчет и самостоятельно.

Существуют две методики выбора приборов.

Промышленный жироуловитель

Расчет ведется на основании данных о работе того или иного учреждения. Значение имеют количество изготавливаемой продукции и предполагаемый объем в сточных водах жира и масел. Такой способ оптимален для заведений общественного питания и никак не подойдет для выбора бытового жироуловителя.

В этом случае номинальную производительность устройства можно найти умножением известного максимального расхода сточных вод на коэффициент применяемых моющих средств.

Для расчета расхода сточных вод применяется формула:

Qs = M*Vm*F/(3600*t), где

Qs – требуемая величина;
M – среднее число приготавливаемых блюд в сутки;
Vm – расход жидкости необходимой для приготовления одного блюда;
F – пиковый расход;
t – время работы предприятия.

Расчет на основе данных о количестве ванн, моек и их пропускной способности. Для правильного расчета потребуется определить тип используемого оборудования. Они могут проточными и накопительными.

Чтобы подобрать бытовой жироуловитель потребуется вычислить литраж каждой мойки. Сделать это можно перемножив ее длину, ширину и высоту.

При использовании проточных моек формула для нахождения оптимальной величины сепаратора выглядит так:

Р = n*ps, где

n – количество моек;
ps – скорость поступления воды из крана.

Как правило, последняя величина составляет 0,1 л/с.

Монтаж жироуловителя

Монтаж жироуловителя под мойку

Установка жироуловителя достаточно проста. Чтобы своими руками смонтировать прибор, необходимо следовать следующей инструкции:

Выбирается место для установки сепаратора. Это должна быть ровная и твердая поверхность, к которой легко получить доступ. Чаще всего жироуловитель устанавливают непосредственно под мойкой или вблизи посудомоечной машины.
Устанавливается фильтр-жироуловитель.
Входной патрубок сепаратора подключается к канализационной трубе мойки или трубе, где соединились мойка и моющая техника. В месте подсоединения используется резиновая прокладка, поставляющаяся в комплекте с прибором.
Выходной патрубок выводится в канализацию. Для соединения труб так же, как и в предыдущем пункте, используется прокладка.
Жироуловитель наполняется водой для проверки герметичности его соединений с трубами.
Система закрывается крышкой аппарата.

Сепаратор подключен и проверен. Устройством можно пользоваться.

Установка жироуловителя на приусадебном участке

Произвести монтаж сепаратора на приусадебном участке – более сложная задача, чем установка прибора дома. Для того чтобы самостоятельно произвести установку, надо выполнить следующие действия:

Изначально подобрать место для установки фильтра. Важно учесть дальнейшую планировку участка и возможные ландшафтные работы.
Выкапывается яма необходимых размеров. При проведении этой работы следует учесть, что на дне углубления должна присутствовать твердая отсыпка и крышка сепаратора должна выступать на 3-4 см над уровнем земли.
На дне ямы делается твердая опалубка из смеси песка и цемента. Если на участке песчаные или суглинистые почвы, то применяемая смесь разводится в соотношении 1:5. Если почва более неустойчивая, то количество цемента в растворе требуется увеличить. После полного затвердения подготовленной основы можно приступать к дальнейшей установке прибора.
Корпус жироуловителя, для устойчивости и избегания перекосов, анкерными болтами крепится к твердой основе.
Во избежание осыпания грунта вокруг жироуловителя сооружается фанерная опалубка. Для использования прибора в холодных климатических условиях потребуется применение любого теплоизоляционного материала, например, минеральной ваты или пенопласта.

Минеральная вата и пенопласт — подходящие теплоизоляционные материалы

Входной патрубок прибора соединяется с канализационной трубой. После соединения место стыка рекомендуется обработать герметиком.
Выходной патрубок сепаратора присоединяется к дальнейшей системе водоотведения. Место стыка труб также обрабатывается герметиком.
Оставшееся пространство ямы засыпается выкопанным грунтом (применяется метод обратной засыпки, при котором используется земля, извлеченная именно с этого места).

При установке жироуловителя на улице необходимы . Эти трубы используются для отведения из системы канализации излишних газовых скоплений, способных повредить оборудованию. Если на приусадебном участке предполагается проводить много времени и в большой компании, то есть сточных вод будет много, то рекомендуется использовать не только основную, но и дополнительную фановую трубу.

Если при монтаже жироуловителя соблюдены все основные правила и требования, то проблем с эксплуатацией и дальнейшим обслуживанием прибора никогда не возникнет.

Обслуживание жироуловителя

Обслуживание жироуловителей заключается в проведении нескольких видов работ:

Периодическая проверка и очистка патрубков прибора от крупных загрязняющих частиц, способных повредить трубы.
Своевременная очистка корпуса и дна жироуловителя от крупного мусора.
Проведение профилактических мероприятий, заключающихся в промывке системы, с установленным в ней сепаратором, горячей водой. Это необходимо для удаления небольших частичек жира, задержавшихся в трубах и способных, со временем, засорить и разрушить .
Постоянное удаление скопившегося жира и масел из камеры жироуловителя.

Для эффективной работы устройства ему требуется постоянная очистка. Отходы жироуловителя, в зависимости от его комплектации и стоимости, можно извлекать двумя способами:

Ручная чистка. Производится с помощью специальной лопатки, поставляющейся вместе с прибором.

Очистка при помощи встроенного насоса для бытовых приборов или специальной техники, с помощью которой осуществляется откачка примесей в таких устройствах, как колодец, подземный жироуловитель и так далее.

Главное правило, которое стоит знать при облуживании жироуловителей, заключается в том, что все необходимые работы надо выполнять постоянно и в нужный промежуток времени. В противном случае может возникнуть сильнейший засор системы, любая аварийная ситуация, например, прорыв канализации, и появление в помещении неприятных запахов.

При правильном и своевременном уходе за жироуловителем прибор будет служить длительное время.

Каждый человек волен сам выбирать системы очистки и защиты . Мы надеемся, что эта статья поможет подобрать прибор, правильно установить и ухаживать за жироуловителем как в квартире, так и в загородном доме.

Жироуловители для канализации представляют собой устройства, которые предотвращают попадание масел в очистные сооружения и трубопровод. Основывается принцип работы на разделении жидкости и жира. Этому способствует удельный вес отложений, который имеет меньшую массу, чем вода. На поверхности оказываются жировые частицы и задерживаются ловушками, предназначенными для этого. После в канализацию попадают уже очищенные жидкости.

Виды

Где используются жироуловители на канализацию? Для ресторана, например, это незаменимая вещь. Также они используются для предприятий промышленного типа, где имеется сброс нерастворенных частиц. Основная цель применения заключается в защите трубопровода от отложений, которые могут привести к поломке.

Устройства разделяются условно по:

изготовителям;
параметрам использования;
методу монтажа;
используемым для изготовления материалам.

Производятся современные сепараторы из нержавеющей стали, стеклопластика и пластмассы. Последний вариант чаще всего имеет жироуловитель для канализации из столовой. Это вызвано множеством положительных сторон:

Возможность создания как стандартных устройств, так и по определенным требованиям заказчиков (пропускная характеристика, габариты и формы).
Легкость в эксплуатации. После установки требуется лишь периодическая очистка от отложений, которая осуществляется с помощью подручных средств.
Устройство жироуловителя канализации из пластика прекрасно подходит для кафе и ресторанов с малой пропускной способностью.
Экологичность. Используемая пластмасса не наносит вред окружающей среде и здоровью.
Долгий срок службы, достигающий 30 лет.

Стеклопластиковые жироловки

Обусловливается выбор материалов главными характеристиками эксплуатации прибора. Изготавливаются из стеклопластика устройства промышленного типа. Данный материал отличается большей стойкостью к интенсивному влиянию химической агрессивной среды. Устанавливаются такие сепараторы как на улице, так и в самом помещении. Корпус не подвержен воздействию различных атмосферных явлений. Приборы имеют достаточную надежность, небольшой вес и легкоочищаемую поверхность.

Стальные сепараторы

Жироуловители для канализации из рационально использовать на больших предприятиях, так как отличительная черта таких устройств заключается в высокой стоимости. Но дороговизна вполне обоснована ввиду наличия улучшенных характеристик по сравнению с другими типами.

Материал отличается высокими антикоррозийными свойствами, благодаря чему возможно использование как в помещении, так и на улице. При этом в первом случае устройство выглядит как дополнение к окружающему интерьеру.

Многие фирмы, выпускающие сепараторы, реализуют продукцию из оцинкованной стали. Такие варианты не обладают достоинствами нержавеющих и стоят намного меньше.

Установка жироуловителей на канализацию

В здании приборы устанавливаются в отдельной комнате, в подвальном помещении или под мойкой на уровне пола либо с незначительным углублением. С целью правильной работы уличных устройств и предотвращения всевозможных проблем для монтажа требуется проведение земельных работ, бетонирование твердой и ровной плоскости. Оптимальным вариантом станет установка профессиональными мастерами.

Для увеличения срока службы используются дополнительные элементы, к примеру датчики степени накопления отложений.

Самой сложной задачей является очищение, но благодаря параметрам системы его проведение требуется достаточно редко.

Перед монтажом под мойку требуются точные замеры пространства для размещения устройства. С учетом того, что в этом месте используются шкафы и иные виды мебели, нужно обратить внимание на то, что между стенками мебели и жироуловителем было свободное пространство не более 3-4 см для обеспечения эффективной работы и беспрепятственного доступа в ходе профилактического и ремонтного обслуживания.

Важные детали

Особого внимания заслуживает соблюдение установленных правил пожарной безопасности, среди которых есть запрет на установку конструкции рядом с оборудованием, отличающимся легким воспламенением.

После завершения всех работ производится испытание готового агрегата, благодаря чему возможно определение места потенциальной утечки. На ненадежных стыках в местах подсоединения к канализационной системе и мойке чаще всего возникает вероятность протечек. Качество герметизации увеличивается при применении и смазки силиконового типа. Комплектация устройства включает крепежи, фитинги и другие необходимые детали, но в некоторых случаях их необходимо покупать отдельно. В документации, прилагаемой к выбранному элементу, присутствует вся необходимая информация для монтажа жироулавливающего агрегата.

Параметры

Жироуловители на канализацию для ресторана могут иметь различную производительность и мощность. Показатель производительности устройств бытового типа доходит до 2 л/с. К промышленным относятся остальные приборы, обладающие увеличенными характеристиками.

Существует несколько методов очищения, стоит выделить автоматический и ручной варианты:

За сепараторами с ручным типом чистки придется следить самостоятельно. Осуществляется очистка при помощи специальных средств для избавления от жира.
Приборы, чистящиеся специальными машинами или насосами. Такой тип устройств чаще всего обладает автоматизированными функциями, которые оповещают о времени наступления работ по обслуживанию. Такие свойства имеют уличные жироуловители для канализации и промышленная жироловушка с большим коэффициентом эффективности.

Можно ли сделать самостоятельно?

Чтобы сделать жироуловитель для канализации своими руками, не потребуются особые материалы и знания. В качестве основного элемента используется из него выкраиваются части нужного размера, свариваемые и герметизируемые при помощи термопистолета.

Жироуловители собственного или заводского производства имеют свои достоинства и недостатки. В любом случае такое несложное устройство требует осуществления должного ухода, так можно избежать разрастания отложений на трубах и засорения мойки.

Также возможно создание жироловки при использовании пластикового готового короба. В нем формируются отверстия для установки патрубков, внутри монтируется перегородка, а также отверстия для отвода жира и вентиляционное оборудование. Обеспечение герметичности каждого элемента конструкции является главной задачей при изготовлении, иначе возможно возникновение потопа на кухне. Ниже представлена схема жироуловителя для канализации наиболее простого типа.

Для чего нужны жироловки

В сточных водах пищевой промышленности, предприятий общественного питания и жилых домов присутствует большое количество жировых фракций. Жироуловители для канализации применяются для задержания жировых элементов, которые находятся в отводимых водостоках. Функции таких устройств заключаются в следующем:

Поддержание соответствия насыщенности сточных вод жировыми фракциями нормам, которые установлены санитарными специальными требованиями.
Выявление, сбор и сепарация жировых веществ и масел для дальнейшей переработки. Так возможно создание ценного сырьевого продукта для технических целей.
Предотвращение попадания минерального масла и жира в сооружения очистных систем.

С учетом специфики рабочего производства сбросы от некоторых машиностроительных предприятий, заводов пищевой и консервной промышленности, от мясокомбинатов и столовых имеют высокий уровень насыщения маслами и жирами. жилых домов не отстают от них и выводят множество бытовых маслянистых стоков.

Людям, имеющим автономную также приходится бороться с засорами при отведении сточных вод. Этому способствует недооценка общего количества жировых веществ, попадающих в канализацию и оказывающих воздействие на пропускные характеристики трубопровода.

Наиболее распространенные модели

Жироуловитель ПЭ-0,5 серии «Стандарт» применяется для бытовых нужд и обеспечения работы пунктов общественного питания. Корпус изделия произведен из полипропилена, благодаря чему увеличивается его долговечность и качество. По отзывам покупателей, такую жироловку удобно применять в ограниченном пространстве. Удобство эксплуатации оборудования увеличивается за счет компактных габаритов и универсальности использования.

Жироуловитель ПЭ-1,0 серии «Профи» используется для монтажа под мойкой или в непосредственной близости к ней. Имеет пиковый сброс в диапазоне от 60 до 90 литров. На основании отзывов покупателей стоит отметить съемный ограничитель для равномерного, контролируемого потока поступающей жидкости. Но не всех устраивает эксплуатация, в частности очистка, так как удаляются жировые массы из конструкции только ручным методом.

Жироловка "Термит 0,5-1,5" может применяться для предотвращения как в кафе, так и в быту. Масса агрегата составляет 7 кг, а высота выхода и входа - 22 и 24 см соответственно. Большинство покупателей, выбравших данную модель, отметили легкость установки и производительность. Многие обратили особое внимание на надежную конструкцию с качественными установочными элементами.
