Деревянные перекрытия между этажами из балок. Балки перекрытия: деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство Устройство перекрытия второго этажа по деревянным балкам

В частном малоэтажном строительстве при устройстве межэтажных перекрытий редко используют массивные железобетонные плиты, предпочитая конструкции на основе деревянных балок. Преимущество таких несущих сооружений – в относительной простоте их постройки, легком весе и достаточной прочности. Дальше узнаете, какой материал понадобится для создания перекрытия, и как монтаж конструкции осуществляется на практике.

Схема межэтажной перегородки – от основы до отделки

Основой перекрытий, сооружаемых в частных домах, являются , опирающиеся на . В их качестве могут быть использованы такие виды пиломатериалов:

  • брус (массивный, клееный);
  • оцилиндрованное (калиброванное) бревно;
  • доски, сшитые между собой гвоздями, болтами или шурупами.

Перечисленные пиломатериалы должны быть изготовлены из древесины хвойных пород, таких как лиственница или сосна. Еловые пиломатериалы менее прочные из-за большого содержания сучьев, поэтому используются в качестве балок небольшой длины. Брусья и бревна лиственных пород в качестве основы перекрытий не используются, имея низкую прочность на изгиб. Применение такого материала неизбежно приведет к деформации конструкции под воздействием вертикальной нагрузки.

Для создания сплошной черновой поверхности балки с обеих сторон обшиваются доской или плитами (ОСБ, фанера). Со стороны нижнего этажа в дальнейшем формируется потолок (пластиковые панели, гипсокартон, деревянная вагонка) на втором этаже. Полы второго этажа по деревянным балкам могут настилаться непосредственно на плиты, доски, которыми обшивают несущие элементы перекрытий, или по дополнительно установленным лагам.

Балки монтируются с определенным шагом, что обуславливает наличие пустот между обшивкой перекрытий. Эта особенность используется для закладки в пустующее пространство материалов, обладающих звукоизоляционными и теплосберегающими свойствами. Если деревянные перекрытия разделяют жилые помещения, их теплоизоляция не обязательна – актуальнее в этом случае изолирование от шума. Когда же межэтажная перегородка разделяет отапливаемое пространство с нежилым чердаком, на первом плане стоит задача надежного утепления перекрытия.

Самым надежным звукоизоляционным материалом является минеральная вата низкой плотности. Для создания теплоизоляционного барьера нередко используют полимерные утеплители (пенопласт, экструдированный полистирол, полиуретановую пену) или ту же базальтовую вату. При использовании в качестве утеплителя или звукоизоляционного материала минеральной (базальтовой) ваты обязательно устраивается пароизоляция со стороны нижнего помещения и гидроизоляция сверху.

Рассчитываем балки – сечение, шаг, длина

Для того чтобы деревянное перекрытие между этажами было надежным, безопасным в эксплуатации и выдерживало предполагаемые нагрузки на его поверхность, нужно правильно рассчитать, какое сечение балок необходимо и с каким шагом их расположить. Понятно, что чем толще брус или бревно, тем большую прочность на изгиб они имеют. Прочность всей межэтажной конструкции зависит не только от сечения балок, но и от частоты их расположения. Нормальным шагом несущих элементов перекрытий считается расстояние от 0,6 до 1 метра. Реже располагать балки небезопасно, чаще – не рационально.

Прочность балки при одинаковом сечении уменьшается обратно пропорционально расстоянию между ее опорами, то есть несущими стенами, поэтому толщина основных элементов деревянных перекрытий увеличивается вместе с их необходимой длиной. Нормальным расстоянием между опорными стенами считается 4 м и меньше. При большем пролете приходится использовать нестандартные балки с увеличенным сечением или уменьшать их шаг. Иногда для усиления перекрытий устанавливают дополнительные опорные конструкции (колонны).

В качестве балок преимущественно используются брусья, имеющие в торце форму прямоугольника, причем установка несущих элементов производится так, чтобы большая сторона сечения располагалась вертикально. Нормальными сечениями брусьев считаются 16-24 см по вертикальной стороне в поперечном разрезе и 5-16 см – горизонталь. Скрепленные между собой доски тоже образуют брус, но прочность такого тандема несколько ниже, чем у сплошной деревянной детали, что учитывается при расчетах нагрузки на деревянные перекрытия. Самым нерациональным видом пиломатериалов, использующимся в качестве несущих балок, считается бревно, которое имеет примерно такую же прочность, как условный брус, что мог бы получиться при обработке кругляка, но при этом намного больший вес.

Точный расчет допустимой нагрузки на балки перекрытия – удел профессиональных инженеров-строителей. Для вычисления расчетной прочности перекрытий применяются очень сложные формулы, оперировать которыми могут люди со специальным образованием. Однако существуют таблицы, с помощью которых можно приблизительно подобрать сечение деревянных балок в зависимости от расстояния между опорами и шагом несущих элементов перекрытия. Например, при пролете между опорными стенами 2 м рекомендуется брус сечением 75х100 при шаге 60 см и 75х150 при расстоянии между балками 100 см. При том же расстоянии между опорами понадобятся бревна диаметром 13 см (шаг 1 м) и 11 см (шаг 0,6 м).

Указанные сечения несущих пиломатериалов справедливы при эксплуатационной нагрузке на перекрытия, не превышающие 400 кг/м 2 . Такая нагрузка рассчитывается в случае устройства на втором этаже полноценного жилого пространства. Если перекрытия отделяют нижние помещения от нежилого чердака, исходят из нагрузки 160 кг/м 2 , при которой соответственно снижается сечение несущих балок. Если же в определенном участке пола второго этажа предполагается увеличенная сосредоточенная нагрузка (установка массивных предметов), в этом месте устанавливаются дополнительные балки перекрытия.

Способы крепления несущих элементов к стенам – надежная фиксация

Самым лучшим способом установки деревянных перекрытий между этажами является заведение балок в специальные ниши, которые формируются при возведении стен. Несущие бревна или брусья заводятся в стены не менее, чем на 12 см с каждой стороны, что обеспечивает надежную опору для перекрытия. Такой способ актуален при постройке стен из любых стройматериалов – в кирпичном доме, в здании из строительных блоков или выполненном деревянными материалами.

Ниши для установки брусьев или бревен делаются больше, чем сечения пиломатериалов. Это необходимо для их правильной установки в гнезда и возможности выставления в одной горизонтальной плоскости. Участки балок, что заводятся в стены, вначале обрабатываются антисептическими пропитками, затем обмазываются битумной мастикой, после чего оборачиваются рулонным гидроизоляционным материалом в два слоя. Торцевая часть балки срезается под углом и не изолируется. Это нужно для обеспечения свободного выхода пара, образующегося при нагревании древесины.

Обработанная и защищенная от влаги деревянная балка устанавливается в стеновую нишу так, чтобы не было прямого контакта со стройматериалом, примененным для возведения стен. Снизу под бревно или брус подкладывается обработанный защитными пропитками фрагмент древесины, с боков и со стороны торца зазоры, оставленные для осуществления вентиляции, заполняют паклей или стекловатой. Для увеличения прочности и надежности перекрытия каждую четвертую-пятую балку притягивают к несущей стене, используя для этого анкерное соединение.

Заведение балок в стеновые ниши является классическим способом, доказавшим свою надежность многолетней эксплуатацией. Но применяться этот метод крепления несущих элементов межэтажных перекрытий может только на этапе строительства дома. Чтобы закрепить балки к выстроенным стенам, сейчас используются специальные металлические крепления, представляющие собой своего рода футляр для торца бруса. Такие детали сначала крепятся к стенам, затем в них заводятся несущие элементы перекрытия и фиксируются болтами или саморезами.

Второй способ крепления деревянных балок считается более технологичным, процесс устройства перекрытий осуществляется быстрее. Но если брать во внимание надежность соединения, классический метод, предполагающий опору брусьев или бревен непосредственно на несущие стены, вне конкуренции.

Создание перекрытий между первым и вторым этажом

Устройство деревянного перекрытия между этажами происходит в несколько этапов, разделенных по времени. Если монтаж несущих балок делают при возведении стен, то их дальнейшую черновую обшивку, теплоизоляцию перекрытий, чистовую отделку потолка на первом этаже и пола на втором – гораздо позже, когда дом построен и накрыт.

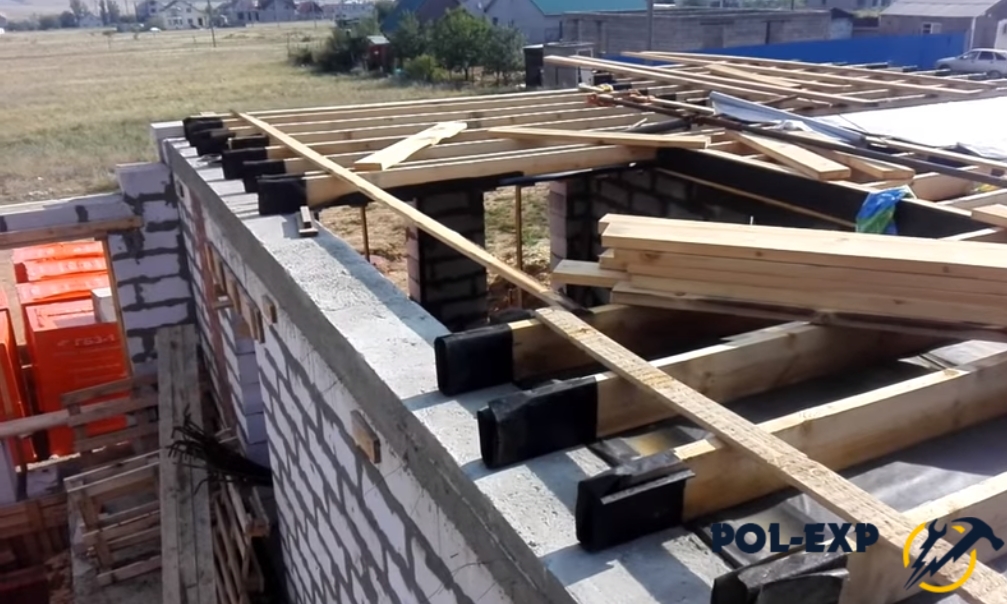

Установка балок обычно производится, когда стены подняты на уровень одного этажа. Кладка стен, выполненная по периметру, и возведенные несущие простенки представляют собой горизонтальную основу, на которую удобно выкладывать деревянные брусья с минимальной подгонкой их по одному уровню. Сначала устанавливают крайние балки, которые укладывают, не доходя 5 см до вертикальной поверхности стен. Их взаимное расположение при монтаже контролируется с помощью водного уровня или лазерного нивелира. Промежуточные несущие элементы межэтажной конструкции выставляются в горизонтальной плоскости по ориентиру – натянутой между крайними брусьями нити или длинной планке, установленной сверху.

Перед установкой пиломатериалы обрабатываются антисептиками и растворами (по всей поверхности), снижающими способность древесины гореть. Края балок, укладываемые на стены, обрабатывают, как было описано в предыдущем разделе. Чтобы бруски не смещались, их часто фиксируют к стенам хомутами или проволокой, после чего продолжается кладка стен второго этажа, в процессе чего пиломатериалы закрепляются окончательно. Не доходя один или два ряда до окончательного уровня стен (в зависимости от используемого кладочного стройматериала), точно так же закладываем перекрытие второго этажа по деревянным балкам. После кладку завершаем, обходя установленные брусья, и поверху формируем железобетонный армированный пояс, являющийся основой для начала конструкции крыши (монтажа мауэрлата).

Балки являются основой перекрытий, их несущей частью. Чтобы сделать основу для чистовой отделки на обоих этажах, необходимо создать сплошную черновую поверхность, не забыв утеплить (звукоизолировать) перекрытия и заложить при необходимости парогидроизоляцию. Делается это в такой последовательности.

  1. 1. Делаем накат снизу. Для этого лучше использовать доски (можно не обрезные), которые нашиваются всплошную поперек балок, фиксируясь к ним саморезами. Если необходим слой пароизоляционного материала (пленки), он прикрепляется к несущим брусьям перекрытия перед формированием наката.
  2. 2. Следующий этап работ производится со стороны верхнего этажа и заключается в закладке теплоизоляционного материала, которым заполняют пространства межу балками.
  3. 3. После укладки утеплителя (звукоизолятора) формируем слой гидроизоляции и обшиваем балки. Со стороны верхнего этажа обшивать брусья выгодней плитами ОСБ или фанерой, которыми сразу будет создаваться основа для укладки финишного напольного материала. Если же использовать доски низкого качества, придется дополнительно устанавливать лаги и уже по ним формировать напольное покрытие.

Со стороны нижнего этажа делается обрешетка на базе досок наката, которая обшивается гипсокартоном, декоративными или другим отделочным материалом. На верхнем этаже производится настил (укладка) чистового напольного покрытия.

Качественное межэтажное перекрытие в деревянном доме зависит от правильного расчёта, выбора материала и сопутствующих слоёв тепло- и гидроизоляции. Самостоятельное устройство возможно, если соблюдать нижеследующие правила и этапы процесса. Также описаны распространённые ошибки доморощенных мастеров, предупреждая которые добиться безопасной эксплуатации несложно.

Выбор материала для балок и тепло- гидроизолирующего сырья

Профессионалы отлично знают, что перекрытия в любом объекте должны обладать следующими качествами:

  1. Надёжностью в плане веса надстроенной конструкции, размещения бытовых предметов, частоты эксплуатации. То есть если второй этаж определён быть помещением жилого типа – спальни, детские, кабинеты, то деревянные балки должны быть сечением не меньше 150 мм.
  2. Обладать допустимым прогибом в 0,7% от проёма. Это правила СНиП. Конструкция межэтажных перекрытий, обладая запасом поперечной жёсткости, передает её всем несущим элементам.
  3. Огнестойкость, гидро-, тепло- и пароизоляция – важные спутники балок, поэтому пирог межэтажного перекрытия в деревянном доме обладает сложной конфигурацией и не терпит отхождения от правил укладывания.

Имеет значение и тип объекта – каркас, брус, бревно. Соответственно этому выбирают сырьё для жёсткой связки.

Для профилированной цельной древесины, это брус длиной от 2,4 м до 3,6 м, клеёный – 4,2-6 м сечением от 150 мм до 200 мм. Брёвна же должны перекрываться соответствующим материалом, что ещё и эстетично будет смотреться.

Изоляция перекрытий

Пролёты между этажами любого строения одновременно являются и потолком и полом. Соответственно, многослойность изолирующих материалов разнится. Для нагрузочной части, то есть пола используется следующее сырьё:

  • Дюймовые доски (в зависимости от веса мебели их меняют на более внушительную толщину).
  • Влагостойкая фанера в два слоя.
  • Пробковая шумоизоляция между плитами фанеры.
  • Гидроизоляция.
  • Чистовой пол.

Соответственно нижняя часть, представляющая собой потолок, будет нагружена меньше, так как лишена эксплуатации:

  • Пароизоляция.
  • Листы гипсокартона.
  • Отделочный материал – блок-хаус, вагонка.

Строительный рынок забит предложениями по части изолирующих и отделочных материалов. Выбирать нужно соответственно своему кошельку, но при этом не экономить на качестве – древесина материал капризный.

Монтаж межэтажных перекрытий своими руками

Конструирование межэтажных перекрытий, ответственное дело, поэтому выполнять ниже следующие этапы, требуется неукоснительно. Итак:

  • Монтаж ниш для вкладки балок происходит на наиболее длинных стенах, то есть лаги должны быть соразмерны меньшему параметру стены.
  • Шаг установки древесины не должен быть меньше одного метра, для больших пролетов, ширина укладки предусмотрена до 0,5 м.
  • Вырезают ниши вручную с помощью электрической пилы. Она универсальна как для бруса, так и цельного бревна.
  • Далее, происходит вкладка балок. Концы лаг оборачиваются двумя слоями рубероида или иного материала, таким образом, чтобы края изоляции на внутренней стороне стены выступали на 4-5 см. крепление происходит анкерными болтами.

По балкам заранее делаются запилы для дюймовых поперечных досок с шагом 40-60 см. Концы должны лечь точно посредине торца.

  • Далее, следует набить доски со стороны потолка. Таким образом, можно достичь двух целей – сделать черновое покрытие снизу и обеспечить пространство секторов для вкладки утеплителя. В качестве этого приобретаются минеральные плиты или стиролы, являющиеся лучшими в своём классе по теплоёмкости.
  • Далее, после укладки плит, следует влагостойкая фанера, между которой проложена пробковая шумоизоляция – лучшая в классе глушения звуков. Фанеру следует стелить швами в шахматном порядке.
  • Теперь пол нужно защитить от возможной влажности. Для этого выстилают гидроизоляцию – полиэтилен, рулонная резина – она сработает как амортизация или иной продукт этого назначения. Крепят защитный слой с помощью скотча или мебельного степлера, что надёжнее.
  • Наступает очередь чистового покрытия. Если общие работы по отделке уже завершены, то можно пользоваться рулонными декорирующими поверхностями – линолеум. Когда, отделка ещё предстоит, то на подготовленную платформу укладывают твёрдое сырьё – шпунтованную доску, ламинат, паркет и прочее.

Теперь следует привести в надлежащее состояние нижнюю поверхность – потолок. Герметизировать или плотно подбивать черновые доски не стоит – зазоры создадут необходимые вентилируемые каналы для древесины.

  • На поверхность настилается пароизоляция. Она будет препятствовать увлажнению потолка испарениями изнутри.

В этом качестве используется фольгированная мембрана. Её крепят блестящей стороной наружу с помощью мебельного степлера.

  • Теперь можно приступать непосредственно к декорированию потолка. Бюджетный и самый распространённый вариант – обивка потолка ГКЛ.

Обязательно маркированным, как влагостойкий. Более эстетично межэтажное перекрытие в деревянном доме будет выглядеть обшитое вагонкой или блок-хаусом натурального происхождения. Таким образом, экологическая составляющая полностью соблюдена.

Из написанного видно, что монтаж не представляет сложности даже для неспециалистов. Используя качественный инструмент и точные приборы измерения, можно добиться профессионального результата.

Ошибки при устройстве деревянных перекрытий

При самостоятельном устройстве какой бы то ни было конструкции есть реальный шанс сэкономить собственный бюджет. Однако, с оговоркой – при профессиональном подходе.

Новички же могут наделать массу ошибок, при которых межэтажные перекрытия деревянного дома станут не только ненадёжными, но и представлять опасность для проживающих. Итак, в чём хитрости качественной установки:

  1. Наиглавнейшей ошибкой станет устройство балок ближе 40 см к дымоходу. Древесина, как известно, горит и происходит это не всегда из-за открытого пламени – нагревание и обугливание вызовет тление и до беды недалеко. Кроме того, поверхность кирпичного дымохода должна быть оштукатурена специальными составами на толщину 2 см минимум.
  2. Древесина для лаг должна быть идеально сухой. Если её приобрели без уверенности в этом, то стоит выждать до полугода, установив сырьё на подставки в сухом и проветриваемом помещении. Устанавливать влажные хлысты чревато для всей конструкции дома, особенно если речь идёт о бревенчатом срубе.
  3. Обработать будущие перекрытия на предмет защиты от гнили, грибка и жука-короеда. Даже если продавец уверяет, что товар обработан наилучшим образом, это не значит, что нужно верить на слово. Потом, в случае напасти всех описанных видов, вскрывать полы и «лечить» балку придётся профессионалам.

При возведении частных малоэтажных строений в основном используются деревянные перекрытия . Использование древесины не утяжеляет конструкцию и позволяет обойтись без применения техники. Монтаж деревянных перекрытий между этажами в кирпичном доме поможет существенно сэкономить на укреплении фундамента. К тому же дерево обладает хорошей прочностью, долговечностью, а также помогает сохранить благоприятный микроклимат в помещении.

Достоинства и недостатки использования дерева

Положительным моментом использования деревянного перекрытия является легкость монтажа и прекрасные качества материала:

  • экологичность;
  • теплоизоляция;
  • декоративность.

Среди минусов древесины можно отметить:

  • склонность к поражению микроорганизмами, грибками, вредителями;
  • гниение и разрушение;
  • материал низкого качества может деформироваться, прогибаться, а при нарушении правил монтажа и неплотном прилегании пол будет скрипеть и колебаться.

Материалы для монтажа перекрытий

Популярный вариант перекрытия

Для изготовления балок на перекрытие между этажами используют только хвойные сорта древесины . У них более высокая прочность на изгиб, чем у пород лиственных деревьев. Предварительно брус или бревна для балок просушиваются в тени на открытом воздухе. Полностью готовая к применению древесина должна издавать при постукивании определенный звук. Балки перекрытия должны плотно фиксироваться в гнездах кирпичной кладки. Используются балки из бруса или бревна сечением от 50 на 150 мм и 140 на 240 мм . Шаг балок соответствует приблизительно 0,6-1,0 метра.


Соотношение сечения балок и расстояния между ними

Также для перекрытий используют :

  • строганные шпунтованные доски для пола на втором этаже;
  • доску для чернового пола второго этажа;
  • черепные бруски 50х50 мм для крепления к низу балок;
  • утеплитель (волокнистая теплоизоляция);
  • гидропароизоляционную пленку;
  • декоративное покрытие на пол и потолок;
  • антисептик для дерева, битумную мастику, рубероид.

Устройство деревянного перекрытия

Закладка балок перекрытий в кирпичном доме производится на стадии его постройки . Глубина гнезда должна составлять не меньше половины толщины стены. Ее можно сделать сквозной с дальнейшей заделкой утеплителем. Все остальные работы проводят до начала отделочных работ. Заблаговременно производится расчет нагрузки на междуэтажное перекрытие, определяется шаг укладки и размеры необходимых балок. Использование деревянных балок для перекрытий возможно лишь в доме, где длина пролетов не более пяти-шести метров .


Принцип установки балки

Можно также сделать размещение балок методом укладки их на кирпичные столбы . При этом они должны быть установлены с небольшими интервалами. Такой способ чаще используют при оборудовании перекрытий цокольного этажа.

Укладка балок

Укладку начинают с крайних балок, выравнивая их при помощи обработанных мастикой подкладок и длинной планки, поставленной на ребро . Промежуточные элементы равняют по доске, уложенной на крайние балки.

Предварительно древесину обрабатывают антисептиком и тщательно просушивают . Широкие стороны балок при укладке должны располагаться вертикально – это повышает их жесткость. Концы балок срезаются под острым углом, смазывают мастикой и обертываются двумя слоями рубероида.

В ниши укладываются обработанные перемычки, в образовавшиеся углубления вводится слой минеральной ваты. Каждую третью балку следует укрепить с применением анкеров. При помощи натянутого шнура отслеживают сохранение уровня. Шаг между элементами конструкции – не более 1,5 метров .

Устройство чернового пола

Гидропароизоляция (изоспан) укладывается внахлест на перекрытия и черновой пол. Стыки проклеиваются скотчем. Сверху пленки укладывают огнестойкий утеплитель. Это может быть минеральная вата, вспененный полистирол, эковата, керамзит. Материал не должен выступать за поверхность балок.


Утепленный пол

Лаги пола второго этажа устанавливаются сверху на перекрытия. Желательно между лагами уложить дополнительный слой минерального утеплителя, чтобы изолировать пол и потолок от шума. Затем укладывается гидроизоляционная пленка.

Устройство верхнего этажа

Пол второго этажа покрывают чистовой доской, фанерой или гипсокартоном, а также укрепляют с помощью саморезов. Затем укладывается напольное покрытие в виде ламината, линолеума, плитки.

Чтобы правильно сделать «теплый пол», следует применить в качестве пароизоляции пленку из фольги.

Соединение балок в длину

Если балок не хватает на весь пролет, то надо сделать соединение :

  1. Сращивание – соединение в длину.
  2. Сплачивание – совмещение по ширине.
  3. Вязка – угловое соединение.

Принцип соединения балок

В основном требуется соединение в длину. Существует несколько способов сделать это:

  1. Внакладку – балки спиливают под углом и соединяют болтами, скобами или хомутом.
  2. Впритык – соединение балок внакладку с упором на внутреннюю стеновую перегородку.
  3. Скрепление в замок – сложный способ соединения, требующий определенных навыков. Суть его в том, что в балках вырезаются углубления и выступы, которые затем соединяются, надежно фиксируя между собой устройство.

Улучшение несущей способности перекрытия

Есть несколько способов улучшения несущей способности балок. Одним из самых популярных методов можно назвать крепление к ним накладок из досок большой толщины . Их окончания при этом должны опираться на опоры.

Также применяется улучшение несущей способности за счет укрепления швеллеров П-образного профиля. Их прикрепляют к балкам с боковой стороны.

Самый элементарный метод усилить перекрытие между этажами – укладка дополнительных балок в промежутки между имеющимися в наличии . Это самый трудоемкий, но очень эффективный способ.

В домах прежней застройки в основном не экономили на материалах, поэтому деревянные балки установлены с маленьким шагом. И сечение у них более чем достаточное. Но даже в таком доме следует проверять перекрытие между этажами, чтобы определить состояние балок. Это позволит своевременно сделать укрепление ослабленных мест и заменить поврежденные участки. Поврежденный фрагмент балок удаляют, а здоровую древесину удлиняют и усиливают креплением накладок из толстых досок.

Как защитить перекрытие между этажами

Недостаточно просто правильно построить дом, надо чтобы и при эксплуатации не возникало никаких проблем. Для этого еще на стадии проектировки учитываются все факторы, способствующие его долговечности и защите строительных конструкций. Немаловажное значение имеет решение двух задач - защита от пожара и биологического влияния окружающей среды .

По горючести материалы разделяют на пять категорий, начиная от сильногорючих и заканчивая негорючими. Конструкции из различных материалов различают по способности препятствовать распространению огня. Огнестойкие свойства – полностью исключающие распространение огня и полуогнестойкие – способные задерживать его распространение на какое-то время. Следует учесть, горючесть, это не то же самое, что огнестойкость. Под огнестойкостью понимают свойство конструкции или материала сберегать несущие и ограждающие функции при пожаре.

Защита от огня, грибка и насекомых

В этих целях дерево обрабатывают огнестойкими растворами для обеспечения сопротивления огню как минимум в течение 30 мин в опытных условиях. В жилищном строительстве устройство конструкции перекрытия второго этажа должно иметь по меньшей мере полуогнестойкие свойства .

При составлении проекта перекрытий следует иметь в виду, что балки подвергаются воздействию огня не только с нижней стороны, но и боковых.

Скорость сгорания хвойной древесины составляет согласно параметрам стойкости 0,8 мм/мин. С учетом огнестойкости следует выбирать материал с поперечным сечением 11 на 24 см, потому что при высоте балок 24 см и ширине пролета от 5,8 до 5,85 м ширину их увеличивают до 120 мм и больше.

Также очень актуальна проблема защиты конструкций из дерева от биологических воздействий :

  • воды, которая нарушает структуру дерева и является средой для размножения микроорганизмов.
  • плесневых грибков, гнили.
  • насекомых, вызывающих нарушение структуры древесины и трухлявость.
  • ультрафиолета, способствующего размягчению и потемнению древесины.

В отличие от других материалов, древесина представляет собой экологически чистый продукт, что важно для жилого помещения. К тому же деревянный пол хорошо сохраняет тепло в доме. Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно. Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики.

Рост объемов частного жилищного строительства свидетельствует о повышении благосостояния наших соотечественников. Молодому поколению с трудом верится, что еще не так давно надо было 30–40 лет числиться в очереди на получение жилья, и результат ожидания еще был неизвестен. Даже те, кто имел возможность сразу заплатить за кооперативное жилье, должны были по большому блату записываться в члены этих сообществ, объемы такого строительства были мизерными. Это к ведению для тех, кто слишком идеализирует времена СССР, а сам тогда не жил.

Сегодня ситуация кардинально изменилась, большое число наших соотечественников может купить готовые квартиры во многоэтажках, а кто не желает дышать городским смогом – строятся за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о таких ранее архитекторы не могли и мечтать. Но не у всех застройщиков достаточно знаний, чтобы выбрать правильный вариант на втором этаже. Попробуем разобраться.

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

СНиП 2.03.13-88 от 01.01.1989 г. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Таблица. Виды полов второго этажа по деревянным балкам.

Тип пола Описание технических и эксплуатационных особенностей

Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.
Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.


Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Общие требования

Вне зависимости от конкретных особенностей пола, ко всем конструкциям строительные нормы выдвигают общие требования. Только их выполнение гарантирует длительную и эффективную эксплуатацию сооружений.

Утеплитель

Среди многих видов чаще всего используются два: минеральная вата и . Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

  1. . Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.

  2. . К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.

Это объективные сравнительные характеристики двух утеплителей, анализируйте информацию и делайте свои выводы.

Балки перекрытия

В зависимости от планируемых нагрузок могут использоваться доски 50×200 мм, 50×250 мм или брусья не менее 150×150 мм. Выбирать надо только качественные пиломатериалы не ниже первого сорта. Во время расчетов следует принимать во внимание, что нагрузка на квадратный метр пола может достигать 210 кг, а максимальный прогиб не должен быть более 1/250 длины. К примеру, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть большие 2 см. Это максимальное значение, в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдержать до 180 кг/кв. м нагрузки

Сечения балки 15х15 будет достаточно

Балки следует в обязательном порядке пропитывать современными антисептиками, все места контактов дерева с бетоном или кладочными строительными материалами гидроизолируются. И самое главное – наличие постоянной и эффективной вентиляции пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

Звукоизоляция

Существующие нормативные акты предписывают, что порог звукоизоляции межэтажных перекрытий не должен превышать 50 дБ. Из физики известно, что чем большую плотность имеет материал, тем лучше он проводит колебания. Звук – это колебания воздуха, воздушные волны различной длины и интенсивности. Все утеплительные материалы отлично гасят их, для достижения требуемых нормативов достаточно между этажами делать прослойку из минеральной ваты или пенопласта толщиной 50 мм.

Максимальная длина деревянных балок

Пол нельзя настилать на непрочные основания, а пиломатериалы имеют свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, к сожалению, балки не могут использоваться в таких ситуациях. Их разрешается применять при длине пролета не более 5 м для межэтажных перекрытий и не более 6 м для чердачных. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора значительно возрастает прогиб под собственным весом. В связи с такими особенностями, балки нужно укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: на первом месте нагрузка на квадратный метр, на втором месте удобство укладки теплоизоляционных материалов. Для облегчения процесса выбора в строительных нормах и правилах есть таблицы с рекомендованными размерами балок с учетом пролета перекрытия.

Вид и материалы настила пола

Здесь существует несколько вариантов обустройства, во время выбора конкретного рекомендуется принимать во внимание максимальное количество индивидуальных факторов.


В качестве финишных материалов могут использоваться натуральные доски, или мягкие покрытия. Но есть и одно ограничение. Если планируются полы с подогревом, то деревянные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокую температуру и обязательно растрескаются. Во-вторых, дерево имеет низкую теплопроводность, что ухудшает эффективность подогрева.

Видео — Черновой пол. Устройство перекрытия в деревянном доме

Гидроизоляционные материалы

Их надо применять только при настиле теплых полов с минеральной ватой. Где именно и какая используется гидроизоляция?


Если помещение имеет пол с подогревом, то процесс монтажа еще более усложняется. Между утеплителем и нагревательным элементом есть дополнительное основание. Оно намного усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить до начала работ с полом, надо предвидеть последствия принятых решений.

Пошаговая инструкция строительства пола

Для примера мы возьмем сложный вариант – пол, утепленный минеральной ватой. Балки перекрытия из досок 50×200 мм, согласно расчетам такие элементы полностью выдерживают плановые нагрузки и имеют запас прочности примерно 40%. Запас обязателен для всех ответственных архитектурных элементов строений, перекрытие входит в перечень таких конструкций. Для пароизоляции будут применяться современные мембранные покрытия, черновой пол из обрезных досок толщиной 20 мм.

Практический совет. В целях уменьшения стоимости строительства можно для чернового пола использовать плиты ОСП или клееной фанеры, доски б/у одинаковой толщины или различные некондиционные отрезки. Решение следует принимать с учетом личных финансовых возможностей и типа финишного полового покрытия.

Шаг 1. Уложите балки перекрытия на несущие стены. Мы уже говорили, что в целях уменьшения усилия на прогиб их следует укладывать по ширине комнаты, а не по длине. Концы балок обязательно обмотайте рубероидом, должно быть не менее двух слоев. Сами доски рекомендуется не менее двух раз пропитать антисептиком. Конкретная марка не имеет значения, все они довольно эффективно справляются со своими задачами, кроме явной контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, значит расстояние по осям балок также 60 см. Таким образом, в чистоте получается ниша шириной 55 см, это позволяет плотно вставлять минвату и исключать появление щелей. Щели нежелательны не только потому, что они становятся причиной потери тепла. Есть еще одна проблема – в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса рассказывать нет смысла.

Варианты фиксации балок перекрытия к деревянным стенам

Есть довольно много способов, опытные строители принимают окончательное решение на месте. Новичкам можно порекомендовать воспользоваться одним из перечисленных методов.

  1. На торцах балок делаются выемки под размеры бревен . Достоинства – балки прочно лежат на стене, дополнительной фиксации во многих случаях не требуется. Недостатки – подрезанные элементы теряют в прочности, для подготовки каждой балки надо терять довольно много времени. Во время расчетов надо принимать во внимание не общую ширину, а только в месте подреза. А там она значительно уменьшается, за счет чего увеличивается расход пиломатериалов.
  2. Торцы балок лежат на линии сруба, под них проделываются специальные проемы . Очень простой и проверенный временем метод, универсального применения. Профессиональные строители стараются всегда использовать такой способ монтажа балок перекрытия второго этажа.

  3. При помощи металлических специальных крепежных приспособлений . Они подбираются под размер балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен. Балки вставляются в посадочные места. Преимущества метода – простота и легкость монтажа. Недостатки – несущие возможности уменьшаются, крепление самое слабое место и не может выдерживать таких же нагрузок, как и балка.

Шаг 2. К нижним плоскостям балок степлером зафиксируйте парозащиту. Нахлест не менее десяти сантиметров, все стыки надо обязательно заклеивать скотчем. Мы уже упоминали, что полостью герметичной защиту сделать не удастся, влага в любом случае найдет щели. Но это не значит, что излишне принимать меры по минимизации этого процесса.

Шаг 3. Прибейте снизу к балкам рейки или доски. К ним будет фиксироваться отделка чистового потолка, основание должно быть прочным. Сверху реек укладывается теплоизоляционный материал. В нашем случае это минеральная вата, следите, чтобы она плотно прилегала к краям ниши.

Практический совет. Толщина утеплителя рекомендуется не менее десяти сантиметров. Намного эффективнее укладывать не один слой утеплителя такой толщины, а два по пять сантиметров. За счет этого можно сделать смещения стыков и полностью исключить вероятность появления мостиков холода.

Очень важно, чтобы минвата не намокала, если дом не имеет крыши, то ее надо защищать пленкой. Мокрый материал не может самостоятельно высохнуть в нише, его необходимо для просушки вынимать. А это не только незапланированные потери времени, но и большое количество непродуктивных отходов. Во время демонтажа мокрая вата легко рвется, некоторые листы необходимо полностью менять новыми. Как правило, такие потери никто не планирует и не учитывает при подсчете количества утеплителя. В результате требуется повторное посещение магазина строительных товаров.

Шаг 4. Поверх утеплителя уложите гидрозащиту. Мы уже упоминали, что для этих целей надо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также настилается с нахлестом и фиксируется степлером.

Шаг 5. Настилайте черновой пол. В качестве финишного покрытия выбран ламинат, а под него требуется сплошное основание. Доски прибивайте плотно, но специально стягивать клиньями нет необходимости. Допускаются зазоры не более одного сантиметра. В каждую доску надо забивать не менее двух гвоздей с каждой стороны, в противном случае во время эксплуатации они обязательно выгнутся. Это очень нежелательное явление, особенно для ламината – легкое покрытие приподнимается, при ходьбе появляются крайне неприятные скрипы.

Ликвидировать их непросто, нужно полностью снимать ламинат, выравнивать доски чернового пола и перестилать покрытие заново. Как показывает практика, намного выгоднее и экономически и по времени в точности соблюдать рекомендованные технологии, чем потом устранять допущенный брак.

Черновой пол на втором этаже готов, можно продолжать строительство фасадных стен. Чистовое покрытые разрешается делать только после окончания монтажа крыши, отделки потолка и стен.

Цены на доски для пола

доски для пола

Видео — Утепление деревянного перекрытия

Видео – Укладка пола по деревянным балкам на втором этаже

Пример чердачного перекрытия по деревянным балкам

Перекрытие по деревянным балкам – конструкция несущего типа, разделяющая смежные помещения: этажи, чердак, подполье. При его возведении учитывают такие факторы, как несущая способность, звуко- и теплоизоляция, сейсмостойкость и жаропрочность. Данное сооружение регулярно испытывает нагрузку и атмосферные воздействия, поэтому должно соответствовать критериям прочности и износостойкости. По назначению перекрытия классифицируют на подвальные, междуэтажные и чердачные.

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

  • доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
  • двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
  • LVL -брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
  • комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
  • четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
  • двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
  • оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

  • межэтажное перекрытие по деревянным балкам;
  • чердачное перекрытие;
  • подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов ;
  • длина пролета (ДП ) ;
  • шаг – расстояние между соседними балками (50 см, либо 1 м).
    • ПН 150 250 350 450
    2 м 50×100 50×100 50×100 50×120
    2.5 м 50×100 50×120 50×130 100×100
    3 м 50×120 50×140 50×160 100×120
    3.5 м 50×140 50×160 50×180 100×160
    4 м 50×160 50×180 100×160 100×180
    4.5 м 50×180 100×160 100×180 100×200
    5 м 100×160 100×190 100×210 100×190
    5.5 м 100×180 100×190 100×200 100×220
    6 м 100×200 100×200 100×250 100×220

    Табл. 1 — Сечение балок при шаге в 0.5 метра

    ПН 150 250 350
    2 м 100×100 100×110 100×120
    2.5 м 100×110 100×120 100×130
    3 м 100×120 100×130 100×150
    3.5 м 100×140 100×160 100×180
    4 м 100×160 100×190 100×200
    4.5 м 100×180 100×200 100×220
    5 м 100×190 100×210 100×230
    5.5 м 100×200 100×220 100×240
    6 м 100×220 120×230 120×250

    Табл. 2 — Сечение балок при шаге в 1 метр.

    Расчет количества балок для перекрытия производится по следующей формуле:

    КБ = ДП/Ш, где:

    • КБ – количество балок установленного сечения;
    • ДП – длина пролета;
    • Ш – шаг.

    Общее число балок зависит от количества пролетов.

    Технология перекрытия пола по деревянным балкам

    Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2 . На основании данной величины закупаются брусья соответствующего сечения.

    В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2 . На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

    Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

    Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

    • Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
    • Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
    • Оптимальная ширина бруса равна его высоте, либо половине высоты.
    • Расстояние от ближайших балок до печи должно превышать 30 см.

    Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

    1. черновой пол;
    2. гидроизоляция;
    3. утеплитель;
    4. несущие балки;
    5. лаги;
    6. половые доски.

    Конструкция половых перекрытий по деревянным балкам

    Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

    При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

    Данный способ считается наиболее сложным и эффективным.

    Технология монтажа подвального перекрытия состоит из нескольких этапов:

    1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
    2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
    3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

    После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.

    Устройство межэтажных перекрытий по деревянным балкам

    Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

    Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

    1. В посадочные гнезда устанавливаются несущие балки.
    2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
    3. Снизу крепится черновой пол.
    4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
    5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

    Способы усиления деревянных балок перекрытия

    Условно технологии усиления балок можно разделить на несколько видов:

    • реставрационные;
    • реконструкционные.

    Реставрационные . В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

    Деревянные накладки

    Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

    Металлические пластины

    Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

    Обмотка углеволокном

    Углеволокно, наклеенное на поврежденный брус.

    Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

    Протезирование

    Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

    • установка опор (колон, вертикальных балок);
    • монтаж дополнительных балок.

    Установка опор

    При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

    Дополнительные балки

    При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

    Видео-инструкция

    При возведении деревянного перекрытия по балкам важен каждый из этапов работ: от расчетов до ввода в эксплуатацию. В приведенных ниже видео наглядно демонстрируется технология проектирования и возведении кровельных конструкций.

    1. Расчет материалов для деревянных перекрытий.

    2. Возведение подвального перекрытия по деревянным балкам

    3. Возведение межэтажного перекрытия по деревянным балкам.

    4. Возведение чердачного перекрытия.

    5. Способы усиления деревянных бревен.

    6. Монтаж чернового пола перекрытий.
