Кондиционеры Mitsubishi Heavy. Кондиционеры бытовые Стандартные размеры сплит системы

Потребляемая мощность сплит систем определяется двумя факторами: временем охлаждения/нагрева и частотой вращения компрессора. В случае инвертора компрессор работает на одной скорости, скорость компрессора остается неизменной на протяжение всей работы, пока аппарат не выключается. Потребляемая мощность определяется временем работы аппарата в часах, умноженное на его мощность.

Потребляемую мощность инверторных сплит систем можно контролировать в реальном времени, сопоставляя температуру термостата и уменьшение частоты вращения компрессора, тем самым снижая потребление энергии немедленно.

Бытовые кондиционеры оснащены рейтингом EER. EER означает Energy Efficiency RATIO. EER представляет собой отношение мощности охлаждения к потребляемой мощности. Таким образом, 24000 BTU сплит с EER 10 потребляет 2400 Вт (24000/2400). Кондиционеры с EER 10 и выше очень распространены на рынке, поэтому Кубань Комфорт не рекомендует приобретать блоки с EER менее 10.

Из - за исключительно высокой потребляемой мощности кондиционеров, их стремятся делать с рейтингом EER выше 11. Такие модели легко найти.

Влияние размера блока на потребление. Кондиционеры и мощность.

В некоторых случаях очень большие блоки имеют немного более низкую EER (это означает, что они используют больше энергии), чем в среднем другие блоки. Тем не менее, небольшие кондиционеры могут в конечном итоге выйти для вас дороже. Небольшие сплит системы или кондиционеры для охлаждения комнаты работают дольше, а порой и без остановки. Для того, чтобы избежать постоянной работы малых устройств, люди часто покупают более крупные единицы (9000 BTU для 20 квадратных метров комнаты, например). Стоит учитывать теневую и солнечную строну здания, если комната на солнечной стороне, то стоит взять сплит помощнее, теневая - подойдет соответствующий (7000 BTU для 20 квадратных метров комнаты, например).

Потребляемая мощность кондиционеров и размер блока (ERR расчитанный относительно показателей BTU, а не кВт).

Сплит системы и Кондиционеры 5000 BTU (5)

5000 BTU (Пятерка) кондиционеры не самые маленькие на рынке, но они являются редкостью и Кубань Комфорт не рекомендует их. 5000 BTU кондиционеры или сплиты рекомендуются для комнат менее 20 квадратных метров (в идеале менее 15 квадратных метров). Чаще всего "пятерки" не имеют функции обогрева, а только охлаждения, учитывайте это.
Для комнаты до 24 квадратных метров, подойдет 7000-8000 BTU сплит (Семерка, Восьмерка).
Потребляемая мощность 5000 BTU кондиционерв в среднем от 446 до 580 Вт (статистика больше по оконным, так как сплиты такой мощности редкость).

Сплит системы и Кондиционеры 7000 BTU (7)

7000 BTU сплит системы (Семерка), самые популярные в России, чаще всего предназначены для помещений 20-25 метров квадратных, если брать на большую площадь, то ожидается более высокий расход электроэнергии и примерно на 15-25% сокращенный срок эксплуатации (например, для 25-35 метров квадратных).
Потребляемая мощность 7000 BTU кондиционеров (сплитов) колеблется от 600-800 Вт. Также читайте ниже о разнице дешевого и более дорогого кондиционера.

Сплит системы и Кондиционеры 9000 BTU (9)

Потребляемая мощность 9000 BTU кондиционеров колеблется от 800-900 Вт (если 9000 BTU блок потребляет более 900 Вт, это неэффективно и вам лучше найти другую модель). Сплиты Девятки рекомендованы для помещений площадью 26-35 квадратных метров (это среднее значение относится и к оконнику и сплит-системе).
Если вы заинтересованы в покупке блока 9000 BTU для 35-40 квадратных метров, вам лучше присмотреться к сплитам 12000 BTU, так как они будут охлаждать ваш номер быстрее и качественнее. Они будут потреблять меньше энергии, чем более мелкие единицы потому, что они не будут работать постоянно, чем более мелкие (в данном случае, Кубань Комфорт имеет ввиду инвертер).
Вы можете найти кондиционер с самым высоким EER, позвоните нам и мы расскажем, который наиболее эффективный.

Сплит системы и Кондиционеры 12000 BTU (12)

12000 BTU сплит системы потребляют от 1061 (EER: 11.3) до 1333 Вт (EER: 9, который является немного низким по сегодняшним меркам). EER 11,3 средний для современных сплитов 12000 BTU, переводя на ваттность 1061 Вт. Не покупайте меньше, чем 11,3 (другими словами, не покупайте с потреблением свыше 1061 Вт). Сплиты с EER 11.3 настолько часты, что у вас не будет никаких проблем с их поиском. Ваш кошелек будет благодарен вам позже.
12000 BTU рекомендуются для помещений, начиная от 35 до 50 квадратных метров.

Сплит системы и Кондиционеры 18000 BTU (18)

Сплит системы и Кондиционеры 24000 BTU (24)

24 000 BTU сплиты немного менее эффективны, чем их меньшие аналоги, с диапазоном EER от 8,5 до 9,6 для современных блоков. Они обычно потребляют от 2500 до 2823 Вт. Несмотря на их сравнительно низкую эффективностью, эти единицы являются одними из наиболее широко используемых потому, что они охлаждают помещения очень быстро. По этой причине, они все еще хороший вариант.

В России, потребляемая мощность 24000 BTU бытового кондиционера в среднем 228 кВт/ч в месяц, и эти блоки рекомендуются для помещений, начиная от 72 до 120 квадратных метров, но это не является обязательным требованием. Эти устройства могут быть использованы в небольших помещениях.

Снижение электроэнергии при кондиционировании воздуха. Использование, охлаждение на бюджете.

После просмотра данных о потреблении мощности выше, вы можете быть обеспокоены высоким использованием энергии кондиционеров, но не волнуйтесь, Кубань Комфорт расскажет, как экономить.

Обслуживание

Кондиционеры должны пропускать воздух через множество крошечных сот для того, чтобы работать эффективно. Убедитесь в том, что фильтры чистые, а также соты конденсатора и испарителя. Если какой-либо из перечисленных атрибутов грязный, охлаждение будет некачественным.

Забитый конденсатор с недостаточным потоком воздуха может привести к перегреву, снижая его способность рассеивать тепло снаружи (эффективность снижается), а также повредить компрессор. Грязный испаритель может замерзнуть, что существенно снижает эффективность и рендеринг. То же самое относится и к фильтрам. Давно не чистили, вызовите мастера для очистки.

Используйте белые занавески

Белые шторы могут отражать значительное количество горячего солнечного света обратно наружу. Солнечный свет превращается в тепло после того, как он входит в вашу комнату.

Отличие дешевых от более дорогих сплит систем

Чем же отличаются и стоит ли переплачивать? Дешевые сплиты дешевле за счёт использования более тонкого металла в трубках и радиаторах, за счет более дешевой электроники, пластика и за счет более дешевого компрессора. Теперь по порядку: электроника в данном случае имеет самое меньшее расхождение с дорогими моделями и составляет примерно 2-3 года разницы эксплуатации этого блока, у дорогих сплитов электроника работает дольше. Далее у нас компрессор, на сегодня даже дешевые компрессоры делают качественно и разница в сроках такая же, как и у электроники. Дешевый пластик желтеет, дорогой нет. А вот использование тонкого металла будет приводить к более частым утечкам и требовать более частого обслуживания. Кубань Комфорт рекомендует покупать более дорогие и известные бренды, от которых вы получите удовольствие.

Поставить внутренний блок кондиционера – не просто вписаться в интерьер комнаты рядом с комодом или над письменным столом возле окна. Зачастую установку кондиционера согласуют с изменениями, запланированными по случаю полной перепланировки уже существующего дома или квартиры или в только что сданной новостройке.

Взаимосвязь мощности и габаритов блока

Хозяин домовладения или собственник рабочего помещения точно знает, какая модель кондиционера подойдёт ему в его конкретном случае . Выбор осуществляется не только по рабочим характеристикам кондиционера (мощность, количество режимов и другие общие и вспомогательные функции), но и по размерам, которыми должны обладать наружный и внутренний блок.

Почти все владельцы домохозяйств предпочитают именно сплит-систему за её энергоэффективность, высокую холодовую отдачу и многообразие разновидностей сплитов, представленных на рынке микроклиматической техники.

Размеры внутреннего и внешнего блоков – главный фактор, влияющий на холодовую мощность. У мелкого внутреннего блока вряд ли внутренний контур, по которому циркулирует обретающий газовое агрегатное состояние хладагент, окажется достаточно велик , чтобы выдавать, скажем, всё те же 15 киловатт мощности по забираемому из комнаты теплу. В спальне до 25 м2 холодовой мощности в 2,7 кВт достаточно, чтобы за час опустить температуру, к примеру, с 32 до 23 градусов.

Однако в небольшом диапазоне выделяемой холодовой мощности – например, в 2,7 и 3 кВт – у моделей кондиционеров одной и той же линейки корпус внутреннего блока может оказаться одинаковым. Это происходит за счёт запаса внутреннего пространства, позволяющего разместить несколько более длинный змеевик. В ряде случаев увеличение холодовой мощности достигается и за счёт несколько более мощного двигателя цилиндрического пропеллера, сдувающего только что сгенерированный контуром холод в комнату . Но «оборотистость» вентилятора, разогнанного на полную мощность, привносит дополнительный шум в охлаждаемом помещении. Диаметр трубок фреонотрассы остаётся неизменным.

Габариты внутреннего блока

Типовая длина комнатного блока сплит-системы – в среднем три четверти метра. Редкость – блок длиной 0,9 м. Монтажники часто отмеряют усреднённую длину в 77 см. Высота блока – 25-30 см, часто используется усреднённое значение в 27 см. Глубина (от передней панели до стены) – 17-24 см. Глубина здесь уже не столь важна. Практическая (установочная) длина и высота – 77х27 см, что вписывается в требования для квартир.

У компактного потолочного модуля, часто имеющего «приплюснутую» сверху форму, встречается квадратичное исполнение со стороной от 50 см до 1 м. Если блок канальный, то основная его часть скрывается в вентканале. У колонных модулей, устанавливаемых на пол, высота равна примерно 1-1,5 м, а ширина и глубина – как у небольших однокамерных холодильников, например, 70х80 см. Из-за этого колонные модули не располагают в малых комнатах.

Будь это крупно- средне- или мелкогабаритный модуль, его принцип размещения может не меняться, особенно у моделей одной линейки. Сплит-кондиционер повышенной мощности не обладает слишком маленьким внутренним блоком. И наоборот, маломощной сплит-системе незачем слишком вместительный комнатный блок.

Расположение

Внутренний блок расположен так, что препятствий для забора нагретого воздуха из комнаты и выдачи его в охлаждённом виде быть не должно. Для не вполне стандартных или ограниченных пространств размеры и расположение настенного, напольного или потолочного блока должны быть не в ущерб людям, которые пользуются такой комнатой. Бывали случаи, когда из-за особенностей архитектуры здания потолочный блок располагали на стене или наоборот. От того, как он будет располагаться, работа охладителей не зависит, главное – не залить электронику блока водным конденсатом, образующимся в процессе работы.

У конкретных фирм время от времени появляются собственные подходы к размещению комнатных модулей сплит-систем. Так, Carrier презентовала вертикальный блок с боковым выходом охлаждённого воздуха. Фирма Gree предложила угловые кондиционеры.

Подобные решения пользуются успехом у владельцев небольших однокомнатных квартир, стеснённых дефицитом пространства.

Примеры готовых размеров

Так, у компании Gree глубина комнатного модуля – всего 18 см. Длина и ширина здесь варьируются соответственно в пределах 70-120 и 24-32 см.

У Mitsubishi кондиционеры имеют следующие размеры: 110-130х30-32х30 см. Такие размеры берутся неспроста: для качественного обдува радиус цилиндрического вентилятора должен быть не менее нескольких сантиметров, а его длина – хотя бы в 45 см.

Китайские кондиционеры от компании Ballu – самые маленькие системы. Модель BSWI-09HN1 обладает блоком с габаритами 70×28,5×18,8 см. Модель BSWI-12HN1 – аналогичная, отличается лишь чуть большим внешним блоком, размер которого для внутреннего жилого пространства особого значения не имеет.

Современные сплит-системы в своем составе имеют наружный блок и внутренний блок кондиционера. При установке кондиционера мульти сплит-системы свободной комплектации с одним наружным и несколькими внутренними блоками имеется возможность выбрать внутренние блоки кондиционера канального, кассетного, напольного, потолочного типов, что позволяет идеально вписать внутренний блок кондиционера в дизайн любого, даже самого изысканного, интерьера. Рассмотрим по-подробней устройство внутреннего блока кондиционера и их разновидности.

Внутренний блок кондиционера. Устройство

Внутренний блок кондиционера настенного типа состоит из:
1. Передняя панель - представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

2. Фильтр грубой очистки - представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы фильтр кондиционера необходимо чистить не реже двух раз в месяц. В новейших кондиционерах некоторых производителей применена система автоматической очистки фильтров.

3. Фильтр тонкой очистки - бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает, но оказывает на чистоту вдыхаемого человеком воздуха в помещении. Кондиционеры с серъезными системами очистки воздуха стоят дороже. Такими фильтрами оснащены кондиционеры "Премиум" сегмента (например, кондиционеры Mitsubishi Electric MSZ-FD25VA и MSZ-FD35VA).

4. Вентилятор - имеет 3 - 4 скорости вращения.

5. Испаритель - радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

6. Горизонтальные жалюзи - регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

7. Индикаторная панель - на передней панели внутреннего блока кондиционера установлены индикаторы (светодиоды) или LED дисплеи, показывающие режим работы кондиционера, выбранную температуру и другую необходимую информацию. При наличии в кондиционере режима самодиагностики дисплей отображает код ошибки возможной неисправности. Это очень удобно.

8. Вертикальные жалюзи - служат для регулировки направления воздушного потока по горизонтали. Обычно в бытовых кондиционерах положение жалюзи можно регулировать только вручную. Возможность автоматической регулировки вертикальных жалюзи при помощи пульта дистанционного управления присутствует только в некоторых моделях "Премиум" сегмента.

9. Поддон для конденсата (на рисунке не показан) - расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) - обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) - расположены в нижней задней части внутреннего блока. К ним подключаются медные трубки, соединяющие наружный и внутренний блоки.

Внутренний блок настенного типа

Внешний вид внутреннего блока кондиционера или другими словами его тип может быть различным. Самыми популярными являются настенные сплит-системы, которые в своем составе имеют настенный внутренний блок . Это самая экономически выгодная компоновка мульти системы, т.к. настенные внутренние блоки стоят дешевле, чем остальные типы внутренних блоков.

Внутренний блок канального типа

Данные внутренние блоки используются там, где необходима скрытная установка кондиционера и нет желания размещать что-либо на стенах, потолке. Внутренние блоки канального типа обычно размещаются в гардеробных или прячутся за подвесным потолком в специально отведенном месте. Данные блоки требуют наличие сервисного лючка для проведения периодического сервисного обслуживания. Подвод холодного или теплого воздуха в помещение осуществляется при помощи воздуховодов.

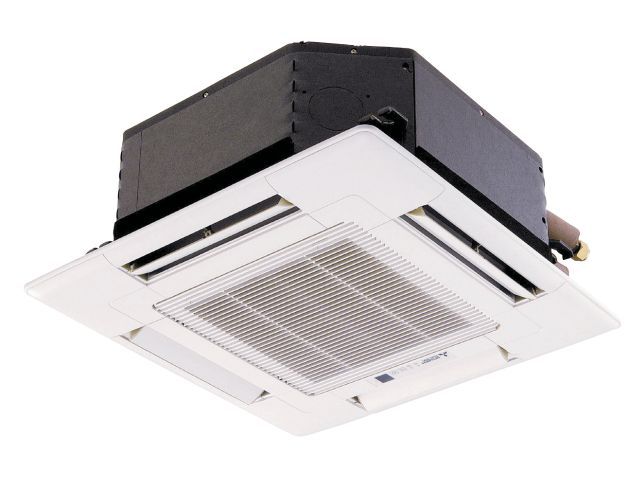

Кассетный внутренний блок

Данный тип внутренних блоков применяется когда нет возможности разместить настенные блоки. Кассетный внутренний блок может быть однопоточным и 4-х поточным. Однопоточные кассетные блоки обычно используются для кондиционирования в квартирах и загородных домах. Для крупных, объемных офисных помещений, магазинов и т.п применяются четырехпоточные кассетные внутренние блоки.

Кондиционер размеры внутреннего блока

Как Вы уже знаете сплит-система может в своем составе иметь различные типы блоков, соответственно отличаются и габариты внутреннего блока. Размеры внутреннего блока кондиционеранастенного типа различаются в зависимости от фирмы производителя и мощности кондиционера. Чем выше мощность настенной сплит-системы, тем больше размеры внутреннего блока . В среднем ширина кондиционера внутреннего блока составляет от 780 до 1100 мм.

Предлагается некоторыми фирмами, например компанией Fujitsu. Кондиционер Fujitsu серии Standart имеет маленький внутренний блок размерами 260х790х198мм. В линейке настенных кондиционеров Daikin представлена новейшая сплит система Daikin Emura FTXG25J, которая имеет самый тонкий размер внутреннего блока - толщина блока всего 156 мм!

Компания LG предлагает оригинальные настенные внутренние блоки кондиционеров LG ART COOL GALLERY квадратной формы. В данных внутренних блоках предусмотрена уникальная возможность замены изображений. Вы сможете установить во внутренний блок кондиционера LG любую картинку или фотографию.

Кондиционеры с 2 внутренними блоками чаще всего применяются для кондиционирования нескольких соседних помещений. В такой системе используется один наружный и два внутренних блока. Внутренние блоки могут быть как настенными, так и кассетными либо канальными. Системы с двумя внутренними блоками называются мульти сплит-системы.

Для кондиционирования жилых помещений и административных зданий устанавливают сплит-системы различных видов и типов. Сплит-система – это устройство, состоящее из двух блоков: наружного и внутреннего. Первый выносят на улицу, второй монтируют в комнате. Между собой оба модуля соединены медным трубопроводом, по которому циркулирует рабочий газ (фреон), и электрическими коммуникациями.

Виды сплит-систем и типы внутренних блоков

Вид – это более обобщающее понятие, применимое к техническим устройствам климат-контроля относительно их предназначения для тех или иных зданий. Тип имеет узкую смысловую направленность, под которой подразумевается какая-либо особенность конструкции или дизайна.

Сплит-системы подразделяются и по видам, и по типам. Существуют два вида двухкомпонентных установок: бытовые и коммерческие или полупромышленные. Первые монтируют в квартирах или маленьких офисах, вторые – в магазинах, парикмахерских и других подобных заведениях.

Все сплит-системы подразделяются на типы относительно конструкции и дизайна внутреннего блока:

  • настенные;
  • кассетные;
  • колонные;
  • канальные;
  • напольно-потолочные.

Каждый производитель выпускает сплит-системы с разными типами внутренних блоков, комплектуя их теми или иными функциями и стандартным набором рабочих режимов, в которые входят охлаждение и вентиляция имеющегося в помещении воздуха. Именно параметры этой части системы обосновывают выбор покупателей.

Независимо от габаритов и внешнего исполнения любой комнатный модуль состоит из:

  • теплообменника (испарителя);
  • вентилятора;
  • воздухораспределительной решетки;
  • входного фильтра;
  • направляющих жалюзи;
  • лицевой панели;
  • светодиодов;
  • датчиков температуры.

Фильтры тонкой очистки, зимний комплект и другие дополнительные элементы идут как опция по желанию заказчика. В состав может входить монтажная плата, если блок имеет настенное исполнение. Параметры работы задаются с пульта ДУ. У некоторых моделей дорогостоящей техники имеется возможность управлять функциональностью через интернет, с телефона или с центрального контроллера.

Принцип работы внутреннего блока кондиционера

В общем охлаждение выглядит так: чтобы поглощать тепло из комнаты и выделять прохладу, вентилятор внутреннего блока втягивает из помещения нагретый воздух, после чего начинается процесс поглощения хладагентом тепла при его прохождении через холодный змеевик.

Хладагент – это жидкий газ (фреон), за счет которого и происходит остывание воздуха. По сути, он является переносчиком тепла. В процессе передачи воздуху холода и забора у него тепла, он меняет свое состояние, то есть испаряется. Это происходит в теплообменнике внутреннего блока. Здесь из жидкого состояния фреон переходит в газообразное. Он забрал тепло, воздух охладился и попадает через вентилятор обратно в комнату. Процесс вывода тепла уже идет через наружный блок.

Если говорить проще, то роль внутреннего модуля заключается в заборе теплого воздуха, его охлаждении и выдаче обратно в помещение. При работе прибора на обогрев он, наоборот, становится проводником тепла, меняясь с наружным модулем выполняемыми функциями. По такому принципу работают внутренние блоки всех типов.

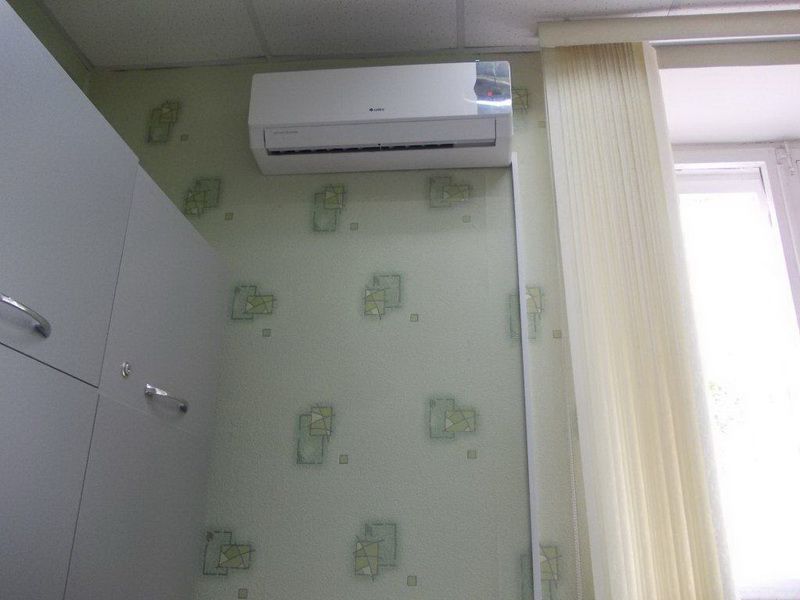

Внутренние блоки настенного типа и их размеры

настенный внутренний блок

К бытовым кондиционерам относятся настенные модели – самые популярные среди покупателей. Они напоминают по своей форме прямоугольник или квадрат, как настенные приборы LG серии ART COOL GALLERY. Их вешают на стене в удобном для пользователя месте, чтобы обработанный воздух не выходил на постоянное местопребывание человека.

Подбирают необходимый размер внутреннего блока кондиционера относительно вместительной способности помещения. У каждого производителя есть линейки крупногабаритных, стандартных и даже уменьшенных приборов климат-контроля.

В понятие размера внутреннего блока кондиционера входят такие величины, как:

  • высота;
  • ширина;
  • глубина.

Минимальная высота может составлять около 24-25 см, ширина – 70-74 см, а глубина – 18-19 см. К примеру, компания выпускает серию настенных сплитов с глубиной внутреннего блока всего 18 см, что значительно расширяет возможности установки такого устройства в различных точках помещения.

Максимальная высота настенного комнатного модуля может доходить до 30-32 см, ширина – 110-120 см, а глубина – около 30 см. К примеру, компания MITSUBISHI ELECTRIC выпускает серию инверторных сплитов именно с такими параметрами.

Если внутренний блок кондиционера имеет нестандартное исполнение, например, предполагается его вертикальное расположение в комнате, то эти параметры могут сильно изменяться.

Как правило, у кондиционеров, и не только настенных, есть прямая зависимость размеров внутреннего блока от его внутреннего устройства, а точнее – от размеров теплообменника и пространства для его обдува воздухом. Чем они меньше, тем меньше прибор, и тем хуже производительность.

Некоторые изготовители сохраняют нормальную производительность при уменьшении габаритов за счет увеличения скорости вентилятора, но появляется новый недостаток – повышенный шум. Это имеет первостепенное значение при выборе кондиционера в квартиру. Можно избежать и этой неприятности путем занижения расхода воздуха. Хотя в любом случае очень мощный сплит не может иметь маленький внутренний модуль.

Сегодня некоторые производители обратили свое внимание на выпуск нестандартных комнатных модулей для сплитов настенного типа. К примеру, LG в серии ARTCOOL предлагает квадратные устройства с возможностью смены картинки на корпусе, а всех удивила выходом вертикального внутреннего блока кондиционера с нестандартным распределением воздуха в две стороны, что больше характерно напольно-потолочным моделям. Компания GREE уже не первый год предлагает угловые приборы, но в России их найти сложно.

Как правило, и вертикальный внутренний блок кондиционера, и угловой, и квадратный покупатели предпочитают либо из-за экономии пространства, либо чисто из дизайнерских предпочтений.

Полупромышленные кондиционеры и их размеры

Остальные типы внутреннего блока кондиционера причисляются к виду полупромышленного оборудования, но маломощные модели таких устройств могут устанавливаться и в обычных квартирах.

Кассетный модуль имеет квадратные формы и легко умещается в ячейку подвесного потолка. Его размеры могут быть 600×600 мм или 800×800 мм, хотя некоторые изготовители выпускают серии супер компактных кассет с размерами 500×500 мм.

Наряду с кассетными внутренними модулями в фальшивый потолок (или стену) зашивают канальные устройства, представляющие собой гибрид приточной установки и кондиционера. Они не только охлаждают помещение, но и могут свободно обновлять комнатный воздух посредством подмеса уличного с помощью дополнительного оборудования – приточной установки. У обоих видов этих агрегатов климат-контроля снаружи видны лишь распределительные решетки.

Единственный недостаток – им требуется межпотолочное пространство минимум в 30 см для монтажа.

Колонные кондиционеры похожи на вытянутый шкаф. Они размещаются в крупных помещениях на полу там, где требуется большая холодопроизводительность. Их габариты значительно превышают размеры любой настенной модели, но это является необходимостью, так как по-другому достичь такой мощности невозможно.

Напольно-потолочные сплиты вполне компактны и одновременно достаточно производительны для помещений до 100-120 м². Их внутренний блок по форме напоминает современный радиатор. Они просты в уходе и использовании. Основное преимущество – два способа крепления такого внутреннего блока: к стене и на потолке. Если модуль вешают на стену чуть выше пола, то обдув идет в две стороны, захватывая даже самые сложные и труднодоступные участки помещения. Вот почему напольно-потолочные модели любят монтировать в комнатах со сложной конфигурацией.

Технические характеристики кондиционера

Не только конструкция, но и технические характеристики внутреннего блока кондиционера обуславливают покупку той или иной системы. Ведь в зависимости от того, насколько верно их подобрали, прибор будет либо исправно работать, либо быстро израсходует заложенный потенциал.

Какие основные технические характеристики важны при подборе внутреннего блока кондиционера в помещение? Смотрим на примере кондиционера LG серия ART COOL GALLERY.

У каждого производителя эти данные могут дополняться другими параметрами, поэтому технические характеристики внутреннего блока кондиционера обычно смотрят либо на шильдике, либо в инструкции пользователя.

Вывод: любой комнатный блок наделяется мощностью охлаждения и обогрева (кВт), мощностью потребления электричества (кВт), расходом воздуха (м³/час), а также определенными размерами и весом.

С мощностью потребления вопрос немного осложнен тем, что конкретно для внутреннего блока ее могут не указывать. Чаще в характеристиках пишут параметры потребления в общем для сплит-системы, в то время как он расходует гораздо меньше, чем наружное устройство – в среднем 100-200 Вт.

Особенности установки кондиционера

Монтаж настенного комнатного модуля может быть очень разнообразным. Чаще всего блок закрепляют справа или слева от окна и как можно ближе к наружному, чтобы протяженность трассы не превышала рекомендуемую длину в 5 метров. Если по необходимости эти значения увеличены, то магистраль зашивается в штробу в стене или аккуратно укладывается в декоративный пластиковый короб вместе с остальными соединительными коммуникациями.

Другие типы внутренних блоков монтируют в отведенных для них местах:

  • канальный – в подвесной конструкции потолка комнаты или, чтобы избежать шума, в нежилом помещении – в кладовке, коридоре, уборной;
  • кассетный – в подвесной конструкции потолка так, чтобы обдув из решетки шел не на места пребывания людей, а в неиспользуемую зону;
  • напольно-потолочный – на стене в 15-20 см от пола или на потолке в месте, откуда воздух будет расходиться по всей поверхности;
  • колонный – на ровном прочном полу.

На внутренний блок не должны попадать прямые лучи солнца, также исключается любое воздействие на него источников тепла.

Внутренний блок кондиционера на лоджии

Иногда заказчик может потребовать произвести установку внутреннего блока кондиционера на лоджии, объясняя это боязнью простыть, ограниченностью пространства в помещении, нежеланием штробить стену или иметь длинную трассу, упакованную в короб. Еще причиной такой просьбы может стать невозможность найти зону в комнате, которой не пользовались бы жильцы. Такое происходит при большой скученности людей в одном помещении.

Возможна ли установка внутреннего блока кондиционера на лоджии, если да, то какие требования должны быть учтены?

  • Исключается попадание теплого воздуха через окно и щели под ним. Стекла завешивают плотными шторами, а стенам обеспечивают герметичность;
  • Необходимо вынести дверной и оконный проемы между жилой зоной и лоджией, чтобы обработанный воздух свободно циркулировал по всей территории;
  • Отдают предпочтение инверторным моделям, чтобы при сильной нагрузке (а она будет обязательно при таком расположении устройства) компрессор не работал в постоянном режиме старт-стопа;
  • Мощность по холоду берут с хорошим запасом, так как для достижения в комнате 22°C на лоджии придется ставить 18°C.

Даже при выполнении требуемых условий проблемы возникают регулярно. Во-первых, все равно будет ощущаться разница температур. Проще говоря, на лоджии будет северный полюс, в то время как в комнате лишь немного станет прохладней. Во-вторых, потенциал даже инвертора все равно израсходуется гораздо быстрее.

Грамотные специалисты никогда не посоветуют устанавливать внутренний блок от кондиционера на лоджии, исходя из всех перечисленных пунктов.

Способы крепления кондиционера к стене или потолку

В зависимости от типа внутреннего блока существует два вида его крепления к стене или потолку. Бытовые сплит-системы вешают на монтажные пластины. Это происходит по следующей схеме:

  • сверлятся отверстия в стене;
  • в них вставляются дюбеля;
  • прикручивается монтажная пластина;
  • на нее вешается кондиционер.

Таким образом происходит крепление внутреннего блока к стене только у настенных моделей. Коммерческие модули закрепляют специальными шпильками по другой схеме:

  • размечают на потолке места креплений;
  • сверлят отверстия;
  • вставляют цанговые крепления;
  • в них вкручивают шпильки;
  • на шпильки вешают блок;
  • закручивают гайки.

Стоит помнить, что монтаж канальных систем с воздуховодами проводят на этапе строительно-ремонтных работ. Остальные сплиты можно устанавливать в любое время.

Принципиальные электрические схемы кондиционера

Для корректной установки внутреннего модуля используют принципиальные электрические схемы кондиционера, на которых указаны все межблочные соединения и места их подключения. Без них проводить монтаж нельзя, так как единой схемы не существует, а для разных типов модулей они совершенно различны. Тоже самое касается on/off и инверторных сплитов.

У каждого производителя схема внутреннего блока одного и того же типа может сильно различаться, поэтому используют только ту, которая прилагается в мануале заводом-изготовителем.

Обслуживание и диагностика неисправностей кондиционера

Каждая сплит-система нуждается в регулярном обслуживании, которое предполагает очистку блоков от загрязнений внешних и внутренних, а также диагностику неисправностей и заправку фреоном по необходимости.

Можно как-то самостоятельно почистить внутренний блок кондиционера в домашних условиях? Да, это реально, но нежелательно, так как неопытный пользователь может повредить какую-либо деталь устройства. Если все-таки мастера вызвать нет возможности, то человек должен знать, как разобрать внутренний блок кондиционера, чтобы вымыть фильтры, вентилятор и теплообменник.

Сначала снимают декоративную панель, для этого нажимают на защелки по бокам, и крышка корпуса легко отходит. Затем аккуратно снимают фильтры, вентилятор, лоток для сбора конденсата и промывают их под струей проточной воды. Теплообменник протирают влажной тряпкой, так как он является стационарной деталью. После очистки все элементы насухо вытирают и устанавливают обратно.

В конце статьи можно будет посмотреть видео о том, как разобрать внутренний блок кондиционера и как его почистить без помощи специалистов.

Для осуществления этих действий понадобится мягкая тряпка из микрофибры и специальная пена для очистки сплит-систем.

Даже если с тем, как почистить и разобрать внутренний блок кондиционера, проблем не возникнет, то заправку и диагностику сам пользователь провести не сможет, поэтому придется вызвать специалистов, имеющих профессиональное оборудование и материалы.

В каких случаях еще может потребоваться помощь мастера? Пользователя должны насторожить такие моменты, как:

  • плохое охлаждение;
  • необычные шумы и вибрации;
  • обмерзание блока;
  • невозможность включить кондиционер;
  • уход прибора в режим кодов неисправностей.

Многие пользователи интересуются, почему обмерзает внутренний блок кондиционера, и насколько это серьезно. Такой признак говорит о том, что:

  • в сплит-системе не хватает фреона;
  • произошло сильное загрязнение некоторых рабочих узлов и фильтров;
  • устройство используют при недопустимой температуре.

С помощью измерения рабочего давления мастер сразу определит, если в системе на самом деле недостаточно фреона. Загрязненные внутренние элементы можно увидеть самостоятельно, сняв крышку корпуса. Также причиной обмерзания внутреннего блока кондиционера может стать слишком длинная трасса, которую просто не дозаправили монтажники при установке.

Если в работе сплит-системы любого типа замечены какие-либо отклонения, необходимо сразу же приглашать специалиста.

Во время эксплуатации бытовой сплит-системы вы можете почувствовать неприятный запах гнили вместе с потоками воздуха из устройства. Он указывает на необходимость профилактической чистки блока. Помимо отталкивающего амбре, засорение узлов может стать причиной быстрого износа силовой части, повышенного расхода электроэнергии и возникновения аллергических реакций у человека.

Выполнять эту процедуру можно доверить работнику сервисного центра. Но если вы пользуетесь сплит-системой довольно давно, то можете справиться с работами самостоятельно, сэкономив средства. Необходимо лишь ознакомиться с порядком разборки и проведением профилактической чистки.

Размеры внутреннего блока

Прежде чем установить внутренний блок кондиционера, вы должны поинтересоваться его размерами. Это особенно важно при ремонте, ведь современные технологии довольно часто предусматривают установку подвесных потолочных систем, которые могут повлиять на высоту потолка, как и параметры описываемого прибора.

В продаже можно встретить нестандартные модели, которые обладают уникальными размерами. Длина блока обычно варьируется от 700 до 800 мм. Несколько реже встречаются изделия до 900 мм. Специалисты рекомендуют брать в расчет в среднюю длину в 770 мм.

Что касается высоты, то она обычно равна 250-290 мм. Усредненным значением являются 270 мм. Глубина не сильно интересует потребителей, но она достигает 240 мм. Минимальное значение эквивалентно 170 мм. Из этого можно сделать вывод о том, что средние размеры внутреннего блока кондиционера равны 770 x 270 мм.

Знание этих параметров позволяет определить, на каком расстоянии от потолка и стен вешать оборудование. Противоречий по данному вопросу великое множество. В некоторых инструкциях минимальное расстояние составляет 50 мм, тогда как в других оно достигает 300 мм. Оптимальное значение равно цифре от 60 до 150 мм.

Специалисты обычно устанавливают кондиционер с удаленностью в 100 мм. Прежде чем монтировать внутренний блок кондиционера, важно учесть, будут ли в помещении шторы. Шаг между ними и сплит-системой обычно составляет 150 мм. Увеличить это значение можно до 250 мм. Среднее расстояние от блока до стены равно 400 мм.

Классификация внутренних блоков

Для того чтобы осуществить разборку, необходимо определить тип внутреннего блока кондиционера, который может быть представлен:

  • настенной сплит-системой;
  • канальным кондиционером;
  • кассетным устройством.

Самыми распространенными являются настенные модели, которые более доступны по стоимости и иногда еще называются бытовыми. Их установку можно осуществить в помещении любого назначения, а мощность в пределах 7 кВт позволяет охлаждать до 70 м 2 площади. Такие блоки обычно устанавливаются в верхней части стены, недалеко от окна, так как конструкция предусматривает наличие наружного блока, а узлы должны быть соединены между собой.

Настенные кондиционеры не способны подавать в помещения свежий воздух, так как для этого требуется отдельная система вентиляции. Если вы задались вопросом о том, как разобрать внутренний блок кондиционера, то сможете ознакомиться с этой информацией ниже. Именно для такого устройства приведены рекомендации в статье.

Помимо бытовых кондиционеров, некоторые производители поставляют на рынок полупромышленные приборы, мощность которых достигает 10 кВт. Внешне они походят на традиционные сплит-системы, но по параметрам являются полу промышленным оборудованием.

Канальные кондиционеры устанавливаются с подвесными потолками, которые скрывают их полностью. Распределение охлажденного воздуха обеспечивается с помощью теплоизолированных воздуховодов, которые располагаются в межпотолочном пространстве. Такие конструкции могут охлаждать сразу несколько помещений. Мощность оборудования достигает 25 кВт, что позволяет обеспечивать охлаждение коттеджа или нескольких комнат квартиры. В качестве основной особенности канальных систем выступает возможность подачи свежего воздуха в том объеме, который гарантируется функционированием полноценной вентиляции.

Кассетные кондиционеры требуют подвесного потолка при монтаже. При сравнении с канальными конструкциями кассетные распределяют охлажденный воздух через нижнюю часть блока. Она закрывается декоративной решеткой и обычно имеет следующие размеры: 600 x 600 и 1200 x 600 мм.

Проведение разборки и чистка кондиционера

Для чистки внутреннего блока кондиционера необходимо осуществить его разборку. Для этого подготавливаются отвертки разной конфигурации и размеров. Следует позаботиться о наличии коробочки для сбора крепежных деталей. Понадобится электрическая и функциональная схемы прибора. В некоторых моделях они нанесены на внутреннюю сторону верхней крышки.

Для очистки внутренних элементов понадобятся:

  • чистая ветошь;
  • моющее средство;
  • пылесос.

На первом этапе необходимо обесточить кондиционер. Это соответствует правилам электробезопасности. Следует извлечь вилку из розетки. Верхняя крышка блока снимается. Откручиваются болты, которых может быть два или три. Обычно они закрываются декоративными заглушками. Верхняя крышка внутреннего блока извлекается. Если она покрыта слоем плесени и грязи, ее следует вымыть в ванной с помощью моющих средств и щетки.

Разбирая внутренний блок кондиционера, вы должны будете извлечь воздушные фильтры. Они изготовлены из пластика и предназначены для грубой очистки воздуха. Иногда они фиксируются на крышке или внутри кондиционера. Фильтры промываются под интенсивной струей воды. В этом поможет щетка.

Направляющие воздушного потока тоже следует снять. Из пазов извлекаются жалюзи. Для облегчения процесса необходимо слегка изогнуть их. Эти элементы направляют поток холодного воздуха внутрь помещения и тоже нуждаются в усиленной промывке.

Демонтаж нижней крышки

Следующим шагом станет отсоединение нижней крышки. Нужно будет извлечь дренажную трубку и провод электропитания. В процессе этого следует отжать три защелки и отсоединить от блока сливную ванночку вместе с выводящим шлангом.

Извлечение клеммных колодок

Внутренний блок кондиционера имеет клеммные колодки. Их в процессе разборки отсоединяют, а после извлекают электронный блок управления и трансформатор. Для того чтобы вынуть первый, необходимо отжать боковые крепления, а после потянуть устройство на себя. Перед этим провода заземления откручиваются.

Съем двигателя вентилятора

Теперь можно демонтировать двигатель вентилятора. Для этого откручиваются болты, которые укрепляются к шасси. Испаритель приподнимается, а двигатель извлекается наружу вместе с роторным вентилятором. Мотор необходимо отделить от вентилятора, но сначала придется прогреть головку болта паяльником. Это позволит разблокировать тепловой замок на шкиве мотора. Как только лопасти вентилятора удастся снять, их необходимо вымыть. Сборка осуществляется в обратной последовательности.

Чистка внешнего блока

Внешние и внутренние блоки кондиционеров одинаково нуждаются в обслуживании. Периодичность для первого составляет два раза в год, что верно даже при интенсивной эксплуатации. Использовать для этого необходимо пылесос, но устройство должно быть достаточно мощным, чтобы вытянуть пыль с наружных фильтров и радиаторов теплообмена.

Самостоятельно или с помощью специалистов

Если блок располагается на внушительной высоте, то можно открутить защитную решетку и пропылесосить, а также протереть внутренности от пыли. В противном случае вы можете обратиться за помощью к профессионалам, которые снимут кондиционер с использованием альпинистского снаряжения или вышки. Чистку самостоятельно можно осуществить с помощью компактных отправителей, но систему кондиционирования при этом придется обесточить и включить лишь через 30 минут после окончания обслуживания.

В заключение

В процессе эксплуатации сплит-системы пыль оседает на крыльчатке вентилятора, где образуется «шуба» грязи. Это препятствует прохождению потока воздуха при обдуве испарителя. Последний обмерзает, а пользователь не получает нормального холода и интенсивного воздушного потока.

Чистка вентилятора внутреннего блока кондиционера требуется и в том случае, когда вы увидели черные хлопья, вылетающие из прибора. Это говорит о том, что количество грязи настолько велико, что она не удерживается на внутренних узлах. В качестве профилактики время от времени вы можете демонтировать вентилятор и промывать его химическими средствами. Но не все модели позволяют легко извлекать эту часть системы.
