Как самостоятельно установить сплит. Установка кондиционера своими руками: правила, инструменты и этапы монтажа

Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

Сначала – ремонт, потом – сплит

Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см. дальше).

Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.

Сплит-система:
1 – наружный (внешний) блок
2 – внутренний настенный блок

Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.

Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.

В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.

Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!

Сплит-системы различаются по мощности (холодопроизводительности) и дизайну. Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:

1. Площадь (объем) вашего помещения.
2. Размеры окна, сторону света, на которую оно выходит.
3. Наличие (отсутствие) жалюзи на окнах.
4. Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).
5. Число батарей отопления в комнатах.
6. Количество людей, постоянно находящихся в помещении.
7. Имеется ли принудительная вентиляция?

Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель. Так, например, работают в фирме «Аэропроф», специализирующейся на кондиционерах «Керриер» (Carrier) (США), в фирме «Метеомаркет» (кондиционеры «Дайкин» (Daikin) и фирме «КлиматСС» (кондиционеры «Хитачи» (Hitachi)).

Так выглядит распределение потоков воздуха из настенного внутренного блока

Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.

Мало того, работы по монтажу в свежеотремонтированной квартире стоят значительно дороже, особенно после евроремонта.

Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.

А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.

Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.

Монтаж: с чего начать?

Схема монтажа сплит-системы

1. Коммуникации (в штробе)
2. Дренаж (в штробе)
3. Канализация
4. Сифон
5. Электропроводка – к щитку (в штробе)
6. Отверстие в стене, пробитое с наклоном 1–3°

Первый этап: проводится отдельная электропроводка

К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

Второй этап: монтаж наружного блока

Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Внешний и внутренний (настенный) блоки сплит-системы «Керриер»

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под окном висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.

Чего нельзя делать с внешним (наружным) блоком?

Есть ограничения места для установки внешнего блока:

1. Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).
2. Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.

Третий этап: установка внутреннего блока

Пульт управления кондиционером

Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

Итак, внутренний блок нельзя устанавливать:

1. …над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.
2. …в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.
3. …непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.
4. …там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.
5. …с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже). Четвертый этап: штробление стен или пола

Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

Монтажники приезжают на место со всем необходимым оборудованием, в штробу укладывают коммуникации, дренажную трубку кладут в штробу под уклоном

После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

Пятый этап: проверка работы системы с помощью специальной программы

На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

Шестой этап: уборка мусора

Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» (Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.

Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены (см. таблицу).

Что сказали монтажники?

Опытные специалисты-установщики не советуют покупать кондиционеры «у кого придется», на рынке или с рук.

– Сколько раз бывало, проведут установку эдакие неграмотные ухари, а потом люди нам звонят, умоляют помочь, – рассказывал мне один опытный монтажник из весьма солидной фирмы. – Принесут, бывало, с собой такие горе-установщики медную трубку для фреона, а она без заглушек. Если заглушек нет, значит, внутрь попадет влажный воздух. А влажность недопустима для кондиционера: соединясь с внутренностями всей системы, образует кислоту, разъедающую механизм кондиционера изнутри! И вместо того чтобы исправно служить долгие годы, такой кондиционер уже года через три, понятно, отправляют на свалку.

Монтажники рассказали мне, что иной раз попадаются особо упертые заказчики, мол, «я плачу, делайте так, как говорю!». Как быть? Вот недавно был случай. Клиент распорядился установить наружный блок не со стороны улицы, а внутри квартиры, причем в детской комнате. Мотивировал это странным заявлением, что его дети, дескать, еще два месяца будут жить на даче. Все уговоры и аргументы монтажников, что наружный блок нельзя ставить в закрытом, а тем более – в жилом помещении, он проигнорировал. Понятно, что через два месяца упрямый покупатель вызвал монтажников переустанавливать все по новой.

Или вот случай. Клиент пожелал, чтобы внутренний блок дул прямо на кровать, а температура воздуха была бы 18°С. Ему пытались доказать, что будет холодно, кроме того, направленный поток холодного воздуха может вызвать простуду. «Нет! Не простужусь! Ставьте!» Делать нечего, поставили. На следующий день пришли, чтобы установить кондиционер уже в другой комнате, видят, а температура-то на том, вчерашнем сплите, установлена на 22°С.

– Что так? – спрашивают.

– Правда ваша, ребята, замерз я ночью.

Вообще, при правильной работе кондиционера человек не должен ощущать, что его что-то охлаждает или нагревает. Просто комфортно – и все! Как-то позвонил на фирму один товарищ, попросил приехать. Говорит: «Я его, правда, не у вас покупал». Ладно, поехали. Раскрыли блок, а там – дохлая крыса.

Вот такие дела. Отсюда вывод – мало купить и установить сплит-систему. Главное, чтобы вам это сделали профессионалы.

Порядок монтажа сплит-системы

1. Проводка отдельной электропроводки для кондиционера и установка отдельного «автомата» в распределительном щитке.

2. Монтаж внешнего (наружного) блока:

  • выбор места для его установки (не ниже 1,8–2 метров над землей, иначе могут украсть – бывали случаи);
  • установка поддерживающих кронштейнов (анкерными болтами);
  • укрепление внешнего блока на кронштейнах;
  • просверливание отверстия диаметром 50–60 см в наружной стене для соединительных коммуникаций (соединят внешний и внутренний блоки сплит-системы);
  • вставка в отверстие «гидроизоляционного стакана» (материал, из которого сделан «стакан», – ноу-хау монтажников); укладка в «стакан» соединительных коммуникаций.

    • 3. Монтаж внутреннего блока:

  • выбор места (расстояние по горизонтали между внутренним и внешним блоками не должно превышать более 7–30 метров – в зависимости от марки системы);
  • установка поддерживающих кронштейнов;
  • укрепление внутреннего блока на кронштейнах.

    • 4. Соединение проводов системы:

  • штробление стены или пола (для того чтобы спрятать коммуникации или укладка проводов в пластиковый корпус);
  • соединение проводов (медных для хладагента и электрических), идущих от внешнего блока, с внутренним блоком с помощью соединительных фитингов;
  • проведение процедуры вакуумации (в течение 50 минут, для удаления воздуха и влаги из коммуникаций с помощью спецоборудования).

    • 5. Пробное включение системы:

  • проверка работы системы с помощью специальной программы.

    • 6. Уборка помещения (силами монтажников).

    Как должен быть устроен правильный дренаж?

    Для этого установщики должны:

    1. Проштробить магистраль.
    2. Перекрыть воду в квартире.
    3. Просверлить в канализационной трубе отверстие.
    4. Плотно всадить в отверстие дренажную пластиковую трубку с сифоном. Слой воды в сифоне задержит запах, идущий из канализации.

    Внимание! Дренажная трубка, по которой отводится накопившаяся влага, должна идти обязательно под наклоном 5–10 мм, чтобы был естественный сток воды. Если наклон сделать по каким-то причинам не удается, вам должны установить специальный насос для «принудительного отсоса влаги». Но! Такой насос не входит в комплект, и его нужно покупать отдельно. Покупка обойдется в 70 – 190 долларов, в зависимости от выбранной вами модели насоса.

    Основные проблемы, возникающие при эксплуатации кондиционера

    Проблема 1: Кондиционер дует прямо на вас, создавая ощущение сквозняка.

    Решение: Надо включить функцию автоколебаний горизонтальных жалюзи (тогда сквозняк превратится в легкий ветерок) либо зафиксировать горизонтальные заслонки в более удачном положении. Если это не дает результата, нужно повернуть воздушный поток влево или вправо с помощью вертикальных воздушных заслонок. В большинстве кондиционеров эта операция делается вручную, но в некоторых моделях ее можно провести при помощи пульта.

    Проблема 2: В жаркие дни кондиционер не создает необходимой прохлады, несмотря на то что работает постоянно.

    Решение: В этом случае следует проверить, не засорились ли фильтры, закрыты ли окна и двери, не работают ли в помещении дополнительные нагревательные приборы (кипятильники или тостеры). Можно рекомендовать повесить на окна плотные белые жалюзи, хорошо отражающие тепло и свет, таким образом уменьшив теплопоступления через окна почти вдвое. Если и это не поможет, модель необходимо заменить на более мощную.

    Проблема 3: С внутреннего блока сплит-системы капает вода.

    Решение: Судя по всему, забился дренажный трубопровод. Чаще всего такая ситуация возникает, когда кондиционер с выведенным на улицу дренажным трубопроводом включают на охлаждение при минусовой температуре. В этом случае конденсат может превратиться в ледяную пробку. Чтобы этого избежать, необходимо подогреть дренажный трубопровод до +5 °С с помощью специального кабеля. Если же ледяная пробка все-таки возникла, то стоит подождать оттепели, а до того момента не включать систему на охлаждение.

    Проблема 4: Ослабление воздушного потока.

    Решение: Почистить воздушный фильтр. Это можно сделать с помощью пылесоса или промыть его мягкой губкой в теплой воде. Эксплуатировать кондиционер без фильтра не рекомендуется, поскольку он защищает не только ваши легкие, но и теплообменник внутреннего блока. При запылении последнего эффективность работы кондиционера падает.

    Проблема 5: Обледенение внешнего блока при работе кондиционера на обогрев в условиях небольших отрицательных температур и высокой влажности.

    Решение: Если кондиционер не оборудован системой автоматической разморозки, попробуйте включить его в режиме охлаждения. В этом случае внешний блок начинает отдавать тепло улице, нагревается и постепенно оттаивает.

    Проблема 6: Преждевременный выход кондиционера из строя.

    Решение: Во избежание этого не стоит эксплуатировать его при температурах ниже – 10-15°С. При более низкой температуре масло в компрессоре густеет, и его износ многократно увеличивается. О вреде кондиционеров ходят разные слухи. Но в пресс-центре столичной СЭС нам сказали, что бояться тут нечего: при своевременной замене фильтров и при соблюдении правил эксплуатации никакого вреда сплит-система не таит в себе. По крайней мере, жалоб в санэпидемнадзор не поступало.

    Все больше людей в последнее время задумываются о приобретении и установке приборов для контроля микроклимата в жилище. В городских условиях, особенно если квартира целиком находится на солнечной стороне, кондиционер является единственным вариантом для создания комфорта в жаркие летние месяцы. Немалая стоимость этого полезного устройства вызывает желание сэкономить, выполнив монтаж сплит-системы своими руками. Так ли сложна эта процедура, как уверяют компании, занимающиеся установкой кондиционеров? И как установить кондиционер самостоятельно по всем правилам, чтобы обеспечить его бесперебойную работу на максимально долгий срок?

    Виды кондиционеров

    Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

    Моноблочные системы

    Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

    1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
    2. . Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

    Двухблочные системы

    В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

    1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
    2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
    3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

    Подготовка к установке кондиционера своими руками: выбор места

    Так как наибольшей популярностью пользуются настенные сплит-системы, то и описывать, как установить кондиционер своими руками, будем применительно к ним.

    Выбор места размещения наружного блока кондиционера в многоквартирном доме может вызвать некоторые затруднения:

    • Во внешнем блоке системы происходит охлаждение хладагента, поэтому его следует разместить так, чтобы по возможности избежать нагрева солнечными лучами. Хорошо подходит северная или восточная сторона дома или балкона.
    • Массивный наружный блок кондиционера должен быть размещен так, чтобы не мешать соседям.
    • Недопустимо, чтобы конденсат из дренажной трубы стекал по стене дома. Ее надо вывести как можно дальше.
    • Как и любое устройство, наружный блок кондиционера нуждается в периодическом обслуживании. Поэтому он должен быть расположен так, чтобы к нему можно было подобраться без особых усилий и риска.

    При выборе места для внутренней части системы тоже существует ряд условий:

    • Ее нельзя размещать возле элементов отопительной системы.
    • Недопустимо, чтобы внутреннюю часть сплит-системы закрывали шторы или другие предметы, препятствующие свободному перемещению воздуха.
    • Процессор блока кондиционера может выйти из строя, если будет находиться в области интенсивных электрических помех, создаваемых бытовыми приборами. Поэтому, например, его нельзя размещать на кухне.

    Инструменты

    Подбор необходимого инструмента тоже будет непрост. Для работы потребуются:

    • Насосы: вакуумный и велосипедный.
    • Набор для развальцовки труб. Лучше в комплекте с труборезом. Другим инструментом медные трубки резать нельзя – внутрь их обязательно попадут опилки, которые выведут из строя вакуумный насос.
    • Ример для чистовой обработки развальцованных труб.
    • Манометр для измерения давления в системе кондиционера.
    • Индикаторная отвертка и тестер для монтажа электрической проводки блоков.
    • Перфоратор.
    • Бухта медной трубки.

    Трубки лучше брать целую бухту, с концами, завальцованными еще на заводе. Никогда нельзя угадать, каким инструментом отрезалась трубка, если приобретать только часть бухты. Медные трубки не должны иметь вмятин, трещин и других дефектов.

    Монтаж внешнего блока кондиционера

    Сразу следует учесть, что наружный блок кондиционера должен располагаться ниже внутреннего.

    • После разметки мест креплений кронштейнов сверлится отверстие под коммуникации. Разумеется, при этом надо избежать попадания сверла в другие коммуникации или арматуру, поэтому место для отверстия надо выбирать внимательно. В кирпичной стене его лучше проложить по шву кладки. Если бетонная плита имеет частую арматуру, то единственный выход – сверлить отдельное небольшое отверстие под каждый провод или трубку системы.
    • Анкерными болтами к стене крепятся кронштейны. Можно закрепить наружный блок кондиционера непосредственно на балконе, немного изменив схему крепления. Но в любом случае важно соблюсти уровень: при малейших перекосах системы возникнут проблемы со стоком конденсата.
    • Самый сложный этап операции – это непосредственный монтаж внешнего блока своими руками. Он весит не меньше 60 кг, именно поэтому эту работу надо выполнять, как минимум, вдвоем. Чтобы надежно закрепить кондиционер на кронштейнах может потребоваться помощь промышленных скалолазов или спецтехники.

    Для нормальной работы системы необходимо оставить между корпусом кондиционера и стеной зазор не меньше 100 мм.

    Установка внутреннего блока и необходимых коммуникаций

    Ход работ:

    • Внутренний блок крепится своими руками на монтажную пластину с помощью системы защелок. Пластина надежно прикрепляется к стене на расстоянии не менее 10 см от потолка и не менее 5 см от угла комнаты. Приподняв вдвоем внутреннюю часть, ее фиксируют защелками.
    • Медные трубки кондиционера для подачи хладагента отрезаются с запасом в метр на предполагаемые изгибы. Минимальная длина этих коммуникаций – не менее 1,5 метра. Осторожно согнув их, надеваем гайки и развальцовываем концы. Гайки затягиваются на штуцерах плотно, но без большого усилия.
    • Дренажная трубка крепится на блок резьбовым фланцем или при помощи куска термоусаживаемого шланга.
    • Электропитание кондиционера обязательно производится через автомат. Для сплит-системы прокладывается своя проводка сечением не менее 1,5 кв. мм. Желтый провод с зеленой полосой – это обычно ноль. Тут пригодятся индикатор и тестер.

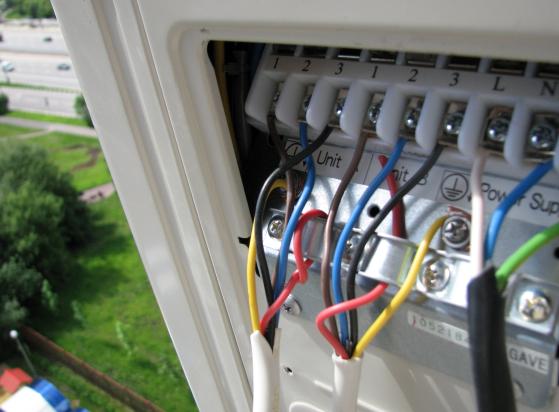

    • Обе части кондиционера соединяются многожильными проводами по схеме из инструкции. При малейших сомнениях лучше проконсультироваться со специалистом, ремонт системы в случае неправильного подсоединения обойдется дороже.

    Проверка герметичности и заполнение системы

    Выполняется в такой последовательности:

    • К ниппелю присоединяется велосипедный насос, а все сочленения и трубки покрываются мыльным раствором. Если при подаче воздуха появляются пузыри, то следует подтянуть гайки на штуцерах.
    • После проверки герметичности производят откачку воздуха из кондиционера. К ниппелю присоединяется вакуумный насос и работает не меньше часа. Это необходимо для полного удаления влаги из системы.
    • Присоединив к блоку с помощью переходника с манометром баллон с фреоном, производят заполнение системы до достижения давления, указанного в инструкции. После чего включают электропитание через автомат.

    Если кондиционер самостоятельно перешел в режим тестирования системы, то все получилось. Если нет, то, возможно, поможет запуск с пульта. В противном случае придется вызывать мастера.

    При положительном результате остается лишь утеплить жгут коммуникаций между блоками фольгой и водостойкой изолентой, после чего отверстие в стене задувается пеной. Все, можно наслаждаться работой кондиционера.

    В последние несколько десятилетий бытовые кондиционеры прочно вошли в нашу жизнь и превратились в обыденную бытовую технику, как это раньше произошло с иными бытовыми приборами - холодильниками, кухонными комбайнами и т.д. Кондиционер относится к сложным техническим устройствам, установку которого обычно доверяют специалистам. Однако в ряде случаев, когда услуги специализированных организаций недоступны, а хозяин жилища обладает достаточными навыками, установку этого агрегата можно произвести самостоятельно.

    Разновидности бытовых кондиционеров

    Всё многообразие систем кондиционирования можно разделить на два основных вида - моноблоки и сплит-системы.

    Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе . К таким системам можно отнести:

    • Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

    Установка оконного кондиционера уменьшает площадь окна

    • Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

    Напольные кондиционеры можно передвигать внутри помещения

    Достоинства моноблоков напрямую связаны с особенностями их конструкции:

    • Дешевизна в сочетании с длительным сроком службы.
    • Простота конструкции и эксплуатации.
    • В этих системах достигается максимально возможный КПД.
    • Быстрое охлаждение воздуха.
    • Большинство современных систем оснащены дистанционными пультами управления.

    Такие системы не лишены ряда конструктивных недостатков:

    • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
    • Высокий уровень шума.
    • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
    • В случае установки в оконный проём уменьшается освещённость помещения.

    Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых - компрессор, выносится на улицу . В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

    • Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

    Фен сплит-системы может быть установлен в любом месте стены дома

    • Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором - от пола вверх.

    Внутренний блок напольно-потолочной сплит-системы

    • Ещё одна разновидность - мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

    Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

    К неоспоримым достоинствам сплит-систем относятся:

    • Низкий уровень шума.
    • Функция очистки воздуха от бактерий и пыли.
    • Наличие функции обогрева в холодное время года.

    Это интересно: довольно часто функция обогрева предусматривается производителями и в современных моноблочных системах, как оконных, так и мобильных.

    • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
    • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

    Недостатки сплит-систем:

    • Стоимость их выше по сравнению с моноблочными моделями.
    • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

    Способы установки кондиционеров в квартире

    • Моноблочные модели оконных кондиционеров в настоящее время приобретаются все реже. Причиной тому - значительное увеличение процента установки в жилищах пластиковых и иных окон со стандартными стеклопакетами. Изменить геометрию оконного проёма становится затруднительно, ведь такие кондиционеры устанавливаются непосредственно в оконный блок, чтобы тыльная часть с компрессором находилась за пределами помещения. Такая система может быть установлена как в нижней части окна, в этом случае она опирается на подоконник, так и в верхней, с использованием крепления при помощи кронштейнов к потолку или стене.
    • Мобильные системы крепления не требуют. Место их установки выбирается исходя из возможности вывода за пределы помещения мягкой гофрированной трубы воздуховода. Техническое решение этой проблемы оставляется на усмотрение покупателя.
    • Варианты установки сплит-систем более многообразны. Это связано с многочисленными вариантами взаиморасположения внутреннего и внешнего блоков и зависит как от пожеланий владельца относительно места крепления внутреннего блока, так и от технической возможности закрепить в конкретном месте как внешний, так и внутренний блоки. Немаловажное значение имеет возможность прокладки коммуникаций между блоками. В основе оптимального решения обычно ложится схема, в которой расстояние между внешним и внутренним блоками минимально. Такое решение позволяет минимизировать объем работ, связанных с прокладкой коммуникаций и позволяет экономить энергию, уменьшая нагрев, возникающий при циркуляции хладагента.

    Фото: наиболее часто применяемые схемы расположения внешнего и внутреннего блоков сплит-системы

    Готовим инструменты

    Если решение о самостоятельной установке сплит-системы принято окончательно, в первую очередь следует проверить наличие необходимых инструментов и расходных материалов. Для полного проведения работ понадобятся:

    • Перфоратор с буром сечением 40–45 мм и длиной не менее 800 мм.
    • Набор победитовых свёрл диаметром 6–12 мм.
    • Шуруповёрт с набором бит.
    • Ножницы по металлу и ример.
    • Линейка, карандаш и строительный уровень.
    • Разводной ключ.
    • Виниловая изоляция, малярный скотч и полиэтиленовые пакеты.
    • Кронштейны для крепления наружного блока, болты с дюбелями длиной 120 мм.

    Принимая решение о самостоятельном монтаже, стоит учесть степень доступности к месту монтажа внешнего блока. Если он будет крепиться на значительной высоте, придётся включать в расходы аренду автовышки.

    Как установить сплит-систему своими руками

    • На первом этапе производится монтаж фена сплит-системы, то есть внутреннего блока. Стальная перфорированная панель, на которой он крепится, снимается с задней стенки и прикладывается к стене в месте будущей установки. Очень важно произвести точное выравнивание по уровню, после чего размечаются отверстия под крепления. Наличие уклонов не допускается, так как это повлечёт выливание конденсата из корпуса на пол помещения. Ещё один важный момент - расстояние до потолка следует оставлять не менее 7 см. Перфоратором высверливаются отверстия в стене, после чего пластина крепится при помощи саморезов и пластиковых дюбелей. Обычно используются дюбели сечением 8 мм длиной не менее 32 мм. После навешивания на защёлки блока фена ещё раз с использованием уровня проверяется точность крепления по горизонтали.

    Фен навешивается на стальную фигурную пластину

    • На следующем этапе подготавливаются коммуникационные каналы. Если будет использоваться скрытая прокладка, придётся делать штробы с использованием ударного перфоратора. Однако такое решение влечёт за собой производство косметического ремонта в комнате. Поэтому в настоящее время чаще всего коммуникации скрываются при помощи пластикового короба подходящего сечения. При помощи перфоратора и бура проделывается отверстие в наружной стене для выведения к наружному блоку электрокабелей питания и управления, трубки из ПВХ для отвода конденсата и трубок фреонового контура. Разметка производится при помощи линейки и уровня. Важный момент: в целях обеспечения отвода конденсата следует обеспечить небольшой наклон выводного отверстия в сторону улицы. Во время сверления стоит использовать пылесос и закрепить непосредственно под отверстием полиэтиленовый пакет при помощи малярного скотча, чтобы избежать значительных загрязнений на мебели и стенах. Если длины бура будет недостаточно, сверление производится с двух сторон. В современных домах толщина стены редко превышает 1 м.

    Отверстие сверлится с наклоном в сторону улицы

    • После этого начинается самый тяжёлый этап - установка уличного блока. Так как в этом блоке размещён компрессор, весит он более 20 кг, при этом часто установка производится на значительной высоте. Поэтому не стоит забывать о мерах безопасности, в частности, использовать страховочное оборудование. Чаще всего наружный блок монтируется на стену с использованием Г-образных кронштейнов. Вначале производится разметка расположения кронштейнов на стене и сверлятся отверстия. Затем производится крепление болтами и гайками с использованием шайб. На кронштейны болтами крепится внешний блок сплит-системы, при этом под лапки монтируются прокладки из толстой резины для уменьшения вибрации и шума.

    Наружный блок монтируется на Г-образные кронштейны

    • В качестве возможного варианта используется установка внешнего блока на крышу здания или непосредственно на грунт. В этом случае используются П-образные кронштейны или рамные металлические подставки. Такое решение может значительно увеличить протяжённость коммуникаций и применяется при невозможности произвести монтаж блока на стену, например, при недостаточной прочности материалов поверхности стены.
    • Следующий этап - наиболее ответственный. В ходе него производится соединение коммуникациями внешнего и внутреннего блоков. Сначала на внешнем блоке снимается пластиковая защитная крышка и в соответствии со схемой изготовителя на клеммы при помощи болтов подключаются кабели питания и управления, идущие от внутреннего блока. Затем измеряется длина фреоновой магистрали и производится обрезание медных трубок с запасом в 10 см. Концы трубок вальцуются и при помощи римера снимается фаска. Подключение медного трубопровода производится сначала к внешнему блоку, потом - к фену разводным ключом при помощи накидных гаек, накручиваемых на штуцера в обоих блоках. Перед тем, как медные трубки будут пропущены через отверстие в стене, на них надевается виниловая теплоизоляция, концы изолируются скотчем, чтобы внутрь не попал мусор. Также производится монтаж дренажной сливной трубки, она изготавливается из гофрированной пластиковой трубы ПВХ, которая крепится к блоку пластиковыми хомутами.
      • Последний этап - ввод фреона в холодильный контур. Сначала газ выводится из контура путём открытия вентиля, следом производится вакуумизация. Хладагент находится во внешнем блоке кондиционера. Вентили, при помощи которых осуществляется ввод фреона в систему, находятся там же. Если протяжённость контура равна или меньше данным, указанным в техпаспорте, введение дополнительного объёма не потребуется. Опытные мастера перед данной операцией производят вакуумирование контура с использованием специального насоса с манометрами, позволяющими контролировать потерю давления. Эти действия позволяют не только проверить герметичность системы, но и способствуют максимальному удалению из системы влаги и воздуха, что уменьшает нагрузку на компрессор.

      Перед вводом фреона в систему профессионалы производят вакуумирование контура

      • По окончании работ собранная сплит-система проверяется на всех режимах работы. Какие-либо вибрации должны отсутствовать, вентиляторы на внутреннем и внешнем блоках должны вращаться. Не должно быть посторонних запахов, дренаж должен отводить влагу. Разумеется, кондиционер должен выполнять свои функции как охлаждения, так и обогрева.

      Видео: монтаж сплит-системы без использования автовышки

      Трудно представить квартиру, в которой бы не было кондиционера. Как видно из написанного, даже эту сложную технику при необходимости можно установить самостоятельно, без привлечения специалиста.

    Установка кондиционера в жилом помещении имеет свои особенности. Для того, чтобы эта климатическая техника работала наиболее эффективно, важно выполнить монтаж грамотно. Не менее важно подходящей мощности . Основной параметр для расчетов — это объем помещения . Но имеет значение и сторона света, на которую выходят окна. Так, если это юг, в комнате будет априори теплее, чем в аналогичной по площади, но с окнами на север. Потому следует выбирать устройство на 30% более мощное. Маломощный кондиционер даже при правильной установке не сможет полноценно справляться с возложенной на него функцией .

    C чего начать?

    Итак, подходящий кондиционер есть. Что же дальше?

    • выбор времени установки;
    • выбор места установки;
    • выбор способа установки.

    Чаще всего в квартирах устанавливаются сплит-системы, состоящие из внутреннего (испаритель) и внешнего (конденсатор) блоков. Они соединяются между собой трубкой, в которой находятся провода и фреон. В последнее время приобретают популярность устройства с двумя внутренними блоками, работающими автономно друг от друга — это облегчает установку системы кондиционирования в смежных комнатах.

    Оптимальное время для установки кондиционера — это не весна или лето, а время ремонта.

    От щитка электропроводки для кондиционера необходимо провести отдельную линию, и если делать это в процессе ремонта, провода можно удачно замаскировать. Да и подготовка отверстия для фреоновой трубки — это работа, в прямом смысле, пыльная. Потому если в ближайших планах есть ремонт, с монтажом кондиционера лучше подождать.

    Как правильно установить внешний блок

    Установка кондиционера всегда начинается с монтажа конденсатора. Исходя из веса внешнего блока, выбираются кронштейны, способные выдержать такую нагрузку. Кронштейны необходимо крепить не к утеплителю либо обшивке дома, а непосредственно к стене — прочному основанию.

    Для защиты устройства от осадков рекомендуется накрыть его козырьком. Это не обязательно, но такая мера продлить дееспособность аппарата. Если же кондиционер находится на одном из первых двух этажей, не лишним будет изготовить для него металлическую решетку-клетку — это защитит устройство от краж.

    Согласно правилам установки данного вида климатической техники, дренажная трубка, отходящая от внешнего блока, должна выводиться в канализацию.

    Размещение внешнего блока под окном

    На практике в наших домах, особенно многоэтажных, это невозможно, потому трубки оставляют свободно висеть. Но звук капающего конденсата может очень не понравиться соседям, живущим ниже. И это естественно — стук капель о подоконник со временем только больше отвлекает и раздражает. Если хочется сохранить с соседями хорошие отношения (а также свои нервы, которые могут уйти на выяснение, кто же прав), стоит предусмотреть этот момент.

    Установка внешнего блока кондиционера на балконе

    Оптимальны выход — удлинить дренажную трубку, чтобы с нее капли падали вдоль стены по линии, где нет оконных проемов либо балконных конструкций. Не забывайте про альтернативный вариант — применение .

    Где лучше разместить внутренний блок

    Расстояние меду блоками прямопропорционально потере мощности устройства. Следовательно, чем меньше расстояние, тем более продуктивно работает кондиционер.

    Именно по этой причине внутренний блок предпочтительно устанавливать на той же стене, что и внешний, либо максимально близко к ней.

    При этом важно помнить, что кондиционеры:

    Иногда наиболее удобным вариантом кажется размесить кондиционер над шкафом — его там никто не будет видеть. Но, во-первых, это будет препятствовать нормальной работе устройства, а во-вторых, каждый раз при запуске кондиционера вся пыль с поверхности будет сметаться вниз, и ею будут дышать люди. Потому этот вариант не так хорош, как кажется на первый взгляд.

    Важно , чтобы к внутреннему блоку кондиционера был обеспечен свободный доступ. Это не только обеспечит более высокую производительность, но и позволит своевременно чистить устройство.

    Иногда внутренний блок стремятся разметить за шторами либо ламбрекенами — чтобы не привлекал излишнего внимания. Конечно, он может не подходить к изысканному дизайну интерьера, но такая маскировка препятствует продуктивному охлаждению воздуха.

    Лучше на выбор кондиционера потратить немного больше времени, и найти такую модель, испаритель которой будет гармонировать с интерьером.

    Защитный экран-отражатель для кондиционера — препятствует прямому попаданию холодного воздуха на человека

    Современные производители предлагают различные варианты — от лаконичной классики до весьма смелых решений, вплоть до , потому поиски обязательно увенчаются успехом.

    Как установить внутренний блок

    Собственно, принцип его установки аналогичен принципу установки внешнего блока. Сначала выбирается подходящее место, затем к стене крепятся кронштейны, а на них устанавливается сам испаритель. С той лишь разницей, что перед установкой внутреннего блока готовится отверстие для фреоновой трубки.

    После этого внутренний и внешний блок соединяются и кондиционер подключается к сети. Чем меньше изгибов у трубки, тем более эффективно выводится воздух, а значит — тем продуктивнее работает устройство.

    Совет. По окончанию установки обязательно проверить кондиционер на работоспособность.

    Для этого есть специальные тестовые программы, которые и позволяют определить, правильно ли установлена система.

    Стоит ли делать монтаж самостоятельно?

    Принцип установки кондиционера в целом прост, но детали очень важны. Так, необходимо, чтобы оба блока были установлены ровно — без перекосов. В противном случае возможно скопление конденсата и, как следствие, скорая поломка устройства.

    Кроме того, в некоторых компаниях более широкая гарантия предусмотрена в том случае, если установку делает их квалифицированных специалист, что вполне понятно: это отметает все сомнения в неправильной установке как вероятной причине поломки агрегата. Тем не менее, к любому кондиционеру в инструкции идет подробное описание того, как именно это устройство следует устанавливать. Потому если имеется непреодолимое желание выполнить работу самостоятельно — это вполне реально.

    Правда, могут возникнуть трудности с поиском инструмента для того, чтобы установить кронштейны и просверлить отверстие для фреоновой трубки. Да и на этажах выше первого не так-то и просто установить внешний блок: необходима страховка. У специалистов с этим проблем не будет — все снаряжение имеется в комплекте, они им умеют пользоваться, делают это быстро и качественно.

    — это реально, но доверить монтаж специалистам — более эффективно .

    Правильно установленный кондиционер не издает посторонних звуков. Он требует только профилактической чистки один-два раза в год — весной либо весной и осенью, в зависимости от интенсивности использования, а также заправки фреоном один раз в два года.

    Для многих кондиционер дома стал просто незаменим. Он создает комфортный микроклимат в помещении, когда за окном жара. Но это возможно только в том случае, если он установлен правильно.

    Вот и сбылась ваша мечта - в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети - его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

    Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение .

    На практике существуют два основных способа, при помощи которых осуществляется подключение сплит системы:

    • прямое подключение через розетку;
    • отдельное проведение провода к электрощиту.

    Первый вариант идеально подходит для всех бытовых устройств - они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

    Схема подключения кондиционера к электросети

    На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

    Первый способ

    Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю :

    • прокладываем провод, который будет соединять два блока;
    • проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
    • средней мощности устройства подключаются напрямую через обыкновенную розетку.

    Последний вариант для подключения кондиционера применяют в определенных случаях:

    • мощность изделия невелика;
    • климатическая система оконного или мобильного класса;
    • в квартире установлена сеть достаточной мощности;
    • временное расположение агрегата;
    • к этой линии нельзя подсоединять другие бытовые приборы.

    Важно! Чтобы подсоединить внутренний блок, нужно использовать усиленные розетки и установить рядом автомат защиты.

    Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

    Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

    • схема работы изделия;
    • принципиальная схема подключения - общая;
    • электросхема подсоединения внешнего и внутреннего блока.

    Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

    Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки - этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

    Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы , чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

    Важно! Если для вас схема системы непонятна, нет практики в работе с электричеством, то лучше не пытайтесь подключить сплит систему самому, а вызывайте профессионала.

    Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

    • старая проводка, где использовалась алюминиевая проволока;
    • сечения проводов слишком маленькое - они не выдержат нагрузки;
    • состояние проводки требует срочную ее замену;
    • нет качественного заземления, элементарной защиты от перепада напряжения.

    Системы кондиционирования - довольно нежные устройства, поэтому их надо подключать только к исправной электросети , чтобы не тратить семейный бюджет на очень дорогой ремонт.

    Второй способ

    Специалисты советуют использовать самый надежный и безопасный вариант подсоединения кондиционера - индивидуальный кабель, который обеспечивает стабильность работы устройства. Если установить отдельную защиту - УЗО (устройство защитного отключения), то она защитит изделие от любого перепада напряжения или перегрузки сети, а индивидуальная линия позволит разместить модули системы на любом месте.

    Стандартные требования к составляющим отдельной электрической линии:

    • обязательно наличие УЗО или АЗО (автомат защитного отключения);
    • все жилы должны быть из меди;
    • диаметр провода должен соответствовать размеру, прописанному производителем;
    • оборудовать отдельное заземление для всей линии.

    Электрические жгуты пропускаются в защитный шланг, затем укладываются в специальной конструкции короба из пластика, чтобы не нарушать целостность стен. Посмотрите, как делают подключение профессионалы на специальном видео:

    Алгоритм работ

    Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

    1. Подбираем набор необходимого инструмента и нужные материалы.
    2. Изучаем предложенные производителем схемы.
    3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
    4. Осуществляем проверку исправной работы всех составляющих изделия.

    От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке - от испарителя или внешнего модуля.

    Выбираем розетку

    Домашняя розетка должна соответствовать определенным требованиям:

    • приветствуется наличие дифференцированного реле или надежного заземления;
    • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
    • если у розетки подвод электроэнергии осуществляется проводами из алюминия - надо менять на медные аналоги с нормальным сечением;
    • она должна подключаться к щитку через автомат защиты.

    Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

    Подбираем провод

    Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5- 2,5 квадрата (мм 2), а сила тока при этом будет соответственно до 18 ампер и более.

    Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм 2 , когда расстояние больше, тогда и сечение увеличивается.

    Для эффективной работы климатических систем используют медные провода : для однофазного подключения - 3 жилы, для трехфазного варианта - 5 жил.


    Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

    При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку , то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

    Подключаем испаритель

    В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной - по аналогии с ним.


    После окончания подключения обоих модулей еще раз проверяют правильность подсоединения , сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

    В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
