Для крупного стального объекта самодельный емкостный детектор. Емкостные реле в быту

В настоящем справочном пособии приведены сведения об использовании тайников различных типов. В книге рассматриваются возможные варианты тайников, способы их создания и необходимые при этом инструменты, описываются приспособления и материалы для их сооружения. Даны рекомендации по устройству тайников дома, в автомобилях, на приусадебном участке и т. п.

Особое место уделено способам и методам контроля и защиты информации. Приведено описание специального промышленного оборудования, используемого при этом, а также устройств, доступных для повторения подготовленными радиолюбителями.

В книге дано подробное описание работы и рекомендации по монтажу и настройке более 50 устройств и приспособлений, необходимых при изготовлении тайников, а также предназначенных для их обнаружения и обеспечения сохранности.

Книга предназначена для широкого круга читателей, для всех, кто пожелает ознакомиться с этой специфической областью творения рук человеческих.

Если учесть тот факт, что человеческое тело в основном состоит из воды, которая является электрическим проводником, то можно предположить, что емкостной датчик для обнаружения человека - наиболее оптимальное решение. Емкостной датчик можно использовать в качестве сторожевого, реагирующего на проникновение злоумышленников в помещение, двери или на прикосновение к замкам либо ручкам входных дверей, металлическим шкатулкам, сейфам и т. п.

Простое емкостное реле

Радиус действия реле зависит от точности настройки конденсатора C1, а также от конструкции датчика. Максимальное расстояние, на которое реагирует реле, равно 50 см.

Принципиальная схема емкостного реле приведена на рис. 2.85, а конструкция индуктивной катушки с размещением ее и датчика на плате - на рис. 2.86.

Рис. 2.85. Простое емкостное реле

Рис. 2.86. Конструкция индуктивной катушки емкостного реле

Катушка L1 намотана на многосекционном полистироловом каркасе от контуров транзисторных радиоприемников и содержит 500 витков (250 + 250) с отводом от середины провода ПЭЛ 0,12 мм, намотанного внавал.

Датчик устанавливается перпендикулярно плоскости печатной платы. Он представляет собой отрезок изолированного монтажного провода длиной от 15 до 100 см, либо квадрат, выполненный из такого же провода, со сторонами от 15 см до 1 и.

Конденсатор С1 - типа КПК-М, остальные - типа К50-6. В качестве реле выбрано РЭС-10, паспорт РС4.524.312, можно также применить РЭС-10, паспорт РС4.524.303, либо РЭС-55А, паспорт 0602. Диод VD1 можно исключить, так как он необходим лишь для предохранения схемы от случайного изменения полярности питания.

Настраивается емкостное реле конденсатором С1. Сначала ротор C1 необходимо установить в положение минимальной емкости, при этом сработает реле К1. Затем ротор медленно поворачивают в сторону увеличения емкости до выключения реле К1. Чем меньше емкость подстроечного конденсатора, тем чувствительнее емкостное реле и больше расстояние, на котором датчик способен реагировать на объект. При настройке конденсатора корпус тела и руку с диэлектрической отверткой необходимо держать на возможно большем удалении от платы.

Емкостный датчик

Большинство схем емкостных датчиков состоят из двух генераторов и схемы, контролирующей нулевые биения или промежуточную частоту. При этом частота одного генератора стабилизируется кварцевым резонатором, а на настройку контура другого влияет внешняя емкость.

Схема, приведенная на рис. 2.87, содержит один генератор, работающий на частоте 460–470 кГц, воздействие на датчик приводит к тому, что изменяется ток, потребляемый генератором (внешняя емкость не столько изменяет частоту, сколько дополнительно нагружает контур).

Рис. 2.87. Емкостный датчик

При увеличении внешней емкости ток потребления возрастает, что приводит к открыванию второго транзистора.

Генератор собран на полевом транзисторе VT1. Частота настройки определяется параметрами контура на катушке L1. Датчик может быть произвольной формы, например кусок монтажного провода, сетка, квадрат со стороной от 150 до 1000 мм или кольцо. Если датчик устанавливать в автомобиле, то для охраны стекла достаточно провода длиной 150 мм, можно установить сетку в сидениях или расположить провод в щелях приборной панели.

Ключ выполнен на транзисторе VT2. При воздействии на датчик ток, потребляемый генератором, увеличивается и транзистор VT2 открывается, при этом напряжение на его коллекторе становиться близким к напряжению питания (схема питается от параметрического стабилизатора на стабилитроне VD1 и резисторе R6).

Исполнительное устройство выполнено на микросхеме DD1 по схеме одновибратора. Цепь R5C5 нужна для задержки срабатывания устройства после включения. Если задержка не нужна, конденсатор С5 можно исключить. Можно сделать вариант с задержкой и контрольным светодиодом. В этом случае нужно уменьшить сопротивление R6 до 150 Ом, a R4 до 620 Ом, и включить последовательно с R4 светодиод типа АЛ307 в прямом направлении. Теперь первые пять-десять секунд после включения реакция датчика приведет только к зажиганию светодиода. Затем, после окончания этого времени, каждое срабатывание будет приводить к появлению на выходе схемы положительного импульса длительностью около 10 с. Длительность импульса можно регулировать, изменяя сопротивление R7 или емкость С6.

Емкостный датчик собран на одной печатной плате из одностороннего фольгированного стеклотекстолита. Подстроечный конденсатор - тина КПК, полевой транзистор VT1 может быть с любым буквенным индексом, что же касается VT2 - здесь подойдет любой p-n-p транзистор малой мощности, включая и МП39 -МП42. Микросхему К176ЛА7 можно заменить на К561ЛА7 или даже на К561ЛЕ5, но в этом случае нужно поменять местами R5 и С5, изменить полярность включения С6 на противоположную; вывод R7, соединенный с общим проводом, подключить к катоду стабилитрона, а выходной сигнал снимать с вывода 3 DD1, включив элемент с выводами 12, 13 и 11 между коллектором VT2 и выводом 9 DD1.

Катушка намотана на стандартном четырехсекционном каркасе от катушки гетеродина средневолнового радиоприемника. Ферритовый сердечник (и броневой, если имеется) удаляется. Катушка имеет 1000 витков с отводом от середины провода ПЭВ 0,06 мм. Стабилитрон можно выбрать любой соответствующей мощности с напряжением стабилизации 7…10 В.

Для настройки подключите датчик и расположите плату там, где она будет находиться (или недалеко от этого места). Подключив питание, диэлектрической отверткой установите ротор конденсатора С1 в состояние минимальной емкости. При этом схема должна сработать. Затем, постепенно поворачивая его на небольшой угол и удаляясь после этого на расстояние недосигаемости (около полуметра), установите ротор С1 в такое положение, при котором схема перестает срабатывать, пока вы не приблизитесь на такое расстояние, которое хотите установить.

Емкостное реле на LC-контуре

Принцип действия описываемого варианта емкостного реле (рис. 2.88) основан на изменении частоты LC-генератора под влиянием воздействия на его элементы внешних предметов - эффекта, знакомого вам по реакции радиоприемника на поднесение руки к его антенне.

Рис. 2.88. Емкостное реле на LC-контуре

Такой генератор емкостного реле образуют катушка L1, емкость датчика Е1, конденсаторы C1, С2, полевой транзистор VT1 и, конечно, незначительная емкость монтажа устройства.

Если напряжение питания транзистора стабилизировано и емкость датчика неизменна, то и частота генератора тоже неизменна (в нашем случае примерно 100 кГц). Но стоит приблизиться или коснуться датчика рукой, его емкость увеличивается, а частота электрических колебаний генератора уменьшается.

Резкое изменение частоты LC-генератора - это и есть сигнал о нарушении исходных параметров чувствительного элемента емкостного реле.

Но этот сигнал надо еще обнаружить. Решить задачу помогает второй LC-контур, образованный катушкой L2, конденсатором С4 и слабо связанный (чтобы не упала добротность) с генератором через резистор R1. Используется знакомое вам свойство резонансного контура - зависимость напряжения на нем от частоты колебаний поступающего сигнала. Выделенное контуром напряжение сигнала выпрямляется диодом VD1, фильтруется конденсатором С5 и далее поступает на инвертирующий вход (вывод 2) операционного усилителя (ОУ) DA1, выполняющего функцию компаратора.

Конденсатором С4 резонансный контур настраивают на исходную частоту F 0 генератора. При этом на инвертирующем входе компаратора действует постоянное напряжение U вх. мах. Резисторами R2 и R3 устанавливают на неинвертирующем входе (вывод 3) ОУ пороговое напряжение U пор. Несколько меньшее, чем U вх. мах. В этом случае напряжение на выходе ОУ мало и светодиод HL1, подключенный к нему через ограничительный резистор R5, не горит.

Если изменение частоты генератора будет таким, что напряжение U вх станет меньше U пор,компаратор сработает и включит светодиод. При удалении от датчика частота генератора вновь станет исходной, напряжение U вх увеличится, компаратор переключится в первоначальное состояние и светодиод погаснет.

Катушки L1 и L2 идентичные по конструкции и намотаны на кольцах из феррита 2000НМ с внешним диаметром 20 мм (можно 15 мм) и содержат 100 витков провода ПЭВ-2 0,2 мм. Намотка виток к витку, в один слой. Отвод катушки L1 сделан от 20-го витка, считая от вывода, соединенного общим проводом, L2 - от середины. Расстояние между началом и концом катушек должно быть не менее 3…4 мм. Транзистор VT1 - КПЗОЗБ, операционный усилитель DA1 - К140УД7, К140УД8, диод VD1 - КД503Б, КД521, КД522Б. Конденсаторы С1 и С2 - типа КТ, КД, КМ, СЗ и С5 - КЛС, KM, С4 - КПК-1, резисторы R2 и R3 - типа СПЗ-3, остальные - ВС, МЛТ.

После сборки реле проводят предварительную регулировку (цепочку R5HL1 пока не подключают). Роль датчика могут временно выполнять два отрезка провода диаметром 0,5… 1 мм длиной по 1…1,5 м, расположенные параллельно на расстоянии 15…20 см один от другого. К конденсатору С5 подключают вольтметр постоянного тока с относительным входным сопротивлением менее 10 кОм/В и подстроечным конденсатором С4 добиваются максимального показания напряжения вольтметра. Если при этом емкость конденсатора С4 окажется наибольшей, то параллельно ему подключают дополнительный конденсатор емкостью 10… 15 пФ и подстройку повторяют. Вольтметр должен фиксировать напряжение 2,5…5 В. Если оно меньше, подбирают резистор R1, но его сопротивление должно быть более 500 кОм. После каждой замены резистора подстройку повторяют.

Далее, к выходу ОУ подключают последовательно соединенные резистор R5 светодиод НL1. Движок резистора R3 устанавливают в нижнее по схеме положение, резистор R2 - в среднее. При этом светодиод должен гореть. Медленно перемещая движок резистора R3, добиваются погасания светодиода. Если теперь к датчику поднести руку или коснуться провода, соединенного с конденсатором С1, светодиод должен загореться. На этом предварительную регулировку емкостного реле можно считать законченной.

Схема исполнительного устройства приведена на рис. 2.89.

Рис. 2.89. Исполнительное устройство

К выходу емкостного реле через делитель R1R2 подключают электронный ключ на транзисторе VT1, управляющий электромагнитным реле К1, контакты К1.1 которого включают осветительную лампу EL1 или сирену. Блок питания включает в себя понижающий трансформатор Т1, выпрямитель на диодах VD3-VD6 и фильтрующий конденсатор С2. Напряжение питания самого емкостного реле (9 В) стабилизируется параметрическим стабилизатором R3VD1.

При срабатывании емкостного реле на его выходе появляется постоянное напряжение 7…8 В, часть которого поступает на базу транзистора VT1. Транзистор открывается, реле К1 срабатывает и замыкающимися контактами К1.1 подключает к сети лампу EL1 или сирену. После восстановления исходного режима работы емкостного реле транзистор закрывается и лампа гаснет.

Транзистор VT1 может быть КТ315Б - КТ315Д, КТ312А - КТ312В или другой аналогичный. Диоды VD3 - VD6 - любые выпрямительные с допустимым прямым током не менее 40…50 мА. Оксидные конденсаторы - типа К50-6 или другие на соответствующие поминальные напряжения, резисторы - типа ВС, МЛТ. Реле К1 - РЭС22, паспорт РФ4.500.129 или аналогичное, срабатывающее при напряжении 9…11 В.

Налаживание автомата сводится к окончательной настройке его емкостного реле. Для этого параллельно конденсатору С5 (см. рис. 2.88) подключают высокоомный вольтметр постоянного тока и подстроечным конденсатором С4 устанавливают на нем максимальное напряжение - оно должно быть примерно таким же, как и при предварительной настройке. Если добиться этого не удается, параллельно С4 подключают дополнительный конденсатор емкостью 20…30 пФ и настройку повторяют.

Для повышения чувствительности устройства контур L2C4 следует настраивать не на максимум напряжения, а немного меньше - примерно на уровне 0,7 U вх. мах. А так как возможны две точки настройки (выше и ниже F o), правильна будет та, которая соответствует меньшей емкости конденсатора С4. После этого резисторами R2, R3 добиваются четкого срабатывания электромагнитного реле.

К каким только ухищрениям не прибегают владельцы, охраняя свою собственность! Начиная от простейших висячих замков величиной с хороший кирпич (на Севере в ход шли даже... волчьи капканы!) до современной сигнализации со сложнейшей электроникой. Электронная охрана часто строится на том, что преступник сам себя чем-то выдаст, пошлет информацию о своем появлении. Это может быть звук шагов - электронные "уши" мгновенно среагируют и дадут сигнал об опасности. Существуют системы охраны, реагирующие на излучение человека, спектральный состав которого резко отличается от основного фона. Но и преступник не дремлет, стараясь стать незамеченным при совершении своих черных дел - появляются специальные маскировочные костюмы, всякие хитроумные приспособления.

Между тем есть абсолютно надежная система защиты. Она настроена на такое физическое поле человека, для которого сама природа исключает возможность каких-либо преград. Это поле гравитации, которым обладает каждый предмет, имеющий массу. Гравитация - это тяготение (притяжение), универсальное взаимодействие между любыми видами физической материи (обычным веществом, любыми физическими полями), так гласит третий закон Исаака Ньютона.

Этот принцип и лег в основу прибора известного изобретателя Ш.Лифшица. Гравитационные силы ничтожно малы. Скажем, взаимное притяжение между двумя телами, расположенными на расстоянии в один метр друг от друга и при массе каждого в одну тонну, составляет всего около 0,006 г. Наблюдать их можно лишь с помощью громоздких устройств, которые используются разве что в планетариях. Прибор же Ш.Лифшица невелик, компактен, чрезвычайно прост в изготовлении и остроумен, как все гениальное. Основа его - прозрачный сосуд, склеенный из оргстекла. Внутри - перегородка, симметрично разделяющая его до половины высоты и выходящая наружу. С обеих сторон перегородки вмонтированы две трубки сечением 1 кв. мм. По бокам сосуда выходят две короткие трубки с краниками. Все соединения прибора герметичны.

Устанавливается сосуд на столе или на неподвижной площадке. Внутрь малых трубок вводят по капле подкрашенной жидкости. Обе капли должны находиться на одинаковом уровне. После этого через короткие трубки сосуд заполняют водой до уровня, при котором нижняя часть перегородки полностью погружается в жидкость, а до крышки сосуда остается слой воздуха в 2 - 3 мм. Краны закрывают, и прибор готов к работе. Если теперь к одному из его торцов приблизится человек, часть жидкости под действием гравитационной силы из одной половины сосуда перейдет в другую - в ту, к которой он подошел. А поскольку движение жидкости в разделенных частях сосуда сопряжено с движением воздушной прослойки, то переместятся и подкрашенные капли в малых трубочках. Удаление человека от прибора вызовет противоположный эффект - обратное смещение капель. Налицо демонстрация эффекта гравитации.

Если к прибору поднести гирю, то капля в левом капилляре поднимется, а в правом - опустится

Теперь догадываетесь, к чему мы клоним? Нужно только слегка усовершенствовать наш аппарат таким образом, чтобы он автоматически подавал сигнал при приближении к нему человека. Тут много вариантов. Двигаясь, подкрашенные капельки могут перекрывать луч света и заставлять срабатывать фотоэлемент, включать сирену.

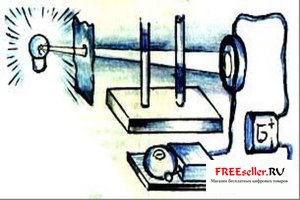

Посмотрите на рисунок и вы лучше поймете механизм действия такого сторожа. Прибор действует, если его укрепить за бронированной дверью сейфа или за толстой бетонной стеной - для гравитации нет препятствий. Иными словами, подобное охранное устройство самое надежное.

Такой прибор автоматически подаст сигнал при приближении к нему человека.

Эта простая схема на трех транзисторах будет весьма полезна там, где нужно реагировать на прикосновение человека к чему-либо металлическому, например, к дверной ручке.

Датчик присоединяется к металлическому предмету проводом. При прикосновении к этому предмету загорается индикаторный светодиод и на выходе увеличивается напряжение.

Схема датчика состоит из генератора ВЧ-колебаний, детектора и усилителя постоянного напряжения.

В статическом режиме генератор ВЧ работает, и его выходной сигнал поступает на детектор, на котором образуется некое постоянное напряжение, запирающее индикаторный светодиод.

Срабатывание датчика основано на срыве его генерации под влиянием внешней емкости. При этом, напряжение на выходе детектора падает, и отпирается индикаторный светодиод.

Схема датчика показана на рисунке. Высокочастотный генератор выполнен на транзисторе VT1. Контур состоит из катушки L1, её емкости и внешней емкости. Резистором R3 настраивают степень шунтирования контура таким образом, чтобы срыв генерации обеспечивался при резком увеличении емкостной составляющей контура.

Сигнал снимается с эмиттера транзистора VT1. При наличии генерации здесь есть ВЧ-напряжение, которое поступает на диодный детектор на диодах VD1 и VD2 и транзисторе VT2 с конденсатором С5 на выходе. При наличии ВЧ напряжения на базе VT2 есть напряжение, открывающее его. Он открывается и напряжение на С5 снижается. Это приводит к снижению напряжения на базе VT3, что приводит к его закрыванию.

Напряжение на эмиттере VT3 падает, светодиод не горит. Если прикоснуться к предмету, к которому подключен датчик, емкость контура увеличивается и становится значительно выше емкости СЗ. Выше на столько, что емкости СЗ уже недостаточно для поддержания генерации. Генерация срывается, и ВЧ напряжения на эмиттере VT1 больше нет. Транзистор VT2 закрывается и напряжение на конденсаторе С5 увеличивается. Транзистор VT3 открывается, напряжение на его эмиттере увеличивается и загорается светодиод НL.

Каркасом для намотки катушки И служит резистор R2, именно поэтому на схеме он указан двухваттным, потому что нужны размеры для намотки катушки. Катушка И содержит 25-30 витков провода ПЭВ 0,35, намотанного на резистор R2, и концы этой катушки распаяны на выводы R2.
Катушка L2 - готовый дроссель на 5-15 миллигенри. Можно заменить и самодельным дросселем на такую индуктивность.

Транзисторы КТ3102 можно заменить любыми аналогами.
Светодиод НL - любой индикаторный светодиод, например, АЛ307.

С эмиттера VT3 можно подать напряжение для управления какой-то схемой, которая должна включаться при прикосновении к дверной ручке.
Настройка заключается в регулировке чувствительности датчика подстроечным резистором R3, так чтобы он срабатывал при прикосновении к дверной ручке или другому предмету, подключенному к коллектору VT1.

Сегодня никого не удивишь различными по назначению и эффективности электронными устройствами предупреждения, которые оповещают или включают охранную сигнализацию задолго до непосредственного контакта нежелательного «гостя» с охраняемым рубежом (территорией). Многие из таких узлов, описанных в литературе, на мой взгляд, интересны, но слишком сложные.

В противовес им предлагается простая бесконтактного емкостного датчика (Рис. 4.11), собрать которую в силах начинающий радиолюбитель. Устройство имеет многочисленные достоинства, одно из которых (высокая чувствительность по входу) используется для предупреждения о приближении какого-либо одушевленного объекта (например, человека) к сенсору Е1.

Практическое применение узла трудно переоценить. В авторском варианте устройство смонтировано рядом с дверной коробкой многоквартирного жилого дома. Входная дверь - металлическая. Громкость сигнала 34, излучаемого капсюлем ΗΑ1, достаточна, чтобы услышать его на закрытой лоджии, и сопоставима с громкостью квартирного звонка.

Источник питания - стабилизированный, напряжением 9…15 В, с хорошей фильтрацией напряжения пульсаций по выходу. Ток потребления ничтожно мал в режиме ожидания (несколько мкА) и увеличивается до 22…28 мА при активной работе излучателя НА1. Бестранс- форматорный источник применять нельзя из-за возможности поражения электрическим током.

Все это следует учитывать при изготовлении узла. Однако при правильном подключении можно создать важную и стабильную часть охранной сигнализации, обеспечивающей безопасность жилища и предупреждающей хозяев о нештатной ситуации еще до ее возникновения. Готовое устройство показано на Рис. 4.12.

Рис. 4.12. Устройство с автомобильной антенной в виде емкостного датчика

Возможно, при других вариантах сенсоров и антенн узел проявит себя в ином качестве. Если экспериментировать с длиной экранирующего кабеля, длиной и площадью сенсора-антенны Е1 и напряжением питания узла, не исключено, что потребуется скорректировать НА1. Может быть заменен аналогичным капсюлем со встроенным генератором 34 и рабочим током не более 50 мА, например: FMQ-2015B, КРХ-1212В и аналогичными.

Благодаря применению капсюля со встроенным генератором проявляется интересный эффект: при приближении человека к сенсору-антенне Е1 звук капсюля монотонный, а при удалении (или приближении человека на расстояние около 1,5 м от Е1) капсюль издает стабильный прерывистый звук в соответствии с изменением уровня потенциала на выходе элемента DD1.2.

Если в качестве НА1 применить капсюль со встроенным генератором прерываний 34, например KPI-4332-12, звук будет напоминать сирену при относительно большом расстоянии человека от сенсора-антенны и стабильный прерывистый сигнал при максимальном приближении.

Относительным недостатком устройства можно считать отсутствие избирательности «свой/чужой», так как узел сигнализирует о приближении к Е1 любого лица, в том числе вышедшего «за булкой хлеба» хозяина квартиры. Основа работы узла - электрические наводки и изменение емкости. Такой узел эффективно работает только в больших жилых массивах с развитой сетью электрических коммуникаций.

Возможно, что такой прибор будет бесполезен в лесу, в поле - везде, где нет электрических коммуникаций осветительной сети 220 В. Такова особенность устройства.

Экспериментируя с данным узлом и микросхемой (даже в штатном ее включении), можно получить бесценный опыт и реальные, простые в повторении, но оригинальные по сути и функциональным особенностям электронные устройства.

Элементы сборки

Монтаж элементов выполняется на плате из стеклотекстолита. Корпус для устройства может быть из любого диэлектрического материала.

Для контроля включения питания устройство может быть снабжено индикаторным светодиодом, который подключается параллельно источнику питания.

Среди большого разнообразия емкостных конструкций порой бывает непросто выбрать наиболее подходящий для данного конкретного случая вариант емкостного датчика. Во многих публикациях на тему емкостных устройств область применения и отличительные особенности предлагаемых конструкций описываются весьма кратко и радиолюбитель зачастую не может сориентироваться – какую-же схему емкостного устройства следует предпочесть для повторения.

В данной статье приведено описание различных типов емкостных датчиков, даны их сравнительные характеристики и рекомендации по наиболее рациональному практическому использованию каждого конкретно взятого типа емкостных конструкций.

Как известно, емкостные датчики способны реагировать на любые предметы и, при этом, их расстояние срабатывания не зависит от таких свойств поверхности приближающегося объекта, как, например, тёплый он или холодный (в отличие от инфракрасных датчиков), а так-же - твёрдый или мягкий (в отличие от ультразвуковых датчиков движения). Кроме того, емкостные датчики могут обнаруживать объекты сквозь различные непрозрачные «преграды», например – стены строений, массивные заборы, двери и т.п. Использоваться подобные датчики могут как для охранных целей, так и для бытовых, например – для включения освещения при входе в помещение; для автоматического открывания дверей; в сигнализаторах уровня жидкости и т.п.
Существуют несколько типов емкостных датчиков.

1. Датчики на конденсаторах.
В датчиках этого типа сигнал срабатывания формируется с помощью конденсаторных схем и подобные конструкции можно разделить на несколько групп.
Наиболее простые из них - схемы на емкостных делителях.

В подобных устройствах, например , антенна-датчик подключается к выходу рабочего генератора через разделительный конденсатор малой ёмкости, при этом, в точке соединения антенны и вышеуказанного конденсатора, образуется рабочий потенциал, уровень которого зависит от ёмкости антенны, при этом, антенна-датчик и разделительный конденсатор образуют емкостной делитель и при приближении какого-либо объекта к антенне, потенциал в точке её соединения с разделительным конденсатором – понижается, что является сигналом к срабатыванию устройства.

Существуют так-же схемы на RC-генераторах. В данных конструкциях, например , для формирования сигнала срабатывания используется RC-генератор, частотозадающим элементом которого является антенна-датчик, ёмкость которой изменяется (возрастает) при приближении к ней какого-либо объекта. Задаваемый ёмкостью антенны-датчика сигнал, сравнивается затем с образцовым сигналом, поступающим с выхода второго (эталонного) генератора.

Датчики на развёрнутых конденсаторах. В подобных устройствах, например , в качестве антенны-датчика используются две плоские металлические пластины, размещённые в одной плоскости. Данные пластины являются обкладками развёрнутого конденсатора и при приближении каких-либо объектов, изменяется диэлектрическая проницаемость среды между обкладками и, соответственно, увеличивается ёмкость вышеуказанного конденсатора, что является сигналом к срабатыванию датчика.
Известны так-же устройства, например , в которых используется способ сравнения ёмкости антенны с ёмкостью образцового (эталонного) конденсатора (ссылкаРоспатента).

При этом, характерной особенностью емкостных датчиков на конденсаторах является их невысокая помехоустойчивость – на входах подобных устройств не содержится элементов, способных эффективно подавлять посторонние воздействия. Принимаемые антенной различные наводки и радиопомехи образуют на входе устройства большое количество шумов и помех, делая подобные конструкции нечувствительными к слабым сигналам. По этой причине, дальность обнаружения объектов у датчиков на конденсаторах невелика, например, приближение человека они обнаруживают с расстояния не превышающего 10 - 15 см.
Вместе с тем, подобные устройства могут быть весьма простыми по своей конструкции, (например ) и в них нет необходимости использовать намоточные детали - катушки, контура и т.п., благодаря чему, данные конструкции довольно удобны и технологичны в изготовлении.

Область применения емкостных датчиков на конденсаторах.
Данные устройства могут применяться там, где высокая чувствительность и помехоустойчивость не требуются, например в сигнализаторах прикосновения к металлич. предметам, датчиках уровня жидкости и т.п., а так-же, - для начинающих радиолюбителей, знакомящихся с емкостной техникой.

2. Емкостные датчики на частотозадающем LC-контуре.
Устройства данного типа менее подвержены воздействиям радиопомех и наводок по сравнению с датчиками на конденсаторах.
Антенна-датчик (обычно металлическая пластина) присоединяется (либо напрямую, либо через конденсатор ёмкостью в несколько десятков пФ) к частотозадающему LC-контуру ВЧ-генератора. При приближении какого-либо объекта - изменяется (увеличивается) ёмкость антенны и, соответственно, - ёмкость LС-контура. В результате - изменяется (понижается) частота генератора и происходит срабатывание.

Особенности емкостных датчиков данного типа.
1) LС-контур с присоединённой к нему антенной-датчиком является частью генератора, вследствие чего, воздействующие на антенну наводки и радиопомехи оказывают влияние и на его работу: через элементы положительной обратной связи помеховые сигналы (особенно импульсные) просачиваются на вход активного элемента генератора и усиливаются в нём, образуя на выходе устройства посторонние шумы, понижающие чувствительность конструкции к слабым сигналам и создающие опасность ложных срабатываний.
2) LС-контур, работающий в качестве частотозадающего элемента генератора, сильно нагружен и имеет пониженную добротность, в результате чего, снижаются избирательные свойства контура и ухудшается его способность изменять свою настройку при изменении ёмкости антенны, что дополнительно понижает чувствительность конструкции.
Вышеуказанные особенности датчиков на частотозадающем LС-контуре ограничивают их помехоустойчивость и дальность обнаружения объектов, к примеру, расстояние обнаружения человека датчиками этого типа составляет обычно 20 - 30 см.

Имеется несколько разновидностей и модификаций емкостных датчиков с частотозадающим LС-контуром.

1) Датчики с кварцевым резонатором.
В подобных устройствах, например , с целью повышения чувствительности и стабильности частоты генератора, введены: кварцевый резонатор и дифференциальный ВЧ-трансформатор, первичная обмотка которого является элементом частотозадающего контура генератора, а две его вторичных (идентичных) обмотки являются элементами измерительного моста, к которому подключается антенна-датчик, последовательно соединённая с кварцевым резонатором, и при приближении к антенне какого-либо объекта формируется сигнал срабатывания.
Чувствительность у подобных конструкций выше по сравнению с обычными датчиками на частотозадающем LС-контуре, однако для них требуется изготовление дифференциального ВЧ-трансформатора (в вышеуказанной конструкции его обмотки размещаются на кольце типоразмера К10 × 6 × 2 из феррита М3000НМ, при этом, для повышения добротности, в кольце прорезается зазор шириной 0,9…1,1 мм.

2) Датчики с отсасывающим LС-контуром.
Данные конструкции, например , - представляют собой емкостные устройства, в которые с целью повышения чувствительности введён дополнительный (получивший название отсасывающего) LС-контур, индуктивно связанный с частотозадающим контуром генератора и настроенный в резонанс с этим контуром.
Антенна-датчик, при этом, подключается не к частотозадающему контуру, а к вышеуказанному отсасывающему LС-контуру, включающему в себя конденсатор малой ёмкости и соленоид, индуктивность которого, соответственно, - увеличена. Т.к.е. контурного конденсатора, при этом, должен быть небольшим – на уровне М33 – М75.
Благодаря малой ёмкости данного контура, ёмкость антенны-датчика становится с ней сравнима, благодаря чему, изменения ёмкости антенны оказывают значительное воздействие на настройку вышеуказанного отсасывающего LС-контура, при этом, от настройки данного контура в значительной мере зависит амплитуда колебаний на частотозадающем контуре генератора и, соответственно, - уровень ВЧ-сигнала на его выходе.

Можно отметить и то, что в подобных конструкциях связь между антенной и частотозадающим контуром генератора не прямая, а индуктивная, благодаря чему, погодно-климатические воздействия на антенну не могут оказывать прямого влияния на работу активного элемента генератора (транзистора или ОУ), что является положительным свойством подобных конструкций.
Как и в случае с датчиками на кварцевом резонаторе, повышение чувствительности у емкостных устройств с отсасывающим LС-контуром достигнуто за счёт некоторого усложнения конструкции – в данном случае требуется изготовление дополнительного LС-контура, включающего в себя катушку индуктивности с количеством витков - вдвое большим (в - 100 витков) по сравнению с катушкой частотозадающего LС-контура.

3) В некоторых емкостных датчиках для повышения дальности обнаружения используется такой способ, как увеличение размеров антенны-датчика . При этом, у таких конструкций возрастает и восприимчивость к электромагнитным наводкам и радиопомехам; по этой причине, а так-же в силу громоздкости подобных устройств (например, в в качестве антенны используется металлическая сетка размером 0,5 × 0,5 М.) данные конструкции целесообразно использовать за?городом, - в местах со слабым электромагнитным фоном и, желательно - за пределами жилых помещений – что-бы не возникали наводки от сетевых проводов.
Устройства с большими размерами датчиков лучше всего использовать в сельской местности для охраны садовых участков и полевых объектов.

Область применения датчиков с частотозадающим LС-контуром.
Подобные устройства могут использоваться для различных бытовых целей (включение освещения и т.п.), а так-же для обнаружения каких-либо объектов в местах со спокойной электромагнитной обстановкой, например - в подвальных помещениях (находящихся ниже уровня земли), а так-же за?городом (в сельской местности - при отсутствии радиопомех - датчики этого типа могут обнаруживать, к примеру, приближение человека на расстоянии до нескольких десятков см).
В городских-же условиях данные конструкции целесообразно использовать либо как датчики прикосновения к металлическим предметам, либо в составе тех устройств сигнализации, которые в случае ложных срабатываний не причиняют больших неудобств окружающим, например, - в устройствах, включающих отпугивающий световой поток и негромкий звуковой сигнал.

3. Дифференциальные емкостные датчики (устройства на дифференциальных трансформаторах).
Подобные датчики, например , отличаются от вышеописанных конструкций тем, что имеют не одну, а две антенны-датчика, что позволяет обеспечить подавление (взаимокомпенсацию) погодно-климатических воздействий (температура, влажность, снег, иней, дождь и т.п.).
При этом, для обнаружения приближения объектов к какой-либо из антенн емкостного устройства, используется симметричный измерительный LC-мост, реагирующий на изменение ёмкости между общим проводом и антенной.

Работают данные устройства следующим образом.
Чувствительные элементы датчика – антенны подключаются к измерительным входам LC-моста, а ВЧ-напряжение, необходимое для питания моста, формируется в дифференциальном трансформаторе, на первичную обмотку которого, подаётся питающий ВЧ-сигнал с выхода ВЧ-генератора (в - в целях упрощения, - катушка частотозадающего контура генератора одновременно является первичной обмоткой дифференциального трансформатора).
Трансформатор дифференциальных конструкций содержит две идентичных вторичных обмотки, на противоположных концах которых, образуется противофазное переменное ВЧ-напряжение, для питания LС-моста.
При этом, на выходе моста, ВЧ-напряжение отсутствует т.к ВЧ-сигналы на его выходе будут одинаковы по амплитуде и противоположны по знаку, в силу чего, будет происходить их взаимокомпенсация и подавление (в измерительном LС-мосте рабочие токи идут навстречу друг другу и взаимокомпенсируются на выходе).
В своём исходном состоянии на выходе измерительного LС-моста сигнал отсутствует, в случае-же приближения объекта к какой-либо из антенн, увеличивается ёмкость того или иного плеча измерительного моста, вызывая нарушение его балансировки, в результате чего, взаимокомпенсация ВЧ-сигналов генератора становится неполной и на выходе LС-моста появляется сигнал к срабатыванию устройства.

При этом, если ёмкость возрастает (или понижается) сразу у обоих антенн, то срабатывания не происходит т.к. в этом случае балансировка LС-моста не нарушается и ВЧ-сигналы, протекающие в цепи LС-моста, по-прежнему сохраняют одинаковую амплитуду и противоположные знаки.

Благодаря вышеуказанному свойству, устройства на дифференциальных трансформаторах, также, как и описанные выше, дифференциальные конденсаторные датчики, устойчивы к погодно-климатическим колебаниям т.к. те воздействуют на обе антенны одинаково и затем взаимокомпенсируются и подавляются. Наводки и радиопомехи, при этом, не подавляются, устраняются лишь погодно-климатические воздействия, поэтому у дифференциальных датчиков, как и у датчиков на частотозадающем LС-контуре, периодически случаются ложные срабатывания.
Располагаться-же антенны должны так, что-бы при приближении объекта, воздействие на одну из них было-бы больше, чем на другую.

Особенности дифференциальных датчиков.
Дальность обнаружения у этих устройств несколько выше по сравнению с датчиками на частотозадающем LС-контуре, но при этом дифференциальные датчики сложнее по конструкции и имеют повышенный потребляемый ток из-за потерь в трансформаторе, имеющего ограниченный к.п.д. Кроме того, подобные устройства имеют зону пониженной чувствительности между антеннами.

Область применения .
Датчики на дифференциальном трансформаторе предназначены для использования в уличных условиях. Данные устройства могут применяться там-же, где и датчики на частотозадающем LС-контуре, с той лишь разницей, что для установки дифференциального датчика необходимо место для второй антенны.

4. Резонансные емкостные датчики (патент РФ № 2419159; ссылка Роспатента).
Высокочувствительные емкостные устройства - сигнал срабатывания в данных конструкциях формируется во входном LС-контуре, находящемся в частично расстроенном состоянии по отношению к сигналу с рабочего ВЧ-генератора, с которым контур соединён через конденсатор малой ёмкости (необходимый элемент сопротивления в цепи).
Принцип действия подобных конструкций имеет две составляющие: первая - это настроенный соответствующим образом LС-контур, и вторая - это элемент сопротивления, через который LС-контур подключается к выходу генератора.

Благодаря тому, что LС-контур находится в состоянии частичного резонанса (на скате характеристики), его сопротивление в цепи ВЧ-сигнала сильно зависит от ёмкости - как своей, так и ёмкости присоединённой к нему антенны-датчика. В результате - при приближении какого-либо объекта к антенне, ВЧ-напряжение на LС-контуре значительно меняет свою амплитуду, что является сигналом к срабатыванию устройства.

LC-контур при этом, не теряет своих избирательных свойств и эффективно подавляет (шунтирует на корпус) приходящие с антенны-датчика посторонние воздействия - наводки и радиопомехи, обеспечивая высокий уровень помехоустойчивости конструкции.

В резонансных емкостных датчиках рабочий сигнал с выхода ВЧ-генератора должен подаваться на LС-контур через некоторое сопротивление, величина которого должна быть сравнима с сопротивлением LС-контура на рабочей частоте, в противном случае, при приближении объектов к антенне-датчику, рабочее напряжение на LС-контуре будет очень слабо реагировать на изменения сопротивления LС-контура в цепи (ВЧ-напряжение контура будет просто повторять выходное напряжение генератора).

Может показаться, что LС-контур, находящийся в состоянии частичного резонанса, будет работать нестабильно и чрезмерно зависеть от температурных изменений. В действительности-же, - при условии использования контурного конденсатора с малым значением т.к.е. (М33 – М75) - контур достаточно стабилен, в том числе - и при работе емкостного устройства в уличных условиях. Например, при изменении температуры от +25 до -12 град. ВЧ-напряжение на LС-контуре изменяется не более чем на 6 %.

Кроме того, в резонансных емкостных конструкциях антенна соединена с LС-контуром через конденсатор малой ёмкости (использовать сильную связь в подобных устройствах нет необходимости), благодаря чему, погодные воздействия на антенну-датчик не нарушают работу LС-контура и его рабочее ВЧ-напряжение остаётся практически неизменным даже во время дождя.
По своей дальности действия резонансные емкостные датчики - значительно (иногда в разы) превосходят устройства на частотозадающих LС-контурах и на дифференциальных трансформаторах, обнаруживая приближение человека на расстоянии, значительно превышающем 1 метр.

При всём этом, высокочувствительные конструкции с использованием резонансного принципа действия появились лишь недавно - первой публикацией на данную тему является статья "Емкостное реле" (журн. "Радио" 2010 / 5, стр. 38, 39); кроме того, дополнительная информация о резонансных емкостных устройствах и их модификациях имеется так-же на интернет-странице автора вышеуказанной статьи: http://sv6502.narod.ru/index.html .

Особенности резонансных емкостных датчиков .
1) При изготовлении резонансного датчика, предназначенного для работы в уличных условиях, требуется обязательная проверка входного узла на термостабильность, для чего производится измерение потенциала на выходе детектора при различных температурах (для этого можно использовать морозилку холодильника), детектор при этом, должен быть термостабильным (на полевом транзисторе).
2) В резонансных емкостных датчиках связь между антенной и ВЧ-генератором слабая и поэтому излучение радиопомех в эфир у подобных конструкций очень незначительное, - в несколько раз меньшее по сравнению с другими типами емкостных устройств.

Область применения .
Резонансные емкостные датчики можно эффективно использовать не только в сельских и полевых, но и в городских условиях, воздерживаясь при этом, от размещения датчиков вблизи мощных источников радиосигналов (радиостанции, телецентры и т.п.), иначе и у резонансных емкостных устройств будут наблюдаться ложные срабатывания.
Устанавливать резонансные датчики можно в том числе и в непосредственной близости от других электронных устройств, - благодаря малому уровню излучения радиосигнала и высокой помехоустойчивости, резонансные емкостные конструкции имеют повышенную электромагнитную совместимость с другими устройствами.

Нечаев И . «Емкостное реле», журн. «Радио» 1988 /1, стр.33.
Ершов М . «Емкостной датчик», журн. «Радио» 2004 / 3, стр. 41, 42.
Москвин А . «Бесконтактные емкостные датчики», журн. «Радио» 2002 / 10,
стр. 38, 39.
Галков А., Хомутов О., Якунин А . «Емкостная адаптивная охранная система» патент РФ № 2297671 (С2), с приоритетом от 23. 06. 2005 г. – Бюллетень «Изобретения. Полезные модели», 2007, № 11.
Савченко В, Грибова Л. «Бесконтактный емкостный датчик с кварцевым
резонатором», журн. «Радио» 2010 / 11, стр. 27, 28.
«Емкостное реле» - журн. «Радио» 1967 / 9, стр. 61 (раздел зарубежных
конструкций).
Рубцов В. «Устройство охранной сигнализации», журн. «Радиолюбитель» 1992 / 8, стр. 26.
Глузман И . «Реле присутствия», журн. «Моделист-конструктор» 1981 / 1,
стр. 41, 42).
