Подключение термодатчика. Как подключить теплый пол к терморегулятору: используем схему для правильного подключения

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Запланировал я еще в начале ноября сделать у себя в ванной комнате теплый пол. Почитав на форумах множество отзывов и предложений, я остановил свой выбор на нагревательном мате Thermomat, или сокращенно Thermo, от шведского производителя.

Нагревательный кабель TVK имеет две жилы сечением 2,8 (мм) в двойной изоляции из тефлона. Внутренняя оболочка выполнена из алюминиевой фольги (экран), а наружная — из ПВХ, что придает кабелю дополнительную прочность и герметичность, а также равномерность распределения температуры по всей его длине. Кабель крепится на пластиковой армирующей сетке, определенных размеров.

Вот так это все выглядит.

Этот нагревательный мат еще удобен тем, что его можно устанавливать прямо в слой плиточного клея. Получается «тонкий теплый пол». А по инструкции завода-изготовителя, его можно устанавливать даже на старую плитку.

Размеры ванной комнаты у меня скромные, поэтому я выбрал комплект нагревательного мата TVK-130 стоимостью 3528 рублей. Вот его характеристики:

  • марка нагревательного кабеля — TVK
  • рабочее напряжение 230 (В)
  • размер пластиковой сетки 0,5х2 (м)
  • площадь обогрева 1 (кв.м)
  • мощность 130 (Вт)
  • сопротивление 407 (Ом)
  • максимальная температура нагрева до 90°С

Питающие соединительные провода (из меди) имеют сечение 1,0 (кв.мм) и длину 3 (м). Еще их называют «холодными», потому что они не являются нагревательными, а только соединяют кабель TVK с терморегулятором.

  • фаза L — коричневый цвет
  • ноль N — синий цвет
  • заземление экрана РЕ — желто-зеленый цвет

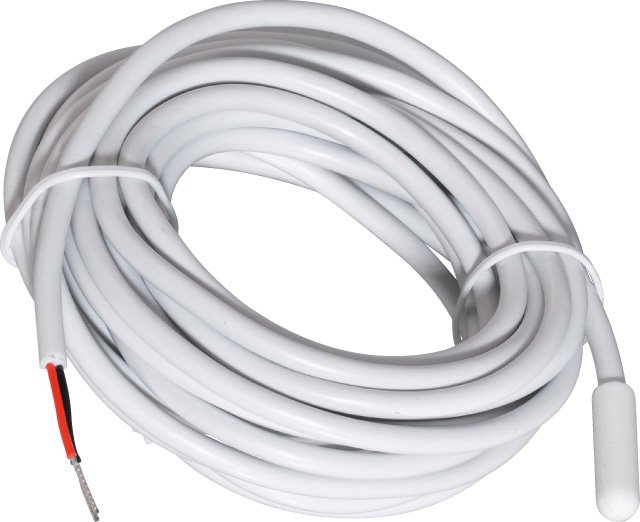

В данный комплект еще входит отрезок гофры для прокладки датчика температуры (термодатчика), который идет с терморегулятором. Терморегулятора в этом комплекте не было, поэтому мне пришлось выбирать его отдельно.

Как выбрать терморегулятор для теплых полов

Выбрал я самый простенький механический терморегулятор ТР-110 от компании «Национальный комфорт».

Его стоимость составила 1499 рублей.

Можно было купить и электронный, где имеется множество функций, ЖК-дисплей и возможность программирования, но он будет дороже по цене, да и не нужно мне столько «наворотов» в ванной. Другое дело, если бы я использовал его в системе водяного отопления.

Кстати, гарантия на ТР-110 составляет 2 года со дня покупки.

Вот чек на все приобретенное оборудование для теплого пола:

Итого, 5000 рублей.

Назначение и технические данные терморегулятора ТР-110

ТР-110 необходим для поддержания заданной температуры (от +5°С до +45°С) поверхности теплого пола в ванной комнате, на кухне и других помещениях. Это происходит с помощью датчика температуры, который идет с ним же в комплекте. По сути это обыкновенный терморезистор, у которого в зависимости от температуры изменяется сопротивление в ту или иную сторону.

Технические данные:

По коммутационной способности он мне подходит, т.к. мощность теплого пола составляет всего 130 (Вт) или 0,6 (А).

Если у Вас ток нагрузки теплого пола превышает максимальный ток нагрузки терморегулятора, то нужно применять контактор.

Установка и монтаж терморегулятора

В первую очередь необходимо определиться с местом установки терморегулятора. У меня в ванной комнате уже была установлена розетка, поэтому чтобы не прокладывать новую линию, терморегулятор я решил установить чуть ниже розетки и подключить шлейфом от нее.

Затем между розеткой и терморегулятором я сделал питающего кабеля для терморегулятора ТР-110.

В моем случае от квартирного щитка на розетку проложен кабель ВВГнг (3х2,5). Эта линия защищена автоматическим выключателем 16 (А) и УЗО 25 (А), 30 (мА). Поэтому для питания терморегулятора я проложил кабель аналогичной марки и сечения — ВВГнг (3х2,5).

Если Вы делаете ремонт во всей квартире, то желательно для теплого пола проложить отдельную питающую линию от квартирного щитка медным кабелем сечением 2,5 кв.мм. Эту линию нужно защитить автоматическим выключателем 16 (А) и УЗО 25 (А), 30 (мА).

Для скрытой прокладки питающих проводов нагревательного кабеля TVK-130 и гофры с датчиком температуры, я сделал вертикальную штробу в стене от пола до подрозетника терморегулятора.

Осталось выдолбить канал (продолжение штробы на стене) в полу на расстояние 30-50 (см) в зону обогрева для прокладки гофрированной трубки с термодатчиком. Ее сразу оставляем в канале.

Затем нужно расстелить нагревательный мат TVK-130.

Для этого уберем весь мусор, острые предметы и пыль после штробления, загрунтуем старую поверхность пола (бетонное основание — стяжка).

Аккуратно стелим нагревательный мат на поверхность пола таким образом, чтобы термодатчик располагался на одинаковом расстоянии от нагревательного кабеля, и крепим его на пластиковые скобочки.

Затем наносим на сетку плиточный клей и укладываем плитку. Как пишут в инструкции, общий слой (плиточный клей + кафельное покрытие) не должен превышать 2 (см).

На корпусе практически любого терморегулятора изображена схема его подключения. Мой случай не исключение.

Датчик температуры (терморезистор) подключается всегда на клеммы 1 и 2. Полярность не имеет значения.

Напряжение 220 (В) питания терморегулятора подается на клемму 6 (фаза L) и клемму 5 (ноль N).

Надеюсь Вы знаете, как найти фазу источника питания. Если подзабыли, тогда читайте статью про или .

1. Для двухжильного кабеля

В моем случае применяется двухжильный кабель TVK. Поэтому его будем подключать к терморегулятору по следующей схеме.

Коричневый провод (фаза L) подключаем на клемму 3, синий провод (ноль N) на клемму 4, желто-зеленый провод (заземление экрана РЕ) на клемму 5.

Здесь прошу обратить внимание на то, что экран нагревательного кабеля предполагается занулить. Если у Вас в квартире , то экран нужно не занулять, а заземлять. Иначе, если у Вас в щитке установлено УЗО, то оно будет .

К сожалению, в данном терморегуляторе клемма заземления (РЕ) отсутствует, поэтому соединять экран кабеля TVK с РЕ проводником сети нужно с помощью . А само соединение уложить в свободном месте подрозетника.

На некоторых моделях терморегуляторов уже установлена клемма заземления РЕ, что значительно ускоряет процесс монтажа.

2. Для одножильного кабеля

Если у Вас применяется одножильный нагревательный кабель, то его провода (обычно они белого цвета) подключаются на клеммы 3 и 4, а желто-зеленый провод (заземление экрана РЕ) на клемму 5.

Здесь аналогичная ситуация с занулением экрана нагревательного кабеля. Объяснение этому читайте чуть выше.

Чтобы установить терморегулятор в подрозетник нужно снять «колесико» регулировки и отогнуть две защелки. Таким образом, Вы снимите лицевую часть регулятора. Оставшуюся часть заводите в подрозетник и фиксируйте его с помощью винтов по периметру.

Как пользоваться терморегулятором ТР-110

На внешней стороне терморегулятора расположены:

  • выключатель
  • «колесико» для установки заданной температуры
  • красный светодиод положения «включено»

У выключателя имеется два положения. Если установлено «0», то терморегулятор отключен, если «1», то терморегулятор переходит в рабочее состояние, и осуществляет контроль и поддержание заданной температуры поверхности теплого пола.

Как раз таки, с помощью «колесика» и происходит регулировка необходимой температуры по нанесенной шкале.

Когда горит красный светодиод, то это обозначает, что терморегулятор включил систему обогрева.

Как это работает? Все просто. Выставляем на регуляторе температуру 26°С. Если температура поверхности пола меньше 26°С, то терморегулятор включает нагревательный кабель. Как только температура поверхности достигла 26°С, терморегулятор отключает его.

Вот таким образом достигается одновременно и комфорт в ванной комнате, и экономия электрической энергии, за счет того, что нагреватели включены не постоянно.

P.S. На этом все. Спасибо за внимание. Если по данному материалу у Вас имеются вопросы, то задавайте их в форме комментариев или на личную почту.

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве - термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Комнатный термостат

Термостат - это автоматический прибор, необходимый для регулирования работы котельного оборудования. Он считывает температуру воздуха в помещении и подает «команду» котлу, снижая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда подключать дополнительное оборудование приходится самостоятельно. Рассмотрим, как к газовому котлу подключить термостат.

Регулировка работы котельного оборудования

Регулировать работу газового котла можно двумя способами - вручную или автоматически с помощью комнатного терморегулятора. Рассмотрим, как это происходит на практике. На степень нагрева воздуха влияет температура теплоносителя в системе. Ее увеличение или уменьшение обеспечивает комфортный микроклимат с наилучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. При снижении показателя - включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать. Эти манипуляции проводятся в течение всего отопительного сезона, поэтому ручная регулировка - не самый удобный вариант.

Обратите внимание! Подключение комнатного программатора позволяет полностью решить проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянных кратковременных включений-выключений. Пуск осуществляется на короткий период времени - около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем оно будет работать независимо от того, включен отопительный прибор или нет.

Все это существенно увеличивает расход электроэнергии. Кроме того, подобный режим работы не лучшим образом сказывается на долговечности агрегата.

Что дает термостат?

Термостат - это автоматический программируемый прибор. Пользователь устанавливает на нем комфортную температуру в помещении. При понижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели прибора. В среднем датчики срабатывают при понижении температурных показателей на 0,25 градуса.

После автоматического включения котла теплоноситель начинает нагреваться, и температура воздуха повышается. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что никакой разницы с ручным управлением нет. На самом деле есть одно важное отличие, немало сказывающееся на экономичности отопления. Отключая котел, термостат автоматически отключит и циркуляционный насос.

Принципиальная схема

Повторное включение оборудования произойдет после достижения температурой воздуха порога срабатывания датчиков. Так как комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включений котла существенно сокращается по сравнению с ручной регулировкой. Это объясняется тем, что нагретый воздух остывает значительно медленнее, чем вода в системе. Говоря простым языком, не столь важно, насколько сильно остынут батареи - пока в комнате будет нужное тепло, котел и насос не включатся.

Не будет включаться котел и в других случаях:

  • Нагревание комнаты солнечными лучами.
  • Сокращение дельты температур.
  • Увеличение числа людей и, как следствие, повышение температуры воздуха.
  • Получение тепла через ограждающие конструкции и т. п.

Как показала практика использования термостатов, они позволяют сэкономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта дома и экономии топлива.

Установка и подключение

Схема подключения

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их монтаж, например, на кухне, в холле, котельной приведет к нарушениям в срабатывании системы. Желательно выбирать либо самую холодную комнату, например, угловую, либо помещение, где чаще всего собирается большое количество людей.

Рядом с терморегулятором не должно быть источников тепла - радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место и для установки на сквозняке. Осторожно нужно монтировать регуляторы рядом с электробытовыми приборами, излучающими немалое количество тепла. Все это является так называемыми тепловыми помехами, мешающими нормальной работе программатора.

Включение и отключение котла происходит с помощью реле. Современные газовые котлы независимо от их производителя и особенностей модели имеют точки подключения для термостата, через которые осуществляется управление отоплением и охлаждением. Подключить прибор можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно узнать из технического паспорта котла, где есть не только описание, но и все необходимые схемы.

Подключение термостата выполняется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом монтаж дополнительного прибора не вызывает трудностей, так что сделать его можно самостоятельно.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

Комнатный механический

С помощью переключателей можно контролировать:

  • Нагрев и кондиционирование воздуха.
  • Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
  • Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Преимущества автоматики

Автоматика для котельного оборудования - это выбор людей, которым необходима энергоэффективная система отопления. Установка самого дешевого программатора обеспечит экономию не менее 15%.

Помимо этого автоматика имеет немало других преимуществ:

Панель управления

  • Решение проблемы тактования отопительного прибора - необоснованно частых включений и отключений.
  • Установка точного температурного режима по времени - оптимальный/экономный.
  • Простота установки и настройки.
  • Облегчение эксплуатации котла.
  • Повышение надежности системы.
  • Возможность установки тонких настроек.

Здесь перечислены только самые очевидные преимущества автоматики. С их практическими достоинствами можно познакомиться только во время эксплуатации. Единственное, что нельзя не отметить - экономить на установке термостата нецелесообразно. Это простое и недорогое оборудование позволит существенно сэкономить на отоплении. Для холодных регионов России подобная экономия весьма существенна.

Заключение

Терморегулятор - важный элемент автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Этот простой прибор - залог долговечной работы и котла, и всей инженерной сети. Установка терморегулятора не представляет ничего сложного. Ориентируясь на описание и схемы, приведенные в инструкциях к котлу и автоматическому прибору, можно выполнить подключение и настройку самостоятельно, не обращаясь к специалистам.

Современные технологии позволяют обустроить тёплый пол несколькими способами, в зависимости от того, какое подключение планируется использовать. Отлично зарекомендовали себя водяные системы напольного отопления, обладающие высокой надёжностью и экономичностью. Несложными в установке являются электрические обогревающие полы, широкая популярность которых обусловлена возможностью размещения под любые покрытия. Разумеется, все положительные моменты имеют место только при использовании качественного оборудования и его правильной установке. Поскольку часть работы по энергосбережению и обеспечению удобства возлагается на терморегулятор, то его монтажу и подключению надо уделить особое внимание.

Современный терморегулятор можно запрограммировать на изменение температуры не только по часам, но и по дням недели

Применение терморегулятора позволяет использовать любой нагревающий прибор без опасности его перегрева и выхода из строя. Именно поэтому термостаты встраивают в электрические утюги, чайники и водонагреватели. Не стали исключением и кабельные, стержневые, а также плёночные тёплые полы. Благодаря установке регулировочного устройства можно не только изменять температуру под ногами, но и программировать работу дополнительного отопления для экономии электроэнергии.

В системах с жидким теплоносителем принцип регулировки тёплого пола отличается, поскольку термостат управляет работой трёхходового клапана и (или) циркуляционного насоса. Это позволяет получить требуемую степень нагрева независимо от температуры теплоносителя.

Все существующие терморегуляторы можно разделить на два типа:


Датчик электронного терморегулятора устанавливается в контролируемой зоне, а блок управления монтируется отдельно

Виды терморегуляторов

В зависимости от конструкции и предназначения терморегуляторы разделяются на несколько видов:

  • устройства с режимом экономии, понижающие степень нагрева при отсутствии людей в помещении;
  • приборы, совмещённые с таймером, которые помогают экономить электроэнергию благодаря возможности запрограммировать периоды включения и отключения системы;
  • интеллектуальные программируемые устройства, контролирующие работу отопления как по заданному алгоритму, так и в зависимости от других факторов: температуры и влажности за окном, присутствия людей и т. д.;
  • термостаты ограничительного типа, срабатывающие при достижении установленных граничных величин нагрева.

В небольших комнатах рациональнее использовать простой электронный терморегулятор или прибор с таймером. Применение интеллектуальных устройств оправдано в сложных отопительных системах и помещениях большой площади.

Некоторые модели терморегуляторов оснащены парой термодатчиков и двумя отдельными каналами управления нагрузкой.

Выбор места для установки термостата

Программируемый электронный термостат встраиваемого типа - это наиболее популярная модель

При выборе места для размещения терморегулятора руководствуются несколькими факторами.

  1. Тип прибора. В торговой сети чаще всего можно встретить термостаты встраиваемого типа, однако при невозможности его установки можно найти конструкцию, предназначенную для навесного монтажа.
  2. Соображения эргономики. Регулятор размещают в удобном месте, на высоте 10 – 80 см от пола.
  3. Доступность. Лучше всего устанавливать термостат возле дверей. В таком случае можно не волноваться о том, что спустя время доступ к прибору будет невозможен из-за стоящей мебели или оборудования.
  4. Рациональное расходование материалов. При выборе места следует учитывать расстояние от электрощита и место вывода кабелей, поскольку эти факторы влияют на расход электропроводки.

В случае использования тёплых полов в качестве основного отопления нередко применяют терморегулятор со встроенным датчиком. Поскольку прибор срабатывает в зависимости от температуры воздуха в помещении, то и устанавливают его на высоте около 150 см от пола.

Особенности подключения терморегулятора к питающей сети


Мощность установленных нагревателей можно рассчитать исходя из паспортных данных или узнать практическим путём, умножив силу потребляемого тока в амперах на 220, что соответствует напряжению в двухфазной сети.

Облегчить задачу присоединения терморегулятора к электричеству призвана цветовая маркировка выводов.

В соответствии с общепринятыми нормами фазовому проводу соответствует чёрный или коричневый цвет, а нулю – голубой. Заземление подключается к жёлто-зелёному проводнику.

Питающее напряжение, которое подаётся на прибор, опасно для жизни, поэтому в схеме обязательно наличие заземляющего контура и устройства защитного отключения. При монтаже терморегулятора не стоит игнорировать требования техники безопасности, а при отсутствии опыта лучше обратиться к профессиональному электрику.

Технология подключения терморегулятора к тёплому полу

В зависимости от типа тёплого пола и способа укладки нагревателей, схемы его подключения могут отличаться.

Одножильный греющий кабель

Укладка одножильного кабеля тёплого пола выполняется таким образом, чтобы оба его конца находились как можно ближе к месту установки терморегулятора. При этом подключение выполняют в следующем порядке:

  • к соответствующим выводам присоединяют провода термодатчика (без соблюдения полярности);
  • на контакты L и N заводят питающий кабель от розетки или щитка, при этом L отвечает фазовому проводу, обнаружить который можно при помощи индикаторной отвёртки;
  • клеммы выхода силового реле присоединяют к нагревательному элементу тёплого пола.

Схема подключения терморегулятора к одножильному кабелю электрического тёплого пола

После монтажа проверяют правильность подсоединений при помощи мультиметра, подают напряжение и тестируют систему на всех режимах.

Как подключить одножильный кабельный пол (видео)

Двухжильный кабель

Благодаря двум токоведущим жилам кабель этого типа подключается только с одной стороны. Типичная схема его подсоединения ничем не отличается от одножильной конструкции, разве что вывод такого кабеля имеет три провода.

При отсутствии заземляющей клеммы терморегулятора жёлто-зелёный вывод греющего кабеля соединяют с нулевым проводом питания.

Схема подключения двухжильного кабеля к терморегулятору

Монтаж и подключение тёплого пола, состоящего из двухжильных матов (видео)

Стержневая и плёночная системы обогрева

Стержневые и плёночные нагреватели подключаются к термостату параллельным способом

При обустройстве тёплых полов, оборудованных инфракрасными или стержневыми нагревателями, применяется схема, по которой несколько полотнищ подключаются к терморегулятору параллельным соединением.

Такой же принцип соблюдается и в случае применения греющего кабеля в матах, когда нужна прокладка нескольких параллельных полос.

При этом подключение нагревателей к регулятору температуры возможно двумя способами.

Монтаж и подключение плёночных нагревателей (видео)

Управление температурой водяных тёплых полов

Нагрев водяных напольных систем осуществляется за счёт транспортировки горячего теплоносителя по контуру, проложенному в стяжке пола, поэтому регулировку температуры можно осуществлять двумя способами:

  • изменением расхода теплоносителя;
  • изменением его температуры. Этот метод используется чаще всего. Он подразумевает установку трёхходового клапана, управляющего узлом подмеса. При этом релейный выход термостата подключают к соленоиду электрического запирающего устройства. Как только температура превышает заданное значение, клапан открывается. После этого охлаждённая вода из обратной магистрали начинает смешиваться с поступающей жидкостью, уменьшая её теплоёмкость.
