Схема подключения механического терморегулятора. Термостат для котла отопления: принцип работы, виды, схемы подключения

1.
2.
3.

Системы теплых полов в последнее время стали довольно распространенными. Они не только повышают комфорт, но и служат неплохим дополнением к основному отоплению. Для эффективной, но экономной работы теплого пола требуется установить терморегулятор, включающий или выключающий систему. Как он выглядит, можно посмотреть на фото.

Подключение терморегулятора к теплому полу (водяному) не является обязательным, хотя его использование способствует более экономному расходу теплоносителя. Что же касается электрических и инфракрасных систем, то для их работы установка терморегулятора крайне необходима.

Виды терморегуляторов

Данные устройства бывают простыми и сложными. В простых механических приборах выставляется только один параметр – температура нагрева. Сложные имеют программное управление и электронный дисплей, с их помощью можно настраивать работу системы обогрева пола, например, включение и отключение в определенное время.

Подключение электрического обогреваемого пола к регулятору

Нагревательные элементы могут быть представлены электрическими матами или инфракрасной пленкой. Устройство электрического теплого пола отличается простотой: он укладывается либо в толщу стяжки, либо на нее. Сверху настилается напольное покрытие. Что касается того, как подключить теплый пол к терморегулятору, то работы проводятся следующим образом.

Перед выбирают место, где будет находиться терморегулятор. Рядом с ним должна быть электрическая сеть в 220 В. Между электросетью и терморегулятором необходимо оставить место для расположения автоматического выключателя.

При создании электрического пола с обогревом нужно предусмотреть место и для термодатчика. Обычно его помещают возле терморегулятора. Недопустимо закрывать его мебелью.

Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

В том случае, когда для нагрева пола используется электрический кабель, который укладывается в толщу стяжки, то температурный датчик удаляют от бетона, размещая его вместе с внутри гофрированной трубы. В результате один конец трубы находится в толще стяжки, а другой выводится к стене таким образом, чтобы при необходимости можно было снять и заменить неисправный датчик, не снимая напольное покрытие.

После окончания установки электрической системы на том месте, где будет установлен терморегулятор, наносят разметку. В этом поможет схема подключения регулятора теплого пола. Если прибор встраиваемый, то в месте его будущего расположения делают нишу (прочитайте также: " "). Для установки накладного устройства пользуются винтами-саморезами и дюбелями.

Следует обратить внимание на то, чтобы мощности нагревательного элемента системы пола с обогревом и терморегулятора подходили друг к другу. Нагрузка, приходящаяся на нагревательный элемент, должна быть меньше максимальной мощности терморегулятора.

Затем подключают проводку элемента к клеммам прибора. Обязательно нужно соблюдать порядок подключения фаз, в этом поможет схема подключения терморегулятора теплого пола. На большинстве устройств нейтральный ноль обозначается буквой «N», а фазы – «F» и «L». Помимо этого, фазы обозначаются и цветом проводов. Нулевой из них обычно имеет синий цвет, а провод фазы – белый, черный или коричневый. Читайте также: " ".

После подключения системы пола к терморегулятору проводят тестирование прибора:
  • устанавливают на устройстве минимальную температуру;
  • подают на питание;
  • включают тумблер нагрева;
  • плавно изменяют температуру, при этом стоит обратить внимание на то, что когда включаются нагревательные элементы, должен быть щелчок;
  • проверяют нагрев пола.
Программируемый термостат для теплого пола, смотрите на видео:

Подключение системы водяного пола к терморегулятору

Подключение теплого пола к терморегулятору в данном случае не является обязательным, но данное устройство позволяет сэкономить на теплоносителе. В водяных системах терморегулятор управляет потоком воды. Датчики для водяных полов, как и для электрических, бывают простыми и сложными (программируемыми). Термодатчики в водяных системах обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства, можно увидеть на фото.

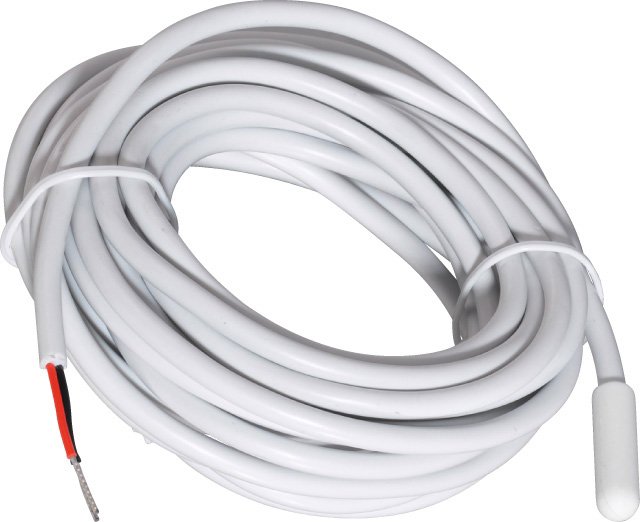

При установке водяного теплого пола температурный датчик закрепляют на высоте около 100 сантиметров, его можно разместить рядом с терморегулятором. Но надо учитывать, что рядом с датчиком не должно быть дополнительных источников обогрева.

После того, как он был установлен, от него проводят провода к терморегулятору. Можно купить датчики, к которым информация передается по радиоканалу, но в данном случае необходимо убедиться в хорошей проходимости сигнала.

После того, как система теплого пола была запущена, нужно поместить рядом с термодатчиком обычный термометр и выставить на регуляторе требуемую температуру нагрева. Система теплого пола должна поддерживать стабильные показатели в течение нескольких часов. После тестирования теплого пола на нормальную работоспособность можно ими пользоваться. Терморегулятор дает возможность устанавливать требуемую температуру и тем самым экономить на теплоносителе.

В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности. В результате установки системы теплого пола уже через несколько часов будет заметно, насколько комфортнее стало в доме.

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве - термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

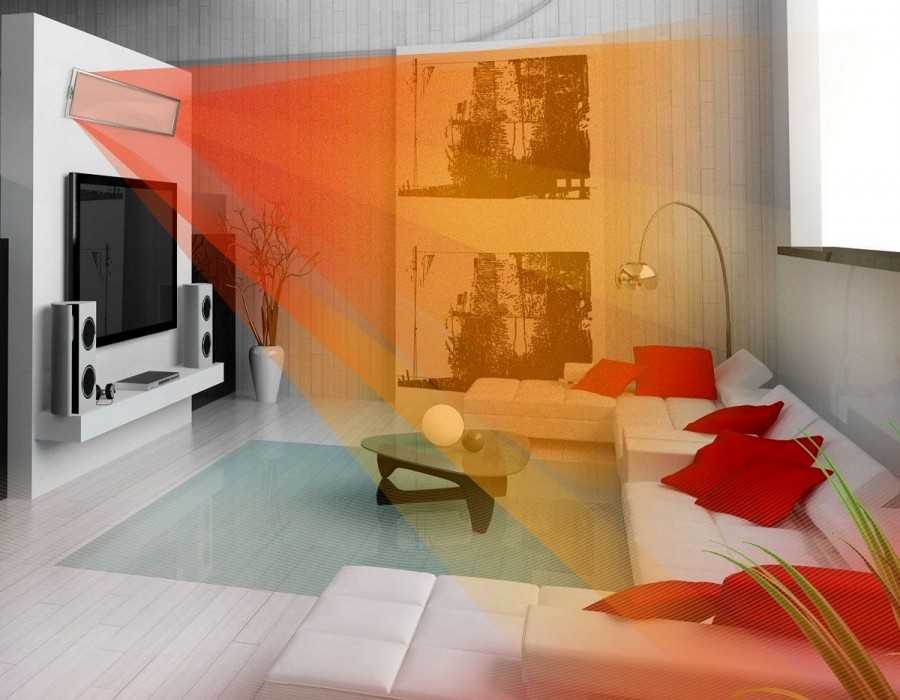

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

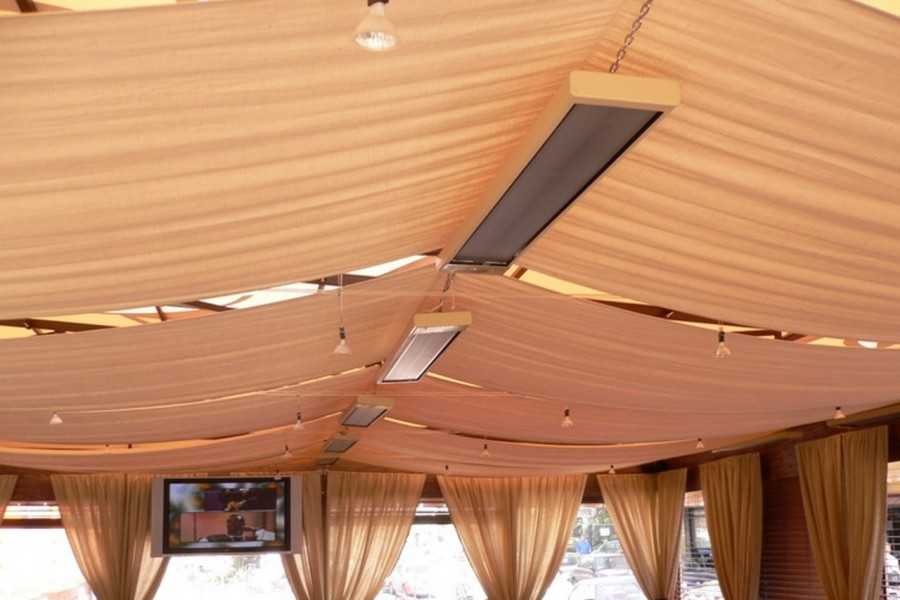

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Современные технологии позволяют обустроить тёплый пол несколькими способами, в зависимости от того, какое подключение планируется использовать. Отлично зарекомендовали себя водяные системы напольного отопления, обладающие высокой надёжностью и экономичностью. Несложными в установке являются электрические обогревающие полы, широкая популярность которых обусловлена возможностью размещения под любые покрытия. Разумеется, все положительные моменты имеют место только при использовании качественного оборудования и его правильной установке. Поскольку часть работы по энергосбережению и обеспечению удобства возлагается на терморегулятор, то его монтажу и подключению надо уделить особое внимание.

Современный терморегулятор можно запрограммировать на изменение температуры не только по часам, но и по дням недели

Применение терморегулятора позволяет использовать любой нагревающий прибор без опасности его перегрева и выхода из строя. Именно поэтому термостаты встраивают в электрические утюги, чайники и водонагреватели. Не стали исключением и кабельные, стержневые, а также плёночные тёплые полы. Благодаря установке регулировочного устройства можно не только изменять температуру под ногами, но и программировать работу дополнительного отопления для экономии электроэнергии.

В системах с жидким теплоносителем принцип регулировки тёплого пола отличается, поскольку термостат управляет работой трёхходового клапана и (или) циркуляционного насоса. Это позволяет получить требуемую степень нагрева независимо от температуры теплоносителя.

Все существующие терморегуляторы можно разделить на два типа:


Датчик электронного терморегулятора устанавливается в контролируемой зоне, а блок управления монтируется отдельно

Виды терморегуляторов

В зависимости от конструкции и предназначения терморегуляторы разделяются на несколько видов:

  • устройства с режимом экономии, понижающие степень нагрева при отсутствии людей в помещении;
  • приборы, совмещённые с таймером, которые помогают экономить электроэнергию благодаря возможности запрограммировать периоды включения и отключения системы;
  • интеллектуальные программируемые устройства, контролирующие работу отопления как по заданному алгоритму, так и в зависимости от других факторов: температуры и влажности за окном, присутствия людей и т. д.;
  • термостаты ограничительного типа, срабатывающие при достижении установленных граничных величин нагрева.

В небольших комнатах рациональнее использовать простой электронный терморегулятор или прибор с таймером. Применение интеллектуальных устройств оправдано в сложных отопительных системах и помещениях большой площади.

Некоторые модели терморегуляторов оснащены парой термодатчиков и двумя отдельными каналами управления нагрузкой.

Выбор места для установки термостата

Программируемый электронный термостат встраиваемого типа - это наиболее популярная модель

При выборе места для размещения терморегулятора руководствуются несколькими факторами.

  1. Тип прибора. В торговой сети чаще всего можно встретить термостаты встраиваемого типа, однако при невозможности его установки можно найти конструкцию, предназначенную для навесного монтажа.
  2. Соображения эргономики. Регулятор размещают в удобном месте, на высоте 10 – 80 см от пола.
  3. Доступность. Лучше всего устанавливать термостат возле дверей. В таком случае можно не волноваться о том, что спустя время доступ к прибору будет невозможен из-за стоящей мебели или оборудования.
  4. Рациональное расходование материалов. При выборе места следует учитывать расстояние от электрощита и место вывода кабелей, поскольку эти факторы влияют на расход электропроводки.

В случае использования тёплых полов в качестве основного отопления нередко применяют терморегулятор со встроенным датчиком. Поскольку прибор срабатывает в зависимости от температуры воздуха в помещении, то и устанавливают его на высоте около 150 см от пола.

Особенности подключения терморегулятора к питающей сети


Мощность установленных нагревателей можно рассчитать исходя из паспортных данных или узнать практическим путём, умножив силу потребляемого тока в амперах на 220, что соответствует напряжению в двухфазной сети.

Облегчить задачу присоединения терморегулятора к электричеству призвана цветовая маркировка выводов.

В соответствии с общепринятыми нормами фазовому проводу соответствует чёрный или коричневый цвет, а нулю – голубой. Заземление подключается к жёлто-зелёному проводнику.

Питающее напряжение, которое подаётся на прибор, опасно для жизни, поэтому в схеме обязательно наличие заземляющего контура и устройства защитного отключения. При монтаже терморегулятора не стоит игнорировать требования техники безопасности, а при отсутствии опыта лучше обратиться к профессиональному электрику.

Технология подключения терморегулятора к тёплому полу

В зависимости от типа тёплого пола и способа укладки нагревателей, схемы его подключения могут отличаться.

Одножильный греющий кабель

Укладка одножильного кабеля тёплого пола выполняется таким образом, чтобы оба его конца находились как можно ближе к месту установки терморегулятора. При этом подключение выполняют в следующем порядке:

  • к соответствующим выводам присоединяют провода термодатчика (без соблюдения полярности);
  • на контакты L и N заводят питающий кабель от розетки или щитка, при этом L отвечает фазовому проводу, обнаружить который можно при помощи индикаторной отвёртки;
  • клеммы выхода силового реле присоединяют к нагревательному элементу тёплого пола.

Схема подключения терморегулятора к одножильному кабелю электрического тёплого пола

После монтажа проверяют правильность подсоединений при помощи мультиметра, подают напряжение и тестируют систему на всех режимах.

Как подключить одножильный кабельный пол (видео)

Двухжильный кабель

Благодаря двум токоведущим жилам кабель этого типа подключается только с одной стороны. Типичная схема его подсоединения ничем не отличается от одножильной конструкции, разве что вывод такого кабеля имеет три провода.

При отсутствии заземляющей клеммы терморегулятора жёлто-зелёный вывод греющего кабеля соединяют с нулевым проводом питания.

Схема подключения двухжильного кабеля к терморегулятору

Монтаж и подключение тёплого пола, состоящего из двухжильных матов (видео)

Стержневая и плёночная системы обогрева

Стержневые и плёночные нагреватели подключаются к термостату параллельным способом

При обустройстве тёплых полов, оборудованных инфракрасными или стержневыми нагревателями, применяется схема, по которой несколько полотнищ подключаются к терморегулятору параллельным соединением.

Такой же принцип соблюдается и в случае применения греющего кабеля в матах, когда нужна прокладка нескольких параллельных полос.

При этом подключение нагревателей к регулятору температуры возможно двумя способами.

Монтаж и подключение плёночных нагревателей (видео)

Управление температурой водяных тёплых полов

Нагрев водяных напольных систем осуществляется за счёт транспортировки горячего теплоносителя по контуру, проложенному в стяжке пола, поэтому регулировку температуры можно осуществлять двумя способами:

  • изменением расхода теплоносителя;
  • изменением его температуры. Этот метод используется чаще всего. Он подразумевает установку трёхходового клапана, управляющего узлом подмеса. При этом релейный выход термостата подключают к соленоиду электрического запирающего устройства. Как только температура превышает заданное значение, клапан открывается. После этого охлаждённая вода из обратной магистрали начинает смешиваться с поступающей жидкостью, уменьшая её теплоёмкость.

Предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

  • Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
  • В помещении присутствует много людей и из-за них температура воздуха не опускается.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
  • С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.


В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м 2 , который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

  • Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
  • Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
  • Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

За последние годы, в наш век высоких технологий, особую ценность приобретают предметы с минимальными показателями затрат электроэнергии на их работу. Такие изделия особенно идеально подходят к отопительным устройствам, эффективно регулируя их производительность. Одним из таких предметов является терморегулятор для обогревателя инфракрасного типа, о нем и пойдет речь в данной статье.

Виды и характеристики терморегуляторов

Термостат – это устройство, позволяющее фиксировать температуру в комнате через определенный интервал времени и одновременно корректируя настройки прибора под необходимые значения. К примеру, когда температура достигает определенной цифры, обогревать принужденно заканчивает цикл работы. И, наоборот, с ее уменьшением – устройство возобновляет свою работу.

Конструктивные характеристики и принцип действия терморегуляторов могут быть различны. Есть два основных вида термостатов для обогревателей:

  • механический;
  • электронный.
