Канализационные очистные сооружения ОС, КОС, БОС.

Одним из основных способов защиты природной среды от загрязнений можно назвать предотвращение попадания неочищенной воды и других вредных компонентов в водоемы. Современные очистные сооружения – это комплекс инженерно-технических решений для последовательной фильтрации и обеззараживания загрязненных стоков с целью их повторного использования в производстве или для спуска в природные водоемы. Для этого разработан ряд методик и технологий, которые будут рассмотрены ниже.

Подробнее о технологии очистки сточных вод

Поскольку системы централизованного водоотведения проложены не во всех местах, а для некоторых промышленных предприятий требуется предварительная подготовка стоков, сегодня очень часто обустраиваются локальные канализационные сооружения. Они востребованы также в частных домах, загородных коттеджных городках и отдельно стоящих жилых комплексах, промышленных предприятиях, цехах.

Сточные воды отличаются по источнику загрязнения: хозбытовые, промышленные и поверхностные (произошедшие от атмосферных осадков). Бытовые стоки именуют хозяйственно-фекальными. Они состоят из загрязненной воды, удаляемой из душевых, туалетов, кухонь, столовых и больниц. При этом основными загрязнителями выступают физиологические и бытовые отходы.

К промышленным стокам относятся водяные массы, которые образовались при:

• выполнении различных производственно-технологических операций;
• промывании сырья и готовой продукции;
• охлаждении оборудования.

Также к этой разновидности относится вода, откачанная из недр при добывании полезных ископаемых. Основным источником загрязнения здесь выступают производственные отходы. В их состав могут входить отравляющие, потенциально опасные вещества, а также отходы, которые могут быть извлечены и использованы в виде вторичного сырья.

Поверхностные (атмосферные) стоки содержат чаще всего лишь минеральные загрязнения, к их очистке предъявляются минимальные требования. Помимо этого, сточные воды квалифицируют по концентрации различных загрязняющих веществ. Эти характеристики влияют на выбор метода и количества этапов очистки. Чтобы определить состав оборудования, необходимость строительства, а также мощность различных типов сооружений, выполняется расчет производства очистки стоков.

Основные этапы очистки

На первом этапе производится механическая очистка стоков, цель которой – фильтрация от различных нерастворимых примесей. Для этого применяют специальные самоочищающиеся решетки и сита. Задержанные отбросы, совместно с другими осадками, направляются на последующую переработку или вывозятся на полигоны вместе с твердыми бытовыми отходами.

В песколовке мелкие частицы песка, шлака и другие подобные минеральные элементы под воздействием силы тяжести осаждаются. При этом отфильтрованный состав пригоден для дальнейшего использования после переработки. Остальные нерастворенные вещества надежно задерживаются в специальных отстойниках и септиках, а жиры и нефтепродукты извлекаются при помощи жироловок, нефтеловушек и флотаторов. На стадии механической очистки из сточных потоков извлекаются до трех четвертей минеральных загрязнений. Так обеспечивается равномерность подачи жидкости на следующие стадии переработки.

После этого используются биологические методы очистки, выполняемые при помощи микроорганизмов и простейших. Первое сооружение, куда попадает вода на биологическом этапе, – специальные первичные отстойники, в которых происходит осаживание взвешенной органики. Одновременно используется еще один тип отстойников, в которых со дна удаляется активный ил. Биологическая очистка позволяет удалить более 90% органических загрязнений.

На физико-химическом этапе происходит очистка от растворенных примесей. Делается это при помощи специальных методик и реагентов. Здесь используется коагуляция, фильтрация, а также отстаивание. Наряду с ними применяются различные технологии дополнительной обработки, среди которых: гиперфильтрация, сорбция, ионообмен, удаление азотсодержащих веществ и фосфатов.

Последним этапом обработки считается хлорное обеззараживание жидкости от оставшихся бактериальных загрязнений. Приведенная ниже схема детально показывает все описанные этапы с указанием оборудования, которое используется на каждой стадии. Важно отметить, что способы очистки для различных производственных предприятий отличаются в зависимости от наличия в сточных водах определенных загрязнителей.

Особенности и требования к обустройству очистных сооружений

Бытовые стоки относят к однообразным по составу, поскольку концентрация загрязняющих веществ зависит лишь от объема потребляемой жильцами воды. Они содержат нерастворимые загрязнения, эмульсии, пены и суспензии, различные коллоидные частицы, а также другие элементы. Основная их часть – минеральные и растворимые вещества. Для очистки бытовых стоков используется базовый набор очистных сооружений, принцип работы которых описан выше.

В целом бытовые канализации считаются более простыми, поскольку они сооружаются для очистки стоков от одного или нескольких частных домов и хозяйственных построек. К ним не предъявляются требования относительно высокой производительности. Для этой цели используются специально разработанные установки, обеспечивающие биологическую очистку стоков.

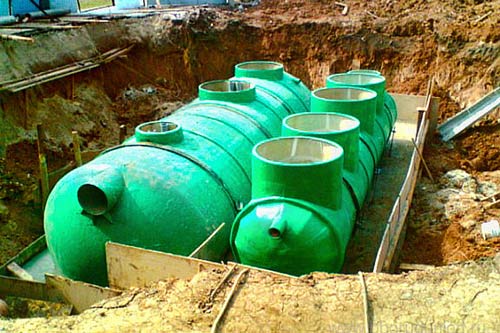

Благодаря им в загородном жилье появилась возможность не только обустроить душевую, ванную или туалет, но и подключить различную бытовую технику. Обычно такие установки просты в монтаже и эксплуатации, не требуют дополнительных компонентов.

Для промышленных стоков состав и степень загрязнения изменяются в зависимости от характера производства, а также вариантов применения воды для обеспечения технологического процесса. При производстве пищевых продуктов для сточных вод характерно высокое загрязнение органическими веществами, поэтому основным способом очистки таких вод считается биологический. Оптимальным вариантом можно назвать использование аэробного и анаэробного метода или их сочетания.

В других отраслях основной проблемой является очистка нефте- и жиросодержащих стоков. Для таких предприятий применяются специальные нефтеотделители или жироуловители. Но наиболее безопасными для окружающей среды считаются водооборотные системы очистки загрязненной воды. Такие локально-очистные комплексы устанавливаются на мойках машин, а также на производственных предприятиях. Они позволяют организовать замкнутый цикл использования воды без ее сброса во внешние водоемы.

Для определения способа организации очистки и выбора конкретного сооружения применяются специальные системы и методы (предприятий много, поэтому процесс должен быть индивидуализирован). Немаловажное значение имеет цена оборудования и работ по его установке. Оптимальный вариант для каждого случая помогут подобрать лишь специалисты.

Отправьте заявку* Получаете консультацию

Это дочернее предприятие нефтехимической компании «СИБУР», является одним из крупнейших производителей высококачественных каучуков, латексов и термоэластопластов в России.

01 . Наш проводник в мир высоких технологий очистки сточных, технологических и, конечно же, канализационных вод сотрудник пресс-службы Ксения разбирается с охраной. После небольшой заминки нас всё же пропускают на территорию.

02 . Внешний вид комплекса. Частично процесс очистки происходит внутри здания, но некоторые этапы находятся и на открытом воздухе.

03 . Сразу оговорюсь, что данный комплекс перерабатывает только стоки «Воронежсинтезкаучука» и не касается городской канализации, так что жующие в данный момент читатели, в принципе, могут не беспокоиться о своём аппетите. Я, узнав об этом, несколько расстроился, так хотел узнать у обслуживающего персонала о крысах-мутантах, трупах и прочих ужасах. Итак, один из двух подводящих напорных трубопроводов диаметром 700 мм (второй — резервный).

04 . Первым делом сточные воды попадают на участок механической очистки. Он включает в себя 4 блока механической очистки сточных вод Rotamat Ro5BG9 компании компании «HUBER» (3 – в работе, 1 – в резерве), совмещающие барабанные решетки с мелким прозором и высокоэффективные аэрируемые песколовки. Отбросы с решеток и песок после отжима подаются при помощи конвейеров в бункеры с шлюзным затвором. Отбросы с решеток направляются на полигон ТБО, но могут также использоваться в качестве наполнителя при компостировании осадка. Песок складируется на специальных песковых площадках.

05 . Помимо Ксении, нас сопровождал начальник цеха Чаркин Александр Константинович. Он сказал, что не любит фотографироваться, поэтому я на всякий случай щёлкнул его, когда он увлечённо рассказывал нам принцип действия песколовок.

06 . С целью сглаживания неравномерности поступления промышленных сточных вод предприятия нужно проводить усреднение сточных вод по объему и составу. Поэтому, в связи с циклическим колебанием концентрации и составом загрязняющих веществ, далее воды попадают в так называемые усреднители. Их здесь два.

07 . Они оснащены системами механического перемешивания сточных вод. Общая вместимость двух усреднителей – 7580 м3.

08 . Можно попробовать сдуть пенку.

09 . После усреднения по объему и составу сточные воды при помощи погружных насосов поступают на очистку на флотаторы.

10 . Флотаторы – это 4е флотационные установки (3 – в работе, 1 – в резерве). Каждый флотатор снабжен флокулятором, тонкослойным отстойником, контрольно-измерительным и дозирующим оборудованием, воздушным компрессором, системой подачи рециркуляционной воды и т.д.

11 . В них осуществляется сатурация части воды воздухом и подача коагулянта для удаления латекса и других взвешенных веществ

12 . Напорная флотация позволяет отделить легкие взвешенные вещества или эмульсии от жидкой фазы при помощи пузырьков воздуха и реагентов. В качестве коагулянта используется гидроксохлорид алюминия (около 10 г/м3 сточных вод).

13 . Для снижения расхода реагента и повышения эффективности флотации используется катионный флокулянт, например, Zetag 7689 (около 0,8 г/м3).

14 . Цех механического обезвоживания осадка (ЦМО). Здесь обезвоживается осадок с флотаторов и активный ил после биологической очистки и доочистки.

15 . Механическое обезвоживание осадка производится на ленточных фильтр-прессах прессов (ширина полотна 2 м) с добавлением рабочего раствора катионного флокулянта. В аварийных ситуациях осадок подается на аварийные иловые площадки.

16 . Обезвоженный осадок направляется на обеззараживание и досушивание на турбосушку (VOMM Ecologist-900) с конечной влажностью 20%, либо на площадки складирования.

17 .

18 . Фильтрат и грязные промывные воды сливаются в резервуар грязной воды.

19 . Узел приготовления и дозирования рабочего раствора флокулянта.

20 . За зеленой дверью с предыдущего фото автономная котельная.

21 . Биологическая очистка согласно проекта осуществляется на биотенках с использованием загрузочного материала КС-43 КПП/1.2.3 производства «Экополимер». Биотенки — 2х-коридорные с размером коридоров 54х4,5х4,4 м (вместимость каждого – 2100 м3). С поперечным секционированием путем установки легких перегородок. С размещением контейнеров с носителями закрепленной биомассы и полимерной системой аэрации. К сожалению, совсем забыл сфотографировать их поближе.

22. Воздуходувная станция. Оборудование – центробежные воздуходувки Q = 7000 м3/ч, 3 шт. (2 – в работе, 1 – в резерве). Воздух используется для аэрации и регенерации загрузки биотенков, а так же промывки фильтров доочистки.

23 . Доочистка осуществляется на скорых безнапорных песчаных фильтрах.

24 . Количество фильтров – 10 шт. Количество секций в фильтре – две. Размеры одной секции фильтра: 5,6х3,0 м.
Полезная фильтрующая площадь одного фильтра – 16,8 м2.

25 . Фильтрующая загрузка – песок кварцевый эквивалентным диаметром 4 мм, высота слоя – 1,4 м. Количество загрузочного материала на фильтр – 54 м3, объем гравия – 3,4 м3 (нефракционированный гравий высотой 0,2 м).

26 . Далее очищенные сточные воды проходят обеззараживание на УФ-установке ТАК55М 5-4х2i1 (вариант с доочисткой) производства Wedeco.

27 . Производительность установки 1250 м3/ч.

28 . Промывные воды биотенков, скорых фильтров, иловые воды из илоуплотнителей, фильтрат, промывные воды ЦМО аккумулируются в резервуаре грязной воды.

29 . Пожалуй, это самое кАлоритное место, из увиденных нами=)

30 . Из резервуара воды подаются на осветление в радиальные отстойники. Служат для осветления сточных вод внутриплощадной канализации: фильтрат и промывные воды мехобезвоживания осадка, стоки опорожнения биотенков при регенерации, грязные промывные воды скорых фильтров доочистки, иловая вода уплотнителей. Осветленные воды направляются в биотенки, осадок – в илоуплотнитель (в аварийных ситуациях – непосредственно в резервуар-смеситель осадка перед ЦМО). Сохраняется удаление всплывающих веществ.

31 . Их два. Один был полный и благоухал.

32. А второй был фактически пуст.

33 . ЦУП

34 . Оператор.

35 . В принципе, на этом всё. Процесс очистки завершен. После УФ-обеззараживания воды поступают в сборную камеру, а из нее – по самотечному коллектору далее к месту сброса в Воронежское водохранилище. Описанный технологический процесс полностью обеспечивает выполнение требований, предъявляемых к качеству очищенных сточных вод, отводимых в поверхностный водоем рыбохозяйственного назначения. А это картинка пусть выполняет роль группового фото на память участников экскурсии.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

хорошую работу на сайт">

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Принцип работы очистных сооружений сточных вод

Очистные сооружения - сооружения, предназначенные для очистки от загрязнений, содержащихся в бытовых и промышленных сточных водах.

Очистка воды происходит в несколько этапов.

Механический этап: очистка сточный вода

Сточные воды несут с собой множество мусора. Чтобы избавить от него стоки, на входе стоят решетки. Первая - крупная, отсеивает самый крупный мусор и предохраняет следующие решетки, от повреждений.

Следующий этап очистки - песколовки, продолговатые бетонные емкости, в которых течение воды замедляется и все тяжелые частицы выпадают в осадок.

Первичные отстойники, куда на следующем этапе попадает вода, предназначены для осаждения взвешенной органики.

Это железобетонные «тазики» глубиной пять метров и диаметром 40 и 54 метра. В их центры снизу подаются стоки, осадок собирается в центральный приямок проходящими по всей плоскости дна скребками, а специальный поплавок сверху сгоняет все более легкие, чем вода, загрязнения, в бункер. В результате механической очистки удаляется до 60-70 % минеральных загрязнений, а БПК(Биохимическое потребление кислорода) снижается на 30 %. Биологическое потребление кислорода (БПК) -- количество кислорода, израсходованное на биохимическое окисление под действием бактерий и разложение нестойких органических соединений, содержащихся в исследуемой воде. БПК является одним из важнейших критериев уровня загрязнения водоема органическими веществами.

Он определяет количество кислорода, необходимое для разложения органических загрязняющих веществ.

Биологический Этап. С технической точки зрения различают несколько вариантов биологической очистки. На данный момент основными являются активный ил (аэротенки), биофильтры и метантенки (анаэробное брожение)

Аэротенк - устройство биологической очистки стоков, главный и самый сложный этап. В аэротенке загрязнения разлагаются и окисляются активным илом

Например: На Люберецких очистных аэротенки - это огромные бетонные бассейны длинной 300 метров, разделенные на четыре дорожки, которые образуют «змейку». Дорожки сделаны для увеличения пробега воды и для выделения специальных зон, в каждой их которых идет своя ступень очистки.

Помимо растворенной и взвешенной органики из сточных вод необходимо удалять биогенные элементы. К ним относят фосфаты и соединения азота: нитриты, нитраты, аммонийный азот. Попадая в водоемы, они действуют как удобрения. Их накопление приводит к чрезмерному цветению, а затем и к заморам водоемов.

Активный ил - хлопья, представляющие собой скопление различных микроорганизмов, которые разлагают и окисляют растворенные загрязнения. Его состав весьма разнообразен: главным образом это бактерии, а также простейшие, коловратки, черви, водные грибы, дрожжи.

При отключении подачи кислорода и перемешивания активный ил начинает умирать, а на его восстановление может уйти около полгода.

После аэротенков вода поступает во вторичные отстойники, где удаляются остатки активного ила. Получаемая на выходе из вторичных отстойников вода поступает на доочистку - фильтрацию при помощи мельчайшей сетки в 1,6 мм. Завершающим этапом должна стать дезинфекция,

Для улучшения параметров очистки могут быть применены различные химические методы,а также физико-химические методы.

Для окончательного обеззараживания сточных вод предназначенных для сброса на рельеф местности или в водоем применяют установки ультрафиолетового облучения.

Для обеззараживания биологически очищенных сточных вод, наряду с ультрафиолетовым облучением, которое используется, как правило, на очистных сооружениях крупных городов, применяется также обработка хлором в течение 30 минут.

Хлор уже давно используется в качестве основного обеззараживающего реагента практически на всех очистных городов в России. Поскольку хлор довольно токсичен и представляет опасность очистные предприятия многих городов России уже активно рассматривают другие реагенты для обеззараживания сточных вод такие как гипохлорит, дезавид и озонироване.

После очистки воды остается осадок, полученный из первичных и вторичных отстойников. Например, на московских очистных за год образуется более 10 млн тонн осадка.

Выделяемые из сточной воды осадки отправляют на сбраживание в метантенки - огромные железобетонные баки высотой 24 метра и объемом 8 тыс. кубометров. В них осадок выдерживается около семи суток. Полученный в процессе брожения биогаз (смесь метана с углекислым газом) сжигается в расположенной тут же котельной, тепло которой используется для обогрева самих метантенков, а также для хозяйственных нужд предприятия.

Метантенки-устройство для анаэробного брожения(метановое брожение органических веществ с выделением свободного метана.) жидких органических отходов с получением метана.

Назначение

Метантенк является одним из важных элементов очистных сооружений. В отличие от аэротенков в них поступает, не сама сточная жидкость, а концентрированный осадок, выпадающий в отстойниках.

Биологические методы очистки основаны на окислении органических остатков с использованием микроорганизмов. Неперегнивший осадок не может быть утилизован. В метантенках органические остатки переводятся в незагнивающую форму без доступа кислорода. Первые эксперименты по метановому брожению канализационных отходов начались в конце XIX века. В середине 1920-х годов началась промышленная эксплуатация метантенков в Германии, Великобритании, США и СССР

Конструктивно метантенк представляет собой цилиндрический или реже прямоугольный резервуар, который может быть полностью или частично заглублён в землю. Днище метантенка имеет значительный уклон к центру. Кровля метантенка может быть жёсткая или плавающая. В метантенках с плавающей кровлей снижается опасность повышения давления во внутреннем объёме.

Стенки и днище метантенка выполняются, как правило, из железобетона.

Принцип действия

Сверху в метантенк по трубе поступает осадок и активный ил. Для ускорения процесса брожения метантенк подогревают, а содержимое перемешивают. Подогрев осуществляется водяным или паровым радиатором. В условиях отсутствия кислорода из органических веществ (жиров, белков и т. д.) образуются жирные кислоты, из которых при дальнейшем брожении образуется метан и углекислый газ.

Сброженный ил высокой влажности удаляется из нижней части метантенка. Образовавшийся газ отводится через трубы в кровле метантенка. Из одного кубического метра осадка в метантенке получается 12--16 кубометров газа, в котором около 70 % составляет метан.

Основными технологическими параметрами при расчётах метантенков являются температура во внутреннем пространстве, продолжительность сбраживания, производительность по сухому органическому веществу, концентрация перерабатываемого осадка и режим загрузки. Наибольшее применение нашли мезофильный (при температуре 32--35 °C) и термофильный режим (при температуре 52--55 °C). Мезофильный режим является менее энергоёмким, термофильный позволяет применять метантенки меньшего объёма. За рубежом чаще применяется мезофильный режим. В конце XX века вместо метантенков начали применять механическое обезвоживание и химическое кондиционирование нестабилизированных биологических осадков, однако эти методы энергетически менее выгодны.

Метамн - простейший углеводород, бесцветный газ (в нормальных условиях) без запаха.

Накапливаясь в закрытом помещении, метан взрывоопасен. Взрывоопасен при концентрации в воздухе от 4,4 % до 17 %. Наиболее взрывоопасная концентрация 9,5 %

Серьёзную опасность представляют собой взрывы паровых (газовых) облаков. Такие явления возникают при утечке газа либо испарении горючих жидкостей в ограниченных пространствах (помещениях), где быстро растет концентрация горючих элементов до предельной, при которой происходит воспламенение облака.

7 октября 2008г в Нижнем Тагиле на территории очистных сооружений «Водоканал-НТ» в камере отстойника произошел хлопок газа метана. Пострадало 4 человека, получили ожоги 1 и 2 степени. В ходе расследования было установлено, что взрыв произошел из-за несоблюдения техники безопасности: при проведении сварки металлической емкости, в которой находились остатки паров метана.

Опасность, связанная с горючими газами

Взрыв представляет собой довольно простую химическую реакцию, при которой кислород быстро соединяется с другими веществами, выделяя при этом энергию.

Для взрыва всегда необходимы три фактора:

1. Источник воспламенения(искра, пламя)

2. Кислород

3. Топливо в форме газа или пара

Поэтому целью любой системы противопожарной защиты является устранение, по крайней мере, одной из этих трех потенциальных опасностей.

Образование взрывоопасной смеси происходит лишь в определенном диапазоне концентрации газа/воздуха. Данный диапазон индивидуален для каждого газа и пара и ограничен верхним уровнем, известным как "верхний предел взрываемости" и нижним уровнем, именуемым "нижним пределом взрываемости".

При значениях менее нижнего предела взрываемости недостаточно газа для взрыва (то есть, смесь недостаточно концентрированная), а при значениях более верхнего предела взрываемости в смеси содержится недостаточное количество кислорода (то есть, смесь слишком концентрированная). Поэтому диапазон воспламенения находится между нижним пределом взрываемости и верхним пределом взрываемости для каждого газа или смеси газов. Вне этих пределов смесь не способна гореть.

На среднем промышленном предприятии обычно не бывает газов, которые могут выделяться в окружающую среду. В крайнем случае, наблюдается только незначительный фоновый уровень имеющегося газа. Поэтому обнаружение и система раннего предупреждения необходима только с целью обнаружения газа с концентрацией от нуля до нижнего предела взрываемости. Как только эта концентрация будет достигнута, потребуются процедуры отключения оборудования или очистки участка. В действительности это производится при концентрации менее 50% от значения нижнего предела взрываемости, таким образом, обеспечивается необходимый запас прочности.

Однако необходимо всегда помнить о том, что в закрытых или невентилируемых зонах возможно образование концентрации, превышающей верхний предел взрываемости. Поэтому во время инспектирования следует помнить, что при открытии дверей и люков и поступлении воздуха снаружи снижение концентрации газов может привести к образованию опасной, воспламеняемой смеси.

Свойства метана

Температура воспламенения.

Горючие газы имеют температуру, при которой происходит воспламенение, даже если отсутствует источник воспламенения, например, искра или пламя. Эта температура называется температурой воспламенения..(595. °C)

Температура вспышки (<-20 °C)

Температура вспышки воспламеняющейся жидкости является самой низкой температурой, при которой поверхность жидкости выделяет количество паров, достаточное для воспламенения от незначительного пламени.

Плотность пара(0.55)

Помогает решать вопрос расположения датчика

Плотность газа / паров определяется в сравнении с воздухом

Другие аварии

Причины аварий на очистных сооружениях:

Отключение электричества;

Износ оборудования;

Погода и стихийные бедствия (сильный мороз, наводнения);

Человеческий фактор (невнимание персонала, теракты);

Ненормативная работа очистных сооружений (объем загрязненного материала больше запланированного, очистные сооружения не рассчитаны на уничтожение отдельных веществ и компонентов и т.п.).

Последствия аварий на очистных сооружениях:

Основным последствием аварий на очистных сооружениях является загрязнение окружающей среды, вплоть до экологической катастрофы.

Примеры аварий:

В Запорожье из-за выхода из строя очистительных сооружений водоканала в водоемы попали неочищенные канализационные стоковые воды.

Из-за пробоины кабеля произошло отключение от электроснабжения КНС-7 (канализационно-насосной станции коммунального предприятия «Водоканал»), сообщили в Запорожском территориальном управлении МЧС. Тысячи кубометров неочищенных канализационных стоков попали в реку Мокрая Московка, которая впадает в Днепр.

В Харьковской области 4,5 тыс. кубометров канализационных стоков попали в реку Уды, причиной этого послужила авария на очистительных сооружениях поселка Эсхар. Техника вышла из строя частично из-за сильных морозов, а частично из-за того, что почти треть столетия ее не ремонтировали.

Размещено на Allbest.ru

Подобные документы

Механическая очистка сточных вод на канализационных очистных сооружениях. Оценка количественного и качественного состава, концентрации загрязнений бытовых и промышленных сточных вод. Биологическая их очистка на канализационных очистных сооружениях.

курсовая работа , добавлен 02.03.2012


Основные достоинства и недостатки биологического метода очистки воды и почвы от нефтяных загрязнений. Описание работы очистных сооружений БИО–25 КС "Кармаскалы". Установка обеззараживания сточных вод. Выделение и активация аборигенных микроорганизмов.

дипломная работа , добавлен 25.11.2012


Определение концентрации загрязнений сточных вод. Оценка степени загрязнения сточных вод, поступающих от населенного пункта. Разработка схемы очистки сточных вод с последующим их сбросом в водоем. Расчет необходимых сооружений для очистки сточных вод.

курсовая работа , добавлен 09.01.2012


Загрязнения, содержащиеся в бытовых сточных водах. Биоразлагаемость как одно из ключевых свойств сточных вод. Факторы и процессы, оказывающие влияние на очистку сточных вод. Основная технологическая схема очистки для сооружений средней производительности.

реферат , добавлен 12.03.2011


Определение концентрации загрязнений в стоке бытовых и производственных сточных вод, пропускной способности очистных канализационных сооружений. Расчет приемной камеры, решеток, смесителя, камеры хлопьеобразования, отстойника, осветлителя, электролизера.

курсовая работа , добавлен 19.10.2014


Описание и принцип действия песколовок. Расчет первичных отстойников, предназначенных для предварительного осветления сточных вод. Азротенки-вытеснители для очистки сточных вод. Выбор типа вторичных отстойников, схема расчета глубины и диаметра.

курсовая работа , добавлен 04.12.2011


Характеристика современной очистки сточных вод для удаления загрязнений, примесей и вредных веществ. Методы очистки сточных вод: механические, химические, физико-химические и биологические. Анализ процессов флотации, сорбции. Знакомство с цеолитами.

реферат , добавлен 21.11.2011


Водопотребление и водоотведение предприятия. Методы очистки сточных вод: физико-химический, биологический, механический. Анализ работы очистных сооружений и воздействия на окружающую среду. Гидрологическая и гидрохимическая характеристика объекта.

курсовая работа , добавлен 01.06.2015


Определение расчетных параметров очистных сооружений. Расходы бытовых сточных вод от населения и промышленных предприятий. Содержание нефтепродуктов и синтетических поверхностно-активных веществ. Концентрация загрязнений в стоке, поступающем на очистку.

курсовая работа , добавлен 29.04.2014


Очистка сточных вод как комплекс мероприятий по удалению загрязнений, содержащихся в бытовых и промышленных водах. Особенности механического, биологического и физико-химического способа. Сущность термической утилизации. Бактерии, водоросли, коловратки.

Все то, что сливают жители столицы в раковины и унитазы, в конечном итоге превращается в миллионы кубометров сточных вод. Сбрасываются они вот уже много лет в Москва-реку. Для их очистки в городе построены две крупные станции аэрации: в Люберцах и в районе Печатников. При этом Курьяновские очистные сооружения, действующие в ЮВАО (юго-восточном автономном округе), являются старейшими и самыми крупными.

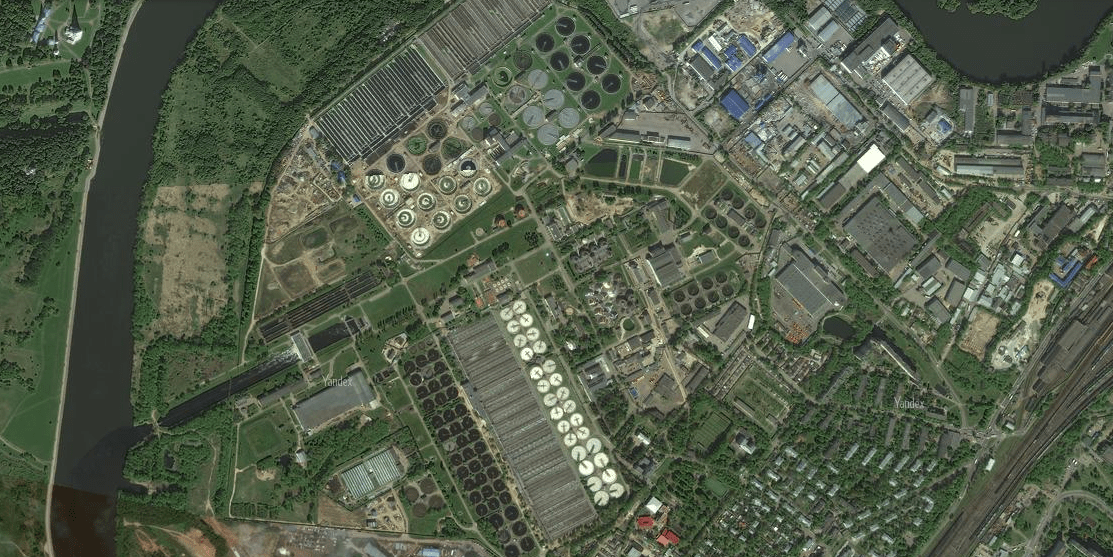

Общее описание объекта

В районе, обслуживаемом станцией, проживает просто огромное количество людей — более 6 млн человек. К тому же поблизости расположено несколько производственных предприятий. Поэтому ежедневно станция принимает поистине колоссальное количество стоков — порядка 1.8 млн м 3. Из них 20% приходится на жилой сектор, а 80 % - на производственный. Расположена Курьяновская станция в в промзоне района Печатники, в левобережной пойме Москвы-реки. К настоящему времени этот важный объект является одним из крупнейших в Европе.

Всего в состав этого комплекса входит три блока (НКОС), каждый из которых может использоваться для обработки 1 млн м 3 стоков в сутки. Таким образом, в общей сложности Курьяновские очистные сооружения рассчитаны на нагрузку в 3 млн м 3 за 24 часа.

Немного истории

Первые объекты на этой станции были возведены в 1939 г. Однако из-за начавшейся ВОВ работы были надолго приостановлены. Состоялся пуск Курьяновских очистных сооружений только в 1950 году. В то время станция, как и любой другой комплекс подобного назначения, находилась очень далеко от города — среди степей и лесов, рядом с несколькими некрупными заводами. Однако постепенно площадь Москвы увеличивалась, и в конце концов станция оказалась внутри ее границ. Причем окружена она уже была не только промышленными предприятиями, по-прежнему функционирующими в этой местности, но и жилыми кварталами.

Конечно же, увеличение нагрузки сделало первоначальную проектную мощность этого объекта недостаточной. Поэтому в 70-х годах прошлого века «Мосводоканал» очистные сооружения в районе Печатников решил расширить. В непосредственной близости от старого комплекса была возведена Новокурьяновская станция, состоящая уже из двух, более современных блоков. Одновременно с их возведением был протянут и новый отводящий канал.

Конечно же, со временем морально устарели конструкции и новой станции. Поэтому в 2011 г. началась их масштабная модернизация. К настоящему времени эти работы уже закончены.

Район Печатники (Москва)

Площадь этой части столицы в общей сложности составляет 17.89 км 2 . Состоит район Печатники из 30 улиц. К настоящему времени в непосредственной близости от Курьяновских очистных сооружения проживает порядка 75 тыс. человек.

Для проживания район Печатники на данный момент считается подходящим очень неплохо. Инфраструктура здесь развита очень хорошо, к примеру, имеются две станции метрополитена и четыре — курского направления МЖД. Еще недавно покупать квартиры в районе Печатники никто особенно не хотел. Все дело было в отвратительном запахе, распространявшимся с очистных сооружений. Однако совсем недавно эта проблема была полностью решена. О том, как именно, поговорим чуть ниже.

Конструкция станции

Курьяновский комплекс, таким образом — это самые крупные Начинается процесс обработки стоков на этом объекте с одной из трех приемных камер, напрямую связанных с коллекторами городской канализации. Отсюда поток нечистот по подземным трубопроводам распределяется по НКОС станции (через здание решеток). Сегодня стоки в основном поступают в один из двух блоков новой станции. Каждая сточная магистраль, подающая стоки на НКОС, может перекрываться собственной Перед тем как поступить на блок очистки, стоки подаются в Здание решеток для первичной механической обработки. Затем они перекачиваются в песколовки. Далее стоки поступают последовательно:

в первичные отстойники;

аэротенки;

во вторичные отстойники;

в выпускную камеру.

Воздух в аэротенки подается из огромного машинного зала, оборудованного турбодувками большой мощности. Ил из отстойников поступает в специальный метантенки, где происходит его брожение. Выделившийся в результате этого процесса газ используется на построенной рядом небольшой ТЭС. Такое интересное техническое решение позволило обеспечить Курьяновские очистные сооружения собственной электроэнергией на 60 %. На заключительном этапе уже полностью очищенная вода поступает по отводному каналу в Москву-реку. По всей территории станции стоки проходят самотеком. Для этого каждый последующий комплекс очистного оборудования располагается чуть ниже предыдущего.

Как происходит механическая очистка

Собственно сама технология обработки стоков инженерами ООО «Водоканал» (Москва) была продумана до мелочей. В Здании решеток проходят первичную обработку. Здесь из них удаляются крупные механические примеси. Для этого их пропускают через специальные решетки. Последние представляют собой нечто вроде большого контейнера, закрепленного непосредственно в потоке воды. Отобранный крупный мусор — мятый пластик, пробки от бутылок, куски полиэтилена, листва, трава и т. д. — по конвейерной ленте направляют на утилизацию. Как ни странно, больше всего проблем работникам этого цеха доставляют обычные ватные палочки для ушей. Размеры у них в поперечном направлении очень небольшие, а поэтому они легко проходят сквозь решетки контейнеров.

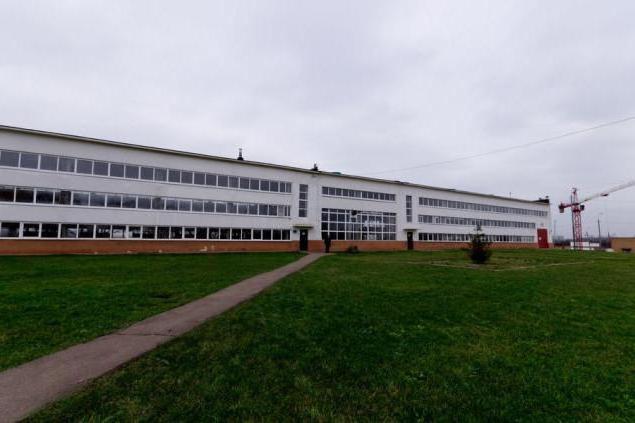

Здание первичной механической очистки разделено на две части. Каждая из них обслуживает свой блок новой станции. После Здания решеток сточные воды поступают в специальные песколовки для очистки от мелкого механического мусора. Отделенная от стоков нерастворимая минеральная взвесь в дальнейшем отмывается и поставляется на заводы, занимающиеся изготовлением строительных смесей, тротуарной плитки и т. д.

Биологическая очистка

Конечно же, для качественного очищения воды удалить из нее обычный мусор и разного рода механические примеси недостаточно. Курьяновские станции аэрации — современный комплекс, стоки на котором подвергаются еще и биологической очистке. После песколовок они поступают в первичные отстойники. Здесь оставшиеся в воде взвешенные частицы под действием силы тяжести оседают на дно. На каждом блоке НКОС оборудовано по 8 таких бассейнов.

После отстойников вода подается в аэротенки. Так называют специальные емкости, содержащие биологически активный ил. Живущие в нем бактерии начинают активно перерабатывать оставшуюся в воде грязь. По сути, такой же процесс происходит и в естественных водоемах. Однако на станции процедура очистки выполняется гораздо быстрее. Технология биологической обработки на КОС предусматривает подачу в аэротенки сильного потока воздуха. Он и является естественным стимулятором активности бактерий. Комплекс очистки сточных вод на станции включает в себя, как уже упоминалось, и построенный для этой цели машинный зал. Именно отсюда в аэротенки и поступает необходимый бактериям воздушный поток.

Основной сложностью этого этапа очистки является необходимость обеспечения бесперебойной работы трубодувок. Дело в том, что без воздуха живущие в иле аэротенков бактерии могут погибнуть в течение всего нескольких часов. Восстанавливается же их популяция очень долго — на протяжении нескольких месяцев.

После аэротенков уже практически чистая вода поступает во вторичные отстойники. На этом этапе происходит удаление из нее остатков уже самого активного ила. На дне каждого вторичного отстойника работает специальный механизм — илосгребатель. Этот инструмент собирает осадок в большой лоток. Далее ил вывозится на специальные полигоны, расположенные в 60 км от столицы.

Использование метана

Находящийся в аэротенках ил постоянно размножается. Образующиеся излишки частично консервируются. В последующем они могут использоваться вторично. Основную же часть «лишнего» ила направляют на сбраживание в специальные полуподземные резервуары — метантенки. Здесь ил разогревают до 54 о С, в результате чего в нем начинает происходить реакция с выделением газа. Образовавшийся метан поступает на ТЭС для выработки электроэнергии.

ТЭС

ТЭС Курьяновской очистной станции (район Печатники, Москва) является сооружением поистине уникальным. Аналогов подобного сооружения нет нигде в мире. Построить этот объект решили в 2005 году, после крупной аварии, в результате которой обесточенной оказалась половина Москвы, в том числе и машинный зал КОС. В тот день бактерии в аэротенках не получали необходимого им воздуха около трех часов. Постройка ТЭС полностью исключила возможность повторения такой неприятной ситуации.

Как проводится анализ сточных вод

Конечно же, качество сбрасываемой в Москву-реку воды на станции периодически проверяется. Механические исследования проводятся поэтапно, по следующим параметрам:

цветности;

температуре;

• степени прозрачности.

Первый параметр измеряется в градусах платинокобальтовой шкалы. Температура, запах и прозрачность — по шрифту. Химический анализ сточных вод выполняется на реакцию pH и доли различных примесей. По последнему признаку сточные воды могут подразделяться на четыре категории:

коммунальные стоки (сухой остаток — менее 500 мг/л);

Химический и микробиологический состав стоков, сбрасываемых Курьяновской станцией в районе ЮВАО (Москва), полностью соответствует нормативам СанПиН 2.1.5.980-00.

Куда деваются отходы

Из вторичного отстойника уже полностью очищенная вода поступает в выпускную камеру. Далее она подается в отводящий канал, соединенный с Москвой-рекой, общая длина которого составляет 700 м. Еще недавно на этом очистка стоков завершалась. Но несколько лет назад на канале было построено новое здание дезинфекции. Здесь дополнительно обеззараживают с помощью ультрафиолета. После такой обработки в воде погибают разного рода патогенные микроорганизмы. То есть в Москву-реку воду Курьяновские очистные сооружения теперь сбрасывают не только хорошо очищенной, но и полностью обеззараженной. Это способствует значительному улучшению экологической обстановки в столице.

Рыба в канале

Качество стоков на Курьяновской станции, деятельность которой контролирует ООО «Водоканал» (Москва), действительно находится на самом высоком уровне. Об этом говорит хотя бы тот факт, что в отводящем канале комплекса живет просто огромное количество рыбы. Когда-то ее ловом занимались многие местные жители. Однако не так давно вход на станцию для посторонних закрыли. За порядком здесь теперь следят охранники, не пуская на территорию не только любителей рыбной ловли, но и местных мальчишек.

Запах

К настоящему времени каких-либо проблем, связанных с очистными сооружениями, москвичи, выбравшие для проживания район Печатники, не испытывают. Но еще совсем недавно с территории этого объекта по всей округе распространялся крайне неприятный резкий запах. В 2012 году, после неоднократных обращений жителей в администрацию района и Москвы, было принято решение о реконструкции станции. В результате приемные камеры, расположенные на входе, почти по всей поверхности были закрыты

Предотвратить распространение запаха от первичных отстойников также решили с помощью крышки. Но в этом случае были использованы металлические листы. К настоящему времени эти емкости закрыты сразу двумя крышками — плавающей понтонной и верхней консольной. Курьяновские станции аэрации — единственный в мире комплекс, на котором используются подобные эффективные и недорогие конструкции. Некоторые уже частично разрушившиеся отстойники в ходе модернизации были ликвидированы.

– это комплекс специальных сооружений, предназначенный для очистки сточных вод от содержащихся в них загрязнений. Очищенная вода либо используется в дальнейшем, либо сбрасывается в природные водоёмы (Большая советская энциклопедия).

Каждый населенный пункт нуждается в эффективных очистных сооружениях. От работы этих комплексов зависит, какая вода будет попадать в окружающую среду и как это в дальнейшем отразится на экосистеме. Если жидкие отходы не очищать вообще, то погибнут не только растения и животные, но и будет отравлена почва, а вредные бактерии могут попасть в организм человека и вызвать тяжелые последствия.

Каждое предприятие, имеющее токсичные жидкие отходы, обязано заниматься системой очистных сооружений. Таким образом, это отразится на состоянии природы, и улучшит условия жизни человека. Если очистные комплексы будут эффективно работать, то сточные воды станут безвредными при попадании в грунт и водоемы. Размеры очистных сооружений (далее – О.С.) и сложность очистки сильно зависят от загрязнённости сточных вод и их объёмов. Более подробно о этапах очистки сточных вод и видах О.С. читайте далее.

Этапы очистки сточных вод

Наиболее показательным в плане наличия этапов очистки воды являются городские или локальные О.С., рассчитанные на крупные населённые пункты. Именно хозяйственно-бытовые стоки наиболее сложны в очистке, так как содержат разнородные загрязнители.

Для сооружений по очистке воды из канализации характерно то, что они выстраиваются в определенной последовательности. Такой комплекс называется линией очистных сооружений. Схема начинается с механической очистки. Здесь чаще всего используются решетки и песколовки. Это начальный этап всего процесса обработки воды.

Это могут быть остатки бумаги, тряпки, вата, пакеты и другой мусор. После решеток в работу вступают песколовки. Они необходимы для того, чтобы задерживать песок, в том числе и крупных размеров.

Механический этап очистки сточных вод

Первоначально все воды из канализации поступают на главную насосную станцию в специальный резервуар. Этот резервуар призван компенсировать повышенную нагрузку в пиковые часы. А мощный насос равномерно нагнетает соответствующий объём воды для прохождения всех ступеней очистки.

улавливают крупный мусор более 16 мм – банки, бутылки, тряпки, пакеты, продукты питания, пластмассу и т.д. В дальнейшем этот мусор либо перерабатывается на месте, либо вывозится в места переработки твёрдых бытовых и промышленных отходов. Решетки представляют собой вид поперечных металлических балок, расстояние между которыми равно нескольким сантиметрам.

На самом деле они улавливают не только песок, но и маленькие камушки, осколки стекла, шлак и пр. Песок довольно быстро оседает на дно под действием силы тяжести. Затем осевшие частицы специальным устройством сгребается в углубление на дне, откуда и выкачивается насосом. Песок промывается и утилизируется.

. Здесь удаляются все примеси, которые всплывают на поверхность воды (жиры, масла, нефтепродукты и пр.) и. По аналогии с песколовкой, они также удаляются специальным скребком, только с поверхности воды.

4. Отстойники – важный элемент любой линии очистных сооружений. В них происходит освобождение воды от взвешенных веществ, в том числе от яиц гельминтов. Они могут быть вертикальными и горизонтальными, одноярусными и двухъярусными. Последние наиболее оптимальны, так как при этом вода из канализации в первом ярусе очищается, а осадок (ил), который там образовался, через специальное отверстие сбрасывается в нижний ярус. Каким же образом в таких сооружениях происходит процесс освобождения воды из канализации от взвешенных веществ? Механизм довольно прост. Отстойники представляют собой резервуары больших размеров круглой или прямоугольной формы, где происходит осаждение веществ под действием силы тяжести.

Для ускорения этого процесса можно использовать специальные добавки – коагулянты или флоккулянты. Они способствуют слипанию мелких частиц вследствие изменения заряда, более крупные вещества быстрее осаждаются. Таким образом, отстойники – это незаменимые сооружения для очистки воды из канализации. Важно учесть, что при простой водоподготовке они тоже активно используются. Принцип работы основан на том, что вода поступает с одного конца устройства, при этом диаметр трубы при выходе становится больше и ток жидкости замедляется. Все это способствует осаждению частиц.

механической очистки сточных вод могут использоваться в зависимости от степени загрязнённости воды и проекта конкретного очистительного сооружения. К ним относятся: мембраны, фильтры, септики и пр.

Если сравнивать этот этап с обычной водоподготовкой для питьевых целей, то в последнем варианте такие сооружения не применяются, в них нет необходимости. Вместо них происходят процессы осветления и обесцвечивания воды. Механическая очистка очень важна, так как в дальнейшем она позволит более эффективно провести биологическую очистку.

Биологические очистные сооружения сточных вод

Биологическая очистка может быть, как самостоятельным очистным сооружением, так и важным этапом в многоступенчатой системе больших городских очистительных комплексов.

Суть биологической очистки заключается в удалении из воды различных загрязнителей (органики, азота, фосфора и пр.) при помощи специальных микроорганизмов (бактерий и простейших). Эти микроорганизмы питаются вредными загрязнениями, содержащимися в воде, тем самым очищая её.

С технической точки зрения биологическая очистка осуществляется в несколько этапов:

– прямоугольный резервуар, где вода после механической очистки смешивается с активным илом (специальными микроорганизмами), который и очищает её. Микроорганизмы бывают 2 видов:

• Аэробные – использующие кислород для очистки воды. При использовании этих микроорганизмов воду перед попаданием в аэротенк необходимо обогащать кислородом.
• Анаэробные – НЕ использующие кислород для очистки воды.

Необходим для удаления неприятно пахнущего воздуха с последующей его очисткой. Этот цех необходим, когда объём сточных вод достаточно большой и/или очистные сооружения расположены вблизи населённых пунктов.

Здесь вода очищается от активного ила путём его отстаивания. Микроорганизмы оседают на дно, где при помощи придонного скребка транспортируются к приямку. Для удаления всплывающего ила предусмотрен поверхностный скребковый механизм.

Схема очистки включает в себя и сбраживание осадка. Из очистных сооружений важен метантенк. Он представляет собой резервуар для сбраживания осадка, который образуется при отстаивании в двухъярусных первичных отстойниках. В ходе процесса сбраживания образуется метан, который можно использовать в других технологических операциях. Образовавшийся ил собирается и вывозится на специальные площадки для тщательного просушивания. Для обезвоживания осадка нашли широкое применение иловые площадки и вакуум-фильтры. После этого он может утилизироваться или использоваться для других нужд. Сбраживание происходит под влиянием активных бактерий, водорослей, кислорода. В схему очистки воды из канализации могут входить и биофильтры.

Оптимальнее всего размещать их до вторичных отстойников, чтобы вещества, которые унеслись с током воды из фильтров, могли осаждаться в отстойниках. Целесообразно для ускорения очистки применять так называемые преаэраторы. Это устройства, которые способствуют насыщению воды кислородом для ускорения аэробных процессов окисления веществ и биологической очистки. Нужно отметить, что очистка воды из канализации условно разделена на 2 этапа: предварительную и заключительную.

Система очистных сооружений вместо полей фильтрации и орошения может включать и биофильтры.

– это устройства, где сточные воды очищаются, проходя через фильтр, содержащий активные бактерии. Он состоит из твердых веществ, в качестве которых может использоваться гранитная крошка, пенополиуретан, пенопласт и другие вещества. На поверхности этих частиц образуется биологическая пленка, состоящая из микроорганизмов. Они разлагают органические вещества. По мере загрязнения биофильтры нужно периодически очищать.

Сточные воды подаются в фильтр дозировано, в противном случае большой напор может погубить полезные бактерии. После биофильтров применяются вторичные отстойники. Ил, образованный в них, поступает частично в аэротенк, а остальная его часть – на илоуплотнители. Выбор того или иного способа биологической очистки и вида очистных сооружений во многом зависит от требуемой степени очистки сточных вод, рельефа, типа грунта и экономических показателей.

Доочистка сточных вод

После прохождения основных этапов очистки из сточных вод удаляется 90-95% всех загрязнений. Но оставшиеся загрязнители, а также остаточные микроорганизмы и продукты их жизнедеятельности не позволяют сбрасывать эту воду в природные водоёмы. В связи с этим на очистных сооружениях и были введены различные системы доочистки сточных вод.

В биореакторах происходит процесс окисления следующих загрязнителей:

• органических соединений, которые были «не по зубам» микроорганизмам,
• самих этих микроорганизмов,
• аммонийного азота.

Происходит это путем создания условий для развития автотрофных микроорганизмов, т.е. превращающих неорганические соединения в органические. Для этого используются специальные пластмассовые засыпные диск с высокой удельной площадью поверхности. Проще говоря, эти диск с отверстием в центре. Для ускорения процессов в биореакторе используется интенсивная аэрация.

Фильтры очищают воду при помощи песка. Песок непрерывно обновляется в автоматическом режиме. Фильтрация осуществляется на нескольких установках путём подачи к ним воды снизу-вверх. Для того, чтобы не использовать насосы и не расходовать электричество эти фильтры устанавливают на уровне ниже чем другие системы. Промывка фильтров устроена таким образом, что не требует большого количества воды. Поэтому они занимают не такую большую площадь.

Обеззараживание воды ультрафиолетом

Дезинфекция или обеззараживание воды – важная составляющая, которая обеспечивает безопасность ее для водоема, в который она будет сброшена. Дезинфекция, то есть уничтожение микроорганизмов, является заключительным этапом очищения стоков канализации. Для обеззараживания могут применяться самые разнообразные способы: ультрафиолетовое облучение, действие переменного тока, ультразвук, гамма-облучение, хлорирование.

УФО – очень эффективный способ, с помощью которого уничтожается примерно 99% всех микроорганизмов, в том числе бактерий, вирусов, простейших, яиц гельминтов. Он основан на способности разрушать мембрану бактерий. Но этот метод не применяется так широко. Кроме того, его эффективность зависит от мутности воды, содержания в ней взвешенных веществ. И лампы УФО довольно быстро покрываются налётом из минеральных и биологических веществ. Для предотвращения этого предусмотрены специальные излучатели ультразвуковых волн.

Наиболее часто используется после очистных сооружений метод хлорирования. Хлорирование бывает разным: двойным, суперхлорированием, с преаммонизацией. Последнее необходимо для предупреждения неприятного запаха. Суперхлорирование предполагает воздействие очень больших доз хлора. Двойное действие заключается в том, что хлорирование осуществляется в 2 этапа. Это более характерно для водоподготовки. Метод хлорирования воды из канализации очень эффективен, кроме того, хлор обладает эффектом последействия, чем не могут похвастаться другие методы очистки. После обеззараживания стоки сливаются в водоем.

Очистка от фосфатов

Фосфаты – это соли фосфорных кислот. Они широко применяются в синтетических моющих средствах (стиральных порошках, средствах для мытья посуды и пр.). Фосфаты, попадая в водоёмы, приводят к их эвтрофикации, т.е. превращению в болото.

Очистка сточных вод от фосфатов осуществляется путём дозированного добавления специальных коагулянтов в воду перед сооружениями биологической очистки и перед песчаными фильтрами.

Вспомогательные помещения очистных сооружений

Цех аэрации

– это активный процесс насыщения воды воздухом, в данном случае путём пропускания пузырьков воздуха через воду. Аэрация используется во многих процессах в очистных сооружениях. Подача воздуха осуществляется одной или несколькими воздуходувками с частотными преобразователями. Специальные датчики кислорода регулируют количество подаваемого воздуха, чтобы его содержание в воде было оптимальным.

Утилизация избыточного активного ила (микроорганизмов)

На биологическом этапе очистки сточных вод образуется избыточный ил, так как микроорганизмы в аэротенках активно размножаются. Избыточный ил обезвоживается и утилизируется.

Процесс обезвоживания проходит в несколько этапов:

1. В избыточный ил добавляется специальные реагенты , которые приостанавливают деятельность микроорганизмов и способствуют их сгущению
2. В илоуплотнителе ил уплотняется и частично обезвоживается.
3. На центрифуге ил отжимается и из него удаляются остатки влаги.
4. Поточные осушители при помощи непрерывной циркуляции тёплого воздуха окончательно высушивают ил. Высушенный осадок имеет остаточную влажность 20-30%.
5. Затем ил упаковывается в герметичные контейнеры и утилизируется
6. Вода же, удалённая из ила, отправляется обратно к началу цикла очистки.

Очистка воздуха

К сожалению, очистные сооружения пахнут не самым лучшим образом. Особенно вонючим является этап биологической обработки сточных вод. Поэтому если очистное сооружение находится вблизи населённых пунктов или объём сточных вод велик настолько, что плохо пахнущего воздуха образуется очень много – нужно подумать об очистке не только воды, но и воздуха.

Очистка воздуха, как правило, проходит в 2 этапа:

1. Первоначально загрязнённый воздух подается в биореакторы, где он соприкасается со специализированной микрофлорой, адаптированной для утилизации органических веществ, содержащихся в воздухе. Именно эти органические вещества являются причиной дурного запаха.
2. Воздух проходит стадию обеззараживания ультрафиолетом для предотвращения попадания данных микроорганизмов в атмосферу.

Лаборатория на очистных сооружениях

Вся вода, которая выходит из очистных сооружений должна систематически контролироваться в лаборатории. Лаборатория определяет наличие в воде вредных примесей и соответствие их концентрации установленным нормам. В случае превышения того или иного показателя работники очистного сооружения проводят тщательный осмотр соответствующего этапа очистки. И в случае обнаружения неисправности устраняют её.

Административно-бытовой комплекс

Персонал обслуживающий очистное сооружение может достигать нескольких десятков человек. Для их комфортной работы и создаётся административно-бытовой комплекс в него входят:

• Мастерские по ремонту оборудования
• Лаборатория
• Диспетчерская
• Кабинеты административно-управленческого персонала (бухгалтерии, кадровой службы, инженерная и пр.)
• Кабинет руководителя.

Электроснабжение О.С. выполняется по первой категории надёжности. Так как длительная остановка работы О.С. из-за отсутствия электричества может вызвать выход О.С. из строя.

Для предотвращение аварийных ситуаций электроснабжение О.С. осуществляется из нескольких независимых источников. В отделении трансформаторной подстанции предусматривается ввод силового кабеля от городской системы электроснабжения. А также ввод независимого источника электрического тока, например, от дизельного генератора, на случай аварии в городской электросети.

Заключение

На основании всего вышесказанного можно сделать заключение о том, что схема очистных сооружений очень сложна и включает различные этапы очистки сточной воды из канализации. В первую очередь необходимо знать, что данная схема применяется только для бытовых сточных вод. Если же имеют место промышленные стоки, то в этом случае дополнительно включают специальные методы, которые будут направлены на снижение концентрации опасных химических веществ. В нашем случае схема очистки включает следующие основные этапы: механическую, биологическую очистку и обеззараживание (дезинфекцию).

Механическая очистка начинается с применения решеток и песколовок, в которых задерживается крупный мусор (тряпки, бумага, вата). Песколовки нужны для осаждения излишнего песка, особенно крупного. Это имеет большое значение для последующих этапов. После решеток и песколовок схема очистных сооружений воды из канализации включает использование первичных отстойников. В них под силой тяжести оседают взвешенные вещества. Для ускорения этого процесса нередко применяют коагулянты.

После отстойников начинается процесс фильтрации, который осуществляется главным образом в биофильтрах. Механизм действия биофильтра основан на действии бактерий, которые разрушают органические вещества.

Следующий этап – вторичные отстойники. В них ил, который унесло с током жидкости, оседает. После них целесообразно использовать метантенк, в нем сбраживается осадок и вывозится на иловые площадки.

Следующий этап – биологическая очистка с помощью аэротенка, полей фильтрации или полей орошения. Заключительный этап – дезинфекция.

Виды очистных сооружений

Для обработки воды применяются самые различные сооружения. Если планируется проводить данные работы в отношении поверхностных вод непосредственно перед их подачей в разводящую сеть города, то применяются следующие сооружения: отстойники, фильтры. Для сточных вод можно использовать более широкий круг устройств: септики, аэротенки, метантенки, биологические пруды, поля орошения, поля фильтрации и так далее. Очистные сооружения бывают нескольких видов в зависимости от их предназначения. Они отличаются не только объёмами очищаемой воды, но и наличием этапов её очистки.

Городские очистные сооружения

Данные О.С. являются самым крупными из всех, они применяются в крупных мегаполисах и городах. В таких системах применяют особо эффективные методы очистки жидкости, например, химическую обработку, метантанки, установки флотации Они предназначены для очистки городских сточных вод. Эти воды представляют собой смесь бытовых и производственных стоков. Поэтому загрязнителей в них весьма много, и они очень разнообразны. Воды очищаются до нормативов сброса в водоем рыбохозяйственного назначения. Нормативы регламентируются приказом Минсельхоза России от 13.12.2016 г. № 552 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения».

На данных О.С., как правило, используются все этапы очистки воды, описанные выше. Наиболее показательным является пример Курьяновских очистных сооружений.

Курьяновские О.С. являются крупнейшими в Европе. Его мощность составляет мощностью 2,2 млн.м3/сут. Они обслуживают 60% сточных вод города Москвы. История этих объектов уходит своими корнями в далёкий 1939 год.

Локальные очистные сооружения

Локальные очистные сооружения – это сооружения и устройства, предназначенные для очистки сточных вод абонента перед их сбросом в систему коммунальной канализации (определение дано Постановлением Правительства РФ от 12 февраля 1999 г. №167).

Существует несколько классификаций локальных О.С., например, существуют локальные О.С. подключаемые к центральной канализации и автономные. Локальные О.С. могут использоваться на следующих объектах:

• В небольших городах
• В поселках
• В санаториях и пансионатах
• На автомойках
• На приусадебных участках
• На производственных предприятиях
• И на прочих объектах.

Локальные О.С. могут быть весьма различны от небольших узлов до капитальных сооружений, которые ежедневно обслуживает квалифицированный персонал.

Очистные сооружения для частного дома.

Для утилизации сточных вод частного дома используется несколько решений. Все они имеют свои преимущества и недостатки. Однако выбор всегда остаётся за владельцем дома.

1. Выгребная яма . По правде говоря, это даже не очистное сооружение, а просто резервуар для временного хранения стоков. При заполнении ямы вызывается ассенизационная машина, которая выкачивает содержимое и отвозит его для дальнейшей переработки.

Эту архаичную технологию до сих пор используют из-за её дешевизны и простоты. Однако она имеет и существенные недостатки, которые, порой, сводят на нет все её достоинства. Сточные воды могут попадать в окружающую среду и подземные воды, тем самым загрязняя их. Для ассенизаторской машины нужно предусматривать нормальный подъезд, так как вызывать её придётся достаточно часто.

2. Накопитель . Представляет собой ёмкость из пластика, стеклопластика, металла или бетона, куда сливаются сточные воды и хранятся. Затем они выкачиваются и утилизируются ассенизаторской машиной. Технология аналогична выгребной яме, но воды не загрязняют окружающую среду. Минусом такой системы является тот факт, что весной при большом количестве воды в грунте накопитель может быть выдавлен на поверхность земли.

3. Септик – представляет собой большие емкости, в них такие вещества, как крупная грязь, соединения органики, камни и песок уходят в осадок, а такие элементы, как различные масла, жиры и нефтепродукты остаются на поверхности жидкости. Бактерии, которые обитают внутри септика, добывают кислород для жизни из выпавшего осадка, при этом снижают уровень азота в сточных водах. Когда жидкость выходит из отстойника, то становится осветленной. Затем ее очищают при помощи бактерий. Однако важно понимать, что в такой воде остается фосфор. Для окончательной биологической очистки могут применяться поля орошения, поля фильтрации или колодцы-фильтры, работа которых тоже основана на действии бактерий и активного ила. На этой площади нельзя будет выращивать растения с глубокой корневой системой.

Септик весьма дорог и может занимать большую площадь. Следует иметь ввиду, что это сооружение, которое предназначено для очистки небольшого количества бытовых сточных вод из канализации. Однако результат стоит затраченных средств. Более наглядно устройство септика отражено на рисунке ниже.

4. Станции глубокой биологической очистки являются уже более серьёзным очистным сооружением в отличии от септика. Для работы этого устройства требуется электроэнергия. Однако и качество очистки воды составляет до 98%. Конструкция является достаточно компактной и долговечной (до 50 лет эксплуатации). Для обслуживания станции в верху, над поверхностью земли имеется специальный люк.

Ливневые очистные сооружения

Несмотря на то, что дождевая вода считается достаточно чистой, однако она собирает с асфальта, крыш и газонов различные вредные элементы. Мусор, песок и нефтепродукты. Для того, чтобы всё это не попадало в ближайшие водоёмы и создаются ливневые очистные сооружения.

В них вода проходит механическую очистку в несколько этапов:

1. Отстойник. Здесь под действием силы тяжести Земли оседают на дно крупные частицы – камешки, осколки стекла, металлические детали и пр.
2. Тонкослойный модуль. Здесь масла и нефтепродукты собираются на поверхности воды, где и собираются на специальных гидрофобных пластинках.
3. Сорбционный волокнистый фильтр. Он улавливает всё то, что пропустил тонкослойный фильтр.
4. Коалесцентный модуль. Он способствует отделению частиц нефтепродуктов, всплывающих на поверхность, размер которых больше 0,2 мм.
5. Угольный фильтр доочистки. Он окончательно избавляет воду от всех нефтепродуктов, которые в ней остаются после прохождения предыдущих ступеней очистки.

Проектирование очистных сооружений

Проектирование О.С. определить их стоимость, правильным образом выбрать технологию очистки, обеспечить надежность работы конструкции, привести сточные воды к нормам качества. Опытные специалисты помогут найти эффективные установки и реагенты, составят схему очистки сточных вод и введут установку в эксплуатацию. Еще один важный момент – составление сметы, которая позволит планировать и контролировать расходы, а также внести коррективы в случае необходимости.

На проект О.С. сильно влияют следующие факторы:

• Объёмы сточных вод. Проектирование сооружений для приусадебного участка это одно, а проект сооружений для очистки сточных вод коттеджного посёлка – это другое. Притом нужно учитывать, что возможности О.С. должны быть больше текущего количества сточных вод.
• Местность. Сооружения для очистки сточных вод требуют подъезда специального транспорта. Также нужно предусмотреть электропитание объекта, отведение очищенной воды, расположение канализации. О.С. могут занимать большую площадь, однако они не должны создавать помех соседним зданиям, сооружениям, участкам дорогам и другим сооружениям.
• Загрязнённость сточных вод. Технология очистки ливневых вод сильно отличается от очистки хозяйственно-бытовых.
• Требуемый уровень очистки. Если заказчик хочет сэкономить на качестве очищаемой воды, то необходимо использовать простые технологии. Однако если нужно сбрасывать воду в природные водоёмы, то качество очистки должно быть соответственным.
• Компетентность исполнителя. Если Вы заказываете О.С. у неопытных компаний, то готовьтесь к неприятным сюрпризам в виде увеличения смет на строительство или вплывшего по весне септика. Это случается потому, что в проект забывают включить достаточно критичные моменты.
• Технологические особенности. Используемые технологии, наличие или отсутствие этапов очистки, необходимость возведения систем, обслуживающих очистное сооружение – всё это должно отражаться в проекте.
• Другое. Невозможно всё предусмотреть наперёд. По мере проектирования и монтажа очистного сооружения в проект плана могут вноситься различные изменения, которые нельзя было предусмотреть на начальном этапе.

Этапы проектирования очистного сооружения:

1. Предварительные работы. Они включают изучение объекта, уточнение пожеланий заказчика, анализ сточных вод и пр.
2. Сбор разрешительной документации. Этот пункт, как правило, актуален для возведения больших и сложных сооружений. Для их строительства необходимо получить и согласовать соответствующую документацию у надзорных инстанций: МОБВУ, МОСРЫБВОД, Росприроднадзор, СЭС, Гидромет и пр.
3. Выбор технологии. На основании п. 1 и 2. происходит выбор необходимых технологий, используемых для очистки воды.
4. Составление сметы. Затраты на строительство О.С. должны быть прозрачны. Заказчик должен точно знать сколько стоят материалы, какова цена устанавливаемого оборудования, какой фонд оплаты труда рабочих и т.д. Также следует учесть затраты на последующее обслуживание системы.
5. Эффективность очистки. Несмотря на все расчёты результаты очистки могут быть далеки от желаемых. Поэтому уже на этапе планирования О.С. необходимо провести эксперименты и лабораторные исследования, которые помогут избежать неприятных неожиданностей после окончания строительства.
6. Разработка и согласование проектной документации. Для начала возведения очистных сооружений необходимо разработать и согласовать следующие документы: проект санитарно-защитной зоны, проект нормативов допустимых сбросов, проект предельно допустимых выбросов.

Монтаж очистных сооружений

После того как проект О.С. был подготовлен и все необходимые разрешения были получены наступает стадия монтажа. Хотя монтаж дачного септика сильно отличается от строительства очистного сооружения коттеджного посёлка, однако всё равно они проходят несколько стадий.

Во-первых, подготавливается местность. Роется котлован для установки очистного сооружения. Пол котлована засыпается песком и утрамбовывается, либо бетонируется. Если очистное рассчитано на большое количество сточных вод, то как правило, оно возводится на поверхности земли. В таком случае заливается фундамент и на него уже устанавливается здание или сооружение.

Во-вторых, осуществляется монтаж оборудования. Оно устанавливается, подключается к системе канализации и водоотведения, к электрической сети. Этот этап очень важен так как он требует от персонала знаний специфики работы настраиваемого оборудования. Именно неправильным монтаж, чаще всего, становится причиной выхода из строя оборудования.

В-третьих, проверка и сдача объекта. После монтажа готовое очистное сооружение проходит проверку на качество очистки воды, а также на способность работать в условиях повышенной нагрузки. После проверки О.С. сдаётся заказчику или его представителю, а также, при необходимости, проходит процедуру государственного контроля.

Обслуживание очистных сооружений

Как и любое оборудование очистное сооружение тоже нуждается в обслуживании. В первую очередь из О.С. необходимо удалять крупный мусор, песок, а также избыточный ил, которые образуются в ходе очистки. На крупных О.С. количество и разновидность удаляемых элементов может быть значительно больше. Но в любом случае удалять их придётся.

Во-вторых, осуществляется проверка работоспособности оборудования. Неполадки в каком-либо элементе могут быть чреваты не только снижением качества очистки воды, но и выходом из строя всего оборудования.

В-третьих, в случае обнаружения поломки, оборудование подлежит ремонту. И хорошо, если оборудование будет на гарантии. Если же гарантийный срок истёк, то ремонт О.С. придётся осуществлять за свой счёт.
