На какой глубине прокладывать ливневую канализацию. Прокладка канализационных труб в земле: технологические правила и нюансы

Нельзя просто так взять и построить дождевую канализацию: как минимум она будет неэффективна, а как максимум - затопит участок. Нужен грамотный проект, трубопровод необходимо проложить правильно. Разбираемся, какой должна быть глубина заложения ливневой канализации частного дома, как сделать верный расчет согласно СНиП, СП, ГОСТ и здравому смыслу.

Действующие правила гласят - разрабатывая проект дождевой канализации, необходимо учитывать:

  • существующие требования к очистке;
  • климатические параметры местности;
  • рельеф участка;
  • геологические/гидрологические условия;
  • ситуацию с инженерными коммуникациями;
  • другие факторы (так и написано).

Климатические параметры содержатся в СП 131.13330. Остальное - индивидуально.

Составляющие системы

Система состоит из дождеприемников, трубопровода, коллекторов, смотровых колодцев. Конструкция дождеприемников зависит от вида системы - линейной, точечной, комбинированной. В линейных применяют лотки, в точечных - трапы. Элементы предохраняют от замусоривания - защитные решетки идут в комплекте.

На трубы ставят обратные клапаны, чтобы в случае переполнения или засора вода не заполнила трубопровод. Трубопровод прокладывают под определенным уклоном и на определенной глубине.

Глубина заложения ливневой канализации

Этот параметр зависит от геологических условий в том или ином регионе и опыта эксплуатации инженерных сетей. Регламентирует его СП32.13330.2012 (в обновленном варианте). Конкретно для частного дома цифры не прописаны - правила касаются систем, устраиваемых на жилой территории.

В случае отсутствия опыта (не канализованный район, например) эксплуатации сетей, опираются на уровень промерзания грунта, различный во всех регионах.

  1. Трубы диаметром менее 500 мм прокладывают на 30 см ниже отметки глубины промерзания грунта.
  2. Трубы диаметром более 500 мм прокладывают на 50 см ниже отметки глубины промерзания грунта.
  3. Допустима прокладка труб на глубину 70 см от поверхности (планировки). Это расстояние до верха трубы. При этом предусматривают термоизоляцию трубопровода и его защиту от механических воздействий.
  4. Глубину заложения коллектора определяют статистическим и теплотехническим расчетом.
  5. Максимальная глубина не нормирована - ее определяют путем расчетов для каждого отдельного случая. Во внимание принимают используемые материалы, характеристики грунта, применяемые технологии.

Реальность бывает очень далекой от книжных истин. Иной раз следовать правилам невозможно по ряду причин. Отклонения допустимы, но любое нестандартное решение, не прописанное в правилах и нормах, нуждается в одобрении соответствующей инстанции, то есть проект надо согласовать.

Чтобы проект одобрили, все применяемые технические решения должны быть обоснованы, причем сравнительным путем. То есть нужно сравнить технические и экономические параметры разных вариантов и доказать, что спроектирован или лучший, или единственно возможный.

Расчет ливневой канализации

В расчете ливневой канализации целый массив цифр и формул, но если упростить все донельзя, важны несколько параметров:

  • производительность системы (объем стоков);
  • уклон труб;
  • диаметр труб;
  • глубина заложения трубопровода и коллекторов.

От диаметра труб зависит эффективность отвода поверхностных стоков. Диаметр в свою очередь зависит от объема осадков в местности и площади обслуживаемой территории (с учетом дренажной системы, если используют один коллектор). Все нужные цифры есть в нормативной документации, и их достаточно, если следовать правилам.

Совмещенная система (ливневка и дренаж)

Объем стоков рассчитывают по формуле:

  1. Q - объем стоков.
  2. q20, л/сек., на га - коэффициент интенсивности атмосферных осадков.
  3. F - площадь обслуживаемой территории (пересчитывают в гектарах; скаты крыш - в горизонтальной проекции).
  4. Ψ - коэффициент впитывающей способности покрытий.

Значение q20 получают в местном метеоцентре. Ψ стандартен:

  • 1,0 - кровля;
  • 0,95 - асфальт;
  • 0,85 - бетон;
  • 0,40 - щебенка (трамбованная);
  • 0,35 - грунт (в том числе дерн, газоны).

Для каждого дождеприемника делают отдельный расчет. Затем суммируют полученные цифры и определяют диаметр труб.

Нормативная документация

Свод правил регламентирует наименьший диаметр труб. Для самотечных сетей он составляет 150 мм (и идет как допустимый, а желательный - 200 мм). Используя другие трубы, нарушают положения СП. В производственных сетях использование 150-миллиметровых труб требует обоснования.

Параметры, действительные для труб 150 мм:

  • расчетная наибольшая скорость: для металлических труб - 10 м/м, для неметаллических - 7 м/с;
  • расчетное наполнение прямоугольных каналов и труб поперечного сечения - полное;
  • наименьший уклон (необходимость меньшего уклона следует обосновать): для 150-миллиметровых труб - 8 мм/метр, для 200-миллиметровых - 7 мм/м;
  • уклон присоединения - 2 мм/м;
  • уклон отдельных лотков - 5 мм/м;
  • наименьшие размеры трапециевидных кюветов, канав: по дну - 30 см, по глубине - 40 см;
  • между отводящей и присоединяемой трубами необходим угол минимум 90 градусов, в противном случае устанавливают колодец, а в нем - стояк с присоединением дождеприемников с перепадом;
  • требуют устройства колодца: длинные прямые участки (через каждые 35 м - для частных домовладений), повороты, перепады, повороты на коллекторах, соединяемые трубы разного диаметра;
  • радиус кривой поворота лотков должен составлять как минимум 1 диаметр трубы;
  • радиус кривой поворота на коллекторе от 120 см (включительно) должен составлять как минимум 5 диаметров трубы, смотровые колодцы нужны и в начале, и в конце кривой;
  • диаметр коллектора для труб до 500 мм - 1000 мм (1000х1000);
  • допустима установка коллектора диаметром 700 мм для труб 150 мм;
  • глубина заложения коллектора диаметром 700 мм не должна превышать 1200 мм;
  • диаметр колодцев глубокого (от 3 м) заложения должен составлять минимум 1500 мм;
  • минимальная расчетная скорость движения стоков по трубам и каналам составляет 60 см/с.

Нельзя опираться на приведенные цифры, используя трубы меньшего диаметра: уже 110-миллиметровым нужен минимальный уклон в 2 см/м. В каждом случае нарушения правил придется делать индивидуальный расчет ливневой канализации.

Программы для расчета ливневой канализации

Встречается совет использовать AutodeskBuildingSystems, но это как микроскопом забивать гвозди. Теоретически рассчитать ливневку можно в любой программе, в принципе умеющей проектировать инженерные сети, но на практике не советуем. Во-первых, софт такого рода бесплатным не бывает (разве что триал-версия, но она всегда обрезана). Во-вторых, в профессиональном ПО несведущему человеку сложно разобраться. В-третьих, такой софт и не нужен для нашей маленькой задачи.

Рассчитать дождевую канализацию можно на специализированных ресурсах, предоставляющих калькуляторы или программы, работающие в браузере (запускаем и считаем). Большинство (может, и все) из них делают отдельно расчеты:

  • гидравлический,
  • поверхностных стоков с территории,
  • объема вод с кровли,
  • емкость коллектора,
  • уклона трубопровода,
  • глубины заложения сети.

Если эти параметры помогут построить ливневку… желаем удачи.

Мы расписали правила и нормы, формулы и цифры, опираясь на СНиП и СП, но согласно здравому смыслу расчет дождевой канализации надо доверить специалистам - как бы банально это ни звучало. Да, все цифры приведены, но главным фактором были, есть, будут климатические параметры, хоть и указанные в СП, но не полностью. СП не знают, какой на вашем участке грунт: песок пропускает воду моментально, глина не пропускает вовсе. Ошибка в расчетах = затопленный участок со всеми вытекающими.

Возможность правильной эксплуатации канализационной системы определяется прежде всего тем, какая заложена в проекте глубина прокладки канализации и системы в целом.

Также глубина закладки канализационных труб прямым образом влияет на стоимость прокладки и строительства канализационных сетей.

Поэтому лучшим и целесообразным способом будет прокладка канализационных труб на глубинах, удовлетворяющих минимальным техническим требованиям для данной местности.

Вообще, определенная нужна лишь для того, чтобы избежать ее промерзания зимой и различных механических повреждений извне.

Вашему вниманию!

Глубину прокладки канализации необходимо рассчитывать, исходя из опыта работы систем в данном конкретном районе. Уменьшать глубину закладки необходимо только в том случае, если канализационные трубы можно будет утеплить.

Если нет никакого опыта эксплуатации канализации в данном конкретном районе отсутствует, то следует производить расчет глубины закладки по следующей методике:

  • Взять трубы диаметром до 5 см
  • Заложить их на глубину 0,3 м
  • Для труб, имеющих большие диаметры – на глубину, которая на 0,5 м ниже, чем глубина промерзания почвы в данной конкретной местности.
  • При этом следует учитывать, что расстояние между верхом трубы и отметкой планировки не было меньше 0,7 м.
  • Для того, чтобы избежать повреждения канализационных труб механическими транспортными средствами, необходимо, чтобы глубина залегания канализационных труб была рассчитана такими образом, чтобы до верхушки трубы было не менее 1,5 м почвы.
  • Наименьшую глубину, на которую необходимо прокладывать коллекторы, необходимо определять статическими и теплотехническими расчетами.

Для того, чтобы наиболее точно и достоверно определить, на какой глубине прокладывать канализацию, необходимо узнать, какова глубина промерзания грунта в вашем районе проживания.

Про глубину промерзания грунта в вашей местности вы можете при помощи многих нормативных документов, среди которых есть, например, СНиП 2.01.01-82 «”Строительная климатология и геофизика». Здесь есть подробная карта с зонами промерзания грунта на отдельных территориях.

К примеру, можно привести несколько городов. Для Москвы глубина промерзания грунта составляет 1,4 метра, для Петербурга эта глубина – 1,2 метра, ну а для Сочи вообще менее 0,8 м.

Проверим на опытном примере, на какой глубине следует прокладывать канализацию в Москве.

Для этого:

  • Возьмем трубу, имеющую диаметр 200 мм
  • Отнимем 0,3 метра от глубины промерзания
  • Проведя несложные математические расчеты, получим, что глубина прокладки канализационной трубы для Москвы будет составлять 1,1 метра.

Именно таким образом и делают все серьезные организации.

На деле же все не так радужно. Трубы прокладывают согласно всем приведенным нормам и правилам лишь в том случае, если строение или сооружение является серьезным, государственным, капитальным и дорогим сооружением.

Тут для этого никаких денег не пожалеют: проведут и государственную, и негосударственную экспертизу, наймут серьезных проектировщиков, строителей и монтажников.

Другое дело, когда речь идет о том, какая же на самом деле глубина канализации в большинстве частных домов. Большинство домовладельцев имеют небольшие очистные сооружения в своих загородных домах или дачах по типу и подобию Топас, Биофлуид и другие.

В инструкциях к таким системам пишется ясно и четко: глубина канализационной трубы должна быть в пределах 0,5 метра. В ином случае труба попросту не будет попадать в сливное отверстие очистных сооружений.


На такие случаи у СНиП есть отдельный пункт. В нем говорится, что трубопроводы и канализационные трубы, укладываемые на глубину менее 0,7 м, должны предохраняться от повреждений наземным транспортом и промерзания.

На практике ничего из вышеперечисленного обычно не делается. Монтажники уверяют доверчивых людей, что зимой ничего не замерзнет, ссылаясь на свой “огромнейший опыт ведения монтажных работ в условиях крайнего Севера”.

Это обуславливает тематику наполнения зимой многочисленных форумов по строительству и монтажу, посвященных тому, “что же делать, если канализационная труба замерзла и сток не работает?”

Отдельно также следует сказать про ливневой канализации.

Зачем вообще нужна дождевая (ливневая) канализация? В определенное время, особенно весной, дождевых и талых вод после таяния снега образуется настолько много, что они могут серьезным образом подтоплять дворовые территории, дачные участки и даже значительные территории различных баз, заводов, фабрик и.т.д.

Поэтому для сброса ненужных талых вод в пониженные участки местности или в ближайшие водоемы и существует система дождевого водоотведения.

Особенности проектирования дождевой канализационной системы включают в себя такие элементы как:

  • Трассировка
  • Гидравлический расчет
  • Конструирование и связывание элементов сети

Трассировка обеспечивает:

  • Сбор талых и дождевых вод с обозначенной территории
  • Их отвод к ближайшим местам очистки или выпуска

Итак, глубина ливневой канализации, также как и бытовой, рассчитывается исходя из минимально предусмотренной глубины заложения труб в этой местности согласно опыту предыдущих закладок или опыта использования канализационных сетей.

Расположение и расстояние смотровых колодцев в коллекторах устанавливается аналогично бытовой канализационной сети. Изначально глубина заложения коллекторов под проезжей частью должна быть не менее полутора метров.

Эта необходимость нужна для того, чтобы избежать раздавливания коллекторов тяжелой техникой. Ну а с учетом того, что в будущем возможно строительство внутриквартальной сети, глубина закладки ливневой канализации должна быть не менее 2 метров.

Необходимо учитывать то, что для каждой местности необходимо производить комплексное обследование с учетом различных параметров, таких как глубина промерзания грунта, свойства почвы и.т.д.

При прокладке канализационного коллектора от дома к септику или резервуару-накопителю стоит придерживаться основных правил, регламентируемых СНиП 2.04.03–85 относительно уровня залегания трубопровода. Поэтому те, кто не знают, на какую глубину закапывать канализационную трубу, почерпнут из нашего материала массу полезной информации.

Важно: регламент СНиП 2.04.03–85 не является строго обязательным, поскольку в нем имеется очень обтекаемая сноска, которая позволяет варьировать уровень прокладки коллектора в зависимости от особенностей почвы и климатических условий конкретного региона. А в качестве примера брать уже имеющиеся рабочие канализационные сети в регионе.

СНиП же предлагает лишь усредненные данные для закладки коллектора от дома до септика в максимальном и минимальном отражении.

  • Так, рекомендуется проводить монтаж коллектора, исключительно опираясь на составленную ранее проектную документацию. При этом при создании проекта очень важно принимать во внимание все имеющиеся на участке коммуникации, как то водопровод, электроснабжение и пр., размещенные в грунте.
  • Составлять проект канализации на участке нужно с учетом возможного увеличения нагрузки на коллектор в будущем.

Важно: согласно СНиП, идеальным вариантом проекта канализации считается тот, который требует минимум вложения средств и при этом позволяет создать эффективную рабочую систему.

Факторы, влияющие на уровень прокладки трубопровода


Специалисты, которые будут заниматься проектом разработки канализационного коллектора в частном доме, должны учитывать несколько факторов, которые повлияют на глубину заложения труб. Таковыми являются:

  • Климатические условия определенного региона. То есть здесь во внимание берется именно область промерзания грунта. Причём если регион, в котором будет проводиться закладка трубопровода, склонен к сильным морозам в зимнее время, то лучше увеличить уровень укладки от рекомендуемой в СНиП на 30% в среднем.
  • Способ укладки трубопровода (в лотках или без них).
  • Состав почвы (болотистая, песчаная, склонная к сдвигам или пучению и пр.).
  • Тип канализационной системы (самотечный/безнапорный или работающий с насосом).

Минимальная глубина согласно СНиП для закладки труб


Некоторые ошибочно полагают, что чем глубже произвести прокладку коллектора в частном доме, тем эффективнее будет работать система и тем долговечнее она будет. Однако такое решение опрометчиво по нескольким причинам:

  • Во-первых , увеличиваются затраты на обустройство канализации. А в большинстве случаев они будут просто необоснованными.
  • Во-вторых , слишком большая глубина залегания канализационных труб формирует риск возникновения трещин «усталости» на коллекторе. То есть, трубы могут просто не выдержать давления грунта в результате его пучения после промерзания или подмывания сезонной водой.
  • В-третьих , обслуживание системы отвода стоков в частном доме будет в разы усложнено.

Чтобы трубопровод для отвода стоков работал хорошо в тёплых регионах России, можно ориентироваться на регламент СНиП, в котором разрешено укладывать трубы на расстояние от 30 до 50 см от поверхности грунта. При этом уровень прокладки коллектора полностью зависит от диаметра трубопровода. Так, если сечение трубы будет менее 500 мм, то коллектор устраивают выше, если же сечение трубопровода будет превышать отметку 500 мм, то глубину закладки увеличивают до 50 см.

Важно: в любом случае при прокладке системы в частном доме необходимо учитывать уклон в сторону септика из расчета 1-1,5 см на каждый метр коммуникации. Особенно это касается безнапорной системы.

Такой минимальный показатель параметров траншей обусловлен еще и тем, что бытовые стоки, как правило, отводятся от частного дома в теплом виде. То есть их температура чаще всего не опускается ниже отметки +16 градусов. А это значит, что стоки сами будут постоянно разжижать возможный иней на коллекторе. Главное не давать системе простаивать.

При этом, несмотря на рекомендованные в СНиП минимальные параметры закладки коллектора в частном доме, стоит учесть, что если предполагается повышенная нагрузка на грунт в местах залегания трубопровода (установка бетонной площадки или движение транспорта, то необходимо опускать трубы на глубину не менее 90 см.

Также если в силу особенностей грунта или климатических особенностей самого участка невозможно выкопать траншеи на большую глубину, необходимо проводить монтаж на меньшем расстоянии от поверхности с утеплением труб. Для этого можно использовать одну из нескольких современных технологий:

  • Утепление коллектора керамзитом со всех сторон в качестве подсыпки;
  • Утепление системы с использованием стекловолоконного материала;
  • Утепление трубопровода с применением специальных современных утеплителей.

Варианты уменьшения глубины залегания коллектора


Можно также использовать и несколько способов уменьшить параметры траншей на частном участке от дома до септика, если нет возможности выкопать их более глубокими. Основными являются:

  • Использование мощного фекально-дренажного насоса, который будет увеличивать скорость потока сточной воды, препятствуя тем самым застою и замерзанию фекалий в системе.
  • Применение труб с высокими прочностными характеристиками и толщиной стенок. Это могут быть трубы из чугуна или стали для канализационной системы.
  • Искусственное увеличение толщины грунта над проложенным коллектором в частном доме. Для этого можно использовать хитрости ландшафтного дизайна в виде красивого холма с цветами и т.п.

Максимальная глубина для коллектора


Если принято решение укладывать трубопровод ниже уровня промерзания грунта, то стоит принимать во внимание, что давление земли на трубы может сыграть злую шутку. То есть, со временем труба может попросту лопнуть. В результате природе будет нанесен экологический ущерб, а хозяину системы частного дома - финансовый. Ведь ремонт трубопровода в доме и снаружи проводить придётся.

И все же, в некоторых случаях есть необходимость именно глубокой закладки системы. В этом случае СНиП регламентирует, что для земли с высоким уровнем залегания грунтовых вод и для почвы с включениями скальных пород можно опускать коллектор на уровень до 3-4 метров. Если же почва сухая и непучнистая, то максимальная расстояние коллектора от поверхности земли может составить 5-8 метров.

Важно: в случае если возникает необходимость увеличить максимально рекомендуемый уровень закладки трубопровода, то коллектор уже нужно класть в железобетонные лотки, чтобы предотвратить давление почвы на систему отвода стоков. Кроме того, в этом случае лучше применять прочные жёсткие трубы из двухслойного гофрированного ПЭТ.

Расположения септика


Если с прокладкой канализационного трубопровода на определенную глубину все ясно, то осталось выяснить, на какое расстояние вниз в грунт монтировать септик в частном доме.

Здесь ответ прост: установка септика у дома должна проводиться согласно нормам СНиП на глубину не менее 2 метров от поверхности грунта. Этот показатель является усредненным и может меняться в большую сторону в зависимости от параметров траншей под коллектор и особенностей грунта.

Главное правило здесь заключается в том, чтобы септик располагался ниже уровня коллектора с учетом увеличения его уклона на каждый метр, независимо от уровня промерзания почвы.

То есть, если на выходе из частного дома высота трубопровода согласно СНиП должна быть на 30 см выше глубины промерзания грунта, а траншеи при этом располагаются на расстоянии от верха 50-70 см, протяженность коллектора составляет 7 метров, то итоговая глубина расположения входного патрубка для септика должна составлять около 80 см. Сюда осталось прибавить высоту самого септика от дна до верха. Таким образом, высчитываем параметры котлована для септика.

Важно: при проектировании заложения канализационной системы в доме лучше обратиться к специалистам, которые не позволят вам допустить распространенные ошибки в монтаже.

Сейчас многие загородные дома оборудуют системой ливневой канализации. Ливневка, как ее довольно часто именуют, оказывает помощь содержать территории в чистоте и не дает воде подмывать фундаменты и стены строения. Но действенная работа таковой системы сильно зависит от планирования и правильных расчётов, исходя из этого нужно знать, какой должна быть глубина заложения ливневой канализации. Как раз об этом и будет эта статья.

Изучаем нормативы

Все строительные и монтажные работы должны проводиться в соответствии с действующим нормативам, нормам и правилам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. сети и Наружные сооружения».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. В соответствии с им укладку стоит проводить:

  • для труб с сечением до 500 мм не меньше 30 см ниже уровня замерзания грунта;
  • для труб с сечением более 500 мм – не меньше 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный темперамент. Их использование лежит на совести строителей и монтажников. В соответствии с СНиП укладку нужно проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не меньше 70 см от поверхности.

Какую глубину выбрать


Самый хороший вариант – это уложить трубы ливневой канализации ниже уровня промерзания грунта. Копая траншею, стоит знать данный показатель, к тому же приплюсовать к нему толщину песчаной подушки на дне. Но в действительности сделать это не всегда получается.

В некоторых регионах нашей страны, в особенности находящихся ближе к северу, глубина промерзания может быть около полутора либо кроме того двух метров. Плюс к этому сам грунт, он бывает достаточно каменистым.

Также нужно учитывать требования по уклону труб. В случае если его не выполнять, то вода не будет уходить, тогда эффективность ливневки заметно снизится. А в этом случае, к тому же, в случае если рельеф местности неровный, глубина некоторых траншей может быть около громадных значений.

Кое-какие смогут задать вопрос – а возможно уложить трубы ближе к поверхности, поскольку так довольно часто поступают при монтаже бытовой канализации? Но в этих системах имеется значительное различие. Оно пребывает в температуре стоков.

Совет! В бытовой канализации, в случае если в доме неизменно живут люди, температура стоков неизменно комнатная. Неизменно текущая нечистоты и тёплая вода прогревают пространство и сами трубы около них. В следствии промерзание маловероятно.


В ливневой канализации теплых стоков нет. Да и вода там бывает не всегда. Всю зиму в трубах пусто, к тому же и минусовая температура. В то время, когда начинается весна, талая вода попадает в холодное «подземелье». В следствии образуется заторы и обледенение.

В случае если нет возможности углубить ливневую канализацию ниже глубины промерзания грунта, то ее нужно утеплить. Причем к этому вопросу стоит отнестись весьма пристально. В случае если трубы имеют термоизоляционную защиту, то очень сильно углублять их в землю не следует.

Чем утеплить трубы ливневой канализации?


В случае если принято решение укладывать трубы ливневой канализации выше уровня промерзания грунта, то их нужно утеплить. Для этого возможно применять разные материалы. Но тут основное не забывать о том, что утеплитель будет неизменно пребывать в агрессивной среде.

Для утепления труб возможно применять полиуретан. Сейчас выпускаются особые конструкции из этого материала, каковые легко надеваются на трубы. Такая «скорлупка» надежно защитит ливневку от перепадов температур.


Кроме этого комфортно применять пенопласт либо пенополистирол. Из для того чтобы материала изготавливаются уже готовые теплоизоляторы. Он делаются из двух половинок и легко защелкиваются на трубе.

Один из современных теплоизоляторов есть пеноизол. Его заливают в жидком виде конкретно в канаву с трубой. По окончании затвердевания он преобразовывается в хороший и долговечный утеплитель. Но для его установки нужно использовать особую технику, что не всегда вероятно.


А вот минеральная вата и вспененный полиэтилен не очень сильно подходят для утепления труб в земле. Кроме того в случае если сделать особый короб для защиты утеплителя, он вряд ли прослужит достаточно долго.

Подведем итог


В случае если проводить кое-какие итоги, то возможно сделать следующие выводы:

  • Глубина укладки труб ливневой канализации должна быть больше глубины промерзания грунта, минимум на 30 сантиметров.
  • В случае если укладка на такую глубину неосуществима, то ливневку нужно утеплить. В другом случае зимний период смогут появиться неприятности.

Определение глубины – это дело личное и зависит от многих факторов. В случае если разрешает рельеф и грунт местности, то возможно делать все по СНиП. Ну а вдруг это нереально – то стоит утеплять трубы.

При прокладке наружной канализации одним из важнейших ее параметров считается глубина заложения канализационных труб, СНиП оговаривает и максимальные, и минимальные величины данного показателя. Причем конкретные цифры различаются в зависимости от методов укладки труб и некоторых других характеристик.

1

Указанные Санитарные нормы и правила дают ряд рекомендаций общего характера, которые обязательно следует учитывать при обустройстве сетей канализации:

  • прокладка наружных канализационных сетей осуществляется на базе заранее составленных проектов, которые должны принимать во внимание схемы застройки населенных пунктов и места размещения других инженерных сетей в грунте;
  • при составлении проекта следует учитывать возможную в дальнейшем интенсификацию использования системы (повышение нагрузки на нее);
  • план прокладки канализации желательно разрабатывать совместно с проектированием иных трубопроводов, в частности системы снабжения водой.

Оптимальным вариантом сооружения сети для отвода стоков считается такой проект, на который затрачивается разумный минимум средств, гарантирующий при этом стабильную работу канализации в течение запланированного времени.

При этом глубина закладки канализационных труб может (и должна) отличаться от стандартов СНиП, что обусловлено особенностями грунта в конкретной местности.

Условия обустройства сети в Краснодаре, как вы сами понимаете, будут иными, нежели во Владивостоке. Это всегда следует учитывать, решив создать качественную канализацию, которая не замерзнет при наступлении холодов, либо не "выползет" наружу в местностях, где отмечаются грунтовые сдвиги.

Нормативы СНиП содержат не только цифры, но и "приятную" для проектировщиков систем канализации фразу о том, что "Глубина заложения труб базируется на эксплуатационном опыте использования сетей в определенном регионе". Это означает, что специалист имеет возможность составить по-настоящему идеальный проект с привязкой его к конкретной местности.

В целом же глубина прокладки канализационной трубы зависит от четырех важных факторов:

  • от того, каким образом укладывается трубопровод (в лотках либо его выполняют в так называемом "открытом виде");
  • от состава земли и геологических условий в зоне укладки;
  • от степени промерзания грунта в зимний период (в тех случаях, когда возможны критические морозы, глубину закладки увеличивают от рекомендованной в Санитарных нормах на 30 процентов);
  • от типа канализационной системы (она может быть напорной или самотечной).

2

Некоторые уверены, что надежность функционирования канализации будет тем выше, чем глубже они закопают . Подобный подход, во-первых, экономически не целесообразен (увеличиваются финансовые и трудовые затраты), во-вторых, он усложняет процесс обслуживания системы, в-третьих, на большой глубине существенно повышается опасность образования усталостных трещин на поверхности трубопровода, вызванных высоким давлением на свод трубы земли.

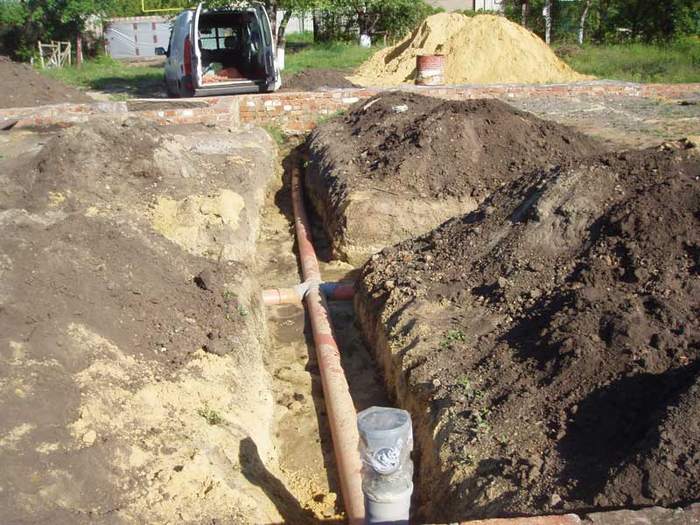

Озвученные проблемы никому, конечно же, не нужны. А значит, требуется поступать разумно – ориентироваться на минимальную глубину заложения элементов трубопровода, которая является допустимой по СНиП. Для труб, используемых для отвода бытовых стоков (их сечение, как правило, не превышает 500 мм), допускается прокладывать систему на глубину 300 мм от поверхности земли. Если трубные конструкции имеют большее сечение (более 500 мм), их необходимо помещать на глубину не менее 500 мм.

Также не стоит забывать о том, что бытовые канализационные стоки даже в холодную зиму на выходе характеризуются достаточно высокой температурой (порядка +18°С). Благодаря этому они не замерзают на пути к коллектору. Следовательно, можно дополнительно уменьшить глубину прокладки труб в тех случаях, когда дистанция между коллектором и выходом системы из дома является незначительной.

Заметим, что минимальная глубина заложения канализационных труб (СНиП 2.04.03–85) зависит и от типа нагрузок, воздействующих на поверхность грунта в зоне обустройства системы канализации. Если такие нагрузки имеют высокий показатель (например, по поверхности грунта наблюдается регулярное движение автомобильного транспорта), трубы следует зарывать под землю на 900 мм.

В ситуациях, когда по некоторым природным или сугубо технологическим причинам рекомендованная минимальная глубина прокладки канализационной сети не может быть соблюдена, нужно позаботиться об эффективных методах предохранения труб от замерзания, применив современные способы утепления системы.

Возможные варианты снижения глубины (минимальной) прокладки канализации:

  • подключение специальных насосов, предназначенных для быстрой очистки труб от стоков с целью защиты их от замерзания (в этом случае канализацию можно будет назвать уже не самотечной, а полунапорной);
  • использование конструкций с высоким показателем прочности (стальные, для канализации), определяемым толщиной стенки изделия;
  • утепление при помощи подсыпки земли отдельных участков системы (под подсыпкой сейчас понимают обустройство на поверхности декоративных клумб, холмиков-насыпей, отлично вписывающихся в ландшафт).

3

Данный показатель тоже имеет большое значение для нормальной эксплуатации трубопровода. Вес земли может значительно давить на стенки трубных изделий в грунте. Если трубы прокладывают чересчур глубоко, возрастает вероятность повреждения сети. При проведении ремонтных работ в таком случае потребуется выполнять сложные и объемные земляные работы.

СНиП рекомендует для насыщенных влагой грунтов и грунтов со скальными включениями максимальную глубину закладки трубопровода не более четырех метров. А вот для сухой земли глубина прокладки берется уже выше – от пяти до восьми метров.

Если указанные нормативы по проекту необходимо превысить, обязательно следует применять лотки из железобетона, в которые помещаются канализационные трубы. Такие лотки могут выдерживать большие нагрузки, следовательно, они будут надежно предохранять трубы от выхода из строя.

Профессионалы, кроме того, советуют приобретать жесткие трубы для ситуаций, когда канализационная сеть прокладывается под проезжей частью либо на большой глубине. Оптимальным вариантом в данном случае являются двухслойные полиэтиленовые гофрированные трубы.

Итак, какая глубина канализационной трубы может считаться идеальной? Во-первых, та, которая соответствует Саннормам и правилам (или же отличается от рекомендованных показателей на незначительные величины). Во-вторых, она должна учитывать особенности климата и грунта, где выполняется прокладка системы. Главное, чтобы сеть не промерзла в период холодов, так как подобная проблема является действительно огромной неприятностью. Позаботьтесь о правильной прокладке канализации, и ваша жизнь стопроцентно будет по-настоящему комфортной!
