Сотовый поликарбонат крепление к стене. Как правильно закрепить поликарбонат на металлическом каркасе

Современное производство каркасных конструкций предлагает огромный выбор подобных изделий. Любые каркасы, выполненные из металла, обладают некоторыми особенностями, которые определяют специфику крепления к ним любых материалов, в том числе и листового поликарбоната. Для выполнения надёжного крепления необходимо выполнять все требования, регламентируемые производителями крепёжных элементов для такого типа работ.

Правила монтажа термошайбами

Наибольшее распространение получило крепление листового поликарбоната посредством современных крепежей в виде термошайб. Такие крепёжные элементы специально разработаны для закрепления панелей из поликарбоната на каркасах, а также для монтажа на конструкциях Н-профилей. Простота использование и практически полное отсутствие недостатков, характерных для саморезов, позволяют обеспечить надёжное и максимально плотное прилегание материала в точке крепления.

Пластиковая шляпка в виде колпачка способствует надёжной защите крепежа от атмосферных осадков и температурных перепадов. Кроме того, термошайбы выпускаются в различном цветовом решении, что позволяет выполнить привлекательное и эстетичное крепление. Стандартный диаметр термошайбы составляет три сантиметра при длине в семь миллиметров .

Виды

Современные производители выпускают термошайбы трёх видов. Основное отличие крепежей

заключается в используемом при производстве материале и размерах. Крепежи могут быть представлены стандартными термошайбами и мини-шайбами.

Мини-термошайбы используются в условиях ограниченного пространства или для того, чтобы сделать место крепления менее заметным. Для производства мини-шайб могут быть использованы различные материалы.

Размеры и параметры термошайб

Термошайбы для листового поликарбоната являются комплектом крепежа, состоящим из пластиковой шайбы с ножкой и уплотнителя или гидроизолирующей прокладки, обеспечивающей герметичное и качественное крепление. Кроме того, крепёж оснащён защёлкивающейся крышкой.

Стандартные размеры составляют:

  • диаметр шляпки – 3,3 сантиметра;
  • высота крепёжной ножки может составлять 0,4; 0,6; 0,8; 1 или 1,6 сантиметра.

Особенности выбора

Термошайбы могут быть оцинкованными или пластиковыми. Основным критерием выбора крепежа является соответствие высоты ножки термошайбы с толщиной листа поликарбоната. К этой величине необходимо прибавить толщину прокладки, выполненной из специальной резины и расположенной между материалом и шляпкой крепежа.

Процедура крепления

Саморез вставляется в отверстие термошайбы, а затем выполняется присоединение поликарбоната к металлическому каркасу. Ножка крепёжного элемента в результате таких действий получает упор в каркас и не даёт повредить сам поликарбонат. Тем не менее, в процессе температурных колебаний, лист поликарбоната не теряет возможность свободного перемещения в пространстве между отверстиями.

На заключительном этапе монтажа термошайбы необходимо загерметизировать посредством защёлкивания покровного колпачка.

Следует учитывать, что под термошайбу необходимо высверливать отверстие не ближе, чем четыре сантиметра от края листа поликарбоната.

Крепления соединительным профилем

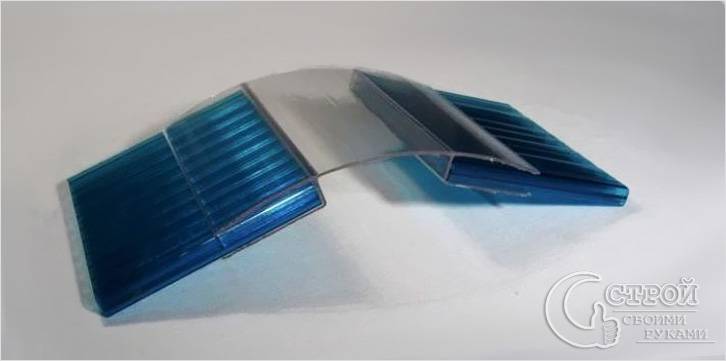

Соединительные профили неразъемного типа производится из поликарбоната и хорошо совпадает по цвету с основными листовыми панелями. Характерная особенность крепежей такого типа заключается в получении плотного и прочного соединения листов из поликарбоната в сочетании с низкими затратами на монтаж. Основной недостаток – довольно сложное выполнение монтажа.

Процесс крепления начинается с установки панелей в паз неразъемного профиля соответствующей толщины. Затем профиль необходимо зафиксировать на металлическом каркасе конструкции при помощи термошайб .

Преимущество алюминиевого профиля

Для осуществления фиксации листового поликарбоната допускается использовать алюминиевые профили, которые позволяют выполнить конструкцию с прекрасной герметичностью. Следует знать, что стоимость таких крепежей выше, чем цена на соединительные профили. В их состав входят пазы, крышки и нижняя часть.

Алюминиевый профиль представляет самую сложную и дорогостоящую систему крепления поликарбоната. Идеальная гидроизоляция позволяет использовать такой тип крепления для монтажа несущих оснований типа крыш или стен.

Алюминиевый вид системы обладает значительным эстетизмом и абсолютно лишён мостиков холода. Именно это качество позволяет отнести крепёжную систему к категории «тёплых».

Особенности монтажа листов поликарбоната

Для крепления листового поликарбоната на металлические конструкции посредством алюминиевого профиля используются саморезы, рулетка, профили, резиновый молоток и шуруповерт.

Монтаж начинается с установки нижнего профиля, на который монтируются листы из поликарбоната. Далее необходимо установить верхнюю крышку и зафиксировать её при помощи саморезов. Алюминиевый профиль оснащён пазами с резиновым уплотнителем. Такая конструкция обеспечивает качественную защиту от скопления конденсата и образования протечек. Длительный срок службы без снижения качественных характеристик делает его практически вечным.

Подробнее о проведении монтажа своими руками смотрите в видео.

Подводим итоги

Современные крепежи в форме термошайб используются при выполнении точечного крепления многих листовых материалов. Специально разработанная «ножка» термошайбы позволяет качественно изолировать саморез. Наличие защёлкивающейся крышки способствует высокому эстетизму выполненного крепления.

Основное назначение термошайб стандартных размеров – монтаж разнообразных конструкций на основе листового поликарбоната с толщиной не более четырёх сантиметров. Мини-шайбы востребованы в процессе монтажа интерьерных конструкций, выполняемых с использованием тонких листов из поликарбоната и других пластиков листового типа. Чаще всего такие термошайбы применяются в оформлении выставочных стендов и в процессе монтажа торгового оборудования.

Поликарбонатные соединительные профили позволяют выполнить монтаж поликарбоната не только на металлические конструкции, но и каркас из древесины.

Полимерный материал, который обладает термопластическими свойствами, обычно представлен в виде листов. Несмотря на разную окраску, он прозрачен. В быту его называют поликарбонатом. Предназначен поликарбонат для обустройства теплиц, навесов, а также веранд. Также можно сделать . Считается, что в работе с ним не может быть ничего сложного, тем не менее, некоторые особенности всё же есть.

Что нужно знать перед началом монтажа?

Поликарбонат по внешнему виду напоминает стекло. Однако кажущаяся его прозрачность всё-таки служит неплохой защитой от прямых солнечных лучей. Этот монолитный материал обладает хорошей гибкостью, но очень прочен и довольно легок. Эксплуатационная температура поликарбоната от – 40 до + 120 градусов по Цельсию.

Поликарбонат разделяется на два вида:

  • Монолитный. Это, практически, стекло, только легче и прочнее
  • Сотовый. Это пустотелая, но многослойная конструкция с ребрами жесткости, расположенными продольно

Перед приобретением поликарбоната нужно, желательно, максимально точно определиться с его размерами. Это значительно облегчит подгонку листов. А также стоит быть готовым к тому, что монтаж поликарбоната, если представить его пошагово, выглядит так:

  1. Подбор листов (ориентация)
  2. Нарезка пластин нужной формы и размеров
  3. Подготовка отверстий для креплений
  4. Герметизация швов
  5. Сборка всех элементов конструкции

Стоит еще учесть и тот факт, что поликарбонат может деформироваться из-за повышенной тепловой нагрузки. Это особенно важно знать перед тем, как делать , крепить поликарбонат на теплицу, крышу или навес, который будет находиться преимущественно под палящим солнцем.

Стоит знать! 2,5 миллиметра на каждый метр – это стандартные показатели расширения сотового прозрачного поликарбоната, а для цветных плит этот показатель равен 4,5 миллиметра на 1 метр.

При монтаже летом в жару панели нужно устанавливать вплотную, в том числе к замку стыковочного профиля. Снижение температуры уменьшит поликарбонат и появится нужный зазор между замком профиля и листом, что обеспечит дополнительный отход влаги.

Подборка панелей

При работе с сотовым поликарбонатом, главное правильно расположить листы с учетом ребер жесткости. Монтаж панели нужно выполнять так, чтобы внутренние каналы ребер жёсткости имели выход наружу. Так будет отводиться конденсат, который будет образовываться внутри листа. Можно ли крепить поликарбонат горизонтально?

Это важно! При конструировании теплицы, листы нужно располагать вертикально (ребра жесткости должны быть перпендикулярны поверхности). Если предстоит монтаж скатных поверхностей, то рёбра обязаны располагаться вдоль скатов. При арочном монтаже, рёбра стоит располагать по направлению дуги.

Стоит обратить внимание, сделал ли производитель одну из сторон поликарбоната наружной. Если да, то такая сторона имеет специальный защитный слой, который можно снять уже после того, как лист будет закреплён.

При работе с сотовым поликарбонатом нужно учитывать максимальный радиус изгиба материала, который указан для каждого типа панелей отдельно.

Точные замеры помогут приобрести нужное количество материала, которого хватит для качественного крепления.

Нарезка пластин

Учитывая правильность расположения панелей относительно их рёбер жёсткости, стоит подготовить чертеж с замерами нужного количества поликарбонатных пластин. После чего нужно приступать к резке большого полотна.

Для резки вполне подойдёт высокоскоростная циркулярная пила. Выполнять работу лучше всего твёрдосплавными дисками с неразведёнными мелкими зубьями.

Внимание! Поликарбонатные листы нельзя во время резки держать в руках. Сильная вибрация может привести к травме человека или некачественному срезу. Лучше всего панели положить на ровную, твёрдую поверхность и надежно зафиксировать, можно даже тисками. А линию среза после работ обязательно очистить от стружки.

Отверстия в поликарбонате

Сверлить дырки в сотовом поликарбонате нужно между рёбрами жёсткости (это не будет мешать отводу конденсата). Выполнять работы нужно перед началом крепления. Лучше всего сверлить электрической дрелью со свёрлами по металлу.

Герметизация

Этот процесс нужно выполнять только для сотовых панелей. На торцах, расположенных сверху, нужно закрепить самоклеящуюся ленту. Нижние торцы герметизировать нельзя.

Если вы решили делать теплицу из поликарбоната, то учтите, что нужно проводить . Это нужно для того, чтобы снизить риск заболевания сельскохозяйственных культур.

Кстати говоря, не зря поликарбонат используют в изготовлении теплиц. Этот материал отлично пропускает свет и при этом обладает стойкостью к высокой температуре. Читайте о других технический характеристиках сотового поликарбоната . Этому материалу свойственна высокая прочность.

Как и чем крепить поликарбонат к металлу и к дереву?

Когда все подготовительные работы выполнены, нужно начинать процесс монтажа конструкции, который и представляет собой грамотное крепление поликарбоната.

Существует 2 распространенных способа крепления листов поликарбоната:

  • При помощи термошайб
  • При помощи профилей

Крепление поликарбоната термошайбами

Для термошайб нужно сделать отверстия в листах поликарбоната на пару миллиметров шире, чем диаметр каждой термошайбы. Пластиковая конструкция на короткой ножке должно плотно войти в отверстие и защелкнуться. Её длина равна толщине панели.

В термошайбе обязательно есть резинка уплотнения, которая даёт возможность для дополнительной фиксации и не пропускает влагу и пыль. Такой способ монтажа может обеспечить плотное удерживание поликарбоната шайбами, которые при тепловых нагрузках расширятся и не дадут листам изменить свою форму. Этот способ крепления называется точечным.

Крепление поликарбоната при помощи металлических профилей

Такой монтаж предполагает, что листы поликарбоната будут вставлять в металлический профиль, а затем уже готовая конструкция будет установлена там, где это необходимо. Этот способ удобен, когда панели укладываются в несколько рядов и их необходимо стыковать.

Края панелей в профиле необходимо закреплять саморезами или теми же термошайбами. Чаще всего, при помощи профилей можно закрепить панели, которые должны стать краями конструкции, а середину можно будет монтировать при помощи точечного крепления.

Профиль может быть:

  • Разъёмным
  • Неразъёмным
  • Стыковочным
  • Специальным (он необходим для соединения панелей там, где изменяется конфигурация каркаса)
  • Угловым
  • Стеновым

Во всех случаях, листы поликарбоната в профиль должны «заходить» не более чем на 20 миллиметров.

Все описанные выше способы крепления поликарбоната ещё принято называть сухими. А вот «влажный» способ предполагает, что листы должны крепиться к рамам или между собой при помощи полимерной замазки. После чего все стыки с внутренней стороны обрабатываются герметиком.

Способ крепления поликарбоната стоит выбирать исходя из того, какие задачи возлагаются на конструкцию и как проще будет её смонтировать. И при соблюдении всех правил, она должна получиться крепкой и красивой.

Видео о том, как крепить сотовый поликарбонат

Подробная видео-инструкция по монтажу сотового поликарбоната.

Как правильно крепить поликарбонат на каркас теплицы, чтобы покрытие не треснуло, не прогнулось и не лопнуло. Какие выбрать крепления для поликарбоната.

Сегодня становится все более популярным использование в строительных и ремонтных работах поликарбоната. Такой материал славится своими хорошими эксплуатационными свойствами, поэтому многие используют поликарбонат для строительства беседок, навесов и прочих конструкций, при этом, правда, многие сталкиваются с трудностями, связанными с тем, как крепить поликарбонат.

Разновидности материала

Поликарбонат в зависимости от его вида может быть сотовым и монолитным, при этом каждый из типов обладает своими особенностями. Особенность заключается в структуре. Сотовый поликарбонат представляет собой два тонких полимерных листа соединенных продольными перемычками, расстояние между данными перемычками как раз и называют сотами. Монолитный же поликарбонат – это цельнолитой лист, он будет несколько прочнее, чем сотовый, к тому же он практически прозрачен.

Исходя из того, что поликарбонат бывает двух типов, крепление каждого типа выполняется по-разному.

Правила крепления и подготовка листов

Важно знать, что у сотового поликарбоната ребра жесткости располагаются по всей длине листа.

Обратите внимание! Крепление должно производиться так, чтобы ребра жесткости были расположены вертикально, при креплении листа в виде скатной конструкции они должны быть вдоль наклона. В арочных конструкциях лист нужно располагать так, чтобы ребра были направлены вдоль по дуге.

Расположение монолитного листа поликарбоната никак не регламентируется, так как он идет цельнолитым листом.

После того как было определенно расположение листов, производят замер, по которому по необходимости будет выполнена резка листов.

Резка является одной из самых главных операций в монтаже поликарбонатных листов, так как листы производят стандартного размера. Ее выполнение можно назвать делом нетрудным, ведь листы хорошо поддаются резке, если производить ее специальным режущим инструментом. В качестве режущего инструмента может быть использована циркулярная высокоскоростная пила.

Обратите внимание! В момент разрезания листа его следует хорошо зафиксировать, чтобы вибрация не смогла повлиять на качество и ровность среза.

Сверление листов сотового поликарбоната является самой сложной операцией, которая требует внимательности. Сверлить отверстие нужно обязательно между ребрами жесткости. В сотовом поликарбонате необходимо обязательно произвести герметизацию торцов, это можно сделать с помощью сплошной склеивающей ленты.

Для того чтобы конденсат мог выводиться, следует проделать несколько отверстий в торцевом профиле.

Способы крепления

Сотовый поликарбонат можно закрепить точечным способом. Такое крепление можно назвать самым простым. Для его выполнения необходимы обычные саморезы с термошайбой. Термошайбы позволяют создать хорошую герметизацию места, где они устанавливаются, к тому же устраняется «мостик холода», и саморез не сминает поверхность.

Обратите внимание! Длина пластиковой ножки термошайбы должна равняться толщине самого листа, а диаметр отверстия в листе должен на 2–3 мм превышать диаметр ножки. Шаг между креплением должен составлять 40 см, а от края до самореза допускается не менее 4 см. Саморез не должен слишком плотно входить в лист, так как он может легко его смять и повредить.

Стыки между листами закрываются с помощью специальных профилей, также при помощи данных профилей закрываются края. Профиль для этих целей может быть разъемным или же неразъемным.

Профиль разъемный включает в себя две основные части – это база и крышка. Закрепление базы к каркасу выполняют, используя саморезы. Шаг между креплениями в данном случае составляет около 30 см, но не меньше. Лист просовывается в базу на 2 см. База закрывается крышкой. Крышка защелкивается достаточно легко.

Неразъемный профиль также закрепляется саморезами с термошайбой к каркасу. Края листа поликарбоната стыкуются, а промежуточные листы крепятся точечным способом.

Способ крепления монолитного поликарбоната

Существуют два вида монтажа поликарбоната монолитного – это сухой и влажный.

  1. Сухой вид монтажа подразумевает под собой соединение с использованием специальных профилей с резиновой прокладкой. Также используются болты, гайки или саморезы. Такой способ является наиболее аккуратным.
  2. Влажный способ заключается в креплении листа поликарбоната на специальную смесь, а именно полимерную замазку. После просыхания швы дополнительно промазываются герметичным составом на силиконовой основе. Вместо него можно применить специальную полоску или прокладку для создания герметизации швов.

Если монолитный поликарбонат применяется для создания покрытия на каркасной конструкции, крепление можно сделать аналогичным креплению сотового поликарбоната – точечным способом. При этом шаг между соединением должен составлять около 50 см.

Стыки должны соединяться с учетом изменения размеров из-за перепадов температуры.

Видео

Инструкция по монтажу поликарбоната «Кинпласт»:

Поликарбонат на сегодняшний день широко используется в строительстве рекламных конструкций, теплиц, заборов, кровли, навесов и так далее. Востребован данный материал благодаря его высокой прочности, прозрачности, легкости, гибкости, устойчивости к перепадам температур, долговечности и экологической безопасности. В данной статье рассмотрим, как крепить поликарбонат к металлу, чтобы получить максимальную надежность постройки.

Виды крепления поликарбоната

Крепление материала бывает точечным, профильным или смешанным. При точечном крепеже используются термошайбы, закрепляющие лист к каркасу, при изготовлении которого учтены ветровые и снеговые нагрузки. Крепежные элементы должно иметь расстояние 30-40 см. К минусам такого вида крепления можно отнести нарушение привлекательности с внутренней стороны, по причине того, что используемые для соединения профиля не всегда совпадают с каркасом.

При профильном креплении применяются соединительные профили из алюминия или поликарбоната. Их закрепляют на каркасе, а затем используют для вкладки заготовок. Минус такого крепления в том, что если превысить расчетную нагрузку, панель, которая была закреплена только по периметру, способна выпасть из пазов.

При смешанном виде крепления сочетают два вышеупомянутых вида, чтобы избежать недостатков.

Правила использования материла

Рассмотрим подробнее:

  1. Хранить поликарбонат следует в сухом проветриваемом помещении, без нахождения вблизи обогревательных приборов. Запрещается использовать для его накрывания полиэтиленовую пленку. Стопка листов не должна превышать 2,5 метра. Листы укладывают на ровную поверхность, УФ-защитой вверх (можно увидеть маркировку на защитной пленке).
  2. Защитную пленку следует снимать только, когда монтажные работы полностью закончены.
  3. Вместе с поликарбонатом можно воспользоваться полиэтиленом, тефлоном, полипропиленом, силиконом, полихлоропленом и неопленом. Они не разрушают поликарбонат.
  4. Противопоказано использование с поликарбонатом акриловых герметиков, поливинилхлорида, полиуретана, а также герметиков на основе бензатида и аминов. Данные материалы несовместимы с рассматриваемым.
  5. Использовать материал можно при температуре от 10 до 20 градусов тепла.

Что используют для крепления?

При фиксации поликарбоната к металлу могут быть использованы следующие комплектующие:
  1. Профили. Возможно использование разных видов - торцевого, углового, соединительного, пристенного, конькового.
  2. Термошайбы и мини-шайбы.
  3. Заглушки.
  4. Клейкие ленты для обклеивания торцов (сплошные и перфорированные).
  5. Уплотнители для профиля.

Торцевой профиль позволяет защитить края пластины, при этом следует располагать короткую палочку снаружи.

Соединительный профиль соединяет края листов. При этом следует понимать, что к каркасу можно крепить лишь разъемные профили.

Угловой профиль призван соединять углы.

С помощью пристенного профиля, лист плотно прижимают к стене. Его также можно использовать как торцевой профиль.

При помощи конькового профиля можно соединить листы на коньке крыши, но только в случае, если они соединены под углом больше 90 градусов.

Термошайбы бывают:

  • индивидуальными (имеют длину равную толщине пластины);
  • универсальными (подходит для любой толщины материала, ножка в них отсутствует);
  • мини-шайбы предназначены для листов с небольшой толщиной.

Заглушки используются с целью сделать конструкцию привлекательнее, защитить торцы от влажности, насекомых и пыли.

О соединительном профиле

Данный профиль применяется с целью прикрепления листов поликарбоната между собой, а также к каркасу. Они выпускаются с толщиной, равной толщине листов.

Когда профиль вставляют в зазор, между ними обязательно оставляют 3 мм. Данный промежуток противостоит деформации конструкции при расширении листа на солнце.

Бывают разъемные и неразъемные профили. Лист вставляют в паз и фиксируют. Можно использовать профили разного сечения из поликарбоната, алюминия или пластика.

Ориентировка панелей

Поликарбонат имеет ребра жесткости, которые располагаются по длине панели. Конструкция из него получится очень прочной, если верно расположить полые каналы.

Рассмотрим основные правила:

  1. Если панель устанавливают вертикально, каналы должны располагаться вертикально.
  2. При изготовлении дугообразной конструкции, линия изгиба должна проходить параллельно каналам.
  3. При наклонных конструкциях каналы должны располагаться в направлении ската.

Поликарбонат выпускается с защитной от ультрафиолета пленкой. На ней имеется информация относительно рекомендуемого расположения данного материала. При монтаже не стоит снимать пленку, что значительно упростит работу.

Угол наклона

При использовании поликарбоната для плоской крыши необходим угол наклона. При длине конструкции более 6 метров, делают наклон в 5 градусов. При превышении длины 6 метров, угол наклона увеличивают.

Какой можно сделать изгиб арки?

Радиус изгиба арки не должен быть выше, чем 20 мм применяемого материала.

Каждый вид рассматриваемого материала имеет на защитной пленке свои характеристики. Следует руководствоваться этими данными.

Рассмотрим соотношение минимально допустимого радиуса и толщины листа:

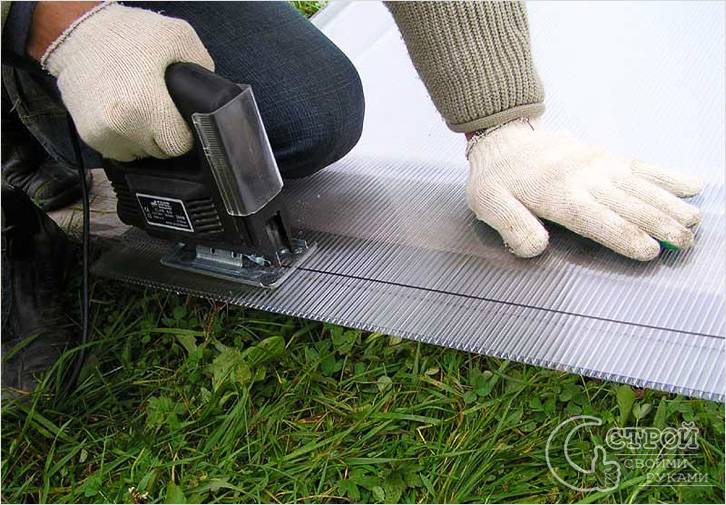

Чем можно резать поликарбонат?

Во время резки рассматриваемого материала не должно быть вибрации, а стружка после резки обязательно должна быть удалена.

Для резки можно воспользоваться следующими инструментами:

  • строительным ножом, если толщина листа не более 10 миллиметров, и предстоит небольшой объем работы;
  • электролобзиком (считается самым приемлемым вариантом);
  • высокоскоростной пилой с упором (зубья данного инструмента должны быть мелкими, с твердым покрытием и не быть разведенными в разные стороны);
  • ленточной пилой, ширина которой не превышает 20 мм, толщина - до 1,5 мм, с расположением зубьев шагом не более 3,5 мм, при скорости резки не больше 1000 м/минуту.

Как сверлить отверстия?

Основные правила сверления:

  1. Сверло должно быть заточено под углом 30 градусов.
  2. Сверление осуществляют под прямым углом, скорость не должна быть выше 40 м/мин.
  3. Размер отверстия должен превышать диаметр крепежного элемента на 3 миллиметра.
  4. Необходимы перерывы в работе сверлом, чтобы не допустить его перегрева и убрать стружку от сверления.

Герметизация краев пластины

Торцы панелей поликарбоната закрыты временным скотчем, который необходимо удалить перед тем, как приступить к герметизации.

Верхняя кромка герметизируется посредством сплошной клейкой алюминиевой ленты. А чтобы загерметизировать нижнюю кромку, используют перфорированную ленту.

При непопадании торца в паз или другой профиль, прямо на ленту крепят торцовочный профиль.

Для нижнего профиля отверстия должны находиться на расстоянии 300 миллиметров, чтобы была возможность стекать конденсату.

Все кромки арочного типа конструкций герметизируют так же, как нижние.

Как закрепить к металлу сотовый полимер?

Транспортировка сотовых плит поликарбоната, то есть тех, в которых имеются многочисленные желобки, должна быть очень аккуратной.

Такой материал не должен находиться в помещении с высокой влажностью. Перед использованием данного материала нужно хорошо проверить, нет ли в сотах влаги. Даже если имеется незначительное количество конденсата, его обязательно удаляют посредством продувки сжатым воздухом. С этой целью можно воспользоваться турбогазодувками или вентиляторами с холодными потоками воздуха.

Важно знать: Для крепления сотового карбоната к металлическому каркасу нужно применять элементы с оцинкованным наконечником или буром из нержавейки. Очень важно использование при этом уплотнительных резиновых шайб или термошайб.

Крепежные элементы должны располагаться на расстоянии от 40 до 60 сантиметров. Вкручивание самореза осуществляют под прямым углом, без сильного надавливания на завершающей стадии закручивания, чтобы не деформировать поверхность.

Крепление к металлу монолитного полимера

Использование монолитного пластика больше всего подходит для того, чтобы получить прочные прозрачные перегородки, потолки, окна и другие элементы.

Крепление к металлическому каркасу литого поликарбоната происходит путем его вставления в специальные рамы, с последующим их закреплением.

Большие полотна могут быть размещены на каркасе, а затем соединены между собой профилями и клеящим составом. Также можно прикрепить их к каркасу с помощью самонарезающихся болтов и других элементов.

Фиксация может быть влажной или сухой. К первому способу относится полимерная смазка, которую прокладывают по краю материала. После этого плиту фиксируют в раме и обрабатывают образовавшиеся швы с помощью герметика на основе силикона. Иногда могут потребоваться также прокладки из резины или силикона.

При сухом способе крепление происходит почти так же, как в случае с сотовыми листами. Используются саморезы с прокладками, профили и накладки.

Как подготовить металл?

Каркас из металла, который затем будет обшиваться поликарбонатом должен иметь фундамент. Лучше, если он будет монолитным, но подойдет и точечный.

Не менее важно правильно подготовить металл. При наличии кариозных поражений разного характера их очищают, и ошлифовывают металл. Необходима также зачистка всех стыков и швов, полученных при сварке.

Как обращаться с поликарбонатом?

Важно понимать, что соприкосновение поликарбоната с голым металлом оказывает неблагоприятное воздействие на материал. По этой причине нужно подготовить большое количество прокладок из силикона и резины.

Обращаться с пластинами материала следует бережно, не снимая защитной пленки. Рабочая поверхность должна быть чистой и иметь нужный размер, чтобы края листов не свисали с нее, в торцы платин не попадала пыль, а также влага.

Приступать к резке и сверлению следует только после того, как будут просчитаны места креплений и выполнена маркировка.

Крепление поликарбоната к дереву

Для сравнения рассмотрим схему крепления рассматриваемого материала к дереву:

  1. Лист кладут на каркас, электросверлом делают отверстия для крепежа и самореза. При сверлении держат сверло перпендикулярно поверхности. Лучше, если отверстия будут овальными, вытянутыми по длине пластины. Важно, чтобы шайба полностью закрывала отверстие.
  2. Далее производят укладку и закрепление других панелей. Последними крепятся панели на дверях и торцах.
  3. Края листов герметизируют термолентой или профилем. Если есть необходимость, можно использовать герметик с целью дополнительной обработки стыков.

Обычно для крепления к дереву используют сотовые пластины поликарбоната. Перед этим дерево обязательно обрабатывают специальным средством против гниения и жучков.

Влажный способ крепления к дереву

Данный метод крепления лучше подойдет, если выбран монолитный поликарбонат.

Пластины раскраивают так, чтобы между ними и деревянной рамой с каждой стороны имелся зазор в 2 мм. Материал должен быть хорошо прижат к поверхности, чтобы не было вибрации.

На деревянную раму (в ее пазы) наносится герметик.

Затем пластину помещают в раму и прижимают. Для дополнительной фиксации листов используют планки из дерева и пластика.

При возведении теплиц на дачном участке многие используют для покрытия своего сооружения сотовый поликарбонат. Материал хорош тем, что срок его эксплуатации на практике значительно превышает сроки заявленные производителями с одной лишь оговоркой. Панели поликарбоната действительно могут прослужить долго при условии, если их крепление к каркасу теплицы будет произведено по всем правилам. В данной статье мы и разберем все варианты монтажа, его особенности, преимущества и недостатки.

Структура поликарбонатных плит и их свойства

Успешный монтаж универсальных плит на сооружение защищенного грунта и их продолжительность эксплуатации во многом зависят от структуры материала. Именно структуру нужно учитывать перед тем, как крепить поликарбонат к каркасу теплицы. Выпускаемые производителями панели для дачного использования в своем сечении представляют собой двухслойные гибкие листы, разделенные между собой переборками образующими воздушные камеры. За счет такой структуры материал обладает непревзойденными свойствами, позволяющими использовать его в растениеводстве:

  • Высокая ударопрочность;
  • Низкая теплопроводность;
  • Отличное светопропускание;
  • Фильтрация жесткого УФ излучения;
  • Легкий вес;
  • Гибкость;
  • Стойкость к химическим реагентам.

Все эти свойства позволяют использовать сотовый поликарбонат для покрытия каркасов дачных теплиц. Вместе с этим наличие воздушных камер и особенности самого полимера при неправильном монтаже делают материал уязвимым. Приложение чрезмерных усилий в процессе крепления панелей на каркас, неправильная стыковка и расположение могут доставить усердному дачнику определенные трудности.

Основные проблемы

При невнимательном креплении сотового поликарбоната саморезами к деревянному или металлическому каркасу теплицы существует вероятность повреждения поверхности плиты и деформации внутренних переборок. Чаще всего это происходит если саморезы ввинчиваются под углом или прилагаются излишние усилия. В данном случае будет нарушена целостность полотна. В каналы будет поступать влага, и попадать пыль. Летом в полостях начнут развиваться микроорганизмы, что будет снижать светопропускание листов. В зимний период из-за конденсата каналы может разорвать образующимся внутри льдом.

Не учитывая при монтаже тепловое расширение поликарбоната, укладывая его на каркас теплицы, так же могут появиться проблемы с герметичностью пустотелых каналов в результате деформации материала. Нагреваясь на солнце, лист расширяется, увеличиваясь в своих линейных размерах. Если не выполнить тепловые зазоры между укладываемыми плитами, то деформация и разрушение неизбежны.

Даже правильное завинчивание саморезов, без предварительного рассверливания отверстий под крепление, при колебании температуры будет способствовать разрушению поликарбонатных плит на каркасах дачных теплиц.

ВНИМАНИЕ!!! 1м 2 сотового поликарбоната при повышении температуры увеличивается в линейных размерах на 2…3 мм. Перед тем, как ввинчивать саморезы, необходимо предварительно просверлить отверстие сверлом, с диаметром, превышающим диаметр самореза на 2 мм.


Расположение листов на каркасе тепличного сооружения так же имеет огромное значение при его креплении. При размещении раскроенных плит очень важно соблюдать направление каналов относительно земной поверхности. Они будут уложены каналами в горизонтальной плоскости, то образовавшемуся внутри полостей конденсату некуда будет деваться. При понижении температуры ниже нулевой отметки конденсат будет превращаться в лед, который способен порвать каналы и поверхность листа.

Варианты монтажа к каркасу

Для того, чтобы правильно накрыть теплицу поликарбонатом существует масса вариантов их крепления к каркасу. Подробнее и остановимся на каждом из них. Рассмотрим основные преимущества и недостатки.

Использование стяжных лент

Применение оцинкованных или полиэстеровых стяжных лент далеко не новый способ крепления поликарбонатных листов на каркасы дачных теплиц. Он позволяет плотно прижать панели к стойкам арочного сооружения без повреждения кровельного полотна. Лента перекидывается через всю конструкцию и с двух сторон закрепляется специальными замками стяжками на болтах. К основным преимуществам использования таких лент можно отнести следующие:

  • Короткие сроки монтажа поликарбонатного покрытия;
  • Плотная стыковка панелей внахлест;
  • Легкий демонтаж листов без их повреждения;
  • Возможность раскрытия теплицы на зиму.

Как таковых недостатков у крепления поликарбоната стяжными лентами нет. Одно время можно было услышать жалобы на то, что стяжка ослабевает со временем и листы на каркасе теплицы расшатываются. Однако последние модели теплиц стали оснащать специальными замками, позволяющими регулировать натяжение лент.

Применение термошайб

Монтаж листов поликарбоната на каркас теплицы с применением термошайб еще один из верных и надежных способов крепления. Особенность данного вида крепежа такова, что пластиковая шайба выполнена в виде зонтика, ножка которого рассчитана для использования саморезов с диаметром 5 мм. В нижней части шляпки имеется посадочное место под уплотнительную шайбу. В верхней части потайное углубление позволяет скрыть головку самореза, которое защелкивается крышкой, для предохранения крепежа от коррозии.

При креплении поликарбоната на стропила тепличного каркаса посредством термошайб в полотнах высверливают отверстия диаметром превышающим диаметр ножки на 2-3 мм. Это условие позволяет предотвратить деформацию укрывного полотна в местах их прижима в процессе увеличения или уменьшения линейных размеров при температурных перепадах. Рекомендуемый шаг между шайбами составляет не менее 30 сантиметров и не более 50 сантиметров.

К основным преимуществам применения термошайб в креплении поликарбонатных панелей к тепличным каркасам можно отнести следующие:

  • Защита сотовых листов от продавливания. Длина ножки термошайбы соответствует толщине листа;
  • Обеспечение герметичного соединения;
  • Отсутствие мостиков холода;
  • Увеличивают эксплуатационные сроки.

Вместе с этим использование термошайб из поликарбоната имеет свои недостатки. Один из них это высокая стоимость комплекта необходимого для закрепления листов сотового поликарбоната на стандартных тепличных конструкциях. Для стандартного арочного 6 метрового сооружения потребуется не менее 170 штук.

Применение саморезов

Это не самый лучший вариант прикрепить панели сотового поликарбоната к стропилам теплицы. Тем не менее, если другого варианта нет, то выбирайте саморезы с уплотнительными шайбами из EPDM материала. Такая шайба позволит равномерно распределить нагрузку на поверхность листа в месте крепежа. Диметр самореза не должен быть менее 6 мм. Для правильного ввинчивания потребуется шуруповерт, которым сперва высверливается отверстие большего диаметра, а затем вворачивается саморез.

При креплении саморезами старайтесь располагать их строго перпендикулярно относительно плоскости монтируемых на каркас теплицы листов сотового поликарбоната. Вворачивайте их без усилий, чтобы не разрушить перегородки и поверхность панели. Если при монтаже вы пережали саморез, и поверхность деформировалась, немного отпустите крепеж. При сохранении изначальной формы переборок поверхность восстановится.

К преимуществам данного вида крепления можно отнести:

  • Доступность крепежа;
  • Невысокую стоимость;
  • Надежность соединения.

Крепежные серьги

Обшивка каркаса теплиц выполненного из полипропиленовых труб может осуществляться посредством крепления поликарбоната специальными серьгами и скобами. Они обхватывают круглый профиль трубы с внутренней стороны, надежно прижимая к ним встречными пластинами укрывные панели. Несмотря на то, что производитель не рекомендует применять такой способ монтажа, практика показывает, что вариант имеет право на существование.

Преимущества данного способа крепления поликарбоната с сотовой структурой к поверхности каркасов из труб очевидны:

  • Простота и доступность;
  • Относительная дешевизна;
  • Возможность крепления к стропильнику с нестандартным сечением профиля;
  • Непродолжительный монтаж.

Из недостатков можно назвать:

  • Отсутствие возможности стыковки листов без использования дополнительных материалов (стыковочных и угловых профилей);
  • Невозможно быстро снять поликарбонат с каркаса;
  • Нарушение целостности панелей;
  • Недостаточная герметизация мест крепления.

Основные правила монтажа

Учитывая все вышеизложенное можно вывести определенные правила крепления поликарбоната к каркасу при строительстве дачной теплицы.

  • Правило 1. Располагайте листы так, чтоб каналы находились в перпендикулярной плоскости. В этом случае конденсат будет стекать вниз;
  • Правило 2. Предусмотрите тепловые зазоры между взаимно располагаемыми панелями;
  • Правило 3. При креплении к каркасу теплицы листового поликарбоната саморезами, высверливайте отверстия на 2 мм больше чем диаметр саморезов;
  • Правило 4. Используйте саморезы с EPDM шайбами. Это позволит сохранить герметичность крепления;
  • Правило 5. Не зажимайте сильно саморезы во избежание деформации поверхности и переборок сотового поликарбоната;
  • Правило 6. Отверстия для термошайб и кровельных саморезов должны находиться на удалении 4 см от края панели;
  • Правило 7. Шаг крепления саморезами для панелей толщиной в 4мм должен быть не более 50 см. А для панелей 6 мм толщины не более 60 см;
  • Правило 8. Используйте специальные крепежные элементы для монтажа прозрачных панелей на каркасы из нестандартных материалов.
