Для дачи своими руками чертежи. Чертежи деревянных туалетов для дачи

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Правила устройства туалета:

1. Размеры . Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору .
2. Высота . Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши . При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение . Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке . Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Галерея изображений

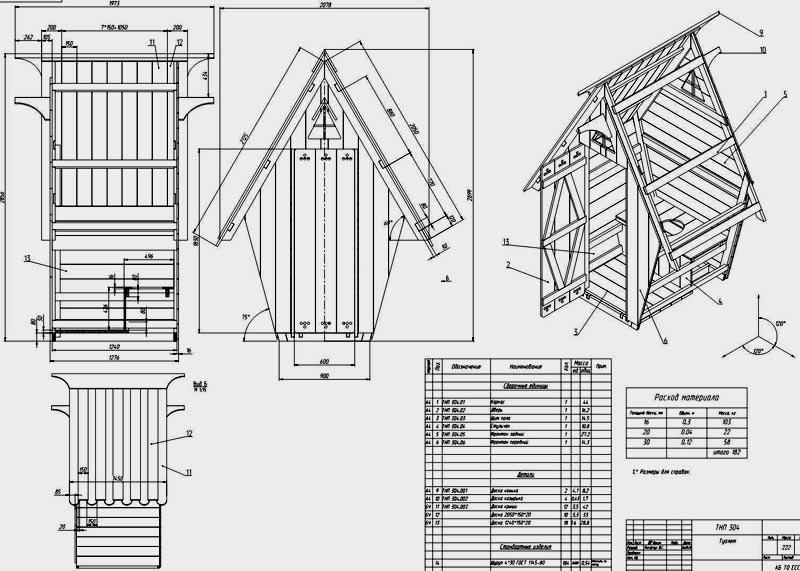

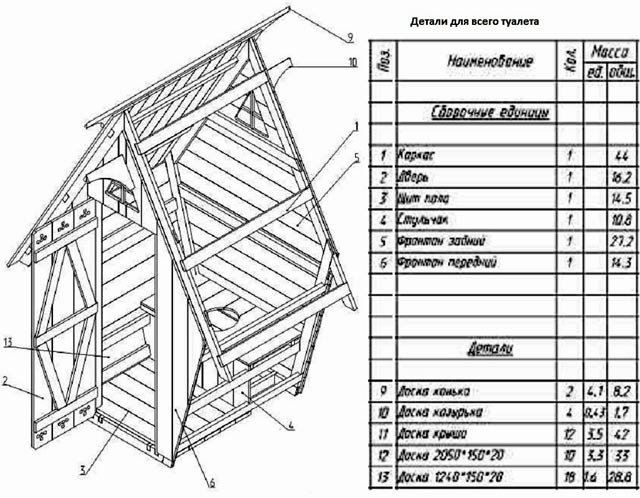

№2 - чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем.

Необходимо иметь определенные знания. Обычно для многих дачников это непосильная задача. Для составления проекта дачных домов требуются не только знания основ черчения, но и определенные специфические навыки.

Проект и чертеж дачного домика с мансардой

В принципе дачные дома имеют незамысловатую конструкцию и, казалось бы, очень просто создать чертеж такого строения. Но это не совсем верно. Создание такого проекта считается профессиональной задачей, которая требует полной проектной документации.

Сегодня очень легко скачать такие чертежи в глобальной Сети. Причем для каждого дачника предлагается большой выбор различных конструкций дома, материалов, и соответствующего внешнего вида.

Проект дачного домика с мансардой и балконом

Для дачных домов нужно подобрать подходящий . Она изготавливается наклонной или плоской.
Когда стропильная система домов имеет наклонную крышу, стропила крепятся к двум несущим стенам. Для большей надежности брусья стропил укрепляют дополнительными колоннами, иногда ставят среднюю перегородку.

В чертежи дачных домов также входит показ обрешетки для крепления крыши. Она может иметь несколько видов:

• сплошной;
• промежуточный.

Когда делается расчет обрешетки, необходимо учитывать:

• Наклон кровли;
• Материал;
• Крепежные детали;
• Вспомогательные упоры.

Учитывая все перечисленные особенности, можно будет создать проект будущего дачного домика, и выполнить .

Планируем первый этаж

Например, мансарда может иметь вид маленькой комнаты. Ее легко превратить в гардеробную или обустроить спальню.

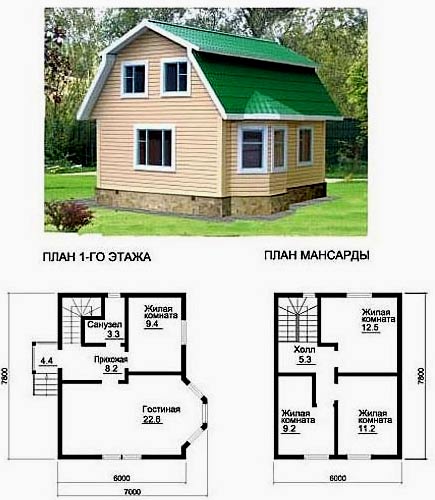

Проект и планировка мансарды и первого этажа дачного дома 7х7

Если на мансардном этаже планируется установить камин, необходимо заранее предусмотреть выход каминной трубы. Для эстетичного вида, можно сделать на мансардном этаже небольшой открытый балкон. После того как будет готов чертеж других этажей и мансарды, делается проект крыши с базированием на всех особенностях мансарды.

На выполненном чертеже указывается подводка всех инженерных коммуникаций, обязательно отмечается место расположения электрических розеток.

Совершенно отдельно вычерчивается фасад дачного дома, показывается внешний вид строения. На основе такого чертежа подбирается угол наклона кровли, рассчитывается нужное количество окон. На последнем этапе выбирается материал, и производится расчет его необходимого количества.

Готовые проекты

Если воспользоваться уже сделанными проектами дачных домов, которые очень легко скачать в интернете, можно значительно снизить стоимость постройки дачи.

Вариант проекта и планировки дома для дачи размером 4,2х6,6

При выборе готового проекта сначала нужно определить, как должен выглядеть , сколько в нем будет комнат. От этого будет зависеть подходящая планировка, габариты и количество этажей.

Безусловно, чтобы начать строительство своего дачного дома, необходимо хорошо представлять, как должен он выглядеть. Для этого нужна визуализация дома. Только так можно будет объяснить строителям, что от них требуется.

Первоочередной задачей при является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.

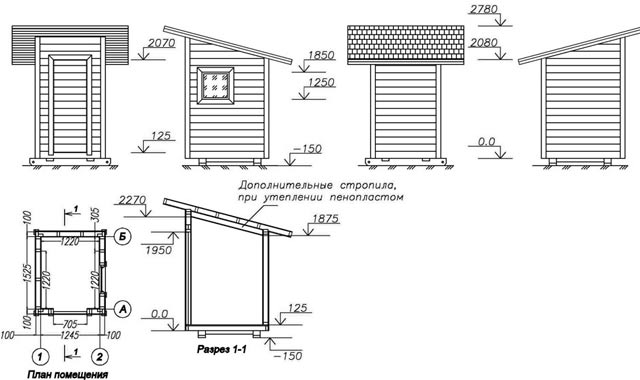

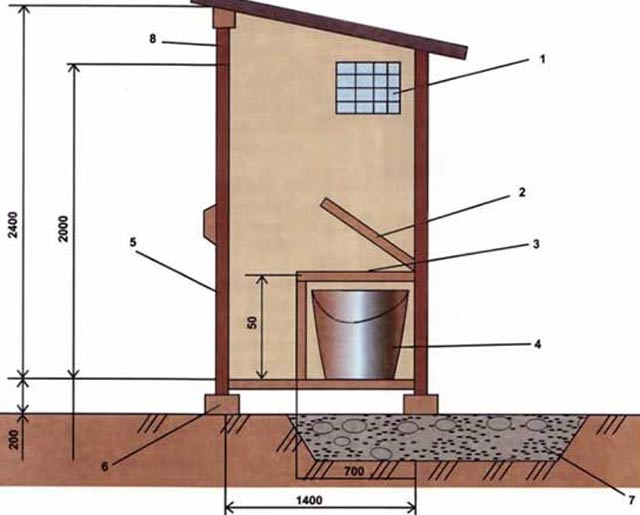

Чертеж с размерами дачного туалета

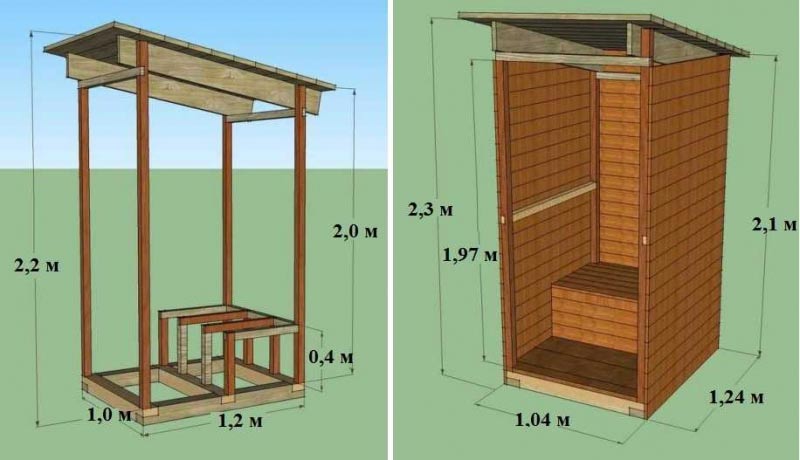

Схема с размерами и проект дачного туалета

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.

Схема и проект деревянного туалета для дачи

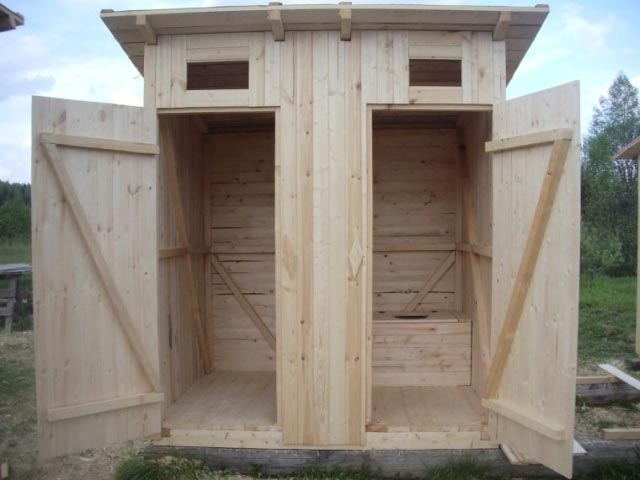

Готовый собранный туалет из дерева на даче



Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.

Схематическое устройство люфт клозета

Чертеж люфт клозета для дачи или дома


Эта конструкция хороша тем, что ее можно установить в помещении, создав , а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.

Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной .

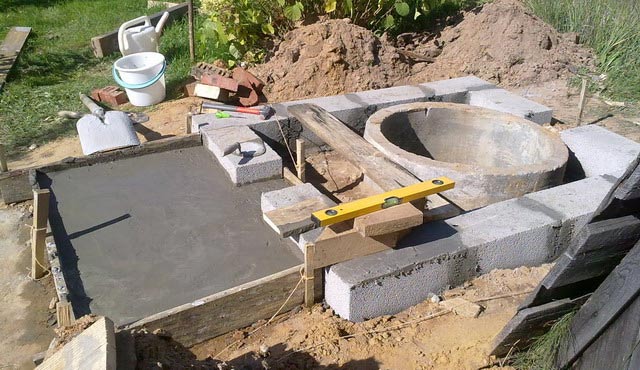

Процесс постройки люфт клозета на даче


Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

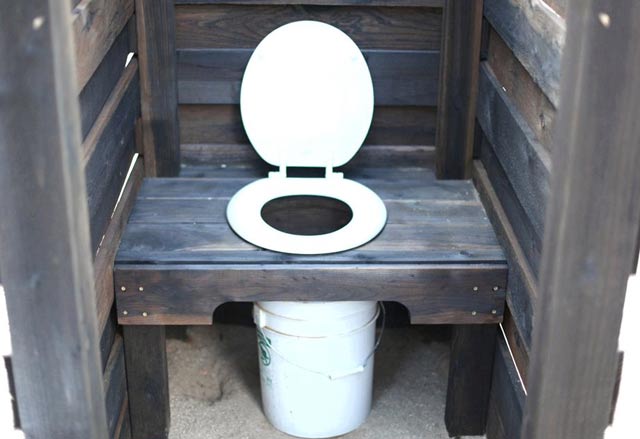

Пудр-клозет

Самая простая конструкция и . Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой . Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.

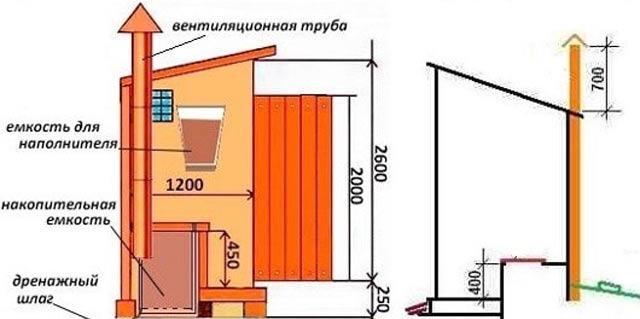

Чертеж с размерами устройства пудр клозета

Проект пудр клозета на даче


Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.

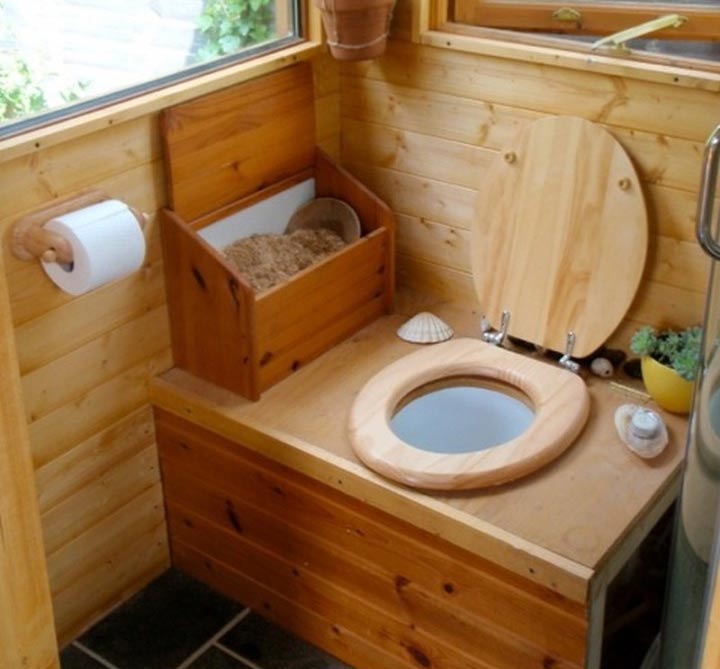

Процесс постройки пудр туалета на дачном участке




Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Читайте также

Виды планировки многоэтажных домов

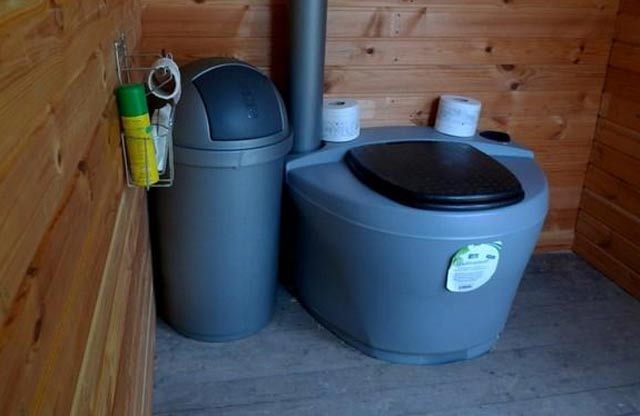

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.

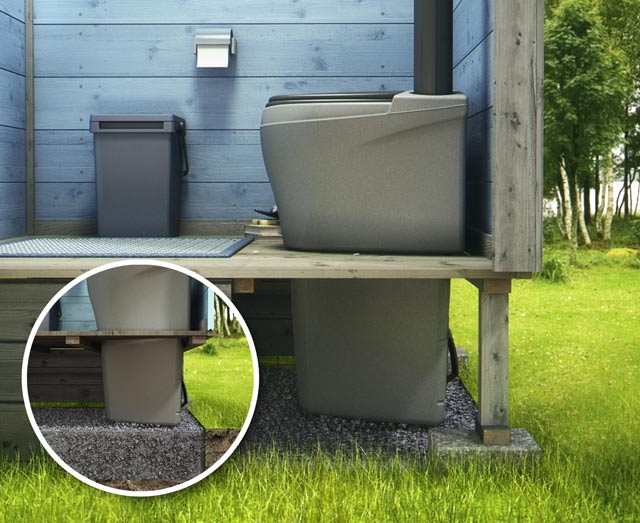

Чертеж с размерами для установки биотуалета на даче




Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.

Проект туалета с выгребным резервуаром на даче




Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.
