Какие бывают отвёртки? Виды отверток и их назначение Составные части отвертки.

07.03.2020

Вряд ли кто-то из профессиональных ремонтников или домашних мастеров не считает обычную отвертку крайне важным и необходимым инструментом, так как спектр ее применения очень широк. Этот нехитрый инструмент позволяет заметно упростить рабочий процесс, иногда он применяется не по прямому назначению, но очень выручает работника. Следует знать о том, какие существуют виды отверток, если вам предстоят какие-либо серьезные ремонтные работы в доме, гараже и т. п. Эти знания помогут выбрать нужный инструмент и избежать неудобств при выполнении тех или иных задач.

История изобретения

Потребность в подобном инструменте появилась с изобретением винтов , о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.

Принято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.

Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:

лучшее центрирование;
безопасность вкручивания;
увеличение усилия.

Новый крепеж стал использоваться в машиностроении, в частности, на заводах «Форд».

Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом в 1940-е годы использовались в производстве самолетов-бомбардировщиков.

С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.

Разновидности инструмента

Наиболее известные и часто применяемые следующие виды:

Существуют также изделия, использующиеся в определенных условиях , поскольку имеют особые приспособления. А это:

Профессиональные изделия

Кроме простого инструмента, широко применяются профессиональные отвертки особой формы. Домашние мастера, как правило, не пользуются им, так как сфера применения инструмента очень узкая.

Рассмотрим эти отвертки:

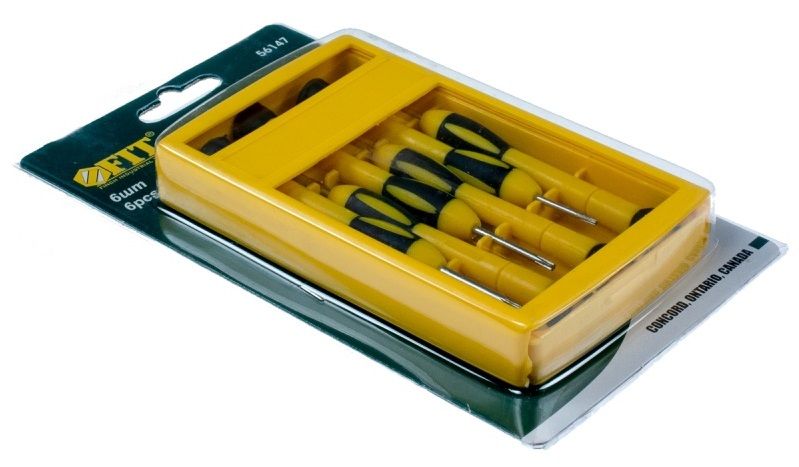

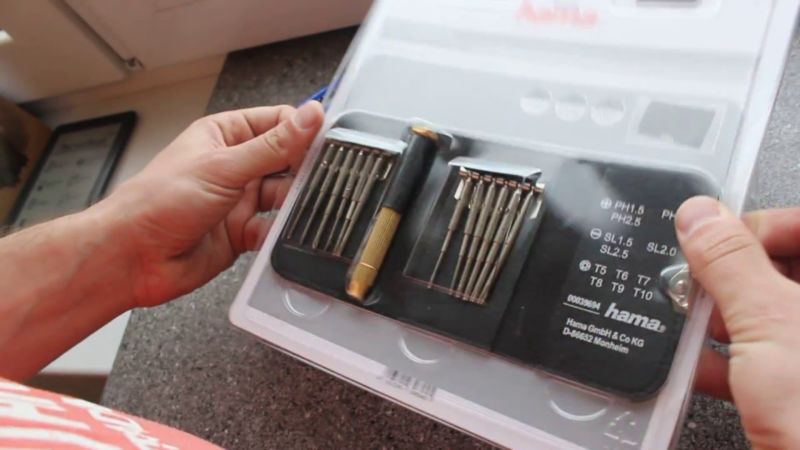

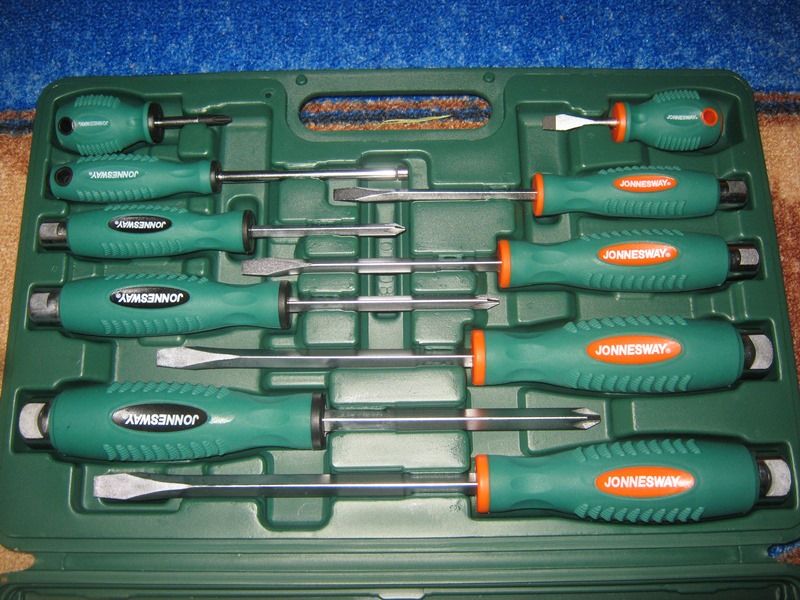

Выбор модели и бренда

Отвертки выпускаются многими производителями разных стран. Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами .

Для правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix. Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности. Продукция подобного качества выпускается компаниями «Арсенал» и Kraftool.

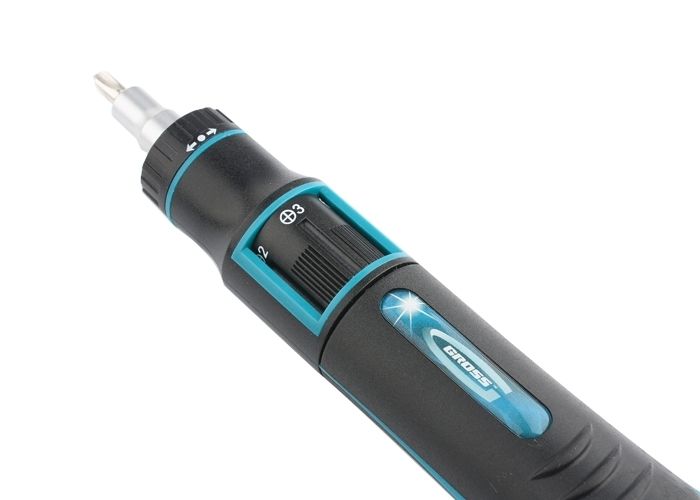

Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.

Требования к качеству

Отвертки должны быть надежными и прочными . Чтобы инструмент служил долго, внимание нужно обращать на следующие факторы:

Обслуживание и уход

Кроме откручивания-закручивания крепежа, отвертка используется также , если нужно, например, поддеть съемные пластиковые панели, соскоблить краску или грязь с какой-либо поверхности, отделить прикипевшие прокладки. Еще инструмент нередко выполняет функцию стамески или зубила. В любом случае он изнашивается. Если не удается открутить винт, проверьте заточку рабочей части отвертки.

Затачивается отвертка, как коньки, и конец должен быть притупленным. Крестообразную отвертку заточить сложно, но небольшой запас длины граней позволяет это сделать. Заточка производится ограниченное количество раз и при крайней необходимости.

А также можно намагнитить инструмент. Отвертка с магнитным концом очень удобна, так как фиксирует крепеж до закручивания. Еще с помощью этого инструмента достают закатившиеся в уголки винты. Многие отвертки продаются с намагниченным жалом. Чтобы намагнитить обыкновенную отвертку, оставьте ее на продолжительное время возле мощного магнита. Еще лучше, если отвертка хранится на магните.

Самостоятельное изготовление инструмента

Сделать отвертку можно из прута или гвоздя подходящего размера . Заготовка с одного конца обтачивается в форме плоского шлица, другой конец рекомендуется загнуть буквой «Г», для хорошей фиксации в руке. При имеющемся запасе бит для инструмента со сменными жалами можно сделать отвертку из двух шайб и болта. Крестообразная отвертка может быть сделана из старого ключа для замка соответствующей формы. Ключи выполняются из довольно прочного материала, который изнашивается небыстро. Такую отвертку можно прикрепить на связке ключей, что он постоянно был под рукой.

Итак, вы узнали кое-какую информацию об инструменте отвертка. Да, он очень распространен, тем не менее надеемся, что нечто новенькое вы все же почерпнули из нашей статьи.

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Что это такое?

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки. Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим. С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Маркировка

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Обозначение отверток	Номинальный диаметр резьбы винта, шурупа, мм	Размер рабочей поверхности, мм	Длина отвертки, мм	Длина рукояти, мм	Диаметр рукояти, мм	Диаметр стержня, мм
7810-0963
7810-0964
7810-0965
7810-0966
7810-0967
7810-0968
7810-0969
7810-0971
7810-0972
7810-0973
7810-0974

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Виды

Типов шлицевых отверток существует довольно большое количество.

Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

Обычные отвертки с усиленной стальной рукоятью , которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.

Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

Отвертки с гибким стержнем , для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

прямой шлиц – один из самых распространенных вариантов;
шлиц крестообразный с отверстием по центру рабочей части для направляющих;
шлиц с совмещением прямой и крестовой шлицевых частей;
один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
модель с рабочей частью формы креста и 4 лучами;
квадратный вариант шлица;
квадратный шлиц с отверстием по центру направляющей;

шлиц «звезда»;
вариант «звезды», но с использованием штыря по центру;
такая же «звезда», но с более короткими и менее острыми лучами;
пятиконечная звезда с отверстием;
шестигранный шлиц или имбусовый ключ;
такой же шестигранный ключ с отверстием для направляющей;
отвертка с трехкрылым шлицем, редкий вариант;
асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

шлиц схожий с двузубой вилкой;
восьмиконечная звезда с отверстием посередине, редкий экземпляр;
пятиугольный шлиц, редкая альтернатива шестиугольному;
двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL , («Slotted») – шлицевая. Например, маркировка SL 5,5 – означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL .

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ («Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН . Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx . Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx .

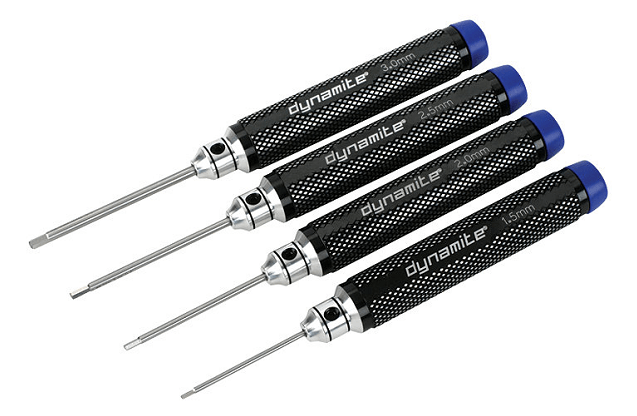

F) Отвертка - «шестигранник».

Техническая маркировка: Hex . Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex .

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I) Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq . Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) - различные глубину и ширину.

Шлицы других форм - могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки	Диаметр стержня, мм	Длина стержня, мм

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

Плоский - SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
Крестообразный - PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
Крестовый усовершенствованный - PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
Шестиконечный - TORX. Обозначаются буквами Е4-Е44.
Шестигранный - HEX (Hexagonal).
Квадратный - Robertson.
Треугольный - Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

Собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отвертки

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

Стержень - позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

Наконечник или шлиц - рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

Ручка - обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Отвертка в собранном виде работает так:

Шлиц вставляется в риски шурупа.
Движение ручки по часовой стрелке - вкручивание.
Движение против часовой стрелки - выкручивание.
Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Другие названия - прямая или прямошлицевая. Форма рабочей части - плоская лопатка.

Подходит для простейших винтов с одной риской.
Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
Шлицевая отвертка чаще всего используется для несложных электрических креплений.
К недостаткам плоских моделей относится невозможность центровки - бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой - больше точек соприкосновения, увеличенный рабочий контакт.
Усилие прикладывается вдоль четырех краев - вкручивание менее трудоемко.
Недостаток - так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

Внутренний - выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток - повышенная концентрация напряжения, приводящая к деформации крепежа.

Внешний - выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

Виброзащищенный - модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

Сечение в форме квадрата.
Четыре поверхности под прямым углом друг к другу.
Противоположные стороны параллельны.
Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
Pozidriv - усовершенствование классического профиля Phillips.
Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
Крестовой шлиц имеет углубление для направляющей.
Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
В процессе работы не повреждается шлиц или винт.
Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

Номер	Ø стержня	длина стержня	Ø крепежа
№0	4 мм	менее 80 мм	менее 2 мм
№1	5 мм	80–100 мм	2,1–3 мм
№2	6 мм	100–120 мм	3,1–5 мм
№3	8 мм	120–150 мм	5,1–7 мм
№4	10 мм	150–200 мм	7,1 мм и больше

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

В приоритете защита от ударов током и обнаружение электропроводки.

Диэлектрическое покрытие - инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

Тестер, пробник - в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

Труднодоступные места - для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
Обработка тугих крепежей - чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

Продолжительные работы - чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта - аккумуляторная отвертка.

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант - несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна - базовая и комплект сменных насадок для нее.

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта - рукоятках и стержнях.

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

Храповый механизм - присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

Т-образные - модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
С пяткой - чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение - пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

Нестандартной длины - удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.
С функцией смены наконечника - инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
Граненый стержень - вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

Биты и головки - представляют собой типовые насадки для наконечников.

Встречаются магнитные модели, поддерживающие захват крепежа в неудобных условиях. По внешним параметрам соответствуют стандартным типам шлицей.

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
Профессиональные модели - чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами - антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров - покупатель самостоятельно заботится о своевременном заряде.

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

Плоские - инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
Шестигранные - для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.

Звездообразные - применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
Крестообразные - наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

Спаннеры - двухштырьковые вариации для лифтов с антивандальной защитой.
Трилистники (Tri-Wing) - для авиации и сложной электроники.
Асимметричные (Torq-Set) - только авиапромышленность.
Clutch - для грузовиков Chevrolet и GMC.
Pentalobe - пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

электромодели или аккумуляторный тип - повышенная скорость работы;
с реверсом - поддерживают выкручивание крепежей;
ударные - справляются с тугими шурупами, которые обычная отвертка не скрутит;
индикаторные - возможность определения фазы, поиск проводов под напряжением;
диэлектрические - безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор - с реверсом.

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

Аккумуляторный тип - требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
Храповые - чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
Ударные - неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
Индикаторные - основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

Прочность стержня - указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше - о склонности к растрескиванию.
Сплав - универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
- предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента.

До начала работ выберите отвертку соответствующего типа и убедитесь, что размер рабочей зоны соответствует размеру крепежного профиля.
При работе необходимо применять ее только по назначению, не подвергать нагреву до температур, выше допустимых, не использовать отвертку, наконечник которой поврежден.
Рукоятка должна быть изолирована и лишена сколов, если работа ведется под напряжением.
Стержень отвертки нужно располагать вдоль оси крепежа.

На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания.

Необходимость в обмене товара или возврате потраченных средств возникает в случае, если купленная отвертка оказалась бракованной, испортилась или сломалась по вине производителя.
Отказ в получении обслуживания по гарантии получают в случае несоблюдения правил использования инструмента или при механических повреждениях.

Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент.

Неисправности

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Производители отверток

FIT

Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году.

Gross

Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год.

Hama

Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны.

Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная.

Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества.

Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год.

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет.
