Установка теплоизоляции труб. Теплоизоляция трубопроводов, утепление трубы, изоляция трубопроводов, тепловая изоляция трубопроводов

01.11.2019

На данный момент все большее внимание уделяется снижению теплопотерь в конструкциях зданий и сооружений, в трубопроводах в промышленном оборудовании, в транспортных средствах и т.д. Повсеместно растущий интерес к этой теме вызван перманентным удорожанием стоимости не возобновляемых энергоресурсов.

Итак, что собой представляют теплоизоляционные работы по СНиП и каковы особенности их проведения?

Цели и особенности реализации

Работы по обустройству теплоизоляции имеют целью снижение степени теплопроводности различных конструкций и, как следствие, минимизацию теплопотерь и повышение энергоэффективности.

Теплоизоляционные работы подразделяются на:

Строительные;
Монтажные.

Строительные работы предусматривают устройство теплоизоляции зданий, сооружений и ограждающих конструкций.

Монтажные работы распространяются на проведение теплоизоляции трубопроводов теплотрасс, холодильного оборудования, тепловых агрегатов и т.д.

Типы изоляционных материалов

Сборник 26, согласно ГОСТ 16381-77, подразделяет термоизоляционные материалы по следующему ряду основных признаков:

в соответствии с производственным сырьем – органические и неорганические;
в соответствии со структурой – волокнистые, сыпучие, зернистые и ячеистые;
в соответствии с формой – плоские (маты, плиты, войлок и т.д.), рыхлые (перлит и вата), фасонные (сегменты, цилиндры, полуцилиндры и т.д.) и шнуровые.
по степени горючести – сгораемые, трудносгораемые и несгораемые.

Технология монтажа

В соответствии с типоразмерами и конфигурацией термоизолируемой поверхности подбирается тот или иной тип теплоизоляционного материала и способ его монтажа.

Инструкция изготовления теплоизоляционных ограждений предполагает реализацию работ следующими методами:

укладкой и фиксированием крупноразмерных изделий промышленного производства (блоки, плиты сегменты);
укладкой мягких рулонных материалов (шнуры и маты);
укладкой кирпича и других мелкоштучных изделий;
заливкой и набрызгом;
обмазкой;
засыпкой.

Важно: самыми трудоемкими на данный момент считаются теплоизоляционные работы проводимые методом засыпки и обмазки.
Основным недостатком метода является необходимость в соблюдении мер исключающих возможность самоуплотнения теплоизоляционного материала и как следствие не допускающих образования пустот.

Относительно новыми методами являются заливка и набрызг. Такой тип нанесения теплоизоляции нашел широкое применение за рубежом, тогда как на территории постсоветского пространства применяется в течение последних 10-15 лет. В ходе реализации таких работ, в основном, используются полимерные материалы в виде отверждающейся пены.

Теплоизоляционные работы методом заливки и набрызга проводятся с применением как полимерных композиций, вспенивающихся и твердеющих в процессе высыхания (к примеру, полиуретановые или фенольные композиции), так и предварительно изготавливаемых полимерных пен, приготовляемых путем перемешивания жидких полимеров с пенообразователями.

Сфера применения

Производство теплоизоляционных работ охватывает практически все сферы народного хозяйства. Системы теплоизоляции необходимы везде, где появляется необходимость минимизировать теплопотери. Будь-то возведение дома или строительство водопровода, и там, и там без применения теплоизоляционных материалов не обойтись.

Важно: теплоизоляционные работы, в большинстве своем, это комплексные меры, которые, помимо нанесения и фиксации теплоизоляционного материала, предусматривают обустройство его паро- и гидроизоляции и изготовление средств защиты от механического воздействия.

Теплоизоляция трубопроводов

Обустройство паро- и гидроизоляции необходимо тогда, когда слой теплоизоляции перманентно увлажняется в частности на трубопроводах, расположенных под землей или на открытом воздухе. Также работы по теплоизоляции трубопроводов обязательны в том случае, если одна из сторон теплоизолированной конструкции подвергается воздействию критических температур. Это правило актуально для холодильных установок, строительных объектов, расположенных в суровых климатических условиях и т.д.

Теплоизоляционные работы на трубопроводах в данном случае предполагают установку пароизоляции с более теплой стороны изолируемой конструкции, так как выпадение конденсата происходит на холодной поверхности. Для того чтобы защитить теплоизоляционный слой от механических повреждений, вся конструкция облицовывается плотными материалами или оштукатуривается.

Современные утеплительные системы в промышленных масштабах, помимо строительства, применяются для изоляции широкого перечня инженерных коммуникаций таких, например как трубопроводные системы для водоснабжения, сетей отопления, канализации, нефтегазовых и технологических трубопроводов.

Преимущества современной теплоизоляции трубопроводов

Применение принципиально новых категорий теплоизоляционных материалов позволяет минимизировать утечку тепловой энергии через теплоизоляционный и защитный слой.

Несмотря на не самую бюджетную стоимость теплоизоляционных работ, следующие качества:

Высокая влагостойкость . Такой показатель очень важен, так как скопление влаги в толще утеплителя провоцирует существенное снижение теплоизоляционных качеств и интенсивное развитие коррозийных процессов на металле труб.
Длительный эксплуатационный ресурс . Водопроводные трубы характеризуются определённым ресурсом эксплуатации, по истечении которого использовать их по назначению не представляется возможным. По статистике применение правильно установленной теплоизоляции позволяет продлить ресурс труб вдвое без снижения технических и эксплуатационных характеристик.
Защищенность от конденсата . Теплоизоляционные материалы с малой паропроницаемостью используются на трубопроводах, по которым транспортируются технические жидкости в охлаждённом состоянии. Оптимальной защитой от выпадения конденсата считается скорлупа ППУ которая отличается не только малой теплопроводностью, но и гидрофобностью.

Данный изолятор представляет собой двойную оболочку, полость которой заполнена пенополиуретаном. Помимо скорлупы ппу для изоляции водопроводных труб может быть использован синтетический каучук или вспененный полиэтилен.

Пожарная безопасность . Современная теплоизоляция, применяемая для защиты целого ряда промышленных трубопроводов, характеризуется повышенной пожаробезопасностью, соответствующей требованиям огнестойкости. Лучшими в плане пожарной безопасности себя зарекомендовали защитные материалы из пеностекла и из базальтовых волокон.
Устойчивость к воздействию критически высоких температур . Определенные технологические процессы предусматривают необходимость в разогреве до 600-700 градусов Цельсия выше нуля. Теплоизоляция таких трубопроводов становится возможной благодаря материалам из базальта.

Среди основных требований, предъявляемых к теплоизоляции трубопроводов, следует отметить:

устойчивость к агрессивному воздействию химически активных веществ;
повышенное электрическое сопротивление;
устойчивость в отношении грызунов и микроорганизмов.

Практика использования теплоизоляции водопроводов показывает, что возникающие на поверхности труб, слабые электрические токи провоцируют развитие коррозии металла, что становится причиной протечек. Опять же, химически агрессивные среды, грызуны и микроорганизмы могут нанести вред, как теплоизоляционной оболочке, так и трубам.

Впрочем, профессиональный подбор материалов и грамотно реализованные термоизоляционные мероприятия гарантируют долгий ресурс эксплуатации, как труб, так и самого утеплителя.

Сколько стоят работы по монтажу теплоизоляции

Решили теплоизолировать жилой дом, трубопровод или другие конструкции своими руками для экономии денег? Возможно, сэкономить получиться, но намного вероятнее, что непрофессиональный подход к работе обернется перерасходом материалов и тратой времени.

Совсем другой результат обеспечивается в том случае, если термоизоляционные работы выполняют квалифицированные специалисты, располагающие должным опытом и обладающие всем необходимым инструментарием.

Говоря о критериях, определяющих стоимость теплоизоляции трубопроводов, в первую очередь необходимо учитывать то, насколько высока цена термоизолирующего материала.

Кроме того, себестоимость готовой изоляции и стоимость работ по теплоизоляции трубопровода формируется в соответствии с такими параметрами как:

удобство проведения монтажа;
масштабы работы;
наличие технологической возможности обеспечения защиты труб;
месторасположение объекта;
время года.

Вывод

Если в ходе прочтения материала возникли какие-либо вопросы, просмотрите видео в этой статье.

Существует две причины , из-за которых проводят все теплоизоляционные работы:

Предупреждение ситуаций аварийного характера . Замершая вода нередко становится причиной поломки труб. Влияние низких температур существенно сказывается на качестве материала изделия и его общей целостности. Решением такой проблемы и является качественное утепление незащищенных участков труб.
Уменьшение затрат на энергию для нагрева . Множество трубопроводных каналов располагается на улице: либо соприкасаясь с землей, либо на небольшом расстоянии от нее. Конструкции снижают температуру из-за высокой теплоотдачи в окружающую среду. Отсутствие правильной теплоизоляции повлечет за собой высокие финансовые траты, а также снизит качество материала, из которого сделаны трубопроводные каналы.

Таким образом, теплоизоляция трубопроводов и оборудования – неотъемлемое мероприятие.

Расчет теплоизоляции трубопроводов и характеристика прокладки сетей

Вычисление толщины и объема теплоизоляции трубопроводов – трудозатратный и нелегкий процесс. Распространенная и часто используемая методика расчета – выполнение вычислений с помощью нормируемых показателей теплопотерь. Строительными нормами и правилами (СНиПом) рассчитаны величины тепловых потерь для разнодиаметровых трубопроводов с учетом нескольких способов их прокладывания:

открытым методом, на улице;
открытым способом, в помещении/тоннеле;
бесканальным методом;
прокладка в непроходных каналах.

Расчет теплоизоляции (толщины и объема) происходит так, чтобы уровень теплопотерь не превышал значение, указанное в СНиП. Вычисления проводятся также с использованием различных нормативных документов, в числе которых Свод Правил.
Он имеет некоторые упрощения, которые заключаются в следующих моментах:

Тепловые потери при нагревании стен труб внутренней средой значительно меньше, чем потери тепла, теряющиеся в слоях наружной теплоизоляции. Это позволяет не учитывать их при проведении вычислений и расчетов.
Множество сетевых трубопроводов производится посредством использования стали, сопротивление теплоотдачи которой крайне невысокое. Особенно, если привести в сравнение с характеристиками теплоизоляционного материала.

Именно поэтому сопротивление теплопередачи в расчетах и вычислительных процессах использовать не требуется.
Для получения точного результата рекомендуется обратиться к специалистам, самостоятельное вычисление будет неточным.

Классификация материалов для теплоизоляции

Утеплители трубопроводных каналов имеют свою классификацию, которую мы разберем подробнее.
В зависимости от формы: рулоны, штучные изделия, заливочные изоляторы, комбинированные утеплители (включают несколько форм). Также изоляция различается по виду. Выбранный изолятор напрямую определяет особенности монтажа.

Весьма распространенная тепловая изоляция для технологических трубопроводов. Слой такой краски обладает толщиной в 2 миллиметра, но аналогичен 2-3 см минваты и пенополиэстера. Утепление таким способом экологично и безопасно для здоровья окружающих.
Теплокраска отлично наносится и на прямые поверхности, и на участки с изъянами. Материал не требует вентиляции после окрашивания. Краска устойчива к резким сменам температуры, создавалась специально для работы в экстремальных условиях.
Она имеет особую структуру, поэтому при распылении проникает даже на поверхности, доступ к которым ограничен. Кроме того, теплокраска обеспечивает дополнительную защиту от коррозии.

Минвата

У минеральной ваты присутствуют необходимые для утепления трубопроводов характеристики: низким уровнем теплопроводности и огнеупорностью. Потому ее широко применяют в области теплоизоляции магистралей отопления.
Такой материал незаменим при работах по изоляции трубопроводов, имеющих повышенную температуру. Минвата выдерживает температурные режимы до 700 градусов Цельсия. Материал дорогостоящий, на это стоит обратить внимание при выборе.

Пенополиуретан считается одним из утеплительных материалов высокого качества, используемых для теплоизоляции трубопроводов. Материал поступает в продажу сразу вместе с трубами, как одно целое с 2-мя оболочками. Пенополиуретаном заполняют пустоты между частями труб.
Такие изделия устанавливаются в местах, рассчитанных на прокладку . Важно после окончания основных работ осуществить правильную изоляцию в местах стыков. Популярность материала обусловлена простотой и коротким сроком монтажа.

Пенополистирол

Пенополистирол (или пенопласт) используется как изолятор для трубопроводных каналов. Утеплитель состоит из двух частей, соединяющихся между собой с помощью крепежа «шип-паз». Это разрешает провести сборку/разборку теплоизолятора при необходимости. Размер подгоняется индивидуально, в зависимости от размера самой трубы.
Пенопласт не впитывает влагу и характеризуется невысоким уровнем теплопроводности, потому подходит для работ с трубопроводными каналами утеплителем. Такой изолятор отличается долгим сроком службы – 50 лет. Но есть и недостаток – из-за горючести его нельзя использовать при работе с высокими температурами.

Полиэтилен

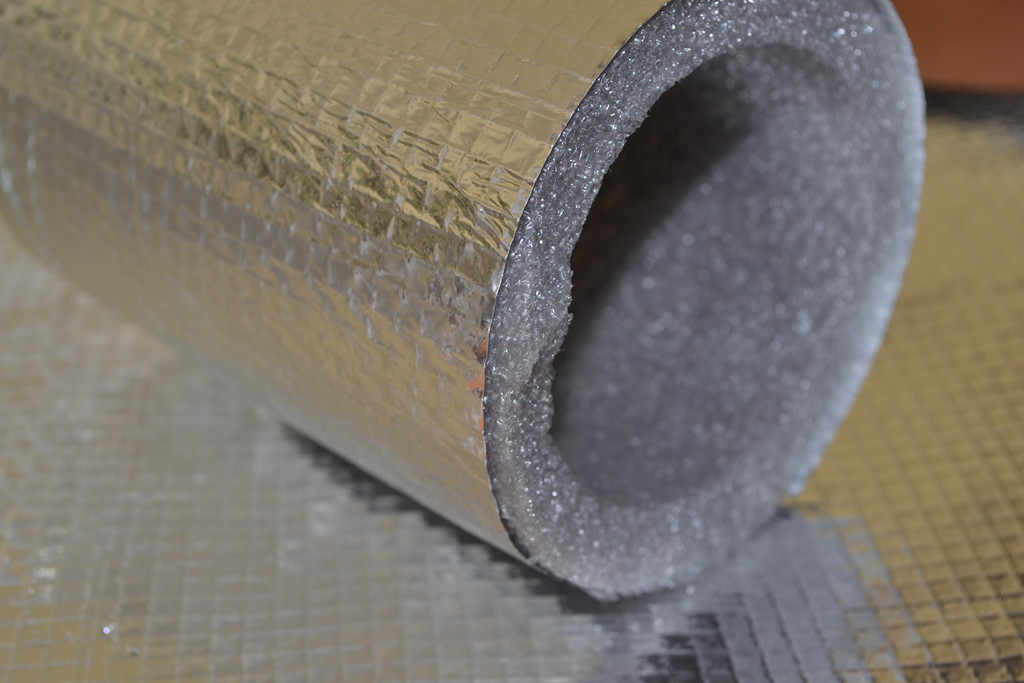

Вспененный полиэтилен считается востребованным материалом, который применяют как изолятор для трубопроводов.
Внешне он похож на теплоизоляционный цилиндр, что допускает плотный охват трубопровода и обеспечивает его надежную защиту от негативных воздействий окружающей среды. Монтаж отличается простотой и коротким сроком.
Перед установкой на полиэтиленовой конструкции делается продольный разрез, материал надевается на подготовленную трубу, а затем склеивается. Особая вспененная структура дает плотное утепление.

Все утеплительные материалы обладают свойствами и характеристиками, поэтому выбирать ту или иную теплоизоляцию следует исходя из финансовых ресурсов и особенностей условий, в которых прокладываются трубопроводные каналы.
Применение качественной теплоизоляции уменьшает уровень теплопотерь и снижает бюджетные расходы. Кроме того, сами трубы остаются в целости и сохранности.
Каждый утеплитель отличается нюансами монтажа. Установку теплоизоляционных материалов не стоит совершать самостоятельно. Только опытный работник установит изоляцию в соответствие с нормами и правилами!

Производство комплектации трубопроводов вы можете заказать у . Качество продукции гарантировано производителем!

Могут быть применены маты с односторонней обкладкой, при этом маты устанавливаются обкладкой в сторону каркаса (внутрь конструкции). Могут быть применены также полносборные конструкции на основе матов прошивных в обкладках. 4.6. Тепловая изоляция резервуаров для хранения холодной питьевой воды в системах водоснабжения. Для тепловой изоляции резервуаров для хранения холодной воды в системах водоснабжения рекомендуется, в первую очередь, применять маты прошивные в обкладках из стеклоткани с двух сторон. Конструкция тепловой изоляции аналогична приведенной в п.4.5.4 — 4.5.5 (с каркасом из деревянных брусков) и отличается наличием пароизоляционного слоя. Маты прошивные производства ЗАО «ИЗОРОК» устанавливаются в один или два слоя, в зависимости от расчетной толщины изоляции, между стойками деревянного каркаса, крепятся штырями с перевязкой оцинкованной проволокой по штырям (рис. 59 — 64).

Технологии монтажа тепловой изоляции трубопроводов

ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТОВ МИНЕРАЛОВАТНЫХ ПРОШИВНЫХ ПРОИЗВОДСТВА ЗАО «ИЗОРОК» 1.1. Маты теплоизоляционные прошивные минераловатные предназначены для использования в промышленной тепловой изоляции при температуре изолируемых поверхностей от минус 180°С до плюс 700°С и в соответствии с рекомендациями разделов 2 и 3. При этом надо учитывать, что при температуре изолируемой поверхности свыше 600°С срок службы матов прошивных существенно снижается.
1.2. Маты прошивные могут применяться для изоляции промышленного оборудования объектов промышленности и ЖКХ, включая:

вертикальные и горизонтальные цилиндрические технологические аппараты предприятий химической, нефтеперерабатывающей, газовой, металлургической и др.

Маты прошивные из минеральной ваты — чтобы трубы жили дольше!

Инфо

Маты прошивные CUTWOOL®MР изготавливаются из минеральной базальтовой ваты на синтетическом связующем с прошивкой ковра стеклоровингом, в обкладке стеклотканью сдвух сторон мата, согласно ТУ 5762-002-89646568-2013 . Маркировка: CUTWOOL®МP2 М50-2400.100.1000, ТУ 5762-002-89646568-2013, где: МP – условное обозначение матов прошивных; 2 — обкладка стеклотканью с двух сторон; М50 – марка изделия; 2400 – длина мата (мм); 100 – толщина мата (мм); 1000 – ширина мата (мм). Технические характеристики: Длина (мм) 2400 Ширина (мм) 1000 Толщина (мм) от 50 до 120; Плотность, кг/м3 от 30 до 100; Сжимаемость, % не более 20 Влажность,% не более 0,5 Теплопроводность, Вт/мК 0,033 Группа горючести НГ Температура применения* от -180 до +600; * стандартная температура применения +4000С, более по спецзаказу.

Преимущества прошивных матов из минеральной ваты

Они отличаются низким дымообразованием, а также эффективно препятствуют распространению огня, предоставляя на спасение персонала и оборудования дополнительное время.

Отличная звукоизоляция. Прошивные маты гарантируют прекрасную шумоизоляцию как жилых помещений, так и промышленных цехов.
Способность выдерживать высокие температуры. Минераловатные прошивные маты – это материал, способный выдерживать нагрузку до 700°С! А некоторые виды материала, к примеру, имеющие комбинированный состав, с добавлением муллитокремнезема, работают при температурах до 1100°С!
Химическая стойкость.
Маты минераловатные прошивные не боятся воздействий таких органических веществ, как масла, щелочи, растворители.
Низкое водопоглощение. Важная способность прошивных минераловатных матов – сопротивляться влиянию влаги.

Теплоизоляционные изделия зао «изорок». часть 2

Для компенсации температурных деформаций может быть применена зиговка элементов покрытия или другие конструктивные решения. 4.3.14. Конструкция защитного покрытия вертикального аппарата приведена на рис. 47 и 48. Крепление защитного покрытия вертикальных аппаратов так же осуществляется самонарезающими винтами 4х12 с антикоррозионным покрытием или заклепками.

Внимание

Шаг установки винтов (заклепок): по вертикали 150 — 200 мм, по горизонтали — не более 300 мм. 4.3.15. В защитном покрытии аппарата по высоте должны быть предусмотрены температурные швы, в которых элементы защитного покрытия опираются на разгружающие устройства или скобы навесные (рис.79) и не крепятся по горизонтали (окружности). Скобы навесные могут устанавливаться на листы покрытия предыдущего ряда.

По высоте аппарата устанавливаются разгружающие устройства с шагом по высоте не более 3-4 метров.

403 forbidden

По плотности маты выпускаются марки 100. 2.3. Предельная температура применения определяется температуростойкостью минеральной ваты и обкладочных материалов. Предельная температура применения матов в зависимости от вида обкладочного материала приведена в таблице 2.1. Таблица 2.1. Температура применения матов прошивных.

Наименование обкладочного материала Без обкладочного материала или с обкладкой стеклотканью с одной стороны (устанавливать тканью наружу) 600-700(см.п.1.1.) Ткань, сетка, холст из стекловолокна (с обкладочным материалом, пришитым с двух сторон) 450 2.4. Маты прошивные минераловатные марки 100 с обкладками и без относятся к группе негорючих материалов (НГ) по ГОСТ 30244. 2.5. Номинальные размеры матов с указанием предельных отклонений приведены в таблице 2.2. Таблица 2.2.
Допустимый перепад температур (to — tк) Температура воздуха, t0 , °С Относительная влажность воздуха, φ, % 50 60 70 80 90 Расчетный перепад, (to — tк) °С 10 9,8 7,3 5,1 3,1 1,5 12 9,9 7,3 5,1 3,1 1,5 14 10,1 7,4 5,2 3,2 1,5 16 10,2 7,6 5,3 3,3 1,5 18 10,4 7,7 5,4 3,3 1,5 20 10,5 7,8 5,4 3,4 1,5 22 10,7 7,9 5,5 3,4 1,5 24 10,9 8,0 5,6 3,5 1,6 26 11,0 8,2 5,7 3,5 1,6 28 11,2 8,3 5,8 3,6 1,6 30 11,4 8,4 5,9 3,6 1,6 5.3.4. Коэффициент теплоотдачи, (αн), следует принимать в соответствии с приложением 2.1. 5.3.5. При проектировании следует принимать толщину тепловой изоляции в конструкции, кратную 10 мм с учетом действующей номенклатуры матов прошивных минераловатных производства ЗАО «ИЗОРОК», при этом округлять следует только в большую сторону.
5.3.6.
Разгружающие устройства устанавливаются так же у верхнего и нижнего днищ аппаратов. Для придания конструкции защитного покрытия жесткости элементы покрытия могут быть прозигованы. 4.4. Тепловая изоляция газоходов и воздуховодов прямоугольного сечения. 4.4.1. Маты теплоизоляционные прошивные рекомендуется применять для изоляции газоходов тепловых электростанций, объектов черной и цветной металлургии и др. и воздуховодов прямоугольного сечения. Вариант конструкции тепловой изоляции газохода прямоугольного сечения приведен на рис. 49. Крепление теплоизоляционного слоя предусмотрено с помощью штырей (приварных, вставных) и бандажей. На углах тепловой изоляции газоходов прямоугольного сечения под бандажи или заменяющие их проволочные кольца устанавливают металлические подкладки из материала покрытия.

Теплоизоляция трубопроводов матами прошивными

Температурные режимы водяных тепловых сетей, ºС 95-70 150-70 180-70 Трубопровод Расчетная температура теплоносителя, ™ ºС Подающий 65 90 110 Обратный 50 50 50 б) расчетную температуру наружной среды, toпри глубине заложения до верха канала 0,7 м и менее: — при круглогодичной работе тепловой сети — среднегодовую температуру наружного воздуха; — при работе только в отопительный период — среднюю за отопительный период; в) при глубине заложения верха канала более 0,7 м — среднюю за год температуру грунта на глубине заложения оси трубопроводов. 5.4.3. Рекомендуемая толщина изоляции из матов теплоизоляционных прошивных минераловатных марки 100, отвечающая нормам плотности теплового потока для трубопроводов тепловых сетей двухтрубной подземной канальной прокладки, расположенных в Европейском регионе России, приведена в таблице 5.4.2.

Теплоизоляция трубопроводов прошивными матами

Расчетная толщина тепловой изоляции из матов прошивных минераловатных производства ЗАО «ИЗОРОК» при температуре воздуха в помещении 20ºС и относительной влажности 60, 70 и 80 % приведена в таблице 5.3.2. 5.3.7. При температуре и влажности воздуха в помещении, отличающихся от указанных, толщину изоляции следует определять по формулам (6) или (7), так как с повышением относительной влажности воздуха при отсутствии вентиляции толщина изоляции значительно возрастает. Таблица 5.3.2. Рекомендуемая толщина тепловой изоляции из матов прошивных минераловатных, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов и оборудования, расположенных в помещении.

Наружный диаметр, мм Относительная влажность окружающего воздуха.

процесс установки тепловой изоляции трубо-проводов

Неважно от того, подготавливается ли высотка или маленькой дом из дерева, если в нем имеются коммуникации, их нужно согласно правилам поставить и установить.

Тогда как с работающими от электричества, телефонными и остальными проводами больших проблем не появляется, то погрешности в процессе установки трубо-проводов отопления, снабжения воды и канализации приводят к не самым приятным последствиям.

Погрешности при установке самого трубопровода могут оказаться причиной протеканий в стыковочных местах и убираются очень просто. Но вот погрешности при установке тепловой изоляции трубо-проводов приводят к промерзанию труб, и как правило их разрыву в самых не подходящих местах. Итак, первое и самое определенное преимущество, которое получает владелец правильно организовавший процесс установки тепловой изоляции трубо-проводов - отсутствие стрессовых обстоятельств, связанных с авариями в работе трубопровода.

Плюс ко всему тепловая изоляция делает такие функции:

мешает действию агрессивной окружающей среды;
сводит до минимума теплообмен с внешней средой, уменьшая потери тепла;
поддержует трудоспособность системы.

Материалы, используемые при установке тепловой изоляции трубо-проводов.

теплоизоляционные материалы трубо-проводов

Осознав надобность тепловой изоляции, владелец приватизированого дома (кирпичного, сруба, из пенобетонных блоков и т.д.) приступает к подбору материалов, из которых будет выполнен процесс установки.

Давайте же детально, насколько дает возможность объем публикации, обсудим все виды материалов для теплоизоляции и специфики их монтажного процесса.

Теплоизоляторы из о стеклоткани.

Очень популярны среди установщиков. Очень легкий, негорючий материал, не подвергается гниению, в народе еще знаменит под наименованиями «вата на основе стекловолокна», «минвата». Может поставляться в качестве рулонов либо в качестве прессованных плит. Ввиду собственной волокнистой структуры прекрасно поглощает влагу. При установке необходимо взять во внимание эту специфика и утеплённые трубы следует покрывать влагоотталкивающим материалом (рулонный кровельный материал, полиэтилен, стекловолокно).

Вата на основе стекловолокна не подходит для утепления подземных трубо-проводов. Плюс ко всему, при ее монтаже необходимо взять во внимание показатель уплотнения (теплоизоляторы из о стеклоткани с каким то периодом утрамбовываются).

Базальтовая минвата.

Из себя представляют плиты и цилиндры отформованные и особенным . Очень прочные, они, как и вата на основе стекловолокна, негорючи, долговечные, в то же время влагу не впитывают и замечательно подходят для установки как подземных так и надземных коммуникаций.

Большинство производителей в виде добавочной влаго- и тепловой изоляции применяют алюминиевую фольгу.

Ввиду достаточно большой цены, базальтовые уплотнители не пользуются подобной известностью, как вата на основе стекловолокна, однако при их помощи комфортно делать процесс установки тепловой изоляции трубо-проводов в проблемных местах (тройники, расширители и так дальше).

Установочные работы с использованием базальтовых форм не просят больших способностей и выполняются без посторонней помощи.

Пенополистирол (пенополистерол).

Только представьте трубу которая сделана из пенополистирола и распиленную надвое, при этом любая половина получившейся трубы оборудована пазом и шипом для хорошей надежности стыки и Вы получите полнейшее представление о данных, так называемых, «скорлупках».

Беря во внимание свойства пенополистирола, необходимо заявить, что подобное утепление хорошо подходит для теплоизоляции как наземных, так и подземных трубо-проводов.

Для установки такой тепловой изоляции очень просто объединить две половины скорлупы в одну, и связать их между собой применяя особый клей или обычный скотч. Квалифицированные установщики предлагают немножко на 10-15 см убрать половинки трубы друг относительно друга. Это даст так называемый «перехлест». Для обхода непростых участков (повороты, расширители, тройники) применяются особый фигурные скорлупы.

Пенополиуритан.

Монтажные работы

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод , объем )	Документация
Подготовительные работы	Проверить: Наличие документа о качестве; Качество материалов, изделий; Обработку поверхностей трубопроводов под изоляцию.	Визуальный, измерительный, выборочно, не менее 5% изделий	Паспорта (сертификаты), акт приемки, акт испытания, общий журнал работ
Изоляция трубопроводов	Контролировать: Качество противокоррозионной изоляции; Качество теплоизоляции; Крепление основного теплоизоляционного слоя бандажами или сетками; Качество покровного слоя.	Визуальный, измерительный	Журнал работ, акт освидетельствования скрытых работ
Приемка выполненных работ	Проверить: Качество выполнения изоляции; Соответствие материалов требованиям проекта, стандартов.	Визуальный, измерительный	Акт приемки выполненных работ
Контрольно-измерительный инструмент: линейка металлическая, щуп.
Операционный контроль осуществляют: мастер (прораб). Приемочный контроль осуществляют: работники службы качества, мастер (прораб), лаборант, представители технадзора заказчика.

Технические требования

СНиП 3.04.01-87 пп. 2.32, 2.34, 2.35, табл. 7

Допускаемые отклонения:

При устройстве теплоизоляции из жестких изделий, укладываемых насухо, необходимо обеспечивать:

Зазор между изделиями и изолируемой поверхностью не более 2 мм;

Ширину швов между изделиями не более 2 мм;

Крепление изделий - по проекту.

При устройстве теплоизоляции с применением мягких и полужестких волокнистых изделий необходимо обеспечивать:

Коэффициент уплотнения:

для полужестких изделий - не более 1,2; для мягких - не более 1,5;

Плотное прилегание изделий к изолируемой поверхности и между собой;

Перекрытие продольных и поперечных швов при изоляции в несколько слоев;

Установку на горизонтальных трубопроводах креплений от провисания теплоизоляции.

При устройстве покровных оболочек теплоизоляции необходимо обеспечить:

Плотное прилегание оболочек к теплоизоляции;

Надежное крепление при помощи крепежных изделий;

Тщательное уплотнение стыков гибких оболочек.

При устройстве антикоррозионного покрытия металлических труб необходимо проверять сплошность, сцепление с защищенной поверхностью, толщину.

Не допускаются:

Механические повреждения;

Провисание слоев;

Неплотное прилегание к основанию.

Требования к качеству применяемых материалов

ГОСТ 10296-79*. Изол. Технические условия.

ГОСТ 23307-78*. Маты теплоизоляционные из минеральной ваты вертикально слоистые. Технические условия.

ГОСТ 16381-77*. Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования.

ГОСТ 23208-83. Цилиндры и полуцилиндры теплоизоляционные из минеральной ваты на синтетическом связующем.

Изол должен быть гибким. При изгибании полоски изола марки И-БД при температуре минус 15 «С, марки И-ПД при температуре минус 20 «С на стержне диаметром 10 мм на полоске изола не должно появляться трещин. Изол должен быть температуроустойчивым. При нагревании в вертикальном положении в течение 2 часов при температуре 150 °С не должно наблюдаться увеличение длины и появление вздутий. Полотно изола должно быть намотано на жесткий сердечник диаметром не менее 60 мм, изготовленный из материала, обеспечивающий сохранность изола при его транспортировании и хранении. Длина сердечника должна быть равна ширине полотна или меньше ее не более чем на 10 мм. Торцы рулона изола, а также края полотен в стыке рулона должны быть ровно обрезаны. Полотно изола не должно иметь дыр, разрывов, складок, надрывов кромок, а также не переработанных частиц резины и посторонних включений. Нижняя поверхность полотна изола (внутренняя в рулоне) должна быть покрыта сплошным слоем пылевидной посыпки. Полотно изола не должно быть слипшимся.

Теплоизоляционные материалы и изделия должны удовлетворять следующим общим техническим требованиям:

Обладать теплопроводностью не более 0,175 Вт/(м К) при 25 «С;

Иметь плотность (объемную массу) не более 600 кг/м 3 ;

Обладать стабильными физико-механическими итеплотехническими свойствами;

Не выделять токсические вещества и пыль в количествах, превышающих предельно допустимые концентрации.

Для тепловой изоляции оборудования и трубопроводов с температурой изолируемой поверхности свыше 100 °С должны применяться неорганические материалы.

Пенодиатомитовые и диатомитовые теплоизоляционные изделия должны иметь правильную геометрическую форму. Допускаемые отклонения от перпендикулярности граней и ребер не должны превышать 3 мм. В изделиях не допускаются дефекты внешнего вида:

Пустоты и включения шириной и глубиной более 10 мм;

Отбитости и притупленности углов и ребер глубиной более 12 мм и
длиной более 25 мм;

Сквозные трещины длиной свыше 30 мм; изделия с трещинами свыше
30 мм считаются половняком.

Указания по производству работ

СНиП 3.04.01-87 пп. 1.3, 2.1, 2.8-2.9, 2.32, 2.33,

СНиП 3.05.03-85 пп. 6.1, 6.2

Теплоизоляционные работы могут начинаться только после оформления акта (разрешения), подписанного заказчиком и представителями монтажной организации и организации, выполняющей теплоизоляционные работы.

Изоляционные работы допускается выполнять при положительных температурах (до 60 °С) и отрицательных (до -30 °С).

Поверхности трубопроводов перед изоляцией должны быть очищены от ржавчины, а подлежащие антикоррозионной защите обработаны в соответствии с требованиями проекта. Теплоизоляционные работы на трубопроводах должны начинаться только после их постоянного закрепления. Изоляцию трубопроводов, расположенных в непроходных каналах и лотках, необходимо выполнять до их прокладки.

При температуре теплоносителя до 140 °С для зашиты наружной поверхности труб тепловых сетей от коррозии применяется покрытие из изола в два слоя на мастике изол. Общая толщина покрытия 5-6 мм. Для воздушной теплосети с температурой теплоносителя до 140 «С для защиты поверхности труб от коррозии применяются покрытия комбинированные краской БТ-177 по грунтовке ГФ-020. Общая толщина покрытия 0,15- 0,20 мм.

Для проверки качества работ по наклейке противокоррозионной защиты делают надрез до металла на участке размером 200 х 200 х 200. Качество считается удовлетворительным, если изоляция отделяется от трубы с некоторым усилием. Такой проверке на отрыв подвергается 5% труб.

Закрепление теплоизоляции на трубопроводах следует производить бандажами. Для зашиты основного слоя теплоизоляции от увлажнения, механических повреждений необходимо применять покровные оболочки из жестких или гибких (неметаллических) материалов.

Монтаж теплоизоляционных изделий необходимо начинать от фланцевых соединений и фасонных частей и проводить в направлении, противоположном уклону.

При промежуточной проверке осматривают поверхности, подготовленные под тепловую изоляцию, при многослойной теплоизоляции проверяют каждый слой до нанесения следующего. При окончательной проверке теплоизоляции определяют равномерность толщины изоляции по всей длине прямого и обратного трубопровода.

Толщину изоляции проверяют щупом. Особенно внимательно нужно следить за дозировкой цемента и асбеста при защите изоляции асбесто-цементным раствором. Избыток цемента в асбоцементной массе приводит после ее затвердения и нагрева к растрескиванию.
