Как подключить пожарную сигнализацию схема. Схемы подключения пожарных извещателей

02.05.2020

При монтаже мы применяем определённую схему подключения пожарных датчиков. В данной статье как раз пойдёт речь об этом. Различные схемы подключения имеют пожарные датчики. Стоит помнить при планировании схемы, что шлейф сигнализации ограничен по количеству подключения на него пожарных извещателей. О количестве подключаемых датчиков на один шлейф можно узнать из описания контрольного прибора. Ручные и дымовые пожарные извещатели содержат четыре вывода. 3 и 4 замкнуты на схеме. Такое исполнение даёт возможность контролировать пожарный ШС. Если конкретней, то подключив дымовой датчик с помощью 3 и 4 вывода на контрольном приборе будет формироваться сигнал "Неисправность" в случае снятия извещателя.

При подключении стоит помнить, что выводы пожарных датчиков имеют разную полярность. Вывод два - это часто плюс, а вывод три и четыре - минус, первый же вывод используют при подключении конечного или контрольного светодиода. Но зачастую он не используется.

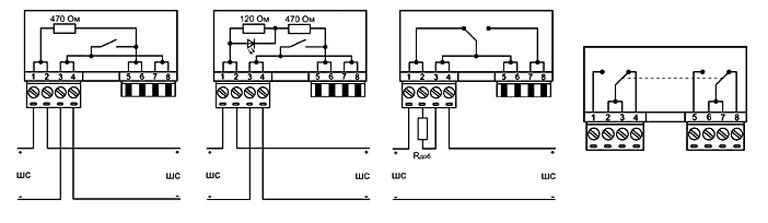

Если заглянуть в схему подключения, то можно увидеть три сопротивления, Rок, Rбал. и Rдоп. Номиналы резисторов можно прочесть в руководстве от контрольного прибора и обычно поставляется уже в комплекте с ним. Rбал. по своим функциям нужен для того же, для чего и Rдоп., применяется в дымовых датчиках и ручных. В комплект контрольного прибора обычно не входят. Покупаются отдельно.

При нормальной работе тепловые датчики обычно коротко замкнуты, стало быть наше сопротивление Rбал в схеме не участвует до тех пор, пока не произойдёт сработка. Только после этого к цепи прибавится наше сопротивление. Это нужно для того, чтобы создавать сигнал "Тревога" после сработки одного или двух датчиков. Когда мы применяем подключение при котором сигнал "Тревога" формируется от двух датчиков, то при сработке одного на контрольный прибор поступает сигнал "Внимание". Данные подключения применяются как для дымовых, так и для тепловых датчиков.

Подключая дымовые датчики и используя в схеме Rдоп, "Тревога" будет посылаться на контрольный прибор только после срабатывания двух датчиков. Когда сработает первый датчик, на контрольном приборе будет сигнал "Внимание".

Если в схеме не применять резистор Rдоп, сигнал "Тревога" будет отправлен на контрольный прибор сразу, как только сработает датчик.

Ручные же извещатели подключаются только в одном режиме, то есть чтобы при сработке одного устройства в системе сразу появлялся сигнал "Тревога". Это нужно для немедленного оповещения о возникновении пожара.

Система пожарной сигнализации является необходимым условием для сооружения некоторых объектов. В первую очередь, это касается зданий, где хранятся взрывоопасные вещества. К этому числу относятся здания здравоохранительной, общеобразовательной, производственной отраслей.

Безопасность любого помещения зависит от правильной установки пожарной сигнализации. Неправильно выполненные монтажные работы не только не защитят сооружение во время пожара, но и способствуют выписке штрафов.

Устройство сигнализации

Основная функция системы пожарной сигнализации – определение возгорания в помещение при помощи установленных систем датчиков. Современные производители предлагаю использовать в системах пожарной сигнализации такие датчики:

оптические;
дымовые;
тепловые.

Оптические датчики способны улавливать инфракрасное или ультрафиолетовое излечение, которые выделяются в процессе горения. Дымовые датчики реагируют на возникновение повышенной задымленности, а тепловые – на резкое повышение температуры. Часто для надежности системы комбинируют устройства разных видов.

Все датчики можно разделить на проводные и беспроводные. Все они соединены с центральным пультом, который и принимает соответствующие сигналы с датчиков. После обработки информации, определяется место возгорания, включается сигнал управления, который запускает систему оповещения и тушения огня.

Данная система достаточно сложна, поэтому монтаж пожарной сигнализации можно проводить при наличии проектной документации, которая учитывает назначение объекта.

Проектирование, подключение и обслуживание сигнализации разрешено проводить только тем компания, которые имеют сертификаты и лицензии на проведения данных работ.

При изготовлении проектной документации разрабатывают техническое задание. Его в дальнейшем используют для изготовления схемы расположения кабелей и приборов.

Нормы и правила монтажа

Перечень всех норм и правил, которые описывают особенности монтажа, достаточно большой. Но следует упомянуть основные.

Ознакомиться с полным перечнем правил вы сможете в ГОСТе и СНИПе. К тому же следует обратить внимание на Федеральные законы, на которых базируется проектная документация. Также необходимо соблюдать требования Норм пожарной безопасности.

Если требования к установке не будут выполнены, необходимо провести демонтаж установленного оборудования и выполнить все работы в соответствии с нормами. Демонтаж в таком случае проводиться за счет компании-исполнителя.

Установка пожарной сигнализации должна быть проведена с учетом всех требований:

полностью соответствовать проектной документации и специфике помещения;
качественное выполнение работ.

В охраняемом здании все помещения целесообразно разделить на несколько зон контроля, в каждой из которых устанавливают определенное количество датчиков.

Нормы электросети

Сети электропитания и связи также уделяют особое внимание. Ведь они должны проявлять устойчивость к огню. При повышении температуры в помещении их изоляция должна быть сохранена.

Проводка связи и питания обязательно должны быть проложены в разных каналах. В местах их пересечения с электромагистралью, они должны быть оснащены дополнительной надежной изоляцией.

Центральный пульт управления должен быть размещен в определенной комнате. Допуск к ней должен быть ограничен обслуживающим персоналом. Существует несколько видов пультов управления. Каждый из них можно использовать в определенных условиях. Соответственно сборка каждого устройства индивидуальна.

При выборе , выбирают проводник с большим сечением, чем для осветительных приборов.

Установка

Действующее законодательство не запрещает проводить монтаж систем пожарной сигнализации самостоятельно. Все работы должны быть проведены в соответствии с определенными правилами, которые прописывают в проектной документации.

Но специалисты рекомендуют проводить установку системы профессионалами. Самостоятельно, с навыками в работе с такими системами можно собрать систему для дома. Сложные конструкции должны выполняться только специалистами, которые дают гарантию на исправность конструкции целом.

Подключение датчиков специалисты выполняют в соответствии с подготовленными ранее схемами и инструкциями к приборам.

Пример установки пенного или водяного устройства пожаротушения. Их используют в библиотеках, магазинах, больницах, гостиницах и т.д. Расход воды в такой системе должен быть не менее 10 л/с. Подача воды при пожаре должна быть минимум 30 минут, а расстояние между оросителями должно составлять не более 4м.

Установку пожарной сигнализации нужно проводить при температуре около +200, влажности около 60%, при наличии приточной вытяжной вентиляции.

После монтажа конструкции, необходимо провести проверочные работы.

Стоимость выполнения работ по установке сигнализации напрямую зависит от площади защищаемого помещения, а соответственно и используемого количества оборудования.

Окончание работы

После выполнения монтажа системы пожарной сигнализации компанией-исполнителем с заказчиком нужно составить свод исполнительной документации. Обязательно необходимо подготовить такие документы:

журнал и исполнительные схемы;
акты ведомостей и испытаний, освидетельствования скрытых работ;
паспорта качества используемых материалов, их сертификаты;
рабочие чертежи.

Полный перечень всех необходимых документов можно узнать на сайте МЧС.

Как отключить систему пожарной сигнализации

Ну вот, подключение выполнено в соответствии со всеми правилами. Порядок выполнения работ был соблюден. Но во время эксплуатации пожарная система может беспричинно срабатывать. В это время необходимо точно убедиться, что возгорания нет, после чего устройство нужно отключить. Как подключить системы мы разобрались, но как выключить? Ведь зачастую издается неприятный специфический звук. Для отключения сигнализации необходимо:

определить причину, по которой сработала сигнализация. Может быть в доме по каком то причинам произошло скопление дыма или возникло небольшое возгорание. В таком случае помещение необходимо хорошо проветрить;
если причины не наблюдается, то необходимо выключить устройство. Простую сигнализацию достаточно просто отключить, выключив источник питания из датчиков. Сложное предполагает отключение системы из комнат с центральным пультом управления. В таком случае понадобиться ввод определенного кода;
радикальным методом устранения неприятного звука является перекусывание проводов. Но помните, для восстановления работоспособности этой сигнализации, в таком случае необходимо будет проводить целый ряд последовательных работ.

Пожарная безопасность стоит на первом месте в любом доме или квартире. На сегодняшний день, когда практически все приборы работают от электроэнергии, случайное возгорание проводки, достаточно распространенное явление. Конечно, предупредить возгорание пожарная сигнализация не может, но дать сигнал соответствующим службам это как раз в ее компетенции. Прежде чем вы отправитесь в магазин, давайте рассмотрим, какие виды пожарных сигнализаций бывают, и как поступить, если катастрофически не хватает средств на ее приобретение?

К приобретению пожарной сигнализации необходимо отнестись очень ответственно. Помните, что от этого зависит сохранность вашего имущества в случае возгорания. Каждая модель имеет свои достоинства и недостатки, поэтому разобраться в их характеристиках просто необходимо.

Принцип работы всех пожарных сигнализаций держится на датчиках двух видов:

дымовой датчик;
датчик тепла.

В зависимости от типа питания все системы могут работать:

от автономного источника энергии;
от удаленного контролирующего прибора или цепи.

В зависимости от своей структуры, пожарные системы могут быть:

Преимущества и недостатки

В зависимости от того, какие требования вы предъявляете пожарной сигнализации, будет зависеть выбор ее модели. Каждое изделие имеет свои преимущества и недостатки в той или иной ситуации, поэтому вам придется ориентироваться на свое жилье.

Пороговые системы радиальные

Системы этого класса считаются самыми бюджетными, но вот их установка дорогого стоит. Если вы имеете специальные навыки и образование, то это вполне можно сделать своими руками и потом зарегистрировать систему в специальных службах. Если таких знаний нет, то придется раскошелиться, чтобы пригласить для установки этой сигнализации специалистов.

Но это не единственный недостаток. Самый первый минус, с которым сталкивается большинство потребителей - это ложные сигналы. Чтобы этого избежать приходится дублировать датчики, что приводит к увеличению затрат.

Следующим минусом такой системы можно назвать определенный порог срабатывания, при этом исправность системы практически нельзя контролировать программными способами. Если эти неисправности сами не проявили себя в нужный момент, то обнаружить их можно только при ручной проверке.

Модульные пороговые системы

Системы этого класса более усовершенствованные. Любую поломку можно отследить по компьютеру, что позволит сразу принять меры и ликвидировать неполадки.

К недостаткам можно отнести высокую стоимость установки и проблемы порогового сигнала, которые характерны для первого вида пожарных сигнализаций.

Адресные опросные и аналоговые системы

Системы этого класса имеют абсолютно другой принцип работы. Отличия заключаются в том, что все датчики собираются в один общий модуль, это позволяет качественнее проверять работу системы. Сравните, легче отправить один сигнал на все датчики одновременно, или делать это с каждым элементом поочередно.

Но и такая система имеет свои недостатки. Сигнал тревоги в такой конструкции принимается с небольшим опозданием, а при пожаре нельзя терять и секунды.

Адресно-аналоговая конструкция отличается от адресно-опросной системы количеством датчиков. В ее случае их может быть около 200 штук. Это позволяет оценить окружающую ситуацию и передать данные на контрольный пункт, который, в свою очередь, выявляет пожарную угрозу и передает соответствующий сигнал. Неисправность любого датчика тоже определяется по этому принципу, при этом система будет полностью работоспособна.

Комбинированные охранно-пожарные системы

Системы этого класса считаются самыми дорогими устройствами, позволяющие предупредить о пожарной ситуации. Но такие затраты полностью оправданы, так как такая конструкция имеет более широкие возможности для решения проблем.

Обслуживание и монтаж таких систем тоже дополнительные затраты, но вы получаете возможность подключения к кабелю пожарной безопасности до 1000 датчиков, что позволяет оправдать рентабельность устройства.

На основе представленных данных можно сделать вывод, что независимо от стоимости устройства его монтаж может обойтись вам в разы дороже. Поэтому рассчитывайте свои финансовые возможности при выборе пожарной системы.

Как происходит подключение пожарной сигнализации своими руками можно посмотреть на представленном видео.

Пожарная сигнализация своими руками

Если вы решили оборудовать свой дом или квартиру пожарной сигнализацией, то правильным решением будет ее приобретение. Но что делать, если ваши финансовые возможности не позволяют купить ее, особенно когда услуга подключения стоит недешево. Единственным выходом из сложившейся ситуации будет изготовление пожарной сигнализации своими руками.

По закону, вы можете самостоятельно сконструировать себе такое устройство, но оно не будет взаимодействовать с МЧС или полицией. Сигнал тревоги будет поступать на ваш телефон, а вы уже сможете передать соответствующее сообщение в пожарные службы.

Датчики

Начнем с датчиков. Они являются ключевым узлом пожарной системы, определяя ее надежность и эффективность. Для их соединения рекомендуется использовать сигнальные двух- и многожильные кабеля в круглой обмотке. Обычно их прокладывают вдоль стен таким образом, чтобы не испортить внешнего вида помещения. Как вариант, их можно скрыть под декоративную обшивку.

В первую очередь обратите внимание на герконовый датчик. Для оборудования квартиры пожарной сигнализацией подойдут герконовые «колпачки», которые все наверняка видели. Для кухни рекомендуют использовать чипованный датчик, реагирующий на тепло и задымление. Если в помещение вы храните ценные вещи или бумаги, то в их непосредственной близости необходимо установить полнофункциональные датчики, с детекторами движения.

Для оборудования частного дома рекомендуется брать датчики с детекторами движения со встроенным СПУ, установленным на фонарь. Кроме отпугивания непрошеных гостей, вы и сами никогда не оступитесь на неровной поверхности вечером, так как СПУ обеспечит вас еще и освещением.

Большинство датчиков комплектуется светодиодом, что очень удобно. Вам не придется проверять каждый элемент тестером при неполадках системы. Поврежденный датчик, или пришедший в негодность, не будет светиться. Неисправность может обозначаться как свечением датчика, так и его погасанием. Все зависит от выбранной модели.

Размещение

Для размещения датчиков пожарной сигнализации разработаны специальные нормы, которые считаются достаточно либеральными. Взгляните на рисунок ниже, это удобно при конкретной конфигурации пожарной системы, а на самом деле, все гораздо серьезнее.

При размещении их на стене помните, что расстояние от них до потолка не должно быть меньше 0,2 м. Если это правило проигнорировать, то датчик оказывается в дымовом кармане, и реагирует, в итоге, у вас получается ложный вызов.

Если потолок имеет балки, то датчики необходимо устанавливать на их нижнем ребре, а не на боковых частях или в межбалочном пространстве. Это тоже поможет избежать ложных сигналов.

К сожалению, датчик не может контролировать всю полусферу, к тому же его чувствительность будет зависеть от расстояния, между устройством и источником пожара.

Высота потолка влияет на контролируемую площадь датчика, что можно проследить, по представленным данным.

Дымовой датчик:

При расстоянии от пола до потолка 3,5 м контролируемая площадь составляет 85 кв. м.;
от 3,5-6 м – датчик контролирует до 70 кв. м.;
от 6-10 м – до 65 кв. м.;
от 10 м – до 55 кв. м.

Датчик тепла:

Подключение

Для подключения датчиков необходимо воспользоваться инструкцией к ним. Резистор всегда заканчивает луч шлейфа. Его величина всегда указана в инструкциях, но по умолчанию его значение равно 470 Ом, хотя в некоторых случаях могут понадобиться резисторы в 680 Ом или 910 Ом. Разберем несколько примеров.

В первом случае необходимо подключить пятиклеммные датчики ИП-212, которые хорошо зарекомендовали себя в двухпроводном шлейфе. Это можно сделать, ориентируясь на предложенную схему.

Во втором случае необходимо подключить обычные датчики с одно клеммной колодкой. В этом случае провода должны входить и выходить зеркально предыдущей схеме.

В третьем случае необходимо подключить датчики с двумя клеммниками. Для шлейфа предназначена левая колодка. А правая колодка предназначена для автономного включения СПУ. Чтобы разобраться со способом подключения можно воспользоваться схемой.

Как отключить пожарную сигнализацию

В некоторых случаях пожарная сигнализация может сработать ложно. Чтобы не пугать соседей устрашающими звуками необходимо разобраться, как выключить устройство.

Во-первых, необходимо найти причину, по которой сработала сигнализация. Если на это есть основания, может быть излишняя задымленность помещения, то его необходимо срочно проветрить.
Во-вторых, если сигнализация сработала без веских на то причин, то вам ее нужно просто отключить. Если у вас простая конструкция, то будет достаточно вынуть источник питания из датчиков. Если устройство более модернизированное, то придется подойти к пульту управления и ввести соответствующий код.

В качестве заключения можно сказать, что установка пожарной сигнализации может решить проблему сохранения вашего имущества. Главное, правильно подобрать модель, согласно своим требованиям. Если система случайно сработала и застала вас врасплох, а вы не знаете, как ее отключить, можно воспользоваться радикальным способом, перекусить провода к самой сигнализации. Конечно, это не лучшее решение, так как вам придется приложить немалые усилия для ее восстановления, но решить задачу это помогает.

Алексей

Борьба с очагами возгорания наиболее эффективна на начальном этапе. Но как распознать их до того, как пламя охватит большие площади? Ранее с этой целью в каждом населенном пункте устанавливались пожарные башни с которых круглосуточно велось наблюдение.

При появлении первого признака возгорания – дыма, дежурным нарядам подавался сигнал. Но эффективность такого способа обнаружения была очень мала. Сегодня существуют специальные системы, с успехом заменившие человека. Монтаж датчиков сигнализации возможен в каждом помещении и даже на открытых площадках.

Они фиксируют появление малейших проявлений возгорания и передают сигнал на пульт. Но для того, чтобы сигнализация работала без сбоев необходимо ее глаза (извещатели) устанавливать в соответствии с существующими нормативами.

Что включает в себя пожарная сигнализация?

Это комплекс устройств, обнаруживающих признаки пожара и информирующих людей о месте их появления.

В состав системы входят:

Пожарные извещатели
Приемная аппаратура
Свето-звуковые приборы
Линии связи
Источники питания

В-третьих, способ прокладки. При выборе проводной системы для квартиры важный фактор – эстетика помещения. Чаще всего выбирают скрытый способ прокладки, а это еще 10% к общей стоимости.

В-четвертых, и аналоговая также отличаются по цене. Хотя, как способ удешевления первого вида сигнализации возможно использовать комбинированную модель.

В-пятых, интеграция с другими охранными системами добавит еще 10%.

Как видите факторов, от которых зависит цена более чем достаточно. Возможно монтаж выполненный самостоятельно позволит сэкономить определенную сумму, но он должен быть выполнен с учетом всех нормативных требований.

Не все могут позволить себе установку пожарной сигнализации с выводом на пульт. Большинство предпочитает производить монтаж самостоятельно. В данном случае следует определиться какие помещения будут оснащаться датчиками. Например, газовые извещатели устанавливаются на кухне или в котельной, дымовые в жилых комнатах.

Далее выберите, где будут установлены датчики и другое оборудование и как будут прокладываться провода. И можете приступать непосредственно к монтажу. Подключение датчика сигнализации должно производиться при выключенном питании, не торопясь, аккуратно. Выполнив монтаж необходимо проверить работу всех извещателей и системы в целом.

Внимательно изучив всю информацию по установке системы пожарной сигнализации можно выполнить ее самостоятельно. Это позволит сэкономить средства, но…

Стоит ли? Ведь малейшая ошибка в монтаже может привести к плачевным последствиям.

Пожарная сигнализация является сложной системой, которая помогает обнаружить источник возникновения огня. Кроме того, в ней предусматривается система речевого оповещения, дымоудаления и другие важные функции. Общие моменты работы такого оборудования представляют многие, однако не все из них понимают, каким образом происходит оповещение о нарушениях. Из-за этого могут возникнуть сомнения по поводу того, а стоит ли вообще устанавливать эту систему, так как может показаться, что оно не очень надежно. Для этого мы более подробно рассмотрим принцип, по которому работает пожарная сигнализация.

Принцип работы оповещения

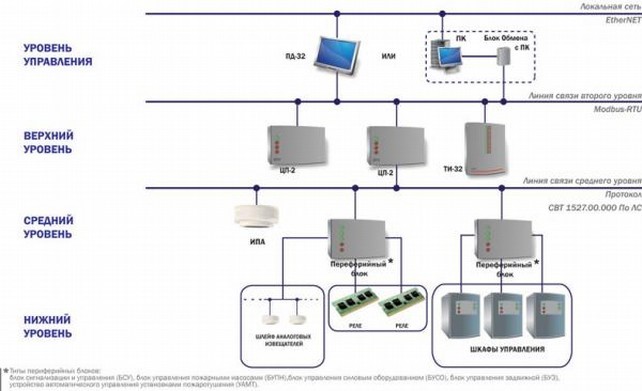

Вначале напомним, из чего состоит пожарная сигнализация:

сенсорные устройства, то есть извещатели и датчики;
оборудование, отвечающее за сбор и обработку информации с сенсорных устройств, датчиков;
оборудование централизованного управления, например, центральный компьютер.

Периферийные устройства (обладают самостоятельным конструктивным исполнением и подключаются к контрольной панели):

принтер сообщений: печать служебных и тревожных сообщений системы;
пульт управления;
световой оповещатель;
звуковой оповещатель;
модуль, изолирующий короткое замыкание: используется для того, чтобы обеспечить работоспособность кольцевых шлейфов в том случае, если произошло короткое замыкание.

В общем принципе работы нет ничего сложного: через специальные датчики информация поддается программе обработки, а затем выводится в мониторинговый центр, отвечающий за безопасность. Здесь отдельное внимание стоит уделить самим датчикам, которые делятся на два вида.

Активные датчики. В них генерируется постоянный сигнал, принадлежащий охраняемой зоне. Если он изменяется, они начинают реагировать.
Пассивные датчики. Их действие основано на прямом изменении окружающей обстановки, что вызывается возгоранием.

Кроме того, датчики могут отличаться по механизму действия:

работа за счет инфракрасного механизма;
за счет магнитокрасного механизма;
за счет комбинированного механизма;
реагирование на разбитие стекла;
применение периметральных активных переключателей.

Алгоритм действий

После того, как датчики обнаружили источник возгорания, пожарная сигнализация начинает выполнять алгоритм действий. Если принципиальная схема сделана верно, то весь алгоритм сработает правильно.

Для того чтобы люди узнали о начале пожара, должна включиться система оповещения. Она может быть светозвуковой или обычной, то есть звуковой. Состав и тип оповещения определяется на этапе проектирования. Это зависит от площади здания, его высоты и так далее. Система оповещения обязательно включает в себя световые таблички с надписью «выход», которые помогают найти выход в задымленном пространстве.
Освобождение всех путей эвакуации людей. Это возможно при наличии системы контроля и управления доступом (СКУД). Пожарная сигнализация подает в нее сигнал и она, то есть СКУД, дает возможность находящимся в здании людям покинуть опасное место без препятствий.
Включение системы автоматического пожаротушения. Здесь возможны три варианта: водяное пожаротушение, водопенное, порошковое или газовое пожаротушение . Тип определяется по НБП, а также имуществом, которое находится на объекте. Для примера можно взять библиотеку. Представим, что тушение пожара в ней будет осуществляться пеной или водой. В таком случае убытки от этого будут такими же, как от самого пожара.
Включение системы дымоудаления. Это важно для того, чтобы люди не отравились вредными веществами, содержащимися в дыме от пожара. Также из системы приточной вентиляции должна прекратиться подача воздуха с улицы, так как он способствует раздуванию пламени. Все эти команды также подает автоматическая пожарная сигнализация.
Если в здании есть лифты, он должны опуститься до уровня первого этажа и заблокироваться, но перед этим должны открыться двери.
Отключение потребителей тока. Системы жизнеобеспечения переходят в аварийный режим. Сама система безопасности снабжается от ББП, то есть блоков бесперебойного питания.

Схема подключения сигнализации

Чтобы все эти моменты были выполнены качественно, важно правильно составить принципиальную схему подключения сигнализации . С помощью нее эксплуатация системы будет эффективной и безопасной.

Напомним, что принципиальная схема отличается двумя важными моментами:

показывает, как воспроизвести схему;
дает информацию о составе схемы и принципах функционирования, что также полезно при доработке или ремонте оборудования.

Обычно схеме подключения дается вместе с комплектом сигнализации. Нужно следить за соблюдением всех аспектов установки оборудования. Правильная схема и точное следование ей поможет быстро отреагировать на очаг возгорания и предпринять все необходимые действия, которые направлены на спасение людей.

Как видно, принцип, по которому осуществляется работа пожарной сигнализации, достаточно прост. Главное, чтобы все заложенные в ней действия были выполнены вовремя, так как речь идет о жизни. Это также является главной причиной, по которой нужно своевременно и внимательно устанавливать пожарную сигнализацию, которая служит на благо всем людям.
