Как сделать компрессор своими руками из автомобильного насоса, холодильника, бензопилы. Как сделать компрессор из холодильника для покраски Компрессор воздушный электрический самодельный

Автомобиля представляет устройство для механического сжатия газов, которое формирует давление воздуха на выходе, большее атмосферного по значению. Нагнетая воздух в камеры сгорания ДВС, компрессор увеличивает мощность двигателя за счет повышения КПД сгорания топлива. Топливная смесь при работающем нагнетателе содержит больше воздуха, в связи с чем легче поджигается и выделяет при сгорании больше энергии. В ходе исследований установлено, что двигатель прибавляет последнему 46% мощности и 30% крутящего момента – настолько важно это устройство!

Это устройство используется в качестве питания пневматических инструментов

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

  • Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
  • Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают . Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил 380 В.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Можно ли сделать самому?

Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу . Однако можно собрать для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.

Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?

Собираем компрессор своими руками

Главный элемент самодельного воздушного нагнетателя – двигательная установка. Рекомендуется использовать для холодильника. Он примечателен наличием пускового реле, предоставляющего возможность устанавливать и удерживать определенный уровень давления воздуха в ресивере. Если под рукой нет старого и ненужного холодильника, можно отыскать агрегат на свалке промышленных отходов или у знакомых. Предпочтение надо отдать холодильнику, изготовленному в СССР, так как для производства советского холодильного оборудования использовались мощные и надежные компрессоры.

Холодильный нагнетатель имеет в конструкции три трубки, одна из которых запаяна с одного конца. Остальные являются воздуховодами – одна впускает воздух, другая выпускает. При дальнейшей сборке агрегата важно понимать, в какую сторону циркулируют потоки воздуха. Для определения надо на короткое время включить компрессор в сеть и понаблюдать, в какую сторону происходит циркуляция. Рекомендуется отметить «вход» и «выход» разными цветами, чтобы не перепутать при сборке. Предотвратить произвольную смену направления воздуха поможет воздушный обратный клапан для компрессора.

Помимо сердца старого холодильника, для сборки автомобильного компрессора понадобятся:

  • Воздушный ресивер (хорошим вариантом является огнетушитель).
  • Манометр.
  • Фильтр грубой очистки топлива.
  • Влагоотделяющий фильтр.
  • Реле контроля воздушного давления.
  • Набор переходников, хомутов, шлангов.
  • Тумблер для напряжения 220 Вольт.

На различных этапах сборки потребуются: основание для установки готового агрегата, колесики (можно взять от старой мебели), краска, моторное масло и антикоррозийное средство.

Сборка ресивера

Ресивер компрессора представляет собой прочную емкость, в которой содержится воздух под давлением. Роль, которую выполняет автомобильный воздушный ресивер – устранение пульсаций во время подачи воздуха компрессором, которое осуществляется за счет выравнивания давления в системе. Второстепенная роль ресивера – хранение инертных газов или конденсата.

Емкость ресивера абсолютно герметична, а необходимый объем зависит от цикличности потребления воздуха потребителем и производительности воздушного компрессора. Использование ресивера продлевает срок часто используется в различных сферах, включая покрасочные работы, промышленное производство и другие отрасли.

Автомобильный воздушный ресивер может изготавливаться тремя путями:

  1. Углекислотный огнетушитель. Хорошо подходит для долговременного хранения газов под давлением до 10 атмосфер, имеет прочные стальные стенки и отличается безопасностью использования. Для ресивера достаточно огнетушителя объемом 5-10 литров. Для превращения огнетушителя в компрессорный ресивер надо снять запорно-пусковое устройство и надеть на отверстие подготовленный переходник для шланга. Баллон надо опустошить и тщательно вымыть. Далее устанавливается водопроводная крестовина и герметизируется. После этого можно использовать изготовленный ресивер для работы.
  2. Гидроаккумулятор. Более специализированное устройство с достаточным диапазоном емкостей. Недостаток – малое номинальное давление. Плюс – подходящая резьба на выходе. Для использования в качестве ресивера надо убрать внутреннюю мембрану для хранения углекислого газа, после чего подключить шланг как в примере с огнетушителем.
  3. Кислородный баллон. Исключительная прочность и давление воздуха в десятки атмосфер, но малая емкость, неудобство транспортировки и тяжесть. Для использования достаточно подключить шланг – самодельный ресивер готов к работе!

Воздушный ресивер своими руками может изготавливаться из любого баллона для хранения сжатых газов, но перед использованием надо убедиться, что выбранная емкость выдержит рабочее давление будущего компрессора.

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.


Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

  1. Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
  2. Установите компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
  3. На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
  4. Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
  5. При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

  1. Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
  2. Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, элемента при помощи флюса и прикрепить цанговый зажим. Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
  3. Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

Какой выбор компрессоров, пригодных для использования в домашних условиях, на сегодняшний день может предложить промышленность? Прямо скажем, ассортимент невелик, и к тому же предлагаемые образцы обладают массой недостатков, начиная от габаритов и веса и заканчивая уровнем шума.

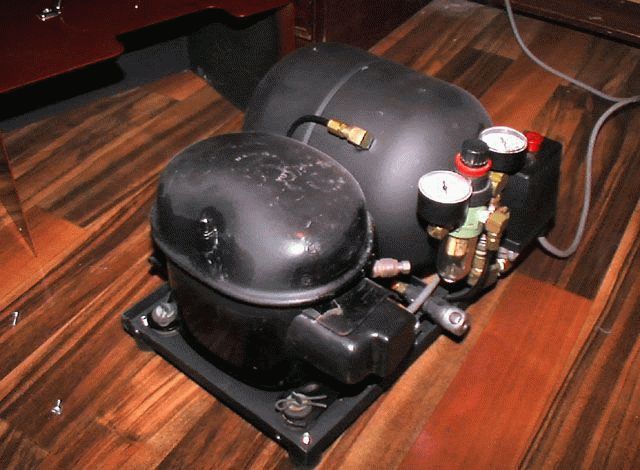

Готовый самодельный компрессор

Получается, что самодельный компрессор будет наилучшим решением проблемы с оборудованием домашней мастерской.

Выбор двигателя

На мой взгляд, лучшим выбором для двигателя домашнего компрессора можно назвать агрегат от бытового холодильника советской эпохи. Лично я делал себе два самодельных компрессора с такими агрегатами, один блок был вертикальный (не знаю марку), а второй от холодильника Юрюзань (горизонтально расположенный).

Один компрессор предназначался для питания аэрографа, а другой работал со скобозабивным пистолетом. Никаких проблем ни с тем, ни с другим агрегатами не было. Многие могут возразить, что у них небольшая производительность, по-моему, для дома больше и не нужно. Зато при работе такой аппарат практически не слышно.

Оборудование для компрессора

Помимо двигателя и непосредственно насосного агрегата для нормальной работы компрессору необходимы и другие комплектующие части. Чтобы сделать компрессор своими руками нам понадобятся:

  • Основание для всей конструкции;
  • Воздушный ресивер;
  • Фильтры и влагоотделитель;
  • Соединительные шланги или трубки;
  • Редуктор и манометр;
  • Пусковая аппаратура двигателя;

Конструкция самодельного компрессора

Основание, оно же рама, может иметь какую угодно конструкцию и быть сделанным из любого подручного материала.

Например, можно использовать в качестве основы лист толстой фанеры или ДСП требуемых размеров, и разметить все узлы компрессора так, чтобы был обеспечен свободный доступ ко всем его частям.

В принципе, конструкция основания и его материалы ограничиваются только фантазией разработчика, у меня, например один из компрессоров был вообще без рамы (ниже опишу, как сделать).

В качестве ресивера чаще всего изобретательный народ использует старые ресиверы от тормозной системы КамАЗа, очень удобная вещь, есть все необходимые резьбы для штуцеров и клапан для слива конденсата. Как вариант можно применить старый пенный или углекислотный огнетушитель (лучше несколько последовательно включенных).

С таким ресивером придется немного поработать – вварить трубки и втулки для присоединения всей остальной системы.
Воздушные фильтры и влагоотделитель лучше всего использовать промышленного производства, по цене конечно дороговато (хороший комплект сейчас стоит от 3000), но качество стоит этих денег.

Изготовить воздушный компрессор своими руками без соединительных шлангов или трубок не получится. По личному опыту могу сказать, что кислородные шланги (от сварки) показывают очень хорошие результаты, недостаток один – приличная масса, а, следовательно, аэрографом работать неудобно, для него лучше использовать стандартный спиральный шланг.

С пусковой аппаратурой все понятно, используется штатное пусковое реле двигателя, добавляется только выключатель. Удобнее использовать ножную клавишу, тогда при работе руки остаются свободными.

Работа над компрессором

Расскажу, как сделать компрессор на своем примере. Началось с того, что попробовал использовать для аэрографа маленький компрессор для накачивания колес из тех, что имеются в продаже. Остался недоволен его показателями и взялся за работу.

Забрал у тещи старый холодильник, вынул из него агрегат с проводкой, остальное выбросил. Мотор зачистил шкуркой и заново выкрасил краской из баллончика, затем пошел на строительный рынок. Там подобрал кусок кислородного шланга, приобрел подходящие хомуты и выключатель.

После этого отправился к приятелям в часть и стал обладателем нового камазовского ресивера. Принес все это добро домой и начал творить нехитрую конструкцию.

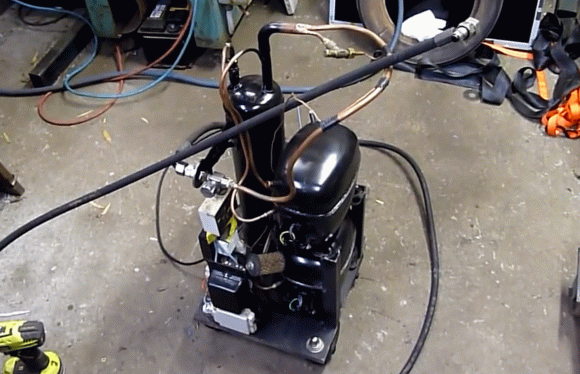

Чтобы не делать раму, решил использовать ресивер в качестве основы всего компрессора. Для этого сначала вырезал из ватмана и подогнал по месту крепления под двигатель и опоры для ресивера. После того как все было готово, вырезал из стали толщиной 1,5 миллиметра детали согнул их и приварил к ресиверу. Таким образом, получился аналог заводского компрессора.

Дальше все просто – на подушках установил насосный агрегат и подключил всю электрику. Затем занялся пневматикой, на входной патрубок компрессора через отрезок шланга прикрепил топливный фильтр от Жигулей (впоследствии заменил его спаянным из проволоки каркасом, обтянутым тонким поролоном).

В резьбовую втулку ресивера вкрутил переходник для подающего шланга и соединил его с выходной трубкой насоса, в противоположную втулку встал блок влагоотделителя с редуктором и манометром, к которому прикручен газовый кран с разъемом для подключения шланга аэрографа. Попробовал – все замечательно работает, нареканий нет.

Маленький совет тем, кто соберется делать компрессор из холодильника своими руками – включите между компрессором и ресивером обратный клапан, нагрузка на мотор существенно снизится.

Компрессор - это многофункциональное устройство, которые может быть использовано для различных повседневных нужд, таких как подкачка автомобильных шин, покраска и тому подобное. Но в силу дороговизны заводских моделей многие хозяева задумываются о самостоятельной сборке такого агрегата. Самый распространённый вариант для создания компрессора своими руками - использование холодильника.

Преимущества заводского и самодельного устройства

Перед самостоятельным производством воздушного компрессора из холодильника необходимо сравнить его с обычным заводским образцом. Это поможет принять правильное решение.

Заводские и самодельные устройства имеют такие отличия:

Ограничения в работе моторов

Не все моторы холодильников могут работать в одинаковых условиях. Некоторые из них имеют свои ограничения в эксплуатации.

Можно выделить несколько режимов работы:

  • нормальный - от 16 до 32 градусов;
  • тропический - от 18 до 43 градусов;
  • субнормальный - от 10 до 32 градусов;
  • субтропический - от 18 до 38 градусов.

Но, несмотря на это, случаются и комбинированные режимы, которые включают в себя несколько диапазонов эксплуатации.

Таким образом, самодельные устройства являются намного проще и эффективнее заводских, в частности, для работы с воздухом.

Демонтажные работы с холодильником

Для того чтобы скрафтить мини-компрессор своими руками, необходимо подготовиться к работе. Для начала требуется снять компрессор непосредственно с холодильника. Это первоначальный этап. Он располагается в задней части холодильника снизу. Чтобы его снять, следует подготовить набор основных инструментов: плоскогубцы, набор ключей и отвёртки (фигурную и обычную).

На самом компрессоре есть две трубки, которые соединяются с системой охлаждения холодильника. Их необходимо откусить с помощью кусачек или плоскогубцев. Отпиливать их ножовкой по металлу категорически запрещено, поскольку при распиливании мелкие части металла могут попасть в мотор, что может привести к катастрофическим последствиям.

После этого требуется снять пусковое реле. Оно имеет вид обычной коробки чёрного цвета с торчащими проводками из неё. Для начала необходимо открутить крепления, а потом перекусить провода, ведущие к вилке. Не нужно забывать отметить верхнюю и нижнюю часть реле, чтобы потом не было ошибки при установлении. Также надо забрать все элементы крепления агрегата, их тоже можно с пользой применить при изготовлении компрессора высокого давления своими руками.

Проверка работоспособности

После разборки холодильника и компрессора требуется проверить работоспособность всех деталей. Делать это нужно в связи с тем, что деталь была снята со старого холодильника, а он уже давно может не работать. Поэтому необходимо обязательно это сделать. Для начала следует расплющить плоскогубцами трубки.

Делать это нужно для того, чтобы сквозь них мог проходить воздух. Дальше требуется ранее снятое реле поставить обратно в то же положение, что и было до этого. Не нужно забывать о правильном монтировании реле. Верх и низ должны быть на своём месте. Если его установить другим образом, то компрессор может выйти из строя, что приведёт к неисправимой поломке, или вовсе сгореть.

Непосредственно на корпусе реле есть провода. К ним необходимо прикрутить проводку с вилкой. Место, в котором будет соединение, нужно обмотать как минимум изолентой во избежание поражения током. Желательно перед этим тщательно пропаять место стыка проводов.

После этого включить компрессор в розетку и наблюдать за работоспособностью агрегата. Если он не работает, это значит то, что неправильно соединены провода или компрессор не работает. После включения компрессора в розетку из трубочек должен пойти воздух. Это будет показателем работоспособности аппарата. Необходимо пометить, из какой трубки выходит воздух, а в какую входит.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующ ее:

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика , и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы , но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.

Некоторые технические особенности

Довольно сложно определить изначально, какое будет давление в компрессоре. Этот показатель может зависеть как от марки аппарата, так и от срока его заявленной эксплуатации.

К слову, старые конструкции иногда могут показать даже лучшие результаты, чем новые и заводские. Самым важным является не то, какой можно собрать аппарат, а то, каким образом потребуется ухаживать за его состоянием.

Такие работы заключаются, как правило, в замене фильтров (бензиновых и дизельных), а также масла в устройстве. Все самодельные компрессоры оборудованы тремя трубками из меди. Две задействуются при установке. Это входная и выходная трубка. Третья не была тронута. Она является самой короткой из всех и запаянная в конце. Она отвечает за слив масла в устройстве. Для обслуживания необходимо отрезать запаянную часть, слить масло, залить новое и запаять обратно.

Подлежит ли компрессор ремонту

Как правило, реле при ремонте необходимо прозвонить. Также нужно заменить масло в устройстве. Если компрессор и после этого не работает, то предпринимать что-то ещё смысла нет, дальнейший ремонт нужно остановить. Лучше такой автокомпрессор выбросить и сделать новый. К тому же его цена не будет превышать полторы тысячи рублей.

К слову, в качестве исходного материала для компрессора можно использовать и двигатель внутреннего сгорания с нагнетателем. Таким образом можно получить достойный аппарат с большой мощностью. Тем более что поршневая группа обеспечена высоким запасом мощности. Если есть возможность и желание, можно найти его за довольно низкую цену в отличном состоянии. При таком варианте систему зажигания, впуска и выхлопа нужно удалить. Для его успешной работы достаточно смазки поршней, системы охлаждения и герметичности.

Подобные конструкции можно сделать из газового баллона. Есть и мембранные компрессоры.

Невелика проблема сделать компрессор из холодильника своими руками. Немногим известно, как правильно эксплуатировать устройство. Стандартный ДХМ выдает давление 10 атмосфер (хватит накачать колеса легкового авто), специальные профессиональные станции часто изготавливаются на 2 атмосферы. Не сложно догадаться – заводской компрессор наделен рядом преимуществ. Сегодня попробуем испытать тезисы на состоятельность здравым рассудком, расскажем, что такое компрессор. Начнем 10-ю отличительными признаками доморощенного решения.

Профессиональные и самодельные компрессоры: 10 отличий

Покупка пневматического инструмента обходится дешевле (разница достигает порядка). Дополнительным преимуществом считаем обширные возможности использования. Вдумайтесь. Посреди поля стоит арматура. Произведете распил электрическим инструментом? Представьте сухие лесные деревья. Медведи не знают электрических генераторов, а пневматическая пила справится (наравне с бензиновой).

  • Профессиональный компрессор использует рядовой асинхронный электродвигатель, через ременной привод или напрямую передающий момент движения рабочей камере с механизмом перекачки фреона. Чаще исполнительным механизмом служит обыденный поршень. Холодильный компрессор собирается в одном корпусе с двигателем и без ремней.
  • Заводской профессиональный компрессор для технических нужд снабжается правильным набором автоматики и агрегатов: клапан аварийного сброса давления, измеритель-выключатель давления, входной фильтр, выходной фильтр, манометры, ресивер (стальной баллон). Холодильный компрессор придется устанавливать, самостоятельно просчитав варианты, подбирая регулировочное оборудование.
  • Заводской компрессор часто работает управляемый автоматикой. Простейшие модели постоянно приходится выключать по таймеру. Время засекается вручную на часах. Холодильные компрессоры оборудуются защитными реле (помимо пусковых). Двигатель выключается при перегреве чувствительного элемента, не сгорит.
  • Смазка заводского компрессора – отдельная проблема. Промышленность выпускает даже сухие модели поршней, снабженных графитовыми кольцами. Моторесурс поменьше, как и стоимость. Зато смазывать не надо, воздух будет чистым. Указанное важно использующим капризные краскопульты, не терпящих примесей, при подкачке шин в гараже (пневмоинструмент, наоборот, масло любит, требует установок на шланг масленок-лубрикаторов). Холодильные компрессоры купаются в масле, как и кондиционерные. Плавают в ванне, можно высверлить на корпусе отверстия для забивки солидола, других подходящих веществ, использовать сервисный патрубок. Синтетическое масло – антагонист натурального, поостерегитесь бездумно лить внутрь произвольные компоненты.
  • Холодильный компрессор изготовлен удовлетворяющим нормам выпуска бытовой техники, работает бесшумно. Если герметично надеть все трубки, состояние будет сохраняться. Никто из соседей гаражного кооператива не услышит, что покорный слуга правления решил подкачать колеса. Заводской компрессор для технических целей ведет себя более пафосно, потому что требования иные.

  • Холодильный компрессор приобретается задешево, снимаем агрегат со старой бытовой техники. Регулирующую арматуру придется докупить, цена укладывается в пределы одной тысячи рублей. Заводская компрессорная станция покупается в магазине согласно общим условиям. Для сравнения, автомобильный насос Airline Classic-2 CA-030-02 производительностью 30 литров в минуту рабочим давлением 7 атм стоит 1400 рублей, не дополнен ресивером (точнее баллон маленький), потому малопригоден целым, превышающим объем работ по подкачке колес.
  • Беря базисом холодильный компрессор, соорудите станцию по потребностям. Настроить покупной агрегат не представляется возможным. Если производительность невелика, останется колеса велосипеда качать. Самодельный компрессор снабдите большим ресивером. Накачав внутрь 8 атм, пользоваться большинством пневмооборудования (шуруповерты, дрели, пилы) будет в радость. Ощутимый плюс.
  • Компоновка компрессорной станции заранее задана. Авторский джентльменский прибор вольны размещать угодно душевным потребностям. Некоторые заключают детали сборки вовнутрь ангарообразного корпуса, каким раньше оснащались швейные машинки, снабжают конструкцию ручкой, упрощая ручную транспортировку.
  • Корпус компрессора холодильника сделан черным, лучше отдает тепло, мастера срезают верхнюю часть кожуха, усиливая охлаждение. Рекомендуем взамен поставить вентилятор, обдувающий снаружи устройство.

  • Холодильный компрессор идет исполнением УХЛ, следовательно, зажат некоторыми ограничениями условий эксплуатации. Температурный предел выше 10 ºС. Приведем ориентировочные значения климатических исполнений:
  1. N (нормальный) – 16-32 ºС.
  2. SN (субнормальный) – 10-32 ºС.
  3. T (тропический) – 18-43 ºС.
  4. ST (субтропический) – 18-38 ºС.

Гораздо чаще встречаются комбинированные классы, обозначаемые через тире, включают оба диапазона сложением: 16-38 ºС. Приведенные отличия не единственные, авторы попытались дать понять: самодельная станция из холодильного компрессора иногда даст 100 очков форы покупной, хотя прибор не предназначен работать с атмосферой. В процессе штатной эксплуатации внутрь попадают масло, вода, воздух. Холодильный компрессор повременит падать в обморок, завидев кислород, разбавленный азотом, внутри кожуха.

Рабочее давление холодильников достигает 25 атм (зависит от модели), достаточно бытовым нуждам. Главное – ресивером побольше запастись. Остерегайтесь взрыва. Большая часть оборудования намеренно использует низкое давление, преследуя цели безопасности.

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

  • входной фреона;
  • выходной фреона;
  • технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

  • компрессор;
  • ресивер;
  • регулирующая арматура;
  • соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

  • входное от компрессора;
  • выходное для использования;
  • контрольное для манометра;
  • сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Простейший компрессор старого холодильника

Существует миллиард вариантов, каждый раз найдутся люди, которым мало. Как сделать компрессор из холодильника своими руками – дилемма мучает искателей ночами. Сегодня предлагается начать рассмотрение проблемы минимальным набором аксессуаров, вместе составляющих прибор, призванный накачивать колеса, обдувать поверхности, служить источником воздуха краскопультам. Применений сжатой струе много, не надейтесь запитать самоучкой изготовленным агрегатом отбойный молоток. Хотя уверены, найдутся люди, которые будут терпеливо накачивать 500 литров нужным давлением, силясь посмотреть результат. На портал тогда фото присылайте, будет лишняя реклама проекту! Не нашему, разумеется.

Простейший компрессор включает:

  1. Фильтр воздушный легкового авто, рассчитанный на нужное давление. Цена вопроса ограничена пределами 100 рублей.
  2. Клапан сантехнический перепускной (ограничительный, подрывной), совмещенный с обратным на 6 атм. Ценой 150 рублей за штуку.
  3. Шланг синтетический (полимер, резина), выдерживающий 6 атм. 25-метровая бухта стоит 1000 рублей. Если найдется отрезок нужной длины, понятно, будет стоить меньше.
  4. Пистолет китайский, лишенный манометра. Лакомый агрегат стоит 750 рублей, рядовой найдете втрое дешевле.
  5. Баллон накопительный требуемой емкости. Чем больше, тем реже придется включать компрессор.
  6. Соединительные коммуникации из медных трубок, шлангов произвольной формации. Что найдется под рукой.

Баллон будет аккумулятором (ресивером), накапливающим воздух. Давление снижается по мере работы (отрабатывая график гиперболы). Автомобилисты игнорируют изменения, когда речь идет о накачке шин, где порог ниже 3 атмосфер. Для пневмоинструмента скачки критичны. Однако, по нашим соображениям, приходится признать: самодельная конструкция наделена своими преимуществами.

Начнем баком. Прочный, стальной, минимум с тремя патрубками:

  • входной;
  • выходной;
  • сливной (удаление конденсата).

Последний патрубок после установки емкости находится строго внизу, жидкость выливается без проблем. С компрессором проблема – будет пытаться выплюнуть масло. Поэтому выходной патрубок загните, чтобы смотрел строго вверх. Параллельно должен уходить шланг по направлению на бак. Заборный патрубок загибаем вверх, снабжаем недлинным отрезком резиновой трубки, на конец которой насажен воздушный фильтр легкового авто. Возможно, пойдет топливный – Лады Калина. Участку тракта повышенное давлении не грозит, требования сравнительно низкие.

Водный обратный&перепускной клапан служит двум целям. Ставится между баллоном и компрессором, препятствуя воздуху выйти назад, представляет собой простейший индикатор того, что давление достигло заданного. Достигнув 6 атмосфер, начнет шипеть, значит, пора двигатель компрессора выключать. Типичный холодильный агрегат выдает минимум 15 атм, за мотор бояться нечего. Имеется желание достичь экстраординарной дополнительной безопасности – ввинтите на выходе баллона перекрывной вентиль, сантехнический подойдет (постыдитесь грабить ЖЭК). При заполнении баллона кран можно блокировать.

Теперь собираем детали вместе, укрепляем баллон. После запуска компрессора набор воздуха будет идти, пока молчит перепускной клапан. Подачу воздуха следует прекратить, выключив двигатель.

Сложные конструкции компрессоров гаражных из старых холодильников

В предыдущем случае огорчает невозможность прибор оставить без присмотра (не унесут – взорвется чего доброго). Хотя ничего страшного не случится, начни перепускной клапан свистеть, хорошего мало. Еще одна проблема: если арматуру заклинит, автоматика откажет, что-нибудь разорвется, компрессор сгорит. Для предотвращения пагубных последствий неплохо манометр поставить. Люди делают по-другому. Покупают пневмореле давления, отключающее двигатель компрессора. Комплект дополняется манометром, иногда снабженным двумя выходами. Типичный китайский набор стоит 1500 рублей, позволяет регулировать пневматику нужным образом. Отказываться от обратного клапана с перепуском повремените, просто выход дополняем регулирующей арматурой.

Сие позволит выключать двигатель автоматически. У реле давления два порога срабатывания: верхний и нижний. Работает по схеме гистерезиса. Запускает двигатель замыканием контактов на давлении 4 атм, выключает на 6 атм. Промежуток между 4 и 6 будет рабочим для накопителя. Манометры нужны контролировать ситуацию, пневматическая автоматика может ломаться. По этой причине рекомендуем оставить в системе обратный&перепускной клапан, будет лишней подстраховкой. Порядок действий следующий:

  1. Компрессор забирает воздух через патрубок, оснащенный фильтром.
  2. Выходной шланг, идущий к баку, оснащается обратным&перепускным клапаном.
  3. Регулирующая арматура располагается на выходе бака, сразу вослед стоит запорный вентиль.
  4. В дне бака имеется патрубок для слива конденсата.
  5. От регулирующей арматуры шланг идет на пистолет.
  6. Реле давления размыкает, замыкает контакты питания компрессора электрическим током.

Добавим, некоторые вместо обыкновенного бака используют пневмогидроаккумулятор, о пользе такого технического решения рассуждать не беремся. Судя по рисункам, диаграммам, можно сказать, что каждому типу упомянутых устройств присущи недостатки:

  1. Поршневые расширительные баки выдают постоянное давление, это плюс. Конструкции работают за счет поступательного поршня, который под гнетом сдавливает сжимаемый объем. Сложно обеспечить герметичность уплотнительными кольцами, само устройство весит немало.
  2. В пружинных накопителях груз заменен упругими витками стали. Изучающим физику известно – сила давления пропорциональна растяжению. Поэтому давление линейно падает с уменьшением объема. Не так плохо, если забыть, что в продаже подобные устройства сложно найти, изнашиваются сильно со временем.
  3. Мембранные расширительные баки нонче самые популярные. Проблема имеется – давление падает согласно квадратичному закону. Точнее говоря, гиперболе. В таких условиях постоянства ждать устанете, зато долговечность гарантирована.

Соль Земли последней схемы напоминает оболочку Киндер-сюрприза яйца. Бочонок, перетянутый мембраной. Форма, порядок монтажа различны, беда следующая: по другую сторону находится воздух, давлением создающий дополнительный перепад вместе с каучуком. Получается боле менее приемлемая схема. Про гиперболу рассказали. А что будет, если взять расширительный бак с поперечной мембраной, отпилить верх, положить гнет? Полагаем, если давлением конструкцию не разорвет, в первом приближении получится нечто стоящее с точки зрения постоянства параметров.

Хотим добавить: держать бак заполненным поостерегитесь. Негативно скажется на долголетии системы. Подходящий вариант – сделать небольшой компрессор накачки колес без регулирующей арматуры. Если бак будет невелик, наполнится достаточно быстро. Давление нагнетают, достигая 6 – 8 атм. Гидропневмоаккумулятор, вероятно, продляет период существования рабочего значения ресивера. Давление газа в нормальном состоянии внутри может составлять 3 атм. И тогда ниже этого значения не опустится планка, пока бак не опорожнится на 100%. Затем наполните снова. Выгодный режим допускается обеспечить регулирующей арматурой, либо самоличным отслеживанием состояния установки. Оборудуйте свистком металлического чайника перепускной клапан, наконец!

Изготовление компрессора очумелыми руками избавит от необходимости потратить деньги. Браться стоит, когда необходимая комплектация куплена. Аналогичное заводское изделие для накачки шин стоит пару тысяч папуасских бананов. Можете видеть: затраты, приведенные вначале в качестве ориентира, немного меньше. Зато холодильный компрессор даст 15, 20 атмосфер, выпади удачный расклад. Хватит на долгую непрерывную работу.

В холодильнике компрессорный двигатель защищен специальным реле. Вы про него слышали. Защищает от перегрева, помогает асинхронному двигателю запуститься. В новых поступательных компрессорах последнее излишне. Внутри заныкана катушка индуктивности, толкающая сердечник. Защита от перегрева нужна в любом случае: компрессор из холодильника – устройство неприхотливое, долговечное, требующее бережного отношения. Сделать очумелыми руками экстравагантное иногда приятно, если время имеется, сил невпроворот.

Кто выполнил необходимые перечисленные технологические операции, отмечают: использование компрессора отличается низким уровнем шума. Дело в том, что к домашней бытовой технике требования к децибелам повышенные. Вот и результат. Дополнительный плюс устройства в том, что можно использовать и дома (подальше от цветов жизни). Питание идет однофазным током. Это получается тот же самый холодильник, минус потребление ламп освещения. Временами охлаждение двигателя бывает принудительным. Решите сделать компрессор из холодильника – перенесите систему целиком. Мерой обеспечите нормальный режим работы двигателя, убережете от перегрева.

Частном доме или в гараже требуется сжатый воздух. Но основная проблема в том, что оборудование, способное обеспечить его необходимое количество, имеет довольно высокую стоимость. При этом, если мастер не занимается подобными работами профессионально, не имеет смысла тратить большие деньги, а значит, нужно искать более дешёвые варианты решения вопроса. Одним из таких является изготовление воздушного компрессора своими руками из подручных материалов. Именно об этом и пойдёт речь в сегодняшней статье.


ФОТО: drive2.ru

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.



ФОТО: drive2.ru

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.


ФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.



ФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.


ФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.



ФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.


ФОТО: eckonom.ru

Изготовление компрессоров своими руками на основе различных приборов

Самодельные компрессоры можно изготовить, используя в качестве основы детали от холодильника или пылесоса. Такие устройства, при их изготовлении, не потребуют больших затрат труда, а также не будут расходовать много электроэнергии. Если же мастеру требуется более мощное устройство, то для изготовления компрессора своими руками можно использовать оборудование, к примеру, от автомобиля ЗИЛ 130, КамАЗ или иной машины, в системах которой используется сжатый воздух.



ФОТО: krsk.au.ru

Стоит в общих чертах разобраться в изготовлении подобных устройств.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

  • ресивер;
  • фильтр и влагомаслоотделитель;
  • редуктор с манометром;
  • сам компрессор от холодильника, который демонтируется вместе с реле;
  • предохранительный (аварийный клапан).


ФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.



ФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.



ФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.



ФОТО: drive2.ru

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.



ФОТО: film.ua

ФОТО: starina.ru

Изготовление компрессора для аквариума своими руками

Такие устройства довольно востребованы среди потребителей. Но следует сразу оговориться – смысла в подобной работе практически нет. Стоимость такого оборудования на российском рынке минимальна, а вот времени это может занять прилично. К тому же, некоторые детали всё равно придётся приобретать. Поэтому стоит сначала подумать, надо ли затевать подобную работу?



ФОТО: seaforum.aqualogo.ru

Совет! Перед тем, как начать изготовление своими руками какого бы то ни было прибора, необходимо просчитать, будет ли выгода от подобной работы, «стоит ли игра свеч».

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.



ФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.



ФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.



ФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.



ФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.



ФОТО: drive2.ru

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

  • проверить плотность и надёжность всех соединений;
  • осмотреть визуально шланги и трубки на предмет трещин или разрывов.


ФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.
