Для правильной циркуляции воздуха и создания комфортного микроклимата на кухне необходима установка вытяжной системы. Она препятствует проникновению запахов из кухни в остальные комнаты в квартире, особенно если кухня совмещена с другим помещением. Кроме того, вытяжная вентиляция на кухне препятствует оседанию жира на окружающей печку мебели, посуде, технике.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Особенно пристальное внимание по поводу наличия хорошей тяги должны обратить владельцы кухонного газового оборудования.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

Фильтрующая воздух, установка.
Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к . При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения. Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Чтобы не ухудшать воздухообмен, следует устанавливать дополнительный короб со специальным клапаном. Принцип его работы прост: когда вентилятор не работает, клапан открыт, при этом происходит естественная вентиляция. Когда вентилятор работает, под возникающим давлением клапан закрывается, и тем самым осуществляется принудительная вентиляция.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
С внешней стороны устанавливается решётка.
После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3-5 мм по краям.
Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
Шкаф с гофрой устанавливается на место.
Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Многие, выбирая вытяжку, сомневаются в том, можно ли самому ее установить, или лучше пригласить специалиста. Эта работа отнюдь не сложна, и с ней справится любой человек, который хоть раз в руках держал дрель и знает хотя бы что-то об электричестве.

Во-первых, нужно подобрать вытяжку, соответствующего объема для вашей кухни. Для этого следует посчитать кубатуру помещения, то есть площадь умножить на высоту, и это число увеличить в 10 раз. В итоге получите пропускную способность, которая нужна для вашего помещения. Дизайн вытяжки может быть совершенно любым: прямая, купольная, наклонная, и зависит лишь от ваших предпочтений.

Прямая вытяжка обычно встраиваемая в шкаф, то есть, крепится к нему. Удобна, не занимает много места, выдвигается при необходимости. Купольная вытяжка выполнена в виде камина, массивная, подходит для больших помещений. Крепится к стене.

Наклонная вытяжка. Самый инновационный прибор. Крепится на стену. Имеет очень презентабельный, современный вид. Забирает воздух не через решетку, а через маленькие отверстия, в результате чего не надо отмывать соты решетки, что очень трудно сделать. Кроме того, вытяжки часто снабжены нейтрализаторами. Они бывают трех видов.

Ультрафиолетовый. В вытяжку установлены ультрафиолетовые лампы, которые очищают воздух. Такой нейтрализатор полностью безопасен, а свет ламп можно использовать в качестве подсветки, правда, цена этих ламп не малая, а менять их надо будет в среднем один раз в два года.
Химический . Они выбрасывают вещества, которые нейтрализуют запах. Могут вызывать аллергию, требуют частой замены
Ионизационный. Работают по методу обычных ионизаторов, но разряд производят более высокий, что вредно для человека, который готовит около плиты тем, что он находится в постоянном электрическом поле, с напряженностью выше нормативов.

После того, как вы определились с видом вытяжки и ее пропускной способностью, стоит посмотреть, какой принцип работы вам необходим.

Если в доме есть вентиляция, то лучше выбрать вытяжку с эвакуирующим принципом работы. То есть она забирает воздух из кухни, и посредством вентиляции выводит его на улицу.

Если в доме нет вентиляции, то чтобы не делать ее можно купить вытяжку с рециркуляционной очисткой. Она забирает воздух из кухни, пропускает его через ряд фильтров и выгоняет обратно в комнату.

Правила и требования

Правила установки вытяжек одни, какая бы модель вами выбрана не была.

Так как вытяжка представляет собой электроприбор, в котором скапливается жир и влага, то в нем может возникнуть пробой электрического тока через корпус. В результате чего человек может получить поражение электрическим током. Чтобы этого избежать, нужно при установке вытяжки провести ее заземление.

Если же контура заземления в вашем доме нет, его необходимо сделать. Не бойтесь, для этого не нужно протягивать провод на улицу и закапывать его глубоко в землю. Но и крепить его к трубам, радиаторам не стоит, это чревато такими же травмами, как оставить вытяжку без заземления совсем, кроме того, электрический разряд по стоякам может уйти к соседям, а это еще большие неприятности.

Для организации контура заземления всего лишь надо провести провод к вашему электрощитку, где есть труба, из которой выходит пучок проводов. Это и есть глухая нейтраль, к которой нужно подключить заземление. Если на ней уже имеются какие-либо провода, ни в коем случае не отключайте их, просто поверх закрепите свой, не забывая предварительно зачистить. Для заземления подойдет трехжильный провод, с сечением 2,5 кв. мм.

Еще одна мера безопасности при установке вытяжки - это расстояние от нее до варочной поверхности. Так как поверхность над вытяжкой раскаляется, из кастрюль идет пар и брызгает масло, есть нормы установки вытяжки над плитой.

Высота от электроплиты до вытяжки не должна быть меньше 70 см, а при условии газовой плиты этот размер увеличивается до 80 см.

Также для правильной работы вытяжки вентиляция кухни, будь то в квартире или в частном доме, должна соответствовать, то есть пропускная способность должна быть выше, чем у вытяжки, иначе весь загрязненный воздух вернется вашу квартиру, через другие отверстия в вентиляции, или к соседям, что тоже нехорошо.

Крепление вытяжки к стене тоже должно быть надежным. Так как когда вы готовите, при неправильной и некачественной установке вытяжки она может упасть вам на голову и нанести травму. Если стена, где будет крепиться вытяжка, выполнена из гипсокартона, необходимо заранее, до начала ремонта, укрепить место крепления вытяжки деревянными брусками.

Необходимые материалы и инструменты

Для установки вытяжки своими руками вам понадобится следующий инструмент, который в принципе есть в любом доме:

карандаш;
рулетка;
дрель или перфоратор;
электролобзик с пилой «чистый срез»;
шуруповерт.

Также вам придется докупить дюбели, шурупы, гофру или пластиковый воздуховодный короб для подсоединения вытяжки к вентиляции.

Если вы планируете вентиляционный рукав спрятать, то сразу нужно купить лист гипсокартона, направляющие, шпатлевку, краску.

Монтаж наклонной или купольной вытяжки

В принципе, этапы установки вытяжки от того, купольная она или наклонная, мало чем отличаются. Работа не сложная и каждый сможет ее сделать самостоятельно. Рассмотрим все по порядку и не забываем о высоте размещения вытяжки над варочной поверхностью.

Этапы монтажа

Если вы приобрели вытяжку рециркуляционной системы очистки воздуха, то подключения в вентканал она не требует. Просто монтируем ее на стене над варочной поверхностью. Это хороший вариант для установки в частном доме с отсутствием вентиляционной системы, или в квартирах, где кухня перенесена далеко от вентиляционной системы помещения.

Но если осуществляется монтаж вытяжки с эвакуирующей системой вентиляции, в первую очередь нужно организовать вентиляционную систему.

Самое популярное - это вывод вентиляции через стену. Ее можно осуществить тремя способами.

Естественный отток. Это вентиляция, которая работает на основе законов физики, за счет разницы давления и температуры происходит обмен воздуха в квартире, посредством сквозняка.
Механический отток. Здесь применяется принудительный приток воздуха за счет вентилятора. Здесь вентиляционные отверстия, выходящие на улицу намного меньше первого варианта.
Комбинированные.Сочетает оба способа. Когда погодные условия позволяют, вентиляция осуществляется естественным путем, когда же сквозняка нет, включается вентилятор.

Когда вентиляция дома оборудована, переходим к монтажу.

Делаем клапан-хлопушку обратного оттока, который не будет пускать обратно воздух в кухню.
Монтируем вытяжку на стену.
Монтируем клапан обратный клапан к отверстию вентиляции.
Соединяем гофро-трубой вытяжку и хлопушку.
Закрываем воздуховод коробом.
Подключаем вытяжку к электричеству.
Настраиваем сенсорное управление.

Подключение к вентиляции

Первоначально нужно смонтировать обратный клапан или, в простонародии, хлопушку. Это часть вентиляционной системы, которая не позволит воздуху из нее обратно возвратиться в квартиру.

Для этого из куска жести делаем короб с размерами отверстия 3/4 от диаметра воздуховода. Таким образом, получим, что площадь его поперечного сечения будет равной площади отверстия вентиляции.

Затем из тонкого алюминия 0,5 см толщины, делаем заслону. Ее крепим на пружинку к основному корпусу так, чтобы когда воздух возвращался из вентиляционной системы, потоком ее закрывало, а когда воздух выходил из квартиры поток ее смог открыть. Для этого используем мягкую тонкую пружинку, диаметр проволоки, из которой она изготовлена не должен превышать 0,3 мм, ее длина 12 см, ширина - не более 0,5 см. Жесткая пружина для этих целей не подойдет. Натяг пружины должен быть такой, чтобы дверка, принудительно открытая рукой и отпущенная, медленно возвращалась на место. Подробно можно посмотреть на схеме.

Если над варочной поверхностью, где планируется установка вытяжки, установлен шкаф, то нужно первоначально в верхней и нижней стенках вырезать отверстие под вентиляционную трубу. Для этого электролобзиком высверливаем соответствующую прорезь в нижней стенке и полке. В верхней же части делаем отверстие квадратное, чтобы установить короб с хлопушкой.

После того, как все подготовительные работы выполнены, переходим к сбору конструкции.

Так как в комплекте с вытяжками воздуховод не предусмотрен, наилучшим вариантом будет гофрированная труба. Она легка в монтаже (режется обычными ножницами, сгибается руками без всяких инструментов), а, кроме того, она во время эксплуатации не шумит и не звенит, чего не скажешь о жестком коробе. Еще она имеет хорошие аэродинамические свойства.

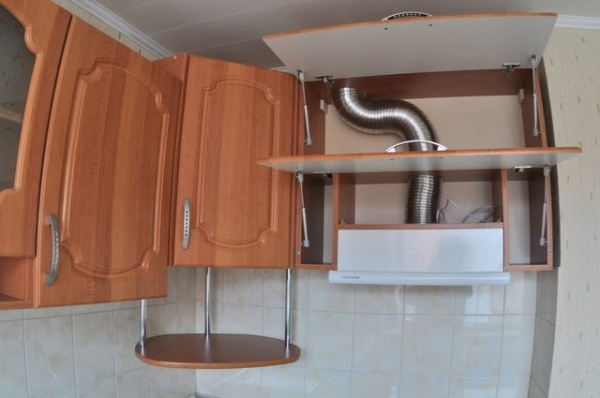

Сначала просовываем гофру в отверстия шкафа. Перед тем как вытащить его через верх формируем из трубы квадрат. Это делается несложно, просто сгибается руками. Наверху труба немного надрезаем и загибаем ее. Затем силиконом приклеиваем к краю ящика. После этого вставляем короб обратного клапана в отверстие вентиляционного канала и приклеиваем его к шкафу.

Спустя 30 минут, когда силикон высохнет, можно аккуратно заполнить отверстия между краем вентиляционного короба и корпусом обратного клапана. Делать это лучше при помощи пистолета, так как в нем можно сделать толщину струи минимальной.

Дальше прикручиваем вытяжку к шкафу. Для этого саморезами с помощью монтажных отверстий прикрепляем ее шуруповертом к нижней стенке шкафа. Надеваем гофрированную трубу на патрубок вытяжки и закрепляем его при помощи хомута или простой мягкой проволоки. Соединение не стоит промазывать силиконом, так как это затруднит очистку вентканала, а хомута вполне достаточно, чтобы гофра никуда не слезла.

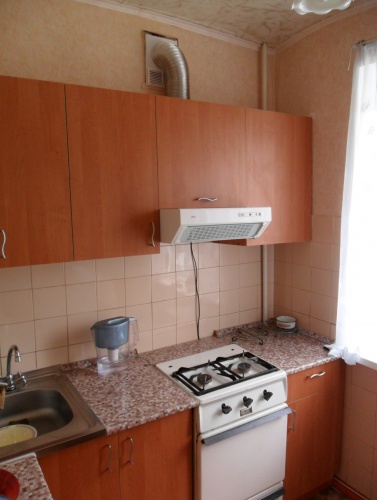

Но шкаф над варочной поверхностью устанавливают не всегда. Причиной этого может быть пожарная безопасность, если плита газовая, а также просто дизайн вытяжки не подходит для монтажа в шкафу. Для этого просто над вытяжкой прокладывают гофрированную трубу и перед входом в вентиляцию монтируют хлопушку, корпус которой прикрепляют к стене. Всю конструкцию гофры и обратного клапана закрывают готовым коробом из пластика или делают его из листа гипсокартона.

Бывают и так оборудованные кухни, что отверстие естественной вентиляции находится вдалеке от варочной поверхности. В этом случае придется тянуть воздуховод по потолку к этому отверстию. В этом случае нужно помнить, что пропускная способность такой трубы уменьшается на 10% при каждом повороте гофры. Кроме того, рукав гофры, протянутый через всю кухню, выглядит не очень, поэтому лучше заранее продумать размещение плиты, или, если решить этот вопрос не получается, задекорировать его коробом.

Еще одна особенность монтажа к вентиляционному отверстию заключается в том, что должен быть зазор между потолком и вытяжной конструкцией, так как при работе вытяжки происходит вибрация всех конструкций, в результате потолок может повредиться.

Теперь необходимо подключить вытяжку к электричеству. Для этого заранее нужно подумать, как это осуществить, и вывести проводку под конструкцией гарнитура и фартука наверх. Если у вытяжки есть обычный штепсель, то просто монтируем розетку, вставляем вилку в нее и все работает.

Но есть такие вытяжки, для которых нужно осуществить подсоединение к проводке самим. В этом случае необходимо установить автомат. Его необходимо обязательно установить на разрыв электроцепи, и заизолировать все оголенные провода.

И не забудьте подключить заземление. Устанавливаем решетку на вытяжку. Осталось только настроить сенсорное управление, если такое имеется на вашем приборе.

Современная кухня уже не просто место для приготовления пищи, но и красивый, аккуратный, функциональный уголок квартиры или дома. Каждая хозяйка хочет, чтобы здесь было красиво, а во время готовки еды пар и посторонние запахи не заполняли не только комнату, но и не распространялись в остальные части жилища. Помочь в решении такой задачи сможет современная, тихая и производительная кухонная вытяжка.

Установить такой прибор на кухне своими руками по силам даже начинающему. Всего лишь нужно правильно выбрать необходимые материалы, инструменты, делать все аккуратно и использовать несколько хитростей. И тогда кухонная вытяжка не только будет надежно функционировать, но и не испортит, а даже украсит интерьер.

Виды кухонных вытяжек

Вне зависимости от того, какой именно вариант кухонной вытяжки будет выбран, монтаж производится в целом одинаково. Бывают три разновидности таких электроприборов:

рециркуляционные, которым не нужен воздуховод, они используют угольные фильтры или, в самом дешевом варианте, решетчатые, которые можно снять и почистить;
с воздуховодом, предназначенные для подключения к системе вентиляции дома, однако не имеющие жесткого вывода канала для выброса потока воздуха;

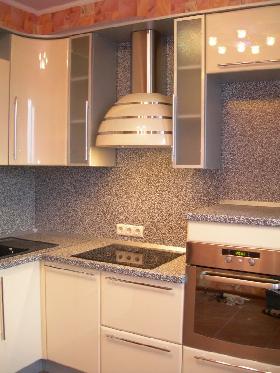

купольные или каминные. Оборудованные жестким, красивым корпусом, такие кухонные вытяжки выглядят очень презентабельно, однако имеют достаточно длинный воздуховод, который накладывает требования по размещению прибора.

Многие модели купольных вытяжек предусматривают крепление к потолку. Вариантов при этом несколько, подобный монтаж на кухне лучше поручать специалистам. Нас интересуют модели, которые можно без особых навыков установить своими руками. На следующем видео можно увидеть разновидности кухонных вытяжек, которые обладают наибольшей популярностью на рынке.

Какие инструменты и материалы потребуются

Опишем полный набор материалов и инструментов, которые позволят правильно установить вытяжку на кухне своими руками. Итак, потребуется:

ударная дрель или перфоратор (большой мощности, если речь идет о монтаже кухонной вытяжки на железобетонную стену);
сверла и буры;
крепеж. Могут использоваться как монтажные наборы “новосел” (пластиковая пробка и шуруп), так и крепеж типа “еврогвоздь”. Но оптимальные результаты достигаются при использовании так называемой распорной арматуры.
отвертки и ключи (в зависимости от типа применяемого крепежа);
небольшой молоток;
рулетка;
строительный уровень;
средство разметки – маркер или карандаш.

Небольшие хитрости работы с инструментом. Опытные мастера применяют отвертки и биты в соответствии с типом головок шурупа. Начинающим, которые хотят, чтобы отвертка не соскальзывала и крепеж крутился ровно и четко, понадобится небольшой совет. Шурупы по дереву (черные, с крестообразным углублением на головке без дополнительных насечек) закручиваются битами с маркировкой PH. Саморезы для плотных материалов (ДСП, пластик, металл) обычно белые или желтые, имеют на головке насечки, расположенные со смещением на 45 градусов относительно основного углубления под крестовую отвертку. Такой тип крепежа идеально закручивается с помощью бит с маркировкой PZ или отвертками сходной формы. Используя правильный инструмент, можно значительно ускорить работу и плотнее закрутить крепеж без повреждения головок.

Варьируя типы крепежа, можно правильно провести монтаж своими руками на любых стенах. Так, для кирпичной стены на кухне идеальны наборы “новосел” или “еврогвоздь” (его нужно забивать, поэтому некоторые модели вытяжек не смогут обеспечить достаточно место в корпусе для движения молотка, это нужно учитывать), работу по железобетону лучше проводить с использованием распорных трубок, по деревянной стене достаточно будет саморезов черного цвета.

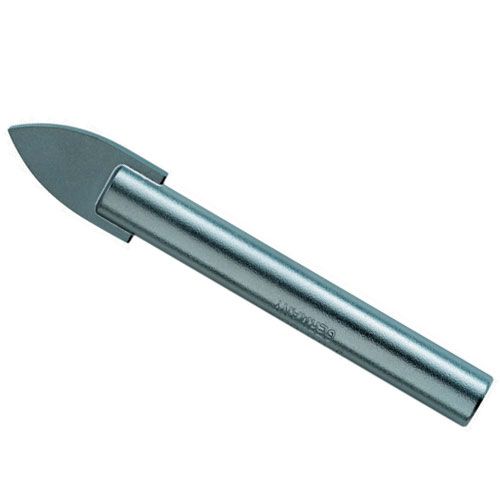

Небольшая хитрость. Для работ на кухне по стене, отделанной керамической плиткой, нельзя работать сразу перфоратором – он расколет элемент декора. Сначала следует пройти плитку сверлом по стеклу, а затем пускать в ход перфоратор для углубления сквозь клеящий состав и собственно материал стены.

Что понадобится для подключения вытяжки

Чтобы произвести установку кухонной вытяжки своими руками правильно и добиться аккуратного внешнего вида, потребуется:

хомуты для присоединения воздуховодов, если будет использоваться гофрированный рукав;
саморезы по металлу или заклепочный пистолет с расходниками нужного типа, если в качестве воздуховода будет применяться пластиковый или жестяной короб;
декоративная решетка на вентиляционный канал дома на кухне;
в случае установки кухонной вытяжки с жестким воздуховодом потребуются переходники (углы) для монтажа канала прохода воздуха.

Если поблизости от вытяжки на кухне нет розетки, придется сделать подключение.

Подключение к электросети

В любом случае – есть рядом с вытяжкой розетка или нет, правильно размещать кабель электроподключения с заходом сверху. Это гарантирует отсутствие его перегрева теплом от печки, а также снизит возможность случайных повреждений. Идеально и правильно – провести кабель за воздуховодом, размещая его на стене в монтажных коробах. Такой вид подключения незаметен и гарантированно безопасен. На следующем видео показано соединение и проводка кабеля.

Крепим вытяжку к ровной стене

Для того, чтобы правильно провести крепление кухонной вытяжки к ровной стене, достаточно выполнить несколько простых действий:

Разметить места расположения элементов крепежа в соответствии с расположением соответствующих отверстий на корпусе кухонной вытяжки.
Просверлить углубления нужной глубины.

В случае стены из дерева сверлить отверстия на полную длину самореза не стоит. Достаточно глубины в 1\3. Однако поработать сверлом все же стоит – это правильно, саморез не будет создавать избыточных механических нагрузок в области поверхности и одновременно жестко зафиксирует конструкцию.

Провести необходимые коммуникации для электроподключения кухонной вытяжки.
Установить крепежный элемент либо сразу зафиксировать с их помощью корпус прибора.

Тонкость разметки состоит в том, чтобы вытяжка располагалась четко горизонтально. Для этого отмечают крайнюю к стене точку непосредственно по корпусу прибора, к примеру, после прикладывания кухонной вытяжки к стене. Остальная разметка делается с помощью строительного уровня и рулетки, правильно отмечая места расположения крепежа и соблюдая уровень расположения прибора.

После того как вытяжка прикручена “начерно”, не затягивая болты или саморезы, можно установить корпус в идеальное положение, проверив горизонталь и вертикаль. Только после выполнения данной операции можно закрутить крепежные элементы накрепко.

Хитрости крепежа. Корпус кухонной вытяжки выполняется из тонкого металла. Поэтому крепеж при затяжке с максимальным усилием обязательно деформирует стенку корпуса. Чтобы избежать такой ситуации и гарантировать хорошее прижатие с равномерным распределением усилия по большей площади, можно расположить под плоской головкой шурупа треугольной формы пластиковую подкладку (продаются в любом хозяйственном магазине, широко используются в мебельном деле как подкладка для крепежа ручек). Для плоской поверхности головок крепежных элементов (правильно – выбирать именно такой тип болтов или шурупов) можно подложить широкую шайбу с внешним диаметром 16, 22 мм или больше, под которую (на корпус прибора) накладывают резиновую подкладку, к примеру, предназначенную для кранов, гибких шлангов или другой водяной арматуры.

Монтаж воздуховода

Установка воздуховода на кухне – самое простое. Если используется гофрированный рукав, он надевается на выходной патрубок вытяжки, аккуратно прокладывается к вентиляционному отверстию в стене квартиру. Там устанавливается декоративная решетка, к которой крепится гофрорукав. Правильно сначала провести канал, проверить, чтобы гофрированная труба не пережималась и не деформировалась, отрезать нужную длину и затем закрепить входную и выходную часть хомутами на раструбе кухонной вытяжки и декоративной решетки на вентиляции квартиры.

Пластиковый или жестяной короб выглядит аккуратнее, может прокладываться более незаметно. Вначале необходимо отрезать части нужной длины, которые последовательно устанавливаются на свои места, соединяясь друг с другом угловыми или прямыми переходниками. На следующем видео показан процесс сборки жесткого воздуховода.

Установка вытяжки на неровной стене

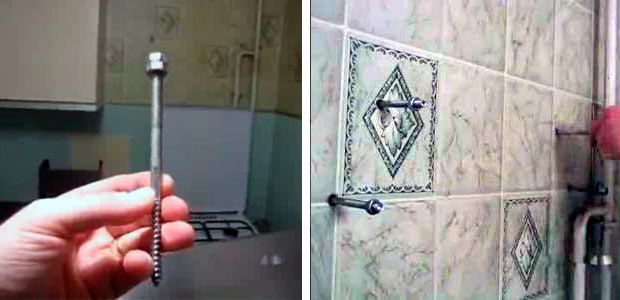

Если на стене проходит газовая труба или выступ, можно прибегнуть к хитрости. В качестве крепежа применяются болты с двумя зонами резьбы (шпильки). Одной стороной такой элемент вкручивается в пластиковую пробку, расположенную в стене. На другой стороне располагается опорная гайка.

Гайки на нескольких крепежных болтах располагают таким образом, чтобы они образовывали единую поверхность, располагаясь на разном расстоянии от стены. После выполнения этой работы, на крепеж надевается корпус кухонной вытяжки и его можно закрепить с помощью еще одного комплекта гаек, применяя хитрости, описанные выше.

Если расстояние, которое необходимо компенсировать, очень большое, правильно установить кухонную вытяжку можно на металлические уголки. Однако при таких сложностях лучше рассмотреть вариант применения встроенной вытяжки, когда все неровности стены компенсирует конструкция шкафа, в который она будет устанавливаться.

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

Подвесные, которые закрепляются под шкафом, находящимся над плитой;
Встраиваемые - их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
Настенные - устанавливаются на стене над плитой;
Угловые - это те вытяжки, которые устанавливаются в угол;
Островные - крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило - установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид - это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности. Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами - 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос - как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

Гофрированный воздуховод из алюминия - он является достаточно простым материалом и установка вытяжки своими руками на кухне с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;
Еще один вид воздуховодов - это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;
Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто - трубы надо соединить с комплектующими углами и провести к вентиляции;
Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха. После каждого изгиба мощность будет теряться где-то на 10 %.

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

Теперь же вам остается всего лишь задекорировать вытяжку и наслаждаться приятной на кухне атмосферой, а главное — чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

Если вы хотите обеспечить максимально чистый воздух на кухне без испарений, жира и запахов, то вам потребуется качественная вытяжка. Выбирать это устройство следует по дизайну и производительности, но не меньшее значение имеет и установка кухонной вытяжки. Кстати, сделать все своими руками не представляет особой сложности.

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают или навесную.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

Шуруповерт или дрель, перфоратор;
Отвертка;
Рулетка и карандаш для разметки;
Уровень;
Ножовка по металлу для гофры.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене. Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.
