Вентиляция – это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Системы вентиляции поддерживают допустимые метеорологические параметры в помещениях различного назначения.
Вентиляционные системы делят на несколько типов:

по способу циркуляции воздуха : естественные и принудительные (механические);
по назначению : приточные и вытяжные;
по зоне обслуживания : общеобменные и местные;
по конструкции : канальные и бесканальные.

Естественная вентиляция

В системах воздухообмена с естественной тягой перемещение воздуха происходит вследствие различных факторов:

разности температуры атмосферного и комнатного воздуха (аэрация);
разности давлений "воздушного столба" между нижним уровнем (обслуживаемым помещением) и верхним уровнем - вытяжным устройством, установленным на кровле здания;
в результате «ветрового» давления.

Системы естественной вентиляции помещений не требуют больших вложений в вентиляционное оборудование, легки в установке и не нуждаются в электроэнергии для своей работы. Однако их работа зависит от переменных факторов, таких как, температура воздуха или направление и скорость ветра. К тому же небольшое располагаемое давление ограничивает их эксплуатацию.

Механическая вентиляция

Механические системы вентиляции работают на базе вентиляционного оборудования и различных приборов, позволяющих перемещать воздух на значительные дистанции. Их работа может требовать весьма значительных затрат электроэнергии.

Однако существенным плюсом механических вентиляционных систем является то, что они могут подавать и удалять воздух в необходимом количестве автономно, независимо от условий окружающей среды. При необходимости воздух можно подвергать обработке (очистке, нагреву, охлаждению).

Одной из попыток совместить преимущества естественной и механической вентиляционных систем стала создание так называемых смешанных систем. Типичным примером такой системы является вентиляция Аэрэко .

Тип вентиляции, оптимально подходящей к конкретному помещению, определяется еще на стадии проектирования, исходя из санитарно-гигиенических условий, а также на основании экономических и технических соображений.

Приточная и вытяжная вентиляция

Для подачи свежего воздуха в помещения взамен удаленного используют приточную вентиляцию. В необходимых случаях приточный воздух подвергается предварительной обработке.

Системы вытяжной вентиляции удаляют отработанный воздух из помещений. В состав вытяжки, как правило, входят вентиляционные решетки и вытяжные вентиляторы, а также воздуховоды, формирующие сеть вентиляционных каналов, по которым происходит удаление воздуха наружу.

На практике, приточные и вытяжные вентиляционные системы используются в паре. При этом их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения. Также встречается только приточная система вентиляции в помещении, или только вытяжная. Воздух в помещение поступает снаружи через специальные проемы или смонтированные приточные устройства .

Приточная и вытяжная системы могут быть организованы и на рабочем месте (местная ) и для всего помещения (общеобменная ).

Местная вентиляция

При местной вентиляции воздух подается на определенные места (местная приточная система ), а удаляется только от мест образования вредных выделений (местная вытяжная система ).

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная).

Местная приточная вентиляция

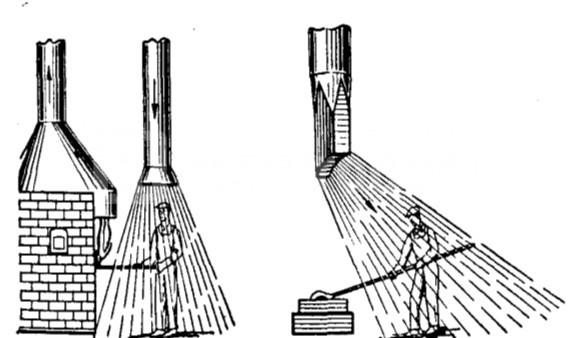

Системы местного притока делятся на воздушные души и воздушные оазисы. Задача воздушного душа – подавать чистый воздух к рабочим местам, а также снижать температуру воздуха в зоне притока. Воздушные оазисы – это участки помещений, изолированные перегородками, куда подается воздух с пониженной температурой.

В качестве местной приточной вентиляции также используются воздушные завесы, которые создают как бы воздушные перегородки или изменяют направление потоков воздуха.

Местная вентиляция требует значительно меньше затрат, чем общеобменная. В производственных помещениях часто применяют смешанный тип вентиляции – общеобменную для устранения вредных выделений во всем помещении, и местную вентиляционную систему для обслуживания рабочих мест.

Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему воздухообмена - общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция

Вентиляционные системы данного типа применяются для удаления вредных выделений из локальных зон помещения, когда их распространения по всей площади можно избежать. В производственных помещениях местная вытяжная вентиляция обеспечивает улавливание и отвод вредных веществ (газов, пыли, дыма и т.д.) с помощью отсосов (укрытий в виде шкафов, зонтов, бортовых отсосов, завес).

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная система в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).

Местные вытяжные системы вентиляции весьма эффективны, так как позволяют удалять вредные вещества непосредственно с места образования, не допуская их распространения по всему помещению.

Однако и они не могут решить всех задач – например, удаления выделений, рассредоточенных на значительной площади или в объеме. В таком случае используют общеобменные типы вентиляционных систем.

Общеобменная вентиляция

Общеобменная вентиляция предназначена для обеспечения воздухообмена во всем помещении или в его значительной части. Общеобменные вытяжные системы равномерно удаляют воздух из всего помещения, а приточные системы подают чистый воздух, распределяя его по всей площади.

Общеобменная приточная вентиляция

Система устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, которые не были удалены местной или общеобменной вытяжной вентиляцией. Она также обеспечивает соблюдение расчетных санитарно-гигиенических норм и свободное дыхание в рабочей зоне.

При недостатке тепла приточную вентиляцию общеобменного типа организуют с механическим побуждением и подогревом приточного воздуха. Перед подачей воздух очищают от пыли.

Общеобменная вытяжная вентиляция

Самым простым типом вытяжной общеобменной вентиляции является вентилятор (как правило, осевой), расположенный в окне или в отверстии стены. Он удаляет воздух из ближайшей к нему зоны, осуществляя общий воздухообмен.

Иногда система имеет вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то осевой вентилятор заменяют центральным.

В промышленных зданиях редко удается обойтись одной вентиляционной системой (местной или общеобменной) из-за разнородных вредных выделений и различных условий их поступления в помещение. В таких случаях оптимальным вариантом является устройство общеобменной вытяжной системы вентиляции.

В определенных случаях могут использоваться естественные системы на основе аэрации наряду с механической вентиляцией.

Канальная и бесканальная вентиляция

Вентиляционные системы могут иметь разветвленную сеть воздуховодов для перемещения воздуха (канальные системы). Также вентиляционные каналы могут отсутствовать (бесканальные системы), если вентилятор установлен в стене (перекрытии), при естественной вентиляции и т.д.

Любая система вентиляции характеризуется четырьмя признакам: назначением, зоной обслуживания, способу перемещения воздуха и конструктивному исполнению.

Правильно организованная система вентиляции регулирует движение воздушных масс в помещениях, с ее помощью контролируется влажность, подача свежего воздуха, устранение загрязненного. Она необходима для комфортного микроклимата, который влияет на здоровье и работоспособность человека. Система вентиляции продлевает срок эксплуатации здания, не допускает проявление грибков и плесени. Во время составления проекта здания обязательно проводится расчет воздухообмена, с помощью которого подбираются конкретные виды вентиляции. Преимущества и недостатки вентиляционных систем рассмотрим в данном обзоре.

Читайте в статье:

Что такое вентиляция и для чего она нужна

Вентиляция в зданиях устраивается для организации воздушных потоков, замены загрязненного воздуха чистым. Чтобы не происходило скопление пыли, обменные процессы должны быть налажены с определенной частотой и скоростью. Ежедневно для уборки используются средства бытовой химии. В помещениях с плохой вентиляцией пыль оседает, повышается концентрация химических соединений и влажность.

У людей, работающих в таких помещениях, появляются головные боли, ощущение песка в глазах, снижаться работоспособность. Может появиться аллергический насморк. И как следствие, снижение иммунитета и частые респираторные и вирусные заболевания.

Классификация систем вентиляции

Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:

по принципу воздухообмена она делится на принудительную и естественную;
смешанная – бывает приточная и вытяжная;
по месту организации – местная и общая;
по инженерной организации – канальная и бесканальная.

Разберемся в особенностях каждого вида вентиляционных систем.

Естественная

Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.

Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.

Механическая (принудительная)

Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и . Весь цикл работ и экономический анализ закладывается на стадии проектирования.

Приточная и вытяжная вентиляция

Системы можно классифицировать по принципу организации вентиляции:

В состав входят следующие элементы и оборудование:

приточные вентиляторы для обеспечения поступления воздушных масс;
шумоглушители – для погашения шума, который издает агрегат;
нагреватель – оценить его можно в прохладное время года;
воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
клапаны задерживают воздух извне в период отключения системы;
воздуховоды , по которым проходят потоки воздуха.

Приточно-вытяжная вентиляция

Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.

Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.

Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.

Виды вентиляции, преимущества и недостатки вентиляционных систем

Чтобы выбрать оптимальный процесс воздухообмена, нужно знать все положительные и отрицательные стороны каждой вентиляционной системы.

Плюсы	Минусы
Естественная
Организация притока воздуха путем проветривания без дополнительных затрат	Зависимость от климатических условий.
Механическая
Выполнение любой очистки воздуха. Они не зависят от изменения погоды.	Высокое энергопотребление. Устройство системы требует больших затрат, чем естественное вентилирование.
Приточная и вытяжная
Можно подобрать систему с необходимым комплектом установок.	Организацию систему нужно планировать на этапе проектирования. Высокое энергопотребление.
Приточно-вытяжная
Не требуется установка дополнительного оборудования, что снижает затраты на организацию системы.	Требуется периодическая очистка вентиляционных каналов. В прохладное время есть вероятность их замерзания. При неправильной установке трубы может возникнуть эффект обратной тяги в вентиляции частного дома. Система работает на разнице температурных режимов, это значит, что эффективным вентилирование будет только в ночное или прохладное время года.

Виды воздуховодов для вентиляции

Организация движения воздуха устраивается по специальным каналам при помощи воздуховодов. Главное их назначение – бесперебойная транспортировка потоков для создания комфортного климата в помещении.

Функциональность воздуховодов в прямой зависимости от следующих факторов:

формы конструкции ;
материала изготовления – металл или пластик. Металлические воздуховоды работают под большой нагрузкой и используются на производстве. Благодаря разнообразию видов и размеров пластиковых воздуховодов для вентиляции можно собрать канал любой сложности. Кроме того, пластик поглощает шум;
размера внутреннего сечения (круглой или прямоугольной формы) конструкции.

Воздуховоды можно разделить на жесткие и гибкие, которые применяют в случае соединения нескольких каналов. Можно устраивать комбинированные системы.

Виды вентиляторов для механической вентиляции

Вентилятор нужно подбирать с учетом геометрических параметров помещения и его назначения. В квартирах это особенно актуально для кухни и санузлов, в которых окна для естественного проветривания устанавливаются редко. В связи с этим, запахи распространяются по всей квартире. Помочь в этом сможет установка вентилятора.

При выборе нужно учитывать следующие параметры:

производительность;
производимый шум;
защищенность от повышенной влажности и от повышенных температур;
удобная функциональность.

Производители предлагают устройства, которые можно разместить в оконном проеме, в санузле, на кухне. Они могут иметь более высокую производительность для установки в общественных зданиях и на производстве.

Местная и общеобменная системы вентиляции

Системы вентилирования могут обслуживать определенные места или все площади в целом.

Местная вытяжная вентиляция

Если нужно удалить загрязненный воздух из определенных мест или требуется организовать приток свежего воздуха в определенные зоны, можно использовать местную вентиляцию. Она подходит для локальной организации воздухообмена, чтобы загрязненные массы не распространялись по всему помещению. Точечная организация вентиляции используется в промышленности или на производстве над рабочими местами. В частном доме можно установить местную вытяжную вентиляцию над плитой.

Общеобменная вентиляция: что это такое

Такая система вентилирования помогает очистить воздух во всем помещении. Можно устроить как приточную, так и вытяжную системы, причем первую необходимо выполнить с подогревом и системой фильтрации наружных потоков. Организацию общеобменной системы можно устроить при помощи вентилятора в оконном или дверном проемах, либо установить вентилятор с вытяжным воздуховодом.

Виды вентиляции производственных помещений

В промышленности организация вентиляции – это система мер, комплекс агрегатов и организация их обслуживания для поддержания оптимального микроклимата на производстве, стабильного воздухообмена и удаления загрязненных потоков.

по способу организации воздухообменных процессов можно устанавливать естественную и механическую системы;
по функциональности – приточные или вытяжные;
по локализации – местную или общеобменную;
по способу организации циркуляции воздуха – бесканальную либо канальную.

Канальная и бесканальная система вентиляции

Устройство вентиляции в частном доме может быть выполнено канальным или бесканальным способом.

Канальные организованы системой трубопровода (воздуховода), по которой происходит транспортировка потоков. Они компактны, есть возможность скрытой установки. Их можно установить на потолке, спрятав за навесными конструкциями, или в шахтах и нишах.

Бесканальные работают при помощи вентиляторов, например, в оконном или дверном проеме. Потоки воздуха проходят через форточки или щели, что позволяет поддерживать комфортный микроклимат.

Нюансы грамотного проектирования вентиляции

Грамотно составленный проект вентиляции частного дома обеспечит уютную обстановку на протяжении всего срока эксплуатации. Все расчеты должны ориентироваться на требования законодательства и строительные нормы и правила.

Можно самостоятельно разобраться, как правильно сделать вентиляцию в частном доме. Для этого нужно знать основные этапы проектирования:

Выполнение расчетов для определения оптимального воздухообмена. Это необходимо для подбора вентилятора и воздуховодов.
Построение схемы, при помощи которой подбирается необходимое сечение воздуховода.
Расчет показателей шума, который производит вентиляционные агрегаты.
Составление чертежей.
Подготовка ПСД.

Расчет вентиляции в частном доме

В частном доме планирование вентиляционной системы может быть выполнено при помощи расчетных параметров либо по упрощенной схеме.

Основной параметр расчета естественной вентиляции – кратность обмена воздушных масс. Она определяет, сколько раз в течение часа буде произведен воздухообмен. Если кратность равна 1, это значит, что в течение часа воздушные потоки поменяются один раз. Значение 0,5 означает, что в течение часа заменится только половина объема воздуха.

Для помещений разного назначения установлены свои нормы кратности либо объема удаления загрязненных масс.

Помещение	t воздуха в прохладный период года, °C	Показатели
		Кратность	Объем, м³ / ч
Жилое помещение	18-20		3 на 1 кв. м.
Ванная	25		25
Уборная индивидуальная	18		25
Ванная, совмещенная с санузлом	25		50
Умывальная комната	25	0,5
Душевая	18	5
Общая уборная	16		50 – на 1 унитаз, 25 – на 1 писсуар
Гардеробная	18	1,5

L = n × V , где

n – кратность воздухообмена;
V – объем комнаты.

Данная формула поможет подобрать оптимальную систему вентилирования.

Схемы систем вентиляции в частном доме

Грамотную схему обеспечения вентиляции составит только профессионал. Можно предварительно подготовить ее самостоятельно. При этом нужно знать некоторые нюансы:

в цепочке вентилируемых помещений на первом месте стоят жилые комнаты;
монтаж вытяжной трубы следует планировать выше конька кровли;
при подборе воздуховодов нужно выполнить расчеты их сечения;
вентиляция в частном доме из пластиковых труб должна быть тепло- и звукоизолирована. Если этим пренебречь, вечерами можно будет слышать из них завывание ветра.

Важно! В случае организации приточного поступления воздуха, чтобы не нарушить уютный микроклимат, нужно установить нагревательные элементы. Комфортная температура внешних потоков не должна быть ниже +18°С.

При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, и котельную. Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений.

Обустройство вентиляции в частном доме

В частном доме можно выполнить централизованную или локальную систему вентилирования.

Центральная вентиляция

Она устраивается по принципу приточно-вытяжной. Все каналы сводятся в одну установку, в которой монтируется приточный или вытяжной вентилятор, дополненный системой очистки, нагревательными элементами и автоматическим управлением. Все движения воздушных масс циркулируют в принудительном режиме.

Система имеет некоторые недостатки:

высокую стоимость;
необходимость прокладки трубопровода большого диаметра;
привлечение к монтажу профессионалов;
выделения отдельного помещения для оборудования.

Для небольших частных домов целесообразно выбрать локальную систему вентилирования.

Локальная вентиляция

Она представляет собой небольшую установку, которая рассчитана на организацию воздухообмена в одном помещении. Дополнительно она снабжена вентилятором, теплообменником, фильтрами, ионизатором и нагревателем. Внешний вид схож с кондиционером. Она может полностью решить проблему воздухообмена во всем доме, кроме санитарных комнат, подвала или кухни. Для них можно организовать естественное вентилирование. При установке локальной системы помощь профессионалов не требуется, ее нетрудно установить своими руками, что значительно сэкономит затраты на ее приобретение.
