Монтаж уличного освещения – схема автоматики в три этапа. Установка и подключение светильников уличного, ландшафтного или фасадного освещения Подключение уличных светильников

11.03.2020

Установка разнотипных светильников вне дома для организации фасадного, уличного или ландшафтного освещения прилегающей территории частного дома или коттеджа имеет свои особенности. Да и сами светильники имеют конструктивные особенности в виду, того что они устанавливаются на улице и подвергаются постоянному воздействию перепадов температур, ветра, осадков и солнечного света.

Для установки на улице выбирайте светильники более высокого качества, что будет гарантом их долговечной и безопасной работы.

Кроме того обращайте внимание на степень его защиты, определяемого индексом IP, который не должен быть меньше IP65 для светильников, устанавливаемых непосредственно на улице, и не менее IP44, если на них не будет непосредственно попадать влага (под козырьком, крышей).

При монтаже уличного или ландшафтного освещения, как правило используются светильники, которые устанавливаются непосредственно в не высоких пластиковых или металлических столбиках до 1 метра или на высоте от 2 до 7 метров на железных или бетонных опорах, либо крепятся на архитектурные здания и сооружения.

Монтаж светильников ландшафтного, фасадного или уличного освещения.

Прикрепить к внешним стенам, крыше, как правило ни у кого не вызывает трудностей. Для крепления используются дюбеля или анкеры, которые закрепляют светильник через специальные отверстия в его основании.

Остановимся более подробнее на фундаменте.
Он либо отливается из бетона на месте или просто вкапывается уже готовое основание в землю, а затем к нему крепится опора, на которой будет крепится светильник или можно непосредственно закрепить готовый столбик с завода, со встроенным светильником внутри. Можно использовать и металл для создания фундамента. Опора вставляется непосредственно во внутрь бетонного или железного основания и затем фиксируется в нем заливкой бетона, но если основание столбика крепиться на болты, необходимо предварительно предусмотреть и закрепить болты необходимого диаметра на необходимом расстоянии в основании.

Фундамент обеспечивает устойчивость и предотвращает падение и перекос.

Иногда конструкция уличного светильника предусматривает простое заглубление в землю или установку на поверхности.

Инструкция о том, как подключить светильники фасадного, ландшафтного или уличного освещения.

1. Разбираем корпус светильника , который должен быть хорошо защищен от попадания во внутрь влаги и других воздействий внешней среды. Смотрим инструкцию, если нет откручиваем видные болтики (могут быть и под заглушкой), реже встречаются модели на защелках.

2. Проверяем отсутствие напряжения на подключаемом кабеле с помощью индикаторной отвертки, и принимаем меры от ошибочного или случайного его включения во время нашей работы с ним!

3. Осуществляем крепление светильника к основанию. С помощью болтов, анкеров или дюбелей к стене или основанию фундамента. Реже столб вставляется в фундамент расклинивается и заливается бетоном.

4. Подключение к электропитанию.

Находим внутри специальное место для подключения электрического питающего кабеля к светильнику, которое чаще всего производится во влагозащищенных монтажных коробках- внутри которых Вы найдете . На него и садим один кабель или два в параллель, если светильники соединяются шлейфом (от одного светильника подключается следующий). На L- садится провод, на N- . Если материал осветительного прибора из металла или он крепиться на металлическое основание- его необходимо заземлить, соединив с третьим заземляющим проводником.

Не редки варианты, когда уже с завода светильник идет с подключенным кабелем к светильнику внутри с одной стороны и к герметичному разъему с другой стороны.

Все что нужно, это только подключить с соблюдением герметичности питающий электрический кабель к разъему и затем соединить разъемы между собой.

Общая принципиальная схема подключения уличного или фасадного светильника к электросети показана на схеме снизу.

Ноль идет сразу напрямую на светильник, а фаза через фото датчик или датчик движения. Вместо них можно и просто аналогично установить обыкновенный механический выключатель.

17-11-2015, 12:56

Освещение, которое дают светодиодные уличные фонари и лампы признано одним из эффективных, экономных и безопасных. Оценить удобство и преимущества светодиодных фонарей можно и в процессе монтажа, и при последующей эксплуатации. Они долговечны, обеспечивают чистый, ровный свет, который приближен к естественному дневному освещению и полностью безопасен для человеческих глаз.

Сегодня выбрать и купить светодиодные фонари , значит обеспечить хорошую видимость не только многолюдных улиц городов и мегаполисов, но и частного сектора, зачастую страдающего от недостаточной освещенности. Обустройство участка частного дома столбами, оснащенными светодиодными фонарями сегодня практикуется среди многих владельцев загородной недвижимости. Вопрос состоит в другом – как правильно подключить фонари на основе светодиодов, чтобы обеспечить экономию электроэнергии и долгий срок службы ламп?

Особенности подключения и схема

Установка светодиодных светильников уличного освещения в зависимости от вида, имеет свои тонкости. Для этого используются фонари, устанавливаемые на невысоких пластиковых или металлических опорах высотой до одного метра, монтируются на железобетонные столбы высотой от 2 до 7 метров и крепятся непосредственно на фасад здания. Как правило, установка и подключение фонарей на фасад иди крыше дома не вызывает серьезных затруднений. Другое дело – устанавливать прожекторы посредством подключения к фотореле.

Фотореле – это специальный компактный прибор, по-другому, его еще называют «сумеречный выключатель» или датчик освещенности. Он обеспечивает включение фонаря при наступлении сумерек и его автоматическое отключение с рассветом. В ассортименте современного рынка есть множество разновидностей фотореле, которые дополнительно могут быть укомплектованы датчиком движения. В этом случае, свет загорается и гаснет по заданному таймеру, к примеру, в полночь, но вспыхивает вновь при движении (автомобиля, человека, домашнего животного).

Выбрать и приобрести уличный фонарь на столб через интернет-магазин, значит получить полную комплектацию и приобрести дополнительно фотореле. Имеющиеся в продаже фотореле просты не только в использовании, но и в монтаже – имеющаяся на задней стенке прибора схема подключения значительно упрощает процесс. Перед монтажом нескольких ламп следует проложить питающий провод (кабель), с сечением 1,5 мм^2 с поэтапным подсоединением светодиодных фонарей. Вкупе со схемой подключения должна быть отображена и допустимая нагрузка. Важное правило – не допускать монтажа большого количества светильников, которые дают сильную нагрузку на сеть.

Также вы можете приобрести в магазине wesem-light.ru светодиодный фонарь прожектор . Весь товар отличного качества с доставкой по России.

Освещение — один из главных факторов, влияющих на комфорт человека. Поэтому оно присутствует не только внутри дома, но и вне его.

Уличные светодиодные светильники прекрасная альтернатива стандартным лампам накаливания, так как при аналогичных показателях уровня освещенности, они потребляют меньше электроэнергии.

Способы монтажа

Уличное освещение выполняется с помощью различных типов светильников. Это позволяет не только создавать оптимальный поток света, но и декорировать территорию. Следует понимать, что для таких целей желательно покупать светильники, которые способны выдержать воздействие влаги и перепады температур.

Монтаж таких систем может выполняться несколькими основными способами:

Крепление на стены. Для установки применяют светильники, оснащенные специальным каркасом. Фиксация устройства выполняется с помощью дюбеля или анкера.
Установка в фундамент. Подобный подход очень часто предполагает использование металлических опор, которые и превращают его в фонарь. Для монтажа такого светильника подбирается металлическая труба, к которой и фиксируется прибор. Затем вся конструкция устанавливается в почву и заливается бетоном.

Алгоритм подключения

Перед тем, как приступать к решению данной задачи, к светильнику следует подвести электрический кабель от источника питания. Если фонари установлены по всей территории, логичней будет проложить кабель под землей, чтобы он не мешал человеку при передвижении.

Процесс подключения можно разбить на несколько последовательных шагов:

Подводка электрической проводки. Для этого можно использовать различные способы, главное, чтобы система была безопасна.
Демонтаж защитной крышки. Зачастую она находится сзади прибора и фиксируется несколькими винтами или саморезами.
Подключение. Схема эта довольно проста и требует совмещение фазы и нуля кабеля к соответствующим клеммам на светильнике. Фиксация провода может выполняться, как с помощью пружинных зажимов, так и с применением болтовых креплений. Обратите внимание, что многие светильники могут работать только от 12 или 24 В. Поэтому перед ним обязательно подключить блок питания, рассчитанный на эти показатели.

Как видите, процесс подключения уличных светильников довольно прост и требует только соблюдения основных рекомендаций производителя. Если вы не уверены, что сможете сделать это самостоятельно, доверьте это опытному электрику.

Для нормальной и комфортной жизни в тёмное время суток включается уличное освещение. Его назначение может быть только техническим, как например, перед входом в калитку или перед гаражом. В этом случае основное внимание уделяется получению хорошей видимости в пределах освещённого пространства. Декоративное назначение светильников наружного освещения в основном связано с ландшафтным дизайном. При этом свет не всегда используется для возможности комфортного и эффективного выполнения тех или иных действий.

Он может либо просто служить ориентиром при движении в темноте по приусадебному участку, либо выполнять чисто декоративную функцию с использованием цветной подсветки. Часто светильники фасадного освещения совмещают в себе техническую и декоративную функции. Светильники это только часть осветительной электросети. Поэтому надо создавать ее, основываясь на предназначении освещения либо применяя воздушное прокладывание проводов и кабелей, либо закапывая их в грунт.

Техническое освещение предполагает достаточно яркий источник света расположенный выше роста человека, то есть не ниже двух метров от поверхности земли. При таком расположении он не будет слепить глаза, и освещаемое пространство получится достаточно большим при использовании ненаправленных источников света. Чтобы получить при одной и той же потребляемой мощности больше света надо применять рефлекторы (отражатели). Они наиболее широко распространены среди уличных светильников, предназначенных для технического освещения.

Уличное освещение

Располагаются эти светильники на столбах или на стенах строений на достаточной высоте над поверхностью земли. Подключение их делается от установленного после электрического счётчика. Поскольку по существующим нормам приборы учёта электроэнергии устанавливаются снаружи частных домов, для наружного освещения целесообразно предусмотреть отдельный электрощит. Причём для осветительной электросети большого участка лучше устанавливать несколько электрощитов. Так удобнее для управления этой сетью.

От каждого из них потребуется прокладывать провода и кабели к осветительному оборудованию. Поэтому надо нанести на плане участка места расположения светильников и определиться со способом присоединения их к осветительной электросети. Чтобы не повлиять на ландшафтный дизайн участка со стороны ввода электроэнергии рекомендуется прокладка кабеля подземным способом. Расположив электросчётчик в металлическом запираемом шкафу вводного устройства (ВУ) можно уменьшить количество дополнительных электрощитов для соединений осветительной электросети.

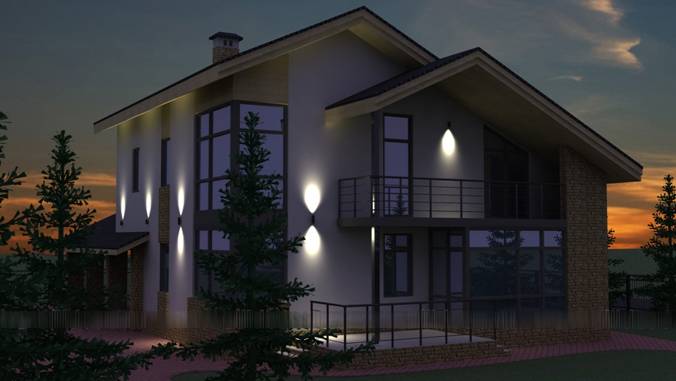

При таком соединении на стене дома целесообразно установить светильники фасадного освещения. Они будут одновременно выполнять и декоративные и технические функции. Особенно удачно сочетается с фасадным освещением светлые тона стен дома. Для фасадного освещения, свет которого падает на стены, рекомендуется подбирать оттенок белого для наилучшей декоративности. Поэтому в качестве источников света энергосберегающие и светодиодные лампы подходят для этой цели наилучшим образом.

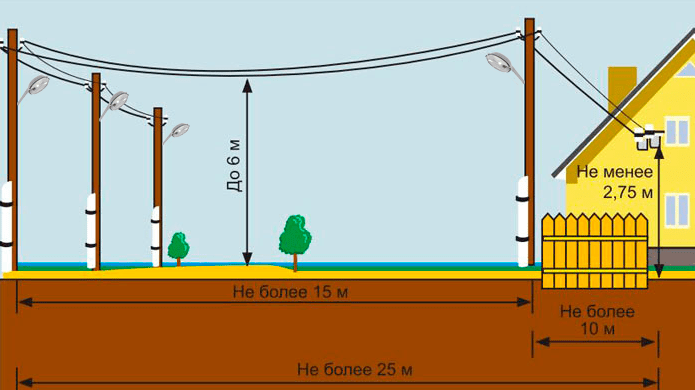

Для уличного освещения с расположением светильников на столбах целесообразно проложить провод по воздуху. При этом не потребуется рыть траншеи, что значительно дороже крепления проводов на столбах. Но устанавливая столбы и провода на них, следует придерживаться расстояний показанных на изображении ниже.

Фонари и фонарики на приусадебном участке

На территории участка такая установка на столбах светильников и проводов не будет нести в себе никакой декоративности. Для освещения с техническими и декоративными функциями в земле прокладывается кабель, и устанавливаются опоры полые внутри. Их изготавливают либо из металла, либо из пластика. Опоры с фонарями есть как с современным дизайном, так и стилизованные под старину. При монтаже

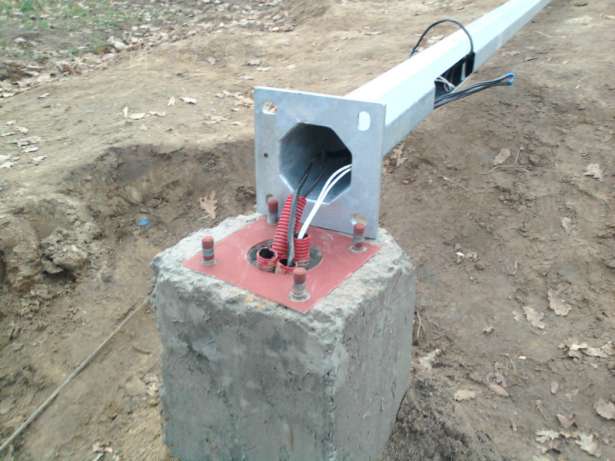

Фундамент и шпильки делаются заранее.

Для фундамента либо вручную лопатой выкапывается яма, либо в земле буром или коловоротом делается цилиндрический колодец на глубину 0,5 — 0,7 метра.
На дне его должен быть песок. Если на дне грунт надо насыпать и утрамбовать слой песка до толщины 10 – 15 см.
Диаметр колодца выбирается такого размера, чтобы прямоугольная деревянная опалубка, размещённая в нём, была несколько больше размеров основания столба.
По центру колодца вертикально устанавливается стальная или пластиковая труба, диаметр которой позволяет без усилий продеть провода через неё.
Нижний конец трубы заглубляется в песок, а на верхний конец надевается целлофановый кулек, чтобы при наполнении опалубки бетоном внутрь трубы ничего не попало.
После того как затвердеет бетон фундамента через трубку в нём продевается кабель уложенный в траншее.

Устанавливая светильники и прокладывая кабель для их присоединения, рекомендуется соблюдать такие рекомендации и требования:

Траншея для кабеля выкапывается на глубину 70 см которая принимается оптимальной. Причём минимальное расстояние до ближайшего строения принимается в 60 см, до кабеля или трубы – 50 см.
Если кабель или провод протянут по воздуху просвет от проезжей части принимается минимум 6 метров, а от дорожек приусадебного участка – минимум 3 метра.
Расположение светильников не должно создавать потоки света в окна, как собственного дома, так и в окна соседей и на территорию их участков.
Освещённое пространство, создаваемое светильником, минимально пересекается с пространством, освещённым соседним светильником.
Выключатели осветительной электросети с напряжением 220 В обязательно устанавливаются в месте которое надёжно защищено от влаги.
Для прокладывания в земле рекомендуются провода и кабели с медными жилами, поскольку они более устойчивы к деформациям и не ломаются от них так, как это может быть у алюминиевых жил.
Все элементы осветительной электросети 220 В необходимо заземлить.
Светильники для ландшафтного дизайна не должны затапливаться водой от талого снега или дождя.

Дорожки на приусадебном участке, вдоль которых стоят садовые фонари, красивы, удобны, но дороги по цене, а также в установке и монтаже. Особенно при значительной протяжённости дорожек. Чтобы избежать дорогостоящих работ по прокладыванию кабелей в выкапываемых траншеях, а также инсталляций фонарных фундаментов для дорожек и для ландшафтного дизайна применяются фонарики с автономным электропитанием. Элементами питания в этих фонариках могут быть либо аккумуляторы, которые периодически вынимаются и подзаряжаются, либо автоматически подзаряжаемые от солнечных элементов.

Если свет от таких фонариков недостаточно хорошо освещает дорожки можно сделать дополнительное освещение устроенное так же как на железнодорожных сортировочных станциях. На отдельной высокой мачте расположенной в оптимальном для источника света месте устанавливается яркий светодиодный прожектор. В сочетании с фонариками он создаст хорошую видимость на приусадебном участке в тёмное время суток.
