Как устанавливать выключатели с одной панелью. Фото процесса монтажа выключателя своими руками

29.10.2019

Раньше свет в помещении зажигали, просто повернув лампочку накаливания в патроне. Это не только неудобно, но и неприемлемо для современных осветительных приборов. Сейчас важным элементом системы освещения является выключатель. Этот простой прибор можно установить самостоятельно. О том как это сделать, рассказывается в нашей статье.

В наиболее привычном виде выключатели представляют собой небольшую кнопку, нажав которую можно замкнуть или разомкнуть электрическую цепь освещения помещения.

Место установки выключателя может быть разным, все зависит от предпочтений пользователя. Ранее заветную кнопку устанавливали на уровне глаз человека среднего роста. Сейчас выключатель монтируют так, чтобы для приведения его в рабочее состояние не надо было поднимать руку.

Принцип действия выключателя прост. Для того чтобы горела лампочка, к ней подходит два провода, которые называются фаза и ноль. С распределительно й коробки к выключателю отпускается только фаза. Здесь она разрывается на два провода: один идет от коробки до места установки выключателя, а другой – от выключателя к светильнику. Соединение и разъединение фазных проводов осуществляется благодаря клавише.

Виды выключателей

Конструктивно все выключатели, которые предлагаются сейчас на рынке электротоваров, делятся на одноклавишные и двухклавишные. Кроме того, они могут отличаться в зависимости от типа подключения:

закрытые применяются там, где проводка проходит в стене и подготовлено место для монтажа выключателя;
наружные выключатели подсоединяются к внешней проводке, что встречается гораздо реже сегодня.

Начнем с описания конструкции и способа подключения закрытых выключателей.

Монтаж выключателя закрытого типа

В месте монтажа закрытого выключателя должно быть цилиндрическое углубление в стене, обычно снабженное подрозетником, представляющим собой металлический или пластиковый стакан, через дно которого выходит провод для подключения. Удобно, чтобы длина проводов для подключения выключателя составляла 10 см.

Как установить закрытый одноклавишный выключатель

Каков бы ни был выключатель, прежде чем приступить к его установке важно с помощью указателя напряжения определить, какой из проводов под напряжением, а какой нет. После этого необходимо отключить подачу электроэнергии к месту установки устройства и вновь проверить наличие тока на обоих проводах.

Однокнопочные выключатели могут несколько отличаться друг от друга в зависимости от производителя и цены.

Самую простую конструкцию имеют устройства, цена которых не превышает 80 рублей. На механизме такого выключателя есть распирающие скобы для монтажа, которые подтягиваются при помощи винтов. Для подключения каждого из проводов фазы есть также по винту, к которому ведут отверстия. Весь монтаж включает в себя следующие этапы.

Шаг 1. После того как фаза полностью обесточена, начинают подготовку самого выключателя к монтажу. Для этого снимают кнопку с рамки. Под клавишей находится два винта, соединяющих механизм с лицевой стороной выключателя. Их откручивают, отсоединяя рамку от рабочего элемента выключателя.

Шаг 2. Раскручивают винты для подсоединения и фиксации проводов.

Шаг 3. Снимают изоляцию с кабелей, оставляя оголенным примерно сантиметр каждого провода.

Шаг 4. В отверстия, идущие к каждому винту, вставляют кабели фазы таким образом, чтобы оголенный участок провода не входил в паз на 1 мм своей длины.

Обратите внимание! Даже на некоторых дешевых выключателях с обратной стороны рабочего механизма места входного и отводящего контактов отмечены символами. Вход может быть обозначен цифрой 1 или латинской буквой L, гнездо отводящего кабеля отмечают цифрами 3, 1 (если вход обозначен L) или стрелкой.

Шаг 5. Закручивают винты, фиксирующие контакты и проверяют, насколько прочно произведено соединение. Концы кабелей не должны свободно двигаться.

Обратите внимание! Винты у дешевых выключателей, а также резьба для них не особо прочные, поэтому не стоит слишком затягивать крепежи.

Шаг 6. Теперь механизм строго горизонтально устанавливают в подрозетник.

Шаг 7. Фиксируют рабочий элемент распорными скобами, затягивая винты, которые регулируют распорки. Проверяют, надежно ли вмонтирован выключатель.

Шаг 8. Накладывают на механизм защитную рамку и закрепляют ее через специальные отверстия винтами.

Шаг 9. Устанавливают клавиши.

Монтаж выключателя окончен.

Одноклавишные устройства, цена которых выше 90 рублей, немного отличаются по своей конструкции и процессу монтажа. В самом начале не забудьте проверить активную фазу и выключить подачу электроэнергии.

Обратите внимание! У более дорогих выключателей рамка продается отдельно, а само устройство состоит из механизма и прикрепленной к нему клавиши.

Шаг 1. Прежде чем приступить непосредственно к монтажу выключателя, устанавливают специальный пластиковый подрозетник. Его монтируют в бетонную стену при помощи алебастра.

В подрозетнике есть специальное отверстие для провода.

Шаг 2. С механизма снимают клавишу.

Шаг 3. Отверстия для проводов у такого выключателя не имеют винтов, но устроены так, что контакты в них надежно фиксируются. Для этого провода вставляют в прорези в соответствии с указателями: L – входное отверстие, стрелочка вниз – выход.

После того как оголенные контакты вставили плотно в отверстия, необходимо проверить прочность соединения. Для этого несильно тянут за провода. Если нужно по какой-то причине вытащить кабели, то нажимают на специальный рычаг, находящийся сбоку механизма.

Шаг 4. Монтируют механизм в подрозетник строго горизонтально и фиксируют его при помощи винтов.

Шаг 5. Устанавливают и фиксируют благодаря специальной защелке рамку.

Шаг 6. Закрепляют клавишу.

Выключатель готов к эксплуатации.

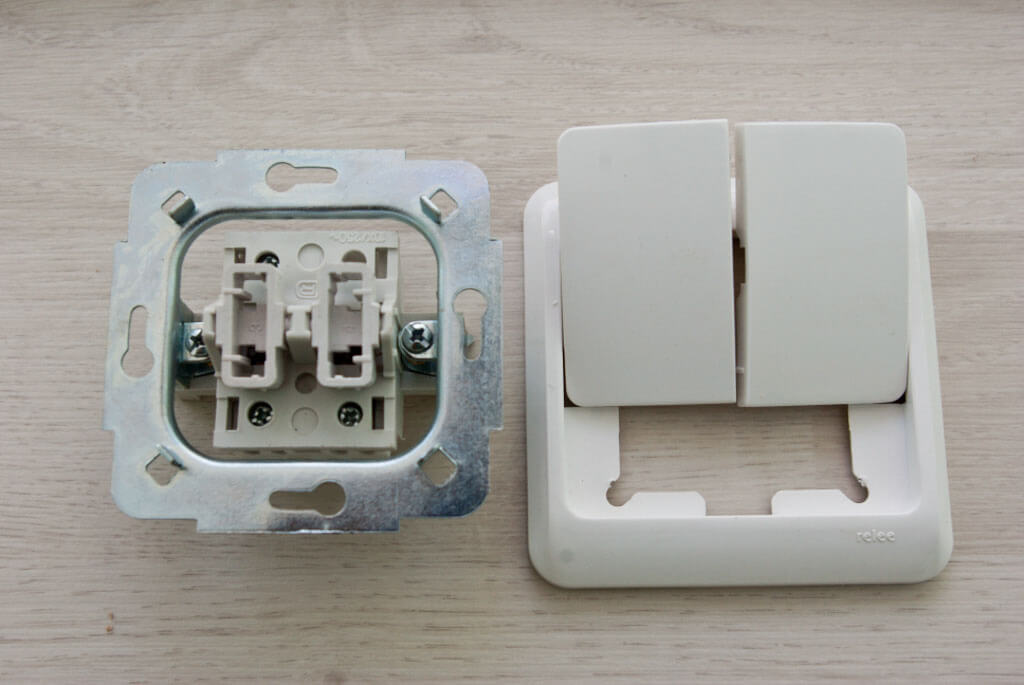

Двухклавишные выключатели и их монтаж

Такое устройство устанавливают для управления люстрами с большим количеством лампочек или, например, для раздельного санузла. Конструкция и принцип монтажа двухклавишного выключателя не особо отличается от однокнопочного.

Отличие состоит в том, что к выключателю подходит 3 провода фазы: один является входным, два других – отводящие. Под напряжением находится только первый кабель.

У дешевых выключателей нет обозначений, в какой паз какой провод вставлять. На самом деле запутаться тут сложно. Сверху располагается один винт, поэтому сюда подсоединяется провод, подводящий ток. Нижние пазы предусмотрены для обесточенной фазы.

У более современных и дорогих устройств на обратной стороне выключателя есть следующие обозначения:

когда речь идет только о цифровых символах, то 1 – это питающий провод, а 2 и 3 – отводящие;
если на механизме стоят значки L, 1 и 2 или L и две стрелочки, то к L подсоединяют питающий провод, к остальным – отходящие.

Обратите внимание! Если делаете проводку самостоятельно, то все 3 провода лучше сделать разных цветов.

В остальном установка не отличается от однокнопочных выключателей.

Как монтируются другие типы выключателей

Наружные устройства устанавливаются еще проще. Им не нужны подрозетники, но необходимо будет просверлить отверстия в месте монтажа для дюбелей.

Выключатели с подсветкой на клавишах немного сложнее устроены, но это не сказывается на процессе монтажа. А устройства, реагирующие на голос, хлопок или другие сигналы снабжаются подробной инструкцией по установке.

Видео – Установка выключателя своими руками. Подключение одноклавишного выключателя

Видео – Схема подключения двухкнопочного выключателя

Одноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома.

Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы.

В нашей статье вы найдете ответы на свои вопросы, схему и видео-рекомендации по подключению одноклавишного выключателя.

Выключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник . Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.

Выключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ , а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.

Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током .

Для подключения осветительной лампы к сети с использованием обычно используется , в которой производится коммутация. При этом к ней подходит 6 электрических линий – по двум подается напряжение, две идут к лампе и две идут к выключателю.

Как правильно выбрать

В зависимости от вида электропроводки ( или ) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену . В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник.

В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики . Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А.

В паспорте указывается также максимальная коммутируемая мощность (стандартная -2,2 кВт).
При этом, мощность потребителя, например, осветительных средств дома, не должна превышать этой максимальной мощности .

Установка и видео-инструкции

При монтаже системы управления светом наибольшее внимание надо уделять:

Правильному соединению элементов в коробке (блоке) распределения.
Правильному подключению самого выключателя.

Схема подключения одноклавишного выключателя к лампочке:

Для выполнения первого правила надо сделать следующие операции:

Определить , подходящую с сетевой стороны. Для этого можно использовать пробник – с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
Отключить питание на квартирном .
Соединить фазу с одним из , идущих к выключателю.
Соединить второй кабель, идущий от выключателя, с , который подходит к центральному контакту цоколя осветительной лампы.
Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.

Соединение зачищенных концов можно осуществлять различными способами:

скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
винтовыми или болтовыми зажимами;
с помощью клеммных колодок;
пружинными зажимами, например, типа Wago.

Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

Для выполнения второго правила надо выполнить такие операции:

Снять клавишу устройства с применением отвертки с тонким жалом. При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно.
Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
При скрытой проводке вначале произвести подключение проводов . Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
Установить клавишу на место.

Узнайте из этого видео, как правильно подключить одноклавишный выключатель света:

В следующем видео мы расскажем, как правильно установить одноклавишный выключатель:

В заключение надо включить на щитке и проверить работоспособность системы и ее регулировку.

Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения .

Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки.

Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку
выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

На сегодняшний день существуют устройства выключения света с одной, двумя и тремя клавишами. На самом деле подсоединять их к сети довольно просто, главное немного разбираться в электрике и знать, какой провод куда должен идти. Далее мы рассмотрим, как самому выполнить подключение выключателя света с одной, двумя и тремя клавишами, но сначала немного поговорим о том, где может использоваться каждая из моделей.

Разновидность фурнитуры

О предназначении выключателя света, думаю, знает любой электрик-новичок. Обычное одноклавишное изделие позволяет обесточить всю группу светильников подведенную к нему. Такой вариант исполнения принято устанавливать в любой комнате, имеющей одну группу лампочек.

Предназначение двух клавишной модели – управлять светильником, имеющим две группы лампочек. К примеру, для , несколько точечных светильников установлены над столешницей, а несколько над обеденным столом. Во время приготовления пищи не обязательно включать все лампочки, а достаточно только осветить столешницу.

Принцип работы трехклавишного изделия аналогичен предыдущему, вот только в данном случае возможно регулирование трех групп лампочек. Обычно подключение выключателя света на три клавиши выполняют в гостиных и спальнях, для регулировки освещения многорожковых люстр.

Сейчас мы рассмотрим, как правильно подключить выключатель света с одной, двумя и тремя клавишами, предоставив краткую пошаговую инструкцию, все необходимые схемы и видео уроки, которые должны быть понятны даже для чайников в электрике.

Подготовительные мероприятия

Перед тем, как приступить к подключению, необходимо подготовить все материалы и инструменты, а также осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

: пайка либо .
Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: .
К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
Перед тем как приступать к работе, Вы должны ознакомиться с , чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов для подключения выключателя света Вам понадобятся:

набор отверток (фигурная, прямая, индикаторная);
соединитель (если пайка, тогда паяльник и припой);
плоскогубцы;
острый нож.

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу монтажа!

Разводка проводов

При подключении одноклавишного, двухклавишного и трехклавишного выключателя своими руками схема разводки проводов от соединительной коробки к светильникам будет немного отличаться. Сейчас мы рассмотрим каждый из вариантов!

Подключить одноклавишный выключатель самому проще всего. В распределительную коробку входят два провода – нулевой и фазный.

Вводной ноль (синего цвета) сразу же соединяется с нулем светильников (см. на схеме). Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки. Вот и вся схема подключения проводов одинарного устройства. Как вы видите, ничего сложного нет, главное не перепутать жилы между собой (что бывает очень часто, несмотря на то, что в стене выведены только два провода).

Видео: подключение одноклавишного выключателя

Две клавиши

Немного отличается. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно. Как и в предыдущем случае, в распределительную коробку будет входить две жилы. Синий проводник на входе в коробку сразу же соединяется с остальными синими проводами.

Фаза сначала ведется на разрыв на две кнопки, фиксируясь в специальном вводном отверстии. Два исходящих провода идут к каждой группе светильников (либо просто на две лампочки).

Обращаем Ваше внимание на то, что на задней стороне корпуса имеются 3 вывода: два с одной стороны и один с другой (см. картинку ниже). Тут нужно быть внимательным и ничего не перепутать: там, где один ввод, необходимо подключить входящую фазу, а там, где 2 отверстия, должны выходить исходящие фазные провода, идущие к светильникам.

Наглядная видео инструкция подключения двойного устройства:

Видео инструкция: установка двухклавишного выключателя

Три клавиши

Схема подключения тройного выключателя света аналогична монтажу двухклавишного изделия. Ноль, как и в предыдущих случаях, скручивается с нулями всех трех групп лампочек. Вводная фаза направляется на разрыв, а оттуда разделяется на три отдельных фазных проводника, идущих каждый к своей группе ламп.

Предоставляем Вам наглядную схему:

Видео инструкция по установке:

Видео: установка трехклавишного выключателя

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема - сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило - мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

прочный корпус
надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем - в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира - из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос - правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

первая клавиша - 2 лампы
вторая клавиша - 4 лампы
обе клавиши - 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

сенсорные срабатывают на поднесенную руку;

акустические включают (выключают) свет по хлопку или голосовой команде;
выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток - при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.
