Подвесной потолок Armstrong: преимущества и недостатки. Потолок Армстронг («Armstrong»): виды, комплектующие, технология монтажа Панели для потолка Армстронг: описание

Сегодня подвесной потолок - это неотъемлемая часть интерьера торговых залов, офисов, ресторанов и т. д. Помимо декоративной функции, их применение способствует созданию хорошей акустики и оптимальных условий микроклимата.

Модульные подвесные потолки типа Armstrong широко используются как в офисных, так и в жилых зданиях, а также в общественных местах, торговых комплексах и помещениях различного назначения.
Современные интерьеры сложно представить без этих легких, эстетичных, удобных конструкций, с помощью которых можно придать помещению законченный вид. К тому же, не видны недостатки старого потолка.

Достоинства:

  • Невысокая стоимость модульных систем.
  • Экологичность материала, из которого изготовлены панели.
  • Возможность частичного ремонта потолочной конструкции без закрытия помещения на ремонт. Нужно всего лишь заменить непригодные для дальнейшего использования съемные панели и поставить на их место новые.
  • Конструкция профиля для подвесного потолка Армстронг позволяет скрыть за ним инженерные коммуникации.
  • Обеспечивается достаточная вентиляция пространства, скрытого за подвесным потолком.
  • Возможность установить встраиваемое освещение и специальные решетки для вентиляции, а также системы для предотвращения возгораний.
  • Монтаж, замена или ремонт отдельных частей потолка производится очень быстро.
  • Уровень звукоизоляции помещения и его акустика улучшаются.
  • Вес конструкций небольшой. Это позволяет устанавливать подвесные потолки в помещениях большой площади. Дополнительные подпорки или перегородки не нужны.
  • Потолок Армстронг не горюч.

Используя крепления различной длины, можно регулировать уровень потолка, уменьшая объем комнаты ровно настолько, насколько это необходимо.

Недостаток у этой потолочной конструкции всего один – противостоять воздействию влаги потолок не способен. В тех помещениях, где влажность постоянно повышена, можно использовать специальные влагостойкие и моющиеся потолки.

Разновидности:

  • Потолки эконом-класса. Их устанавливают там, где важно соблюдать гигиеничность, хорошую акустику и звукоизоляцию. Среди них марки: TATRA, BAJKAL, OASIS и OASIS PLUS.
  • Потолки класса Прима. Эти потолки более прочные, не боятся постоянного воздействия влажной среды. Декоративные текстуры и повышенная огнестойкость - отличительные свойства этого вида Армстронга. Выглядят всегда дорого и стильно. Марки: PRIMA CASA, PRIMA PLAIN, а также PRIMA ADRIA и другие.
  • Влагостойкие потолки Армстронг. Используют в банях, бассейнах, прачечных комбинатах, технических зонах, складах. Серии: MYLAR и NEWTONE RESIDENSE.
  • Гигиенические потолки Биогуард. Модульные подвесные конструкции подходят для медучреждений. Также разрешено их применение на объектах пищевой промышленности. Подвесные потолки соответствуют всем стандартам.
  • Акустические потолки Армстронг - это подвесные системы, которые наиболее полно обеспечивают высокое звуко - и шумопоглощение. Применяют в офисах, ресторанах, кинотеатрах, гостиничном хозяйстве, школах, бассейнах. NEEVA и FREQUENCE. - серии акустических потолков.
  • Дизайнерские потолки Армстронг. Многие считают, что обычные модульные потолки – это довольно просто и скучно. Но это мнение ошибочно. Дизайнерские решения для подвесных потолков отличаются оригинальной цветовой гаммой, интересной текстурой поверхности, инновационными материалами, из которых изготовлены панели. Где применяют? При отделке баров, ресторанов, торговых центров, аэропортов, гостиниц, коттеджей. Популярные серии: CELLIO, CIRRUS DORIC, GRAPFIS CUADROS, LINEAR и DIAGONAL.

Особенности установки:

  • Перед началом установки подвесной конструкции нужно провести все коммуникации. Они позже полностью будут закрыты потолочными панелями.
  • Следует уточнить вес встраиваемого оборудования. Подвесные системы выдерживают нагрузку, которая доходит 6,5 кг на кв.м. Если вес превышает эти показатели, нужна подвесная система, которая выдерживает вес до 10 кг на кв.м.
  • Монтаж начинают с проведения разметки. Плоскость будущей конструкции задают с использованием уровня (лазерного или гидравлического).Далее по линии уровня крепят стеновые уголки. Размещают и устанавливают крепежные элементы.
  • Собранные подвесы устанавливают на параллельных линиях, начерченных на потолке. Через отверстия к подвесам прикрепляют направляющие. Результат - появляется единое пространство с установленными пристенными уголками.
  • В направляющие профили, которые находятся на расстоянии 60 см, в длинные прорези вставляют специальные перемычки. В итоге они образуют сетку, размер ячеек которой составляет 0,6 на 1,2 м. Далее добавляются перемычки меньшей длины - появляется сетка с ячейками 60х60 см.
  • Осталось вставить потолочные панели (карточки). Если есть лишний материал, он убирается специальным строительным ножом.

Сегодняшние потолки «Армстронг» удивляют разнообразием. Одни способны сделать помещение светлее и просторнее, другие эффектно подчеркивают его лучшие стороны, третьи являются шедеврами дизайна.

156 лет назад в американском штате Пенсильвания ирландский иммигрант Томас Армстронг открыл маленькую мастерскую для обработки пробки и небольшой магазин. Преодолевая проблемы и кризисы бизнес успешно расширялся и развивался полтора столетия. Теперь это международная корпорация, которая располагает 42 заводами в 12 странах мира. Декоративный и многофункциональный потолок бренда Армстронг популярен в России благодаря универсальности подвесной конструкции и разнообразию дизайна.

Для этой марки разработан ряд унифицированных дополнительных аксессуаров, налажено их производство, продукция пользуется спросом. Потолки Армстронг состоят из металлического каркаса, закрепляемого по периметру стен, и укладываемых на него плит. Металлические направляющие элементы в собранном виде отображены на рисунке.

Плиты, формирующие поверхность, выпускаются с типовыми размерами 600*600*15 и 600*1200*15 миллиметров. Они устойчивы к возгоранию, что соответствует правилам пожарной безопасности. Для изготовления применяются материалы:

  • Волокно минеральное твёрдое и мягкое
  • ламинат
  • стекловолокно
  • металл с полимерным напылением
  • комбинированные сырьё, для придания изделиям заданных свойств

Подвесные потолки разделяются на «невидимые» и «видимые» в зависимости от внешнего вида образуемой поверхности – сплошной, без зазоров или состоящей из квадратиков и прямоугольников. Эффект монолитной плоскости достигается благодаря использованию специальных креплений, с помощью которых скрываются направляющие элементы каркаса. Различаются они и по фактуре, цветовой гамме, прочности, стоимости. В соответствии с назначением ремонтируемых помещений подбирается серия плит покрытия с подходящими техническими характеристиками:

  • дополнительная звукоизоляция обеспечивается сочетанием звукопоглощающих и звукоизоляционных материалов
  • с теплоизоляционными свойствами
  • устойчивость к повышенной влажности – для ванных комнат, туалетов, бассейнов
  • с усиленной огнезащитой
  • противоударное, повышенной прочности
  • светоотражающее и зеркальное, позволяет экономить энергоресурсы за счёт использования светильников меньшей мощности
  • с антибактериальным покрытием, предотвращающее размножение болезнетворных бактерий и вирусов, – для медицинских учреждений и мест приготовления пищевых продуктов
  • улучшающее акустику помещений
  • устойчивое к интенсивным чисткам с применением химических моющих средств

Выполнять подвесные потолки в любой конфигурации, многоуровневыми, с фрагментами разных расцветок и форм, включая изогнутые, позволяет универсальность их устройства. Благодаря этим свойствам создаются эксклюзивные варианты дизайнерских решений оформления интерьеров, которые способны удовлетворить самые взыскательные эстетические требования.

Комплектация и расчёт объёмов материалов

Чтобы рассчитать количество требуемых материалов предварительно замеряются длина, ширина помещения и разрабатывается оптимальная схема раскладки потолочных плит. Почти никогда не удаётся смонтировать потолок так, чтобы он состоял из одних только целых элементов; некоторые плиты будет необходимо подрезать. При составлении схемы предусматривается, что с противоположных сторон будут симметрично располагаться плиты равных размеров. Расчётная норма расхода для этого материала составляет 1,05.

Специалисты советуют количество плит определять поштучно, в соответствии разработанной схемы, плюс дополнительно – 10%.

Небольшой запас материалов требуется для непредвиденных ситуаций в процессе производства работ и дальнейшей эксплуатации. Элемент определённого модельного ряда и серии спустя некоторое время может уже не поступать в продажу.

Панели подвесных потолков, как правило, реализуются вместе с набором необходимых комплектующих деталей и изделий, что позволяет качественно и быстро выполнить монтажные работы. Рассчитать потребность материалов по схеме не составит труда:

  • угловой профиль устанавливается по периметру, крепится к стенам через 500 мм
  • несущие профили монтируются параллельно стене, шаг – до 1200 мм
  • длинные перемычки располагаются под прямым углом к несущему профилю
  • короткие перемычки устанавливаются параллельно несущему элементу
  • прямые или регулируемые подвесы для несущих профилей крепятся к потолку, шаг – до 1200 мм
  • дюбели, саморезы для крепления

Альтернативный вариант – диагональная установки подвесного потолка. В этом случае несущие рейки располагаются под углом 45о к стенам. Значительно возрастает трудоёмкость работ и количество плит, которые будут размечаться для обрезки. Такой вид раскладки выглядит более привлекательно, оригинально.

Технология монтажа и общие правила

Установка конструкций начинается с аккуратной, точной разметки и закрепления взаимно перпендикулярных осей.

Разбивку осей осуществляют в направлениях от середины помещения к стенам. Это позволяет определить размеры плит, которые будут расположены около стен.

Если под потолком не предусмотрена прокладка инженерных коммуникаций, то высота расположения углового элемента не должна быть менее 100 мм; зазор необходим для установки осветительных приборов. Несущие конструкции рассчитаны на определённую величину нагрузки, поэтому все прокладываемые под потолком подводки должны самостоятельно и надёжно закрепляться к плите потолочного перекрытия. Они не должны быть связаны с крепёжными деталями подвесного потолка.

Монтаж каркаса является наиболее сложной частью работы. Вначале по периметру помещения, начиная от углов, устанавливается угловой элемент и надёжно закрепляется дюбелями. Затем к перекрытию крепятся подвесы для несущих конструкций, с помощью которых регулируются горизонтальность положения и высота подвесного потолка.

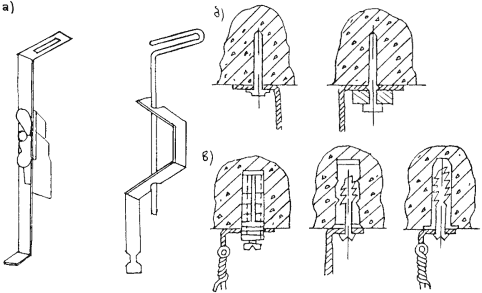

На рисунке изображены: а) виды подвесов – гибкие и жёсткие, б) вариант крепления с помощью пристрелки строительно-монтажным пистолетом, в) способ крепления с использованием распорных деталей. Виды креплений подбираются в зависимости от материала, из которого изготовлены плиты перекрытия.

С закреплением на подвесах монтируются несущий профиль, выполняется его выравнивание, после чего устанавливаются продольные и поперечные рейки длиной 1200 и 600 мм. Фрагмент готового каркаса выглядит таким образом.

Прокладка подводок инженерных систем, электропроводка, монтаж светильников осуществляется одновременно с монтажом конструкций потолка. Потолочные плиты раскладываются по направляющим профилям в последнюю очередь, после надёжного укрепления всех частей каркаса и подключения осветительных приборов.

Важно при работе постоянно контролировать при помощи уровня, строительного угольника и рулетки горизонтальность положения конструкций, межосевое расстояние, правильность прямых углов между направляющими деталями.

При неправильной разметке и перекосах осей панели не подойдут по размерам. Они не впишутся в ячейку, или не будут держаться на полочках надлежащим образом.

При устройстве подвесных потолков учитывается то, что строительными нормами и правилами строго регламентируется высота потолков в жилых и общественных помещениях.

При несоблюдении установленных параметров архитектурно-строительный надзор имеет право признать помещение непригодным для эксплуатации. Длительное нахождение в них вызывает ощущение дискомфорта и оказывает отрицательное влияние на работоспособность и общее самочувствие людей на подсознательном уровне.

Общие правила технологии работ предусматривают ряд технических требований:

  • не допускается превышение значения относительного прогиба сборных конструкций 1/250 длины пролёта
  • недопустимость дополнительных монтажных нагрузок
  • облицованная поверхность должна быть достаточно жёсткой и исключать возможные вибрации панелей, без провесов по стыкам
  • величина перепадов высоты плит и монтажных реек допускается в пределах не более 2 мм
  • максимальное отклонение плоскости потолка по вертикальному, горизонтальному и диагональному направлениям допустимо не более, чем на 1,5 мм на каждый метр длины
  • измерительный контроль предусматривает не менее 5 замеров на каждые 50 метров отделочной поверхности

Достоинства

Подвесные потолки Армстронг скрывают повреждения, неровности или перепады высоты плит потолочного перекрытия. Его конструкция применима для любых помещений, для поверхностей из любых материалов, на проектируемой высоте от потолочного перекрытия, под различными углами наклона, в горизонтальном и вертикальном положениях. Под его поверхностью удобно располагать воздуховоды вентиляционных систем и кондиционирования воздуха, электропроводку, трубопроводы водоснабжения и газоснабжения, системы автоматической пожарной сигнализации и пожаротушения. Обеспечивается удобный и быстрый доступ к коммуникациям при аварийной ситуации.

Выбор доступных потребителю унифицированных аксессуаров, предназначенных для этой конструкции потолков позволяет без затруднений произвести переустройство. Например, чтобы визуально увеличить пространство, взамен старых установить инновационные панели исполнения 3D. Или заменить устаревшего исполнения светильники на энергосберегающие. Достаточно вместо прежней стандартной плиты установить новую, с тем или иным встроенным элементом, и выполнить подключение к соответствующим коммуникациям.

Конструкции долговечны и прочны. Установку можно производить в ранее отремонтированных помещениях, так как дополнительная отделка для них не требуется. Эксплуатационные качества позволяют периодически выполнять влажную уборку с использованием чистящих средств или очистку пылесосом. В случае затопления из вышерасположенных помещений или с кровли достаточно будет заменить несколько плит, если на них появились пятна или разводы.

  • Как устроен армстронг
  • О самодельных плитах
  • Расчет армстронга
  • Узлы подвески
  • Монтаж каркаса потолка
  • Сборка потолка армстронг

Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков.


Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды. Однако ничего идеального не бывает. Потолок армстронг имеет как неоспоримые достоинства, так и существенные недостатки.

Чем хорош и чем плох армстронг

Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).

Как устроен армстронг

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

  • Потолочная плита.

  • Поперечный профиль длиной 600 мм.
  • Несущий профиль длиной 3700 мм.
  • Продольный профиль длиной 1200 мм.
  • Подвес, где 5а – крючок; 5б – штанга.
  • Периметральный (стеновой) профиль длиной 3000 мм.
  • Крепежный узел в базовом потолке.
  • Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

О самодельных плитах

Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.

Оборудование для потолка армстронг

Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.

Заводские плиты армстронг

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

  • По длине комнаты обрезанный ряд относится к дальней от входа стене.
  • По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

  • Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
  • Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
  • Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
  • Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

  • Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
  • Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
  • Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
  • Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
  • Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Узлы подвески

Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

Расчетная схема потолка армстронг

Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.

Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.

При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

Схема сборки потолка армстронг (увеличение — по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

Сборка потолка армстронг

Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.

В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.

Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!

Видеоинструкция по технологии монтажа

А все-таки можно и в квартире!

Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отказаться от пружинно-штыревых подвесов. В таком случае межпотолочное пространство можно ужать до 120 или даже до 80 мм.

Как он будет висеть? Крепежными узлами будут уголки из оцинковки или жести с двумя отверстиями на саморезах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такого подвеса должна быть немного больше высоты межпотолочного пространства, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут металлическим штырьком.

Проволока заранее режется на отрезки нужной длины, ходовой ее конец вводится поочередно в отверстия профиля и крепежного узла в перегибом на них. Концы проволоки скручиваются. При некотором навыке монтаж такого подвеса времени требует не больше, чем штатного.

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

Каждый человек мечтает создать в своем жилище красивый и неповторимый интерьер. В оформлении комнат большую роль играет потолочное покрытие. Поговорим о преимуществах подвесных потолков Armstrong.

Особенности

Плиточный потолок Armstrong является одним из самых популярных типов подвесных покрытий. Изделия используют для отделки не только жилых домов, но и деловых офисов, торговых центров. Такая основа прекрасно смотрится практически в любом интерьере и стилевом направлении.

Каждый подвесной потолок Armstrong включает в себя набор основных деталей. Это:

  • специальная подвесная система из струн и проволоки;
  • легкая каркасная конструкция;
  • модульные плиты размером от 0,6 м2 до 1 м2;
  • зажимные механизмы, которые крепятся к перекрытию с помощью дюбелей.

Модульные плиты потолков Armstrong подразделяют на два основных вида.

  • Современные плиты. Этот тип ячеек защелкивается при установке с наружной стороны.
  • Классические плиты. Такие ячейки вкладываются в каркасную конструкцию изнутри.

Потолочные покрытия данного типа изготавливаются из самых разных материалов (металл, минеральное волокно, стекло, пластмасса). Нередко модели имеют интересную зеркальную поверхность или красивые декоративные рисунки. Поэтому потолки Armstrong часто используются для создания оригинального и стильного дизайна.

Плюсы и минусы

Подвесные потолки Armstrong могут похвастаться большим перечнем положительных качеств.

  • Высокая пожаростойкость . Данные конструкции изготавливаются из негорючих элементов, что позволяет избегать опасных пожарных ситуаций.
  • Небольшая стоимость. Среди широкого ассортимента, представленного на рынке строительных материалов, эти потолки выделяются приемлемой практически для любого потребителя ценой.
  • Маленький вес. Изделия Armstrong отличаются небольшой массой, что значительно упрощает проведение монтажных работ.
  • Хорошая звукоизоляция . Это важное свойство позволяет оформлять плитами даже помещения с громким звуковоспроизведением.
  • Легкий монтаж. Установка такой потолочной конструкции не занимает много времени и не требует особых навыков.
  • Красивый внешний вид. По мнению многих специалистов и потребителей, такие потолочные покрытия выглядят стильно и изящно. Кроме того, на рынке представлено многообразие вариантов различных расцветок и моделей, украшенных принтами.
  • Возможность скрыть дополнительные детали . Подвесной потолок Armstrong позволяет устанавливать все элементы коммуникаций внутри изделия, не позволяя им испортить общий вид покрытия.
  • Светоотражающая поверхность . Такое покрытие позволяет намного улучшить освещенность комнаты и визуально расширить пространство.

Несмотря на большой список преимуществ, подвесные потолки Armstrong обладают и рядом недостатков.

  • Низкая влагоустойчивость . При попадании некоторого количества воды на поверхность потолок быстро вздувается и теряет свой первозданный вид. Покрытие становится непригодным к дальнейшему использованию, его приходится полностью менять.
  • При установке конструкции теряется много высоты. При укладке необходимо достаточно ощутимо отступить от основания потолка, иначе установка будет невозможной.
  • Однообразное расположение . Изделия Armstrong можно укладывать строго в одном порядке. Диагональные и криволинейные типы оформления из такого материала получить нельзя.

Технические характеристики

Навесной потолок Armstrong состоит из плит. Стандартными размерами элементов являются 60х60 и 120х60 см. Толщина изделий может составлять от 0,9 см до 3 см. Вес отдельной панели может варьироваться от 3 до 8 кг.

Планки для подвесных потолков могут быть разными. Их выбирают в зависимости от типа конфигурации торцевой стороны изделия. Поэтому ширина детали может сильно колебаться (от 1,5 см до 2,5 см).

Следует отметить, что ГОСТы на изготовление потолочного покрытия Armstrong появились уже давно. Их с легкостью можно найти на просторах интернета. Поэтому у потребителей не возникнет никаких проблем с изучением сертификатов такой продукции. Стоит также заметить, что если вы хотите установить такой потолок самостоятельно, то вам необходимо предварительно создать его подробный чертеж.

Составленная схема поможет вам правильно произвести все монтажные работы. Нередко подобный материал для отделки продается уже с готовым эскизом, что гораздо упрощает работу.

Элементы системы

К основным комплектующим подвесного потолка Armstrong относятся следующие необходимые детали:

  • панели;
  • профиль;
  • подвес;
  • каркас;
  • крепежный узел;
  • крепление потолочного покрытия.

Панели

Кассеты такого изделия могут быть как жесткими (из металла, стекла, различных зеркальных поверхностей), так и мягкими (из органического и минерального материала). Первый вариант плит является самым тяжелым и массивным, поэтому для него нужны специальные усиленные направляющие и каркасные конструкции. Для второго варианта не требуются дорогие и крупные элементы. Однако следует отметить, что мягкие покрытия изготавливаются из вредных для здоровья человека веществ.

Профиль

Чаще всего такие детали делают из металлопластика или окрашенного металла. В профиле обязательно создают специальное небольшое отверстие для подвески. Как правило, соединение этих направляющих осуществляют при помощи пружинных замков или отгибаемых усиков.

Подвес

Данный элемент состоит из двух маленьких прутков, которые соединены между собой с помощью изогнутой листовой пружины. Одну из деталей обязательно делают ровной, а вторую – с небольшим крючком в конце. Стоит заметить, что подвес можно легко регулировать, использую соединительную пружину.

Каркас

Эта составляющая потолка создается таким образом, что в нее можно встроить не только основные кассеты изделия, но и различные дополнительные элементы. Нередко в него прячут провода и другие предметы коммуникаций. Также достаточно часто в каркасную систему устанавливают лампы и светильники.

Крепежный узел

Он представлен обычным дюбелем для самореза. При этом нужно отметить, что для усиленного подвеса лучше всего использовать металлическую цангу. Такие механизмы необходимы не только для самого потолка, но и для мест с особыми нагрузками, к которым относятся участки со встроенными осветительными приборами и вентиляционными системами.

Крепление потолочного покрытия

Его осуществляют с помощью небольшого ровного прутка, который завинчивают с использованием инструментов в крепежный узел. При этом разбирать подвес сооружения не нужно. Также при креплении потолка необходимо надеть на крючок второго прутка профиль и, зажав листовую пружину, отрегулировать высоту и положение.

Расчет необходимого материала

Перед непосредственной укладкой потолка нужно произвести точные расчеты. Это необходимо для того, что правильно определить, сколько материала потребуется для установки изделия. Рассчитать периметр комнаты довольно просто. Для этого существует определенная формула. Вам нужно всего лишь измерить все стены, сложить их размер и округлить полученный результат до числа, которое делится на 3.

Такие простые расчеты могут подойти для помещения площадью от 8-10 кв. м до 100-150 кв. м. Если вам нужно оформить потолок в помещении большего масштаба, то лучше не пытаться делать расчеты самостоятельно, а обратиться к онлайн калькулятору, который быстро и точно произведет все нужные вычисления. Также в таких случаях уместно использовать масштабную схему сооружения.

Большинство специалистов советуют уделять отдельное внимание решетке. При укладке они рекомендуют не обрезать ее больше, чем наполовину. Иначе во время установки потолка придется затратить чересчур большое количество материалов. Хотя стоит заметить, что на качество и прочность конструкции это совершенно не влияет.

Монтаж

Многие потребители устанавливают кассетные потолки Armstrong своими руками. Собрать конструкцию совсем не сложно. Данная продукция всегда выпускается с пошаговой инструкцией, в которой описывается подробная технология установки устройства.

Важно учесть, что перед началом основных работ нужно определить температуру помещения. Она должна составлять 13?- 30? С. Влажность воздуха в здании не должна превышать 75%. Такие условия являются оптимальными для установки подвесного плиточного потолка.

Во время проведения работ по укладке следует учитывать, что последний подвес должен быть расположен на расстоянии 0,3-0,6 см от стены помещения. Это нужно для того, чтобы не перегружать направляющие профили. При этом важно помнить следующее правило: чем больше масса плиты, тем меньше должен быть отступ. При укладке каркаса лучше оставлять немного места между ним и основанием (минимальный отступ составляет 1,3-1,5 см). Это необходимо для проведения работ по демонтажу плиточного потолка. Кроме того, часто в данный проем встраивают различные коммуникационные средства.

После установки каркаса следует нанести горизонтальную разметку будущего покрытия. При этом нужно учитывать высоту всевозможных дополнительных элементов (световых источников, вентиляционных систем). Важно распланировать все так, чтобы провода были скрыты конструкцией. После нанесения разметки следует прикрепить профили. Если они не соответствуют нужному размеру, их можно обрезать с помощью обычной ножовки по металлу.

Для нарезания угловых элементов лучше использовать транспортир. Закреплять направляющие стоит так, чтобы покрашенная часть располагалась снизу.

После закрепления всех направляющих на поверхности образуется решетка. Ее заполняют плитами потолка и дополнительными приборами (если они имеются). Большинство специалистов рекомендуют начинать установку кассет с середины помещения. Укладку всех остальных элементов нужно проводить от центральной части в стороны. При этом можно производить обрезку деталей, если их размер не соответствует разметке или масштабу поверхности. Затем закрепляют конструкцию. Для этого подойдут простые дюбели под шурупы.

После окончания всех основных работ нужно обязательно произвести выравнивание решетки, используя уровень. Эту процедуру лучше выполнять несколько раз с определенной периодичностью.

На сегодняшний день в строительных магазинах покупатели могут увидеть немалый выбор различных видов потолков Armstrong. Каждый образец отличается своими преимуществами и недостатками. Выбор оптимального варианта зависит от личных предпочтений и от типа помещения, в котором укладывается материал. В настоящее время многие отдают предпочтение зеркальным подвесным потолкам. Такой вариант смотрится очень эффектно.

Люди, которые неоднократно сталкивались с установкой подвесных потолков, подтвердят тот факт, что популярный бренд Армстронг сегодня является мировым лидером среди данного вида потолочных конструкций. Чего только стоят более 100 представительств компании во всем мире, это лишь подтверждает высокое качество и многофункциональность потолков Armstrong.

В этой статье вы познакомитесь не только с особенностями и преимуществами потолков Армстронг, но и узнаете подробный порядок монтажа этих потолков, как правильно произвести все расчеты и некоторые рекомендации по их дальнейшей эксплуатации.

Что собой представляет подвесной потолок Армстронг?

Этот потолок в настоящее время больше всего используется для нежилых помещений. Это объясняется тем, что он имеет довольно низкую стоимость и устанавливается в минимальные сроки. Это, в свою очередь, позволяет быстро ввести в эксплуатацию то или иное коммерческое помещение.

Единственным серьезным недостатком можно считать то, что конструкция не способна в полной мере противостоять воздействию влаги. будет разрушаться и деформироваться под действием даже небольшого количества воды.

Технические характеристики

Подвесные потолки бренда Армстронг имеют уникальные технические характеристики. С одной стороны, они достаточно легкие¸ с другой стороны – прочные. Благодаря этому, они могут выдержать как свой собственный вес, так и нагрузку от того оборудования, которое будет встраиваться в них. Такая выносливость объясняется тем, что здесь используется крепление в виде двух спиц, которые оборудованы пружинным механизмом. Такой механизм способен прочно удержать всю конструкцию, а также безупречно регулирует высоту расположения навесного потолка.

Что касается устройства конструкции, то она также довольно проста. состоит из стеновых уголков, направляющих профилей и перемычки. В итоге собирается ячеистая структура, в которую вставляется специальная картонная карточка.

Основные преимущества подвесных потолков Армстронг

Потолок Армстронг обладает большим количеством достоинств, которые можно оценить буквально сразу после установки конструкции.

Перечислим некоторые из основных преимуществ:

1) Прочность и долговечность.

2) Можно быстро восстановить в случае повреждения его некоторых частей. Съемные карточки поменять довольно легко.

3) Маскирует инженерные коммуникации.

4) Обеспечивает вентиляцию пространства, которое остается скрытым за потолком.

5) Позволяет создать оригинальный дизайн помещения.

Как производится расчет подвесного потолка Армстронг?

Расчет нужного количества элементов не займет у вас много времени, тем более, если вы ранее уже устанавливали подвесной потолок. Расчет можно провести самостоятельно, нанять специалиста, либо приобрести специальную электронную программу, которая рассчитает все до мелочей.

Самый первый шаг – рассчитать длину помещения. Благодаря этому, вы узнаете, сколько метров стенового уголка нужно купить. Особых трудностей возникнуть не должно, а вот в процессе дальнейших вычислений придется быть предельно внимательным, чтобы не допустить ошибку.

Что касается количества направляющих, то оно рассчитывается с учетом их расположения, которое составляет 1 м 20 см друг от друга и от края стены. Длина направляющих равняется 3,6 м, если это необходимо, они могут сращиваться между собой.

Длинные перемычки (1,2 м) устанавливаются перпендикулярно направляющим профилям. К примеру, для помещения длиной в 4 метра следует запастись 7 перемычками с округлением в большую сторону. Короткие перемычки также нужно подсчитать, что не составит особого труда – их должно быть такое же количество, как и длинных.

Как произвести монтаж подвесного потолка Армстронг?

Специалисты рекомендуют начинать монтаж такого потолка с разметки. Сначала задается плоскость конструкции при помощи лазерного или гидравлического уровня. Плоскость следует отметить на прилегающих стенах сплошной линией. Далее монтируются стеновые уголки, не забывайте придерживаться проведенной линии.

Затем необходимо правильно разметить и установить крепежные элементы. Выведенные на потолке сплошные линии станут отличным ориентиром для монтажа креплений. В дальнейшем на этих параллельных линиях будет осуществлена установка собранных подвесов.

Оставшиеся работы по установке потолка Армстронг и вовсе не должны вызвать каких-либо проблем. Направляющие крепятся к подвесам через отверстия, а потом эти направляющие выставляются в одну плоскость с пристенными уголками. В процессе работы используется нить, которая должна быть натянута поперек направляющих.

Длинные перемычки вставляются в специальные узкие прорези, которые присутствуют в конструкции направляющих профилей. В результате работ получается наподобие сетки. От вас теперь требуется лишь добавить короткие перемычки по тому же принципу, а также вставить картонные карточки.

Обязательные требования при установке подвесных потолков Армстронг

Установка картонных плит производится только после завершения всех строительно-монтажных работ, включая монтаж напольного покрытия и застекление окон. Что касается температуры, то она должна быть в пределах 20-30 ° С, а относительная влажность воздуха – не больше 70%.

Кондиционеры, крупные светильники, если таковые имеются, необходимо .

Подвесной потолок Армстронг требует к себе особого подхода, поэтому будьте внимательны, чтобы правильно и точно произвести все монтажные работы. Существует несколько рекомендаций, с которыми вы должны ознакомиться, прежде чем заниматься установкой данной потолочной системы.

1) Начало монтажа следует отложить до тех пор, пока не будут проложены все коммуникации, необходимые для размещения за фальшпотолком. Прокладка коммуникаций, конечно же, возможна и после установки потолочной системы, однако это будет не слишком удобно для вас или тех специалистов, которые будут заниматься монтажом.

2) Выбирая подвесной потолок, обратите внимание на вес встраиваемого оборудования, которое будет размещено в фальшпотолке.

3) По окончанию всех работ нужно произвести выравнивание решетки по горизонтали. Это можно сделать с помощью уровня, аккуратно подгибая проволоку или едва сдвигая лепестки. Через несколько дней процедуру выравнивания стоит повторить, так как потолок за эти дни уже получит полную нагрузку.

Какое освещение выбрать для потолка Армстронг?

Каждый владелец квартиры или дома скажет о том, что освещение чрезвычайно важно для его помещения. Именно от освещения зависит то, какой будет атмосфера в доме, насколько приятно и радостно будет находиться здесь всем членам семьи.

Для потолков Армстронг, естественно, продаются специальные светильники, которые по своему размеру составляют 60х60 см. В эти светильники, как правило, вставляются люминесцентные лампы. Однако можно использовать и обычные, традиционные точечные светильники. При желании на подвесной потолок можно даже установить и люстру. Каких-либо ограничений относительно освещения не существует.

Монтаж люстры или точечных светильников в потолки Армстронг не отличается от установки таких же осветительных устройств в какой-либо другой вид потолка. Но если говорить о специальном приборе, который встраивается в ячеистую структуру потолка, то его установка производится несколько иначе – задолго до монтажа картонных карточек.

Ячейка, в которую предстоит вставить специальный светильник, оборудуется 4 дополнительными подвесами, которые располагаются по углам. Без наличия подвесов потолок в скором времени начнет провисать. После установки подвесов в ячейку встраивается светильник, который нужно подключить к электрической проводке. После этого обязательно проверьте светильник на работоспособность, и только затем заполняйте остальные ячейки картонными карточками.

Подвесной потолок Армстронг – лучшее решение для вашего дома

Изначально кажется, что установка такого подвесного потолка займет много времени и финансов, однако монтаж осуществляется достаточно быстро и просто. Без преувеличения можно назвать подвесной потолок Армстронг одной из наиболее простых потолочных систем на сегодняшний день. В то же время при этом ничуть не страдает качество конструкции.

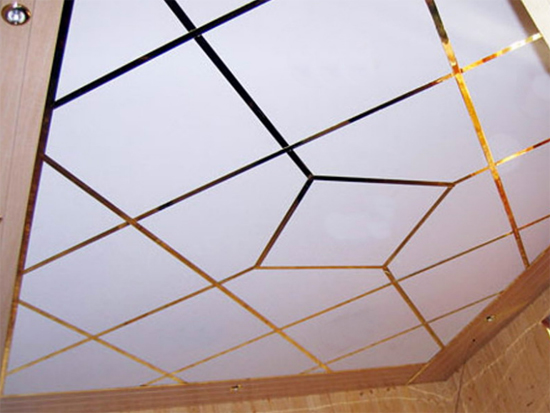

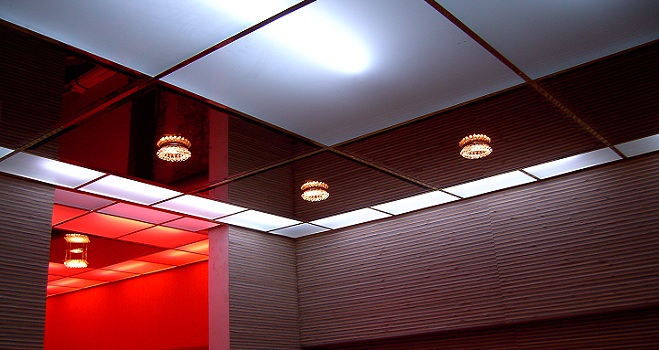

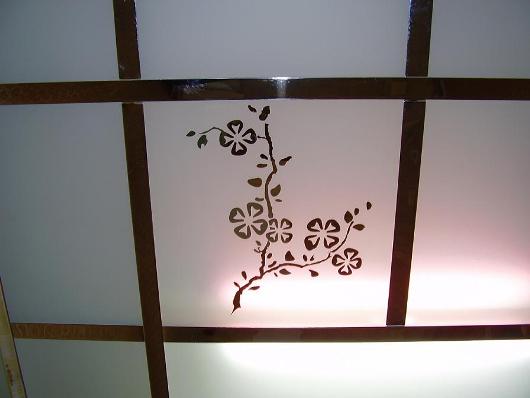

Фото подвесного потолка Армстронг
