Как включить тепловую завесу. Установка тепловой завесы

Водяная тепловая завеса - один из видов климатического оборудования, предназначенного для сохранения в помещении определённой температуры в результате предотвращения утечки тёплого воздуха наружу и отсечения холодного внешнего воздуха. Это своеобразная тепловая преграда, разделяющая помещение и наружное пространство плоской струёй воздуха, который подаётся под напором.

Оборудование, создающее тепловую преграду, предназначено для установки в плоскости дверного или воротного проёма в местах с большим потоком людей: в промышленных цехах, общественных и жилых зданиях, торговых центрах, складах, ресторанах.

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток - своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

Конструкция в полной сборке выглядит следующим образом:

  • теплообменный механизм;
  • система управления (электронная);
  • вентилятор;
  • корпус;
  • направляющие жалюзи;
  • кронштейны;
  • боковые накладки и крышки.

Классификация

Водяная тепловая завеса может быть представлена в различных моделях, предназначенных для использования в зданиях с теми или иными условиями. Классификация оборудования проводится по разным характеристикам, в том числе:

  • по назначению: общие, для автомоек;
  • по расходу воздуха: малые, средние, большие;
  • по расположению: вертикальные, горизонтальные;
  • по геометрическим параметрам: по сечению корпуса – круглые, эллиптические, прямоугольной формы, другие; по строению сопла – полукруглые, прямые.

Управление

Водяные завесы управляются с помощью двух переключателей, которые могут быть механическими или электрифицированными.

Вентилятор — который может быть двухскоростным — и нагревательные элементы переключаются по отдельности. Система управления может оснащаться дополнительными 2 (3)-х ступенчатыми регуляторами мощности нагрева. Если вентилятор двухскоростной, то его скорость также регулируется пультом.

В случае установки термостата может происходить автоматическое отключение оборудования, когда будет достигнуто заданное значение температурного режима.

Пульт управления в зависимости от модели имеет разновидности:

  • встроенный – для небольших завес, которые устанавливаются над дверными или оконными проёмами в маленьких помещениях;
  • проводной – в больших помещениях, где управление встроенной кнопкой затруднено, а выносной пульт можно расположить в удобном месте.

В складских и ангарных помещениях используют концевые выключатели, которые приводят систему в рабочее состояние только в том случае, если дверь или ворота открыты.

Уникальные преимущества системы

Водяные тепловые завесы обладают такими особенностями конструкции, которые дают им ряд преимуществ перед электрическими нагревательными устройствами:

  • Меньшее потребление энергии при равной теплоотдаче. Экономия затрат может достигать 30%.
  • Возможность установки в случае технических затруднений: недостаточная мощность электросети, большая высота проёма (до 12 метров).
  • Удобное техническое обслуживание, обусловленное простотой конструкции.
  • Поддержание стабильной температуры в помещении и выравнивание разницы температур в зоне потолка и на уровне человеческого роста – это делает более комфортным нахождение людей в помещении и создаёт благоприятные условия для хранения любых товаров.
  • Нейтрализация сквозняков, что приводит к снижению риска простудных заболеваний.
  • Защита от попадания внутрь здания насекомых, мелких животных, пыли.
  • Возможность использования в качестве кондиционера, если отключить систему циркуляции теплоносителя.

Водяная завеса создаёт дополнительные удобства на станциях автосервиса, автомойках, проходных и пунктах общественного питания, так как благодаря ей входная дверь может всегда оставаться открытой. Кроме того, она не только создаёт изоляционную защиту, но и несёт на себе функцию обогревателя преддверия склада.

От функциональности оборудования зависит сфера его применения: от воздушного экранирования складов и ангаров до сохранения интерьера офиса или торгового центра от уличной пыли.

Выбор водяной тепловой завесы

Водяные завесы нужны, в первую очередь, для воздушной изоляции внутренней части помещения от наружного воздуха. Производительность, то есть КПД – это и есть главная характеристика оборудования.

Важными являются и другие критерии, на которые необходимо обращать внимание при выборе определённой модели:

  • вид помещения;
  • имеется ли тамбур;
  • какие обычно погодные условия;
  • с какой целью приобретается завеса;
  • желательный тип установки;
  • способ управления;
  • габариты (длина) устройства, необходимые для качественного перекрытия проёма;
  • какая необходима мощность – этот фактор наиболее важен, если необходимо нагревать помещение;
  • производительность, влияющая на скорость воздушного потока и высоты агрегат.

Рынок тепловых завес

На российском рынке наиболее известны фирмы:

  • «Ballu» (международный холдинг) – продукция с минимальным энергопотреблением. Среди моделей: горизонтальные BHC-H20-W45, BHC-H10-W18; вертикальные: Stella BHC-D25-W45, StellaBHC-D20-W35.
  • «Frico» (Швеция) – отличный дизайн, отличное качество, универсальность, но высокая стоимость. Варианты моделей: AR3515W, ADCSV25WL.
  • «Тропик Лайн» (отечественная марка) – функциональное и эффективное оборудование по приемлемым ценам. Однако только несколько моделей (например, X432W, X540W) - промышленные водяные устройства, остальные относятся к бытовым.
  • «Тепломаш» (российский производитель) – продукция надёжна, проста в использовании, стоимость доступна.

Серийные российские модели «Тепломаш»

В качестве примера можно более детально рассмотреть по тепловой мощности серийные модели российского производителя – фирмы «Тепломаш»:

  • . Здесь представлены серия 100 (проём: 1–2,5 м), КЭВ — П114Е и П115Е — с керамическими нагревателями с PTC-эффектом саморегулирования и терморегуляторами.
  • Средней мощности. В этом модельном ряду можно увидеть серии: 200 (проём: 2–2,5 м); 300 (3–3,5м) и потолочные серии 300 (встраиваются в подвесной потолок).
  • Интерьерные. Серия 600 выпускается в виде элегантных вертикальных колонн и горизонтальных эллиптических или сегментных вариантов с подсветкой.
  • Промышленные тепловые. Серия 400 (проём: 3–5 м); серия 500 (до 6 м).

Сверхмощные конструкции - водяная тепловая завеса серии 700 для проёмов высотой до 12 метров. Обычно производится на заказ для специальной техники (ангары для самолётов и вертолётов).

Установка моделей указанных серий может быть как вертикальная, так и горизонтальная – сбоку от двери или ворот. Если необходимо, можно установить с двух сторон проёма.

Во всех конструкциях оболочка обеспечивает степень защиты - IP-21(от вертикальных капель и крупных частиц). Если в помещении преобладает повышенная влажность, то по заказу может быть обеспечена степень защиты IP-54 (для некоторых моделей).

Установка

Монтаж водяной тепловой завесы трудоёмкий и требует привлечения специализированной фирмы – это обеспечит гарантийное обслуживание и последующие сервисные услуги.

Затраты, необходимые для установки оборудования, в полной мере окупаются в процессе эксплуатации за счёт высокой мощности, эффективной работы и низких накладных расходов на обслуживание.

Существуют 3 способа расположения системы:

  1. Горизонтальная установка – над проёмом двери или ворот.
  2. Вертикальная установка – сбоку от входного проёма.
  3. Скрытая установка – размещение за подвесными элементами потолка встраиваемого агрегата с выводом отсекающего потока через воздухоподающие решётки.

Высота вертикальных водяных тепловых завес должна составлять не менее ¾ части от высоты обогреваемого проёма.

Горизонтальные завесы должны перекрывать проём по всей ширине. Несоблюдение этого правила приведёт к провалу в воздушном барьере.

Для крепления системы допускается использование только стандартных кронштейнов, рекомендованных производителем. Расстояние от поверхности (при горизонтальной установке – от потолка, при вертикальной – от стены) должно быть не меньше 0,3 м. В противном случае забор воздуха оборудованием будет затруднён, что приведёт к снижению производительности.

К центральному отоплению или системе горячего водоснабжения оборудование подключается при помощи быстроразъёмных деталей. В случае необходимости, обусловленной типом изолируемого помещения, устанавливают насос, усиливающий циркуляцию воздуха для усиления теплоотдачи.

Благодаря генерации воздушного изолирующего барьера водные завесы создают особый микроклимат в помещениях различного назначения: от офисов до складов и ангаров. Такие конструкции требуют энергетических затрат, но общее энергопотребление снижается за счёт защиты здания от выстуживания. Водные тепловые завесы можно считать оптимизированным источником энергии, работающим за счёт циркуляции горячей воды в общей системе отопления.

Тепловая завеса предназначена для защиты помещения с открытым входным проёмом от проникновения холодного уличного воздуха. Это эргономичное и экономичное решение в том случае, если высота дверного проёма не превышает 3,5 м. В условиях небольших торговых павильонов помогут знания, как подключить тепловую завесу непосредственно над окнами.

Тепловая завеса: для чего используется, как действует

Тепловая завеса актуальна для помещений с большим человекопотоком

Тепловая завеса - это специальный прибор, нагнетающий воздушный поток, что создаёт преграду для воздухообмена между помещением и уличной средой . Его можно использовать круглогодично:

  • зимой тепловой щит препятствует проникновению холодного воздуха через оконные и/или дверные проёмы;
  • летом воздушный поток не выпускает на улицу кондиционированный прохладный воздух.

Отсутствие перемещения воздушных масс препятствует образованию сквозняков. Не залетают в помещение и назойливые насекомые, а также неприятные запахи извне. Преимущества воздушных завес особенно актуальны для складских, торговых, бытовых и культурно-досуговых помещений.

Механизм действия состоит в следующем:

  • вентилятор всасывает воздух помещения через перфорированную стенку корпуса;
  • воздухонагреватель обеспечивает воздушному потоку заданную температуру;
  • радиальный вентилятор - турбина нагнетает воздух в плоскость проёма через сопло единой струёй.

Виды устройств

Классификация тепловых завес возможна по нескольким основаниям. Так, по типу энергоносителя выделяют следующие типы этих приборов:

  • электрические - оборудование мало весит, удобный и быстрый монтаж, требуют достаточной электромощности;
  • водяные - подходят для промышленных помещений с большими габаритами входных проёмов, требуют подключения к системе горячего водоснабжения;
  • газовые - работа при любом температурном режиме, однако необходимо неукоснительно соблюдать меры безопасности при монтаже и эксплуатации во избежание взрывоопасных случаев.

По способу установки оборудования выделяют следующие группы:

  • горизонтальные - один из самых популярных вариантов, не занимает пространство, устанавливается над проёмом;
  • вертикальные - для помещений с натяжными потолками или маленьким проёмом между верхней линией двери и потолком.

По вариантам нагревательных элементов тепловые завесы делят на спиральные, тэновые и ститчевые. По режиму функционирования выделяют приборы постоянного и переменного действия. Воздух может забираться как внутри помещения, так и снаружи и т.д.

Фотогалерея: варианты тепловых завес

Подготовка к установке, необходимые инструменты и материалы

При выборе устройства учитывают ширину либо высоту проёма (в зависимости от предполагаемого способа установки) – минимально габариты прибора должны соответствовать 2/3 необходимой длины. Если проём достаточно широк или высок, то потребуется приобретать несколько тепловых завес и монтировать их в один ряд.

Перед началом монтажа готовят следующие инструменты:

  • шуруповёрт;
  • перфоратор;
  • строительный уровень;
  • рулетка;
  • простой карандаш;
  • саморезы;
  • болты;
  • винты;
  • гайки;
  • фурнитура для крепления (обычно входит в комплект);
  • маятниковая подвеска (при необходимости потолочного крепления);
  • соединительный комплект (для крепежа двух и более завес между собой);
  • консоли.

Варианты установки тепловых завес

Вариант установки тепловой завесы зависит от ширины проёма, для которого она будет формировать своеобразный защитный щит:

  • если ширина проёма не превышает 1,5 м, то самый оптимальный - горизонтальный способ;
  • при ширине свыше 2 м разумнее предусмотреть вертикальный вариант монтажа.

Вертикальная

Вертикальная тепловая завеса может органично вписаться в интерьер помещения

Монтажные работы производят в соответствии с инструкцией изготовителя, однако можно выделить несколько общих элементов:

  1. Точки фиксации кронштейнов размечают на расстоянии 10 см от края проёма.
  2. Крепёжные элементы устанавливают на корпусе, а затем всю систему надёжно крепят на стене.
  3. Осуществляют подключение и проверку работоспособности оборудования.

Горизонтальная

Горизонтальная фиксация предусматривает два варианта - потолочное крепление или непосредственно на стене над проёмом. В последнем случае попадание холодного воздуха с улицы практически исключается. Монтаж проводят по следующему алгоритму:

  1. От верхнего края проёма отступают 15 см и намечают карандашом нижнюю линию расположения корпуса.
  2. По краям корпуса размечают места крепления кронштейнов и сверлят отверстия.
  3. Кронштейны закрепляют болтами и гайками на корпусе, а затем всю конструкцию надёжно фиксируют на стене.
  4. Проводят подключение к энергосети и пробный запуск проверки работоспособности.

Как правильно подключить

Подключение тепловой завесы производят через отдельный автомат на распределительном электрощите. Для монтажа используют трёхжильный медный кабель сечением 1 кв.мм. Дополнительно в схему включают предохранители, подбор которых осуществляют с учётом особенностей работы местной электросети.

Ballu - один из самых популярных производителей тепловых завес

Подключение к электросети тепловых завес от производителя Ballu проводится по рассмотренным выше общим правилам с некоторыми нюансами:

  • подбор автоматического выключателя и идущего от него к установке силового кабеля осуществляют с учётом рекомендованных инструкцией параметров;
  • с учётом потребляемой мощности подключение проводят либо от однофазной электросети в 220В, либо от трёхфазной электросети в 380В;
  • пульт управления монтируют вне зоны воздушного потока завесы, чтобы исключить зависимость работы терморегулятора от температуры воздушных масс, направляемых через сопло.

Устройства фирмы «Тепломаш» оснащены дистанционными пультами управления. Их подключение к источнику тока проводят с соблюдением следующих нюансов:

  • сеть питания с напряжением 380В;
  • кабель управления прокладывают методом «скрытой проводки».

Таким образом, подобрав тепловую завесу по ряду различных параметров, характерных для требующего защитного щита помещения, можно забыть о сквозняках, неприятных запаха и назойливых насекомых. Монтаж оборудования доступен любому человеку, а для подключения устройства к электросети следует воспользоваться услугой специалиста с соответствующей группой допуска.

Самое основное предназначение тепловой завесы заключается в том, чтобы в процессе входа и выхода, открывания двери, в отапливаемое помещение не проникал холодный, морозный воздух. Кроме того, такая завеса в состоянии защитить помещение, в котором осуществляет работу система кондиционирования с целью понизить температуру воздуха в жаркий период времени.

По сути, тепловые завесы представляют собой особое оборудование, которое наделено достаточно простым принципом действия. Воздух в процессе работы поступает в специальный канал, который осуществляет всасывание, а затем выдувается с достаточно большой скоростью . Как правило, тепловые завесы в состоянии обслужить помещения, где высота дверного проема не превышает 3,5 метров. Некоторые модели могут быть оснащенными дополнительными нагревательными элементами. Что касается эффективности таких приборов, то здесь все зависит от качества оборудования, а также от грамотно осуществленных монтажных работ.

Процесс установки оборудования

Обычно монтаж тепловой завесы производится в помещениях, для которых характерна высокая проходимость, когда в процессе довольно частого открывания дверей потоки уличных воздушных масс сразу попадают в помещение, вызывая дискомфорт и губительные для здоровья сквозняки.

Рекомендуется предоставить процесс установки тепловой завесы профессионалам. Только квалифицированные монтажники в состоянии максимально грамотно произвести монтаж и подключение приспособления . Как правило, компания, которая занимается реализацией подобного оборудования, предлагает также услуги по инсталляции. Квалифицированные специалисты перед монтажом в обязательном порядке проверяют приборы на целостность, а также должно быть полное соответствии комплектации. Обычно в комплект входят такие элементы, как кронштейны, которые дают возможность определенным образом направлять потоки воздуха. Установка в настоящее время может быть произведена двумя методами – горизонтальная и вертикальная инсталляция.

Горизонтальная установка завесы

Самым популярным на данный момент является горизонтальный монтаж завесы. Это основано на том, что оборудование монтируется над дверным или оконным проемом. В данном случае завесу стоит подобрать исключительно с учетом того, чтобы все полностью соответствовало определенной ширине проема, допускается также, если ширина будет немного превышать данный показатель.

Как правило, для всех моделей предусматриваются определенные параметры высоты монтажа, потому для того чтобы обеспечить максимальные показатели пользы устройство просто необходимо расположить таким образом, чтобы было полное соответствие установленным правилам. Горизонтальный метод идеален в ситуации, когда дверь открывается внутрь помещения, в этом случае оборудование будет защищать помещение от проникновения воздуха с улицы.

Вертикальная установка завесы

В случае, если дверной проем в помещении очень высокий, то горизонтальная установка не сможет должным образом обеспечить по всей длине поток воздуха . Именно по этой причине наиболее целесообразно применять метод вертикальной установки завесы. В данном случае оборудование монтируется с боковой стороны проема, только так есть возможность обеспечить сплошной поток воздуха поперек двери или окна, при этом не пропуская сквозняков на уровне пола.

Горизонтальная и вертикальная модели по своему принципу действия практически ничем не отличаются, но их монтаж должен производиться строго в соответствии с предназначением. Например, если произвести подключение тепловой горизонтальной завесы вертикально, через какое-то время могут появиться некоторые проблемы, вплоть до поломки всей системы в целом.

Процесс подключения тепловой завесы

Как правило, завеса реализуется с гибким кабелем, а также есть вилка, которая оснащена заземлением. Если осуществляется стационарное подключение, то есть без вилки, то стоит производить этот процесс через центральный выключатель с зазором из воздуха, с параметром более 3 мм. Подключение такой завесы в обязательном порядке должно выполняться электриком, который имеет высокий профессиональный уровень и способен соблюдать все обязательные нормы.

В процессе установки применяются провода особого типа. На месте ввода кабеля в оборудование применяются особые уплотняющие кольца, которые предназначены для обеспечения качественной защиты.

Особенности тепловой завесы

Перед тем, как произвести подключение тепловой завесы, стоит качественно сбалансировать рабочий процесс системы вентиляции в помещении, так как разные перепады давления в состоянии оказать некоторое влияние на работу данного оборудования.

Устанавливать тепловые завесы стоит как можно ближе к проемам, а также при этом тщательно учитывать то, что ширина потока в обязательном порядке должна полностью соответствовать размерам дверного проема.

Также специалисты в обязательном порядке монтируют оборудование строго с внутренней стороны помещения. С внешней установка производится только с целью защиты от перегрева морозильной камеры. Скорость движения и направление регулируется в процессе инсталляции, а направлять его стоит в сторону выхода на улицу.

Основные этапы монтажа тепловой завесы

Процесс установки тепловой завесы состоит из нескольких основных этапов. Для начала стоит высверлить специальные отверстия, которые потребуются для крепления оборудования. Оборудование крепится на специальные монтажные скобы, с соблюдением расстояния, которое в среднем равно 600 мм. Такие скобы крепятся на поверхность стен в нижнем и верхнем положении.

Тепловая завеса в обязательном порядке должна быть расположена таким образом, чтобы ее монтажные винты точно попадали в пазы скоб. После того, как проверено, что винты расположены правильным образом, они тщательно затягиваются. Такая завеса может быть монтирована на подвеске, но для этой цели потребуется определенное положение монтажных креплений. Если завеса устанавливается на специальные перекрытия, то отверстия проделываются в панели. Что касается метода установки, то он выбирается строго в зависимости от типа приобретенной завесы , а также от особенностей помещения.

В процессе установки подобного оборудования для завесы стоит уделить основное внимание особому направлению потока воздуха, а также скорости их движения . Завеса должна быть установлена так, чтобы воздушные потоки входящие и выходящие не создавали друг для друга преграды.

Специалисты, которые производят процессы установки, перед их осуществлением тщательно изучают технические документы на оборудование, а также знакомятся со всеми приложенными инструкциями, которые предоставляет производитель. Что касается особенностей монтажа, то они могут быть совершенно разными, и данный фактор в обязательном порядке необходимо учитывать. Практически все современные тепловые завесы могут быть установлены исключительно в горизонтальном положении, при этом нагнетание воздуха производится строго снизу. В ситуации, когда необходимо осуществить монтаж тепловой завесы над проемом, который достаточно широк, можно расположить одновременно несколько устройств, но вплотную друг с другом .

Такое оборудование, как тепловая завеса не позволяет холодному воздуху с улицы проникать в помещение. От того, как качественно будет произведен монтаж, прямо зависит не только эффективность его работы, а также время эксплуатации. Если подобрать оборудование правильно, а также грамотно его установить, завеса долгое время будет создавать комфорт и уют в помещении.

Тепловая завеса — это длинный тепловентилятор, создающий плоский и мощный поток горячего воздуха. Он предназначен для создания невидимого препятствия проникновению холодных масс наружного воздуха в помещение. Такая завеса выполняет функцию закрытой двери в тех помещениях, где постоянно большой поток людей и дверь регулярно открывается и закрывается. Устанавливается над дверным проемом либо над окном. Обеспечивает возможность держать основную дверь в открытом состоянии длительное время без потери тепла внутри помещения.

Прежде чем тепловой завес купить, желательно ознакомится с существующими видами и критериями выбора. При таком подходе результатом станет быстрый выбор идеально подходящего оборудования.

Основной конструктивный элемент такого оборудования — воздуховод, который обеспечивает равномерное распределение потока. Направление струи под определенным углом в 35-40 градусов к плоскости входа возможно благодаря специальным направляющим пластинам, закрепленным на воздуховоде.

Кроме этого, обязательно присутствуют:


Принцип функционирования тепловых завес

Принцип работы тепловых завес предельно прост. Установленный в завесе вентилятор с высокой мощностью, создает скоростной поток теплого воздуха. Этот поток образует завесу, которая не позволяет внутренним и наружным массам воздуха смешиваться, понижая температуру внутри помещения. Чаще всего тепловые завесы направляют воздух вниз.

Важно! Примечательно, что тепловой завесы цена хоть и более дорогая, чем привычных радиаторов и кондиционеров, но мощность и эффективность сохранения необходимого температурного режима в помещении вполне окупает затраты. Ознакомьтесь с видео, в котором в наглядной форме показан принцип действия тепловых завес.


Области применения

Острую необходимость в применении таких устройств испытывают помещения, где большой поток людей постоянно открывают и закрывают двери, создавая сквозняки.

К таким помещениям относятся:


Преимущества установки тепловой завесы

Основные достоинства тепловых завес заключаются в следующем:


Принцип классификации тепловых завес

Тепловые завесы распределяют на типы по следующим техническим критериям:


Виды тепловых завес по типу источника энергии

В зависимости от типа энергоносителя тепловые завесы делятся на:


Преимущества и недостатки электрических тепловых завес

Тепловые завесы электрические — это устройства, в которых воздух проходит через электрический нагреватель. Применяются для самых разнообразных помещений.

У них есть ряд достоинств:

Несмотря на положительные стороны, не стоит забывать и о таких недостатках:


Плюсы и минусы водяных тепловых завес

Водная тепловая завеса — отличный инструмент для снижения затрат энергии на сохранение тепла. Такие устройства дают возможность перекрывать большой периметр проемов и проездов в промышленных помещениях. При этом они потребляют очень небольшое количество электроэнергии. Платой за такую экономию электроресурса является высокая цена на оборудование и его установку, а также необходимость подключать водяную тепловую завесу к центральному горячему водообеспечению.

Функцию нагревательного выполняет водяной калорифер, который не замерзает и не разрывается от критических перепадов температур в холодное время года, за счет сложной автоматической системы.

Основными преимуществами такого типа завес являются:


Важно! Наиболее широко такое оборудование применяется на промышленных и коммерческих объектах:


Несмотря на огромное количество достоинств, у водяных тепловых завес существуют и недостатки:


Достоинства и недостатки газовых тепловых завес

Газовые тепловые завесы являются новинкой на рынке. Подобная системы применяется на данный момент лишь в том случае, если отсутствует возможность оформить водяную либо электрическую. Вместе с тем, газовая тепловая завеса, характеристики которой отвечают достаточно высоким эксплуатационным показателям, является отличной альтернативой установке других устройств.

Среди преимуществ газовых агрегатов выделяют следующие:


Классификация тепловых завес по принципу установки

Разновидности завес по типу нагревательного элемента

Современные производители поставляют на рынок тепловые завесы со следующими видами нагревательных элементов:


Дополнительные критерии отличия

Помимо основных принципов отличия, указанных выше, такое оборудование имеет несколько модификаций, классификация которых осуществляется по дополнительным критериям. В основном они являются показателем широты возможностей тепловой завесы и удобства эксплуатации оборудования. Поэтому и становятся также критериями выбора подходящего оборудования при точном предварительном определении цели.

Среди таких характеристик отметим следующие:


Заключение

Решение установить тепловую завесу действительно верное. Оценить все преимущества своего выбора вы сможете буквально сразу после проведения всех монтажных работ. Главное условие для этого — грамотный подход при покупке оборудования с просчетом всех нюансов, внимательность при консультации со специалистами и поручение установки тепловой завесы квалифицированным профильным специалистам.

Далеко не все дачные домики оборудованы автономной системой отопления, а в некоторых отсутствуют печь или камин, не говоря уже о теплых полах и прочих прелестях жизни. Иногда для создания комфортной обстановки просто не хватает тепла, и дачники зачастую приобретают мобильные обогревательные приборы. Однако же, есть шанс сэкономить на покупке недешевого устройства и собрать тепловентилятор своими руками, используя подручные материалы.

Обычным бытовым тепловентилятором невозможно обогреть весь дом и даже одну большую комнату, но он идеально подходит для создания удобной атмосферы на рабочем или спальном месте, а также в небольшом помещении.

Какой тепловентилятор лучше, видео

Самостоятельная установка тепловентилятора

Перед самостоятельной сборкой необходимо тщательно изучить устройство тепловентилятора. Он состоит из трех главных частей:

    • отдельного корпуса (металлического или пластикового);
    • вентилятора;

керамического, спирального или трубчатого нагревательного элемента.

Размер, мощность и дизайн современных тепловентиляторов позволяют использовать их в помещениях самого разного назначения - от простого гаража до гостиной в доме

Способ установки, габариты и мощность обогревателей бывают разными. Принцип работы достаточно прост: поток холодного воздуха вентилятором направляется к нагревательному элементу, где температура его повышается на определенное количество градусов, а затем, уже нагретый, распространяется по комнате. Основное преимущество стационарного обогревательного прибора состоит в эффективном, быстром подогреве воздуха на ограниченной территории. Кроме того, небольшое устройство удобно переносить с места на место и использовать лишь при необходимости.

Синие стрелки обозначают холодный воздух, который поступает в корпус устройства и под действием вентилятора устремляется к нагревательным элементам. Красные - нагретый воздух, имеющий определенное направление

Сегодня рынок предлагает огромное количество отопительного оборудования для помещений разной квадратуры. Нередко стали использоваться тепловые завесы. Подробнее об этом агрегате вы можете прочитать в нашей статье:

Многие модели, в том числе и самостоятельно изготовленные, можно использовать в жару, отключив нагревательные элементы, тем самым превратив аппарат в обычный вентилятор.

Тепловентиляторы со слабой мощностью продаются по цене от 500 до 700 рублей. За эти же деньги можно собрать более мощное устройство, потратившись только на контроллер, вентилятор или блок питания

Изучив схему устройства прибора, необходимо подобрать детали, которые пригодятся для сборки. Большую часть их даже не придется приобретать: в любом доме найдутся неисправные устройства, подходящие материалы, провода, крепления, инструменты. Можно выбрать один из предлагаемых вариантов или спроектировать свой. Расскажем подробнее, как сделать тепловентилятор своими руками из канального вентилятора и блока питания.

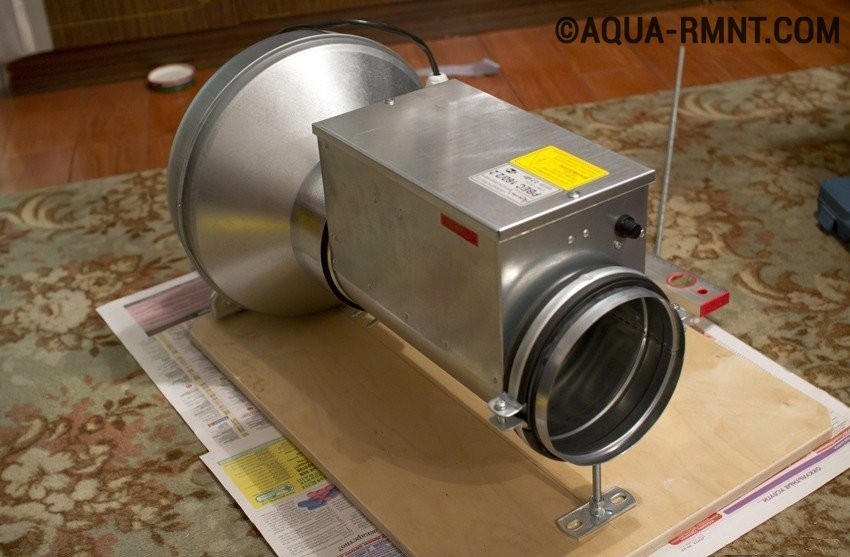

Тепловая пушка направленного действия

Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме

Для сборки понадобятся:

  • кусок фанеры 16 мм толщиной;
  • вентилятор (канальный);
  • регуляторы температуры и оборотов;
  • нагревательный элемент PBEC (2,2 кВт);
  • крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
  • колесики.

Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.

Основание из фанеры выбрано не зря: оно легкое, плоское, а главное - не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств

Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.

Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут - они не разрушают фанеру

В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.

Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы

В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.

Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах

Для удобства пользования к основанию из фанеры прикручиваем колесики.

Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес

Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов

Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.

Нагревательный прибор из блока питания

Нагревательный прибор из компьютерного блока питания внешне ничем от него не отличается, так как основные элементы - вентилятор и нагревательный элемент - находятся внутри корпуса

Необходимые детали и материалы:

  • старый компьютерный БП;
  • блок питания 12 В (до 300 мА);
  • термопредохранитель;
  • термоусадка;
  • крепеж и провода;
  • паяльник;
  • 3 м нихромовой проволоки;
  • лист стеклотекстолита.

Роль корпуса сыграет старый блок питания ПК, поэтому достаем из него все внутренности, кроме кулера.

Все кроме кулера из блока питания нужно удалить. Для того чтобы разобрать старый блок питания ПК и собрать из него тепловентилятор, необходимы привычные для домашнего использования инструменты - кусачки, ножовка, плоскогубцы и отвертка

Из стеклотекстолита сооружаем каркас для подогревателя. Материал режем ножовкой, а затем отдельные элементы соединяем с помощью паяльника. Подогреватель готовим так: на подготовленный каркас наматываем проволоку в виде спирали и фиксируем ее концы винтами. Винты соединяем проводом. Кабель питания подогревателя оснащаем термопредохранителем, который отключит прибор при перегреве. Перегревом считается момент, когда температура преодолевает порог в +70°С.

Для питания вентилятора в корпус вставляем БП 12 В. Блок питания можно приобрести или сделать самостоятельно. Подключаем вентилятор – при подаче электротока он начинает вращаться. Собираем остальные элементы по схеме и проверяем готовый прибор на работоспособность.

Примерно так выглядит принципиальная схема тепловентилятора, собранного своими руками. Роль силового разъема сыграет выключатель питания нового устройства

Не забываем поместить самодельный тепловентилятор на безопасную огнезащитную подставку или резиновый коврик, чтобы предотвратить возгорание в случае аварийной ситуации.

Меры безопасности нужно соблюдать при эксплуатации любого отопительного оборудования, в том числе и масляных обогревателей:

Вот видите, зная, из чего состоит устройство и как оно функционирует, можно быстро устранить поломку или заменить один из элементов на более модифицированный. Небольшие самодельные приборы работают длительный срок без ремонта и имеют множество применений. Например, вторая модель (из предложенных выше) может использоваться в электрокамине в качестве нагревательного элемента.
