Установка тепловой завесы. Воздушно-тепловая завеса: подключение и обслуживание

30.10.2019

Тепловые завесы давно используются для регуляции микроклимата путем защиты и распределения температурных зон в помещениях разного назначения. Принцип работы данного оборудования обеспечивает возможность совмещения таких эксплуатационных качеств, как энергосбережение, производительность и функциональность. То есть при небольших затратах стандартная воздушно-тепловая завеса может выполнить часть функций кондиционирующей установки и обогревающей системы. Остается лишь правильно выполнить монтаж агрегата и в дальнейшем правильно его обслуживать.

Выбор места для установки

Завесы монтируются только внутри помещений. Конкретное размещение будет зависеть от нескольких параметров, главным из которых является зональность обслуживаемой площадки с ее разграничением по температурным участкам. Как правило, монтаж производится на входах и в проемах, где происходит столкновение воздушных потоков с разными микроклиматическими характеристиками. В то же время запрещается завесы в помещениях, где находятся легковоспламеняемые вещества, в транспортных средствах, шахтах и на автоматизированных производственных объектах. Если помещение соответствует требованиям установки, можно переходить к выбору и определению оптимальной конфигурации установки оборудования.

Горизонтальное и вертикальное размещение

Независимо от точки установки, направлению потоков воздуха не должны препятствовать сторонние предметы, конструкции и коммуникации. Также на агрегат не должно воздействовать другое климатическое оборудование, даже если оно находится в удалении. Однако допускается каскадное расположение нескольких единиц техники. Монтаж может выполняться горизонтально и вертикально. Как правило, установка производится горизонтально. Это типовая и наиболее распространенная схема размещения оборудования, но она также предусматривает выдержку 15-20 см непосредственно от границ проема.

При вертикальном монтаже следует учитывать, что направление выпуска воздуха должно быть как можно ближе к проему. В свою очередь, срез выпускающего сопла ориентируется на уровень верхней границы рамы двери. В обеих конфигурациях монтажа должно оставаться порядка 25 см смотрового пространства, которое позволит обслуживать тепловую завесу. Вертикальная установка сама по себе выгодна тем, что дает возможность упрощенного доступа к конструкции. Обычно такой монтаж выполняется по сторонам проема, допуская расположение двух агрегатов, которые обеспечивают сбалансированную регуляцию микроклимата.

Установка оборудования

Большинство моделей ориентируются на установку или справа от проема, или в верхней части - горизонтальный способ размещения. Монтаж осуществляется с применением наборных саморезов.

Если применяется водяная тепловая завеса, то первоначально следует открутить метизы, на которых крепится лицевая крышка корпуса. На этом этапе нужно изъять водяной теплообменник для дальнейшего монтажа короба завесы.

Затем открывается техническое окно для интеграции патрубков. В некоторых системах для этого необходимо производить срезку заводских перемычек. Корпус монтируется на подготовленное место, а потом выполняется обратная установка теплообменника в соответствующую нишу. Типовая установка не требует предварительной разборки для подготовки коммуникаций. Такие системы можно монтировать сразу на место назначения, используя саморезы, кронштейны, и профили - конкретный тип крепежа зависит от конструкционных параметров оборудования. В любом случае, комплект будет содержать необходимую фурнитуру для крепления.

Подключение оборудования

Ввод системы в коммуникационную инфраструктуру осуществляется посредством патрубков или электротехнических коммуникаций - зависит от того, водяной или электрический принцип работы предусматривается. В случае с водяной системой сантехническая арматура подключается через фитинги, адаптеры, шланги и регулируется запорным вентилем.

В некоторых моделях с помощью вспомогательных устройств можно расширить функциональные возможности тепловой завесы. Водяная конструкция, например, может включать Если же он отсутствует, то в обязательном порядке предусматривается водяной фильтр. Электрические системы подключаются к сети с помощью автоматических выключателей. Данное устройство должно полностью снимать напряжение с прибора. Организация монтажной проводки осуществляется с применением трехжильного кабеля сечением 1 кв.мм. Проводник должен быть выполнен из меди. Дополнительно в систему вводятся предохранители и другие средства электротехнической защиты, подбирать которые следует исходя из особенностей работы местной питающей сети.

Управление системой

Обычно завесы оснащаются панелями с аппаратным или сенсорным управлением и пультами ДУ, посредством которых можно также регулировать рабочий режим оборудования. Обычно устройства имеют несколько режимов эксплуатации, предусматривающих разную пропускную способность. Главным управляемым органом системы является вентилятор - через панель или пульт, например, можно задавать оптимальную скорость его вращения.

Если выполняется установка тепловой завесы на водном теплоносителе, то возможности регуляции следует рассчитывать заранее, поскольку они обеспечиваются конструкционными элементами. В частности, использование пульта будет возможно только при опциональном включении в инфраструктуру смесительного узла, вентиля и термостата.

Техническое обслуживание

В процессе эксплуатации вентиляционные системы подвергаются загрязнению. Поэтому периодически следует разбирать конструкцию в рамках допустимого инструкцией и производить чистку внутренних и наружных поверхностей. Особое внимание отводится водяным моделям. Такие завесы чувствительны к механическому воздействию на контурах циркуляции теплоносителя, из-за чего возникает риск нарушения герметичности. Проверка на целостность водных коммуникаций является главной задачей техобслуживания таких систем. Также и воздушно-тепловая завеса имеет свои особенности содержания. В эксплуатации подобных систем следует уделять внимание электротехнической безопасности, исключая риски перегрузок и замыканий в проводке.

Устранение неисправностей

Часто возникают проблемы с вентиляторными установками. Если этот функционал не срабатывает, значит следует проверять электропроводку, наличие напряжения в сети, двигатель самого вентилятора и корректность работы управляющих устройств. К слову, чтобы обезопасить систему от подобных ситуаций, установку тепловой завесы важно осуществлять с надежной изоляцией питающего кабеля.

Стандартной изоляции может быть недостаточно, поэтому будет не лишним погрузить провод в защитную гофрированную трубу. И также если появилась течь в водяной системе, то проверяется водопроводная инфраструктура с последующим восстановлением ее герметичности. Большинство неполадок возникает именно из-за нарушений в коммуникационных каналах.

Меры соблюдения безопасности

В процессе эксплуатации завесы необходимо придерживаться следующих правил безопасности:

Нельзя самостоятельно ликвидировать утечку теплоносителя, если в данный момент магистраль работает под давлением.
Нельзя производить ремонтные мероприятия, пока электрическая инфраструктура не обесточена.
Независимо от принципа работы оборудования, установка тепловой завесы должна осуществляться при отключенных коммуникациях.
В условиях пониженной отрицательной температуры следует полностью слить теплоноситель.

Заключение

Качество работы завесы будет зависеть не только от соблюдения правил монтажных работ, но и от того, насколько правильно был сделан выбор конкретной модели. При покупке прибора учитываются предельные температурные значения, количество людей, проходящих через проем, площадь помещения и т.д.

Что касается производителей, то предпочтение стоит отдавать моделям Ballu и Dantex - это специализированные изготовители климатических систем. В отечественном сегменте заслуживает внимания тепловая завеса КЭВ от предприятия «Тепломаш». Отзывы о ней отмечают высокую производительность, гибкость настроек и доступную стоимость. К слову, средняя по характеристикам модификация КЭВ-6П3231E оценивается в 18 тыс. руб. Модели от более именитых брендов наподобие Ballu могут стоить 20-30 тыс.

Мало приятного в том, что холодный воздух проникает в теплое помещение, охлаждая его, ведь в таком случае получается, что топится улица. Мало того, что это создает не комфортные условия, так еще и заметно отражается на здоровье и кошельке. Преодолеть эту проблему можно при помощи тепловой завесы, которая является надежным барьером между внутренним и уличным воздухом.

Они различаются по источнику тепла, то есть такое оборудование может быть электрическим и водяным. Водяная тепловая завеса выигрывает по экономичности использования, так как нагревательным элементом является горячая вода. Однако такой тип устройства, как и другой, обладает прекрасными достоинствами, за счет которых он становится все более популярным:

Защита здания от потери тепла.
Защита от холодного воздуха, который, благодаря завесе, не может проникать в помещение.
Создание барьера, который не позволяет проникать с улицы выхлопным газам, пыли и насекомым.
Выравнивание температурного градиента.
Защита от сквозняков, что положительно влияет на здоровье.
Дополнительный обогрев помещения.
Возможность поддержания двери в открытом положении.
Возможность создать прохладу в жаркую погоду.
Экономичность, обусловленная как меньшей потерей тепла, так и тем, что источником энергии является не электричество, а вода.

Принцип работы и установка

Принцип действия довольно прост: мощный вентилятор создает поток воздуха большой скорости, который образует «невидимою преграду», благодаря такой системе теплый воздух не может выходить из помещения, а холодный проникать в него. Источник тепла водяной завесы - горячая вода. Получается, что для работы водного типа устройства нужно центральное отопление.

Устанавливать такое оборудование, конечно, тяжело, однако это не идет ни в какое сравнение с тем, что при эксплуатации накладные расходы низкие, а мощность очень высокая. Область применения водяных завес большей частью распространяется на промышленные здания, которые имеют большие открытые проемы. Устройство незаменимо в ресторанах, магазинах и складах, то есть тех в тех местах, где двери открываются очень часто из-за большого потока людей.

Монтаж обычно производится над дверью. Установка над проемом означает, что завеса является горизонтальной, а сбоку от проема - вертикальной. Нужно помнить, что вертикальная завеса должна быть высотой не меньше ¾ высоты проема, который нужно защитить. Это единственное отличие данного типа устройства от горизонтального.

Основной элемент

Главным элементом конструкции является радиальный вентилятор, который необходим для создания необходимого воздушного потока. Такая турбина должна быть единой и расположенной по всей длине устройства. Она помогает создавать равномерный поток. Двигатель крепится сбоку от нее.

Однако часто производители решают расположить двигатель в центре, а по его бокам небольшие турбины. Причиной такого расположения элементов является сложность изготовления турбины длиной, превышающей 800 мм. Насколько такой метод установки является эффективным? Конечно, такая упрощенная завеса будет стоить меньше, однако в центральной части потока воздуха будет «провал», что заметно снижает защитные свойства. Кроме того, нагревательные элементы будут обдуваться неравномерно, а это приводит к их более ранней поломке.

Чем управляется водяная завеса?

Водяную тепловую завесу сопровождают не менее двух переключателей, один из которых должен включать вентилятор, а другой - нагревательные элементы. Также могут быть установлены регуляторы мощности нагрева, которые имеют две или три ступени. Вентиляторы могут быть двухскоростными. Воздушная завеса может иметь термостат, отключающий устройство или элементы нагрева тогда, когда достигается заданная температура.

Есть встроенный и проводной пульт управления, все зависит от выбранной модели. Однако встроенный тип используется на завесах, имеющих небольшой размер, которые устанавливаются для окон и дверей. Это объясняется тем, что от расстояния зависит возможность доставать до кнопок. Соответственно, для водяных завес более рациональным является применение выносных пультов, которые можно устанавливать в нужном месте.

Иногда имеет место использование концевого выключателя, который удобен тем, что включает устройство лишь при открытых воротах. Получается, что выключатель начинает работать при открывании дверей или ворот. Его использование очень удобно на складах и в ангарах.

Выбор завесы

На выбор воздушной завесы влияют следующие факторы:

Длина устройства.
Мощность.
Производительность.
Тип установки.
Способ управления.

Последние два фактора мы уже обсудили, теперь речь пойдет о других трех.

Производительность. Именно от нее зависит скорость потока воздуха и высота установки. Для примера возьмем дверной проем, ширина которого составляет около одного метра, а высота около двух метров. В этом случае «прокачка» завесы должна составить от 700 до 900 кубических метров в час. При такой производительности скорость потока воздуха будет около 8 метров в секунду на выходе устройства, а около 2 метров в секунду на уровне пола. Конечно, цена таких приборов не маленькая, поэтому для защиты небольших проемов используют устройства с более низкой производительностью. Так как водяные завесы применяются больше для промышленных зданий, на этом факторе экономить нельзя, иначе эффективность будет минимальной.
Мощность также является немаловажным фактором, если учесть, что оборудование может нагревать воздух в помещении, хотя этот фактор вовсе не обязателен. Для примера возьмем здание в 10 квадратных метров, которое не отапливается, а высота потолков составляет около трех метров. Мощность, необходимая при таких условиях - 1 кВт. Однако в этом случае здание должно быть капитальным, то есть потолок и стены должны иметь хорошую теплоизоляцию. Не стоит выбирать прибор с большой мощностью для хорошо отапливаемых мест или даже прибор без функции обогрева. Стоит сказать об особенности функции обогрева: на выходе завесы воздух никогда не будет горячим, даже если мощность максимальная, он будет лишь теплым. На это есть свое объяснение: нагревательные элементы обладают высокой скоростью обдува.
Длина. Она может составлять от 600 до 2000 миллиметров. Очень популярна длина от 800 до 1000 миллиметров, такие приборы устанавливаются над стандартным проемом, поэтому не подойдут для промышленных объектов, где часто применяются именно водяные завесы. Как же правильно рассчитать в таком случае длину? Она должна быть такой же, как ширина проема или немного больше. Это важно для того, чтобы поток воздуха полностью перекрывал проем и не давал холодному воздуху проникать в помещение.

Вся эта информация поможет правильно выбрать водяную завесу, так как она играет важную роль в создании комфортных условий. Установка такого оборудования будет говорить о том, что забота о людях является неотъемлемой частью любой организации.

Тепловая завеса представляет собой климатическое оборудование, являющееся разновидностью обогрева помещения. Устройство, дизайн, характеристики таких приборов различны, но все приборы имеют единый принцип действия. Процесс подключения и выбора тепловой завесы требует особого внимания, так как от этого зависит безопасная и эффективная эксплуатация.

Устройство и назначение тепловой завесы

Для регуляции микроклимата часто используются такой прибор, как тепловая завеса. Это оборудование представляет собой мощный тепловентилятор, который размещён в металлическом корпусе, часто имеющем прямоугольную удлинённую форму.

Тепловая завеса устанавливается над входной дверью и не портить интерьер

В конструкции оборудования присутствуют следующие элементы:

воздуховод, по которому проводятся тёплые воздушные массы;
нагревательный элементы в электрических моделях - тэн, а в водяных - трубы;
радиальные вентиляторы или турбина имеет параметры, зависящие от длины тепловой завесы;
фильтры очищают поступающий снаружи воздух от пыли и мусора;
корпус имеет перфорированные стенки для поступления и выдачи потоков воздуха;
кнопки управления расположены на боковой панели прибора.

Прибор легко крепится на стену и обеспечивает поток тёплого воздуха

Тепловая завеса предназначена для регуляции микроклимата и распределения температурных зон в разных помещениях. Часто оборудование устанавливают над входом изнутри помещения, что позволяет защитить пространство от холодных потоков и обеспечить комфортную температуру. Такое решение оптимально для частного дома, магазина, торговых центров и любых других зданий, где входная дверь часто открывается и через неё поступает холодный воздух. При этом требования безопасности запрещают монтаж завес в помещениях с легковоспламеняющимися материалами, в транспорте, шахтах, автоматизированных объектах производственного типа.

Принцип действия

Простой принцип работы завесы обеспечивается благодаря продуманной конструкции прибора. Мощный вентилятор втягивает воздух снаружи, после чего массы проходят через фильтр и очищаются от пыли. Далее воздух перемещается через область электрической нагретой спирали, повышается температура потока и он поступает через сопла в помещение. Направление струи может вертикальным или горизонтальным.

Поступающий в помещение воздух очищается от грязи, нагревается и поступает в помещение

Распределение и усиление потока тёплого воздуха происходит благодаря вентилятору. Мощность и скорость работы оборудования может быть разной, а функциональные модели имеют кнопки и переключатели, позволяющие настроить параметры работы.

Варианты тепловых завес

Ассортимент тепловых завес включает в себя несколько видов устройств, отличающихся устройством и внешним видом, местом размещения. Электрические модели востребованы и практичны в эксплуатации, но потребляют большое количество электроэнергии для нагрева воздуха. Нагревательный элемент в таких приборах - электроспираль.

Электрические модели просты в использовании, но не экономичны

Существует и водяной тип, в котором присутствует калорифер. Этот элемент выдерживает перепады и низкие температуры, что обеспечивает надёжность оборудования. Подключается прибор к центральному горячему водоснабжению, в результате чего монтаж и цена конструкции более высокие, чем у электрических вариантов.

Водяные модели сложны в монтаже и обладают высокой стоимостью

Эти варианты являются основными и самыми востребованными для обеспечения тепла на входе в помещение. Размеры и мощность устройств представлены в различных вариантах, что позволяет выбрать оптимальное оборудование в зависимости от параметров проёма, температуры воздуха снаружи и желаемого уровня обогрева внутри помещения.

Видео: особенности выбора тепловой завесы

Подготовка к установке инструментов и материалов

Перед монтажом устройства нужно учесть, что тепловая завеса должна соответствовать ширине (при горизонтальном размещении над дверью) или высоте проёма (при вертикальной установке по бокам проёма). Для этого нужно подобрать оборудование соответствующей длины или установить в ряд несколько устройств. Наиболее прост монтаж электрической модели, а для работы потребуются следующие материалы и инструменты:

шуруповёрт, саморезы, карандаш;
строительный уровень, рулетка, перфоратор;
фурнитура для крепления, входящая в комплект тепловой завесы;
для крепления на потолок потребуется маятниковая подвеска;
если скрепляют в одну линию несколько приборов, то нужен соединительный комплект;
болты М10, гайки и винты, консоли.

Для крепления на потолок нужны маятниковые подвески

При приобретении кронштейнов или подвесок для фиксации нужно учесть вес оборудования. Такие детали могут входить в комплект с прибором, но можно подобрать их и в отдельности.

Варианты размещения тепловых завес

Для проёмов шириной менее 1,5 м оптимально горизонтальное размещение, предполагающее монтаж прибора над входом в помещение. При этом завесу можно установить на потолке или над дверью. Таким образом, устройство может быть зафиксированным вплотную к стене или же находится в подвешенном состоянии. Возможны и иные варианты размещения завесы, каждый из которых обладает определёнными особенностями.

Завеса должна быть равная ширине или высоте проёма

Горизонтальное крепление

Горизонтальную фиксацию можно осуществить на потолке или на стене над проёмом, как было сказано выше. Второй вариант наиболее востребован, так как позволяет более эффективно предотвращать попадание холодного воздуха в помещение, чем при установке на потолке. При этом воздушный поток будет направлен сверху вниз.

Горизонтальное крепление хорошо защищает от холода

Для монтажа выполняют следующие основные действия:

Распаковка оборудования, проверка количества и типа крепежа.
От верхнего края проёма отступают около 10 – 15 см, проводят карандашом нижнюю линию, на которой должен находится корпус.
На расстоянии, равном длине корпуса, отмечают точки крепления кронштейнов, делают там отверстия.
Кронштейны привинчивают болтами и гайками к корпусу, а затем всю систему фиксируют на стене.
Оборудование подключают к энергосети, проверяют работоспособность.

Подробная инструкция, учитывающая индивидуальные особенности прибора, поставляется в комплекте с тепловой завесой. Поэтому перед монтажом следует изучить руководство от производителя.

Вертикальный монтаж тепловой завесы

Размещение приборов по бокам проёма на всю его высоту является вертикальным методом установки тепловых завес. Такая технология оптимальная, если горизонтальный способ не позволяет перекрыть всю площадь проёма тёплым потоком воздуха, а также при ширине входа более 2 м.

При вертикальном размещении требуется большее количество устройств, чем для горизонтального

Монтаж проводится согласно инструкции, но главные этапы работы выражены в следующем:

От края проёма нужно отступить около 10 см и отметить точки фиксации кронштейнов.
Крепёж устанавливают в подготовленные отверстия и на корпус.
Если нужно, соединяют несколько корпусов специальными элементами.
Проверяют работоспособность оборудования.

Установка элементов вертикально проводится по такой же технологии, что и горизонтально. При этом корпуса фиксируют по обе стороны проёма, что обеспечит хорошую защиту от холода.

Особенности подключения

Современное оборудование имеет гибкий кабель и вилку, которая обеспечивает подключение к электросети через розетку. Если же проводится стационарная установка, то возможно подключение завесы через выключатель центрального типа, который имеет воздушный зазор и параметр в 3 мм. Такой вариант подключения всегда выполняется специалистом в области электрики.

Монтаж можно выполнить самостоятельно, но подключение проводится мастером

Схема подключения теплового оборудования к центральному выключателю разрабатывается индивидуально. Простым является соединение одного устройства, а для этого два провода от завесы подводят к соответствующим кабелям сети, учитывая расположение проводов «ноль» и «фаза». Для безопасности в цепочку добавляют блок УЗО, способный отключить систему при аварийной ситуации. Корпус и все силовые детали должны быть заземлены.

Видео: обзор тепловой завесы Ballu

Подключение тепловых завес разных производителей

Наиболее известным производителями климатического оборудования являются фирмы «Тепломаш» и Ballu. Каждый производитель в комплекте к оборудованию предусматривает подробную инструкцию по подключению и монтажу, но главные особенности можно рассмотреть отдельно.

Особенности подключения и эксплуатации техники Ballu выражены в следующем:

подключение к электросети осуществляется через автоматический выключатель;
при монтаже стационарной проводки использовать трёхжильный кабель с минимальным сечением 1 мм 2 по медному проводнику. Электрическая сеть, к которой будет подключена завеса, должна обеспечивать защиту изделия от перегрузок и токов короткого замыкания;
для установки пульта управления необходимо, отвернув винт, снять верхнюю крышку и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку.

Устройства фирмы «Тепломаш» имеют простую конструкцию и доступны по стоимости

Устройство фирмы «Тепломаш» предполагает управление завесами с выносного или дистанционного пульта. Степень защиты оболочки пульта управления - IP20. При управлении завесой с дистанционного пульта необходимо соблюдать расстояние до инфракрасного приёмного устройства на выносном пульте до 6 м и угол до 60°. Подключение завес к сети осуществляется через автоматический выключатель и устройство защитного отключения (УЗО). Ток срабатывания УЗО - 100 мА. Питание завес осуществляется от трехфазной электрической сети с напряжением 380 В/50 Гц. Пульт управления предполагает подведение кабеля управления 7х0,5 мм методом «скрытой проводки». Если необходимо подведение кабеля «наружной проводкой», то следует в месте вывода провода из корпуса пульта сделать в стене углубление 50х10мм.

Выбор, установка и подключение тепловых завес разных производителей предполагают следование общим правилам, в том числе учёту нужной функциональности и параметров устройств. Верная дальнейшая эксплуатация обеспечит безопасность техники.

Тепловентилятор – прибор исключительно удобный: мобильный, несложный в эксплуатации, устойчивый к поломкам, эффективный. Жилую комнату с помощью такого прибора можно обогреть всего за несколько минут.

Устроен он настолько просто, что при желании можно изготовить тепловентилятор своими руками. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всякого хлама, скопившегося в гараже.

А как это сделать и что конкретно понадобится – все это мы и рассмотрим в нашей статье. Приведем 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал дополним фотоподборками и видеоинструкциями по сборке различных вариантов прибора.

Бытовые тепловентиляторы – это компактные устройства, которые легко можно установить практически в любом подходящем месте. Для работы прибора нужно электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используют и в квартирах, и в гаражах, и даже для обогрева цехов, теплиц и других помещений. Все зависит от мощности прибора.

В любой модели тепловентилятора есть три составляющие:

вентилятор;
нагревательный элемент;
корпус.

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате.

Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет включаться и отключаться без участия человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размеры вентилятора

При эксплуатации тепловентилятора необходимо придерживаться правил безопасности. Не следует класть какие-либо предметы или материалы непосредственно на корпус тепловентилятора или слишком близко от защитной решетки.

Если прибор оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может возникнуть перегрев прибора, его поломка и даже возгорание.

Собственноручно изготовленный тепловентилятор может быть почти любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбоцементной трубы, металлической трубы, свернутый лист металла и даже корпус от старого системного блока.

Обычно сначала выбирают вентилятор и делают нагревательную спираль, а затем определяются с типом корпуса устройства в зависимости от его начинки.

Важнейший момент при создании этого нагревательного прибора – безопасность: пожарная и электрическая.

Нагревательная спираль в самодельных устройствах чаще всего бывает открытого типа, ее просто свивают из подходящей проволоки. Непосредственный контакт с разогретой спиралью может привести к возгораниям, ожогам и т.п.

Чтобы сделать тепловентилятор своими руками, понадобятся самые обычные инструменты, а также начальные знания по монтажу бытового электрооборудования

Поэтому спираль нужно правильно закрепить внутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания требует и монтаж электропитания прибора.

Все контакты необходимо изолировать, внизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.

Галерея изображений

ТЭН – один из вариантов нагревателя для тепловентилятора – может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента

Керамические нагреватели – элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты.

Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.

Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.

Инструкции по сборке тепловентилятора

Уяснив принципы устройства тепловентилятора и особенности выбора подходящего типа нагревательного элемента, можно создать прибор из имеющихся под рукой материалов, придать ему подходящую конфигурацию.

Вариант #1 – тепловентилятор из асбоцементной трубы

Отрезок асбоцементной трубы – отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина корпуса должна составлять примерно полметра.

С одним из вариантов сооружения тепловентилятора на основе асбестовой трубы ознакомит фото-подборка:

Галерея изображений

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

Устройство такого тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

Материал, необходимый для создания тепловентилятора

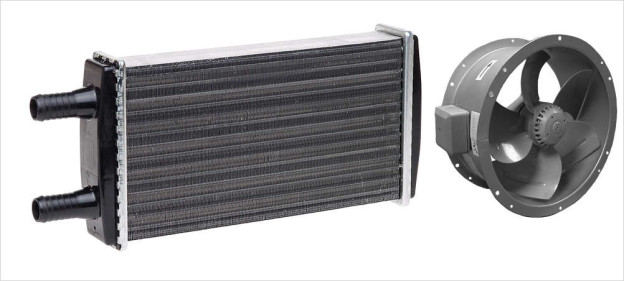

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
Плашка, чтобы нарезать резьбу на . Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
Крепим ее жестко на лицевую сторону рамки.

Этап 2

Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
На концах теплообменника нарезаем резьбу для присоединения к муфтам.
В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
К трубам центрального отопления присоединяем краны.
После чего, через муфты, подсоединяем к нашему вентилятору.
