Модельный ряд скважинных насосов «Вихрь. Модельный ряд скважинных насосов «Вихрь Скважинный насос вихрь сн 90в устройство
Оценка: 5 из 5
Достоинства: наосу 2 года качает отлично
Недостатки: шпильки которые крепят насос к мотору из черного метала через полгода вода их съела..надо делать из нержавейки!! Крепления к веревки тоже вода съела.. надо все делать из НЕРЖАВЕЙКИ....БОЛЬНОЕ МЕСТО ШПИЛЬКИ
Комментарий: в целом насос отличный ПРОБЛЕМ НЕТУ
Оценка: 4 из 5
Евгений х.
Достоинства: Соотношение цена-качество
Недостатки: Шпильки, за которые крепится насос, ржавеют. Чувствителен к напряжению в сети. Если менее 190-200 вольт - не включается, совсем.
Комментарий: Брал на рынке в Подмосковье в мае 2015 года за 7000 рублей. В мае же опустил в скважину (18 метров). До октября использовали в простом режиме - включили в розетку вилку - накачали емкости - вынули вилку из розетки. Без проблем. На зиму решил не доставать, провисел в воде всю зиму. В мае 2016 года достал для внешнего осмотра. Шпильки крепежные заржавели совсем. Корпус из нержавейки в норме. Смонтировали его же в автоматическую систему с гидроаккумулятором и реле давления. Отработал сезон хорошо, без проблем. Единственное замечание - когда были холодные вечера и на дачах включали обогрев все - из-за снижения напряжения в сети не срабатывал. Но потом в какой-то момент роста напряжения опять работал. Нужно поставить стабилизатор напряжения, но руки пока не дошли. В целом, за 5200, за которые его сейчас можно купить, хороший вариант для дачи. На два сезона хватает. (может и на больше, но нужно наверное поднимать - разбирать-обслуживать, шпильки поменять, неохота) Думаю прикупить парочку, как расходный материал, раз в два года менять, норм. :-) В скважине было чуть-чуть очень-очень мелкого песка - на работу никак не повлияло.
Оценка: 5 из 5
Достоинства: ЦЕНА! это самое оптимальное предложение на просторах интернета. Хорошая производительность
Комментарий: Не знаю за что столько не хороших отзывов, но родителям на дачу подарим такой же, производительности хватит за глаза + они сейчас стоят еще дешевле чем 3года назад. ЛЮДИ специально для вас - лайфхак: чтобы не насиловать насос и продлить срок службы ставьте обратный клапан и меняйте сразу шпильки на нержавейку и будет вам счастье.
Оценка: 5 из 5
Достоинства: Из опыта использования хочу подтвердить, что для организации системы водообеспечения частного дома этот насос подходит идеально. 4 год работает.
Недостатки: только плюсы за такие деньги то.
Комментарий: песок в скважине не дает покоя что скоро все же придется купить новый. но уже проработал 4 года я доволен.
Оценка: 4 из 5
После пяти месяцев использования сгнили шпильки, так что если берете сразу меняйте на нержавейку.А так хороший насос.На даче пойдет.
Процесс поднятия воды из скважин, шахт колодцев и других источников идет с помощью глубинных насосов. Моделей много, равно как и характеристик, по которым оценивают приемлемость того или иного агрегата. Вниманию представлен Вихрь СН-90В – аппарат с оптимальными качествами для использования на дачных участках и придомовых территориях. Судите сами.
Где применяется
Вихрь СН-90В применяется преимущественно для садово-огородных нужд и подачи воды для бытовых условий – домашний водопровод, баня. Запрещено использовать агрегат в следующих условиях:
- Откачка септиков.
- Опустошение резервуаров в период сезонного или природного подтопления – подвалы, ливневки, сточные канавы.
- Опорожнение емкостей с кислотными, щелочными или иными агрессивными химическими веществами.
Из списка можно сделать вывод, что насос требователен к качеству воды – песка и примесей в ней содержаться не должно.
Технические характеристики Вихрь СН-90В
Агрегат работает от домашней сети напряжения в 220 В и 50 Гц. Мощность электродвигателя – 550 В. Целевые задачи, выполняемые насосом:
- Подъем воды – 90 м. Глубина погружения – до 35 м.
- Производительность – 1,5 тыс. л/ ч. Диаметр подающего отверстия – 9 см.
- Температура воды – до + 35 С.
- Корпус и насосная часть изготовлены из обработанных металлов – нержавеющей и хромированной стали.
Подключение к скважине
Производитель предоставляет пользователю инструкцию по сборке и рекомендациями к эксплуатации.
Пункты, следующие:
Подготовка к работе
По схеме сборки тело насоса соединяется с трубопроводом при помощи муфт, переходников, колен, тройников и прочего. Все резьбовые соединения уплотняются подходящими материалами. Розетка от источника тока заранее выводится на участок, защищенный от влажности и брызг. К проушинам агрегата крепится трос, к выводной трубе – силовой кабель. Опускают конструкцию осторожно, без натяжения кабеля и напряжения водоподъемной трубы. Фиксируют трос на оголовке скважины.
Включение в работу и профилактика
Остается соединить насос вилкой с источником питания и контролировать качество воды. В случае грязного или мутного потока, рекомендовано проверить положение насоса относительно дна и зеркала воды – не ниже 60 и не выше 50 – соответственно.
Если сетевые перепады нередки – важно приобрести стабилизатор напряжения. Повышенные или пониженные значения сети снижают срок эксплуатации прибора. С окончанием дачного сезона, насос поднимается на поверхность, сливается, высушивается и хранится в месте, лишенном солнечного света. Особой консервации Вихрь СН-90В не требует.
Видео по ремонту насоса Вихрь СН-90в
Насосные изделия с маркой «Вихрь» в России известны с 1974 г. В это время Куйбышевский электромеханический завод выпустил первые скважные погружные электронасосы. В 2000 году производство перевезено в Китай, где совместно с российскими специалистами налажено производство различного насосного оборудования. Винтовые скважные электронасосы, которые называют еще червячным или шнековым, используются для откачки чистой воды из глубоких скважин. Одно из таких устройств:
Погружной насос Вихрь СН 90В
скважинный насос, который имеет максимальное погружение в скважину 32 м. Расстояние от дна скважины до края корпуса должно быть, как минимум 60 см, от поверхности до устройства полметра.
Скважинные изделия производятся — устройство с верхним забором закачивают более чистую воду, но жидкости должно быть достаточно для длительной работы. Максимальная подача воды 55 метров, более подробный график можно посмотреть в паспорте изделия.
Корпус глубинного насоса вихрь сн 90в выполнен из нержавеющей стали. Длина электрокабеля 20 м., есть возможность удлинить до необходимой длины.
При эксплуатации необходимо помнить, что работа устройства «в сухую» не допускается, а температура выкачиваемой воды должна быть от одного до 32 градусов.
Заводом изготовителем модель укомплектована резиновым обратным клапаном, который не позволяет воде выливается обратно в емкость при остановке. Но при эксплуатации изделия в глубоких скважинах резиновый клапан не подойдёт, лучше всего сразу установить из металла. Стандартное выходное резьбовое отверстие обратного клапана — 1 дюйм, при необходимости можно установить переходной штуцер для шланга под диаметр не менее 3/4’’.
При эксплуатации необходимо помнить, что чем меньше диаметр подающего шланга, тем больше напор. Искусственно заужать диаметр установленного шланга запрещено.
По бокам в корпус установлены специальные рым-болты для крепления стального троса. С помощью троса корпус погружается или затем извлекается из скважины.
Необходимо помнить, что для избегания повреждения электросоединения электрического кабеля с клеммной коробкой нельзя тянуть за кабель, или даже брать в руки при подключенной электросети.
Чтобы предотвратить гидроудар при попадании в камеры воздуха в начале работы, рекомендуется установить специальное устройство под названием — гидроаккумулятор.
Необходимо помнить, что согласно требований Техники безопасности, при эксплуатации необходимо подключать изделие в сеть где имеется электропредохранитель с током отсечки не более 16А, и который срабатывают при нарастании тока более 30 мА\ сек.
Во время эксплуатации не требует специального обслуживания. Но, если изделие будет находится без эксплуатации более 10 дней необходимо достать его, слить воду и высушить.
Данные на вихрь и характеристики можно посмотреть на картинке.
Устройство
Конструкции серии СН
Серия состоит из ряда моделей с разным принципом действия: винтовые или центробежные погружные электронасосы.
Принципиальная разница вихревых и винтовых изделий в том, что рабочий орган вихревого насоса выполнен из колеса с лопатками. Это колесо помещается в камеру с эксцентричным смещением наружных стенок, при вращении лопасти захватывают воду в самой широкой части камеры и перемещают ее в зауженную, чем создается давление. Для какого типа насосов очень важный параметр как частота вращения и мощность двигателя: скорость вращения создает давление, а мощность количество выбрасываемой жидкости. Стандартные обороты двигателя — 2800 об/мин.
Винтовой глубинный насос вихрь сн 90в отличается от вихревого рабочего органа, который напоминает шнек в мясорубке. Захватывая в нижней части часть жидкости, шнек проталкивает ее кверху, дойдя до верху жидкость выталкивается через обратный клапан в подающий шланг с достаточным давлением для подъема воды до 40 м.
Внимание! Необходимо помнить. В силу своей конструкции создание давления во многом зависит от герметичности пары винт — втулка. Поэтому эксплуатации такого изделия допускается только с чистой водой, чтобы абразивы песка или твердых частиц не повредили поверхность зеркал втулки.
Конструкция с центробежным ротором допускает перекачку микрочастиц до 15 мкр. (мутная вода). Зато, шнековый может перекачивать вязкие жидкости, а лопастной нет.

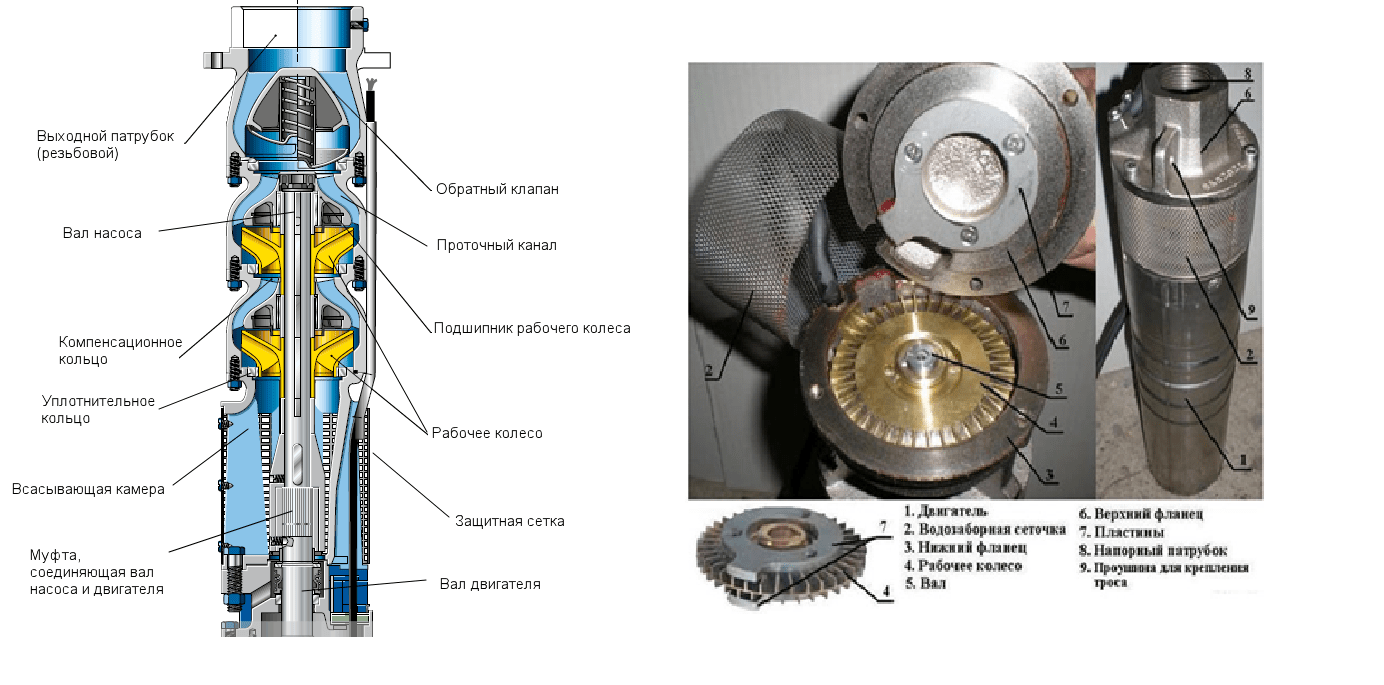

Устройство скважинного насоса Вихрь СН 90В
Принцип работы винтового глубинного насоса — в проталкивании воды между полостями образующимися вращающим винтом и втулкой. Втулка выполнена из пластического материала (металл кордовой резины) вращающийся винт от привода электродвигателя проталкивает воду вдоль резиновых стенок корпуса, создавая давление на выходе
Характеристики насоса для скважины Вихрь СН 90В | ||
Основные | ||
Вид | Погружной | Скважинный |
Мощность, | Вт. | 550 |
Высота подъема, | М. | 90 |
Глубина погружения, | М. | 35 |
Резьба трубная, дюйм | Внутренняя | 1″ |
Мах темп. воды, | Град. | 35 |
Min. уровень, | Мм. | 601 |
Вес, | Кг. | 9,51 |
Размеры, | 570 x 150 x 110 | |
Защита от сухого хода | Нет. | |
Производительность, | л/мин. | 25 |
Силовой провод, | М. | 17 |
Диаметр раб колеса, | Мм. | 98 |
Токовая частота, | Гц. | 50 |
Зависимость в глубинном насос вихрь сн 90в высоты подъема от производительности.
Ремонт насоса Вихрь СН 90В своими руками
Бывает так, что при эксплуатации изделие теряет свою бывшую производительность, то есть не выдаёт определенного количества воды в час. Одна из возможных причин:
- Загрязнение отверстий для входа воды;
- износ втулки;
- износ винта.
Если загрязнение можно почистить при разборке, а, вот, износ или неисправность винта, или втулки производится только его заменой. Также может повредиться кабель при выходе из защитной уплотнительной трубки. В этом случае ремонт должен производить только специалист — электрик
Разборка:
Для разборки корпуса необходимо ключами с гранью 10 отвернуть четыре винта на шильках и проушины. Крышку снимать осторожно, чтобы не повредить прокладку между корпусом и крышкой. После того как крышка снята, становится доступной для осмотра вал, втулка, обратный клапан.
Из верхней крышки осторожно, без применения острых предметов (только руками) достается обратный клапан — резина должна быть эластичной, подвижная крышка клапана и корпус без повреждений. Если видимых поломок нет, то после очистки закоксовки деталей или входных отверстий решётки изделие будет работать как прежде.
Устройство
Устройство состоит из напорного фланца, корпуса рабочей части, корпуса статора, корпуса электродвигателя.
Шнек и корпус изготовлен из нержавеющей стали, втулка шнека резинометаллическая. Двигатель асинхронного типа помещен в масляной ванне, класс защиты IP68.
Итак, ваш помощник стал выдавать меньшее количество воды. Вероятнее всего неисправность в рабочих органах, которые контактируют непосредственно с водой — это внутренняя часть корпуса, шнек и его втулка. Глубинные изделия категорически запрещено запускать без воды, поэтому все проверки проводить исключительно погруженным в жидкость.

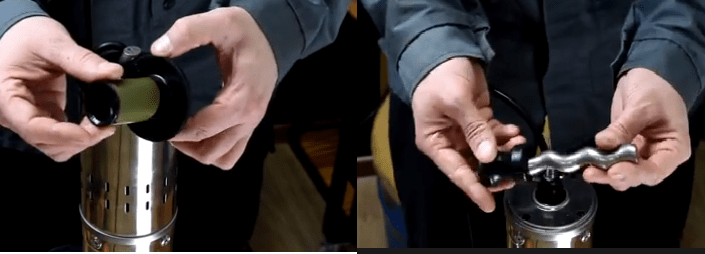

Как разобрать вихрь СН 90В
Снимаем крышку, под которым находится обратный клапан, вытаскиваем втулку шнека, после чего откручивается сам шнек. Шнек ввернут в приводной вал на «левой» резьбе. Если резьба закислилась, под защитной втулкой есть грани под ключ.
Проверка мотора
Проверка целостности обмоток включает в себя проверку на обрыв и замер изоляции.
Для проверки целостности цепи проводится две проверки:
- целостность цепи фазного провода и обмоток двигателя;
- замер сопротивления изоляции.
Для этого нужно воспользоваться мульти метром, и понять принцип работы и устройство насоса вихрь сн 90в. Для замера первого параметра поставим мультимер в режим омического сопротивления. Затем, коснувшись щупами штырей вилки произведем замер, показание должно быть не более 1 Ом. Замер заземляющего провода производится касанием заземляющего контакта вилки и корпуса. Если сопротивление будет больше1 Ом, то возможно обрыв заземляющего или фазного провода в самой обмотки двигателя, вилки кабеля или провода.
Следующая проверка заключается в определении величины изоляции фазных проводов от пробоя на корпус. Для этого к штырям вилки электропровода подсоединяется замеряющий щуп мультиметра в режиме 200 МОм. второй щуп на корпус (место касания должно быть чистым), сопротивление при замере должно быть не менее 200 МОм.
После проверяется работа двигателя, для этого достаточно подсоединить вилку питания электродвигателя в электросеть при этом обратить внимание на шум подшипников при работе и стабильность оборотов. Шум от подшипников должно быть ровным без щелчков или хруста, обороты стабильны. частота оборотов у бытовых устройств = 2800 об/мин.
Осмотр рабочих органов
далее производится осмотр шнека и втулки они не должны иметь значительных повреждений и плотно соприкасаться друг другом, для этого достаточно вставить втулку в шнек они должны входить с друг в друга с трением.
После очистки деталей производится сборка в обратной последовательности. Если же вы все — таки не уверены, как правильно разобрать насос вихрь сн 90в, то лучше всего обратиться в специализированный центр, где специалисты проведут диагностику профессионально.
Мойка деталей
При длительной эксплуатация в зависимости от химического состава воды, менее и более часто корпус и детали подвергаются минеральным отложениям, а простая сталь ржавеет.
Окислы и гидроокись (ржавчина) наиболее эффективно удаляется ручным методом — щеткой по металлу и промывкой водой. В идеале промывка под струей высокого давления (мини мойка). Отложение карбонатных солей, которые превращается при отложении в карбонатные минералы: органит, кокцид, можно легко удалить с помощью разбавленной соляной кислоты и губкой по металлу, разумеется с последующей тщательной промывкой.
Резиновые, пластмассовые детали можно промыть в крепком растворе поваренной соли. Но уж если вы решились разобрать до деталей, лучше всего поставить новые запасные части, особенно клапана и прокладки.
Итак, если помощник перестал выдавать на гора воду лишившись производительности, и вы решились на ремонт насоса вихрь сн 90в, то скорее всего он загрязнился, чаще всего — это налёт кальция (в народе известняк). Если налет еще не большой и не за коксовался, то можно обойтись без химии и для очистки можно применить лимонную кислоту. Она хорошо удаляет налет органических солей.
Скважинный насос Вихрь СН 90В — отзывы:
Korshunov Sergey 2013г. Кострома
Что хорошо: корпус из нержавейки, хорошая производительность.
Что плохо: шпильки скрепляют 2 половины корпуса. Через год, полтора, есть вероятность корпус рассыплется прямо в скважине. Удивительно, кто это придумал — корпус из нержавейки, стягивающие шпильки стальные. Предполагаю, что изначально и шпильки были из нержавейки, но в целях экономии Китай предложил свой вариант сборки. Также к недостаткам отношу, применение только для чистой воды. Обязательно выбирайте шнек из цельной нержавейки, хромированный облазит и затем клинит из-за увеличения трения со втулкой.Примерный срок эксплуатации 2-3 года. Но, похоже, денег своих стоит.
Аноним 2016г.
Отношу к положительным свойствам: масло в моторе — это придает дополнительные электрические свойства обмоткам. Имеются рым-болты для подвеса, приличный напор. В магазине заявлена длина кабеля 20метров, проверять не стал, дома оказалась чуть больше. Качает из глубины 20 м. напор хороший, примерно, как полное открытие крана в квартире. Надоело постоянно включать и выключать розетку, думаю приобрести автоматическую систему включения двигателя от давления в магистрали воды. Работает полгода, пока без замечаний.
Сергей 2017г.
Отношу к достоинствам небольшую цену, качественную сборку насос вихрь сн 90в отзыв хороший, правда низкая производительность, но у меня скважина нестандартная — глубиной 100 м. Обращался за консультацией к продавцам, сказали, что такой тип для глубокой скважины не идет. Использую для набора емкостей. Подвеска на 6 мм тросе. Длина кабеля при покупке была 20 м, консультант сказал, что можно нарастить. Разрезал кабель возле вилки, нарастил, ничего, нормально работает полтора года, жалоб нет. Кабель трехжильный в резине, внутри шелковые нити и оплетка.
Купить Вихрь СН 90В можно в специализированных дилерских центрах, либо на интернет ресурсах. Во избежание покупки подделок лучше всего обращаться в проверенные крупные центры, где дорожат своей репутацией и можно проконсультироваться с продавцами онлайн или по переписке.
С каждым днём владельцы частных домов или дачных участков всё чаще задаются вопросом бурения скважины или колодца на своей территории. Но помимо бурения нужно ещё и как-то подавать добытую воду к дому, и здесь владельцы входят в ступор, а в голове возникает куча вопросов. Какой скважинный насос выбрать? Какова должна быть его производительность? Выбрать дорогую модель или сэкономить? Рассмотрим отечественный скважинный насос Вихрь сн-100, ведь они зарекомендовали себя как надежные и недорогие изделия. За многолетний период существования фирмы модельный ряд насосов стал очень большим, так как для каждого условия работы требуется индивидуальный инструмент.
Главным предназначением скважинных насосов является перекачивание воды из различных источников, например: колодца, глубокой скважины или водоема. Так как устройство работает в экстремальных для него условиях, ему требуется повышенная степень защиты от коррозии, поражения электрическим током и абразивных материалов.
Исходя из вышеперечисленных требований, скважинные насосы «Вихрь» имеют класс защиты от короткого замыкания и поражения током IPX8, что позволяет использовать эти устройства на глубинах от 1-2 до 70 м с различным содержанием загрязняющих частиц.
Различие моделей по принципу действия
В модельном ряде «Вихрь» имеется три типа:
- Скважинный насос Вихрь СН 100, СН-50 представляет собой изделие, работающее по вихревому принципу. В таких моделях захват воды производится сверху;
- Насосы для скважин СН-90В и СН-100В используют винтовой захват воды и осуществляют забор воды сверху;
- В модели СН-50Н применен центробежный принцип действия и забор жидкости в нижней части.
Вихревые скважинные насосы предназначены для забора и подачи максимально чистой воды с содержанием абразивных частиц (песка) не более 40 грамм на метр кубический.
Устройство довольно простое, его рабочая часть представляет собой плоский диск с лопастями по краям. Этот диск помещен в кольцевую полость с плотно подогнанными торцами. По краям полости имеются входящий и выходящий патрубки, которые разделены между собой. При вращении диска происходит захват воды и раскручивание её в полостях диска, после чего за счет центробежных сил жидкость под напором подается в выходящий патрубок и поступает к потребителям. В процессе работы лопастей в корпусе насоса образовывается своеобразное вихревое движение, обеспечивающее непрерывный захват и подачу воды. Благодаря этому принципу действия насос называется вихревым.
- Плюсы: Данный тип насосов обеспечивает отличный напор воды и работает по максимально простому принципу, а также они являются самыми распространенными и бюджетными.
- Минусы: Для качественной и продолжительной работы всасывающаяся вода должна быть максимально чистой, в противном случае аппарат может быстро выйти со строя или потерять свою мощность. Также такие модели могут создавать значительный шум от работающих лопастей.
Центробежные скважинные насосы применяются для подачи чистой жидкости с небольшим содержанием абразива, который не должен превышать 180 грамм на метр кубический.
Работает насос по следующему принципу: вода попадает на вращающееся колесо с лопастями. После чего на жидкость действуют центробежные силы, и внутри колеса образуется разряжение, а по краям давление, что и толкает воду с большой силой. Корпус насоса выполняется в виде улитки, это делается для увеличения закручивания воды и повышения давления в системе.
- Плюсы: Такая разновидность насосов является очень производительной и надежной. Они могут работать длительное время и при этом не греются, а обеспечение большого напора осуществляется на глубинах до 60 метров. Так же устройство имеет защиту от перегрева и аварийное отключение, чтобы предотвратить поломку оборудования.
- Минусы: Явных минусов данные насосы не имеют, а отзывы о них крайне положительны. Единственным минусом может быть цена и качество деталей, от которых и зависит стоимость изделия.
Винтовые скважинные насосы 90В и 100В предназначены для прокачивания воды из скважин, больших резервуаров, водоемов и даже шахтных колодцев. Максимально допустимая степень загрязнения воды может составлять 250 грамм абразива на метр кубический.
Работают винтовые насосы по следующему принципу: в корпусе прибора имеются две винтовые пары, одна с которых неподвижна, то есть является статором и выполняется из резины. Вторая спираль является ротором и изготавливается из специального сплава стали с нанесенным на нее покрытием. При вращении между ротором и статором образуются точки трения, которые и создают давление жидкости. Чем больше мест контакта, тем выше производительность и рабочее давление.
- Плюсы : Среди положительных качеств можно выделить большую надежность и производительность, а также бесшумность и глубину работы прибора.
- Минусы : СН-90В и СН-100В являются самыми дорогими, ведь требуют повышенного качества материалов и защитных средств, так как устройства зачастую применяются в загрязненных водоемах, скважинах с большим содержанием песка и т.д.
Технические характеристики моделей
Модель насоса | СН-50 | СН-50Н | СН-90В | СН-100В | СН-100 |
Напряжение сети | 220В/50Гц | 220В/50Гц | 220В/50Гц | 220В/50Гц | 220В/50Гц |
Класс защиты | IPX8 | IPX8 | IPX8 | IPX8 | IPX8 |
Мощность прибора | 750Вт | 600Вт | 550Вт | 1100Вт | 1100Вт |
Высота подачи воды | 50м | ||||
Производительность насоса | 2400л/час | 3600л/час | 1500л/час | 2400л/час | 3000л/час |
Макс. температура воды | +35°С | +35°С | +35°С | +35°С | +35°С |
Размер выходящего патрубка | 1 дюйм | 1 дюйм | 1 дюйм | 1 дюйм | 1 дюйм |
Макс. глубина работы | |||||
Внутренность насоса | латунь | пластик | хромир. металл | хромир. металл | латунь |
Материал корпуса | нержавейка | нержавейка | нержавейка | нержавейка | нержавейка |
Размер насоса | 102мм | 100мм | 90мм | 102мм | 102м |
Критерии выбора насоса
- В зависимости от диаметра скважины выбирается и размер насоса с учетом того, что он должен заходить в трубу с зазором (как минимум, 10-15% от диаметра скважины);
- В соответствии с глубиной скважины подбираются и рабочие возможности насоса.
Совет! Лучше брать более мощный насос ввиду того, что со временем от абразивных средств, имеющихся в воде, аппарат станет ослабевать;
Важно! При увеличении глубины погружения насоса его производительность падает;
- Независимо от модели насоса в нем должны присутствовать автоматические защиты. Например, все модели насосов «Вихрь» имеют в своем арсенале термореле, которое срабатывает при нагреве аппарата до температуры 110 градусов. Также в некоторых моделях есть защита от засорения.
На видео ниже представлены:
Обзор насоса СН-100В:
Проблемы с насосом «Вихрь» – вибрация:
Ремонт наоса «Вихрь»:
На чтение 7 мин.
Скважинные насосы применяются для обеспечения водными ресурсами жилых и производственных помещений. Они функционируют на большой глубине с полным погружением в воду свыше 50 метров. Мощная силовая установка позволяет подавать воду бесперебойно из скважин и глубоких колодцев. Отечественным примером с высоким качеством являются скважинные насосы Вихрь.
Принцип действия и виды насосов Вихрь
Различием между погружными насосами Вихрь служит принцип закачки воды в устройство. По этому признаку выделяются:
- центробежные;
- винтовые;
- вихревые аппараты.
Центробежный глубинный насос поднимает питьевую воду с глубины до 50 метров. При этом, он справляется с концентрацией песка до 180 грамм на кубический метр. Устройство довольно мощное и обеспечивает бесперебойную подачу воды. К таким насосам относится «Вихрь СН-50Н».
По своему устройству напоминает улитку. Он состоит из цилиндрического корпуса и электропривода. К приводу подсоединен винт с широкими изогнутыми лопастями. При погружении насос свободно пропускает воду внутрь корпуса и она заполняет все пространство между лопастями.
После этого активируется электропривод, который интенсивно раскручивает винт. Вода винтом выталкивается из пространств между лопастями к внутренней поверхности стенок корпуса. Тут располагается отверстие, которое соединяет корпус и трубопровод. В результате образуется разница в давлении, которая заставляет воду подниматься вверх.
На аппаратах такого типа установлены специальные терморегуляторы, которые, в случае перенагрузки электропривода, отключают его.
Винтовые насосы поддерживают напор воды при погружении в скважину или колодец с глубиной до 100 м. При этом, глубина погружения устройства от поверхности воды не должна превышать 35 м. Конструкция аппарата позволяет работать с водой, концентрация песка в которой не превышает 250 грамм на кубический метр.
Состоит для скважины из тонкого цилиндрического корпуса, соединенного с электрической силовой установкой. Внутри корпуса расположен винтовой механизм, состоящий из стального ротора (винта) и резинового стратора (внутренняя резиновая прокладка корпуса с ребрами). В результате погружения на глубину, вода подается в камеру винтового механизма.
Под действием электропривода, внутренний винт оборачивается внутри стратора. Соприкасаясь вместе, пара трения образует герметичные пространства, которые поддерживаются до выброса воды в трубопровод. Следующая порция воды усиливает давление и выбрасывает водную массу еще выше.
Такой принцип действия используется на аппаратах «Вихрь СН-90В» и «Вихрь СН-100В».
Подходит только для водоемов с низким содержанием песка. Его максимальная концентрация не должна превышать 40 грамм на кубический метр. Состоит такое устройство из круглого плоского корпуса с двумя патрубками и диском внутри. Работу обеспечивает электрический двигатель.
При погружении, через впускной патрубок попадает вода в камеру с диском. Приводимый в движение электродвигателем, диск с лопатками создает вихревой поток воды вдоль стен корпуса. После этого она под действием центробежной силы выталкивается в выпускной патрубок.
К такому классу относятся «Вихрь СН 100» и более производительная модель «Вихрь СН-50».
Модельный ряд скважинных аппаратов типа «Вихрь»
По своим рабочим качествам и сфере применения выделяются такие скважинные насосы «Вихрь»:
- сн-50Н;
- сн-60В;
- сн-90В;
- сн-100В.
Аппарат «Вихрь СН-50 Н» рассчитан на выкачку водных ресурсов из скважин и шурфов, глубина которых не превышает 50 метров. При этом бурение отверстий водоема должно быть не меньше 10 см. Устройство подходит для работы с водой без примесей. В средне и сильнозагрязненных водоемах быстро приходи в негодность. Выполнен аппарат из хромированной стали. Оснащен терморегулятором с системой принудительного отключения.
Модель имеет следующие технические характеристики:
- вода внутрь попадает через нижние отверстия;
- номинальная мощность достигает 600 Вт;
- напор сохраняется до высоты – 50 м;
- работает с жидкостями до + 35 градусов;
- производительность устройства 60 л/мин.
При использовании скважинного насоса сн 60в можно поднимать воду из водоемов и скважин с глубиной до 60 метров и диаметром до 100 мм. В системе используется подачи воды. Выполнен из нержавеющей стали. Подходит для воды с примесью абразивных материалов не выше 40 грамм на кубический метр.
Технические характеристики устройства имеют такой вид:
- рабочая мощность составляет 370 Вт;
- оптимальная глубина работы 50-60 м;
- температура воды не должна превышать 35 градусов;
- объем выкачиваемой воды составляет 25 л/мин.
Глубина погружения скважинного насоса Вихрь сн 90в значительно выше предыдущих моделей и составляет 90 м. Для более легкого погружения в скважину и извлечения стальной хромированный корпус оборудован специальными зацепами, к которым крепится трос или веревка. Оптимальное расстояние от поверхности водной массы до устройства – 35 м. При более глубоком размещении осуществляется негативное давление на узлы механизма.
Рабочие качества скважинного насоса Вихрь сн 90b:
- проход воды осуществляется через верхние каналы;
- потребляемая мощность в пределах 550 Вт;
- оптимальная глубина выкачки – 90 м;
- устройство работает температурой жидкостей до 35 градусов;
- производительность – 25 л/мин.
С помощью насоса Вихрь сн 100в можно выкачивать водные массы из шахт, глубоких шурфов и скважин. При этом сечение отверстия должно быть не меньше 120 мм в диаметре. Как и предыдущая глубинная модель, СН 100В оборудован дополнительными кольцами-зацепами, которые позволяют более безопасно использовать устройство при погружении. Корпус выполнен из нержавеющей и, частично, хромированной стали. Оснащен термореле с возможностью отключения в случае слишком высокой нагрузки.
Характеристики:
- для закачки воды используется верхний впускной канал;
- предел рабочей мощности – 1100 Вт;
- напор сохраняется до высоты 100 м;
- допустимая температура воды – + 35 градусов;
- объем выкачиваемой жидкости – 40 л/мин.
Не так давно в продаже также появилась модель, которая обеспечивает максимально глубокий (в модельном ряде) отбор воды с глубины 135 метров. Насос Вихрь СН- 135, как и предыдущие модели выполнен из хрома и стали нержавеющего типа. Его производительность составляет 40 л/мин, а мощность устройства – 800 Вт. По остальным пунктам описание повторяет предыдущую модель.
Как правильно выбрать необходимый насос?
Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины. Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.
При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.
В некоторых комплектациях моделей встроены специальные фильтры и очистительные системы, которые ограждают механизмы устройства от действия песка. Такой вариант стоит дороже, но обладает значительно большим сроком эксплуатации. Также при покупке следует обязательно проверить наличие и рабочее состояние терморегулятора, который отключает аппарат при достижении двигателем температуры в 110 градусов.
Как правильно устанавливать скважинные насосы Вихрь?
Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.
При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.
Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.
Ремонт насоса Вихрь (видео)
