Выбор вида и монтаж пола с подогревом

Полноценный прогрев помещения дает намного больший эффект, чем локальный, с помощью обогревателя или батареи. Под полноценным подогревом понимаются теплые полы. Такой способ отопления помещения использовался в Древнем Риме. Тогда прототип современного пола с подогревом выглядел как печь с трубой, проходящей под полом и выпускающей газ. Сегодня пол с подогревом работает намного безопаснее, так как для отопления используется вода или электричество.

Различают три вида полов с подогревом:

• электрические,
• водяные,
• инфракрасные.

Электрические полы с подогревом

Так как электричество является экологически чистым энергоносителем, этот способ используется в различных зданиях и помещениях. Подогрев пола осуществляется с помощью одно- или двухпроводного резистивного кабеля. В случае с однопроводным резистивным кабелем используется один проводник с высоким сопротивлением. В двухуровневом кабеле вместе с резистивным укладывается медный проводник.

Также читайте материалы:

Снаружи применяется изоляционная и термостойкая оболочка, а также оболочка с заземлением.

Водяные полы с подогревом

Водяные полы с подогревом представляют собой конструкцию из труб с горячим водоснабжением, подаваемым из газового или электрического котла. Это самый экономичный вид полов с подогревом. Минусом же является то, что водяные полы с подогревом не разрешается устанавливать в квартирах многоэтажных домов, за исключением первых этажей.

Водяные полы с подогревом оптимальны для коттеджей и частных домов.

Инфракрасные полы с подогревом

Этот вид полов появился на строительном рынке относительно недавно. Для работы таких полов используется пленка с инфракрасным излучением. Анатомически она выглядит в виде полосок, сделанных из карбоновых проводников, вмонтированных в пленку из полимеров. Толщина такой пленки всего 0,4 мм. К ее основным преимуществам относится простота монтажа и работа без стяжки. Для инфракрасных полов не характерно вредное излучение. Они экономичнее в сравнении с двумя предыдущими видами полов. Выбирая покрытие для настила поверх пленки, нужно учитывать, что некоторые из них могут не выдержать нагрева. К таким видам покрытий относятся паркетные полы и лаковое покрытие для пола.

Как монтировать полы с электроподогревом?

Электрические напольные покрытия можно использовать:

• как основной способ отопления;
• как дополнительный.

Так, если электрические полы будут использоваться как основной источник отопления, то должна быть не меньше чем 5 см. При этом площадь монтируемых полов должна быть около 70 % от всей площади помещения. В качестве дополнительного источника отопления электрические полы используются для поддержания общего микроклимата совместно с другими приборами отопления. С этой целью их применяют для ванных и бассейнов, а также для квартир на первых этажах.

Прежде чем начать монтаж полов с подогревом, нужно удостовериться, что электропроводка готова к подключению дополнительных мощностей. Также следует знать, какой допустимый ток может проходить через предохранители.

Монтаж бетонных водяных полов проходит в несколько этапов:

1. Все помещение нужно разделить на равные участки, их площадь не должна превышать 40 квадратных метров.
2. Черновую поверхность пола нужно покрыть материалами для изоляции.
3. Далее следует уложить арматурную сетку и сделать монтаж контуров труб.
4. С отопительной системой нужно проделать опрессовочные работы.
5. из бетона.
6. После всех вышеперечисленных действий можно переходить к чистовым работам.

Разметка помещения необходима для того, чтобы избежать трещин в бетонной стяжке при температурных изменениях. Соотношение участков должно быть 1:2.

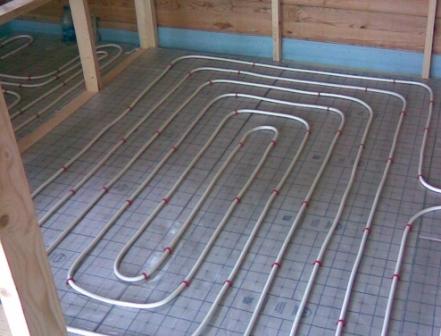

Существует немало способов укладки труб, например:

• спираль,
• двойная змейка,
• змейка.

Однако стоит учитывать, что при монтаже труб во внутренних стенах нужно делать шаг как можно меньше. С одного конца труба всегда должна быть прикреплена к подающему коллектору, а с другой – согласно проектной схеме.

Под общим названием «электрический теплый пол» объединяются разные по строению и принципу действия устройства. К тому же каждый из них имеет свой способ установки. И часто выбор «электропола» основан не на конкретной реализации (кабель или пленка), а на имеющихся возможностях: высота низкая высота потолка не позволит сделать высокую стяжку, необходимость установки плитку исключить использование термопленки и т.п.

Сегодня существуют три способа обогрева пола при помощи электричества:

• греющие кабели;
• пленочные теплые полы;
• нагревательные маты.

Все они отличаются не только способом исполнения, но и принципами нагрева. Одна технология использует тепло, которое выделяет проводник при прохождении по нему тока. Полученное тепло затем распространяется по принципу конвекции. Эти способы электроподогрева пола называют иногда конвекционными.

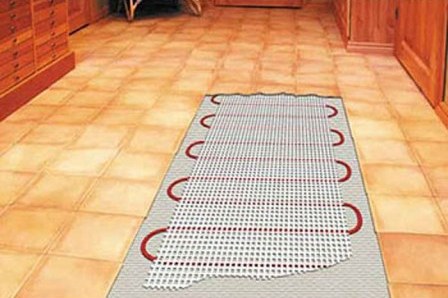

Так выглядит электрический пол под плитку

Вторая технология появилась недавно. В этих электрических нагревателях используют карбон, который при прохождении через него тока, излучает волны инфракрасного диапазона. Это излучение воспринимается организмом намного лучше теплового, так как это излучение присуще нашему телу. Потому находится в помещении, обогреваемом инфракрасными лучами намного комфортнее. Существует два типа нагревателей для пола, излучающих инфракрасные волны: карбоновые пленки и стержневой карбоновый мат.

Вне зависимости от типа используемого нагревающего элемента и его исполнения система электрических теплых полов предполагает наличие термостата с датчиком температуры пола. С помощи этих устройств задается и контролируется режим работы системы. Также эти два устройства уменьшают расход электроэнергии, так как то включают, то выключают подогрев пола. Установку системы обычно начинает с размещения терморегулятора и штробы под провода от датчика. А далее уже необходимо следовать указаниям производителей.

Терморегулятор для теплого пола

В принципе любой из видов теплого пола можно напрямую подключить к электросети и работать он будет. Только недолго. До тех пор, пока не перегреется. И температура будет не та, которую вы хотите, а та, до которой он нагреется. И расход электроэнергии будет максимальным: нагревательные элементы будут постоянно под нагрузкой. Так что без терморегулятора не обойтись. Они бывают трех типов:

Устанавливать эти устройства можно там, где удобо. Самое распространенное место установки — возле выключателя. При установке электрического теплого пола в помещении с повышенной влажностью, терморегулятор выносят за пределы комнаты: в условиях высокой влажности они не работают. Одно стандартное устройство управлять может теплым полом суммарной мощностью 3кВт. Если используются пленки более мощные, необходима двузонная модификация. Подробнее о выборе места установки терморегулятора и его монтаже своими руками читайте тут.

Виды греющих кабелей для теплого пола

Кабели для теплого пола бывают двух видов: резистивными и саморегулирующимися. Резистивные кабели имеют постоянное сопротивление и выделяют одинаковое количество тепла постоянно. Эти кабели бывают одножильными и двужильными. В зависимости от количества жил меняется схема их подключения. При использовании кабелей с одной греющей жилой на терморегулятор заводятся оба конца бухты. При прокладке двухжильного — только один.

Строение резистивных кабелей (справа двухжильный, слева — одножильный)

Саморегулирующиеся могут подстраиваться под температуру окружающего пространства и изменять количество выделяемого ими тепла. Причем регуляция происходит на любом участке, вне зависимости от состояния кабеля рядом. Например, на пол поставили какой-то предмет. Под ним температура возрастает, что при водит к тому, что проводник понижает в этом месте выделяемое количество тепла (возрастает его сопротивление, что приводит к уменьшению силы тока и температура падает). На соседних участках никаких изменений нет. Предмет убрали — температура выровнялась. Поставили в другом месте — понижается количество выделяемого кабелем тепла там.

Достоинство саморегулирующегося кабеля — возможность изменять количество выделяемого тепла

Такие различные характеристики предполагают разные принципы укладки кабелей. Используя саморегулирующихся, можно не обращать внимание на расположение мебели. С резистивными нужно быть осторожными: при планировке заранее выделить зоны, в которых будет установлена мебель или над которыми на небольшой высоте будут находиться какие-то предметы. И только на оставшемся «незанятом» пространстве пола размещать греющие кабели. Итак, главный недостаток — резистивные кабельные полы боятся перегрева и могут при длительном повышении температуры выйти из строя.

Устройство подогрева пола из греющих кабелей

Последовательность слоев «пирога» в который укладывается кабель изображена на рисунке.

Устройство кабельного электрического теплого пола

Если кратко, порядок действий такой:

• на ровный очищенный пол укладывается слой теплоизоляции с метализированным покрытием (не с фольгой — она в стяжке разрушается);
• устанавливаем крепежные элементы (металлическая сетка с небольшим шагом или монтажные ленты);
• согласно разработанного плана укладки выкладывается кабель, его концы заводятся на терморегулятор;
• монтируется датчик температуры и тоже выводится к терморегулятору;
• заливается бетонным раствором слоем не менее 3см;
• укладывается финишное покрытие только после высыхания (28 дней).

Общая толщина теплого пола может быть от 5см и больше (зависит от толщины теплоизолятора). В качестве напольного покрытия может использоваться керамическая плитка или керамогранит, ламинат, линолеум, паркет.

Заливая стяжку или укладывая плитку, используйте специальные составы для теплых полов. Они имеют большую эластичность, что позволяет им не трескаться при температурном расширении. Если говорить о ценах. Резистивные кабели — самый дешевый греющий элемент для электрического теплого пола. Саморегулирующиеся стоят дороже.

Электрический теплый пол из матов

В этой группе есть два типа матов: кабельные и карбоновые. Они имеют разный принцип нагрева, разные характеристики и цены. Что их объединяет, так это способ компоновки: нагревательные элементы имеют вид полотна, скатываются в рулоны. Но и принцип крепления, и материалы — разные. В карбоновых матах нагревательные элементы напоминают стержни, потому и называют их еще стержневыми. Соединены они друг с другом параллельно без основы. В кабельных матах греющий одножильный греющий кабель уложен змейкой на пленку с армирующей сеткой. При всех различиях теплый пол из матов любого типа делать в несколько раз легче и быстрее чем кабельный.

Маты из греющего кабеля

Кабельные маты — отличный вариант теплого пола под плитку: этот теплый электрический пол имеет небольшую толщину пирога (3см). Греющие элементы можно укладывать на старое напольное покрытие, если оно ровное. Все, что требуется в этом случае — очистить пол, так как крепится рулон на клеевую основу пленки. Затем по комнате, начиная от места установки терморегулятора, раскатывают мат. Терморегулятор устанавливают точно так же, как и для кабельных теплых полов: прокладывают гофорошланги для подсоединения кабелей и еще один для установки датчика температуры пола.

Маты из греющего кабеля — этот тот же резистивный кабель, но закрепленный на полимерной сетке

Мат раскатывают до места, где необходимо сделать поворот, в этом месте разрезают сетку (кабель всегда остается целым) и поворачивают рулон в нужном направлении. Если следующий кусок нужно уложить выше или ниже того места, где закончился предыдущий, можно кабель нужной длины снять с сетки и разложить его тоже змейкой. Раскатывают весь рулон до конца. При необходимости, берут еще. Укладка второго и третьего рулона ничем не отличается. Затем, при помощи тестера, проверяют электрическое сопротивление. Оно должно совпадать с паспортным (может отличаться на 5-10%).

С изнаночной стороны имеется пленка, под которой скрыт клеящий слой. Теперь ее можно отклеить и зафиксировать мат на поверхности пола. Затем укладывают и размещают датчик температуры пола. Его нужно уложить в трубу или гофрошланг. Но так как толщина пирога теплого пола всего 2-3см, очень может быть, что под него придется делать штробу в полу. При всем при том, что это долго, укладывать датчик без трубы не рекомендуют: они часто выходят из строя. Если он «замоноличен» в полу, поменять его можно только разломав пол. Так что датчик укладываем в шланге или трубе.

Пример укладки кабельного мата

Следующий этап — нанесение клеевого состава для плитки. Эта техника ничем не отличается от нанесения бетонного раствора, только слой ее значительно тоньше. После того как клей подсох, можно укладывать плитку чистового пола.

Недостатки этого типа теплого пола такие же, как и у резистивных кабелей, ведь из них и изготовлены они: боятся перегрева, потому их нельзя располагать под мебелью или накрывать коврами.

В этом видео материале вы можете увидеть весь процесс укладки.

Стержневые ИК маты

Карбоновые маты перегрева не боятся: они сами могут регулировать температуру. Этот вариант электрического теплого пола укладывается на металлизированный термоизоляционный материал: инфракрасное излучение распространяется во все стороны, а так часть его, которая направлена вниз будет отражаться в комнату. На ровный пол укладывают теплоизоляционный материал со светоотражающей поверхностью. Его закрепить к полу можно при помощи кусков двустороннего скотча, скобами или клеем. Стыки теплоизоляции проклеивают скотчем (желательно металлизированным).

Укладка ведется так же, как и в случае с матами из кабеля, — от места установки терморегулятора. Дойдя до противоположной стены, соединительный кабель между двумя стержнями разрезают и разворачивают мат в нужном направлении. Важно следить, чтобы полосы не пересекались.

Стержневые маты излучают тепло в инфракрасном диапазоне

После того, как раскатали маты по всей поверхности, их закрепляют скотчем, и скрепляют между собой. Теперь между карбоновыми стержнями в теплоизоляторе вырезают небольшие окошки. Через них стяжка будет скрепляться с черновым полом.

Полосы, использованные для обустройства теплого пола, соединяют в местах разрезов и между собой при помощи электрических кабелей. Закончив соединение, устанавливают датчик температуры пола. Все подсоединяют к терморегулятору. Теперь можно на 15 минут включить систему теплого пола и протестировать ее. Если все работает, можно заливать ИК теплый пол.

Есть два варианта:

• бетонная стяжка толщиной не менее 2см, поверх которой можно укладывать любое подходящее напольное покрытие;
• укладка плитки сразу на плиточный клей (толщина плитки и клея тоже не менее 2см).

Эти способы используются в разных помещениях: плитку кладут в ванных, кухнях. Стяжку делают в жилых комнатах. Обратите внимание, что в любом случае использовать нужно специальные смеси для теплого пола.

В этом видео подробно рассказано о том, как укладывать карбоновые ИК маты для обогрева пола.

Пленочные теплые полы

Пленочные полы действуют по принципу инфракрасного излучения, то есть это тоже ИК теплый пол. Состав инфракрасной пленки для пола — полосы карбонового материала, которые соединены между собой медной шиной. Вся конструкция запаивается в пленку из полипропилена или другого полимера. Электрические пленочные полы бояться перегрева. Потому этот материал, как и греющие резистивные кабели, не расстилаете в тех местах, где будет стоять мебель или низко нависают какие-то предметы.

Пленочные полы — это тоже инфракрасный обогрев

Способ укладки стандартный для большинства видов материалов для электрического подогрева полов: на ровный черновой пол укладывают метализированный теплоизоляционный материал. Удобнее всего — рулонного типа. Поверх него раскатывают пленку. Полосы пленки соединяют одну с другой проводами, после чего подключают к терморегулятору. После подключения тестируют систему, выставив температуру нагрева не больше 30оС. Если все полосы греются, в местах соединения нет искры, контакты остаются холодными, можно приступать к следующему этапу.

Теперь поверх уложенного рулонного теплого пола раскладывается полиэтиленовая пленка или нетканый материал ветрозащиты. Они предохраняет греющую пленку от повреждений. Если собираетесь укладывать ламинат, это можно сделать уже на этом этапе. Просто работать нужно аккуратно, чтобы не повредить и не сдвинуть электрический теплый пол. В этом случае вместо пленки можно использовать стандартную подложку.

Установка пленочного пола под ламинат — одна из самых легких

Если использовать хотите ковролин или линолеум, то укладывают сначала жесткие плиты: фанеру, ОSB и т.п. Их аккуратно крепят к полу, следя за тем, чтобы не повредить греющие элементы пленки. А на эту жесткую подложку уже укладывают напольное покрытие. Под керамическую плитку пленочные полы класть нельзя, так как она в слое плиточного клея разрушается.

В этом видео продемонстрирован процесс укладки пленочного теплого пола. Вариант установки датчика температуры пола — без штробы. Возможно потому, что демонтировать напольные покрытия, которые используются с этим видом теплых полов легче.

Температура электрического теплого пола

Если при подключении электрического теплого пола вы установили датчик температуры и программатор, то задавать будете сами тот режим, который захотите. Но каждый из видов нагревателей имеет свой предел.

Изоляция греющих кабелей выдерживает 100оС. Максимальная рабочая температура 65оС, средняя 30оС. Для матов диапазон максимальных температур зависит от марки и находится в пределах 80-104оС. Рабочие температуры: до 60оС у кабельных матов и 55оС у стержневых. У пленочных инфракрасных нагревателей рабочая температура 55оС, температура плавления пленки 200-250оС.

Из-за того, что температура, выставляемая через терморегулятор, может меняться в достаточно широких пределах, невозможно точно сказать, сколько электроэнергии будет потреблять ваш теплый пол. Эта величина также очень зависит от погоды и степени теплоизоляции. Можно посчитать максимальную мощность: зная паспортное номинальное потребление 1 метра обогревающего элемента, умножаете на его общую длину и получаете максимальное потребление электричества или тепловую мощность вашего электрического пола. Реальное же потребление можно увидеть только в процессе эксплуатации.

Единственное что можно сказать, что системы, способные изменять температуру нагрева являются более экономичными. Меньше всего из представленных обогревательных элементов для теплого пола потребляют стержневые нагреватели, после них по экономичности идут пленочные. Все остальные примерно в равных условиях.

Выбор типа электрического подогрева под напольное покрытие

Под каждый вид напольного покрытия требуется установка своего нагревательного элемента. Не все из них могут работать с плиткой или ковролином. Некоторые не могут укладываться под ламинат или паркетную доску.

Электрический пол под плитку

Под керамическую плитку и керамогранит можно укладывать:

Инфракрасные пленки с таким покрытием не дружат. Потому что пленки плохо стыкуются с плиточным клеем. В принципе, их можно уложить, но тогда поверх пленки кладут армирующую сетку и все заливают плиточным клеем. Многие, кстати, считают, что большая часть ИК излучения через это покрытие не проходит. А если так, то незачем тратить большие деньги (ИК пленки и стержневые маты — самые дорогие из материалов для электрических полов), если тех же результатов можно добиться с меньшими затратами. Подробнее о выборе типа теплого пола под плитку читайте тут.

Теплый пол под ламинат

С ламинатом совместимы следующие виды электрических теплых полов:

• инфракрасная пленка;
• греющие кабели;
• электрические маты;
• стержневые маты.

Несмотря на то, что использовать можно любой из греющих элементов, лучше всего подходит пленочный материал — укладка проще не бывает. Из греющих кабелей отдавайте предпочтение саморегулирующимся. Подробнее о выборе типа теплого пола под ламинат читайте тут.

Карбоновые пленки — лучший электрический теплый пол под ламинат

Теплый пол под линолеум и ковролин

Под линолеум укладывать можно все виды электрических греющих элементов. Худший вариант — резистивный кабель и электрические кабельные маты: они боятся перегревов, так что с ними нужно быть осторожными. Их используют. И неплохо, но обязательно наличие исправного температурного датчика. Лучше всего подходят стержневые маты и саморегулирующиеся провода, так как они не перегреваются, что с таким покрытием как линолеум и ковролин вполне возможно. Пленочный подогрев комфортен и неплохо себя показал с этим покрытием. Пленка хоть и боится запираний (перегрева), но температура ее плавления высокая, что дает хоть какой-то запас прочности при выходе датчика температуры из строя. Подробнее о том, какой теплый пол лучше использовать с линолеумом читайте тут.

Итоги

Способов электрического подогрева пола много и все они имеют свои нюансы. Выбирать нужно в каждом случае индивидуально. Учитывать высоту «отбираемую» у помещения, сложность и продолжительность монтажа, совместимость с разными типами покрытий и цены.

Фотогалерея (13 фото):

Электрический обогрев пола в последнее время становится серьезной альтернативой системам водяного отопления. Суть его очень проста: при строительстве или реконструкции помещения под полом прокладываются нагревательные электропровода, температура которых регулируется термостатом. В результате они равномерно отапливают всю поверхность пола, благодаря чему создается оптимальный тепловой комфорт. В отличие от традиционной схемы отопления такая электрическая система исключает сквозняки, конвекцию пыли (так как циркуляция воздуха минимальна) и уменьшает влажность.
Во всем помещении температура одинаковая - нет слишком горячих и чрезмерно холодных зон и, что особенно важно, воздух обогревается в жизненном пространстве человека - на высоте 1,5-2 метров от пола. Все производимое тепло поднимается вверх, в то время как радиаторы (батареи) направляют его на уровень головы и далее к потолку, после чего воздух возвращается прохладным на уровень ног.
Сказанное, конечно же, не означает, что при установке электроотопления пола необходимо отказываться от уже имеющихся систем обогрева. Вполне можно и совмещать «теплый пол» с традиционным центральным отоплением - эффективность обоих от этого только возрастает. В тех же местах, где пол плиточный - в ванной, в туалете, на кухне, - имеет смысл устанавливать подобную систему уже только из соображений комфорта и удобства. Кроме того, греющие провода прокладываются не только в закрытых помещениях, но и на улице - под крыльцом, автомобильными и пешеходными дорожками. Зимой это помогает предотвратить обледенение и избавляет от необходимости убирать снег.
Основой системы отопления пола является специальный многослойный кабель. В качестве изоляции (и одновременно нагревающей поверхности) для него применяется материал типа ПВХ, устойчивый к температуре более 100 градусов. Впрочем, максимально кабель нагревается до 65 градусов. Средняя же температура не превышает 25-30 градусов, что совершенно исключает опасность пожаров или травмирования людей.
Для прокладки под полом практически всегда используется кабель экранированный. Экран - обычная медная или стальная плетенка - играет двойную роль. В первую очередь он служит для безопасности системы. Никто наперед не знает, что может произойти: ребенку взбредет в голову забить в пол гвоздь, а папа строитель по забывчивости просверлит в нем отверстие, повредив при этом находящийся под напряжением кабель. В подобном случае заземленный экран принимает на себя удар тока и предотвращает возгорание строительных материалов, поражение человека и т.д.
Кроме того, экран гасит электромагнитные излучения, неминуемо возникающие на любом электропро¬воде. Но эта функция чисто «умозрительная»: от того же телевизора его раз в десять больше.
Во многих случаях применяется неэкранированный «теплый» кабель. Например, он устанавливается в стенах, потолках, в сухих местах, недоступных для воды, в конце концов, когда у хозяина просто маловато денег и т.п. Проблема безопасности в таких случаях решается подключением реле токоутечки - недорогого прибора, реагирующего на повреждение кабеля и автоматически отключающего всю систему.
Кабель бывает также одножильным либо двухжильным. Первый во всех случаях приходится возвращать к источнику энергии, второй укладывается только в одну сторону и не создает магнитного поля. Но на самом деле разница между ними малосущественна для специалистов-строителей и уж совершенно не имеет значения для заказчика - главное, что эффективность теплоотдачи у обоих типов одинаковая.
Важнейшее достоинство системы электрообогрева в том, что она может устанавливаться в полы любого типа, например, при устройстве нового бетонного пола, при перекладке плиток в ванной, во вновь укладываемом или ремонтируемом деревянном полу. При этом система является невидимой, тем самым открывая новые интересные возможности внутреннего дизайна помещений.
Важно и то, что такая система электрообогрева очень долговечна. Если используется качественный, соответствующий необходимым стандартам кабель, можно рассчитывать, что он прослужит также долго, как и само здание, в котором он устанавливается. Терморегулятор, управляющий работой системы, менее долговечен и со временем изнашивается. Однако его замена раз в пять-десять лет несравнимо дешевле и проще, чем замена или капитальный ремонт домашней котельной, радиаторов, трубопроводов и т.д.
При этом прокладка электрокабеля обходится в несколько раз дешевле, чем установка традиционной отопительной системы.
Принципиальный вопрос - потребление электроэнергии системой. Обычно мощность нагрева составляет 80-120 ватт на квадратный метр пола. При отоплении уже 20-метровой комнаты мощность достигает 2 кВт во время первоначального нагрева. Отсюда вывод: если система монтируется в городской квартире - приходится ставить автомат посолиднее. Кстати, если отапливается загородное строение, необходим стабильный и мощный источник электричества. Возможно даже придется тянуть кабель от ближайшей линии, так как деревенские электросети и «лампочку Ильича» подчас выдерживают с трудом.
В целом же система электрообогрева пола несколько экономичнее традиционных систем отопления, так как работает с большей эффективностью. Как показывает несложное измерение, средняя температура в помещении с теплым полом должна быть на два-три градуса ниже, чем в комнате с радиаторным обогревом. А это означает экономию 12-15% энергии.
В Европе на основе нагревающего кабеля часто создаются системы аккумуляции тепла. Причина этого - повсеместное введение льготного тарифа на электричество в определенные часы, обычно с 23 до 7 часов.
Такая система позволяет существенно экономить. Ее изюминка - особо толстый слой бетона (до 10 см), которым заливаются провода. За время действия льготного тарифа он накапливает тепло и затем все оставшееся время суток постепенно отдает его, не требуя дополнительного подогрева. А поскольку в ближайшие годы ночной тариф будет вводиться в крупнейших городах России (в первую очередь в Москве), имеет прямой смысл уже сейчас устанавливать подобные системы у себя дома, на даче, в офисе, гараже или магазине. Принципиальное требование - специальный программируемый терморегулятор, который будет включать систему только в определенные часы.

УСТАНОВКА ТЕПЛОПОЛОВ
Провода прокладываются параллельными линиями с интервалом в 10-20 сантиметров. Для их закрепления используется специальная монтажная лента - пластиковая либо металлическая. Под проводами обычно укладывается слой изоляции, чтобы тепло не уходило вниз, иногда металлическая сетка. Для большей эффективности кабель почти всегда заливается сверху слоем бетона толщиной в 2-5 сантиметров, поскольку он служит хорошим накопителем тепла, равномерно нагревающимся и долго остывающим. Кроме того, это надежно предохраняет провода от механических повреждений и разрушительного воздействия влаги.
В некоторых ситуациях, например, при ремонте тонкого деревянного пола, нет никакой возможности залить электропровода даже минимальным слоем бетона. Но это не значит, что от системы электрообогрева приходится отказываться. В таких случаях применяется максимально безопасный маломощный экранированный кабель, который кладется непосредственно под досками или паркетом. Никакой опасности для легковос- пламеняемых материалов система не представляет: электронный терморегулятор с датчиком температуры пола не позволяет температуре подниматься выше максимально допустимой, указанной предприятием-изготовителем. Более того, электрообогрев, наоборот, идет деревянному полу на пользу - под досками не скапливается влага, не размножаются бактерии и не развиваются процессы гниения.
В сочетании с системой обогрева пола могут применяться практически любые покрытия. Исключение составляют лишь особо толстые ковры и паласы на резиновой основе, которые играют роль теплоизолятора и снижают эффективность системы. При укладке покрытия, разумеется, необходимо выбирать подходящие материалы, тип клея и т.д. Важно тщательно соблюдать рекомендации их изготовителей по максимально допустимой температуре.
Управление системами обогрева пола осуществляется с помощью различных терморегуляторов. Прежде всего они делятся на электронные и механические. Первые, как правило, удобнее для пользователя: часто оснащаются жидкокристаллическими дисплеями, датчиками температуры пола (помимо датчиков температуры воздуха).

Электрический теплый пол - одна из самых популярных и комфортных систем обогрева помещения. Ее используют в основном как дополнение к индивидуальной или центральной системе отопления.

Как в напольном отоплении распределяется температура по высоте помещения?
При использовании теплого пола температура пола будет 24-27 °С, на высоте 1 м от пола - 22-24 °С, на высоте 1,6-1,8 м от пола - около 22 °С.

Какое финишное покрытие используют для теплых полов?

Финишное напольное покрытие должно быть не только прочным, но и легко очищаемым, а также совместимым с нагревательным оборудованием. Лучше всего для теплых полов выбрать керамическую плитку и керамогранит - материалы, которые хорошо проводят тепло, незначительно увеличиваются в размерах при нагревании и не выделяют вредных испарений. Толщина плитки должна быть 8-30 мм.

Можно использовать для теплых полов линолеум без основы и ламинат. Плавающая конструкция последнего компенсирует линейные расширения при нагревании.
Ковровое покрытие и материалы на резиновой основе являются хорошими теплоизоляторами и поэтому резко снижают эффективность системы теплых полов. Пробковые покрытия тоже не подходят - они плохо пропускают тепло и портятся от перегревания.

Если планируется использовать паркет, следует внимательно отнестись к выбору материалов для его монтажа и отделки. Чтобы поверхность паркета нагрелась до 27 °С, температура под ним должна быть не менее 32 °С. Плохо просушенная древесина при таких условиях деформируется, а некачественный клей или паркетный лак будет выделять вредные летучие соединения.

Что такое нагревательный кабель?
Нагревательный кабель - это основа всех систем электрического отопления. Внешне кабель напоминает проводник, предназначенный для преобразования электрического тока в тепловую энергию. Как правило, небольшая часть электроэнергии превращается в тепло в любом проводе или кабеле, но ее величина очень мала (1-3%) и, даже несмотря на это, всегда принимаются меры по ее снижению.

В нагревательных кабелях все происходит наоборот: все 100% мощности должны превратиться в тепло. Ведь удельное тепловыделение является важнейшим техническим параметром нагревательных кабелей. Другими словами, нагревательный ка-^ бель - это нагревательный элемент, сделанный по кабельной технологии.

Какие существуют виды нагревательных кабелей?

Основные виды нагревательных кабелей:

Резистивные;

Саморегулирующиеся;

Зональные;

Бронированные.

Что представляют собой резистивные кабели?

В таких кабелях тепловая энергия выделяется нагревательной жилой. Последняя изолирована экранами и защитными оболочками.

В чем преимущества использования резистивных кабелей?

Такие кабели дешевле других видов, а их монтаж несложен и занимает мало времени.

В чем недостаток резистивных кабелей?

Основной недостаток таких кабелей - одинаковая теплоотдача всех его частей.

Какая конструкция у резистивных кабелей?

Резистивные кабели могут быть одножильной (с одной греющей жилой) или двужильной (с одной греющей и другой соединительной жилой) конструкции.

В чем разница подключения одножильного и двужильного кабеля?

Секцию с одножильным кабелем подключают с обоих кон-Ц0В5 а секцию с двухжильным - только с одного конца. При этом на противоположном конце устанавливают заглушку, внутри которой находятся греющая и соединительная жилы.

Что представляют собой саморегулирующиеся кабели?

В саморегулирующихся кабелях тепловыделение может изменяться по всей длине. Так, при повышении температуры сопротивление возрастает, и тепловыделение падает. Получается, что каждый участок кабеля подстраивается под окружающие его условия, поэтому кабель не перегревается и не перегорает.
Конструкция саморегулирующегося кабеля защищена электроизолирующими оболочками и экранами. Как правило, при использовании такого кабеля регулирующая аппаратура не нужна.

Что представляют собой зональные кабели?

Тепловыделяющий элемент таких кабелей - наложенная в виде спирали на две изолированные токоприводящие жилы проволока, изготовленная из сплава высокого сопротивления. Поскольку шаг соединения спирали подобными жилами равен приблизительно 1 м, формируются соединенные параллельно зоны.
Зональные кабели подобны резистивным, но имеют такое же преимущество, как саморегулирующиеся, - зная расположение зонных контактов, кабели можно нарезать на объекте, тем самым уменьшив расход материалов. Конструкция зонального кабеля окружена изоляцией, экранами и защитными оболочками. Подключается кабель с одного конца.

Что представляют собой бронированные кабели?

В таких кабелях тепловыделяющимся элементом является металлическая жила. Для надежной механической защиты и повышения линейной мощности кабель окружен двухслойной броней из стальной оцинкованной проволоки.
Бронированный кабель, как правило, используют в системе обогрева ступеней, пандусов и других открытых площадок. Укладывают его в бетонную стяжку.

Как выбрать кабель нужной мощности?

Прежде чем приобретать кабель, нужно определиться с мощностью системы, приходящейся на 1м2:
- лоджии и балконы - 200 Вт/м2;
- ванная и санузел - 180 Вт/м2;
- прихожая, коридор, кухня - 150 Вт/м2; ~ спальня и гостиная - 100-150 Вт/м2. Большинство производителей кабелей составляют таблицу
по которой в зависимости от типа помещения потребитель может определить необходимую удельную мощность.
Для этого следует вычислить площадь, на которую будет укладываться кабель, - из площади комнаты нужно вычесть площадь мебели и сантехники.
Полученную разность необходимо умножить на выбранную удельную мощность - получится требуемая мощность кабеля для всего помещения. Предположим, мощность кабеля - 540 Вт. По таблице выбирают кабель, мощность которого близка к полученной, например кабель мощностью 600 Вт и длиной 24 м.

Как самостоятельно изготовить муфты?

Для самостоятельного изготовления муфт потребуются силовые провода, комплект муфт и нагревательный кабель. Муфта представляет собой тонкую металлическую трубочку, с одной стороны которой вставляется соответствующий конец нагревательного кабеля, в другую - силовой провод. После сборки концы муфты обжимают пассатижами.

Чтобы самостоятельно выполнить такое соединение, сначала с кабеля и силового провода удаляют небольшой участок изоляции, после чего из соединительного комплекта берут термоусадочную трубку, надевают ее на силовой провод так, чтобы ее длина была на 2-3 см больше длины металлической трубки.

Далее один из оголенных проводов вставляют в трубку и обжимают с помощью пассатижей. На готовом соединении стягивают термоусадочную трубку. Поскольку она будет уменьшаться в размерах при нагревании, для качественной изоляции ее нагревают с помощью спичек, зажигалки или специального фена. Такие же действия выполняют с расположенной рядом жилой и оплеткой кабеля.

После изоляции всех трех проводов на соединение с наг хлестом на силовые провода и нагревательный кабель надевают термоусадочную трубку большего диаметра и снова ее нагревают.

Как используются кабельные секции?

Кабельные секции представляют собой готовые изделия, в которых отрезок кабеля определенной длины с так называемым холодным концом (питающим проводом) с помощью специальной муфты. Холодный конец предназначен для соединения так называемого горячего (нагревательного) кабеля с электрической сетью.
Длина холодных концов является фиксированной и у всех производителей составляет 0,75-3 м.

Концы питающих проводов помещают в распределительную коробку, в которой соединяют с другими проводами, подводящими электричество.
Стоит отметить, что срок службы всей секции (он должен быть не менее 15-20 лет) зависит от надежности муфт, соединяющих холодные провода и постоянно меняющий температуру кабель.

Как использовать кабельные бухты?

Кабель, поставляемый в бухтах (барабанах), нарезают непосредственно на объекте. Для подключения питания и других нагревательных секций используют соединительные термоуса-живаемые муфты. При этом делать отрезки произвольной длины нельзя, поскольку мощность тепловыделения напрямую зависит от величины отрезка.

Зачем нужен терморегулятор?

В систему теплых полов обязательно входит терморегулятор с датчиком температуры пола, предназначенный для управления работой кабелей. Как правило, в квартирах используют простейший терморегулятор с ручной регулировкой режима нагревания пола. При этом датчик температуры располагают в трубке между витками кабеля или монтируют в стяжку.

В системах напольного отопления мощностью более 1 кВт применяют терморегулятор с функциями программирования. С помощью такого устройства можно установить суточную или недельную программу поддержания заданной температуры пола и при этом сэкономить электроэнергию (более 30%).
Терморегулятор устанавливают на стене вместе с электрическим выключателем или монтируют на БШ-рейке в электрощитке.

На что следует обратить внимание при выборе терморегулятора?

При выборе терморегулятора следует обратить внимание на следующие моменты:
- программируемые модели, чтобы при отсутствии жильцов теплые полы работали в энергосберегающем режиме;
- наличие не только встроенного, но и выносного датчика температуры;
- предел мощности устройства;
- функцию самодиагностики.

Какие дополнительные материалы потребуются для монтажа теплого пола?

Помимо нагревательных кабелей и терморегулятора, потребуется монтажная лента и гофрированная трубка. Последняя защищает датчик температуры пола и обеспечивает к нему доступ. Монтажная лента необходима для закрепления нагревательной секции на поверхности пола.

Зачем нужна теплоизоляция?

Теплоизоляция увеличивает эффективность работы теплого пола и уменьшает расход электроэнергии, поскольку снижает потери тепла.

Какой материал для теплоизоляции лучше выбрать?

Керамическая плитка – отличный материал для напольного покрытия, по некоторым своим характеристикам оставляющее далеко позади всех «конкурентов». Так, в вопросах гигиеничности, прочности при правильной укладке, долговечности эксплуатации, устойчивости к биологическим процессам, влажности, термическим перепадам, ей, пожалуй, равных нет. Если добавить к этому еще и высокую декоративность, возможность реализации интересных дизайнерских композиций, то популярность плитки среди владельцев жилья вполне объяснима.

Однако главное негативное качество кафеля – холодность материала, существенно ограничивает сферу его применения. Даже в тех помещениях, где он выступает оптимальным вариантом – ванная, кухня, санузел и т.п ., не совсем приятно становиться необутой ногой на пол в холодное время года. Выход один – организовать подогрев пола под плитку.

Принципиальный вариантов два – теплый водяной пол или же подогрев с использованием электрической энергии. Данная публикация посвящена тому, как организовать электрический теплый пол для дальнейшей облицовки его керамической плиткой.

Итак, под плитку можно уложить и водяной, и электрический теплый пол. Про водные контуры рассказывается в отдельных статьях, а сейчас пока – о некоторых достоинствах электрического подогрева:

• Уровень температуры в электрических теплых полах поддаётся быстрой и достаточно точной регулировке – водяные полы в этом отношении намного более инертные, а некоторый просто напрямую зависят от температуры теплоносителя из централизованной системы отопления.
• Монтаж электрического теплого пола более простой, зачастую не требующий заливки новой стяжки – в водяных полах она обязательна. Кроме того, чтобы водяной контур оправдывал свое предназначение, стяжка должна быть достаточно толстой – а это и существенные траты, и трудоемкость , и, главное – большие дополнительные нагрузки на перекрытия, что не всегда допустимо. Да и высота потолков в стандартных многоэтажках не всегда позволяет высоко поднять уровень покрытия. При электроподогреве таких массивных стяжек не требуется.
• По указанным выше причинам организовать тёплый пол водяной в многоэтажном доме просто невозможно. Кстати, на это может не дать разрешение и теплоснабжающая организация из-за слишком значительных теплопотерь.
• Еще один плюс электрическим полам: нет никакого риска крупной аварии с риском затопить свою или даже соседскую квартиру.

К недостаткам таких систем подогрева пола можно отнести только лишь достаточно высокую стоимость электроэнергии. Впрочем, если система смонтирована и отрегулирована правильно, а теплый пол выступает лишь как дополнение к общей системе отопления, то затраты на эксплуатацию не будут особо ощутимы.

Зато комфорта в помещении явно прибавится – слой керамической плитки, являясь хорошим «тепловым аккумулятором», не только приятен сама по себе, но и создает восходящие потоки теплого воздуха, равномерно распределяя тепло по объему помещения.

Какая система электрического теплого пола предпочтительней?

Прежде всего, если решено устраивать электрический обогрев пола под плитку, нудно определиться с его принципиальной схемой. Существуют четыре основных варианта.

Теплый пол с греющим кабелем

У такой системы есть две крайности: она самая недорогая с точки зрения стоимости необходимых элементов и аксессуаров, но в то же время – это самый трудоёмкий способ из всех других вариантов электроподогрева.

Главный «инструмент » - сам греющий кабель, который тоже может существенно различаться:

• Самый простой – одножильный , обычного резистивного принципа действия – нагрев проводника при прохождении электрического тока, по типу обычной спирали, например, в утюге.

Большой недостаток – необходимость «закольцовывать» кабель, чтобы замкнуть цепь, что потребует особой схемы укладки. Нагрев осуществляется одновременно и равномерно по всей длине – это тоже не всегда хорошо с точки зрения экономичности.

• Двужильный резистивный кабель имеет два проводника, один из которых является «спиралью», а второй только замыкает цепь через специальную концевую муфту. Монтаж, конечно, намного удобней, но остальные недостатки остаются такими же.

• Саморегулирующиеся двужильные греющие кабели – самый современный и удачный вариант. Два проводника здесь разделены полупроводниковой матрицей, нагревающейся при пропускании тока. В чем характерная особенность: проводимость матрицы напрямую зависит от ее температуры – чем она выше, тем меньше проходит тока. Причем , это характерно для любого, даже самого маленького участка кабеля. Появляется уникальный эффект саморегуляции – максимальны нагрев проходит только в холодных местах, и при достижении определенной температуры матрица просто «запирается».

Экономический эффект от такого пола очевиден. И еще одно важное достоинство – подобный кабель легко режется на нужную длину – предусмотрены специальные участки для резки с определенным шагом друг от друга.

Сетчатые обогревательные маты

Очень удобный и чрезвычайно популярный вид электрического теплого пола. По большому счету – тот же двужильный обогревательный кабель, но только уже петлеобразно зафиксированный на стекловолоконной сетке.

Такую систему нельзя назвать дешевой при покупке, но зато монтаж ее прост и понятен. В рассматриваемом случае с керамической плиткой, никакой стяжки поверх матов просто не понадобится - кафель можно укладывать непосредственно на них.

Инфракрасные стержневые обогреватели « Unimа t »

Укладка таких обогревателей также не требует никакой заливки сверху – очень удобно для монтажа керамической плитки. В этой системе два проводника по всей длине соединены параллельными стержневыми нагревательными элементами, излучающими инфракрасное излучение.

Стержневые инфракрасные обогреватели "Unimat"

Все стержни независимы друг от друга, и работают с саморегуляцией, сокращая потребление энергии. Система удобная, но стоимость ее даже выше, чем у сетчатых матов.

Инфракрасные пленочные обогреватели

Одна из самых экономичных современных систем теплого пола, но вот для керамической плитки – не вполне пригодна. Причина проста – пленка просто перекроет возможность нормальной адгезии плиточного клея с бетонным основанием. Делать слишком толстую стяжку поверх пл еночных элементов – просто бессмысленно с точки зрения принципа их работы. Так что такая система подогрева – скорее для «плавающих» полов – ламината, паркета линолеума и т.п .

В пленке бывает перфорация для якобы хорошего сцепления с бетонным основанием. Однако, по утверждениям специалистов, практика показывает, что плитка на таком полу очень скоро начнет «играть». Есть, правда, способ укладки такого пола на «жидкие гвозди», но это и очень затратно, и также вызывает опасения в общей прочности кафельного покрытия.

Все ли готово для работы?

• Система тёплого электрического пола должна отдавать тепло в помещение, а не расходовать его понапрасну на прогрев бетонного перекрытия. Поэтому потребуется качественная термоизоляция, под черновой стяжкой, либо настил рулонного термотражающего материала (например, фольгированного пенофола ) перед укладкой кабеля и заливкой закрывающей стяжки.
• Обязательно следует проверить комплектность системы – наличие термодатчика и панели управления – терморегулятора с функциями включения системы и установки требуемой температуры. Это автоматическое устройство отслеживает показания с вмонтированного в пол термодатчика и прекращает автоматически подачи электроэнергии при нагреве до установленного пользователем уровня.

• Если выбрана система с кабелем, то необходимо будет приобрести или монтажные металлические ленты, или армирующую сетку. Петли кабеля, после их укладки, будут крепиться именно на нее .
• Для компенсации температурных расширений периметр комнаты потребуется проклеить специальной демпферной лентой.
• Для прокладки кабеля к терморегулятору придется пробивать штроб , а для самого прибора – пробуривать гнездо в стене. Это потребует наличия перфоратора.
• Чтобы проверить безопасность собранной системы, нужен специальный измерительный прибор – мегомметр.
• Ну и, конечно, необходимо требуемое количество стройматериалов и комплект инструментов для заливки стяжки или для монтажа притки непосредственно на обогреватели – в зависимости от выбранной системы.

Как правильно разместить обогревательные элементы

Чтобы пол в полной мере оправдал ожидания, необходимо его тщательно , и на основании этих данных составить схему укладки с учетом некоторых особенностей.

1. Прежде всего, необходимо определиться с количеством нагревательных элементов теплого пола. Исходят при этом из целевого предназначения создаваемой системы, площади и конкретных особенностей помещения:

• В случае, когда «теплый пол» планируется лишь в качестве дополнения к общей системе отопления, потребуется порядка 100 – 130 Вт/м². Если он станет основным источником тепла – показатель вырастает до 150 Вт/м², а для первых этажей или для частных домов с полами по грунту – даже до 180 Вт/м².
• Обогревательными элементами должно быть покрыто не менее 70 ÷ 75% площади помещения. Кабеля не следует укладывать в местах, где будет размещена стационарная мебель - не ближе 50 мм от нее . Такое же условие и в отношении стационарных нагревательных приборов, только здесь минимально расстояние вырастает до 100 мм. Игнорирование этими правилами проводит к перегреву витков кабеля на закрытых участках и к быстрому выходу его их строя.
• Длина необходимого кабеля рассчитывается следующим образом:

Вычисляется площадь обогрева (S) – согласно рекомендациям приведенным выше;

Определяется потребная удельная мощность – (Ps ) на единицу площади.

Берется в расчёт удельная мощность (Pp ) самого кабеля на 1 метр дл ины (его паспортная характеристика);

Необходимая длина кабеля будет равна: L = S × Ps : Pp

2. Теперь можно переходить к составлению схемы укладки. Что учитывается при этом:

Сразу намечается место установки терморегулятора – именно сюда должны подойти «холодные» концы кабеля. Отсюда пойдет и провод термодатчика;

Сам термодатчик должен располагаться по центру петли кабеля, на расстоянии порядка 500 мм от ее начала.

Определяется расстояние между соседними кабелями в петле (H ), исходя из уже имеющихся, ранее полученных данных: H = S × 100 : L.

Схему монтажа следует для начала отработать на бумаге, и лишь потом , после тщательной проверки, перенести на поверхность пола для укладки по месту.

Как монтировать теплый пол с кабелем

• Прежде всего, тщательно готовят поверхность пола – проводят при необходимости мелкий ремонт, очищают ее от мусора и пыли.
• На стене устраивается гнездо для установки терморегулятора (расстояние его от пола может быть, в принципе, любым, но не менее 300 мм). К нему проделывается штроб размерами не менее 20 × 20 мм. К месту установки регулятора необходимо подвести кабеля электропитания – этот вопрос лучше согласовать со специалистом-электриком.
• По всей поверхности пола расстилается термоотражающая подложка. Укладываются листы встык с обязательным проклеиванием швов специальным скотчем.

• Следующий шаг – установка армирующей стекловолоконной сетки или же крепление к полу монтажных лент дл я фиксации кабеля.
• В соответствии с заранее составленной схемой проводится раскладка кабеля.

Если кабель одножильный , то через соединительные муфты коммутируются «холодные» концы, которые уйдут к терморегулятору.

Если кабель одножильный, к месту терморегулятора заводятся оба конца

При использовании двужильного кабеля дальний его конец должен быть закрыт специальной муфтой-заглушкой.

• Термодатчик со своим проводом вводятся в гофрированную трубку Ø 16 мм, длиной, позволяющей установить его в нужном месте и проложить до места терморегулятора. Такая трубка должна обеспечивать свободное движения термодатчика внутри – чтобы его можно было без проблем сменить в случае выхода из строя. Срез трубки закрывается пластиковой заглушкой.

• После завершения укладки необходимо проверить электрическую цепь кабеля – его проводимость и общее сопротивление (должно соответствовать паспортным данным, с отклонением в пределах ± 10%), и сопротивление изоляции – измеряется с помощью мегомметра. Безопасность будет соблюдена, если этот показатель не менее 20 MΩ.
• Проводят коммутацию всех проводов на соответствующих клеммах терморегулятора. Только после этого можно будет подать электропитание и проверить работоспособность системы кратковременным ее пуском. Если все работает нормально, питание полностью отключают для перехода к заливке лицевой стяжки. Штроб на стене заделывается раствором, регулятор окончательно фиксируется на своем штатном месте.
• Обязательное условие перед началом заливки – приклеивание демпферной ленты по всему периметру помещения.
• Толщина стяжки не может быть менее 30 мм. Ее заливка может проводиться обычным порядком, бетонным раствором с установкой маячков, или же с использованием самовыравнивающихся составов. Существуют и специальные строительные смеси, напрямую предназначенные именно для этих целей – они обогащены пластификаторами, исключающими образование пустот и обеспечивающими монолитность покрытия.

После заливки стяжки и набора ей необходимой прочности, можно будет переходить к укладке керамической плитки – этот процесс в данном случае ничем не будет отличаться от обычных методов облицовки.

Эксплуатировать систему теплого пола с уложенной плиткой в расчетном режиме можно только спустя 3 ÷ 4 недели со дня заливки стяжки.

Видео: монтаж теплого пола с греющим кабелем

Некоторые особенности монтажа пола с утеплительными матами

В чем характерные особенности применения схемы электрического подогрева пола под плитку с использованием готовых матов:

• Базовая поверхность должна уже иметь внутреннюю термоизоляцию, и термоотражающая подложка перед укладкой матов не расстилается. производиться силиконовым термо-пистолетом или же просто с помощью прочного скотча.

• После укладки всех матов, коммутации и проверки электрических параметров, переходят к монтажу керамической плитки непосредственно на сами обогреватели. Слой плиточного клея должен быть 8 ÷ 10 мм. Рекомендуется использовать специальный клей для теплых полов, устойчивый к нагреву и частым термическим перепадам.

• Эксплуатировать теплый пол после укладки плитки можно через 15 – 20 дней (этот срок должен быть указан в инструкции по применению конкретного плиточного клея).

Видео: монтаж обогревательных матов под керамическую плитку

Есть небольшие нюансы и при укладке стержневых матов. Для корректной работы автоматики им обязательно потребуется термоотражающая подложка, но толщина плиточного клея при укладке покрытия должна составлять при этом не менее 20 мм. Иногда в этом случае выгоднее применить саморазравнивающееся покрытие, а лишь потом уложить кафель.

Примерная схема монтажа теплого пола под плитку с обогревателями "UNIMAT"

Итак, организовать электрический подогрев пола под плитку – задача вполне выполнимая, хотя и достаточно трудоемкая . Она потребует особой внимательности и аккуратности, особенно при коммутации электрических соединений. Тем не менее, если точно следовать всем технологическим этапам, все должно получиться.
