Из чего делают вентиляцию в парилке. Вентиляция в бане: обзор традиционных схем и нюансов обустройства

04.03.2020

Ответить на вопрос о том, возможна ли пластиковая вентиляция бане, однозначно нельзя. Такие системы доказали свою практичность и работоспособность в домашних и промышленных условиях, но банная среда имеет свою специфику, что в определенной мере ограничивает использование пластмассы. При выборе пластиковых изделий для бани в каждом конкретном случае следует подходить с учетом всех воздействующих факторов и возможных последствий.

В бане могут испльзоваться пластиковые трубы для вентиляции в бане

Причины популярности пластика

Вентиляционные конструкции из пластиковых элементов приобрели широкую популярность в самых разных областях человеческой жизни. Этому способствует их привлекательный внешний вид и многочисленные преимущества по сравнению с традиционными металлическими конкурентами.

Обратите внимание! Наибольшее применение находят детали из поливинилхлорида (ПВХ), полиуретана и полипропилена.

Выделяются следующие положительные стороны пластиковой вентиляции:

Отсутствие коррозии. Это преимущество чаще всего и обуславливает выбор пластика. Любой металл (даже нержавейка) в условиях вентиляционных систем, где имеет место конденсат пара, агрессивные воздействия различных веществ, загрязняющих воздух, подвержен коррозии. Пластмасса же обладает абсолютной стойкостью в этом отношении.
Низкая стоимость. Пластиковые системы имеют значительно более низкую цену по сравнению с металлом, у которого обеспечивается повышенная стойкость к коррозии.
Простота и качество монтажа. При монтаже металлических коробов и труб всегда возникают проблемы в местах стуков, требующие вальцевания, сварки, других операций. Разрезание и стыковка пластиковых элементов не вызывает сложностей, а торцы легко обрабатываются и выравниваются. Таким образом, герметизацию пластиковых коробов обеспечить значительно проще.
Малый вес. Это преимущество обеспечивают простоту крепления на месте установки и транспортировки при доставке товара.
Пластиковые элементы стойки к воздействию воды, пара, агрессивных сред, ультрафиолетовых лучей. Они соответствуют всем санитарным нормам при нормальных условиях.

Устройство ПВХ труб для вентиляции

Особенности применения в бане

Для того чтобы решить, подойдет ли пластиковая вентиляция бане, необходимо отметить и недостатки таких систем:

Низкая нагревостойкость пластмассы. Уже при температуре выше 80-85 градусов начинается выделение вредных компонентов из вещества, которое отравляет человеческий организм. При нагреве пластик теряет свою прочность и жесткость, что ведет к деформации.
Низкая стойкость к воздействию открытого огня. Несмотря на то, что ПВХ не поддерживает горение, он легко оплавляется, а его капли, попадая на другие конструкции, вызывают возгорание. В целом пластиковые элементы относятся к группе легковоспламеняющихся материалов, что требует большой осторожности при их размещении возле банной печи и дымохода. Даже при небольшом очаге возгорания выделяется большое количество едкого дыма, очень опасного для человека.
Пониженная прочность на разрезание, истирание, царапание. При ударных и режущих нагрузках пластик легко повреждается или деформируется.

С учетом изложенных проблем можно сделать вывод о том, подходит ли пластиковая вентиляция бане. Самые экстремальные условия отмечаются в парилке. В русской бане здесь поддерживается температура порядка 60-65 градусов при насыщенном водяном паре. Такие температуры вроде бы ниже допустимых, но они близки к критическим значениям, и при малейшем превышении ведут к разложению пластика. Таким образом, использование пластиковой вентиляции в парилке русской бани опасно для здоровья человека. Совершенно недопустимо её использование в парилке сауны, где температура может достигать 100 градусов.

Дым от горения пластика очень едкий и может привести к отравлению

В других банных помещениях (моечное отделение, предбанник, комната отдыха) температура воздуха не имеет больших величин, а экстремальные условия связаны с повышенной влажностью, что совершенно не опасно для пластика. Следовательно, можно сделать вывод, что вентиляция в бане из пластиковых труб вполне допустима во всех помещениях, кроме парилки.

Важно! Следует обращать особое внимание на расположение печи и её дымохода, рядом с которыми температура воздуха может быть критической. Кроме того, здесь возникают пожароопасные условия.

С особой осторожностью необходимо относиться к расположению пластиковой трубы для вентиляции в бане. Лучше располагать ее за кирпичной обкладкой, если она находится около печи.

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками; соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

повороты: предназначены для изменения направления вентиляционного канала;
переходники: необходимы при соединении элементов трассы разного размера;
развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
муфты: соединительные и удерживающие элементы;
фланцы и редукторы.

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону.

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Нюанс! Гофрированная конструкция применяется в местах, где нужны перемещения трубы в разных направлениях, или для подгонки элементов по длине.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Дополнительные элементы

Помимо указанных элементов, используемых при монтаже вентиляционной системы в бане, находят применение пластиковые детали, выполняющие защитные и регулирующие функции. К ним можно отнести различные заслонки, люки и решетки.

Пластмассовые решетки могут иметь разное назначение. Выделяются следующие основные разновидности:

инерционного типа: для разделения потока без нагнетания давления;
регулируемые решетки: позволяют изменять объем поступающего воздуха и распределение в одном направлении с перекрытием движения воздуха в другом;
нерегулируемый вид: распределение или ограничения потока без возможности регулирования;
наружные защитные решетки: для предотвращения попадания в канал чужеродных тел.

Решетки для вытяжки могут быть регулируемого типа

Пластиковые люки могут устанавливаться в мощных, разветвленных системах для возможности доступа в вентиляционную магистраль для ревизии, очистки, ремонта. Монтироваться они могут на потолке или стенах бани. Заслонки в виде дверец предназначены для открывания доступа естестественного потока. Они могут крепиться на продушинах естественной вентиляции в форточке или двери. Стандартные размеры – 10х10, 15х30 и 25х60 см.

Особенности обустройства

Монтаж пластиковой вентиляции в бане можно осуществить своими руками. Основные этапы работ: изготовление продушин; установка вентиляторов; монтаж и закрепление входного короба; монтаж и закрепления системы разветвления потоков поступающего воздуха; обустройство выходной продушины; установка заслонок и люков.

При осуществлении работ следует учитывать такие рекомендации:

Соединение пластиковых элементов между собой производится путем пайки. При наличии резьбовых элементов используются раструбы, фланцы, переходники, муфты, что дает возможность обеспечения разборной системы.
Для герметизации стыков используется специальный герметик.
Разрезание элементов или изменение их формы производится с помощью ножа или специальной ножовки.

Схема соединения вентиляторной секции в принудительной системе вентиляции

Для проведения монтажных работ потребуется следующий инструмент: электродрель, шуруповерт, болгарка, нож, ножовка, плоскогубцы и бокорезы, отвертка, кисть малярная, рулетка, линейка металлическая.

Перед использованием необходимо проверить систему вентиляции в бане

Пластиковая вентиляция в бане может монтироваться во всех помещениях, кроме парилки. В ней пластик применять нельзя из-за риска вредных выделений при нагреве. Осуществить монтаж системы можно легко своими руками.

Обустройство сауны – процесс весьма интересный, но хлопотный. Нужно учесть добрую сотню мелочей, чтобы там было не только уютно, но и безопасно для здоровья. Последнее зависит и от воздухообмена – неверно обустроенная вентиляция в сауне способна образовать сквозняк или, наоборот, привести к чересчур большому нагреву помещения!

Парилка – ключевое место для вентиляции

Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?

Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка. Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!

Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции. Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.

Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час , оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к и туалета, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать. Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.

Приточно-вытяжная вентиляция в сауне – схема обустройства

Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий. Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.

Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком. Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!

Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.

Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.

Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.

Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом. Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя. Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

Классически ошибки – как нельзя делать

Наиболее распространенная ошибка при обустройстве приточно-вытяжной вентиляции – расположение вентиляционных отверстий на одном уровне. В итоге внизу мы получаем сквозняк, а горячий воздух на верхних уровнях в воздухообмене практически не будет принимать участия.

Если же сделать лишь одно отверстие под выход воздуха под потолком, даже при правильном размещении входа-выхода смешивание потоков горячего и холодного воздуха будет чересчур быстрым – парилка может остыть за несколько минут! Обычно верхнее отверстие используют лишь в тех случаях, когда хочется быстро снизить температуру или полностью проветрить помещение.

Среди важнейших показателей русской бани традиционно называют температуру и уровень влажности воздуха, забывая об еще одном фундаментальном показателе – воздухообмене. Это очень опрометчиво, ведь даже если вы тщательно утеплите помещение и добьетесь комфортной влажности, пребывание в парной с затхлым воздухом будет не только дискомфортным, но и опасным. Если вы хотите минуть такой участи, заранее позаботьтесь о вентиляции в парилке. Обустроить такую систему можно даже своими руками – давайте детально разберем, как это правильно сделать.

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала проясним, зачем вообще необходима вентиляция в бане в парилке. Не секрет, что многие скептики считают ее обустройство лишь неоправданной тратой времени и средств, но это далеко нет так – отсутствие вентиляционной системы может привести как минимум к трем резко негативным последствиям.

Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

естественная;
механическая;
комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Схема вентиляции в парной

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.

Схемы вентиляции

Есть как минимум пять рабочих схем вентиляции, которые можно использовать в парилке – выбирайте конкретный вариант, исходя их конструктивных особенностей вашей русской бани.

Приточное отверстие – за печью на расстоянии 50 см от каменки, а вытяжное – напротив, на расстоянии 20 см от основания пола. Воздух устраняется принудительно – это обеспечивает вентилятор, встроенный в нижний проем.
Приточное отверстие – за нагревательным прибором на расстоянии 30 см от основания пола, вытяжное – на расстоянии 20 см от пола на противоположной стене. Воздух уходит принудительно – с помощью вентилятора. Главная особенность схемы – очень высокая скорость нагрева свежего воздуха.

Системы вентиляции в бане

Оба проема – и проточный, и вытяжной – размещаются на одной стороне прямо напротив печки, но на разных уровнях: первый – на расстоянии 30 см от основания пола, второй – 20 см от потолка. Система функционирует с использованием вентилятора, который монтируется в вытяжное отверстие.

Совет. Такая схема подойдет для бань с внутренним размещением парилки – когда комната имеет лишь одну внешнюю сторону.

Приточное отверстие – за печкой на высоте 20 см от основания пола. Вытяжного отверстия нет – вместо него предусмотрен специальный протекающий пол: отработанные воздушные массы сквозь его щели проходят к вентиляционной трубе. Такая система гарантирует выполнение дополнительной функции – оперативное просыхание пола.
Приточный проем – напротив печки на расстоянии 20 см от основания пола. Роль вытяжного отверстия возлагается на поддувало. Такая схема подходит лишь для тех бань, где отопительный прибор работает беспрерывно.

Общие правила организации вентиляции в парилке

Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.

Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».

Сделайте задвижку, чтобы перекрыть поток воздуха в холодное время года

В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.

В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.

Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.

Вентиляция в бане: видео

Нормы вентиляции помещений прописаны в СНиП 41–01–2003, но для бань они не совсем применимы. Почему? Санитарные органы регламентируют кратность смены воздуха в помещениях для обеспечения благоприятного микроклимата по температуре и влажности воздуха. Эти показатели в парилке нельзя назвать благоприятными для длительного пребывания человека, они скорее стрессовые. Кроме того, ни одно помещение, рассматриваемое в строительных нормах и правилах, не требует максимально быстрой просушки и максимально быстрого прогрева. Вентиляция в бане должна поддерживать микроклимат в помещениях в заданных условиях при значительном повышении влажности и температуры и при этом полностью исключать появление сквозняков.

Еще одна особенность вентиляции в бане. Ее функционирование должно быть независимым от внешних погодных условий, а фактическая производительность давать возможность быстро изменять влажность и температуру. Кроме того, технические возможности вентиляции должны позволять максимально быстро реагировать на изменение показателей микроклимата в парной, а для этого они должны обладать повышенной мощностью в сравнении с обыкновенными вентиляционными системами.

Естественная вентиляция не позволяет добиваться таких результатов, она маломощна и в большой степени зависит от погодных условий. С целью гарантированного обеспечения требуемых режимов используется принудительная вентиляция – воздух подается/удаляется специальными вентиляторами.

Это довольно интересный вопрос. Мы уже упоминали, что не существует государственных нормативных актов вентилирования бань. Связано это с тем, что требования к парным очень индивидуальны, одни хотят париться в очень влажных и горячих помещениях, другие предпочитают умеренные значения влажности и температуры воздух. Столь разные значения микроклимата должны устанавливаться в одном и том же помещении с помощью одной и той же системы вентиляции. Раз общепринятых стандартов не существует (и не может существовать), то каждый пользователь парной должен иметь возможность «подгонять» их под свои требования. А сделать это поможет принудительная вентиляция бани.

Практика показывает, что для быстрого изменения показателей влажности и температуры достаточно шестикратного обмена воздуха в течение часа. Из этих условий следует подбирать технические характеристики вентиляторов. Если, к примеру, объем парной 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3, то мощность вентилятора должна равняться 12×6=72 м3/час. Размеры отверстий на вход и выход воздуха следует подбирать с учетом размеров вентиляторов. Конструкторы уже предусмотрели этот параметр, чем больше мощность вентилятора, тем больше установочное место для него требуется, тем больше должно быть входное или выходное отверстие.

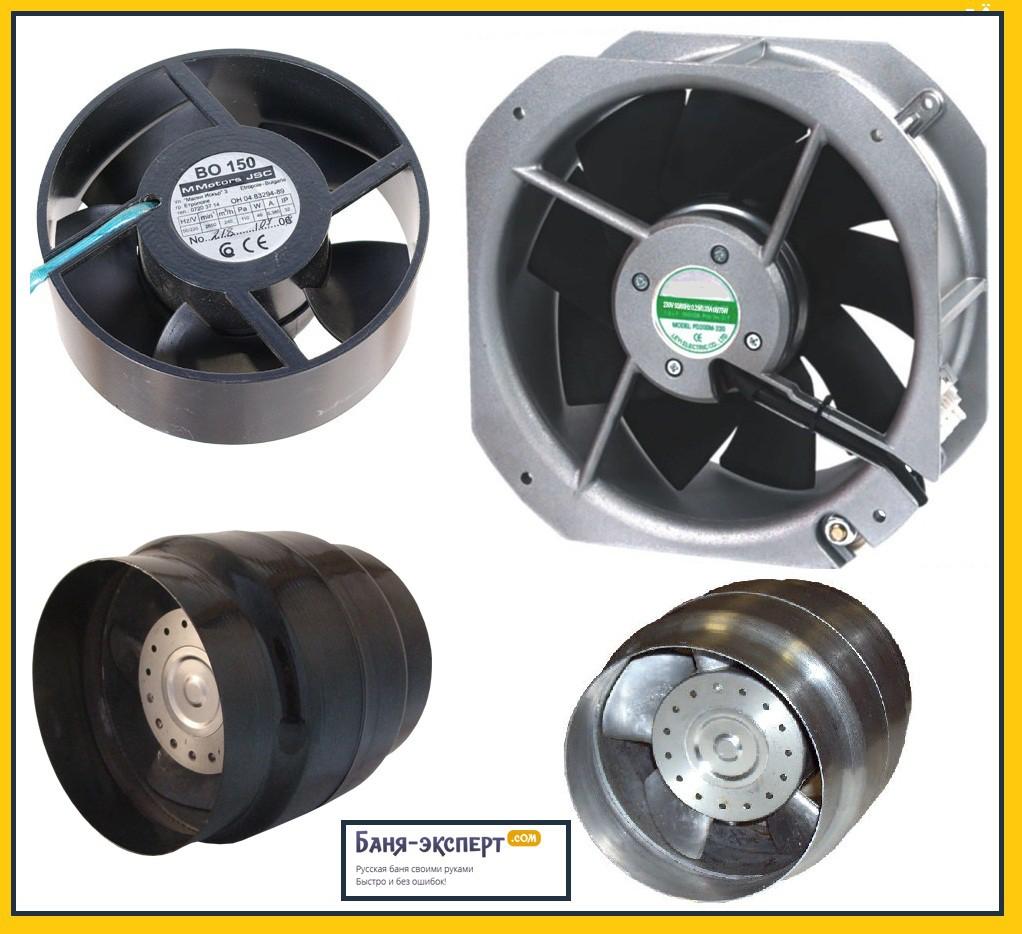

Цены на термостойкие вентиляторы

термостойкие вытяжные вентиляторы

Как выбирать вентилятор

Все бытовые вентиляторы разбиваются на две большие группы:

Выбирайте вентилятор по месту оптимального расположения и мощности, лучше делать запас по производительности – длительная работа электрических двигателей с максимальной нагрузкой становится причиной их ускоренного выхода из строя.

Крайне желательно, чтобы вентилятор имел несколько скоростей вращения или возможно плавной регулировки скорости оборотов вала. Это позволит быстро добиваться оптимального микроклимата в парной. Выключатель или пульт управления должен быть доступным для находящихся в парной людей.

Обращайте внимание на степень защиты корпуса, очень важный критерий. Воздух в парной влажный и горячий, а это наиболее неблагоприятные условия работы электрических двигателей. По европейским стандартам корпус должен иметь защиту не менее IP44. Желательно вентилятор на выход воздуха не устанавливать (вытяжная вентиляция), с такой же эффективностью он будет работать и на входе (приточная вентиляция). На выходе воздуха из парной условия эксплуатации вентиляторов самые сложные, существуют большие риски поломок вследствие превышения критических значений температуры нагрева изоляции обмоток статора и ротора.

Решетка вентилятора должна иметь жалюзи, направляющие воздушный поток вниз или рассеивающие его в различных направлениях. Если жалюзи могут изменять свое положение – очень хорошо, всегда есть возможность изменить направление потока воздуха в зависимости от сложившихся обстоятельств в парной.

Важно. Все работы по подключению устройств нужно выполнять с беспрекословным соблюдением ПУЭ (Правил установки электрооборудования). Электрическая проводка бани должна иметь автономное заземление.

Цены на радиальные вентиляторы

радиальный вентилятор Bahcivan

Где располагать входные/выходные отверстия принудительной вентиляции

Главное условие – отверстия должны располагаться только в тех местах, которые гарантируют эффективную работу вентиляции и исключают появление сквозняков. Далее можно обращать внимание на архитектурные особенности помещения и дизайнерский вид. Не стоит устанавливать вентиляторы «в красивых местах», если от такой установки никакой практической пользы для создания микроклимата не будет.

Выходные отверстия. Делаются на расстоянии 10÷20 сантиметров от потолка или в потолке. Если отверстие под потолком, то воздух выбрасывается через воздуховод в стене на улицу. По нашему мнению – оптимальный вариант. Если отверстие в потолке, то воздух из парной попадает под крышу. Преимущество – не нарушается внешний вид фасадных стен бани. Недостаток – велики риски переувлажнения стропильной системы бани, а это может стать причиной очень негативных последствий. Можно выводить влажный горячий воздух сквозь покрытие крыши, но это требует значительных затрат и увеличивает риски появление на кровле протечек.

Входные отверстия. Есть три варианта.

Первый . Если в бане сливной пол, то делать входные отверстия нет надобности, воздух проходит сквозь щели полового покрытия.
Второй . Допускается делать входное отверстие в нижней части дверей парной, в полотне вырезается отверстия и вставляется декоративная решетка.
Третий . Входное отверстие проделывается в стене бани на высоте примерно 10 сантиметров от пола. Для избегания появления неприятных сквозняков рекомендуется их располагать за печкой, но вы для себя можете выбрать любое другое место, главное, чтобы холодный воздух не сразу попадал на принимающих банные процедуры.

При выборе входных/выходных отверстий нужно принимать во внимание и мощность вентиляторов. Чем больше у них производительность, тем дальше они должны располагаться от людей.

И еще один совет. Вентиляция намного эффективнее справляется со своими задачами, если входное и выходное отверстие располагаются по диагонали помещения или на противоположных стенах. Универсально описания схемы движения воздушных потоков в парной не существует, слишком много есть индивидуальных факторов помещения, изменяющих их движение.

Вы должны добиваться, чтобы воздух максимально равномерно двигался по всему объему помещения. Таким образом удастся избежать образования «мертвых» неблагоприятных для мытья зон, повысить равномерность прогрева воздуха, ускорить нагрев помещения и улучшить удаление отработанного воздуха.

Каких типов бывает принудительная вентиляция бани

В отличие от естественной вентиляции, принудительная может быть трех видов.

Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.

Рассмотрим более подробно каждый вид принудительной вентиляции бани.

Принудительная приточная вентиляция

Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

Важно. Расстояние между печкой и отверстием должно полностью исключать перегрев электрического вентилятора и силовых кабелей питания. Если конструктивные особенности не позволяют безопасно располагать вентилятор за печкой, то следует выбрать иное место расположения – под полками, с противоположной стороны двери и т. д. Главное условие – холодный воздух не должен создавать неудобств моющимся. Старайтесь не размещать вентилятор в местах, в которые могут попадать брызги воды во время мытья.

Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.

Цены на клапан для приточной вентиляции

клапан для приточной вентиляции

Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.

Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Принудительная приточно-вытяжная вентиляция

Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

Перед началом производства работ нужно продумать места расположения приточного и вытяжного каналов, определиться с мощностью и типом вентиляторов. Нужно приобретать влаго- и термоустойчивое оборудование, малошумное, с возможностью регулировки скорости вращения лопастей. Современные возрастает давление движения и мощность воздушного потока при одновременном уменьшении количества оборотов. За счет этого значительно понижается шумность и увеличивается долговечность работы вентилятора.

Вентиляционные короба могут быть из оцинкованной листовой стали или пластиковыми.

Пластики предпочтительнее, по своим физическим характеристикам в полной мере соответствуют сложным условиям эксплуатации. Вентиляционные решетки должны отвечать параметрам вентиляторов, жалюзи должны разбивать мощный воздушный поток в различные стороны или направлять его к полу. Если есть возможность самостоятельно регулировать положение жалюзи – отлично, намного возрастают возможности системы вентиляции, повышается комфортность пребывания в помещениях.

Цены на вентиляционные короба

вентиляционные короба

Цены на вентиляционные каналы из ПВХ

вентиляционные короба из ПВХ

Алгоритм монтажа принудительной вентиляции бани

Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

Шаг 2 . Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.

Как делать вентиляционные каналы

Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.

Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.

Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.

Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.

Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

Фото – крепление вентилятора

Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.

Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.

Как проверить работоспособность принудительной вентиляции

Настоятельно советуем еще до начала пользования парной проверить эффективность работы принудительной вентиляции. Это несложно технически и не отнимает много времени. В случае обнаружения проблем у вас будет время и возможность их исправить. Как проверить вентиляцию?

Поднесите тлеющую головешку к входному вентиляционному отверстию и смотрите, куда и с какой скоростью движется поток воздуха. Дымящуюся головешку приближайте/удаляйте от отверстия, таким способом добивайтесь максимальной видимости дыма. Воздух должен двигаться по парной согласно предусмотренным оптимальным схемам. Обратите внимание, какие препятствия изменяют его направление, можно ли их убрать и переместить в другое место парной.

После того как вы поверили движение воздушных масс, убедитесь в работоспособности вентиляции. Уберите тлеющую головешку из парной и узнайте время, в течение которого вентиляция полностью удалит дым из помещения. В парной не должен ощущаться его запах. Это время не должно превышать три-четыре минуты. Проводите опыты на различных режимах вентилятора, добивайтесь наибольшей эффективности функционирования системы.

Не пытайтесь слишком усложнять принудительную вентиляцию, помните, что чем сложнее конструкция, тем больше вероятность возникновения в каком-нибудь месте поломок. Это правило касается не только вентиляции, а абсолютно всех инженерных и архитектурных конструкций.

Желательно предусматривать вентиляционные отверстия еще во время сборки сруба. Если не получилось – то проделывайте отверстия до облицовки внешних и внутренних стен. И это не выходит – готовьтесь к длительному физическому труду. Особенно тяжело будет работать под потолком, стесненные условия не позволяют занимать удобные позы во время работы с инструментом.

Правильно обустроенная вентиляция – залог комфортного пребывания в парной

Видео – Виды принудительной вентиляции

Видео – Вентиляция в парилке

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Галерея изображений

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесени

В проветривании нуждаются все помещения бани, в их числе:

помывочная;
предбанник/комната отдыха;
другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Галерея изображений
