Существует множество видов станков. Их разделяют по производительности на промышленные, рассчитанные для небольших производств, и настольные или бытовые. Первые два вида применяются на малых и крупных производствах, а для домашнего использования подходит последний вариант. Как правило, его устанавливают на верстак и изготавливают на нем единичные изделия.

Также станки различаются по функционалу. Выделяют следующие разновидности:

Токарно-копировальный позволяет создавать несколько одинаковых деталей. Для работы токарного станка с копиром необходим трафарет, по которому создается точная его копия.
Токарно-фрезерный имеет дополнительные возможности для растачивания пазов.
Токарно-винтовой способен нарезать резьбу и точить изделия под конус.
Лоботокарный используется для изготовления предметов на широкой плоской основе – барельефов, горельефов, объемных картин.
Круглопалочный придает любой заготовке круглую в поперечном сечении форму. Широко используется для выпуска топорищ, черенков для садово-огородного инвентаря, рукояток для ручного инструмента – стамесок, ножей, швабр. Сама заготовка в круглопалочном токарном станке неподвижна, вращаются лишь резцы по дереву.

По степени автоматизации их делят на ручные, полуавтоматические и станки с ЧПУ, в которых токарь только устанавливает заготовку и включает заданную программу.

Устройство токарного станка

Типовой токарный станок по дереву состоит из нескольких основных деталей: электродвигателя, станины, подручника, передней и задней бабок.

Станина – это основа станка, на ней закрепляются все остальные механизмы. Как правило, она чугунная цельнолитая. Большой вес монолитной станины позволяет значительно снижать вибрацию оборудования, которая негативно влияет на срок службы станка.

Передняя бабка выполняет несколько функций. На нее крепится заготовка и передается вращение от электродвигателя через установленный на ней шпиндель с помощью ременной передачи.

Скорость вращения детали меняют перемещением ремня на шкивы нужного диаметра. Это устройство похоже на работу передач на современном многоскоростном велосипеде.

Заготовку в шпинделе с одного конца удерживает поводковый патрон, с другого токарный патрон по дереву на задней бабке.

Функционал токарного станка по дереву может быть расширен за счет планшайбы. На нее крепят деталь, если нужно обточить ее торцы, которые были зажаты патронами.

Также станки комплектуют копирами, которые позволяют с большой точностью изготовить несколько одинаковых деталей.

Краткое описание и характеристики токарного станка СТД 120М

Станок имеет простую и надежную конструкцию, проверенную годами. Его ставят в школьных мастерских, профтехучилищах, в цехах предприятий, используют в домашних условиях. С его помощью выполняют следующие токарные работы по дереву:

сверление;
точение по трафарету;
заточка вращающихся деталей разного профиля;
торцевание, закругление и отрезание деталей под разными углами;
обработка плоских поверхностей с использованием планшайбы.

Устройство станка имеет свои особенности:

смена скорости вращения изменяется перемещением ремня на шкивы разного диаметра;
узел управления расположен на передней бабке для максимального удобства в процессе работы;
в комплект оборудования входят несколько насадок шпиндельного типа, что позволяет закреплять заготовки с любым типом торцов;
для безопасности рабочего станок снабжен кожухом и шторками с прозрачными окнами;
для удаления стружки дополнительно подключают очистной блок.

Агрегат подключают к трехфазной электрической сети с напряжением 380 В и обязательным заземлением.

Как сделать простейший токарный станок из дрели

Как видим, устройство данного агрегата совсем простое, и сделать самодельный токарный станок по дереву под силу каждому. Самое элементарное приспособление для обтачивания заготовок получается из обычной дрели. Оно позволит провести простые токарные работы в домашних условиях и сэкономить на приобретении специального оборудования. Дрель в данном случае заменяет переднюю бабку и привод вращения.

Вместо чугунной станины используется верстак. На нем закрепляют упоры из дерева для крепления дрели и задней бабки. Задний упор делают из брусков и винта с возможностью регулировки, конец которого затачивается на конус. Токарными резцами по дереву служат различные насадки на дрель, которые крепятся вместо сверла.

На таком простейшем устройстве вытачивают ручки для инструментов и дверей, несложные декоративные изделия, балясины и многое другое.

Токарный станок по дереву своими руками

Эта конструкция немного сложнее, но и возможностей у нее тоже больше. В основе самодельная станина, сваренная из металлических уголков и установленная на верстаке или на своих ножках. Надежности станины уделяют особое внимание, чтобы станок при работе вибрировал как можно меньше. Конструкция станины предусматривает наличие продольной направляющей для перемещения отдельных элементов.

На подручник опирается режущий инструмент. Кронштейн для него должен не только перемещаться в горизонтальной плоскости, но и вращаться по оси крепления. Плоскость опоры подручника должна совпадать с осью вращения детали в обработке.

Приводом может послужить любой исправный электродвигатель любого бытового прибора достаточной мощности. Проще всего крепить шпиндель прямо на вал без передаточных устройств.

Это способ дешевле и экономит место на станине. Но он имеет и свои недостатки – невозможно регулировать скорость вращения и неравномерный износ подшипников, которые не рассчитаны на продольную нагрузку.

Поэтому стоит предусмотреть отдельный узел для шпинделя. Крутящий момент будет подаваться с помощью шкивов с ременной передачей.

Шпиндель — это деталь, которая фиксирует заготовку, передавая ей крутящий момент. Может выглядеть как упор с зубцами от скольжения или иметь зажимы-винты. Вариант с зажимами называется планшайбой.

Задняя бабка удерживает деталь на оси вращения. Самый простой вариант – болт, заточенный на конус. Упор посложнее изготавливают из опорного подшипника.

Для нормальной работы станка центры обеих бабок и плоскость подручника должны идеально совпадать.

В итоге самодельный токарный станок по дереву должен выглядеть примерно так:

Особое внимание следует уделить устойчивости всей конструкции, чтобы сильное боковое усилие не опрокинуло станок. При включенном электродвигателе это может привести к травмам. Чтобы исключить самые распространенные неудачи при работе с самодельным агрегатом, учтите следующие тонкости:

заготовка должна вращаться на токаря;
перед обработкой заготовки резцами придайте ей цилиндрическую форму (по возможности);
резец следует прижимать к заготовке под острым углом;
окончательная шлифовка производится мелкой наждачной бумагой, эту операцию проводят в перчатках, чтобы не обжечь руки от трения;
чем тверже дерево, тем выше должна быть скорость вращения вала.

При работе на токарном станке по дереву не забывайте о технике безопасности. Работающий должен использовать средства защиты – специальные очки, перчатки, при необходимости респиратор.

Возможности самодельного токарного станка расширяют, оснащая дополнительными насадками и приспособлениями – наносят краску на вращающуюся деталь, вытачивают идентичные детали с помощью копира и даже наматывают трансформаторы.

Простой самодельный токарный станок по дереву — видео

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

станина, на которой закреплены все составные части;
электрический привод;
передняя бабка;
задняя бабка;
подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются . Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

Самодельный токарный станок для обработки дерева- очень полезная для дома настоящего мастера вещь, с его помощью можно делать разнообразные полезные, или просто красивые вещи

Позапрошлым летом сделал токарный станок по дереву. Выявились некоторые конструктивные недостатки и их буду устранять будущим летом в мастерской (в перестроенном сарае на даче, кстати посмотрите какой , а так же ). Габариты станка; длина 800 мм,ширина 400 мм,высота 350 мм. Позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм (на планшайбе, т.е. без центровки задней бабкой) и с центровкой задней бабкой до 400 мм.Общий вид фото 1.

Самодельный токарный станок по дереву состоит из:

привода-электромотор от насоса
передней бабки (старое мощное электро-точило на два точильных камня)
суппорта для резцов с регулировкой и поддержкой резцов
задней бабки из части мощной старой дрели
станины из металлического профиля.

При изготовлении токарного станка использован обычный слесарный инструмент:

дрель со свёрлами
напильники
малая угловая шлифовальная машинка (болгарка с отрезными и зачистными дисками)
электросварочный аппарат с электродами 3 мм и 2 мм.

Приобретено на рынке металлический профиль (швеллер) и уголок, немного труб двух диаметров (чтобы одна труба входила в другую), полоса 40 мм и полоса 20 мм. всего на сумму 600 руб. Фото 2. В гараже нашлись нужный крепёж. Отдельно куплен приводной ремень от какой- то (пошедший по длине).

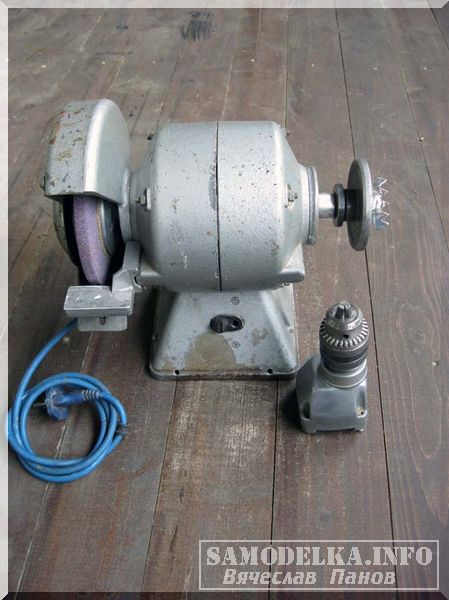

Передняя бабка из точила подошла по всем параметрам-высоко расположенная ось вращения,упорные защищенные подшипники на оси, четыре шайбы из сплава для крепежа абразивных дисков. На две шайбы с левой стороны крепятся сменные диски для изменения частоты вращения, а на правой стороне устанавливается планшайба для установки болванки (сделана также из одной из шайб) На фото также видна часть дрели (старая сгоревшая советская ещё)-патрон и металлический корпус. Это как раз наиболее недоработанный узел станка.

Недостатки: слабовата стойка, нет ходового винта для перемещения бабки (передвигал рычагом с фиксацией гайкой). Сам патрон удобен и допускает усилия вдоль оси патрона по умолчанию.

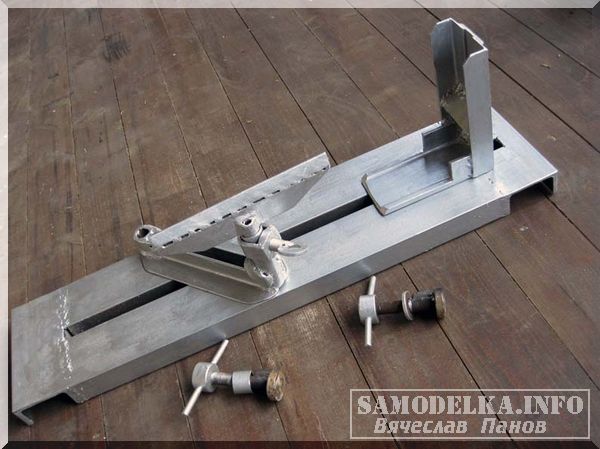

На фото 4 станина с суппортом. Он может перемещаться вдоль станины и поперёк, фиксируется гайкой-барашком. На суппорте стойка(труба в трубе) для установки по высоте планки-упора для резцов. Для выбора диаметров шкивов (т.е. изменения частоты вращения заготовки) использован график (найден в интернете)-зависимость частоты вращения от диаметра заготовки и твёрдости древесины. Выбраны две частоты, перекрывающие друг друга. Кроме того для некоторых мелких работ с твёрдой древесиной можно использовать мотор точила т.е. с отключением привода (снятия ремня и выключения мотора). Таким образом я могу установить три частоты вращения-800,2000,3000 об.мин. ,практически перекрывающие мои потребности.

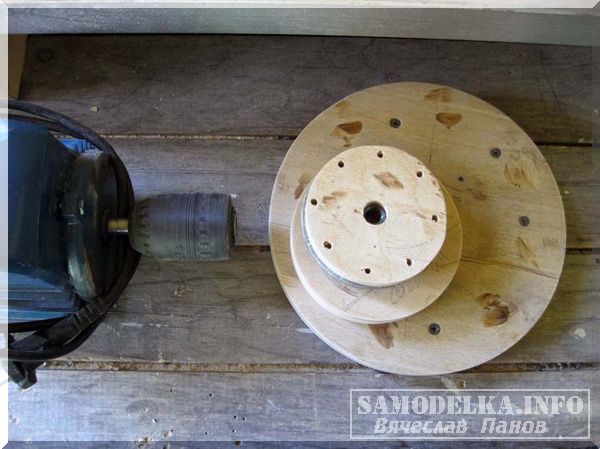

На фото видим обрезиненый патрон на оси электромотора, играющий роль ведущего шкива, два ведомых шкива (каждый сделан из двух слоёв десяти миллиметровой фанеры) и планшайбу с отверстиями под саморезы, крепящие заготовку. Планшайба просто наворачивается на ось точила (т.е. передней бабки) после установки болванки.
Для крепления мотора из толстой фанеры сделана платформа, на ней же стоит передняя бабка(тем самым увеличивая возможность точения большего диаметра). Для регулировки натяжения ремня мотор стоит на малой пластине (нет фото), имеющей возможность перемещаться по платформе и фиксироваться на ней. Как правило, профессионалы, выбравшие себе эту работу или хобби, делают оснастку сами-резцы разного вида. Я же приобрёл готовые и недорогие на первое время -пять резцов по 350 руб. На этом станке выточено довольно много сувениров, разошедшихся по друзьям и знакомым-солонки, шкатулки, вазочки простые и сегментного точения (из нескольких пород дерева в одном изделии), стаканчиков, больших декоративных тарелок на стену, розеточек и т.д. Это в следующих статьях.

Специализированный токарный станок по дереву позволяет из древесины получить различные изделия и их копии при условии наличия копировального устройства. Деревообрабатывающий токарный агрегат более легкий, если сравнивать с металлообрабатывающим, а также использует менее мощные электрические двигатели. Если речь идет о промышленном применении, то здесь актуальны модели с ЧПУ, а планшайба служит в роли фиксатора заготовок.

Все представленные на рынке станки принято делить на три группы.

Промышленные. Это в основном модели с ЧПУ, вес которых составляет порядка 100-200 кг в среднем. Мощность используемых электромоторов — 1 кВт. Отличительные особенности — это повышенная производительность, широкие функциональные возможности и способность ставить производство на поток. Фиксатор — планшайба или бабки.
Полупрофессиональные или же предназначенные для небольшого производства. Вес агрегатов варьируется от 40 до 100 кг. Мощность составляет от 500 до 900 кВт. Технические характеристики позволяют использовать деревообрабатывающий станок полупрофессионального типа для небольшого производства или мастерской.
Бытовые. Они же настольные. Весит подобный деревообрабатывающий станок не больше 40 кг. Основная масса таких агрегатов весит обычно 20-25 кг. Отличаются компактностью, мобильностью, но не производительностью. Служат только для получения единичных изделий, хотя могут оснащаться модулем ЧПУ.

В зависимости от функциональных возможностей, токарные агрегаты могут быть:

Комбинированными. Их специализация — выполнение широкого перечня операций на одном станке. При этом цена подобных станков высокая, а их качество обработки далеко не всегда соответствует возложенным ожиданиям и вложенным финансовым средства;
Специализированными. Специализированные станки позволяют изготовить различные поделки, изделия на основе древесины, работая по определенным ограниченным схемам.

Важно отметить, что специализированные устройства делятся на три подтипа:

Токарно-фрезерный. С их помощью можно изготавливать, обрабатывать и растачивать пазы.
Токарно-винтовой. Такой деревообрабатывающий тип специализированного станка служит для работы с конусообразными изделиями, нанесения резьбы.
С ЧПУ. Многофункциональные аппараты, выполняющие целый деревообрабатывающий цикл операций. Важная особенность модуля ЧПУ в том, что он в автоматическом режиме выполняет всю работу. Участие оператора минимальное. Его задача — задать нужную программу из перечня ЧПУ.

При этом любой деревообрабатывающий агрегат способен:

Обрезать;
Обтачивать;
Сверлить;
Делать пазы;
Нарезать резьбу;
Выполнять отверстия;
Обтачивать торцы;
Шлифовать;
Делать проемы.

Технические характеристики

Многие умельцы изготавливают токарный станок по дереву своими руками, а другие предпочитают приобретать готовые устройства. Когда на рынке есть такие модели как СТД 120м, Корвет 74, СТД 1000, Holzstar db1100, не нужные никакие стамески или рубанки.

Специалисты советуют ориентироваться на следующие параметры.

Мощность мотора. Электродвигатели предопределяют возможности станка по обработке, но в то же время влияют на энергопотребление. Промышленные модели используют движки мощность 1-2 кВт. А для бытовых потребностей выбирают 300-500 Вт.
Размеры заготовок. Тут следует обращать внимание на межцентровые расстояния и до станины станка.
Скорость вращения шпиндельной головки. Это основной рабочий инструмент, способный вращаться с частотой от 400 до 35000 оборотов за минуту. От этого параметра напрямую зависит качество обработки изделий.
Производитель и гарантия. Многие специалисты рекомендуют выбирать бренды типа Корвет, СТД и Holzstar.

Выбор на представленных версиях устройств не ограничивается, но они пользуются заслуженной популярностью.

Особенности конструкции

Изучим общий принцип конструкции подобного оборудования.

Основой выступает станина, от качества исполнения которой зависит точность деревообработки и устойчивость самого токарного оборудования. Все элементы и механизмы располагаются непосредственно на станине. Оптимальный вариант изготовления станины — чугун и цельное литье.
Заготовки монтируются в поводковые патроны, которые располагаются на вращающемся шпинделе. Планшайба или задняя бабка с задним патроном позволяют фиксировать изделие сразу с двух сторон.
В зависимости от длины резака осуществляет передвижение подпятник. На него резак частично опирается во время обработки заготовок.
Заготовки могут фиксироваться двумя способами. Для первого используются центры двух патронов, а для второго — планшайба. Если вы предпочитаете изготовить себе самодельный токарный станок по дереву, при обточке торцов вам потребуется планшайба. Особенность в том, что планшайба предусматривает крепление изделий болтами, а не остриями. Планшайба предпочтительнее тем, что на надежнее фиксирует изделие.
Самое главное конструктивное отличие токарных агрегатов для обработки металла и дерева в том, что деревообрабатывающий вариант предусматривает ручную подачу резца к изделию.

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать . На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

основа конструкции – станина;
двигатель;
вращающийся элемент;
упор для размещения заготовки;
направляющая балка;
передняя и задняя бабка;
стойка для задней бабки;
опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Самодельный токарный станок по дереву своими руками

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

Для такого токарного станка подойдет деревянный каркас. Потому что для не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

длина – 90 см;
ширина – 50 см;
высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

металлические уголки;
трубы разного диаметра;
стальные полоски шириной 2 см и 4 см;
различные крепежи;
ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
направляющие скрепляются уголками, в торцах;
все детали скрепляются и привариваются;
станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.
