Как построить барбекю из кирпича. Этапы проведения работ. Декоративное оформление. Подготовительные работы. Инструкция к кладке.

Имея собственный участок, всегда хочется проводить время с пользой, для этой цели не будет лишним барбекю из кирпича. Чтобы его построить, необходимо знать как правильно заложить фундамент. Какие декоративные оформления использовать. В чём разницы между мангалом и барбекю.

Основные этапы строительства барбекю. Необходимые подготовительные работы. Как происходит укладка кирпичей. Основные нюансы кладки. Рекомендации и советы для надёжной и долговечной постройки.

Металлический мангал - это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные - целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал - пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что - для нас во всяком случае - что мангал, что барбекюшница - одна конструкция.

Еще можно классифицировать по наличию крыши. Мангал - это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного - стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки - на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня - 15 см. Его хорого трамбуют. Желательно - виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий - брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Барбекю из кирпича с трубой: порядовка

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва - 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Каждый нечетный ряд начинается с целого кирпича, нечетный - с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок - боком, и разворачивают поперек основной кладки. Если делаете барбекю - под решетку - в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные - с перевязкой - смещением швов. Если собираетесь использовать и ка мангал - для шампуров - на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине - правой или левой - как вам удобно, но данная раскладка дана под жарочную камеру слева - она шире, а слева находится столик. Если вам удобнее наоборот - делайте зеркальное отражение этой порядовки.

Кирпич - гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное - топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота - до начала трубы - 217.5 см.

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола.

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора - 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов - пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина - чуть меньше пролета печи - 1450 мм. Полосы нужны 3 - одна с краю, две примерно посередине каждого ряда кирпичей
Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Рядовой и облицовочный камень из обожженной глины является универсальным конструкционным материалом. Поэтому простой мангал из кирпича можно соорудить даже без раствора на скорую руку. Стационарный очаг из этого материала считается простым, если в его конструкции отсутствует дымоход.

Глиняный и керамический кирпич выдерживают экстремальные температуры, но обладают в печах и очагах значительно меньшим ресурсом, нежели огнеупорный шамот. Поэтому простейшие временные мангалы изготавливаются из рядового кирпича, а в стационарных очагах несложной конструкции внутренняя часть топки может обкладываться футеровкой из шамота.

Даже если к прямоугольной кирпичной коробке добавить ножки из этого же материала, конструкция все равно останется мангалом. Как только мастер накроет топку крышей, она автоматически превратится в печь-барбекю хотя и без дымохода, но с отверстием для удаления продуктов сгорания.

«Походный»

Из, случайно найденных или специально взятых на загородный пикник нескольких кирпичей, получается самый простой очаг для жарки мяса на шампурах над углями. При этом необходимо учесть нюансы:

• кирпич имеет стандартные размеры 25 х 12,5 х 6 см, для экономии стройматериала и места в багажнике авто его следует устанавливать на ребро;
• для нормальной прожарки мяса без пригорания шампуры должны отстоять от углей на 20 – 25 см, поэтому потребуется минимум 2 ряда кирпичей;
• ширина кирпичного «ящика» принимается для стандартных шампуров 37 см, то есть, 1 кирпич;
• длина мангала для небольшой компании составляет 75 см, то есть, 3 кирпича.

Просто взяли несколько кирпичей и сделали на месте такую супер быструю конструкцию, согласно данному чертежу!

Таким образом, всего понадобится минимум 16 кирпичей стандартного формата. Каждый из них весит 3,5 кг, что в общей сложности составит 56 кг минимум. Технология изготовления очага, следующая:

После остывания углей конструкция разбирается, дерн укладывается на место.

Классический мангал

Для стационарного очага на участке потребуется основание из нерудного материала (песок или щебень), уплотненного виброплитой или ручной трамбовкой. Если вес конструкции превышает 450 кг, потребуется монолитный железобетонный фундамент. Для домашнего мастера, обладающего минимальными навыками каменщика, более подойдет мангал своими руками из кирпича самый простой и недорогой на нижнем фото в форме прямоугольной коробки.
Технология изготовления выглядит следующим образом:

Можно сделать такой самый недорогой стационарный мангал-барбекю

Основными нюансами для данной модификации очага являются:

• не нужна схема-порядовка, так как ошибиться в этом случае невозможно;
• нижний ряд (называется в печах подом) необходим для предотвращения разрушения бетона от экстремальных температур, рекомендуется выкладывать огнеупорным кирпичом;
• гидроизоляция нужна для предупреждения разрушения бетонного фундамента и кладки от почвенной влаги (не путать с грунтовыми водами!), изготавливается из рулонных битумных материалов, куски которого укладываются под фундамент до его заливки или первый ряд на основание из нерудного материала.

Нужно не забыть сделать гидроизоляцию под нижним рядом

Все остальные конструкции кирпичных мангалов сложнее, поэтому требуется порядовка. Зато они удобнее в эксплуатации. Вот вам ещё несколько фото на которых можно посмотреть другие интересные варианты:

Вариант с дровником

Ну, и видео на тему, как вообще правильно делать кладку:

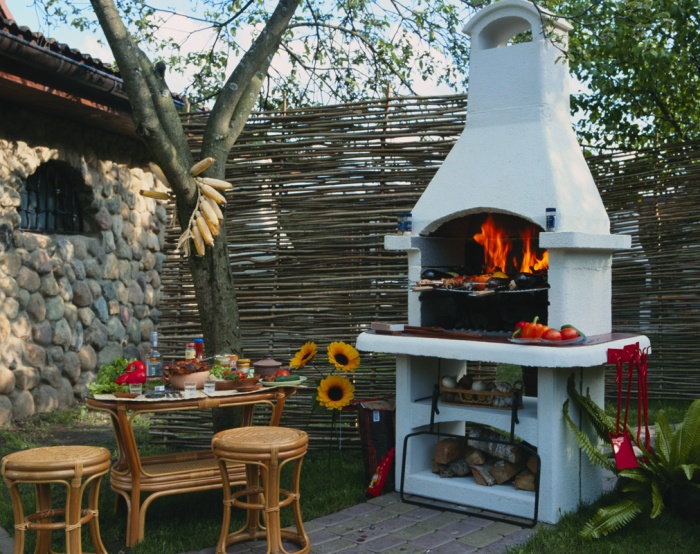

Печь-барбекю

В отличие от мангала классического, барбекю упрощает приготовление мяса за счет размещения его на решетке, а не на шампурах. Сооружается несложный бюджетный барбекю мангал из кирпича по технологии:

Схема готового бюджетного кирпичного мангала

Внимание: Более удобным в обслуживании считается мангал с выдвижным ящиком для золы и решеткой-колосником над ним для размещения углей.

Указанная конструкция немного отличается от описанного варианта:

• после изготовления ножек под задней и боковыми стенами мангала на ложковый ряд, кирпич следующего уровня укладывается тычком (только боковые стенки);
• затем выкладываются еще один ложковый и тычковый ряды.

С выдвижным подом

На получившемся нижнем выступе размещается металлический выдвижной ящик для золы. На верхнем уступе укладывается колосниковая решетка для углей. Если сделать еще один уступ аналогичным образом, получится удобная сушилка для ягод и грибов.

Ну, и подробное видео, для наглядности:

Без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

• без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
• вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
• высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень.

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора

Такое можно быстро соорудить просто из того, что есть под руками

Дополнительные элементы для простейших мангалов

При добавлении в конструкцию дополнительных функций стационарного очага потребуется изготовить для него чертежи или эскизы от руки. Поскольку очаг получится сложнее, возможны ошибки при возведении кладки. Основными дополнительными элементами для несложного мангала являются: стол разделочный, плита-жаровня и мойка.

Разделочный стол

Недорогим вариантом, заметно увеличивающим комфортность эксплуатации, является самый простой мангал из кирпича своими руками с разделочным столом по технологии:

• задняя стенка удлиняется, становится сложнее перевязка с центральной стенкой-стойкой;
• в дополнение к вышеуказанным конструкциям сбоку, вплотную к кладке очага, сооружается еще одна стена-стойка;
• на нее и боковую стенку мангала укладывается столешница из натурального/искусственного камня.

Разделочный стол может находиться с любой, удобной для пользователя стороны, относительно очага.

Плита-жаровня

Помимо мяса на шампурах, или решетке барбекю, часто возникает необходимость приготовления других блюд в кастрюлях, сковородах, разогревании или кипячении чайника. Поэтому вместо разделочного стола отводится место под плиту-жаровню.

Для этого необходимо выполнить операции:

• удлинить конструкцию начиная с нижнего ряда;
• изготовить переднюю стенку с дверкой для топочной камеры;
• оборудовать варочную поверхность концентрическими чугунными кольцами для регулировки мощности плиты.

На верхнем фото приведена схема мангала с варочной поверхностью простейшего типа.

Мойка

Для оборудования мангала мойкой достаточно смонтировать вместо обычной столешницы плиту с прорезью для раковины, подвести водопровод или увеличить высоту задней стеки и подвесить на нее рукомойник, как на нижнем фото.

Разводка по участку ХВС (холодного водоснабжения) значительно сложнее, чем набор воды в рукомойник. Даже при сезонной эксплуатации потребуется сливать жидкость на зиму, консервировать систему.

Таким образом, конструкционный материал кирпич пригоден для изготовления мангалов на скорую руку в полевых условиях и на загородном участке. При укладке на раствор можно увеличить функциональность простейших мангалов за счет мойки, столешницы, варочной поверхности или чего-то ещё, что вам покажется необходимым и удобным при работе. Здесь важно дать волю своей фантазии и не бояться, у вас всё обязательно получиться!

При устройстве капитальной кирпичной печи в летней кухне следует помнить, что любая печь повышает пожароопасность и требует соблюдения всех норм и правил строительства. Это означает, что для ее сооружения необходимо использовать специальный огнеупорный шамотный кирпич, который устойчив к высоким температурам, но при этом является превосходным теплопроводником, достаточно быстро прогревая помещение. Важно правильно устроить вентиляцию печи. Необходимо на этапе сооружения фундамента в отведенном под печь месте выложить эту зону кирпичом. Также в дальнейшем при возведении крыши обязательно надо предусмотреть установку вытяжной трубы для удаления из пространства рабочей зоны жара и дыма и т. д.

Печь-барбекю на электричестве
Печь-барбекю на газе

Печь-барбекю топиться углем
Печь-барбекю топиться дровами

Печь-барбекю может работать на электричестве, газе или топиться углем и дровами. Внешне она очень похожа на камин с топочным отделением, которое обычно находится на уровне пояса человека. Для барбекю в требуется усиленный фундамент, а также важно правильно установить вытяжку, через которую будет удаляться жар и дым.

Печь-барбекю с варочной панелью на фото

Печь-барбекю может иметь разную комплектацию - в нее могут входить обыкновенная варочная панель или духовка, гриль или барбекю, столешница, место для дров и хранения посуды. Есть такие конструкции, включающие не только мангал, но и тандыр, казан, коптильню и другие элементы.

Если нужна многофункциональная большая печь-барбекю, лучше прибегнуть к помощи профессионалов, а вот небольшую печку вполне можно построить своими руками.

Вариантов сборных мангалов и кирпичных печей много. Ориентируясь на представленные модели, можно соорудить и что-то по собственному проекту. Главное - правильно все устроить, чтобы свести к минимуму опасность возгорания, особенно при строительстве стационарной кирпичной печи внутри помещения.

Самодельный барбекю из кирпича – это более солидный вариант стационарного мангала для обустройства летней кухни.

Печь-барбекю на фото

Он станет ее отличным украшением и, конечно, позволит приготовить более вкусную и разнообразную пищу. Перед тем, как построить барбекю из кирпича, нужно знать, что он тоже называется «мангал», и в стандартном плане конструкции должен включать три отсека.

Конечно, строительство такого мангала обойдется дороже, но на кирпичах мясо получается намного вкуснее и полезнее. Долговечный и качественный кирпич стоит достаточно дорого, но можно сэкономить, выполняя все работы по сооружению мангала самостоятельно. В данном случае будет описываться наиболее простой вариант кирпичного мангала, который вполне по силам построить самостоятельно, даже не имея большого опыта.

Представленный вариант того, как построить барбекю из кирпича своими руками можно изменить, используя собственные размеры деталей или добавив в конструкцию какие-то дополнительные функциональные элементы. Можно соорудить навес над печью-барбекю для защиты от дождя, а рядом устроить столовую под деревом либо установить такую печь внутри летней кухни или снаружи неподалеку от нее.

В последнем случае в самой летней кухне будут располагаться весь необходимый кухонный инвентарь, а также мойка и холодильник. Располагать печь-барбекю снаружи летней кухни даже удобнее - меньше опасность пожара, на открытом воздухе не так жарко будет готовить в печи, а также и внутри летней кухни будет сохраняться прохлада, если только не планируется ее зимнее использование - тогда, естественно, печь устанавливается внутри.

Для начала надо выбрать удобное место для печи-барбекю. Если она будет устраиваться снаружи, необходимо, чтобы расстояние от печи до дома или кухни не было большим, поскольку во время приготовления блюда придется постоянно что-нибудь приносить из кухни - посуду, воду и т. д.

Выбирая конструкцию барбекю, необходимо обратить внимание на стиль, наиболее подходящий к архитектуре всех строений на участке. Обязательно надо заранее определить размер и дизайн печи, где она будет размещаться (на открытом пространстве или внутри летней кухни), какой требуется под нее фундамент (в зависимости от составных частей конструкции).

Также на подготовительном этапе необходимо продумать футеровку топки, учесть форму и высоту дымохода, будет ли печь снабжена дополнителъно духовкой или коптильней, какое топливо планируется использовать (уголь, дрова, электричество, газ).

Вопросов действительно много - требуется ли постройка навеса, защищающего печь от дождя, наличие дополнительного стола и ветрозащиты. А также, какой облицовочный материал будет использоваться, следует ли устанавливать отражатель тепла и поддон под уголь, какова будет конструкция вертела, решетки или жаровни, будут ли вставки из чугуна.

Все это необходимо продумать заранее и потом обязательно нарисовать общий вид барбекю с прорисовкой отдельных деталей и указанием их размеров. Также следует заранее найти место для размещения полок, поскольку они должны хорошо вписываться во внешний вид барбекю. Необходимо еще предусмотреть место для хранения посуды и запасов угля или дров.

Решетка для печи-барбекю
Решетка для печи-барбекю

При составлении плана-схемы барбекю в первую очередь надо учесть, что конструкция должна быть устойчивой. Также важно правильно расположить для приготовления барбекю (для жаренья). Она должна находиться на такой высоте, чтобы было максимально удобно заниматься приготовлением пищи. Обычно решетка устанавливается на высоте 9-10 рядов кирпичной кладки.

Если решетка расположена слишком низко, придется наклоняться во время приготовления пищи, что очень неудобно. А если поставить решетку слишком высоко, придется высоко тянуться, и при этом лицо постоянно будет находиться близко к горящим углям.

Решетку и поддон под угли необходимо устанавливать на кирпичные выступы или на металлические стержни. Они должны быть съемными, поскольку их надо периодически чистить от ржавчины, а на зиму убирать на хранение в дом.

В барбекю можно использовать обычную решетку для кухонной плиты. При этом надо учитывать, что она должна быть большего размера, чем очаг с горящими углями, чтобы готовые барбекю можно было сдвинуть в сторону рядом с очагом, но в то же время поддерживать их в горячем состоянии. Решетку для жаренья нужно обязательно защитить от ветра. Под ней должна располагаться еще одна решетка, с более мелкими ячейками, на которой будут находиться горящие угли, а под ней поддон, в который будут падать перегоревшие угольки.

Посмотрите, как обустроить барбекю из кирпича своими руками на видео, где представлены все виды производственных элементов и даны советы мастеров:

Схема, кладка и порядовка барбекю из кирпича своими руками

Кладка барбекю из кирпича состоит из нескольких этапов - выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

• песок;
• цемент;
• гравий;
• арматурная сетка;
• кирпич;
• керамическая плитка;
• мастерок.

В настоящее время можно купить уже готовые наборы для обустройства печи-барбекю. В стандартный набор входят собственно гриль-барбекю, поддон под древесный уголь и крепежные детали. Эти наборы можно использовать при строительстве барбекю из кирпича своими руками.

Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

Ряды нужно выкладывать в определенной последовательности - каждый следующий ряд смещать по отношению к предыдущему в шахматном порядке. Это так называемая кладка в полкирпича, которая должна обеспечить необходимую связку кирпичной кладки. Еще до начала кладки нужно натянуть шнуры, обозначающие положение будущей стенки барбекю, и с помощью мастерка нанести слой раствора. Сделать это нужно вдоль одной из стен. Затем на растворе следует сделать небольшие бороздки и приступить к кладке первого ряда кирпичей, проверяя его с помощью горизонтального уровня.

Всего потребуется выложить 8 таких рядов. Если в 3-м отсеке планируется разместить раковину, в 6-м ряду нужно оставить отверстие под слив.

Сначала необходимо построить перекрытия, объединяющие два соседних отсека будущей конструкции. Для этого требуется отрезать металлические уголки нужной длины и положить их сверху, а потом сделать такое же, но уже сплошное перекрытие из кирпичей в один ряд. Для кладки 2-го слоя обязательно нужно использовать жаропрочную глиняную смесь, предназначенную для печей и жаровен, поскольку сделать надежный мангал на одном лишь цементе невозможно.

ШАГ №1
ШАГ №2

ШАГ №3
ШАГ №4

ШАГ №5
ШАГ №6

Самый сложный этап работы - кладка непосредственно самой печи. Это может быть обыкновенная прямоугольная прямоточная печь без поддувала. Толщина ее задней стенки должна быть в три кирпича. Спереди необходимо оставить место для дверцы. С той стороны, где печь будет примыкать к жаровне, следует оставить отверстие в два кирпича.

Для решетки для жаренья и поддона для углей необходимо сделать выступы. При сооружении барбекю из кирпича своими руками порядовка играет очень важное значение. При кладке 5-го ряда нужно сформировать опорный выступ, а далее 6-й ряд кирпичей класть поперек - весь ряд кирпичей должен выступать и с одной и с другой стороны стенки. Следующие три ряда опять нужно класть в полкирпича. Таким образом, формируются выступы для решетки и поддона.

Иногда случается, что нет поддона нужного размера, который подходил бы по ширине кирпичных выступов, и тогда для его поддержания можно использовать металлическую полочку.

Потом 10-м рядом надо соорудить еще один выступ и сверху добавить еще три ряда по методу ложковой перевязки - это окончание основной части барбекю.

Если в устройстве печи будут использоваться металлические стержни для опоры барбекю, то во время кладки между 6-м и 7-м рядами надо выложить эти металлические стержни во всех трех стенках. Делать это следует таким образом, чтобы стержни выступали из стенок на 70-75 мм и на них можно было установить решетку с поддоном.

Стержни нужно продолжать укладывать до 10-го ряда в каждом последующем. Это требуется для того, чтобы устанавливать решетку для жаренья на необходимой высоте.

После этого остается лишь выложить прямоугольную жаровню и сделать трубу любой формы. Такая порядовка барбекю из кирпича применяется во всех без исключения подобных конструкциях.

Также необходимо устроить рабочую поверхность барбекю. Самым простым способом является сооружение невысокой - высотой в 6 рядов - стенки из кирпича.

Эту постройку нужно делать на отдельном ленточном фундаменте, который заливается параллельно боковым стенам. Такая небольшая стенка называется плинтусной. Выкладывать ее нужно так, чтобы кирпич ложился тычком.

После этого нужно вырезать фанерный лист и уложить его между выступом боковой стены и плинтусной стенкой. На лист следует настелить доски и покрыть их черепицей или керамической плиткой. Для покрытия рабочей поверхности можно использовать даже обычную тротуарную плитку.

Советы мастера

После завершения строительства барбекю и его рабочей поверхности необходимо приступить к обработке всех швов. Для этого используется цементный раствор, которым нужно заполнить все швы и тщательно втереть. Прежде чем раствор застынет, необходимо провести по швам расшивкой, чтобы придать им закругленность. Если в распоряжении мастера нет расшивки, можно сделать это с помощью обычного обрезка садового шланга.

Если плинтусная стена будет связываться с основным сооружением, то до шестого ряда конструкцию надо построить в виде буквы «Е», а далее продолжать кладку боковых и задней стенок самого барбекю. В итоге под решеткой с поддоном образуется ниша, которую потом можно использовать для хранения древесного угля или дров. Если этот проем оборудовать дверцей с ручкой, здесь вполне можно будет хранить посуду.

На этом основная функциональная часть печи будет построена, а далее конструкцию можно по желанию дополнить различными полочками и прочими элементами, декорировать по своему усмотрению и т. д.

Построенная печь должна «отстояться» в течение нескольких дней для полного затвердения раствора. Если в ней развести огонь до полного высыхания раствора, ее стены могут растрескаться.

В дальнейшем при эксплуатации печи необходимо после каждого приготовления пищи чистить барбекю, чтобы не накапливались грязь и жир, иначе в дальнейшем придется чистить печь капитально.

Строительство печи для барбекю с мангалом из кирпича своими руками (с фото)

Строительство барбекю из кирпича не обязательно всегда связано с монолитным возведением всех конструкций. Можно построить печь для барбекю из кирпича своими руками в так называемом временном варианте. Это удобно, если нет места для постройки постоянного, стационарного строения. Такую печь при необходимости можно разобрать и сложить для хранения в специально предназначенном для этого месте, а потом снова собрать. Сделать это легко, поскольку строится такая печь без использования цементного или глиняного раствора. Это самая дешевая и быстро возводимая конструкция кирпичного барбекю. При этом она очень эффективна, ведь положенные без раствора кирпичи свободно пропускают кислород, который способствует лучшему и полному сгоранию древесного угля.

Форма такого барбекю может быть прямоугольной
Форма такого барбекю может быть круглой

Отдых на свежем воздухе в загородном доме или даче не обходится без приготовления блюд на открытом жару. Банальными шашлыками или запечёнными овощами никого не удивишь, а вот приготовить в таких условиях настоящий плов или другое сложное блюдо можно только на специальной жаровне. Таковой является печь-барбекю, конструкция которой предусматривает установку казана.

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю - это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы

Минусы

надёжность и долговечность конструкции; пожаробезопасность, так как в процессе готовки не используется открытое пламя; особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах; внешняя привлекательность, благодаря чему она станет украшением любого участка; возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями; индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту; возможность использовать разные техники приготовления пищи; разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.

необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории; невозможность перемещения; необходимость установки капитального фундамента; потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле; высокая стоимость.

Фотогалерея: готовые проекты печи-барбекю

Конструкция с использованием красного и шамотного кирпича выглядит очень солидно Печь-барбекю можно разместить и в углу Сложная конструкция требует помощи профессиональных строителей Светлая отделка имеет привлекательный вид Креативный подход к строительству поможет сделать оригинальное украшение для дачи Необычная форма печи-барбекю привлекает взгляд

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

При выборе участка для строительства нужно руководствоваться следующими правилами:

1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
4. Решение всех строительных моментов следует доверить специалистам.
5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Чтобы найти золотую середину, следует придерживаться правила - оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей готовящего.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчёт необходимого количества

Для строительства печей-барбекю используют различные материалы, к числу которых относится кирпич, металл, камень и глина.

Из последнего можно изготовить монолитную конструкцию.

Глина применялась ещё в древнем гончарном искусстве. Первые исторические упоминания о таких сооружениях встречались в III тысячелетии до нашей эры. В наше время такой вид печей используется крайне редко. Для её изготовления нужна жирная глина особой породы.

Печи-барбекю из камня встречаются чаще, но широкой популярностью не пользуются, так как для их строительства требуется бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, из-за чего каждый элемент приходится тщательно подбирать друг к другу.

Печные комплексы из металла широко используются в настоящее время, благодаря относительной дешевизне материала и простоте его обработки. В продажу поступает большое количество уже готовых конструкций. В домашних условиях такие сооружения изготавливают компактных размеров . Для этого используют стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов от пропана. Толщина стенок и размеры этих ёмкостей подходят для изготовления подобных конструкций.

Наиболее удобным, качественным и долговечным материалом для печи является кирпич. Он имеет стандартные размеры и форму.

Следует отметить, что для строительства печи-барбекю подойдёт не любой вид кирпичей . Например, силикатный использовать нельзя. Для жаровен, печей и других сооружений, работающих в условиях высокой температуры, применяют огнестойкий красный и шамотный материал. Топочную камеру обкладывают только вторым типом.

Помимо основного строительного материала, потребуется:

1. Бетонная смесь для закладки фундамента.
2. Доски или фанерные щиты для изготовления опалубки.
3. Арматурные прутья для сооружения металлического каркаса, укрепляющего бетонное основание.
4. Песок и гравий для фундамента.
5. Проволока, пластиковые хомуты или сварочный аппарат для закрепления всех соединений арматурной конструкции.
6. Гидроизоляционный материал для фундамента. Для этого обычно применяется толстый полиэтилен или рубероид.
7. Металлическая мойка, смеситель, сливные устройства, резиновый шланг.
8. Металлические уголки для установки столешницы с мойкой, крепежей для решётки барбекю и других элементов конструкции печи.

Все эти материалы требуют тщательных расчётов.

Кирпичи, глиняный раствор

Для постройки печи-барбекю потребуется 810–820 огнеупорных красных, а также 30–35 шамотных. Толщина швов между ними - 3–5 мм.

Бетон, песок, гравий

Так как печь-барбекю будет совмещать в себе несколько рабочих зон, то её конструкция займёт большую площадь земли. Чтобы этот комплекс был устойчив, необходимо изготовить капитальное основание. В качестве такового подойдёт плитный фундамент.

Чтобы рассчитать точное количество бетона необходимо узнать общий объём основания. Для этого нужно воспользоваться специальной геометрической формулой. Поскольку фундамент будет изготовлен в виде приплюснутого параллелепипеда размером 270х100х20 см, объём бетонной смеси необходимо рассчитать по формуле V=h³, где h - это длина стороны фигуры. На примере это будет выглядеть следующим образом: 2,7∙1,0∙0,2=0,54 м³.

С помощью этой же формулы рассчитывается объём песка и гравия. Для основания необходим слой каждого материала толщиной по 10 см. Из этого следует, что песка требуется: 2,7∙1,0∙0,1=0,27 м³. Это же значение для гравия.

Арматура

Чтобы под тяжестью печи фундамент не треснул, необходимо его укрепить. Для этого нужен металлический каркас. Для его изготовления используют арматурные прутья толщиной 12 мм. Металлическая конструкция представляет собой объёмный каркас в виде двух решёток, которые соединены между собой отрезками арматуры длиной по 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Расчёт этого материала удобней делать в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Чтобы это сделать, надо сначала рассчитать количество прутьев, располагаемых по длине каркаса, потом по ширине и между решёток.

Рассчитываются прутья по длине конструкции. Длина каждого из них 95 см. Нужно определить, сколько прутьев разместится по длине фундамента, если расстояние между каждым из них составит 10 см. Для этого необходимо 270:10=27 штук. Нужно прибавить ещё один стержень, так как с другого края каркаса он будет замыкать конструкцию . Чтобы узнать, сколько это в погонных метрах, нужно 27∙0,95=26,6 м.

Этот же принцип расчёта используется для вычисления количества арматуры по ширине основания. Для этого 100:10=10 штук, в погонных метрах это будет: 2,7∙10=27 м.

Необходимо сложить эти значения, чтобы получить общий параметр по одной решётке: 26,6+27=53,6 м.

Так как в конструкции предусмотрено две решётки, то 53,6∙2=107,2 погонных метров.

Теперь нужно рассчитать количество арматурных элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждого прутка), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Из предыдущих вычислений известно количество прутьев по ширине и по длине каркаса: 28+10=38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38∙2=76 штук. Внутри каркаса есть ещё два ряда по 10 штук, поэтому 76+20=96 штук. Нетрудно определить это значение в погонных метрах: 96∙0,15=14,4 погонных метров.

Гидроизоляция для фундамента

Чтобы рассчитать требуемое количество гидроизоляционного материала, нужно найти площадь основания. Площадь данной фигуры определяется по следующей формуле: S=a∙b, где a - ширина, b - длина прямоугольника. Подставим значения: 2,7∙1,0=2,7 м².

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.
2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
4. Сверху насыпать такой же слой гравия.
5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
6. Установить опалубку на дно котлована параллельно его стенкам.
7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.
8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.
10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.
11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название - кладка в полкирпича. Этим обеспечивается надёжная связка материала.
12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
13. Сформировать места для зольников и дверей.
14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.
15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
16. Установить смеситель и мойку. Присоединить шланги подачи воды.
17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

Видео: садовая печь-барбекю своими руками

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

1. Жар будет равномерным, если предварительно убрать старую золу.
2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Что может быть лучше, чем отдых на свежем воздухе со своей семьей и друзьями? Приготовление рыбы или мяса позволяет приятно провести время и вкусно поужинать. Именно для таких целей люди покупают разборные мангалы или грили.

Но сравнительно недавно некоторые владельцы частных домов или коттеджей стали строить кирпичные или каменные барбекюшницы, вокруг которых может собраться вся семья. Также, благодаря таким материалам, как природный камень или кирпич, тепло будет долго сохраняться и конструкцию можно будет использовать даже как камин.

Данная статья расскажет, как сделать барбекю своими руками, а также мы рассмотрим чертежи, фото и даже видео. Кроме того, для людей не имеющих возможности сделать каменную или кирпичную печь, отличным вариантом будет барбекю из подручных материалов. Но для начала рассмотрим как сделать кирпичное барбекю.

Кирпичное барбекю

Для того чтобы построить кирпичное барбекю необходимо приобрести некоторые материалы. Для строительства печи нужно приобрести огнеупорный и облицовочный кирпич. В качестве огнеупорного кирпича отлично подойдет шамотный. Благодаря тому, что в состав данного материала входит очень много глины, он с легкостью выдерживает большие температуры. Также, очень важно, чтобы кирпич не был слишком хрупким и не осыпался. Кроме кирпичей нужно купить глину, из которой будет делаться раствор.

Для того чтобы приготовить раствор нужно приобрести цемент, красную или огнеупорную глину и песок. Цемент и песок будут использоваться для облицовки печи барбекю, а глина - для кладки огнеупорного кирпича.

Приготовление раствора

Для постройки барбекю обязательно нужен качественно приготовленный раствор. Приготовить обычный цементный раствор нельзя, так как от высоких температур печь потрескается и использовать ее будет невозможно. Поэтому необходимо приготовить глиняную смесь.

Глиняный раствор делится на два типа - это тощий и жирный. Тощий раствор не подойдет, так как после обжига он потрескается или еще хуже высыпаться из швов. Но жирная смесь имеет пластичность, благодаря которой раствор будет равномерно распределяться по всей плоскости кирпича.

Процесс приготовления глиняного раствора для печи барбекю происходит следующим образом:

Для того чтобы понять качественный раствор или нет, нужно мастерком или лопатой зачерпнуть немного смеси. Раствор не должен прилипать к лопате или оставлять после себя слишком мокрые следы. Правильно приготовленный раствор должен медленно сползать с лопаты, а не расплываться.

Для качественного раствора нужно очистить песок от гравия или другого мусора. Данную работу можно осуществить при помощи сита.

Для того чтобы придать раствору большей прочности, нужно добавить в состав поваренную соль. На ведро раствора необходимо около 200 грамм соли.

Фундамент для кирпичного барбекю

Первое что необходимо сделать для постройки барбекю, это выбрать правильное место. Особое внимание следует уделить пожаробезопасности. Возле печки не должны расти деревья или кусты.

Также, не рекомендовано чтобы барбекю располагалось слишком близко к основным строениям, бане или хозблока. Специалисты советуют учитывать направление ветра, чтобы он не дул в сторону основных построек. Также при строительстве необходимо все продумать таким образом, чтобы искры не относило ветром к соседям. Проект барбекю вы можете увидеть в видео, которое расположено ниже.
