Домик без потолка с крышей. Крыша дома

Односкатная крыша в России не так часто используется при строительстве жилых домов. Это связано скорее с традициями и большим количеством типовых проектов домов с крышей, чем с реальными минусами односкатных крыш. Поэтому если среди ваших приоритетов не на последнем месте стоит узнаваемый облик дома и экономичность расхода дорогих пиломатериалов для системы, есть смысл рассмотреть вариант проекта с односкатной крышей.

Плюсы жилых домов с односкатной крышей

Подобные проекты имеют несколько традиционных плюсов, делающих их очень популярными в Финляндии, Норвегии и других странах с близким к российскому климатом.

  • экономичность в расходе пиломатериалов для возведения системы и материалов, такая крыша при прочих равных обойдется вам дешевле;
  • увеличивает экономию и то, что с высоты человеческого роста крыша дома будет практически не видна , поэтому можно обойтись надежными, но не слишком привлекательными с эстетической точки зрения материалами, рулонными или ;
  • монтаж системы проще , его можно провести своими силами;
  • более рациональное использование пространства , достаточно легко можно обойтись без малоиспользуемого чердачного помещения;
  • малая парусность – актуально для районов с большой ветровой нагрузкой;
  • снег будет сходить только в одну сторону (запрет сброса снега на проезжую часть – обязательное требование для некоторых районов);
  • проведение ремонта намного проще , по такой крыше легко передвигаться;
  • снег задерживается на крыше (при небольшом уклоне), обеспечивая дополнительную теплоизоляцию;
  • другой вариант – крыша с подогревом . В этом случае снег не будет задерживаться на крыше.

Скептическое отношение многих строителей к домам с односкатной крышей вызвано малораспространенностью подобных зданий в России. Это вопрос традиций строительства. Просчитать снеговую нагрузку и основные параметры односкатной крыши ничуть не сложнее, чем для двухскатной. Процесс строительства также не отличается повышенной сложностью.

Примеры проектов домов с односкатной крышей

Проекты домов с односкатной крышей достаточно разнообразны. Есть несколько основных вариантов:

  • дом без чердака , когда крыша одновременно является потолочным перекрытием;
  • дом с небольшим чердачным помещением , но с прямым потолком на последнем этаже.

В первом случае выше эстетический фактор, потолок на верхнем этаже будет непрямым, имея угол, равный углу ската. Во втором случае лучше теплоизоляция крыши, меньше требований к материалам и качеству укладки кровли, хотя обслуживать и осматривать такую крышу сложно, часто по этой причине заказчикам предлагают увеличить высоту чердака.

Небольшие здания с односкатной крышей имеют чаще всего прямоугольную форму, крыша представляет собой один скат, сформированный разницей в высоте двух противоположных стен. Это самый простой вариант дома с односкатной крышей. Вот один из примеров проекта здания. Гараж не предусмотрен, проект включает пять спален и достаточно стандартную планировку, чердака нет, поэтому потолок на втором этаже будет иметь наклон.

Соответственно необходимо продумать обстановку. Часто в стороне, имеющей наименьшую высоту потолка, располагают изголовья кроватей, но высота должна быть не меньше 1,5 м.

В качестве материала для стен используется газобетон, для перекрытий применяются железобетонные плиты, фундамент – монолитная железобетонная плита. Облицовка – кирпич или плитка, очень хорошо смотрятся вставки из материала другого цвета и фактуры, комбинация разных видов кирпича или кирпича и деревянной рейки или другое сочетание.

Также есть проекты зданий со сложными формами крыши, несколькими скатами. Это позволяет создать дом любой конфигурации, с учетом любого ландшафта, но усложняет проектирование и делает строительство более дорогим.

Это проект двухэтажного здания, жилая площадь (площадь жилых комнат) – 103 м2, общая – 232 м2. Угол наклона практически нулевой, поэтому крыша потребует постоянного очищения от снега, в изначальном варианте подходит для районов с небольшой снеговой нагрузкой. Тип крыши – с чердаком, угол наклона можно менять, но чем выше в таких проектах угол ската, тем хуже здание будет выглядеть. Плюс почти плоской крыши в возможности ее рационального использования практически без ограничений.

Предусмотрен гараж на два машиноместа, плюсом зданий со схожими планами также является наличие большого балкона на втором этаже, который можно использовать в летнее время.

Первый этаж: 1 – прихожая, 3,56 м2; 2 – холл – 20,6 м2; 3 – кухня – 17,46 м2; 4 – гостиная – 26,48 м2; 5 – столовая – 18 м2; 6 — кабинет – 9,59 м2; 7 — котельная – 6,11 м2; 8 – туалет – 2,08 м2; 9 – гараж – 39,45 м2.

Второй этаж: 10 – холл – 17,21 м2; 11 – спальня – 17,46 м2; 12 – спальня – 16 м2; спальня – 13,58 м2; гардероб/кладовка – 7,3 м2; ванная комната – 8,56 м2; ванная комната – 6,53 м2.

Цокольного этажа в этом проекте нет. Стены делаются из газобетона, фундамент – железобетонная плита. Снаружи стены обшиваются деревянной рейкой, декоративной плиткой или кирпичом. Покрытие крыши зависит от того, как Вы собираетесь ее использовать, самый простой и дешевый вариант – рулонные материалы.

Односкатная крыша часто становится отличным решением для небольших домов для дачи или в качестве домика для отдыха на природе. В этом случае большие окна в российских условиях неприменимы, дизайн должен быть проще, а само строительство – экономичнее.

Это план дома с односкатной крышей общей площадью 238,2 м2, жилая площадь 86,2 м2. Цокольного этажа и гаража не предусмотрено, фундамент – железобетонная плита, стены из ячеистого бетона. Покрытие стен – штукатурка и деревянная рейка.

К расчету и проектировке здания лучше привлечь специалиста, который, пользуясь профессиональными программами, рассчитает все параметры стропильной системы и каркаса. Особенно это актуально, если Вы меняете проект, взятый из Интернета, или беретесь за разработку своего.

Подводные камни в проектировании и строительстве дома с односкатной крышей

Их не больше, чем при строительстве дома с двухскатной крышей, но некоторые все же стоит отметить:

  • если вы планируете дом без чердака (большинство красивых фотографий скандинавских домов с односкатной крышей – этого вида), где потолочное перекрытие совмещено с крышей, то к качеству стройматериалов для кровельного пирога и монтажу кровельного покрытия придется подойти очень внимательно. А это означает использование более дорогих материалов и привлечение специалистов к монтажу крыши, чтобы обеспечить ее герметичность и хорошую теплоизоляцию. Этот фактор «съест» часть экономии;
  • если план дома включает небольшой чердак между крышей и потолочным перекрытием верхнего этажа, то обслуживать и осматривать крышу изнутри будет крайне неудобно из-за малой высоты чердачного помещения и ее уменьшению от верхнего края к нижнему. При увеличении высоты страдает эстетика, это вопрос компромисса. Чердак практически невозможно использовать эффективно (большую его часть);
  • фасадные работы должны быть проведены очень качественно и аккуратно. Это основная трудность при строительстве дома с односкатной крышей: при плохо сделанном фасаде дом будет смотреться как большой сарай – без преувеличений. Чем больше деталей, чем меньше требований к качеству фасадных работ. Чем меньше деталей, чем лаконичнее внешний вид здания, тем качественнее должны быть материалы и тем лучше они должны быть подобраны по цветовой гамме и текстуре;
  • повышенные требования к внешнему виду здания. Оно будет выглядеть необычно, поэтому дизайн должен быть продуман. Неплохая программа, позволяющая рисовать и проектировать небольшие здания – SketchUp (есть бесплатная версия). Единственный ее минус – английский язык, но есть уроки и группы поддержки на русском.

Дом с односкатной крышей с эстетической точки зрения нравится далеко не всем. Но если вы не относитесь к приверженцам традиционного и довольно скучного вида двухскатной крыши, то к проектам домов с односкатной крышей следует присмотреться. В Интернете можно найти множество бесплатных проектов, а на заказ для вас спроектируют дом любого дизайна. Никаких существенных и непреодолимых сложностей в проектировании и строительстве здания с односкатной крышей нет.

Несмотря на то что популярность жилой мансарды растёт, немало сторонников остаётся и у домов c полным вторым этажом и холодным чердаком. Такое решение позволяет уменьшить затраты на . Вообще, холодный чердак конструкционно проще , однако и здесь проектировщики и строители вовсе не застрахованы от ошибок, цена которых - уменьшение комфортабельности и срока службы здания.

Чаще всего приходится сталкиваться с неправильным утеплением чердачного перекрытия. Проблема в том, что заказчики стремятся до предела сократить затраты на материалы, а строители выполняют работы на чердаке крайне небрежно, уверенные, что хозяин не будет внимательно осматривать это нежилое помещение. Итак, перейдём к обзору возможных недочётов.

Складная лестница-невидимка поставляется в комплекте с утеплённым герметичным люком. Фото: Fakro

Ошибки при обустройстве чердака

1. Утеплитель уложен непосредственно на подшивной потолок

Водяные пары неизбежно будут просачиваться в толщу утеплителя, что негативно отразится на его свойствах. Кроме того, в потолке неизбежны щели, через которые частицы утеплителя и/или выделяемые им химические вещества будут проникать в комнаты. Перед монтажом утеплителя дощатые потолки или черновые накаты по балкам обязательно застилают сплошным ковром тонкослойной рулонной пароизоляции с перехлёстом полос не менее 10 см.

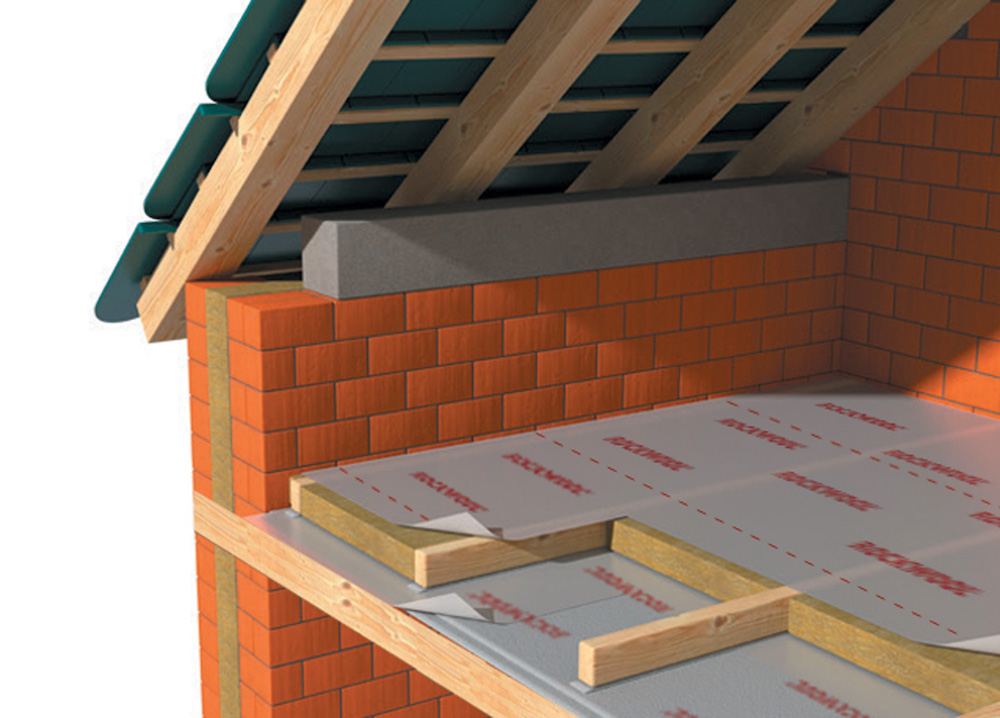

Общая схема утепления чердачного перекрытия. Фото: Rockwool

2. Слой утеплителя слишком тонок

К чердачному перекрытию предъявляют такие же требования по теплоизоляции, как к мансардной . Соответственно толщина минераловатных плит или напыления из целлюлозной ваты или полиуретановой пены должна быть не менее 200 мм (если ориентироваться на североевропейские нормы, то 300 мм), плит пенополистирола низкой плотности - как минимум 150 мм. Кстати, при утеплении пенополистиролом стыки листов и их примыкания к деревянным балкам нужно герметизировать .

3. Утеплитель не защищён от выветривания

Данный пункт касается волокнистых материалов, структура которых со временем разрушается потоками воздуха. Минеральную или целлюлозную вату необходимо затянуть сверху рулонной паропроницаемой гидроизоляцией.

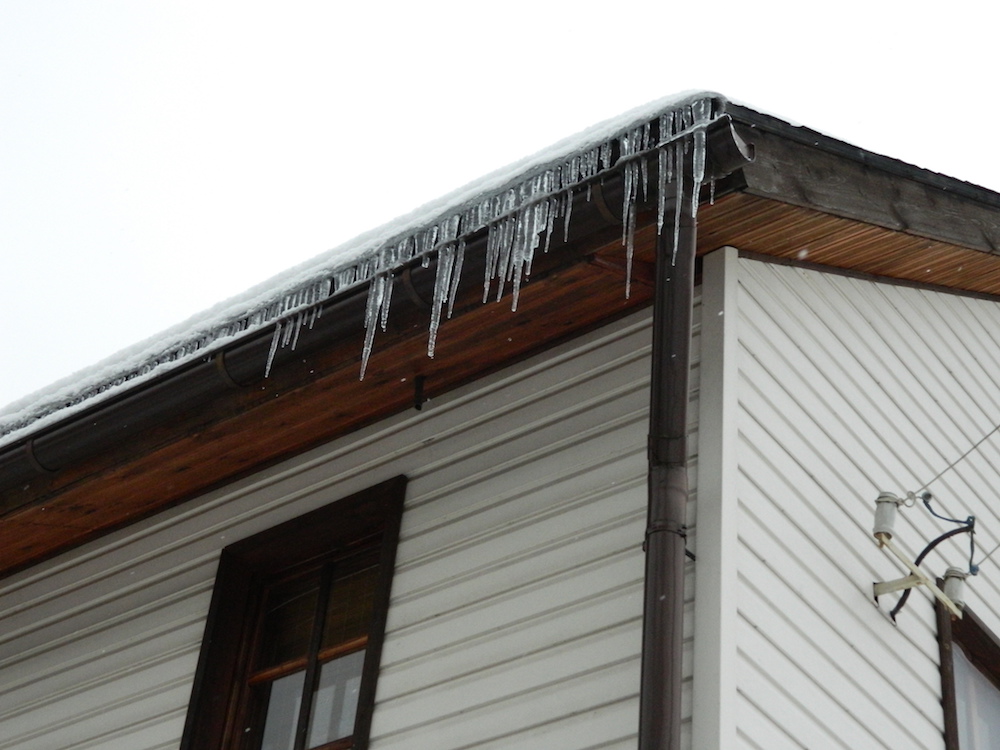

Сосульки на карнизах - верный признак недостаточного утепления чердачного перекрытия. Фото: Владимир Григорьев

4. Не обеспечена вентиляция чердачного пространства

Водяные пары так или иначе проникают на чердак, и в холодную погоду конденсируются на обрешётке, вызывая её гниение. А в летний зной воздух под крышей очень сильно нагревается и сквозь мельчайшие щели и неплотности в перекрытии «перетекает» в комнаты второго этажа, где тоже становится жарко. Чтобы избежать этих неприятностей, нужно организовать интенсивное проветривание чердака. Сегодня большинство специалистов считает, что, чердачную крышу, как и мансардную, следует оборудовать перфорированными карнизными софитами и вентиляционным коньком.

Фронтонных слуховых окон часто бывает недостаточно для вентиляции чердака. Фото: MidAmerica

5. Передвижение возможно только по балкам и положенным кое-где доскам

Чердачное пространство можно использовать для прокладки коммуникаций, установки инженерного оборудования (то и другое иногда нуждается в ревизии) и . Но для этого нужно сделать передвижение по чердаку удобным и безопасным, а значит, не обойтись без пола, для которого подойдут обрезные и необрезные доски толщиной от 35 мм или прочные листовые материалы (фанера, ОСП и др.).

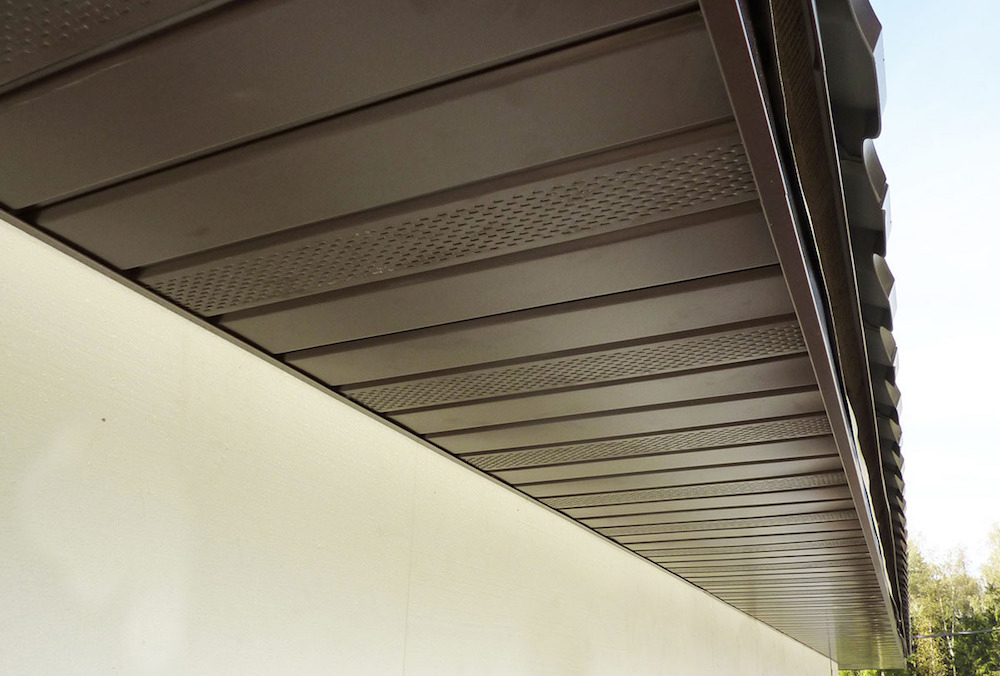

Перфорированные софиты обеспечивают интенсивный и равномерный приток воздуха. Фото: FineBer

6. Не предусмотрены комфортный подъём не чердак и освещение

Даже если вы не используете чердак как кладовую, туда всё же иногда приходится подниматься - для ревизии конструкций крыши, дымовых или вентиляционных труб. Причем необходимость попасть на чердак может возникнуть срочно (предположим, вы почувовали запах гари и перегретого металла возле дымохода). Отправившись в сарай на поиски стремянки, вы потеряете драгоценные минуты. Поэтому имеет смысл обзавестись стационарной лестницей или специальной складной «невидимкой». И конечно, нельзя забывать об освещении - в идеале оно должно включаться автоматически (схемы с датчиком движения или герконом на люке).

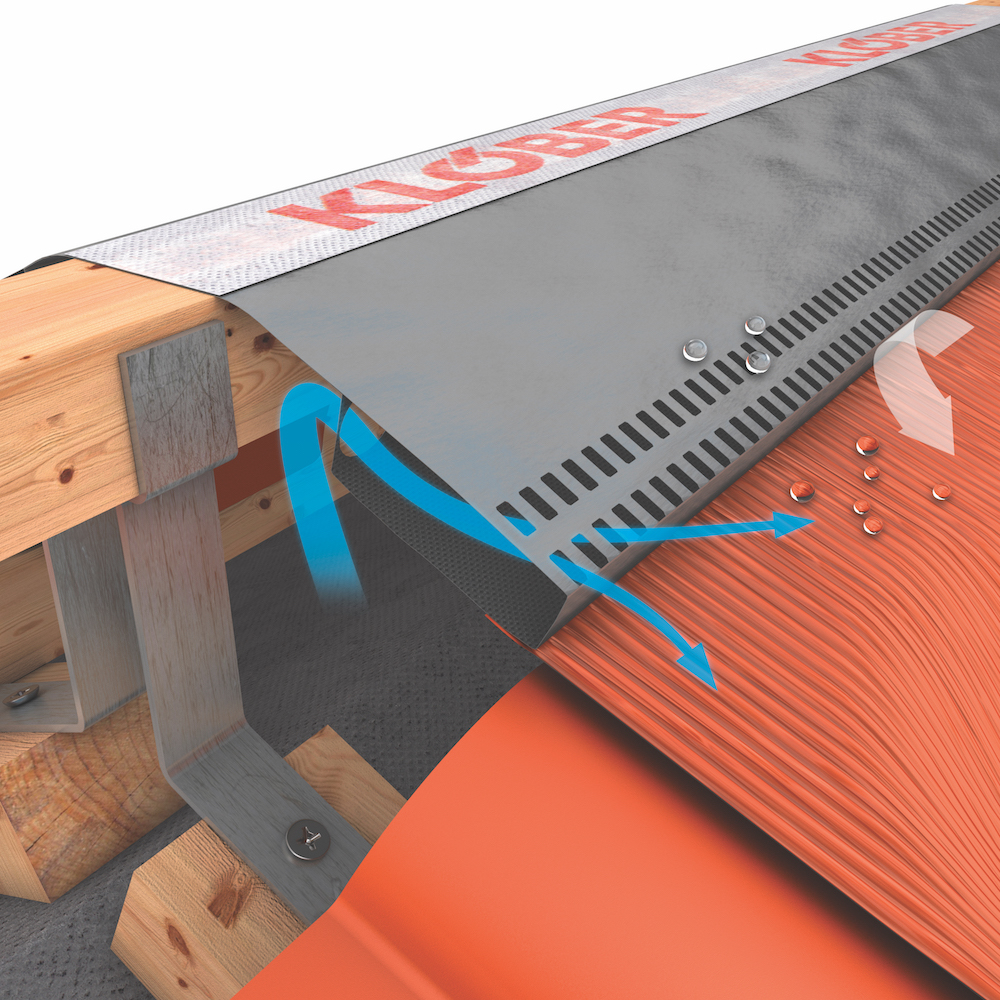

Вентиляционный конёк, изначально разработанный для мансардной крыши, сегодня часто применяют и в домах с холодным чердаком. Фото: Klöber

Если Ваш сон связан с таким символом как чердак, не стоит трактовать этот символ как нечто пыльное и заброшенное. В старину считалось, что если на страстной неделе зайти с церковной свечей на чердак, то можно увидеть «хозяина», т. е. домового. Чердак скрывает в себе много тайн и загадок. Он считается одним из символов прошлого.

В сегодняшней жизни слово чердак обрело новые реалии. В некоторых случаях оно ассоциируется с пустой головой. Про глупого и бестолкового человека в народе говорят: «У него чердак без верху: одного стропильца нет».

Итак, если во сне Вы увидели себя на старом, заброшенном чердаке – значит, наяву Ваши дела складываются не так гладко, как хотелось бы и поэтому Вы с грустью вспоминаете прошедшие времена.

Если во сне Вы увидели себя на пустом и разрушенном чердаке, то это означает, что Ваша собственная глупость послужит причиной разрушения благополучия и успеха.

Увидеть на чердаке нечто, Вас напугавшее, – знак того, что рядом с Вами есть враг, который сделает все возможное, чтобы помешать осуществлению Ваших планов.

Чистить во сне чердак – к переменам.

Относить на чердак старые, ненужные вещи – это означает, что в реальности Вы учитываете опыт своих прошлых ошибок и полны сил начать все заново.

Если во сне сушите на чердаке какие-то травы и коренья – наяву Вы полагаетесь только на свою судьбу и ничего не предпринимаете, т. е. бездействуете.

Сон, в котором Вы пытаетесь подняться на чердак и не можете найти лестницу, – символизирует Вашу склонность к простым и легким решениям.

Упасть с чердака – наяву Вы услышите нечто интересное и неожиданное.

Увидеть во сне пожар на чердаке – знак излишней поспешности, которая помешает в делах и может привести к полному разорению.

Отстраивать чердак – принимать участие в решение чужих проблем.

Толкование снов из

На потолок и крышу приходится, в зависимости от местных условий и конструкции дома, 15-40% его теплопотерь. Строители за утепление потолков, перекрытий и крыш засчитывают наценку, т.к. работа трудоемкая и часто ее приходится делать на весу. Однако утепление потолка своими руками вполне возможно выполнить, не имея строительной квалификации: технология не сложна и в большинстве случаев не требует специального оборудования. В помощь тем, кто решил утеплиться сверху самостоятельно, и предназначена эта статья.

Общая схема утепления потолка современными материалами с виду не особо сложна, слева на рис: пароизоляция (паробарьер) не допускает изнутри к утеплителю пары влаги, способные его испортить. Гидроизолирующая мембрана не пускает к нему жидкую влагу, в т.ч. и конденсат на чердаке, но выпускает наружу пары воды, которая все-таки проникает к утеплителю. В ничтожных количествах, но, накапливаясь, она способна свести утепление на нет и попортить конструкцию здания.

Однако за внешней простотой стоит долгая эволюция техники утепления и немало тонких нюансов, без знания которых труды могут оказаться напрасными. Поэтому далее будут рассмотрены:

  • Физика и особенности технологии утепления сверху.
  • Свойства современных утеплительных материалов и дополнительных покрытий к ним: пленок подкровельных, гидро- и пароизолирующих; как правильно выбрать материалы для утепления.
  • Возможности использования традиционных дешевых изоляторов и утеплителей: глины, керамзита, опилок и т.п.
  • Схемы и методы утепления потолка: со стороны чердака, изнутри из комнат; также изнутри со стороны крыши – для домов без чердака (напр. дачных и временных) либо с мансардой.
  • Как утеплить потолок в доме с холодной крышей и бетонными перекрытиями.
  • Способы утепления потолка в подсобных помещениях; в первую очередь в гараже и бане.

Холодная и теплая крыши

Холодной называется крыша без т. наз. кровельного пирога: многослойной утепляющей строительной конструкции между контробрешеткой под настил кровли и внутренней обшивкой по стропилам. Устройство кровельного пирога относится уже к другой теме – утеплению крыши, однако далее нам придется с ним познакомиться. Во-первых, для бесчердачных построек и мансард. Во-вторых, в частном доме утепление потолка со стороны чердака и крыши неразрывно связаны технологически и конструктивно, что видно справа на верхнем рис. Утепление потолка с чердака наряду с крышей изнутри дает следующие преимущества:

  1. 2 слоя утеплителя по 100 мм, разделенные обширным тепловым буфером в виде чердачного помещения, равноценны 1-му слою того же материала в 270-280 мм;
  2. Из п. 1 следует экономия расходов на утеплитель до 40%, а общая, с учетом большего расхода пленки, на 10-15%, что позволяет применить более эффективные утепляющие материалы;
  3. Утепляя потолок снаружи и крышу изнутри заодно, можно обойтись межбалочным утеплением (см. далее), которое проще технологически и доступнее неподготовленному любителю;
  4. «Двухступенчатое» утепление верха здания позволит в дальнейшем, при необходимости, дополнительно утеплять комнаты изнутри по отдельности без риска отсыревания помещения.

О минвате

Утепление минватой в РФ бьет все рекорды популярности: материал недорог, работать с ним несложно. Объясняется это прежде всего большими запасами легко доступного сырья и технологией производства, отработанной многими десятилетиями. Об утилизации доменного шлака в СССР пришлось позаботиться еще во время промышленного скачка первых пятилеток, а для прорыва в космос была разработана термозащита возвращаемых капсул на основе волокон из переплавленных термостойких горных пород. Так что «современные» методы производства шлаковаты и каменной (особенно – базальтовой) ваты на самом деле не так уж новы.

Профессионалам минеральная вата особенно нравится: дорогостоящего специального оборудования к ней не нужно, но в продаже есть широкий ассортимент спецкрепежа и фурнитуры для нее. В итоге потолок площадью до 20-25 кв. м возможно утеплить менее чем за 1 рабочую смену, а то и за 2-3 часа, это уж кто как умеет. Как это выглядит технологически, можно судить по видео ниже.

Видео: пример утепления потолка минеральной ватой

По прочтении дальнейшего у вас может возникнуть вопрос: а где там мембрана между утеплителем и потолком? Вполне возможно, что в данном случае она и не нужна, если чердак с крышей уже утеплены; зачем же хозяевам выкладывать лишнее. Более следует обратить внимание на следующие меры предосторожности при работе с минеральной ватой:

  • Штатная электропроводка свернута в бухту и висит на стене.
  • Судя по тому, что для рабочего освещения используется лампочка на времянке, комната полностью обесточена, а ее проводка отключена в ближайшей распределительной коробке или на вводном щитке – это совершенно правильно и абсолютно необходимо.
  • Мастер одевает полный комплект средств индивидуальной защиты (СИЗ): специальный комбинезон, перчатки, очки, респиратор. Для мастера-любителя это важный момент, т.к. довольно дорогие СИЗ придется использовать однократно.

Здесь уже видно, что минвата не лишена недостатков: она аллерген и канцероген группы 3 , т.е. пригодна для жилых помещений, но работать с нею нужно обязательно с использованием СИЗ. Кроме того, о чем благоразумно умалчивают все без исключения производители и продавцы, под действием даже ничтожных количеств паров влаги и собственным весом минвата дает необратимую усадку, вследствие чего за 3 года ее теплопроводность падает на 50%: воздушные промежутки в утеплителе являются такими же тепловыми мостиками, как и металлические перемычки, только на основе микроконвекции. Зазоры между плитами в 5% площади утепленной поверхности увеличивают теплопотери на 30-35%

Отсюда следует еще одно неприятное обстоятельство: простота работы с минватой – кажущаяся. При обрезке плит/рулонов в размер нужно дать напуск (обычно 20-40 мм) такой, чтобы плиты легли в проемы втугую не выпирая, как справа на рис., но и чтобы в дальнейшем от усадки не пошли щели. Возможно это только на основе опыта, т.к. свойства материала существенно меняются от партии к партии.

Наконец, теплопроводность совершенно новой минваты существенно зависит от ее влажности – в сторону ухудшения. Повышение влажности воздуха в утепленном минватой помещении с 60% до 85% приводит к увеличению теплопотерь на 10-12% Поэтому в дальнейшем изложении мы, ориентируясь все-таки на минвату как наиболее популярный утеплитель, будем давать, где возможно, рекомендации по замене ее чем-нибудь получше.

Примечание: присмотритесь также к монтажному кондуктору (обведено зеленым слева на рис.). Если вместо лески использовать пропиленовый бельевой шнур, то кондуктор можно оставить постоянным. Тогда не понадобится спецкрепеж и, при монтаже на потолок и поверхности с отрицательным уклоном, будет исключено провисание середины и углов плит.

Физика и техника утепления

Как известно, критический фактор для утепления – точка росы , температура при которой данное абсолютное, в г/куб. м воздуха, содержание паров воды в нем соответствует 100% относительной влажности и выпадает конденсат. Попадание точки росы в жилые помещения недопустимо: чрезмерно влажный воздух губительно действует на здоровье, а для астматиков и сердечников может оказаться роковым обстоятельством.

Для строительных конструкций точка росы ничуть не полезнее: от периодического насыщения влагой бетон и кирпич крошатся, древесина плесневеет и гниет, т.к. ресурс ее антисептической пропитки небезграничен. Поскольку выгнать точку росы навсегда наружу невозможно, остается дать ей «гулять» по утеплителю, обеспечив его изоляцию от паров влаги и проветривание. Легче всего такая схема утепления реализуема при монтаже утеплителя снаружи, поз. 1а на рис.

Способы “борьбы” с точкой росы при утеплении

Иногда утеплиться снаружи технически невозможно. Или требуется дополнительное утепление к уже существующему. Аналог – в старину в особо сильные морозы надевали 2 шубы: нагольную мехом внутрь, а поверх нее – мехом наружу. В этом случае, т.е. при утеплении изнутри, его схему разрабатывают такой, чтобы конденсат в утеплителе мигрировал к холодной поверхности, а там стекал в сборник и удалялся или испарялся наружу, поз. 1б. Самый утепляющий материал в этом случае нужен не теряющий изолирующих свойств при увлажнении. Такие существуют, см. далее.

Особенности утепления потолка

Особенности утепления потолка во-первых, в том, что организовать сток конденсата невозможно. Даже если потолок наклонный, воде что, по стенам течь? Дренируемые стены в строительстве известны, но сложность и стоимость их такая, что здесь остается только упомянуть. Во-вторых, теплая (источающая пары воды) и холодная стороны потолка в малоэтажном доме могут меняться местами и в холодное время года, вследствие солнечного нагрева. Поэтому технология утепления потолка ориентирована в первую очередь на то, чтобы конденсата в утеплителе не было. А если уж образовался, то нужно дать ему возможность как можно быстрее испариться наружу, т.е. в холодную сторону.

Холодное перекрытие

На перекрытии из хорошо проводящего тепло материала, напр. бетонном, при утеплении снаружи рыхлым материалом для этого предусматривают 3 воздушных зазора a, b и c, поз. 2а. Зазор a, между пароизоляцией (паробарьером) и слоем утеплителя – страховочный, на случай обильного выпадения конденсата, что на холодной поверхности возможно. Промежуток a обязательно вентилируемый, технически его выполнить трудно, поэтому потолки на бетонных перекрытиях желательно утеплять изнутри массивным, т.е. непроницаемым для влаги, утеплителем. Один из практически важных случаев такого рода рассмотрен далее. Зазор b – аккумулирующий, в нем создается парциальное давление водяных паров, обеспечивающее их диффузию через полупроницаемую мембрану, пропускающую газы, но задерживающую жидкую влагу. Зазор c – основной рабочий, он также вентилируемый, но, поскольку расположен ближе к наружной стороне, обеспечить его «продуваемость» проще, напр., в виде щели по периметру.

Примечание: если есть техническая возможность и умение сделать зазор также b вентилируемым, это пойдет утеплению только на пользу.

Теплое перекрытие

«Теплое», т.е. плохо проводящее тепло перекрытие, создает на пути тепла изнутри наружу довольно высокий барьер, сдвигающий точку росы вверх, в слой утеплителя, если смотреть по поз. 2б. Это дает возможность обойтись без промежутка a, что в свою очередь упрощает утепление деревянного потолка снаружи. Вдруг конденсат на границе паробарьера и основы все же выпадет, то в небольшом количестве, тут же впитается в дерево, а затем, не доводя влажность в помещении до критической отметки, потихоньку испарится. Жильцы этого скорее всего и не заметят – древесина держит свои механические и теплотехнические параметры в широком диапазоне влажности.

Поэтому утеплять деревянный потолок предпочтительно с чердака, поз. 3: основу застилают недорогим пленочным паробарьером (см. далее), на мембрану пойдет также обычная гидроизолирующая пленка без металлизации. Нужно только обязательно устроить воздушный зазор между утеплителем и мембраной; о его роли сказано выше.

На весу

Требования к паробарьеру ужесточаются, если возможно поступление паров воды из свободного пространства, т.к. в этом случае интенсивность их «атаки» ничем не ограничена. Тогда паробарьер необходим из фольгированной пленки, поз. 4, т.к. никакой пластик не является абсолютной преградой для водяных паров. Зазор a между паробарьером и утеплителем также необходим, но теперь его обеспечить конструктивно легче. Прижимать же паробарьер к утеплителю, как на поз. 5, нежелательно во всех отношениях, даже если пароизоляция с подложкой см. далее: и работа лишняя, и утепление хуже.

Материалы для утепления

Современными успехами техника утепления зданий во многом обязана достижениям в области разделительных пленок (мембран). «Старые добрые» рубероид и пергамин с собратьями еще находят применение, но, работая для себя, меньше всего следует экономить на пленках. И ввиду качества с долговечностью, и ввиду того, что, потратившись немного «сверху» на изолирующие мембраны, можно больше сэкономить на утеплителе. Поэтому с мембран и начнем.

Барьеры и мембраны

Как ясно из предыдущего, применяемые в утеплении зданий разделительные покрытия делятся на пароизолирующие, или паробарьеры, отсекающие жидкости с их испарениями, и гидроизоляцию (мембраны), задерживающую только жидкую фазу. Паробарьеры, в свою очередь, делятся на пленочные, фольгированные и фольгированные с капиллярной подложкой (т. наз. фольгоизолы), а мембраны – на однослойные пленочные, пленочные микроперфорированные с двусторонним паропропусканием, и т. наз. супердиффузионные мембраны, пропускающие пары только в одну сторону.

Паробарьеры

Пленочные паробарьеры эффективны только полипропиленовые толщиной от 60 мкм. Полиэтилен любой толщины в силу самой своей наноструктуры паропроницаем, что бы обратного кто ни утверждал. ПВХ под действием перепадов температуры и влажности довольно скоро становится хрупким и трескается.

Основой фольгированного паробарьера может быть и полиэтилен, т.к. газы не пропускает слой фольги на нем. На качественном материале данного класса ребро фольги прощупывается на краю ленты, а за уголок ее можно подцепить острым ножом, т.е. фольга достаточно толстая. У фольгоизолов с подложкой есть еще слой волокнистого материала (чаще всего синтепона) на обратной, т.е. обращаемой к утеплителю стороне. Буде выпадет конденсат, он по капиллярам подложки быстро уходит на края покрытия, поэтому фольгоизолы с подложкой нужно монтировать с отворотами, как гидроизоляцию пола, выходящими в вентиляционный зазор по периметру.

Примечание: в структурах утепления на фольгоизолах с подложкой «страховой» зазор «a» (см. выше) не обязателен.

Мембраны

Простые пленочные мембраны – это обычная гидроизоляция, в т.ч. и полиэтиленовая. Для утепления потолков они пригодны только в отапливаемых помещениях, т.к. помимо паров пропускают в заметном количестве и жидкости. При утеплении с чердака желательно использовать микроперфорированные пленки. Чаще всего они выпускаются 3-слойными с армированием, слева на рис; используются также как покрытия теплиц и парников. Для утепления потолка в них хорошо то, что армирующая сетка не дает пленке сильно провисать и обеспечивает стабильную высоту промежутка b.

Супердиффузионные мембраны в продажу идут как подкровельные пленки, в центре на рис. Их наружная сторона гладкая, металлизированная, рассчитана на стойкость к атмосферным осадкам. Пары проходят сквозь нее наружу; наружная сторона или замаркирована, или она снаружи и в рулоне. Ветровую прочность подровельных пленок обеспечивает сквозное армирование: у качественных мембран оно легко прощупывается с изнанки, и пленка выглядит как бы простеганной, справа на рис.

Утеплители

Материалы для собственно утепления делятся на:

  • Монолитные, или массивные – плотные, влагонепроницаемые. Точка росы может бродить в них как угодно без ущерба для качества утепления.
  • Рыхлые, волокнистые и пористые – выпускаются в виде плит (матов) или рулонами. Наиболее дешевы и технологичны сравнительно с качеством утепления. Гигроскопичны, от увлажнения свойства материала ухудшаются, часто необратимо, поэтому нужны меры защиты утепления от влаги и его вентиляция.
  • Насыпные/напыляемые – утепляющий слой формируется на месте; для качественного утепления требуется специальное оборудование.

Монолитные

Из монолитных утеплителей для самостоятельной работы пригоден вспененный полистирол. Чердак и потолок под холодной крышей необходимо утеплять экструдированным пенополистиролом – ЭППС. Для утепления ЭППС выпускается шпунтованными плитами, что исключает образование воздушных термомостов; поэтому схемы утепления пенопластом очень просты и недороги вследствие небольших расходов на мембраны, см. напр. на рис. ЭППС не дает усадки, не гигроскопичен. Он прочен, способен работать в составе несущих конструкций, его изолирующие качества высочайшие, а долговечность на открытом воздухе, по последним данным, до 100 лет и более.

Обычный гранулированный пенопласт от сильных колебаний внешних условий может всего за зиму начать крошиться, но дешев, легко обрабатывается и монтируется на любую поверхность клеем для плитки на водной основе или ПВА. Его слой в 30 мм эквивалентен минвате в 100 мм, поэтому пенопластом целесообразно утеплять изнутри отапливаемые помещения с низкими потолками.

Плиты пенопласта и ЭППС не гнутся, поэтому монтировать их можно только на открытые поверхности; чтобы утеплить ЭППС крышу, придется разбирать кровлю. Однако более серьезный недостаток – его горючесть и выделение при загорании огромного количества высокотоксичных газов. Если возгорание в утепленном пенополистиролом изнутри помещении произошло ночью, когда все спят, то жильцы фактически обречены: эвакуировать людей при таких обстоятельствах удается только в отдельных случаях. Поэтому использовать пенополистирол для внутреннего утепления можно только в ограниченных количествах и тогда, когда по-иному никак нельзя; один из таких вариантов см. далее.

Волокнистые/пористые

Главное достоинство рыхлых утеплителей – высокая производительность труда с ними без использования спецоборудования, поэтому к ним так привержены профи-индивидуалы, для которых время – деньги. Для самостоятельной работы из «рухляков» пригодны минвата и листовой/плитный пенополиуретан (неопрен). Минвата подробно разобрана ранее, а неопрен для утепления больших площадей чересчур дорог, хотя не боится влаги и по стойкости сравним с ЭППС.

Напыляемые и насыпные

По совокупности эксплуатационных качеств ЭППС почти не уступают напыляемые утеплители пеноизолы. В застывшем виде они похожи на пенопласт, но изготавливаются на формальдегидно-карбамидной основе, поэтому плохо горят и выделяют мало не очень ядовитого дыма. Массу, образующую пеноизол, можно подавать в труднодоступные полости, а из разделителей достаточно крафт-бумаги или пергамина, лишь бы пенящаяся масса не выперла наружу сквозь щели. Однако пеноизолы и сами недешевы, и распыляются с помощью дорогих установок. Для работы с пеноизольной станцией необходимо серьезное профессиональное обучение, поэтому в аренду оборудование для напыления пеноизола не сдается.

Самостоятельно можно работать с целлюлозным утеплителем, или эковатой: пользование выдувной установкой для нее не требует профобучения, поэтому они есть в широкой продаже и в аренде, от возимых автотранспортом до небольших вроде рюкзака или чемодана. Эковата как утеплитель сравнительно мало известна в РФ, но по сравнению с минватой она просто чудо:

  • По теплопроводности 0,037-0,042 Вт/(м*K) примерно равна минвате; толщина эковаты в 100 мм равнозначна стене в 3 красных полнотелых кирпича. Это дает возможность обойтись межбалочным утеплением, см. далее.
  • До влажности в 20% теплоизолирующие свойства эковаты не падают; по высыхании после предельного увлажнения полностью восстанавливаются.
  • Сорбционное влагопоглощение за 72 часа в атмосфере со 100% влажностью – 16%.
  • Не дает усадки, не пучится.
  • Химически нейтральна, не вызывает коррозии.
  • Благодаря наличию в составе 12% антисептика (борной кислоты) и 7% антипирена (буры) слабо горюча и в предельно горячем пламени почти не выделяет дыма, см. слева на рис. ниже.

  • Непривлекательна для грызунов: стекловату едят, а эковату не трогают. Спустя 5 лет по нанесении в доме, где мыши кишат, их ходов в эковате не обнаруживается.
  • Нанесение возможно сухое ручным способом на открытые горизонтальные поверхности, с увлажнением выдувной установкой в труднодоступные полости (в центре и справа на рис.), с увлажнением и добавкой 5-15% клея на поверхности вертикальные и с отрицательным уклоном, как ручное, так и напылением.
  • Высокая производительность труда при нанесении напылением увлажненной (на что следовало бы обратить внимание и профи): пол, стены, потолок и крыша (!) дома с мансардой площадью в плане 120 кв. м «задуваются» за 1 рабочую смену.

Примечание, для справки: эковата поступает в продажу под названиями Cellulose Insulation, EKOFIBER AB, EKOREMA, EKOVILLA, EXCEL, ISODAN, SELLUVILLA, TERMEX. Мировой лидер производства и применения – Финляндия.

Серьезнейшее достоинство эковаты – она гипоаллергенна и гипоканцерогенна , т.е. не обнаруживает тех и других свойств. Сырье для производства эковаты – макулатура, а у кого где и когда что-то воспалилось или зачесалось от старых газет? Разве что в мозгах от содержания статей. Но для приготовления эковаты бумажный носитель вместе с контентом перемалывают в однородную серую массу.

Недостатков у эковаты три :

  1. Во-первых, стоимость единицы ее массы примерно на 30% выше, чем у минваты. Однако, если учесть разницу в стоимости СИЗ для минваты и аренды ручной «выдувалки», то дороговизны остается ок. 15%. Отбросим еще расходы на мембраны (для эковаты достаточно крафт-бумаги с теплой стороны) – стоимости утепления почти уравниваются. А если утеплять потолок с чердака вручную, то эковата обойдется и дешевле.
  2. Во-вторых, эковату перед применением нужно готовить. Исходная масса продается сжатой в 2,5-3,5 раза, ее нужно в какой-то емкости распушить, добавить, если нужно, воды и клея. Это уже плохо для профи; время – деньги, а выдувные установки, готовящие массу самостоятельно, очень дороги. Но для любителя и разовой работы этот недостаток не особо существен.
  3. В-третьих, увлажненную эковату необходимо наносить любым способом при температуре выше 23 градусов и влажности воздуха до 65-70%, чтобы могла просохнуть. Это уже серьезно сдерживает ее применение: пока гром не грянет, мужик не перекрестится. Летом об утеплении кто думает? А пошел озноб и счета за отопление – наносить можно только всухую, далеко не везде и не всегда.

Примечание: если у вас останется от работы немного эковаты, имейте в виду – это отличный материал для поделок из папье-маше.

Керамзит и пенокрошка

Традиционный керамзит (слева на рис.), достоинства и недостатки которого известны, также может быть заменен материалом несколько более дорогим, но лучшим – крошкой пеностекла или попросту пенокрошкой, справа там же. Пенокрошка легче керамзита, поэтому может насыпаться на слабую основу: непрочные настилы, в карманы из гипсокартона (см. далее) и т.п. Ее теплоизолирующие свойства выше, аллергенные и канцерогенные не обнаружены. Пример двухступенчатого утепления потолка керамзитом и минватой приведен на рис. ниже. Пленочная мембрана (двусторонне проницаемая, не подкровельная) обеспечивает парообмен между ступенями утепления, необходимый, чтобы избежать выпадения конденсата в минвате. Если керамзит заменить пенокрошкой, а минвату эковатой, то вместо мембраны достаточно будет полиэтилена толщиной 120 мкм. В таком случае и монтажный кондуктор не нужен, а утепление изнутри можно пустить во всю высоту потолочных балок.

Опилки и стружка

Отходы обработки древесины также традиционные утеплители. Как утеплить чердак стружкой, см. ролик ниже. Утепление потолка опилками привлекательнее, первое, их плохой горючестью. Второе – на ближайшей пилораме «опилу» вам могут предложить бесплатно в любом количестве, да еще и доставить за свой счет.

Видео: утепление опилками потолка и пола на чердаке


Однако доступность опилок – оборотная сторона медали, у них есть очень большой недостаток: они могут «взопреть», забродить. При этом выделяются пары CH3OH. Да, да того самого древесного (метилового) спирта, от которого незадачливые пьянчуги, в глотки которых со сладострастным бульканьем уходит, казалось бы, все, что не вода, слепнут и умирают. Поэтому распиловщики и рады избавиться от «опилы»: по современным санитарным требованиям опилки из-под пилорамы должны удаляться непрерывно и немедленно отправляться на утилизацию.

Между тем избавиться от обоих недостатков деревоотходов не так уж сложно и дорого. Примерно тем же способом, каким делают безопасной эковату. Правильное утепление отходами деревообработки производится следующим образом:

  • Работу ведут летом в самую жару и сушь;
  • Заранее в 2-х отдельных емкостях (обязательно отдельных) готовят крепкие растворы борной и буры;
  • Утеплитель насыпают слоями по 3-5 см;
  • Каждый слой обильно обрызгивают тем и другим растворами поочередно с помощью штукатурной кисти-макловицы или самодельного кропила;
  • Последующий слой насыпают и обрызгивают после полного высыхания предыдущего.

Что до опилок, надежную гарантию от их брожения даже на сыроватом чердаке дает еще засыпка по основе из горбыля и глины, см. ниже. Описывать, почему, здесь, к сожалению, нет возможности; дело в уникальных свойствах глины и наружных слоев хвойной древесины. Утепление такого вида известно в домах более чем 100-летней давности. Но, еще раз к сожалению – найти в природе жирную глину трудно, это ценное минеральное сырье, а в продаже – не из дешевых.

Как утеплять потолок?

С чердака

Основные способы утепления потолка снаружи, т.е. с чердака, показаны на рис. Предпочтительнее, конечно, обойтись межбалочным утеплением. В таком случае обратите внимание, что при достаточно массивном накате потолка нужно делать отвороты паробарьера на потолочные балки или целиком обводить их парозащитой. Паробарьер тогда может быть пленочным. Если же потолок подшивной тонкий, то скачки его теплового сопротивления в местах расположения балок могут оказаться вредными. Тогда фольгированный паробарьер крепят изнутри между балками и потолочной обшивкой.

При полном утеплении, т.е. до расчетной мощности утеплителя, более трудоемкой, но и более эффективной будет схема справа в соотв. секции рис: межбалочный слой укладывают рулонный или плитный, а надбалочный – из квадратных матов вразбежку, т.е. со смещением швов.

Примечание: обратите также внимание на секцию рис. справа внизу. Это то самое утепление по горбылю с глиной, пригодное для всех видов утеплителей без применения синтетических мембран.

Изнутри

Без чердака

В частном хозяйстве, кроме описанного выше дополнительного утепления, изнутри чаще всего приходится утеплять бесчердачные строения «на ходу», посреди холодного сезона. Скажем, затеяли строиться, соорудили на время хозблок или времянку, а потом вышло, что в ней придется и зимовать. Или куры перестали нестись, свинка чего-то загрустила и тощает на глазах. Тут уж ничего не попишешь, придется утеплять крышу.

Типовая конструкция теплой крыши показана слева на рис. Отвороты утеплителя вниз необходимы, чтобы избежать обмерзания углов. В этой системе есть 2 узла, А и Б (вентилируемый конек и контррейка, или контрбаретка), которые вроде бы нельзя выполнить без разборки кровли. Однако схема «обхода» узла А приведена на рис. справа вверху. Здесь учтено что, во-первых, в легких строениях от индивидуальных застройщиков конькового бруса как правило не бывает, а коньковую «балку» делают, сбив Г-образно 2 доски. Вентиляционных отверстий сверлят по 2-3 на пролет между стропилами. Если же вся кровля – только рубероид, то делать нечего, чтобы через вентиляцию дождик не капал, нужно лезть наверх и устанавливать с зазором какой-нибудь коньковый прогон, хотя бы из согнутых полос оцинковки.

Как быть с узлом Б, показано справа внизу. Тут используется тот факт, что в мелком самострое ригель (несущую конструкцию) крыши балочным не выполняют. Роль врезанных в стропильные ноги продольных балок ригеля возлагают на доски обрешетки под кровлю, и пролеты между стропилами свободны снизу доверху. На рис., надо полагать, все понятно: подкровельную мембрану придется накладывать кусками, а необходимую мощность утеплителя добирают, если нужно, с помощью подкладных брусьев.

В многоквартирном доме

Самостоятельно утеплять потолки в многоквартирном доме возможно только изнутри . Во-первых, жильцы права не имеют производить работы на крыше или общем чердаке; во-вторых, за что взносы на капремонт платим? Холодит крыша – нужно требовать ее утепления с эксплуатанта; не хочет – все законные права на стороне жильцов.

Тем не менее, пока там сыр-бор да суды-разборы, кое что для утепления потолка в квартире можно сделать и своими руками. Типовая схема утепления потолка изнутри по бетону приведена слева на рис. Главный ее недостаток вовсе не дорогие, подверженные коррозии и далеко не всегда столь эффективные, как заявляют производители, специальные металлопрофили для утепления с термозатворами-термошайбами. Не такими, как термошайбы для монтажа поликарбоната! То и другое можно заменить деревянной обрешеткой. И не спецматериалы для термозазора по периметру и сложность работы с ними.

Главное – от высоты помещения отнимается 0,4-0,5 м. Это никак не добавляет обитаемости и в современных квартирах, а что говорить о наиболее нуждающихся в утеплении хрущевках с потолками в 2,5 м?

Но и здесь находится приемлемый выход из положения. Учтем, во-первых, что в каменных домах тепло уходит через потолок в основном по углам. Кто не видал, как замокают и плесневеют потолки в моногоквартирках, поверьте на слово. Во-вторых, блочные и монолитные дома весьма стойки к возгораниям. Добиться в них обширного пожара можно только продуманным злонамеренным воздействием. Поэтому возможно применить в небольшом объеме гранулированный пенопласт.

Схема утепления бетонного потолка, отработанная еще в брежневках, когда появился в продаже гипсокартон, дана справа на рис. От высоты потолка таким способом отнимается всего ок. 5 см. Выполнить по ней заполнение карманов углов довольно сложно, потому такая технология и тогда и не особо прижилась: углы обшивают сначала по коротким сторонам комнаты и заполняют утеплителем с боков. Затем обшивают углы длинных сторон и засыпают утеплитель в промежутки между рейками обрешетки. Пенопласт и горизонтальную подшивку монтируют в последнюю очередь.

А теперь вспомним еще раз об эковате. Сложно ли будет задуть ее в карманы? Хотя бы через временные технологические люки? Вопрос риторический.

Особые случаи

Мансарда

Утепление мансард вообще-то такая же особая тема, как и утепление крыш. Здесь о нем уместно упомянуть снова в связи с эковатой. Посмотрите, что слева на рис., залито красным. В частных домах забраться в этот чердачок без разборки кровли или вообще нельзя, или работать там невозможно. А задуть эковатой вместо рекомендованного рулонного утеплителя можно без особых трудностей.

Гараж и баня

Крыши гаражей зачастую монтируют на стальных двутавровых балках или швеллерах. Надежно, по цене не особо кусается, но что делать с такими тепловыми мостами, если утепляться нужно? Схема утепления потолка гаража на стальных балках дана слева на рис. Особенность ее в том, что плиты утеплителя укладывают как минимум в 2 слоя вразбежку по горизонтали и вертикали. Таким способом удается при утеплении минватой свести теплопотери до приемлемых. Если же применить эковату, то полости между балками и между пошивкой и балками ею просто задувают. Фольгоизол тогда не нужен, достаточно крафт-бумаги изнутри по подшивке потолка.

С баней дело проще: особенности ее конструкции, без которых баня не баня, и теплового/влажностного режима эксплуатации позволяют разработать универсальную схему утепления потолка бани, которая и приведена на рис. справа. Особенность: если утеплитель минвата, то непременно базальтовая, другая не потянет тепловых нагрузок и периодического отсыревания. Если же утеплять баню эковатой, то особенность в том, что готовить массу нужно с добавлением клея.


А.П. Старшов *, начальник отдела технической политики, ЗАО ТАФ «Архпроект», г. Уфа

А.П. Старшов - стаж работы в строительной отрасли более 45 лет, из них 30 лет в городском ремонтно-строительном тресте г. Уфы, включая должности главного инженера треста и генерального директора и 15 лет в проектной организации, включая должность заместителя генерального директора по производству.

В процессе актуализации нормативной документации в строительстве из нормативных документов исключили требование по устройству проветриваемых чердаков (технических этажей) на многоквартирных жилых домах. В течение всех предыдущих столетий дома с холодными проветриваемыми чердаками были самыми надёжными, долговечными и не требующими частого ремонта конструкциями покрытия. И вдруг с 2010 г. во всех регионах стали появляться многоэтажки с совмещённой, бесчердачной кровлей, которая является не надёжной, недолговечной и не ремонтопригодной. Это излишне экономные инвесторы воспользовались пробелами в новой нормативной документации и стали с целью экономии обрезать верхнюю часть дома, представляющую из себя технически проветриваемый этаж - чердак. Такое бесчердачное покрытие от конденсационного увлажнения утеплителя через 5-7 лет полностью теряет теплоизолирующие способности, что приводит к промерзанию перекрытия верхнего этажа и большим теплопотерям. Тепло, как известно, поднимается со всех этажей вверх, теплопотери через покрытие дома достигают 15% от теплопотерь всего дома.


Типы конструкций крыш

В практике строительства гражданских зданий в климатических условиях России применяются следующие конструкции крыш.

Крыши с холодным чердаком

Наиболее широкое применение в строительстве жилых и общественных зданий в условиях средней полосы России, нашли крыши с холодным чердаком. Крыши с холодным чердаком уже сотни лет считаются для России самыми надёжными. Они рекомендуются в (см.пункт 8.18) для жилых зданий любой этажности. В этой конструкции на перекрытие верхнего этажа укладывается пароизоляция, как правило, рулонная. Поверх пароизоляции укладывается утеплитель, толщина которого зависит от климатических условий территории строительства и типа теплоизолирующего материала. Теплоизоляция открыта в пространство чердака, а снизу защищена слоем пароизоляции от проникновения паров влаги из помещений, которые особенно интенсивно выделяются в холодный период времени из помещений с влажным режимом (например, ванных комнат). Объем чердака сверху ограничивается элементами покрытия, которые могут выполняться в виде скатной кровли с уклонами от 25 градусов и выше, со штучным покрытием шифером, металлом, либо плоской кровли с рулонным покрытием и небольшими углами наклона, обеспечивающими сток дождевых и талых вод в воронки внутренних водостоков.

В чердаке устраиваются продухи для свободного проветривания чердачного пространства в виде отверстий в наружных стенах, либо слуховыми окнами с решетчатым заполнением, поэтому температура воздуха на чердаке незначительно отличается от наружной температуры и на внутренней поверхности кровельного материала конденсат не образуется. На чердаке всегда сухо, такая конструкция чердака называется вентилируемой и обеспечивает высыхание утеплителя во всех случаях при случайных протечках или при намокании от конденсата. При необходимости, можно осмотреть и заменить поврежденный утеплитель или добавить его в отдельных местах, т.е. такая конструкция оптимально ремонтопригодная. Чердак позволяет объединять каналы вытяжной вентиляции и стояков канализации и выводить их над кровлей в виде небольшого количества шахт. Сухое состояние утеплителя позволяет значительно сокращать потери тепла через верхнее покрытие дома и обеспечивать комфортную температуру потолка в квартирах верхнего этажа.

Крыши с теплым чердаком

Для более холодных регионов сводом правил (пункт 4.6.8.) предписывает применение крыш в виде теплого чердака. В этой конструкции все каналы вытяжной вентиляции и стояки канализации выводятся в пространство чердака, теплый воздух собирается на чердаке и выводится над кровлей с помощью одной большой шахты сечением 1х1 м и высотой 4,5 м над уровнем пола чердака. При этом никаких отверстий-продухов в наружных стенах не делается.

Из-за наличия притока теплого воздуха в помещение чердака, температура на чердаке зимой значительно выше, чем на улице, поэтому чердак называется теплым и его стены и покрытие должны быть утеплены. Теплый чердак позволяет сократить теплопотери через перекрытие верхнего этажа, так как теплопотери зависят от разницы температур на внутренней и внешней поверхности плиты перекрытия. При такой системе утеплитель, так же как и в холодном чердаке, находится в зоне проветривания и не подвергается увлажнению, а в случае случайного попадания влаги имеет возможность высыхания. При этом многочисленное количество вентиляционных каналов не выводится над кровлей, не нарушая ее целостность, на каждую секцию здания устраивается всего одна общая вытяжная шахта.

Совмещенные кровли

Бесчердачные покрытия (совмещенные кровли) - это конструкции крыш, в которых плита перекрытия верхнего этажа, на которой располагается слой утеплителя, выполняет одновременно функцию плиты покрытия, на которой размещен кровельный ковер. В этой конструкции в едином «пироге» над плитой перекрытия укладывается слой пароизоляции, над ним слой утеплителя, перекрываемый по стяжке герметичным слоем мягкой кровли. Утеплитель в такой кровле находится в замкнутом пространстве - сверху рубероидный ковёр, а снизу пароизоляция, что не позволяет конденсирующейся в холодную погоду влаге испаряться, а утеплителю высыхать. В говорится: «Опыт применения и эксплуатации многочисленных разновидностей совмещённых крыш крупнопанельных жилых домов показал, что из-за низкой долговечности кровли все эти крыши протекают. Установить места протекания крайне затруднительно, а ремонт кровли и крыши связан с большим объемом работ по разборке и восстановлению. В связи с этим возникла необходимость применения для крупнопанельных жилых зданий раздельных чердачных крыш».

Опыты по применению недорогих совмещенных крыш проводились в 60-х годах прошлого века и в городе Уфе. Первые панельные девятиэтажки (Зорге 49, Зорге 43/1) были с совмещенными кровлями и уже через 5 лет вышли из строя, в квартирах верхних этажей на потолках зимой был иней, так как мокрый теплоизоляционный слой потерял свои свойства, а кровля протекала по всей поверхности. Каждый год на объекте проводился ремонт кровли, жильцы были доведены до отчаяния и жаловались во все инстанции. Эксперимент был признан крайне неудачным, и больше в г. Уфе не строили панельные дома без вентилируемого пространства над утеплителем. Все типовые проекты кирпичных домов для наших климатических условий применялись только с холодным или теплым чердаком с условием обязательной вентиляции утепляющего слоя.

Причины низких эксплуатационных качеств совмещенной кровли

Основными причинами низких эксплуатационных качеств совмещенной невентилируемой кровли является следующее:

1. В слое теплоизоляции, в условиях перепада температур наружного воздуха, происходит естественная конденсация влаги, так как утеплитель находится в замкнутом пространстве (снизу пароизоляция, сверху рубероидный кровельный ковер) и как следствие происходит накопление влаги в течение годового цикла температур наружного воздуха. Количество накопленной влаги зависит от продолжительности периода с отрицательными температурами (для г. Уфы = 159 сут.). Плоскость возможной конденсации влаги в многослойной конструкции совмещенной кровли, согласно примечанию 3 пункта 9.1 , находится на наружной поверхности утеплителя, которая в совмещенной кровле отделена от атмосферы слоями рубероида, что не позволяет накопившейся влаге испаряться, а утеплителю высыхать. Накопленная конденсационная влага оседает на внутренней холодной поверхности рубероидного ковра или, при отрицательных температурах, примерзает к нему, а затем в виде капель попадает в утеплитель. При этом влага, испаряясь при потеплении весной и нагреве от солнца, не находит себе выхода и, поступая под давлением под кровельный ковер, отрывает его от основания. При периодическом наступлении отрицательных температур излишки не вышедшей влаги замерзают между слоями рубероида и расслаивают многослойный ковер, кровля превращается в воздушную подушку. Увлажненный утеплитель теряет свои теплоизоляционные свойства, а расслоенный раздувшийся кровельный ковер, меняя уклоны для водостока, способствует образованию стоящих луж, которые приводят к проникновению дождевых вод в утеплитель. По этим причинам потолок в квартирах верхнего этажа от низкой температуры и высокой влажности покрывается плесенью, потери тепла через покрытие возрастают.

2. Во время эксплуатации неизбежны повреждения кровли (брак, случайные пробои, ремонтные работы на инженерных сооружениях на кровле и т.д.), при этом попавшая случайно в утеплитель вода никуда не может испариться и так же, добавляясь к конденсированной влаге, дополнительно замачивает утеплитель, снижая его теплоизолирующие свойства;

3. Как бы хорошо ни была сделана пароизоляция над ванными комнатами, относящимися к помещениям с влажным режимом, через неплотности прилегания к канализационным трубам часть паров воды будет попадать в утеплитель. Обеспечить полную герметичность стыка невозможно, так как труба имеет высокий коэффициент линейного расширения, а температура в месте выхода трубы на крышу колеблется от -30 °С зимой до +30 °С летом. При этом отсутствие чердака не позволяет объединить группы стояков в шахту и каждая труба из каждого санузла будет выходить на кровлю самостоятельно, делая из кровельного ковра «решето». В , пункт 5.3 указано, что устройство невентилируемой кровли не допускается над помещениями с влажным режимом, т.е. над ванными комнатами жилых домов кровля не может быть невентилируемой. Однако, из актуализированной редакции СНиПа «Кровли» запрет на применение невентилируемых кровель над помещениями с влажным режимом исключён.

4. Абсолютное отсутствие ремонтопригодности совмещённой кровли выражается в том, что для замены вышедшего из строя от намокания утеплителя, потребуется разборка кровельного ковра над заселенными квартирами что, в свою очередь, может привести, при неожиданных ливнях, к затоплению квартир со всеми последствиями.

По указанным причинам в (см.пункт 8.23) рекомендуется для многоквартирных жилых домов применение только вентилируемых крыш с устройством сообщающихся с атмосферой вентиляционных продухов в наружных ограждающих конструкциях для удаления паров воды из слоя утеплителя. Однако, этот нормативный документ не актуализировался, его статус не определён, так как он не включён в перечень Правительства РФ, как нормативных документов обязательного применения, так и в перечень документов добровольного применения.

МНЕНИЕ

Профессор МГСУ Жуков А.Д. о сов мещённых крышах *

Конструкция совмещенной крыши в производстве работ является наиболее простым и дешевым решением устройства утепленной крыши. Именно по этой причине данная конструкция получила очень широкое распространение при устройстве крыш промышленных зданий. Традиционная конструкция совмещённой кровли подразумевает укладку пароизоляции непосредственно на плиту перекрытия верхнего этажа. Затем укладывается утеплитель, формируются уклоны и заливается армированная стяжка. Перед укладкой кровельного ковра стяжка праймируется и наклеивается кровельный ковер. В большинстве кровель приклейка кровли осуществляется по всей поверхности (всплошную).

Основной особенностью совмещенной крыши является расположение утеплителя между двумя слоями с низкой паропроницаемостью, что приводит к конденсационному увлажнению теплоизоляции, потере теплозащитных качеств и разрушению. Таким образом, влага в совмещенной кровле может накапливаться как при повреждении кровельного ковра, так и в результате конденсации паров, содержащихся в воздухе. Особенно быстрое накопление конденсационной влаги может происходить при дефектах в пароизоляции.

Без установки устройств для вывода пара вся влага, попавшая в конструкцию кровли, из нее не выйдет. После замены кровельного ковра даже в жаркую безоблачную погоду в весенний период могут происходить протечки из-за того, что влага, накопившаяся в утеплителе зимой, проникает вниз в помещение, а образующийся пар от испарения конденсата создаёт избыточное давление под кровлей, отчего на поверхности образуются пузыри и отслоения рулонного ковра.

В результате насыщенный влагой слой теплоизоляции необходимо заменять, что в рамках капитального ремонта не представляется возможным из-за высоких затрат. Это делает такие крыши практически ремонтонепригодными, ремонтонедоступными.

Установка кровельных аэраторов (флюгарок) и устройство дышащей кровли не осушает увлажненный теплоизоляционный слой, а лишь снижает давление водяных паров под кровельным ковром, предотвращая тем самым образование вздутий.

Из-за снижения теплозащитных свойств совмещенной крыши, из-за насыщения утеплителя влагой происходит падение температуры на внутренней поверхности плиты (потолка помещения верхнего этажа). В результате возможно нарушение температурно-влажностного режима помещений, расположенных на верхнем этаже, и даже появление конденсационной влаги и промерзаний на потолке.

*Статья «Крыши, дефекты и способы их устранения»

Почему строят дома с совмещенными кровлями?

В актуализированных в 2010-2013 гг. редакциях нормативных документов по тепловой защите зданий и по проектированию кровель не установлено никаких требований и никаких рекомендации по устройству чердаков. При этом исключение требований к чердакам из новых нормативных документов произошло не умышленно, а по недосмотру вышестоящих органов и в связи с тем, что изменения поручают вносить неспециализированным научно-исследовательским организациям. Естественно, неспециализированные организации не знают особенностей проектирования чердаков в многоквартирных домах.

Актуальность проблемы заключается в том, что чрезмерно экономные заказчики, пользуясь прорехами в обновляемой нормативной базе, вообще отказываются от чердаков на многоквартирных жилых домах и заставляют проектные организации проектировать жилые дома с совмещенной кровлей, имеющей очень низкие эксплуатационные качества. Проектировщики не могут отказаться от таких решений заказчика, так как в новой нормативной документации нет запрета на бесчердачные кровли для многоквартирных жилых домов. Во многих городах строители переходят на строительство многоквартирных домов без чердака, всё чаще это приводит к многочисленным жалобам населения на протечки кровли. Последний наглядный сюжет по центральному Российскому телевидению от 13-14 июля 2013 г. из Новосибирской области, где был сдан в эксплуатацию новый многоэтажный жилой дом без чердака, подтверждает, что крыша без чердака ненадёжна - все квартиры до 1 го этажа промочены, выведена из строя электропроводка, нарушена отделка и повреждена мебель, жильцы в крайней степени возмущения вышли на улицу с протестами.

МНЕНИЕ

Н.В. Дубынин, руководитель отдела архитектуры жилых и общественных зданий ЦНИИЭП жилища

На все запросы по поводу необходимости чердака наш институт уже давно рекомендует его устройство. Однако институт не может по собственному желанию начать актуализацию СП. Для этого необходимо решение инвестора (СРО, НОП или т.п.) о необходимости данной работы, решение Госстроя внести эту работу в план, который утверждается Минрегионом, решение инвестора и Госстроя поручить эту работу институту. Актуализация СП по жилым многоквартирным зданиям в данный момент не поручалась институту.

Прошлую актуализацию СНиП 31-01-2003, а затем его переработку в СП выполняли в ОАО ЦНС без нашего участия. В результате сегодняшний СП не только не приобрел необходимые дополнения, но и потерял многие важные требования (по угловому и сквозному проветриванию и т.п.). Если его актуализация будет поручена институту мы обязательно учтем мнение по необходимости устройства чердаков в жилых зданиях.

Предложения

Для обеспечения гарантированно-надёжных конструкций крыш нами направлено в ЦНИИЭП жилища и ЦНИИПромзданий предложение - включить в нормативные документы следующие требования: «Крыши следует проектировать с учетом следующих требований:

  • в зданиях, строящихся в климатических условиях с расчетной зимней температурой ниже -30°С - с устройством теплого чердака;
  • в зданиях, строящихся в климатических условиях с расчетной зимней температурой -30°С и выше - с устройством холодного вентилируемого чердака;
  • в общественных зданиях, над помещениями с сухим и нормальным режимом влажности допускается применение совмещенной бесчердачной вентилируемой кровли, с устройством в продольных наружных стенах с двух противоположных сторон здания, продухов, связанных с наружным атмосферным воздухом. Устройство невентилируемых совмещенных кровель в жилых и общественных зданиях с постоянным пребыванием людей не допускается»

Литература

1. СП 23-101-2004 «Проектирование тепловой защиты зданий»

2. СП 31-107-2004 «Архитектурно-планировочные решения многоквартирных жилых домов»

3. Учебник для студентов ВУЗов, обучающихся по специальности «Архитектура», Танаков В.В., 2008 год
