Простейший токарный станок по дереву. Как изготовить фрезерный и токарный станок по дереву своими руками

Существует два способа деревообработки — ручная и механизированная. Преимуществом ручной обработки является возможность получения деталей любых размеров и форм, однако для этого необходимо иметь соответствующие навыки. Токарный станок же позволяет значительно ускорить технологический процесс, к тому же такое оборудование можно сделать своими руками.

В данной статье мы рассмотрим принцип действия и устройство вышеукаанного станка по дереву. Будут изучены преимущества и недостатки данной техники и приведена пошаговая инструкция по ее самостоятельному изготовлению.

1 Рационально ли покупать токарный станок в домашнюю мастерскую?

Мастерам, привыкшим к ручной обработке изделий из древесины, стоит учитывать что применение станка вносит ряд ограничений в форму получаемых конструкций. На токарном станке вы сможете делать всевозможные изделия цилиндрической и круглой формы, тогда как для работы с плоскими и квадратными деталями потребуется фрезер.

Используя автоматический токарный станок по дереву вы значительно увеличите продуктивность деревообработки, что особенно важно при организации дома небольшого производства — это приведет не только к экономии времени, но и к снижению стоимости отдельно взятой единицы продукции.

Современные токарные агрегаты пригодны для обработки не только древесины, но и некоторых мягких металлов — вы сможете конструировать поделки из меди, бронзы, алюминия. Представленный на рынке ассортимент такой техники крайне обширен, производители предлагают как профессиональные модели с расширенными функциональными возможностями, так и простое оборудование для домашней эксплуатации.

Однако за все приходится платить, и цена токарного стенка может стать преградой для его покупки. Тут есть три возможности сэкономить: первая — купить дешевого китайца (не рекомендуется из-за низкой ремонтопригодности такого оборудования), купить подержанный станок советского производства либо сконструировать такой агрегат самостоятельно.

Если вы ранее не занимались деревообработкой и хотите попробовать свои силы, рассматривая ее исключительно как хобби, лучше всего сделать станок по дереву своими руками. Такое оборудование не сможет конкурировать с современными заводскими агрегатами, однако на нем без проблем можно будет делать небольшие изделия из мягких пород дерева.

1.1 Устройство и принцип работы

Перед началом сборки самодельного станка необходимо разобраться как он устроен. В качестве примера рассмотрим стандартную конструкцию оборудования заводского производства, схема которого представлена на нижеприведенном изображении.

На схеме указаны следующие конструктивные элементы:

  • основание — «фундамент» станка, обеспечивающий ему устойчивость и отсутствие вибраций, как правило представляет собой пластину из стали, в которой предусмотрены отверстия под крепежные анкера;
  • станина — каркас, на котором зафиксированы основные части конструкции (в дешевом оборудовании выполняется из алюминия, в более дорогих моделях из стали либо чугуна);
  • электромотор — сообщает вращение обрабатываемой заготовке;
  • ременная передача и скрывающий ее защитный кожух;
  • блок управления с кнопками ВКЛ/ВКЛ и регулировкой оборотов;
  • опорная панель (подручник), выступающая в качестве упора для резцов при деревообработке;
  • задняя и передняя бабка.

Основными исполнительными элементами являются передняя и задняя бабки. Между ними фиксируется обрабатываемая заготовка, при этом через переднюю бабку детали сообщается вращение от вала электродвигателя.

Устройство задней бабки не предполагает наличия у нее каких-либо функций. Задняя бабка представляет собой обычный держатель с острием на конце, который упирается в заготовку и препятствует ее провисанию. Перемещение задней бабки выполняется ручным винтовым приводом.

Также есть возможность оснащения токарника дополнительными приспособлениями, тем самым значительно расширив его функциональные возможности. Среди вспомогательных элементов наиболее полезными являются:

  • трезубец — усиленный зубьями патрон, который устанавливается вместо обычного шпинделя при возникновении проблем с прокруткой обрабатываемой детали при ее стачивании;
  • балясин — центральная опора, которая поддерживает длинные заготовки и препятствует их провисанию.

Отдельного внимания заслуживает копир — устройство, значительно облегчающее производства большого количества однотипных изделий. Задача копира — направление резца станка по строго заданной траектории, что обеспечивает отсутствие разницы в форме и размерах изделий.

Если вам нужен токарный станок по дереву с копиром, рекомендуем обратить внимание на продукцию таких производителей как Интерскоп, Jett и Энкор. В домашних условиях изготовить такой агрегат невозможно из-за повышенной сложности его конструкции. Средний токарно-копировальный станок по дереву стоит как минимум 50-60 тыс. рублей.

1.2 Делаем токарный станок своими руками (видео)


Чтобы сделать токарное оборудование своими руками вам потребуется приобрести электродвигатель и резцы, все остальные части конструкции будут делаться из подручных материалов. В качестве недорогого привода можно использовать моторчик от советских кассетных магнитофонов «Электроника», при разборе магнитофона вы обнаружите и блок питания, он нам также потребуется.

Такого моторчика будет достаточно для мини-токарника, позволяющего обрабатывать разнообразную деревянную мелочевку. Если вам необходим более мощный станок, то сделать его лучше всего из обычной дрели — на рынке можно найти специальные держатели, превращающие дрель в полноценное токарное оборудование. Однако токарник из дрели отличается крайне высоким уровнем шума при работе, что делает его мало практичным в бытовом применении.

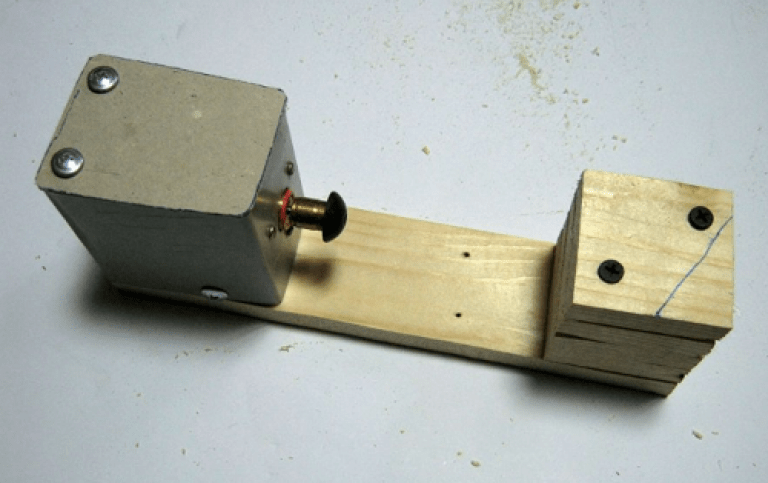

Изготовление станка начинается с вырезания из листа металла толщиной 1-2 мм кожуха под электродвигатель. В пластине необходимо высверлить отверстие под вал, после чего кожух выгибается в П-образную форму.

В качестве несущего каркаса используется деревянный брусок, из него же делаются опоры под двигатель и заднюю бабку. Поскольку мы используем маломощный двигатель, особых вибраций при его работе быть не должно, это позволяет применять дешевые материалы — будет достаточно доски толщиной 2-3 см и нескольких саморезов.После нарезки доски запчасти соединяются между собой и к боковой опоре прикручивается кожух с электромотором. Закрыть кожух сверху можно обычной подогнанной по размеру картонкой либо куском фанеры.

В качестве задней бабки мы будем использовать стопку квадратных деревяшек, соединенных между собой с помощью ПВА клея. К опоре полученный квадрат крепится с помощью 4-ех саморезов — две сверху и два снизу.

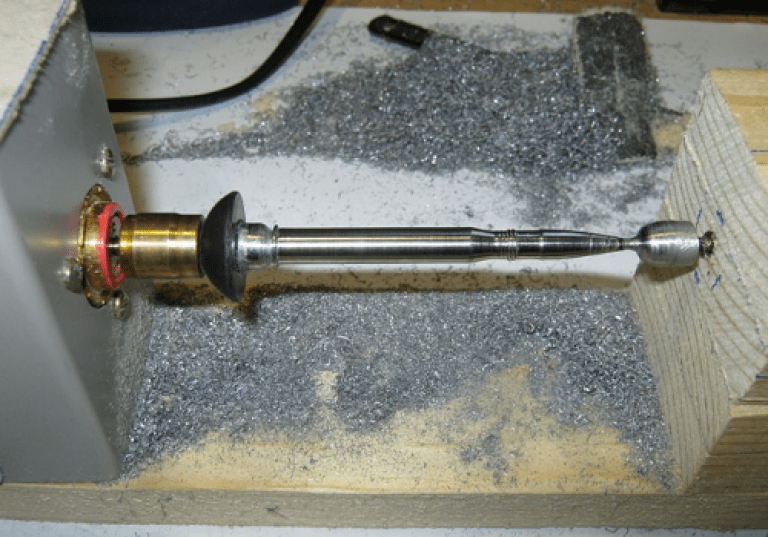

Далее к шкиву мотора подставляется какой-либо прямой пруток и на внутренней стороне квадрата отмечается место под держатель заготовки, функцию которого у нас будет выполнять подходящий по длине саморез. В дальнейшем вам потребуется позаботиться о поиске держателя на шкив мотора, для такого компактного токарника отлично подойдет обычная планшайба.

Полученный станок обладает предельно простой конструкцией и небольшими размерами. Его длина составляет всего 23 см, он бесшумен и дешев в обустройстве, так как делается исключительно из подручных материалов. Для серьезных задач мощности такого оборудования будет недостаточно, однако он без проблем может справиться не только с небольшими деревянными деталями, но и с мягкими металлами — оловом, алюминием.

При необходимости такой агрегат можно переукомплектовать, сделав из него мини-наждак либо полировальную машинку. Для этого на подушке шкива необходимо закрепить соответствующий диск — абразивный или полировальный.

Цилиндрические изделия из дерева распространены во всех сферах быта. Это могут быть рукояти для инструмента, балясины под перилами, детали для мебели, ручки дверей.

На строительных рынках и в хозяйственных магазинах можно подобрать любую заготовку, которые, как правило, делаются на токарном станке по дереву.

Если вы покупаете комплект для лестницы на второй этаж вашего частного дома – сумма может стать неподъемной даже для владельца загородной недвижимости.

Все знают, что дерево – самый простой в обработке материал. С помощью топора, ножовки, и наждачной бумаги, можно сделать все что угодно. За исключением деталей круглой формы.

Именно такие практичные украшения сделанные из дерева продаются дороже всего. Чтобы производить их в мало-мальски большом количестве – нужен настольный токарный станок. И снова встает вопрос стоимости (готовые станки в ассортименте представлены в магазинах).


Глядя на фото, любой домашний мастер задумается, а что сложного в конструкции? И будет абсолютно прав. Деревообрабатывающий станок можно и нужно сделать своими руками.

Конструкция его достаточно простая. Заготовка закрепляется вдоль оси вращения. К одному из упоров подается крутящий момент. Изделие вращается, и его можно обрабатывать любым режущим или шлифующим инструментом.

Пример простой конструкции токарного станка по дереву, который можно собрать своими руками за пару дней — видео

Короткие заготовки малого диаметра, вообще можно зажимать одним концом в патроне ручной дрели (предварительно ее закрепив), и обтачивать до нужной формы.

Кстати о дрели – с ее помощью легко изготовить токарный станок малой мощности.

Еще в старых журналах «Моделист конструктор» предлагались простейшие приспособления для обработки дерева.

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок.
Составные части.

Для настоящего хозяина в доме существует огромное количество работ в доме и на даче, которые удобнее будет делать при помощи сделанного токарного станка по дереву своими руками . Станки производственные стоят достаточно дорого, тем более что всего необходимого для не купишь в достаточном количестве. Но при наличии электрической дрели, свободного времени и определенного уровня мастерства вы уже скоро сможете вытачивать разнообразные деревянные детали.

Самодельный токарный станок по дереву своими руками

Может, токарный станок и не самая необходимая в хозяйстве вещь, но если вы разберетесь с принципом его действия, да еще и получится изготовить самые базовые элементы для отделки и строительства, то это будет серьезный повод гордиться собой, как настоящим мастером на все руки.


Детали, которые можно сделать при помощи самодельного токарного станка по дереву своими руками , могут быть разными. Это могут быть ножки садовой мебели, балясины для перил и балконов, даже детали , ведь именно фигурные элементы будут отличать ваше изделие от прочих других, для которых использована струганная, а не обточенная древесина. Кроме того, гладкая поверхность деталей позволяет пользоваться более удобными вещами, не переживая об острых краях и занозах.

Основными элементами, которые понадобятся вам для сооружения всей конструкции, являются основание, иначе называемое станиной, а также передняя и задняя опоры, между которыми и располагается обрабатываемая деталь. От размеров, с которыми вы планируете работать, будет зависеть и габаритный размер готового станка. Для одних подойдет размер , и поэтому для станины можно применить довольно скромный брус, а для других мало будет и самого размера гаража, соответственно, станина может достигать внушительных размеров. В любом случае главная ее задача – чтобы вся конструкция во время работы сохраняла устойчивость даже на высоких оборотах двигателя. Материалом для станины или рамы может выступать брус или металлический профиль.


Вторым обязательным элементом является ведущий центр – это точка, в которой подсоединяется двигатель, который и будет вращать обрабатываемую заготовку. Вы можете найти немало способов создания токарно-фрезерного станка по дереву своими руками с использованием различных двигателей. Необходимо знать, что конструкция будет работать с двигателем любой мощности, но вот возможность справиться с широкой и длинной деревяшкой, да еще и качественно ее обработать, имеют только достаточно мощные двигатели. Поэтому, если станок нужен вам для небольшого объема работы, но постоянно, например, вы все время мастерите своими руками, то лучше использовать достаточно мощный мотор, которым обладают большинство электродрелей.

Третьим обязательным элементом будет ведомый центр, он расположен на другом конце станины, закреплен так, чтобы удерживать второй конец заготовки и поддерживать вращение, которое через нее передает ведущий центр. У самых простых конструкций он может быть закреплен в одном положении и для того, чтобы изменить размер обрабатываемой детали вам необходимо будет открутить крепеж у основания и переместить его по станине в ту или иную сторону. В других же конструкциях заранее предусматривают возможность его перемещения по горизонтальной оси.

Соединить воедино все основные элементы в единый конструктор – это немного сложнее, чем изготовить . Надо помнить, что оба центра должны находиться строго на одном уровне, это нужно для того чтобы при работе заготовка не вибрировала и обтачка происходила в соответствии с технологией. Все должно быть надежно прикручено, выверено, не должно ничего в процессе работы слететь или выпасть, так как речь идет о важных аспектах техники безопасности.

Токарный станок по дереву своими руками чертежи

Конечно, на слух гораздо сложнее понять устройство самодельного агрегата, поэтому лучше прибегнуть к инструкциям по сборке токарного станка по дереву своими руками, чертежам с условными обозначениями и, конечно, фотографиями основных элементов. Разобравшись с ними, вы увидите, что собрать все это не сложнее, чем сделать , особенно, если четко следовать инструкциям.


Перед вами самый простой чертеж, по которому, имея в хозяйстве ручную электродрель, вы сможете собрать токарный станок по дереву своими руками. Видео с процессом работы на подобном агрегате, может подсказать вам последовательность сборки. Вначале на станину, которая закрепляется на поверхности стола задвижкой, чтобы быть крепкой, неподвижной (1) вы должны установить основу для ведущего центра – переднюю опору. На схеме эта деталь обозначена цифрой 2. Задача этой детали – стать местом, куда вставляется головка дрели и где может она разместиться, будучи надежно зафиксированной. Позже мы подробнее разберем, как она должна быть устроена.

Задняя опора, которую мы видим под номером 4, предназначена для закрепления в ней ведомого центра, она может как перемещаться вдоль горизонтальной линии рамы, так и оставаться всегда на одном месте, закрепленная саморезами. Как видим, крепежи под № 1 разработаны так, чтобы и одна, и вторая деталь конструкции были мобильными, что значительно облегчает задачу, когда заготовки имеют значительный разбег в габаритных размерах.


Следующий чертеж – это устройство передней опоры, внутри которой закрепляется дрель. Как видим, в ней обязательно присутствует отверстие разводной системы, чтобы вы могли внутрь поместить инструмент и надежно его там зафиксировать, а потом вынуть обратно, раскрутив шурупы. Помещать дрель лучше всего вверх ногами, так она будет гораздо более устойчивой, что очень важно для правильной работы системы. При этом никоим образом не изменится корректность работы ее сверла.

Сделать токарный станок по дереву своими руками

Важный этап того, как сделать токарный станок по дереву своими руками – это устройство ведомого центра, так он также должен вращаться, повторяя движения сверла. Чтобы этого добиться, необходимо поместить внутрь него подшипник, который поможет получить такой результат.


Такой упорный подшипник вы вполне можете взять от любого агрегата подходящего размера. По опыту мастеров, которые проделывали подобные манипуляции, может подойти выжимной подшипник от автомобиля ВАЗ. Вся конструкция приваривается, чтобы надежность узлов была максимальной – острием будет заточенный болт, который должен будет на достаточное количество сантиметров погрузиться внутрь заготовки. Он приваривается на шайбу, которая приваривается к корпусу подшипника, а к нему с другой стороны, через еще одну шайбу, приварен блинный болт с резьбой и контргайкой, который помогают регулировать длину центра и фиксировать его в выбранном положении.


Инструменты, которые понадобятся такой – это сварочный аппарат, точильный станок, шуруповерт, при помощи которого фиксируются крепления бабок (опор). Теперь можно с гордостью сказать, что для токарного станка по дереву патрон своими руками готов.


Центр конструкции должен находиться не на одной оси, расположенной между ведущим и ведомым центрами, а немного ниже. Ведь именно на него будет приходиться упор ручного инструмента, а угол должен быть хоть и острым, но все-таки должен быть обязательно. Даже если вы сделаете само основание центра из деревянного бруска, то верхушку его все-таки рекомендуют делать из металла. Обычно для этой цели идеально подходит металлический прокат - уголок, который позволяет вам надежно упереть в него инструмент, он прочный и не деформируется даже при высоких оборотах.

Токарный станок по дереву своими руками фото

Принцип работы на токарном станке по дереву своими руками, фото которого вы видите в нашей сегодняшней статье, достаточно прост. В отверстии, которое мы предусмотрительно сконструировали в передней опоре, вставляется дрель и хорошо затягивается в тиски, фиксируется гайкой.


Через промежуток, который равняется длине обрабатываемой заготовки, устанавливается задняя бабка, которая, после того, как заготовка будет установлена между сверлом дрели и заостренным болтом, затягивается контргайкой. Проверяете прочность сидения деревяшки внутри, она не должна выходить с двух концов, должна быть надежно насажена.


С левой стороны у вас привод, с правой стороны – задняя бабка, а посередине – металлический уголок. Включаете сверло в сеть, и заготовка начинает вращаться со скоростью, которая задается как скорость работы электроинструмента (естественно, очень хорошо, когда у вас есть возможность вручную регулировать крутящий момент на электродрели). Вооружаетесь точилом и ровно ведя его вдоль поверхности металлического уголка, снимаете стружку с заготовки, чтобы работа была безопасной, обязательно надевайте не только толстые защитные перчатки, но еще и пластмассовые очки, а также респиратор во избежание попадания мелких частичек древесной стружки в дыхательные пути.
Такие сделать очень сложно, если у вас нет возможности основные узлы сделать на заказ в заводских условиях. Ведь принцип работы любого копира в том, что существуют дополнительные элементы, которые перемещаются сразу в нескольких плоскостях, что позволит на выходе получить идентичные изделия. Без запрограммированной машины сделать такое своими руками очень нелегко. В сети вы можете найти несколько видео с примерами, как воплощены в жизнь те или иные задумки, но приготовьтесь, что процесс отладки работы копира может быть достаточно длительным. По отзывам тех, кто делал подобные аппарата, несколько проще будет сделать немного другой по функциональным особенностям фрезерно-копировальный станок на основе обычной фрезерной машины.

Токарный , сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа. Далеко не всем мастерам требуется серьезное оборудование, так как частенько появляется необходимость в проведении несложных токарных работ в домашних условиях. В таких случаях может весьма кстати оказаться простой самодельный станок, процесс изготовления которого мы разберем в данной статье.

Общая схема самодельного токарного станка

Использование токарного станка из электрической дрели

В которых в качестве привода используется электрическая дрель, выпускаются и в промышленных условиях. Такие устройства несложно найти на современном рынке. Самостоятельно изготавливают токарный для того, чтобы сэкономить, поскольку стоит такое серийное оборудование недешево.

Затратив совсем немного времени и подобрав для изготовления такого устройства комплектующие, многие из которых, скорее всего, просто пылятся в вашей мастерской, вы получите в свое распоряжение станок, позволяющий выполнять токарную обработку заготовок из древесины и даже металла.

Сделать станок из дрели своими руками при кажущейся сложности его конструкции не составит большого труда для большинства домашних умельцев. При этом функциональные возможности этого устройства будут во многом зависеть от того, какие материалы и комплектующие вы подберете.

Разбираемся в устройстве токарного оборудования

В можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Вариант исполнения станка с металлической станиной из . При закреплении станины болтами к прочному верстаку можно получить весьма устойчивую конструкцию, которая позволит работать с металлом.

Общий вид станка Крепление дрели Задняя бабка
Крепление опорной площадки Вид в сборе с обрабатываемой деталью использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками. Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке.

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Довольно простой вариант токарного станка с деревянной станиной. Такого рода конструкция вряд ли позволит работать с металлом, но для обработки дерева вполне сгодится.

Станок в сборе Станина Крепление дрели к станине
Конструкция задней бабки Фиксатор для заготовок из дерева Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными , они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

  • снятие четверти;
  • сверление;
  • выемка пазов;
  • создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины . Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок . Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы , очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

  1. Столешница.
  2. Параллельный упор.
  3. Пылесос, который используется для удаления стружки.
  4. Станина.
  5. Шпиндель.
  6. Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер . Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора . Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.
