Самодельный прицеп для мотоблока целина. Самосвальный прицеп для мотоблока своими руками

Мотоблок - самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

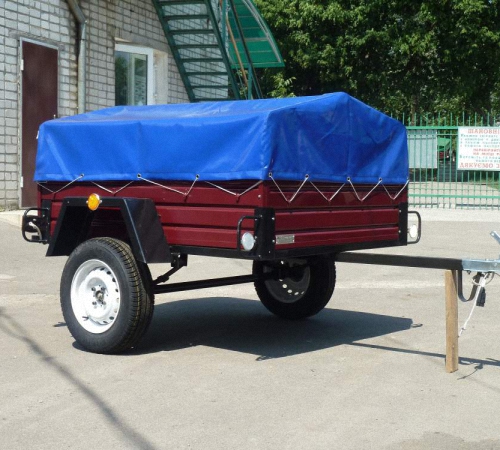

Характеристики и стоимость промышленных прицепов для мотоблоков

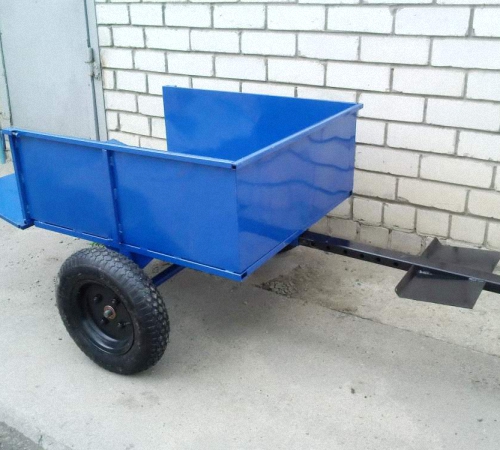

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т - 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250$.

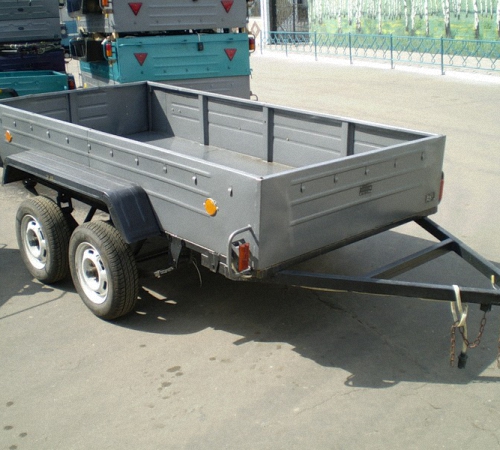

  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

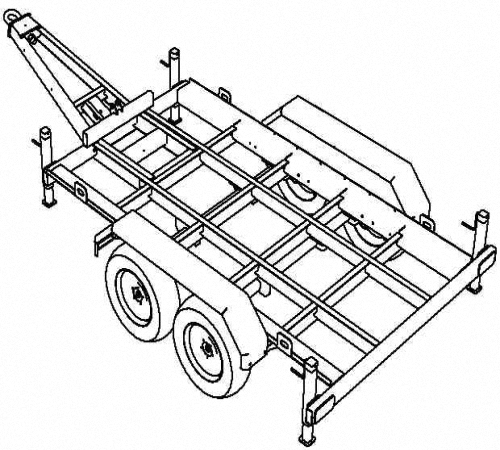

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры - 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части - дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала: металлического уголка, стальной трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос 20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью. Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

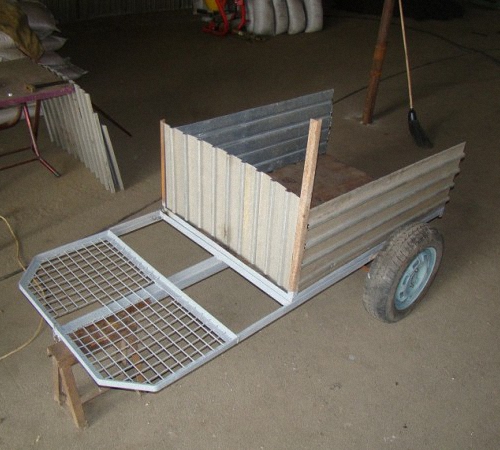

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

Которую можно использовать для любых работ: вспахивать огород, переводить урожай, рассаду и так далее. Для того чтобы можно было перевозить еще больше содержимого на мотоблоке, необходимо заняться самостоятельным изготовлением прицепа для мотоблока.

Итак, сначала рассмотрим, как сделать простейший мотоблок с прицепом. Понадобятся стальные трубы, колеса, рессоры, лист метала, швеллер «пятерка», крепежи. Разумеется, необходимо иметь некоторые инструменты, сварку и уметь всем этим пользоваться.

Рама будет в виде цельной конструкции. Она установится на каркасной сетке. Для этого делаем траверсы из уголков. Из труб делаем лонжероны. Они соединяются поперечинами так, чтобы получилась решетка.

К продольным трубам с помощью сварки приварим стойки. В верхней части будет установлена обвязка из уголка. Можно также сделать и борта прицепа, которые будут откидываться. С помощью дюралюминиевого листа создадим платформу. Для бортов можно использовать более тонкие листы.
Чтобы создать балку, нужно соединить два швеллера. На одном конце будет колесная ось.

Полученная балка будет соединяться рессорами с лонжеронами. Концы рессоры одеваются на ось сережки. Из прямоугольных труб сделаем дышло. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп к мотоблоку, видео

А теперь расскажем, как изготовить прицеп, обладающий большими функциональными возможностями. Стоит сказать, что лучше всего выполнять все работы на основе заранее подготовленных чертежей. Как только размер прицепа будет определен, можно заниматься подсчетом материалов. Данная работа очень важна, поскольку удастся сэкономить значительное количество средств. Обязательно нужно найти сварочный аппарат, так как одними саморезами не удастся обеспечить прочность изделия.


Прицеп для мотоблока своими руками размеры, чертеж

Для того чтобы создать прочную раму, понадобятся профильные уголки. Берем и прямоугольные трубы квадратного или прямоугольного сечения. Для того чтобы изготовить кузов, используем дюймовые доски и стойки.

Заметим, что создаваемая конструкция иметь будет иметь одну ось. Потому, чтобы правильно распределять груз, его нужно укладывать ближе к центру оси, а не в сторону дышла. Однако откидные борта сделать не получится. Но при большом желании можно сделать откидные борта.

Ходовая часть – это основная часть в прицепе, который будет крепиться к мотоблоку. Для того чтобы не думать, где найти колеса или как их сделать, просто покупаем уже готовые колеса от другой небольшой техники. Для соединения мотоблока и прицепа выполняется консоль. Ее крепят к кронштейну навесной системы. Дышло вставляется в корпус трубчатой формы, и крепят упорным кольцом. Это позволит без проблем управлять созданной техникой на всех видах поверхности.

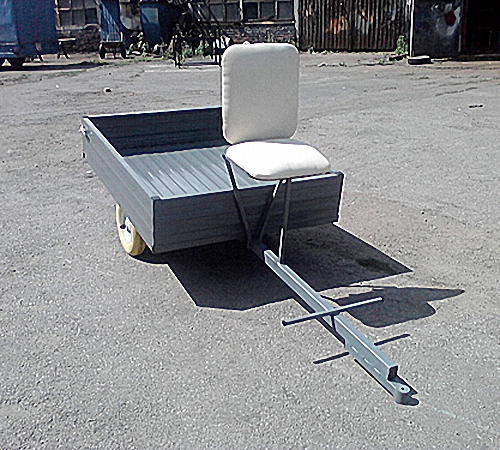

В передней части прицепа на мотоблок выполняется сидение, на котором будет сидеть водитель, упираться ногами в специально изготовленную платформу и руководить ездой.

Смотрите видео: грузовой прицеп — самосвал для мотоблока своими руками

Ну а теперь немного юмора:

Приветствую читателей сайта Самоделки — ТУТ, в этой статье хочу вам рассказать свою версию, как изготовить прицеп для мотоблока своими руками. Прицеп был сделан для мотоблока «Нева», и получился массивным на взгляд.

Прежде чем конструировать прицеп, необходимо снять все нужные размеры с мотоблока.

В моём случае, высота до низа сцепки 320 мм. длина втулки 71 мм.

В качестве оси я использовал мост от москвича, предварительно из него вытащил редуктор (он мне требовался для ) и место редуктоа заглушил заглушкой, сделанной из листа 2 мм. Колёса использовал так же от москвича.

Для наглядного представления размеров сделал простенький чертёж прицепа.

Для того чтобы снизить нагрузку со сцепного узла, необходимо ось сместить вперёд.

Рама прицепа 1900 х 1060 мм, сделанна из профтрубы 40 х 60 х 2 мм. Для того что бы пол прицепа не продавливался, необходимо сделать три перемычки поперёк рамы.

Водила сделана из круглой трубы и вынос её составляет от прицепа 1300 мм до отверстия крепления. Для прочности длина трубы должна хватать до первой перемычки. В моём случае длинна трубы составляет 1750 мм. Приваривать её к раме, лучше всего через уголки, затем её необходимо усилить двумя косынками.

Поворотный узел состоит из втулки, которая сделана из высокопрочной стали, толщина стенки составляет 10 мм и вала. Вал вставляется в толстостенную трубу и стопориться сзади, затем прихватывается, с снизу к трубе. Трубы между собой лучше всего сваривать через пластины 4 мм.

Для того что бы прицеп находился в горизонтальном положении когда отцеплен, необходимо сделать подножку, и натянуть пружинку.

Мост привариваем на раскосинах. Высота прицепа (клиренс) должна быть такой, что бы в сцепленном состоянии с мотоблоком, он находился горизонтально.

Высота бортов составляет 300 мм, выполнены они из профтрубы 40 х 20 х 2. На продольных бортах сделано две перемычки, а на поперечных одна. Перемычки необходимы для того, что бы оцинкованный лист, которым они будут закрываться, не играл. Открывается только задний борт. Петли можно сделать из трубки и круглого стержня, либо купить в магазине. Замки сделаны как на обычных бортах, в трубку вставлен изогнутый под 90 градусов стержень, и застопорен с обоих сторон, трубка приварена к не открываемому борту. На открываемый борт с приварен отрезок от полосы с вырезом под стержень.

Крылья сделаны из листвой стали 2 мм. Для того что бы ровно и без особых усилий согнуть их, необходимо в местах изгиба сделать прорезы болгаркой.

Площадка под ноги сделана из профтрубы 40 х 20 х 2 по небольшим углом для удобства. Короб под сиденье состоит из каркаса который закрывается листовой сталью, 1.2 — 1,5 мм, Для облегчения можно приклепать оцинковку. Сверху короб накрывается седушкой, которая сделанна на петлях.

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

  • Цельные - имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
  • С откидными бортами - отлично подходят для транспортировки крупногабаритных грузов.
  • Самосвальные - удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты . Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Необходимость наличия прицепа для мотоблока в приусадебном хозяйстве сложно переоценить. Он может пригодиться для множества дел: перевозки рассады и собранного урожая, а также необходимых инструментов и даже мусора. Потратив всего несколько дней на то, чтобы сделать прицеп для мотоблока своими руками, можно значительно облегчить себе в дальнейшем работу.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

  • Стальные трубы 60х30 мм и 25х25 мм;
  • Рессоры и колеса (можно от автомобиля «Москвич»);
  • Дюралалюминиевый лист толщиной 2 мм;
  • Отрез листовой стали толщиной 0,8 мм;
  • Швеллер №5;
  • Крепежные элементы;
  • Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.

Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы

При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.

К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.

Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.

Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.

Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Изготовление многофункционального прицепа

Планируя самостоятельно сделать прицеп, необходимо прежде всего разработать чертеж, в котором рассчитать размеры конструкции и представить ее будущий вид.

Продумывая габариты и грузоподъемность конструкции, следует рассчитывать, чтоб с помощью прицепа за одну ходку можно было перевезти в среднем 6-7 мешков овощей, общая масса которых составляет около 400-450 кг

Определившись с размерами прицепа, нужно просчитать необходимое количество метров металлопроката. Также надо просчитать количество швеллеров, которые будут выступать в роли рамы для сцепки. Уделив этому этапу достаточно внимания, можно не только сэкономить расходы, обезопасив себя от возможных затрат на приобретение лишних саморезов и уголков, но и увериться в правильности своих действий.

При изготовлении самодельного прицепа никак не обойтись без сварочного аппарата, поскольку на саморезах функциональная конструкция долго не продержится.

Также будет полезен материал о правильном хранении электроинструмента:

Для обустройства прочной рамы прицепа подойдут стальные уголки сечением 50х25 мм и 40х40 мм, а также обрезки труб прямоугольного и круглого сечения. На изготовление кузова прицепа потребуются доски толщиной 20 мм и брус размером в 50х50 мм для опорных балок.

Этап #2 – изготовление основных элементов

За основу при изготовлении можно взять готовую разработку конструктивной части.

Прицеп имеет повышенный запас прочности, что позволяет использовать его на сложных рельефных поверхностях

Конструкция имеет четыре основных узла: кузов, водило, рама и колеса. Все они соединены посредством сварки.

Для повышения прочности конструкции в области стыка дышла с корпусом поворотного узла предусмотрены четыре ребра жесткости

Кузов представляет деревянную конструкцию, собранную из 20 мм досок, углы которой оборудованы стальными уголками. Прикрепляется кузов к раме прицепа с помощью трех деревянных брусьев – опорных балок.

Рама прицепа изготавливается из набора стальных элементов: труб, уголков и прутка

Поскольку такой прицеп представляет собой одноосевую конструкцию, распределение нагрузки должно быть таким образом, чтоб центр тяжести был смещен в переднюю часть, не выходя за ось колес. Единственным недостатком такого кузова является то, что не предусмотрены откидные борта. При желании конструкцию можно немного усовершенствовать, обустроив откидные стенки. Также желательно сделать на кузове бортовые петли с лямками, которые будут необходимы для фиксирования груза в процессе перевозки.

Этап #3 – обустройство ходовой части

Ходовая часть конструкции является одной из ключевых при изготовлении самодельного прицепа для .

Колеса и рессоры можно приобрести новые, но намного проще использовать отслужившие свой срок детали отечественного автомобиля, к примеру, с «Москвича» или «Жигулей»

В нашем случае на прицеп установлены колеса, которые были сняты с мотоколяски СЗД и использованы в сборе со ступицей. Для совпадения осевого стержня с диаметром подшипников ступицы необходимо заточить его концы.

При обустройстве колесной оси достаточно использовать стальной стержень диаметром в 30 мм. Длина стержня должна быть такой, чтоб в собранном виде конструкции колеса не выступали за ободы кузова. Стержень с помощью сварки прикрепляют через косынки и уголковые опоры к лонжеронам и корпусу продольного шарнира.

Чтобы соединить прицеп с мотоблоком нужно изготовить консоль. Она будет прикрепляться к кронштейну навесного оборудования, поэтому верхняя ее часть должна повторять обводы держака . Нижняя часть консоли представляет собой ось, вокруг которой с помощью радиально-упорных подшипников в закрепленном положении свободно вращается поворотный узел водила.

Как сделать адаптер для мотоблока самостоятельно:

Дышло вставляют в трубчатый корпус продольного шарнира и закрепляют при помощи упорного кольца. Такое конструктивное решение облегчает управление агрегатом на неровных поверхностях, поскольку колеса прицепа будут работать независимо от колес самого мотоблока.

Прицеп почти готов к эксплуатации. Остается только разместить впереди кузова сидение для водителя и прикрепить в специальной рамке на дышле водила подножку, на которую можно опираться в процессе езды.

Другие варианты изготовления прицепов: видео примеры

Управление агрегатом водитель будет осуществлять с сидения, держась и манипулируя рычагами. Сидение желательно оборудовать мягкой подушкой, чтоб не превратить работу с прицепом в настоящее испытание на выносливость организма к тряске.
