Вальцы для ковки профильной трубы. Как сделать вальцы для профильной трубы своими руками: идеи и нюансы

29.10.2019

Для чего нужны вальцы и, что это? Если в конструкции используется профильная труба, может потребоваться сделать её полукруглой или произвольной криволинейной формы. Для этого и используется вальцевание. На специализированных заводах это привычная практика.

Подробно о вальцевании

Сделать так, чтобы труба приняла другую форму можно с помощью простой горелки. Такой подход часто практикуется, но работник сталкивается с рядом трудностей:

появляется необходимость в большом рычаге, чтобы изменить форму;
нужен упор и, как следствие, много физической силы;
сделать изделие ровным практически невозможно, это обусловлено неточностью движений и неправильным распределением усилий.

Чтобы получить лучший результат, стоит использовать вальцы. С их помощью профильная труба может быть легко преображена своими руками. На фото и видео отражены особенности работы с инструментом. Для ознакомления с результатом работы инструментом представлены чертежи.

1 Тип станока предназначен для радиусной гибки профильных труб.

Характеристики стандартного станка :

Максимальное сечение трубы — 40 х40х2, 50х25х2 мм.

Минимальные диаметры круга:

30х30х2 — 650 мм,
40х20х2 — 650 мм,
40х40х2 — 1800 мм,
50х25х2 — 800 мм.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 25000 рублей .

2 Тип станока предназначен для радиусной гибки профильных труб, круглой трубы и полосы.

Характеристики универсального станка :

Максимальное сечение трубы — 40х40х2, 50х25х2 мм.

Максимальное сечение круглой трубы 32х2.8 мм.

Полоса 40х4 мм.

Минимальные диаметры круга профильных труб:

20х20х2, 25х25х2, 15х15х1,5 –560 мм
30х30х2 — 650 мм,
40х20х2 — 650 мм,
40х40х2 — 1800 мм,
50х25х2 — 800 мм.

Максимальный диаметр дуги неограничен.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 30000 рублей .

По желанию Заказчика за дополнительную плату станок комплектуется индикатором часового типа для изготовления более точных всех последующих заготовок.

За дополнительную плату станок может быть укомплектован электроприводом 220-380В

Гарантия 2 года

Контакты:

Тел: 8-919-831-25-14

Саратовская обл. г. Энгельс

Доставка по РФ.

Производственные и домашние вальцы

Не все модификации этого удивительного инструмента можно использовать дома. Как, Вы думаете, каким образом делается профильная труба? Конечно, с помощью вальцов. Делается это следующим образом. Лист металла скручивается в цилиндр, шов заваривается. Далее труба пропускается через вальцы. Под действием большого давления получается нужный профиль.

Чтобы проделать работу, нужны огромные усилия, поэтому профильная труба производится на специальном оборудовании. Вальцы, установленные на заводах, весят более десяти тонн. Как же такую работу выполнить своими руками?

Делаем сами

Дома потребуются другие вальцы, не такие тяжёлые. Чертежи и фото некоторых модификаций представлены на сайте. Чтобы выполнить работу своими руками, потребуется небольшой, мобильный инструмент. Домашние вальцы бывают механическими и электрическими. Здесь приходится выбирать между экономией электроэнергии и объёмами затрачиваемых усилий.

Электрические приборы «кушают» электроэнергию, но профильная труба делается своими руками значительно быстрее, получается, как с завода. Механические аналоги не уступают в результатах, но работнику приходится применять усилие, чтобы изменить форму заготовки. В случае с электрическим прибором есть ещё один подводный камень. Мощность его бывает столь высокой, что алюминиевая проводка просто не выдерживает и выгорает. Об этом стоит помнить. Электрические вальцы выпускаются в разных модификациях, но популярны те, мотор которых мощностью от 500 до 1500 Вт.

Ручные аппараты не менее востребованные. Можно их сделать и своими руками. Для этого потребуется три валика, выполненные из прочной стали. Два из них располагаются на одной плоскости. К одному из валиков крепится ручка для вращения. Третий опускается сверху с помощью простого червячного механизма. Профильная труба меняет форму в результате продавливания её поверхности при вращении. Чертежи схемы приборов представлены здесь.

Если не планируется делать изделия на продажу, самодельные вальцы – то, что нужно. Это очень дёшево, аппарат компактный, а при необходимости можно и привод прикрутить – будет прибор электрическим. При этом важно посчитать мощность, которая потребуется при вальцевании.
http://www.youtube.com/watch?v=b4NSJo-FZNY
Если труба непрофильная, то и её можно согнуть. Для этого вырезается желоб нужного размера. Если планируется использовать электроприбор, то при его изготовлении следует рассчитать ещё и редуктор. Благодаря оптимальным значениям передаточного числа усилия на вале двигателя минимизируются.

Все мы немного Кулибины

Человеку свойственно созидать. Стремление сделать, что-то самостоятельно не покидает даже самых ленивых людей. При конструировании вальцов стоит помнить о безопасности.

Изогнутая профильная труба находит широкое применение в строительстве различных конструкций. Гнутый профиль придает крыше обтекаемую форму, эстетически привлекателен при строительстве арочных конструкций, проемов, выдерживает серьезные динамические нагрузки. Купить профиль необходимого диаметра не представляет проблемы. Придать прямолинейной металлической профильной трубе нужный изгиб без использования специальной техники невозможно.

Согнуть профиль можно вручную, используя газовую горелку и прикладывая физическое усилие. Но даже для такой простой операции необходимо трубу прочно закрепить, выбрать безопасное место для проведения нагрева, приспособить рычаги для приложения усилия. Еще труднее сделать несколько симметрично изогнутых профилей.

Решается эта задача использованием специальной методики – вальцевания профильной трубы.

Для строительства металлических конструкций используют специальные трубы с квадратным или прямоугольным сечением, которые обладают повышенной прочностью к статической нагрузке. Придание этим трубам изгибов необходимой формы при помощи специального станка называется вальцеванием. Сам станок носит название вальцы (вальцеватель, трубогиб).

Когда говорят о вальцевание трубы в промышленных масштабах, под этим термином подразумевают операцию по изготовлению профильной трубы. Заготовкой для получения профиля служит круглая сварная труба, которую путем прокатывания на вальцах, преобразуют в трубу с квадратным или прямоугольным сечением.

Вальцевание на производстве состоит из следующих операций:

Получение трубы с круглым сечением из плоского металлического проката — лист сворачивают и заваривают соединительный шов.
Круглую трубу протягивают через вальцеватель, деформируя и придавая ей сечение заданных размеров
Проводят контроль качества соединительного шва полученного профиля.
Дополнительным прокатыванием снимают остаточное напряжение металла после деформации.

Обратите внимание! Термин «вальцевание» в промышленных масштабах имеет более широкое значение, чем просто радиусное изменение формы трубы.

Вальцы или трубогиб производственный – это станок, состоящий из 3 или пяти металлических валиков, которые соединяются в единый механизм приводной цепью. Используется такой станок в трубопрокатной промышленности, прежде всего, для изготовления самого профиля.

Так называемые вальцы, используемые для работы с металлическими заготовками, представляют собой станок особого класса, посредством которого вы сможете получать гнутые профили любой степени сложности.

Основным функциональным узлом такого механизма являются валки, выполненные в виде вращающихся цилиндров, в промежутке между которыми и осуществляется формовка исходной трубной заготовки. У различных моделей вальцов число таких цилиндров может быть различным (обычно их устанавливается от 3-х до 5-ти штук).

Виды валковых механизмов

Известно несколько моделей механизмов этого класса, различающихся как по виду привода, так и по своим рабочим характеристикам. Это следующие устройства:

вальцы ручного типа;
электрические вальцы;
валковые механизмы, оснащённые гидравлическим приводом.

Ручные вальцы для профильной трубы своими руками удобны, практичны в применении и имеют сравнительно небольшие размеры. У хорошего хозяина, который решит приобрести этот инструмент, скорее всего, не возникнет проблем с его установкой или обслуживанием. Вальцы состоят обычно из следующих частей:

Массивное основание (станина).
Подающие и приёмные вальцы, соединённые между собой посредством цепной передачи.
Комплект специальных струбцин.

Ручное приспособление оборудуется специальной трубой, служащей направляющей для изгибаемой заготовки. Человек, обращающийся с таким механизмом, должен обладать «недюжей» физической силой. Вот почему подобные станки больше всего подходят для работы с небольшими трубными изделиями, производимыми в минимальных количествах.

Электрическиеаналоги обладают заметно большей производительностью, так как исполнительный механизм, протягивающий трубу через вальцы, приводится во вращение при помощи электрического мотора. Результативность автоматической протяжки заметно повышается, так что такое оборудование используется очень часто на производствах, ориентированных на выпуск больших количеств изделий.

Что касается механизмов с гидравлическим приводом, то они отличаются от всех представленных выше приспособлений повышенной мощностью и могут быть отнесены к разряду капитального промышленного оборудования.

Вальцы домашней сборки

В том случае, если вы решили заняться самостоятельными ремонтными работами – без так называемого «трубогиба» вам вряд ли удастся обойтись. Это утверждение относится в основном к тем бытовым операциям, которые напрямую связаны с использованием гнутых трубных профилей.

Самостоятельная сборка вальцов в принципе возможна; причём главное здесь – это придерживаться определенных инструкций. Кроме того, сама процедура монтажа механизмов потребует от исполнителя определённых навыков в проведении механических работ и не всем новичкам будет под силу.

Перед началом сборочных процедур вам следует подготовить все комплектующие изделия, в качестве которых допускается использовать различные запчасти, всегда имеющиеся в наличии почти у каждого заботливого хозяина.

Порядок сборки

Порядок поэтапной сборки этого бытового механизма выглядит примерно следующим образом:

В первую очередь собирается основание (станина), для монтажа которой можно использовать трубчатый каркас или швеллер подходящего типоразмера.
Вертикальная опора изготавливается из каркаса, имеющего обычный П-образный профиль, в верхней открытой части которого устанавливается деформирующий элемент вальцового механизма. Следует отметить, что для её крепежа вам потребуется специальная струбцина, оснащённая подходящей резьбой. При подобном способе монтажа вертикальной опоры её нижняя часть закрепляется непосредственно под станиной; при этом деформационное усилие получается за счёт направленного давления на расположенные по краям вальцы подачи.
Для реализации механизма подачи вальцов для профилированных труб своими руками вам потребуется специальная передаточная цепь (её роль может исполнить старая цепь от велосипеда). При наличии последней вам нужно будет подобрать две звездочки от старых велосипедов и закрепить их на подающем и ведомом валах. После установки цепи на звёздочки следует должным образом натянуть её, а затем (после проверки на лёгкость хода) перейти к монтажу ручки подачи.
В качестве материала для изготовления самих вальцов рекомендуем вам воспользоваться обычной закалённой сталью.

В готовом валковом механизме должна быть предусмотрена так называемая радиальная регулировка, посредством которой вы сможет изменять величину зазора между рабочими валками. Помимо этого, неплохо было предусмотреть и возможность осуществления угловой (осевой) регулировки.

Видео

Секреты работы с использованием вальцового механизма:

Из этой статьи вы узнаете, как своими силами собрать станок для гибки труб. Также в статье вы найдёте информацию о том, как сделать трубогиб своими руками, видео и чертежи с комментариями по сборке и применению станка. Мы расскажем о нюансах монтажа и поделимся секретами.

Станки для гибки труб необходимы не только в профессиональной, но и домашней работе. Особенно актуальны загибы труб по большому радиусу — из них делают рёбра каркасов теплиц, козырьков, парников. О том, как сделать простые станки для гибки труб, мы расскажем в этой статье.

В чём разница между гнутьём круглых и профильных труб

Трубы прямого и круглого сечения изначально имеют разное назначение — круглые для водопровода (иногда столбов), прямые для каркаса. Поэтому требования к герметичности и сохранности стенки у них разные — круглая труба должна максимально сохранить свойства. В связи с этим упорные колёса и оправки всегда имеют жёлоб под определённый диаметр. Колёса и бабки для профильной трубы имеют либо прямоугольный жёлоб, либо вообще «зуб» по всей окружности. Он подминает внутрь стенку трубы и тем самым сохраняет размеры сечения. Это актуально потому, что прямой профиль загибают под малым радиусом в основном с целью получить декоративные элементы так называемой «холодной ковки».

Профильный трубогиб на вальцах своими руками

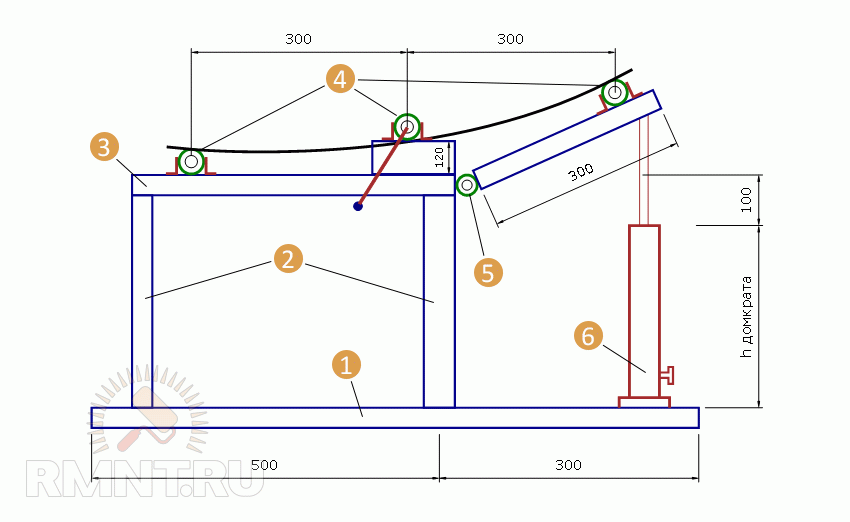

Домашний самодельный вариант этого станка схематично взят с заводских моделей . Конструкция максимально упрощена и под силу начинающему мастеру. По принципу работы вальцевые станки разделяют на два основных вида — с пресс-вальцами и с подъёмной платформой (платформами). При этом основная конструкция практически совпадает, разница лишь в том, какой элемент будет задавать радиус арки. Мы рассмотрим простую конструкцию с подъёмной платформой.

1, 3 — швеллер; 2 — стойки; 4 — вальцы; 5 — петля; 6 — домкрат

Для создания станка понадобится три пары подшипников с посадочным диаметром не менее 30 мм — это будет основа вальцев. Также к ним следует подобрать сами валы, чтобы они садились в подшипники (лом, круг, заводские валы, детали авто- мототехники). Остальной материал — швеллер, стальная пластина 10 мм, уголок — можно варьировать в зависимости от имеющихся запасов.

Выполнение работы:

Взять надёжную основу, например, толстостенный швеллер 100-150 мм длиной 800 мм.
Из такого же швеллера нужно сделать платформы — два отрезка по 300 мм.
В 500 мм от одной из сторон вертикально привариваем центральную стойку высотой 350 мм из квадратной трубы или спаренного швеллера.
Сверху строго горизонтально навариваем неподвижную платформу и заднюю стойку к ней.
Наращиваем стенки из профильной трубы на высоту 120 мм. Высота должна быть выдержана таким образом, чтобы размер на чертеже был не менее максимальной толщины трубы, которую предполагается гнуть.
Для создания подвижной платформы нужно сделать петлю. Подбираем трубу и «палец», чтобы входил в неё без люфта. Режем трубу в ширину швеллера и разделяем на три части. Две крайние привариваем к станине, а третью (среднюю) — к отрезку швеллера 300 мм. Монтируем соединение «на палец».
К обеим частям платформы в 50 мм от края навариваем подшипники с обеих сторон, а также на наращённых стенках. Усиливаем уголками.

Внимание! Следите за соосностью подшипников — перекос не позволит установить вал.

Устанавливаем вальцы в подшипники. На средний валец монтируем съёмный вороток, например, педаль от велосипеда.
Под конец подвижной платформы нужно завести регулирующий механизм. В идеале — гидравлический домкрат, но можно обойтись и резьбовым (тяга от станка, нога от лесов). Подъёмник также закрепить к основе на болты.
По желанию к основе можно приварить лапки для монтажа на болты.

Домашний трубогиб, видео

Гидравлический профильный трубогиб для малых радиусов

Трёхточечный станок отличается от других разновидностей трубогибов не столько приводом (гидравлика), сколько образом приложения усилия. Принцип действия этого устройства предельно прост — участок трубы, зафиксированный упором в двух точках, продавливается в середине (в третьей точке) радиальной бабкой-оправкой с жёлобом, постепенно принимая её форму.

Этот трубогиб удобен тем, что его можно скомпоновать на подвижной платформе с колёсами для транспортировки. Платформа будет нужна в любом случае, т. к. усилие, направленное на оправку, нужно будет компенсировать упором. Давление такой силы можно оказать механическим (резьбовым) либо гидравлическим домкратом.

Для изготовления трубогиба понадобится материал:

Стальные пластины 10 мм размерами 600х150 мм — 2 шт., 300х80 — 1 шт.
Полоса или вырезка из пластины 6-10 мм длиной 450 мм — 4 шт.
Болты с гайками Ø 10 мм и 20 мм.
Пружины на растяжение 200 мм.

Инструмент:

Сварочно-слесарный — мощная болгарка, сварочный аппарат, дрель от 850 Вт (станок).
Измерительно-разметочный — рулетка, угольники, маркер, кернер.
Расходный материал — диски по металлу отрезные и шлифовальные, свёрла по металлу 6, 10 и 16 мм.

Станок будет состоять из пространственно-жёсткой рамы и съёмного автомобильного домкрата. Главное достоинство разборного станка — возможность использования домкрата отдельно — не нужно приобретать его специально для трубогиба. В принципе, силовой привод может быть хоть дизельный ДВС. Главная его задача — выдать достаточное усилие для преодоления сопротивления трубы.

Изготовление рамы

Рама состоит из двух зеркальных элементов — каркасных стенок — и пятки, на которую будет установлен домкрат. Элементы конструкции компонуются согласно чертежу.

1 — болты; 2 — домкрат; 3 — оправка

Разметка рабочей пластины производится от вертикальной оси (если рама стоит вертикально). Первые нижние отверстия располагаются в 40 мм от края и в 75 мм от оси. Оси крайних отверстий — в 25 мм от наружного края. Разметив таким образом первое и крайнее отверстия крыла, можно построить ось промежуточных отверстий, затем разбить её на равные отрезки. Пересечения рисок и наклонной оси будут осями отверстий.

Отверстия Ø 22 мм лучше сверлить в несколько подходов, постепенно увеличивая диаметр (например, Ø 6, Ø 10, Ø 18, Ø 22). Это особенно актуально, если в распоряжении нет сверлильного станка, а только дрель.

Внимание! Помните, что чем больше диаметр, тем ниже должна быть скорость вращения сверла и сильнее нажим.

Зеркальная пластина изготавливается аналогичным образом. Нижнюю упорную пластину следует разметить по осям равномерно и выявить места монтажных отверстий для домкрата. Пятка домкрата всегда имеет штатные отверстия для крепления.

Высота конструкции определяется размерами имеющегося домкрата и расстоянием от дна жёлоба оправки до контактной поверхности упорного ролика (бабки) строго по вертикали (размер а на чертеже). Расстояние а должно быть равно примерно 20 мм при полностью задвинутом штоке домкрата (без нагрузки). Это нужно для установки трубы минимального диаметра (15-16 мм).

Свободные углы (заштрихованы жёлтым) можно срезать. Все кромки и торцы следует ошлифовать болгаркой, желательно затем пройти диском «лепесток».

Сборка станка

Расстояние между зеркальными пластинами должно быть на несколько миллиметров больше максимального диаметра трубы, которую предстоит гнуть. Для станка данного типа оптимальный максимум — 50 мм. Итого между пластинами 53-55 мм. Упорные ролики должны быть точно такого размера (по высоте цилиндра), их следует установить в первую очередь перед сваркой. Определив местоположение стальных полос на пятке, свариваем конструкцию воедино.

Затем в нижней трети определяем оптимальное положение промежуточной полки и крепим к ней пружину обратного хода. Крепление пружины к штоку домкрата подбирается индивидуально, исходя из конструкции домкрата и подручных средств.

Специальные элементы

В трёхточечном трубогибе есть один нюанс — одну деталь никак не получится сделать в домашних условиях и придётся обращаться к токарю или покупать. Это оправка. Изготовление одной оправки стоит от 10 до 25 у. е. в зависимости от размера и сложности. Цена оправок в магазине — от 20 у. е.

Упорные ролики также достойны особого упоминания. Они могут представлять собой мощную стальную втулку под ось 20 мм (болт). По наружной плоскости можно наварить самодельные оправки под основные диаметры — 25, 32, 38 и 50 мм или профили. Оправку для упорного ролика можно изготовить, вырезав её из трубы большего диаметра и подрихтовать молотком.

Упрощённые варианты станка

Для большого объёма работ с тонкими (16-25 мм) трубами, а также тонкостенными (медь, алюминий, нержавейка) можно собрать простой вариант описанного станка буквально из нескольких полос металла. Такой станок будет в разы легче, но при этом диапазон диаметров заготовки ограничен. Главное отличие — отверстия расположены в ряд перпендикулярно штоку домкрата.

Если в наличии нет гидравлического домкрата, можно заменить его резьбовым, смонтировав на месте в упорную пятку рамы. Для этого нужно прожечь в ней отверстие и наварить гайку под резьбовой шток, подобно тому, как сделан трубогиб, видео которого расположено ниже.

Ручной трёхточечный трубогиб с резьбовым домкратом на видео

Удобство конструкции заключается в том, что её можно полностью видоизменять, сохраняя основной принцип трёх контактных точек. В итоге можно получить тот же трубогиб, но из других материалов. В стационарном исполнении он может выглядеть так:

Вертикальный трёхточечный трубогиб смотрите на видео

Вершиной удобства и технологичности, без сомнения, будет гидравлический домкрат с электроприводом. Это «высший пилотаж» домашнего мастера, но вполне возможный вариант при развитом навыке и доступе к токарному цеху. Такие модели есть в продаже.

Для того чтобы собрать трубогиб своими руками, важны не столько чертежи, сколько наличие инструмента и подручного материала — металла, колёс, подшипников и т. д. Используя наши советы и собственный навык, это вполне по силам домашнему мастеру.

Одним из наиболее применяемых станков металлургического производства является вальцовочный станок (вальцы). Используя вальцовочный станок, можно аккуратно согнуть металлический лист или трубу, придать овальную форму прочим металлическим изделиям. Кроме того, такие станки получили широкое распространение в ювелирной индустрии, а также пищевой и химической промышленности. Дробильные вальцовочные механизмы используют для получения муки, а в химической индустрии применяют рафинирующие и листогибочные механизмы. Вальцы для профильной трубы своими руками можно изготовить в домашних условиях по заранее составленным чертежам. Притом, что такой станок практически не будет уступать по своим техническим характеристикам изделиям, изготовленным на заводе.

Рабочими деталями вальцовочного станка являются цилиндры. Придание необходимой формы металлу осуществляется за счет вращающихся цилиндров и пропуска металла между ними. Как правило, вальцовочные станки имеют от 2 до 5 валов, но наибольшей популярностью и практичностью обладают модели, имеющие 3 или 4 вала.

За придание необходимой формы металлу несет ответственность 3 вал, а расстояние между задним и верхними валами обеспечивают радиус закругления заготовки. Изделие вытягивается и уменьшается в поперечном сечении за счет прохождения между валами. Это обеспечивается достаточно высокой температурой нагрева, а также давлением, которое создается при помощи валов. Для получения из заготовки в форме цилиндра задний и передний валы настраивают параллельно, в том случае если требуется изделие в виде конуса, то задний вал располагают под определенным углом к переднему.

По способам сгибания различают следующие виды:

Арбалетные. Специализируются на обработке труб определенного диаметра;
Пружинные. Характеризуются наличием пружины, которая позволяет сгибать пластик без его деформации и дополнительных повреждений;
Сегментные. Деформация труб происходит под действием определенного сегмента;
Дорновые. Применяются в основном для обработки тонкостенных труб.

Также существуют стационарные вальцовочные механизмы. Обработка может осуществляться в домашних условиях. Главным недостатком таких механизмов является крайний дискомфорт при работе, так как такие станки не имеют креплений и при работе их необходимо придерживать свободной рукой.

Перед созданием самодельного вальцовочного станка необходимо понимание того, что габариты механизма существенным образом определяют его конечную стоимость. Поэтому приходится заранее учитывать размеры деталей, которые наиболее часто придется обрабатывать. Станки, которые используют в промышленных масштабах, имеют валы, способные изгибать трубы различного диаметра под углом 180 градусов.

Области применения

Большинство деталей, обрабатываемых на вальцовочных станках, имеет цилиндрическую форму. Поэтому их применение весьма разнообразно: водосточные трубы, дымоходы и вентиляционные системы. Поэтому самодельные стационарные вальцы небольших размеров весьма удобно применять непосредственно на строительном объекте. К тому же, вальцы, выполненные своими руками, не наносят повреждений полимерному покрытию листового металла.

Вальцовочные механизмы

Наиболее распространенными заказами оператору вальцовочного механизма являются изготовление водостоков и систем вентиляции. Для таких заказов, как правило, не требуется толстый слой. Поэтому в данном случае рекомендуется использование ротационных механизмов, которые имеют широкий диапазон обрабатываемой толщины металлических изделий: от 0,1 до 120 миллиметров. На подобных устройствах обрабатывают также пластик, пластичные виды металлов и резиновые смеси.

Отличия распространенных моделей

Станки, которые имеют по 3 и 4 вала, между собой отличаются по следующим параметрам:

У трехвалковых моделей скорость подачи листа не должна быть выше 5 метров в минуту. Также они неспособны обрабатывать металлические листы тоньше 6 миллиметров. У трехвалковых моделей нет точных координат точки зажима обрабатываемой поверхности, из-за чего гораздо сложней управлять заготовкой. Но к преимуществам таких моделей можно отнести низкую стоимость.
Четырехвалковые станки отличаются высокой надежностью, за счет хорошего сцепления между валами такие станки обеспечивают повышенную безопасность при производстве работ (из-за невозможности выскальзывания металлической поверхности). Скорость подачи металла составляет более 6 метров в минуту. Четырехвалковые станки отличает автоматизация рабочего места. За счет сложности станков и обеспечения безопасности на рабочем месте такие устройства имеют достаточно высокую цену.

Разнообразие вальцовочных станков

Ручные станки. Стационарность и практичность применения такого вида станков не может не подкупать. Простота в процессе эксплуатации и независимость от источников питания делают такие устройства по-настоящему незаменимыми. На станине станка закреплена струбцина и несколько валов, получающих привод от цепной передачи. Конечно, необходимо понимать, что такие вальцы не предназначены для масштабного или промышленного использования, иначе срок службы подобных устройств будет достаточно коротким. При правильном использовании ручных вальцовочных станков можно выделить целый ряд преимуществ:

Низкая стоимость;
Возможность демонтажа верхнего вала;
Доступная регулировка нижнего и заднего валов;
Небольшие габариты;
Надежность устройства за счет простоты конструкции.

Такие механизмы повсеместно используют ювелирные мастерские. Вращающиеся цилиндры изготовлены из углеродистой легированной стали для обеспечения им дополнительной прочности.

Гидравлические модели . Имеют гидропривод, который характеризуется высокой мощностью. Обладает высокой производительностью и большим весом.

Электрические агрегаты . Отличаются высокой производительностью из-за использования электроприводов высокой мощности. Принцип действия идентичен ручным вальцовочным станкам, разница заключается лишь в наличии электромотора.

Требования, предъявляемые к самодельным вальцам

Вальцовочные станки в домашних условиях должны отвечать следующим требованиям:

Мобильность. Станок не должен быть громоздким и иметь большой вес, для обеспечения его мобильности;
Экономичность. Не стоит использовать станок высокой мощности без крайней необходимости, ведь мощности в 20-25 кВт способны вывести из строя проводку. 1,5 кВт является оптимальным вариантом, с хорошей пропускной способностью и небольшим потреблением энергии.

Сборка станка собственными силами

При сборке станка своими руками необходимо подготовить все необходимые инструменты, заранее подготовленные чертежи станка и материалы. Желательно иметь опыт по механизации устройств и аппаратов, а также учитывать определенную последовательность действий:

Изготовление начинается с основания. То есть со станины. В качестве станины можно использовать небольшой каркас, собранный из труб;
В верхней части профиля, как правило, устанавливают элементы деформации. Для его надежной фиксации используют струбцину с резьбой. Опору выполняют в виде буквы П, с последующим закреплением нижней части в станине;
Для осуществления вращения устройства необходимо использование передаточной цепи;
После монтажа цепи на звездочки, её необходимо натянуть и осуществлять работы по сборке ручки подачи;
Для производства вальцов наилучшим материалом является сталь;
Обязательным условием такого механизма является возможность регулирования зазора между валами;
Для фиксации вальцов к станине специалисты рекомендуют использование подшипников качения.

Стоит, или нет, своими руками делать вальцовочный станок – решать вам! Следует отметить, что стоимость готовых агрегатовнков составляет от 500 до 1000 у.е. Тогда в расчет рентабельности применения взять стоимость планируемой конструкции, которая может оказаться в несколько раз дешевле нового агрегата.
